钢结构加工焊接焊缝外观质量检查记录工程名称： 检查日期缺陷类型未焊满 根部收缩 咬边弧坑裂纹结果允许偏差（mm)二级 三级 二级三级二级三级 二级 三级≤0.2+0.02t ≤1.0≤0.2+0.04t ≤1.0≤0.2+0.02t ≤1.0 ≤0.2+0.04t ≤1.0≤0.05t 、≤0.5连续长度《100 ≤0.1t 、≤1.0允许存在个别长度≤0.2的弧坑裂纹每100.0焊缝内缺陷总长≤25.0长度不限焊缝两侧咬边总长≤10%焊缝全长长度不限检查构件 焊缝 检查情况构件名称 编号 数量 类型 条数 钢柱 GZ1 25 0.3 0.6 0.3 0.6 √ 0.5 √ 合格1、每条检查一处，总抽查数不小于10处。
2、焊缝感观质量，每批同类构件抽查10%，且不小于3处，被抽查件中每件焊缝按数量各抽查5%，总抽查处不少于5处。
3、二级焊缝咬边深度≤0.5，但不得超过焊缝长度≤100%。
焊工： 质检员：钢结构零件及部件加工（矫正和成型）质量检查记录工程名称：达州化工产业区公路物流港6#标准仓库钢结构工程施工单位：四川恒沣建设有限公司检查日期：检查内容7.3.1条钢材矫正后的允许偏差(㎜）表面质量冷矫正加工环境温度碳素钢和低合钢热矫正时加热温度钢板的局部平面度（△）型钢弯曲矢高角钢的垂直度槽钢翼缘对腹板的垂直度工字钢、H型钢翼缘对腹板的垂直度不能有明显的凹面和损伤及划痕碳素钢低合金结构钢t≤14t＞14允许偏差（㎜）不低于不应超过900℃1.5 1.0l∕100,≯5.0b∕100,双肢栓接不得大于90°b∕80b∕100,≯2.0划痕深度≯0.5且≯负偏差的1∕2﹣16℃﹣12℃构件号零部件抽查件检查情况（㎜）规格数量编号数量GZ2a 8 3 1.2 2.0 0.1注：1、冷矫正的加工温度全数检查制作工艺报告和施工记录； 2、钢材矫正后允许偏差，按矫正件抽查10%，不少于3件；3、t－为加工件厚度，l－为构件长度，M－为1米长度范围，b－为型钢肢宽；4、7.3.1条为主控项目。
SG—T059

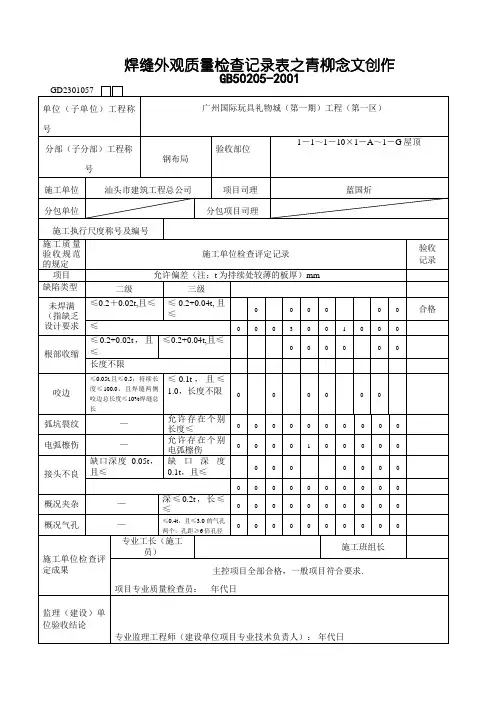

钢结构工程焊缝外观质量检查记录
注：本表也适用于幕墙钢结构框架的焊缝外观质量检查记录.
四川省建设厅制
SG—T059填写说明
一、本表是用于钢结构工程焊缝质量检查记录，同时也适用于建筑幕墙工程的焊缝质量检查
记录。
幕墙钢框架可根据工程中出现的焊缝类型立项检查并记录。
二、本记录为钢结构焊接和建筑幕墙工程检验批质量验收记录的支撑表.
三、填写示范以钢柱为例,实际当中,工程由哪种构件，就按哪种构件出现的焊缝检查记录。
四、焊缝的外形尺寸和表面质量应按规范第5。
2.6条和附表A表A。
0.1、表A。
0。
2、表A。
0.3等规定进行控制.
五、一、二级焊缝的内部质量检测，应在焊缝尺寸和外观质量检查合格后进行。
六、碳素钢应在焊缝冷却到环境温度，低合金结构应在完成焊接24h后进行探伤检验。
七、焊工姓名或证号，可填姓名，也可只填焊工合格证书的编号。
八、焊缝尺寸检查用焊缝量规。
九、一般项目其检查结果应有80%及以上的检查（值)符合规范要求，且最大值不应超过其允
许差值的1.2倍,方可判定合格。
十、本表一式两份，施工单位、建设单位各存一份。
. . .. . .
焊接过程记录与检查表（环焊缝）
.. .专业. .
说明：1―记录频率：每隔2小时/次。
2―检验人员检查操作者是否按操作者自检记录表容执行
.. .专业. .
. . .. . .
焊接过程记录与检查表（角焊缝）
.. .专业. .
说明：1――记录频率：每隔2小时/次。
2――检验人员检查操作者是否按操作者自检记录表容执行
.. .专业. .
说明：1――记录频率：每隔2小时/次。
2――检验人员检查操作者是否按操作者自检记录表容执行.. .专业. .
. . .. . .
焊接过程记录与检查表（闪光对接焊）
.. .专业. .
说明：1――记录频率：每隔2小时/次。
2――检验人员检查操作者是否按操作者自检记录表容执行.. .专业. .
. . .. . .
焊接过程记录与检查表（电阻对接焊）
.. .专业. .
说明：1――记录频率：每隔2小时/次。
2――检验人员检查操作者是否按操作者自检记录表容执行.. .专业. .。
自检记录表
焊4—1
注：接头已清理和焊逢尺寸符合要求时，以“√”表示，“未清理”和“焊逢尺寸不符合要求”以“×”
表示。
班组长：焊工：
焊接质量等级评定结果通知单
焊4—4
公司（处）质检部门（公章）焊接质检员：签发日期：
分项工程焊接接头表面质量检验评定表
单位：mm 焊4—2
注：验评结果符合格级标准者，在相应检验指标下记√,优良者记Δ。
合格级与优良级标准相同亦记Δ。
公司（处）质检代表：工地（队）技术负责人：
工地（队）质检员：班组长：验评日期：
分项工程焊接综合质量等级评定表
焊4—3
设单位代表：工地（队）技术负责人：
公司（处）质检代表：验评日期：
工地（队）质检员：。
