焊缝焊接质量检查记录表

自检记录表
焊4—1
注：接头已清理和焊逢尺寸符合要求时，以“√”表示，“未清理”和“焊逢尺寸不符合要求”以“×”
表示。

班组长：焊工：
焊接质量等级评定结果通知单
焊4—4
公司（处）质检部门（公章）焊接质检员：签发日期：
分项工程焊接接头表面质量检验评定表
单位：mm 焊4—2
注：验评结果符合格级标准者，在相应检验指标下记√,优良者记Δ。

合格级与优良级标准相同亦记Δ。

公司（处）质检代表：工地（队）技术负责人：
工地（队）质检员：班组长：验评日期：
分项工程焊接综合质量等级评定表
焊4—3
设单位代表：工地（队）技术负责人：
公司（处）质检代表：验评日期：
工地（队）质检员：。

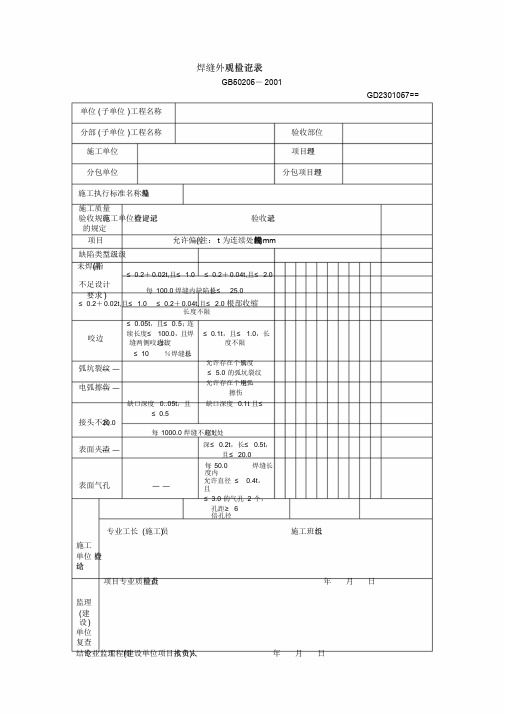

焊缝外观质量检查记录表GB50205－2001GD2301057□□单位(子单位)工程名称分部(子单位)工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范施工单位检查评定记录验收记录的规定项目允许偏差(注：t 为连续处较薄的板厚)mm缺陷类型二级三级未焊满(指≤0.2＋0.02t,且≤ 1.0 ≤0.2＋0.04t,且≤ 2.0不足设计要求) 每100.0 焊缝内缺陷总长≤25.0≤0.2＋0.02t,且≤ 1.0 ≤0.2＋0.04t,且≤ 2.0 根部收缩长度不限≤0.05t，且≤0.5；连咬边续长度≤100.0，且焊缝两侧咬边总长度≤10％焊缝总长≤0.1t，且≤ 1.0，长度不限弧坑裂纹——允许存在个别长度≤ 5.0 的弧坑裂纹电弧擦伤——允许存在个别电弧擦伤缺口深度0..05t，且缺口深度0.1t 且≤≤0.5接头不良20.0每1000.0 焊缝不应超过1处表面夹渣——深≤0.2t，长≤0.5t，且≤20.0每50.0焊缝长度内表面气孔——允许直径≤0.4t，且≤ 3.0 的气孔 2 个，孔距≥6倍孔径专业工长(施工员)施工班组长施工单位检查结论项目专业质量检查员：年月日监理(建设)单位复查结论专业监理工程师(建设单位项目技术负责人)：年月日说明本表适用于二、三焊缝外观质量检查。

1.T型接头、十字结构、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应小于t/4；设计有疲劳验算要求的吊车梁和类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2，且不应大于10mm。

焊脚尺寸的允许偏差为0～4mm。

检查数量：资料全数检查；同类焊缝抽查10％，且不应少于3条。

检验方法：观察检查，用焊缝量规抽查测量。

2.焊缝表面不得有裂纹、焊瘤等缺陷。

一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。

检验方法：每批同类构件抽查10％，且不应少于3件；被抽查构件终，每一类型焊缝按条数抽查5％，且不应少于1条；每条检查1处，总抽查数不应少于10处。

注：1、检查项目：符合要求时以“√”表示，不符合要求”以“×”表示；2、检查结果：合格的以“√”表示，不合格的以“×”表示。

注：1、检查项目：符合要求时以“√”表示，不符合要求”以“×”表示；2、检查结果：合格的以“√”表示，不合格的以“×”表示。

注：1、检查项目：符合要求时以“√”表示，不符合要求”以“×”表示；2、检查结果：合格的以“√”表示，不合格的以“×”表示。

注：1、检查项目：符合要求时以“√”表示，不符合要求”以“×”表示；2、检查结果：合格的以“√”表示，不合格的以“×”表示。

注：1、检查项目：符合要求时以“√”表示，不符合要求”以“×”表示；2、检查结果：合格的以“√”表示，不合格的以“×”表示。

注：1、检查项目：符合要求时以“√”表示，不符合要求”以“×”表示；2、检查结果：合格的以“√”表示，不合格的以“×”表示。

焊接检验质量验收记录表一、引言焊接检验是确保焊接结构安全性和质量的关键过程。

通过对焊接接头的物理、化学和机械性能进行全面评估，可以有效地保证焊接工程的质量。

本文将详细介绍焊接检验质量验收记录表及其重要性。

二、焊接检验质量验收记录表概述焊接检验质量验收记录表是一份详细记录焊接接头质量信息的文件。

该记录表包含了焊接接头的各项质量指标，如焊缝外观、尺寸、硬度、金相组织、无损检测等。

通过对这些数据的分析，可以判断焊接接头是否符合设计要求，从而确保焊接工程的质量。

三、焊接检验质量验收记录表的内容1、焊缝外观检查：记录焊缝的表面质量，如咬边、焊瘤、飞溅等缺陷。

2、焊缝尺寸测量：测量焊缝的宽度、高度、间隙等尺寸，判断是否符合设计要求。

3、硬度检测：通过硬度计测量焊缝和母材的硬度，判断是否符合技术标准。

4、金相组织分析：通过金相显微镜观察焊缝的金相组织，判断其结晶质量和显微组织。

5、无损检测：采用超声波、射线等方法对焊缝进行无损检测，判断内部是否存在缺陷。

四、焊接检验质量验收记录表的重要性1、保证焊接工程质量：通过焊接检验质量验收记录表，可以全面了解焊接接头的各项质量指标，从而保证焊接工程的质量。

2、指导焊接施工：通过对焊接检验结果的分析，可以指导施工单位调整焊接工艺，提高焊接质量。

3、确保安全：焊接检验质量验收记录表是工程验收的重要依据，也是保证焊接结构安全的重要手段。

4、为未来工作提供参考：焊接检验质量验收记录表可以为以后的焊接工程提供参考，避免出现类似的问题。

五、结论焊接检验质量验收记录表是保证焊接工程质量的重要工具。

通过详细记录和评估焊接接头的各项质量指标，可以有效地保证焊接结构的安全性和稳定性。

通过对焊接检验结果的分析，可以指导施工单位调整焊接工艺，提高焊接质量。

因此，我们应该充分重视焊接检验质量验收记录表的重要性，并将其作为焊接工程质量控制的重要组成部分。
