防雷接地及建筑照明系统概述

电气设备接地的概念和要求编辑人：王琛接地概念及分类：（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

（7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。

（8）标准接地电阻规范要求见下表名称具体要求欧姆防雷保护接地独立的防雷保护接地电阻应小于等于10安全保护接地独立的安全保护接地电阻应小于等于4交流工作接地独立的交流工作接地电阻应小于等于4直流工作接地独立的直流工作接地电阻应小于等于42电气设备接地的概念和要求|[选取日期]（5）对用户端电源的自动空气开关或熔断器,要在其中加装单相漏电保护器。

对年久失修、绝缘老化或负荷增加、截面欠小的用户线路,应尽快更换,以消除电气火灾隐患及为漏电保护器正常工作提供条件。

电气照明及防雷接地施工方案一、引言电气照明及防雷接地施工方案是在建筑工程中至关重要的一环，它涉及到建筑物内外的电气系统、照明系统以及防雷接地系统的设计和施工。

良好的电气照明及防雷接地系统不仅能够保障建筑物内部设备的运行，还能有效地降低雷击等自然灾害带来的破坏。

本文将从电气照明及防雷接地系统的设计、施工原则以及注意事项等方面进行探讨。

二、电气照明系统设计与施工1. 设计原则•根据建筑物功能和使用要求确定照明系统的光照等级和照明度。

•合理选取照明灯具类型，考虑能效、亮度和光色等因素。

•设计合理的灯具布局，保证整体照明效果均匀舒适。

•考虑节能环保要求，在设计中充分利用自然采光。

2. 施工注意事项•严格按照设计方案进行施工，确保灯具安装位置准确。

•使用合格的电气材料和设备，保证安全可靠。

•注意施工过程中的安全防护，避免发生漏电等事故。

•施工完成后进行必要的检测和验收，确保照明系统正常运行。

三、防雷接地系统设计与施工1. 设计原则•根据建筑物的高度和周围环境确定适当的防雷接地要求。

•合理选取导体材料和截面，确保接地系统的导电性能。

•设计合理的接地网格结构，保证整体系统的接地效果。

2. 施工注意事项•严格按照设计要求进行防雷接地系统的布置和施工。

•确保接地体与主体的良好接触，减小接地电阻。

•合理设置接地检测装置，定期检测接地效果。

•在施工中注意与其他电气系统的隔离，避免互相干扰。

四、总结电气照明及防雷接地施工方案是建筑工程中一个重要的环节，它关乎到建筑物内部设备的正常运行和人员安全。

通过良好的设计和严谨的施工，可以有效地提高电气照明及防雷接地系统的可靠性和安全性。

建议在实际施工过程中，严格按照设计要求操作，及时进行检测和验收，确保系统正常运行。

摘要本设计主要阐述了现代化小区各系统电气设计的设计依据、原则和方法及设计选择的结论。

本设计共主要包括强电部分设计部分设计及安防部分设计。

强电部分主要内容包括：低压配电系统、照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等。

本小区电气设计作为毕业设计，其目的是通过切身实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为即将面临的工作奠定坚实的基础。

关键词：配电系统负荷防雷接地引言 (1)一设计概况 (2)二配电系统 (2)（一）设计要求 (2)（二）低压配电系统线路的选择 (2)（三）设备安装 (4)（四）电能计量方式选择 (5)三照明系统 (5)（一）照明系统的概述 (5)（二）照度方式 (6)（三）光源和灯具 (7)（四）照度计算 (8)（五）配电箱布置 (12)（六）负荷计算（需要系数法） (12)（七）设备选型 (15)四防雷接地系统设计 (17)（一）建筑物防雷等级确定 (17)（二）防雷内容与设计方案 (20)总结 (23)致谢 (24)参考文献 (25)本次设计的主要针对是现代化住宅小区楼内供配电系统设计。

通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法,更好的将理论和实践相结合,将大学三年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。

本工程为11层的民用普通高层建筑，为二类高层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。

在本设计中，要求完成对住宅小区楼内配电系统设计，主要包括低压供配电系统、照明系统、插座系统、防雷与接地系统。

论文针对民用高层建筑电气的设计和使用需要，，侧重于电气基本理论和基本知识。

设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成配电系统的负荷计算、设备选型、系统构成、照度计算等。

一设计概况本次设计的主要针对是现代化住宅小区楼内供配电系统设计。

通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法,更好的将理论和实践相结合,将大学三年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。

建筑电气设计规范建筑电气设计规范是为了保障建筑电气系统的安全、可靠、经济运行而制定的一系列准则和要求。

以下是建筑电气设计规范的主要内容：1. 绪论绪论部分介绍建筑电气设计的目的和意义，明确设计要求的依据和原则，以及规范的适用范围和层次。

2. 电气系统基本要求本节主要规定了建筑电气系统的基本要求，包括供电方式、电气负荷计算、供电容量的确定等内容。

3. 电气设备选型根据建筑的类型和用途，确定合适的电气设备，并根据规范的要求进行选型。

包括配电箱、开关、插座等设备。

4. 电气线路设计本节详细说明了建筑电气线路的设计原则和要求，包括线路的布置、回路数、线路容量等。

5. 接地与防雷设计接地和防雷是建筑电气系统中非常重要的设计要素。

本节规定了接地系统的设计、材料的选用、接地电阻的要求，以及防雷设备的安装等。

6. 安全用电设计安全用电设计是保障建筑电气系统使用安全的重要环节。

本节规定了配电装置、电气设备的可靠性要求，以及安全用电的故障保护装置等。

7. 动力电气设计本节介绍了建筑电气系统的动力电气设计要求，包括电动机的选型、启动方式、传动系统等。

8. 照明设计照明设计是建筑电气系统中的一个重要方面，本节规定了照明系统的设计原则和要求，包括灯具的选型与布置、照明度的计算等。

9. 计算和评估方法本节介绍了建筑电气设计中常用的计算方法和评估标准，包括电气负荷计算、电气线路容量计算、接地电阻计算等。

10. 设计审核与验收设计审核与验收是保证建筑电气系统质量的重要环节，本节规定了设计审核和验收的程序、内容和标准。

总结起来，建筑电气设计规范主要包括电气系统基本要求、电气设备选型、电气线路设计、接地与防雷设计、安全用电设计、动力电气设计、照明设计、计算和评估方法以及设计审核与验收等内容。

通过遵循这些规范，可以确保建筑电气系统的安全、可靠和经济运行。

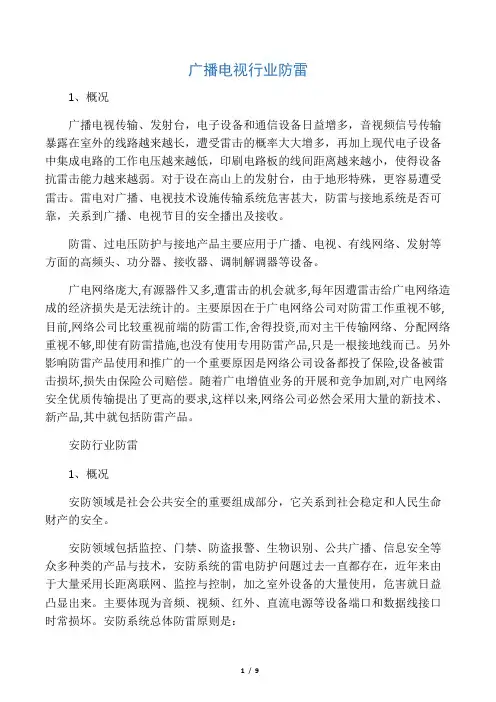

广播电视行业防雷1、概况广播电视传输、发射台，电子设备和通信设备日益增多，音视频信号传输暴露在室外的线路越来越长，遭受雷击的概率大大增多，再加上现代电子设备中集成电路的工作电压越来越低，印刷电路板的线间距离越来越小，使得设备抗雷击能力越来越弱。

对于设在高山上的发射台，由于地形特殊，更容易遭受雷击。

雷电对广播、电视技术设施传输系统危害甚大，防雷与接地系统是否可靠，关系到广播、电视节目的安全播出及接收。

防雷、过电压防护与接地产品主要应用于广播、电视、有线网络、发射等方面的高频头、功分器、接收器、调制解调器等设备。

广电网络庞大,有源器件又多,遭雷击的机会就多,每年因遭雷击给广电网络造成的经济损失是无法统计的。

主要原因在于广电网络公司对防雷工作重视不够,目前,网络公司比较重视前端的防雷工作,舍得投资,而对主干传输网络、分配网络重视不够,即使有防雷措施,也没有使用专用防雷产品,只是一根接地线而已。

另外影响防雷产品使用和推广的一个重要原因是网络公司设备都投了保险,设备被雷击损坏,损失由保险公司赔偿。

随着广电增值业务的开展和竞争加剧,对广电网络安全优质传输提出了更高的要求,这样以来,网络公司必然会采用大量的新技术、新产品,其中就包括防雷产品。

安防行业防雷1、概况安防领域是社会公共安全的重要组成部分，它关系到社会稳定和人民生命财产的安全。

安防领域包括监控、门禁、防盗报警、生物识别、公共广播、信息安全等众多种类的产品与技术，安防系统的雷电防护问题过去一直都存在，近年来由于大量采用长距离联网、监控与控制，加之室外设备的大量使用，危害就日益凸显出来。

主要体现为音频、视频、红外、直流电源等设备端口和数据线接口时常损坏。

安防系统总体防雷原则是：1）、将绝大部分雷电流直接接闪引入地下泄散（外部保护）。

2）、阻塞沿电源线或数据、信号线引入的过电压波（内部保护及过电压保护）。

3）、限制被保护设备上浪涌过压幅值（过电压保护）。

同时为了彻底消除雷电引起的毁坏性的电位差，需要实行等电位连接，为雷电流提供低阻抗通道，以使它迅速泄流入地。

民用建筑建筑电气设计标准《民用建筑电气设计标准》是一本关于民用建筑电气设计的综合性标准，旨在为民用建筑的电气设计提供指导和规范。

以下是对该标准的详细说明：一、标准概述《民用建筑电气设计标准》是为了提高民用建筑电气设计的质量和水平，保障人民生命财产安全，促进国家经济建设而制定的。

该标准适用于新建、改建和扩建的民用建筑电气设计，包括住宅、办公楼、商场、学校、医院等建筑类型。

二、标准内容1.负荷分级与计算负荷分级是指根据电力负荷在民用建筑中的重要程度，将其划分为不同的等级。

在标准中，负荷等级分为一级、二级和三级，不同等级的负荷有不同的供电要求和应急措施。

负荷计算则是根据建筑物的用电设备数量、功率、使用时间等因素，计算出建筑物的用电负荷量，以便合理选择供电设备。

2.供电系统与电压供电系统是指将电能从电源输送到用电设备的系统，包括变压器、配电柜、电缆、开关等设备。

在标准中，对供电系统的设计有严格的要求，包括供电方式、配电方式、线路布局、设备选型等。

同时，还对电压的选择进行了规定，如高压供电系统的电压等级、低压供电系统的电压等级等。

3.配电系统与设备配电系统是指将电能从电源分配到各个用电设备的系统，包括配电柜、电缆、开关等设备。

在标准中，对配电系统的设计有详细的要求，包括配电方式、线路布局、设备选型等。

同时，还对设备的安装、运行和维护进行了规定，以保证配电系统的安全和稳定。

4.照明系统与设备照明系统是指为建筑物提供照明的系统，包括灯具、开关、插座等设备。

在标准中，对照明系统的设计有严格的要求，包括照度标准、光源选择、灯具布局等。

同时，还对设备的安装、运行和维护进行了规定，以保证照明系统的舒适和安全。

5.防雷与接地防雷与接地是保证建筑物和人员安全的重要措施。

在标准中，对防雷与接地的设计有详细的要求，包括接闪器的选择和安装、接地体的选择和埋设等。

同时，还对接地电阻值的要求进行了规定，以保证防雷与接地的效果。

6.智能化系统智能化系统是指应用自动化、智能化技术对建筑物进行监控和管理的系统，包括楼宇自动化系统、安防系统、消防系统等。

建筑物中的电气设计与防雷当现代城市中高楼大厦成为日常生活的一部分，电气设计和防雷问题变得越来越重要。

在建筑物设计中，安全性和可靠性是非常重要的。

因此，电气系统设计和防雷系统安装是必要的工程，需要专业人员来解决。

电气设计电气设计是建筑物中的一个必不可少的部分。

这项工作主要负责将电力输送到建筑物中的所有设备和设施中。

在设计时，需要考虑很多因素，例如建筑物之间的距离，建筑物内部的电路布置以及电源的供应要求等。

要尽可能地保证电气系统的稳定性和安全性，设计人员应该首先考虑合适的线路容量，并确保电线和电缆的选择符合国家和地方标准，防止过量和过高的流量和电压损坏电器设备等问题。

同时，建筑物内部的控制系统也需要进行精确设计，以确保所有电器设备都能高效地协同工作。

防雷设计随着科技工程的不断更新，现代建筑物建设已经越来越高，导致大楼成为雷电击中的高风险区域。

因此，防雷设计是建筑物设计中非常重要的一部分。

几乎所有现代建筑都需要设置防雷系统。

它们包括对建筑物的内部和外部结构的防雷设计以及防雷接地设计。

内部防雷设计通常包括使用避雷针或接地线，以提供紧急放电和导流。

同时，在一个建筑物的外部，需要安装一定数量的避雷器和避雷针，以确保建筑物的整个外部结构都得到良好的保护。

建筑物的防雷系统应该经过严格的测试，以确保所有系统的有效性和安全性，以及在万一被击中时，所有人员都能得到正确的保护。

结论无论建筑物是新建的还是正在进行的施工，电气设计和防雷设计都是至关重要的步骤。

它们需要专业人员的参与，并需要经过严格的测试和验收来确保它们是安全且有效的。

在此过程中，应该严格遵循国家和地方标准和条例，以确保建筑物的稳定性和安全性。

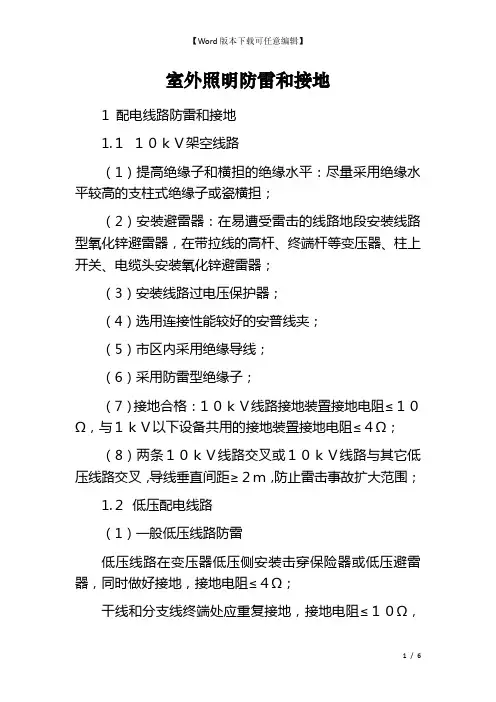

室外照明防雷和接地1 配电线路防雷和接地1.１１０ｋＶ架空线路（1）提高绝缘子和横担的绝缘水平：尽量采用绝缘水平较高的支柱式绝缘子或瓷横担；（2）安装避雷器：在易遭受雷击的线路地段安装线路型氧化锌避雷器，在带拉线的高杆、终端杆等变压器、柱上开关、电缆头安装氧化锌避雷器；（3）安装线路过电压保护器；（4）选用连接性能较好的安普线夹；（5）市区内采用绝缘导线；（6）采用防雷型绝缘子；（7）接地合格：１０ｋＶ线路接地装置接地电阻≤１０Ω，与１ｋＶ以下设备共用的接地装置接地电阻≤４Ω；（8）两条１０ｋＶ线路交叉或１０ｋＶ线路与其它低压线路交叉，导线垂直间距≥２ｍ，防止雷击事故扩大范围；1.２低压配电线路（1）一般低压线路防雷低压线路在变压器低压侧安装击穿保险器或低压避雷器，同时做好接地，接地电阻≤４Ω；干线和分支线终端处应重复接地，接地电阻≤１０Ω，较长线路，重复接地≥３处；为防止雷电波沿低压配电线路侵入用户，接护线上的绝缘子铁角应接地，接地电阻应≤３０Ω；低压线路进出建筑物或箱变应在室外穿１５ｍ以上钢管，或改为铠装电缆，钢管和铠装电缆外皮的两端可靠接地，接地电阻≤１０Ω；建筑物内有电子设施时，引入电源应开展三级防护。

（2）照明线路防雷箱变高压侧和低压侧分别安装高压和低压避雷器；室外照明配电宜采用ＴＴ系统（见图1），为防止高压侧雷电压经变压器接地窜到低压侧ＰＥ线，照明线路ＰＥ接地不可与变压器接地连接。

ＰＥ线接地应从近箱变第一基照明灯柱起做起；同杆架设的高压线路与路灯低压线路应保证适当间距，防止雷电压等高电压侵入低压线路。

开关箱加装ＳＰＤ电涌保护器，并作好接地。

2 变压器和箱变防雷和接地变压器和箱变高压侧安装阀型避雷器，且尽量靠近变压器安装；为防止低压侧遭受雷击后致高压侧绝缘损坏，应在低压侧安装击穿保险器或低压避雷器；为防止雷击对低压用户的影响，低压用户入户处应重复接地，接地电阻≤１０Ω.采用“三位一体”的接地法，即避雷器接地引下线、配电变压器金属外壳与低压侧中性点三点连在一起接地（见图2），接地电阻：变压器容量≥１００ｋＶＡ时，接地电阻≤４Ω；变压器容量＞１００ｋＶＡ时，接地电阻≤１０Ω.将人工接地装置做成环（矩）形；杆上避雷器引下线应短而直，连接严密，采用铜芯绝缘线，其截面：上引线：≥１６ｍｍ２；下引线：≥２５ｍｍ２。

照明及防雷接地方案前言随着人们对安全的重视程度不断提高，照明及防雷安全问题也逐渐受到越来越多的关注。

为了能够更好地保障照明及防雷安全，不仅需要在设计和施工中严格按照相关标准要求进行，还需要在后期维护及检查中注重实际效果。

本文将结合实际案例介绍照明及防雷接地方案，以供大家参考。

照明接地方案照明接地的必要性在照明系统设计中，地线接地是必要的。

这是因为照明设备使用的是高压高频电流，电路中必须要有良好的接地才能更好地保证电路的安全性和可靠性，同时还能保护人身安全。

照明设备的接地对保证设备的正常运行和延长设备的使用寿命有着重要的作用。

照明设备的接地标准根据国家标准，照明设备的接地必须符合以下要求：1.接地电阻值应小于4Ω。

2.接地体积应大于等于50KG。

3.接地体应与环境地之间的电阻不应大于0.5Ω。

照明设备接地方案的实施照明设备的接地方案一般采用电线和金属板相结合的方式。

将电线固定于照明器具的金属外壳上，并将其接地，同时将金属板埋于地下或者放在室内墙面上，并与电线连接。

在实施过程中，需要注意以下几点：1.决定接地方案时，应考虑周围环境情况，确保接地电阻小于4Ω。

2.确保接地体的品质和体积均符合国家标准，以保证接地效果。

3.在接地体与环境地之间，应保持良好的接触。

防雷接地方案防雷接地的必要性雷电是自然界中一种极其危险和破坏性的自然灾害，容易引发火灾、电击等危险。

防雷是指在雷电天气条件下，对建筑物或其他设施采用特定的措施进行保护、耐受并保持其安全的技术。

在防雷系统安装中，接地作为一个重要的环节，必须得到严格关注。

防雷设备的接地标准根据国际、国家标准，防雷装置的接地总电阻应符合以下要求：1.对于一般的住宅、商铺等建筑物，总电阻应小于10Ω。

2.对于高层建筑、医院等特殊领域，总电阻应小于4Ω。

防雷接地方案的实施防雷接地方案的实施一般采用电线和金属板相结合的方式。

将防雷装置的电线固定于金属板上，并将其埋于地下或者放在室内墙面上，并与设备导线连接，从而有效地引走雷电，确保设备和人身安全。

雷电防护在建筑施工中的安全要求雷电是一种强大而破坏性的自然现象，经常会在建筑施工场地上出现，对工人和设备的安全带来潜在威胁。

为了保护工人和施工项目的安全，有必要在建筑施工中采取适当的雷电防护措施。

本文将介绍雷电防护在建筑施工中的安全要求。

1.建立合适的雷电防护系统为了保证建筑施工现场的安全，建立一个合适的雷电防护系统是必要的。

该系统应由专业人员设计并符合相关的法规和标准。

雷电防护系统应包括避雷针、接地系统和过电压保护装置等组成部分。

避雷针是一种常用的雷电防护设备，它能够将雷电击中的可能性降低到最低。

接地系统则用于将雷击过电流引入地下，以保护建筑物和人员的安全。

过电压保护装置则用于在雷电击中时限制电压升高，以避免电气设备受损。

2.对建筑材料的要求在建筑施工中，选择合适的建筑材料也是防止雷电危害的重要环节。

具有良好导电性能的建筑材料可以最大程度地减少雷电冲击对建筑物的影响。

其中，金属材料是最常见的具有良好导电性能的材料之一。

在建筑物的结构中加入金属材料，例如铝板、铜杆等，可以有效地引导雷电击中的电流，并将其排放到大地。

此外，建筑中使用金属屋面、金属窗框等也可以提供一定程度的雷电保护。

3.合理安装避雷设备除了合适的雷电防护系统和建筑材料，合理安装避雷设备也不可忽视。

对于建筑施工现场，应根据现场具体情况进行避雷装置的布置。

首先，需要合理选择避雷针的位置。

避雷针应安装在建筑物的高处，尽可能接近建筑物的最高点。

其次，在建筑物周围应设置避雷网，以增加雷电击中避雷针的概率。

此外，还需要合理安装接地装置，并确保其与避雷设备之间的连通良好。

接地装置应埋设在地下，以提供良好的导电路径，确保雷击过电流能够迅速引入地下。

4.培训和意识提高建筑施工人员的培训和意识提高也是确保雷电防护安全的重要环节。

施工人员应接受雷电防护的相关培训，了解雷电的危害和防护措施。

同时，施工现场应设置明显的雷电防护警示标识，提高工人的意识。

工人应严格遵守雷电防护规程，正确使用个人防护装备，确保自身安全。

超高层住宅建筑电气设计要点摘要：超高层住宅建筑和普通高层住宅建筑相比，具有层数高、施工难度大、电气系统复杂等特点，因此，对电能供应可靠性、安全性有很高的要求。

并且，在超高层住宅建筑电气设计中会投入大量的资金以及人力、物力，通过科学有效的电气设计，可以达到电气供应稳定性，同时还能够降低工程施工成本、节约能源，因此，加强超高层住宅建筑电气设计研究是非常必要的。

基于此，本篇文章对超高层住宅建筑电气设计要点进行研究，以供参考。

关键词：超高层；住宅建筑；电气设计要点引言超高层建筑自身的复杂性结构特征直接影响其电气设计工作，增强了超高层建筑电气设计的复杂性，因此，在开展超高层建筑的电气设计工作时，要对其具有的特点进行充分的考虑，在遵循相应的设计原则的前提下进行设计，从而促进节能效果的实现。

对超高层建筑电气运行中的能耗进行科学的降低，为超高层建筑电气设计节约更多的经济成本，促进节能型超高层建筑的发展。

1超高层住宅电气设计的基本要求（1）节能要求。

建筑节能已经成为超高层建筑电气设计的主要趋势，建筑行业本身具有高消耗、高污染等特点，尤其是超高层，其由于高度高、结构复杂，在施工中会消耗大量的人力、物力以及能源；在后期运营中因集约度高，消耗能源量大，为了能够促进超高层建筑综合效益的实现，在设计时应该通过引入节能材料与节能技术等，降低消耗和污染，比如采用高效能LED节能光管，在空调机、水泵等设计中采用变频控制，从而实现能源节约与成本控制。

（2）安全可靠性要求超高层住宅电气设计要满足安全性要求，这也是建筑电气设计的基本要求。

设计人员应该将建筑供电可靠性作为前提，综合考量建筑的高度、建筑结构等，将电气系统变电房设置在楼宇中央部位，从而减少配电系统自身电能消耗。

另外，在地库层设置柴油发电机，从而为整个建筑的供电持续性提供保障。

2超高层电气设计特点超高层建筑电气设计的主要特点就是具有较高的复杂性，其电气设计工作涉及范围较为广泛，不仅需要对相关电气设备进行科学合理的选用，还需要科学的选用制冷设备、给排水设备、电器照明设备等。

建筑电气设计最新标准规范建筑电气设计是确保建筑物安全、高效运行的关键环节。

随着技术的发展和创新，建筑电气设计的标准规范也在不断更新以适应新的技术和市场需求。

以下是最新建筑电气设计标准规范的概述：开头建筑电气设计标准规范是指导建筑电气系统设计、施工和验收的重要文件。

它涵盖了从电气系统的规划、设计到实施的各个阶段，确保了建筑物的电气系统能够安全、可靠、经济和环保地运行。

设计原则1. 安全性：设计应遵循国家和地方的安全标准，确保电气系统的安全性。

2. 可靠性：设计应确保电气系统在各种条件下都能稳定运行。

3. 经济性：在满足安全和可靠性的前提下，设计应考虑成本效益，实现经济合理。

4. 可持续性：设计应考虑建筑物的长期运行和维护，以及对环境的影响。

电气系统分类1. 供电系统：包括高压供电和低压供电系统。

2. 照明系统：包括室内外照明、应急照明等。

3. 动力系统：包括电梯、空调、水泵等设备的动力供应。

4. 控制系统：包括楼宇自动化系统、安防系统等。

5. 通信系统：包括电话、网络、电视等通信设施。

设计要点1. 电气负荷计算：根据建筑物的使用功能和规模，合理计算电气负荷。

2. 电气设备选型：根据负荷计算结果，选择合适的电气设备。

3. 电气线路布局：合理规划电气线路，确保电气系统的可靠性和安全性。

4. 防雷与接地：设计应包含防雷和接地措施，以保护建筑物和人员的安全。

5. 节能措施：采用节能技术，如LED照明、智能控制系统等，以降低能耗。

施工与验收1. 施工过程中应严格遵守设计规范和施工标准。

2. 施工完成后，应进行严格的电气系统测试和验收。

3. 验收应包括电气系统的安全性、功能性和节能性能。

结尾随着技术的不断进步，建筑电气设计标准规范也在不断更新。

设计人员应持续关注最新的技术发展和规范变化，以确保设计满足当前和未来的要求。

同时，通过合理的设计和管理，可以提高建筑物的能效，降低运营成本，实现可持续发展。

请注意，上述内容仅为概述，具体的设计规范和标准需要参考最新的国家和行业标准文件。

建筑防雷原理
建筑防雷原理是指通过合理的构造和配置，保护建筑物免受雷电的破坏和危害。

以下是一些常见的建筑防雷原理和方法。

1. 导体保护原理：通过设置导体，将建筑物内和周围的电荷分散开来，以减轻雷电对建筑物产生的影响。

常用的导体包括避雷针、接地体等，它们能够吸引并引导雷电流入地，以保护建筑物。

2. 分流保护原理：将建筑物内外的大块状金属连接在一起，形成一个低阻抗通路，将雷电流迅速引入地下，从而减少雷电对建筑物产生的破坏。

这种方法常用于屋顶、墙壁和地面等部位的保护。

3. 绝缘保护原理：采用绝缘材料将建筑物的各个部分隔离，减少雷电流的传导。

例如，在屋顶上设置绝缘层，可以避免雷电通过屋顶对建筑物造成伤害。

4. 防火保护原理：雷电击中建筑物时，会产生非常高的温度，可能引发火灾。

因此，在建筑物的设计和施工过程中，应考虑采用防火材料，并做好防火措施，以减少火灾的发生。

5. 电气保护原理：建筑物内的电气设备是常见的雷电引发火灾和设备损坏的源头。

为了保护这些设备，可以采用合适的电气保护系统，如安装避雷器、过电压保护器等。

综上所述，建筑防雷原理主要包括导体保护、分流保护、绝缘
保护、防火保护和电气保护等措施。

通过合理应用这些原理和方法，可以有效避免雷电对建筑物产生的破坏和危害。
