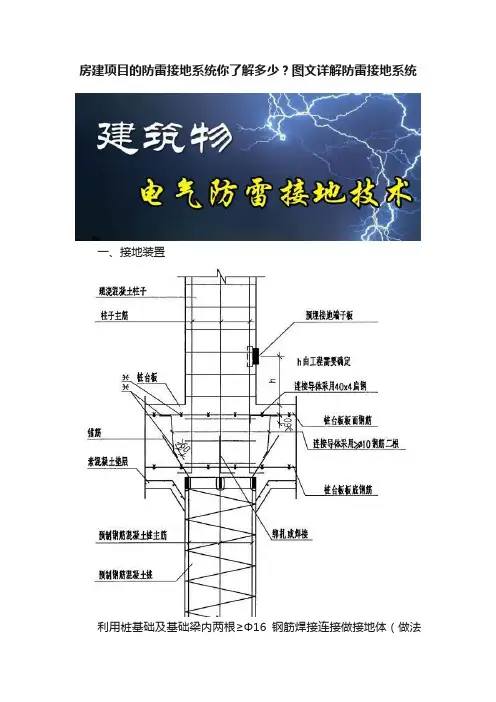

房建项目的防雷接地系统你了解多少？图文详解防雷接地系统一、接地装置利用桩基础及基础梁内两根≥Φ16钢筋焊接连接做接地体（做法详见03D501-3 P45），无基础梁处利用-40*4镀锌扁钢贯通焊接作环形接地体，沿环形接地体无梁处人工开外10*10cm沟槽，-40*4镀锌扁钢沿沟槽敷设，焊接后清除焊渣，刷一道防锈漆，一道防腐漆，然后回填覆土。
镀锌扁钢与地梁或柱钢筋焊接长度不得小于钢筋直径的6倍。
环形接地体应与引下线所经过的混凝土柱内主筋焊接。
建筑物四角外墙距室外地面上0.5m处，由防雷引下线焊接引出∅10镀锌圆钢作接地电阻测试端子，接地电阻测试端子设于防雷测试盒（146型塑料预埋盒制作）墙内暗敷。
电梯井道、水电井道、配电室内的接地板预留高度为距相应楼地面0.3米；连接散流扁钢预留的接地钢板距室外1.0米设置，采用-40*4mm 的热镀锌扁钢作为散流线，并伸出外墙面1.5米。
预留的接地钢板应与所选接地连接钢筋焊接连通，钢板预留时应紧贴模板，预埋接地连接板：由接地体钢筋或镀锌扁钢焊接引出∅16圆钢，在室外地面下墙、柱面设置预埋接地连接板，供增设人工接地体、等电位连接、接地连接等使用。
预埋接地端子板可参照下面三种做法施工。
a预埋接地连接板100*100*6钢板，设于室外地面下0.8m处；b接地电阻测试点100*100*6钢板，设于室外地面上0.5m处；c预埋连接板（备电梯导轨接地使用）100*100*6钢板，设于距电梯基坑0.5m处；d预埋连接板（电井接地扁钢）；100*100*6钢板；e预埋连接板（变配电房接地）；100*100*6钢板；二、引下线利用结构混凝土墙、柱或构造柱内对角两根≥∅16钢筋上下贯通连接为一组防雷引下线所选择的引下线钢筋可用红色油漆做好标记，逐层传递，保证各层各点均是相同的钢筋引下。
引下线与作为接地体的地梁钢筋间需用≥∅12mm圆钢做跨接，双面焊接，搭接长度不小于圆钢的6D。
柱内作为引下线的两根≥∅16钢筋间需用≥∅12mm圆钢做跨接。
