概论建筑电气的防雷接地功能及防雷系统设计摘要：建筑设计施工中防雷接地系统设计占有重要地位，它关系到建筑供电系统的可靠性和安全性，对居民生活具有重要的意义。
正确的建筑电气防雷设计和施工，是防止发生人身伤亡事故以及建筑物发生火灾事故关键环节。
本文对建筑电气防雷接地进行多方面的分析，提出了防雷系统设计方法，希望对相关部门的工作起到积极促进作用。
关键字：建筑；电气；防雷接地；设计中图分类号：f407.6 文献标识码：a 文章编号：正文：雷电发生时除了直接雷外，还会生产感应雷，感应雷又分为静电感应雷和电磁感应雷。
所有防雷措施中最主要的方法是接地。
建筑电气防雷设计关系到人身和建筑物安全，正确的建筑电气防雷接地设计是防止发生人身伤亡事故以及建筑物发生火灾事故关键环节。
一、防雷接地概念和功能：将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
接地通常是为了防止人为触电或者是对设备进行必要的保护，通常是把电力电讯等设备的金属底盘或外壳接上地线，利用大地作电流回路接地线，也有将设备无用电流或者噪声干扰传导到大地的作用。
电气接地按接地性质接地可分为工作接地和安全接地。
工作接地：工作接地是维持系统安全运行重要手段，工作接地的目的是保证电气设备的正常运行，一般是将设备的中性点接地。
工作接地有效提高电气设备安全系数，防止工作电流对设备的伤害，保证设备性能可靠。
雷电是自然界中的一种放电现象，雷击分为直击雷击和感应雷击。
雷电具有高电压高电流高能量在短时间内释放特点，对人们生产和生活具有较大威胁。
防雷接地是指为了将雷电流导入大地，防止雷电经过电压对设备及人身所产生的危害,所设置的电压保护设备接地，如避雷针、避雷器等。
建筑防雷接地设计要根据建筑所在地区年平均雷暴日等参数等确定防雷类别按照相应规定进行设计。
建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。
避雷器的一端与被保护设备相接，另一端连接地装置。

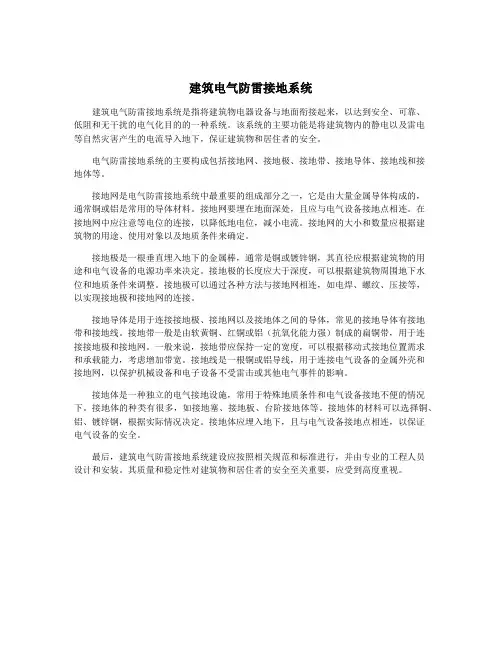

建筑电气防雷接地系统建筑电气防雷接地系统是指将建筑物电器设备与地面衔接起来，以达到安全、可靠、低阻和无干扰的电气化目的的一种系统。
该系统的主要功能是将建筑物内的静电以及雷电等自然灾害产生的电流导入地下，保证建筑物和居住者的安全。
电气防雷接地系统的主要构成包括接地网、接地极、接地带、接地导体、接地线和接地体等。
接地网是电气防雷接地系统中最重要的组成部分之一，它是由大量金属导体构成的，通常铜或铝是常用的导体材料。
接地网要埋在地面深处，且应与电气设备接地点相连。
在接地网中应注意等电位的连接，以降低地电位，减小电流。
接地网的大小和数量应根据建筑物的用途、使用对象以及地质条件来确定。
接地极是一根垂直埋入地下的金属棒，通常是铜或镀锌钢，其直径应根据建筑物的用途和电气设备的电源功率来决定。
接地极的长度应大于深度，可以根据建筑物周围地下水位和地质条件来调整。
接地极可以通过各种方法与接地网相连，如电焊、螺纹、压接等，以实现接地极和接地网的连接。
接地导体是用于连接接地极、接地网以及接地体之间的导体，常见的接地导体有接地带和接地线。
接地带一般是由软黄铜、红铜或铝（抗氧化能力强）制成的扁铜带，用于连接接地极和接地网。
一般来说，接地带应保持一定的宽度，可以根据移动式接地位置需求和承载能力，考虑增加带宽。
接地线是一根铜或铝导线，用于连接电气设备的金属外壳和接地网，以保护机械设备和电子设备不受雷击或其他电气事件的影响。
接地体是一种独立的电气接地设施，常用于特殊地质条件和电气设备接地不便的情况下。
接地体的种类有很多，如接地塞、接地板、台阶接地体等。
接地体的材料可以选择铜、铝、镀锌钢，根据实际情况决定。
接地体应埋入地下，且与电气设备接地点相连，以保证电气设备的安全。
最后，建筑电气防雷接地系统建设应按照相关规范和标准进行，并由专业的工程人员设计和安装。
其质量和稳定性对建筑物和居住者的安全至关重要，应受到高度重视。
建筑工程验收中的防雷与接地系统标准建筑工程的验收是确保建筑质量和安全的重要环节，其中防雷与接地系统是保障建筑物及其使用者安全的关键要素之一。
本文将重点探讨建筑工程验收中防雷与接地系统的标准。
一、防雷系统标准在建筑工程验收中，防雷系统是必不可少的。
防雷系统可以有效地减少雷击对建筑物造成的损害，并保证建筑物内部设备及人身安全。
以下是几个与防雷系统相关的标准：1. GB50057-2010《建筑物防雷设计规范》该标准是国家防雷设计的基本规范，涵盖了建筑物防雷系统的设计原则、设备要求、施工安装及验收等方面的规定。
在建筑工程验收中，应检查防雷系统是否按照该标准进行设计和施工，以确保其合规。
2. GB/T 18802.21-2015《电信设备电磁兼容性技术要求和试验方法防雷要求》该标准主要适用于电信设备防雷设计与验收，包括对设备的抗雷电击、抗雷电流及抗雷电磁脉冲等方面的要求。
在建筑工程验收中，如果建筑内有电信设备，则需要检查是否符合该标准要求。
3. GB/T 18802.22-2015《电信设备电磁兼容性技术要求和试验方法地面接地和综合地线规范》该标准规定了电信设备的地面接地和综合地线的设计与验收要求。
在建筑工程验收中，应检查电信设备的接地和综合地线是否符合该标准，确保其正常运行和安全性。
二、接地系统标准接地系统是建筑工程中另一个重要的安全保障措施。
接地系统可以有效地排除建筑物中的电气故障，保护人身安全和设备设施的正常运行。
以下是几个常用的接地系统标准：1. GB50054-2011《建筑物电气设计规范》该标准是建筑物电气设计的基本规范，其中包括了电气接地系统的设计原则、设备要求和施工验收等内容。
在建筑工程验收中，应检查接地系统是否符合该标准的要求。
2. GB/T 50345-2010《建筑物电气装置及其他电气设施的运行与维护规范》该标准主要涵盖了建筑物电气设施的运行和维护要求，其中也包括了接地系统的相关规定。

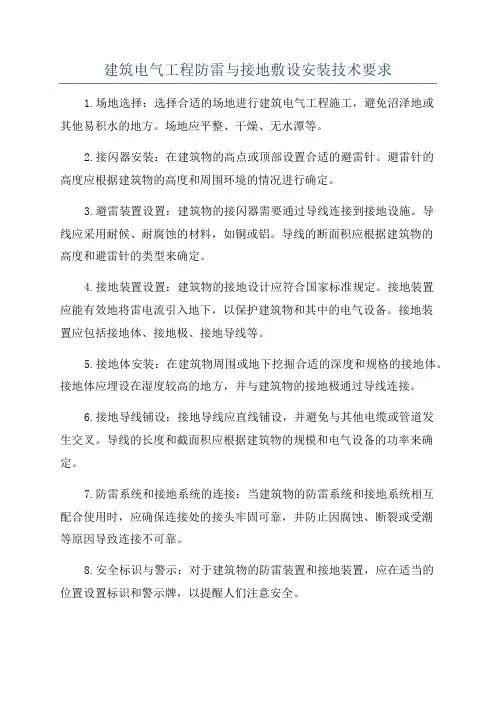

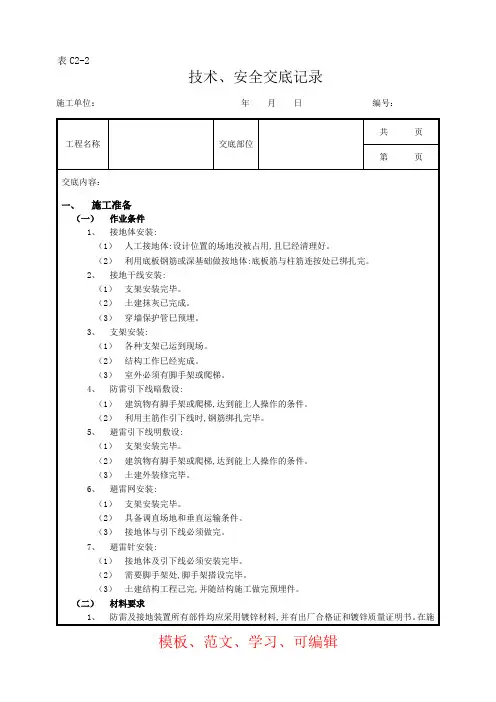

建筑电气工程防雷与接地敷设安装技术要求
1.场地选择：选择合适的场地进行建筑电气工程施工，避免沼泽地或
其他易积水的地方。
场地应平整、干燥、无水潭等。
2.接闪器安装：在建筑物的高点或顶部设置合适的避雷针。
避雷针的
高度应根据建筑物的高度和周围环境的情况进行确定。
3.避雷装置设置：建筑物的接闪器需要通过导线连接到接地设施。
导
线应采用耐候、耐腐蚀的材料，如铜或铝。
导线的断面积应根据建筑物的
高度和避雷针的类型来确定。
4.接地装置设置：建筑物的接地设计应符合国家标准规定。
接地装置
应能有效地将雷电流引入地下，以保护建筑物和其中的电气设备。
接地装
置应包括接地体、接地极、接地导线等。
5.接地体安装：在建筑物周围或地下挖掘合适的深度和规格的接地体。
接地体应埋设在湿度较高的地方，并与建筑物的接地极通过导线连接。
6.接地导线铺设：接地导线应直线铺设，并避免与其他电缆或管道发
生交叉。
导线的长度和截面积应根据建筑物的规模和电气设备的功率来确定。
7.防雷系统和接地系统的连接：当建筑物的防雷系统和接地系统相互
配合使用时，应确保连接处的接头牢固可靠，并防止因腐蚀、断裂或受潮
等原因导致连接不可靠。
8.安全标识与警示：对于建筑物的防雷装置和接地装置，应在适当的
位置设置标识和警示牌，以提醒人们注意安全。
以上是建筑电气工程防雷与接地敷设安装技术要求的一些主要内容。
在实际施工中，还应根据具体情况和相关法规进行具体的安全设计和施工。

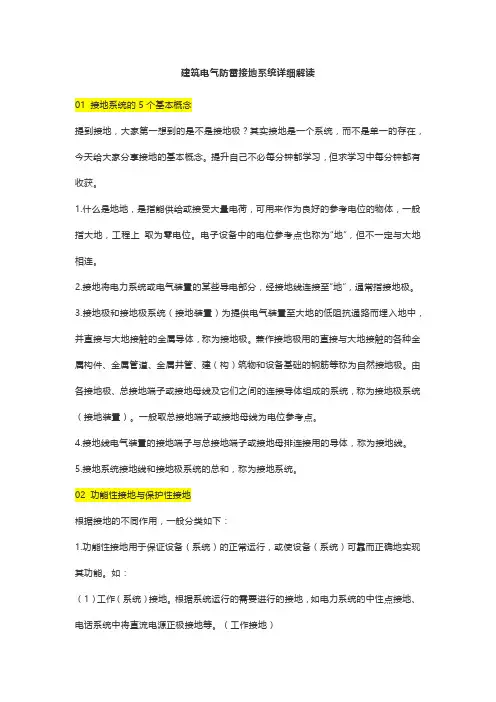

建筑电气防雷接地系统详细解读01 接地系统的5个基本概念提到接地，大家第一想到的是不是接地极？其实接地是一个系统，而不是单一的存在，今天给大家分享接地的基本概念。
提升自己不必每分钟都学习，但求学习中每分钟都有收获。
1.什么是地地，是指能供给或接受大量电荷，可用来作为良好的参考电位的物体，一般指大地，工程上取为零电位。
电子设备中的电位参考点也称为“地”，但不一定与大地相连。
2.接地将电力系统或电气装置的某些导电部分，经接地线连接至“地”，通常指接地极。
3.接地极和接地极系统（接地装置）为提供电气装置至大地的低阻抗通路而埋入地中，并直接与大地接触的金属导体，称为接地极。
兼作接地极用的直接与大地接触的各种金属构件、金属管道、金属井管、建（构）筑物和设备基础的钢筋等称为自然接地极。
由各接地极、总接地端子或接地母线及它们之间的连接导体组成的系统，称为接地极系统（接地装置）。
一般取总接地端子或接地母线为电位参考点。
4.接地线电气装置的接地端子与总接地端子或接地母排连接用的导体，称为接地线。
5.接地系统接地线和接地极系统的总和，称为接地系统。
02 功能性接地与保护性接地根据接地的不同作用，一般分类如下：1.功能性接地用于保证设备（系统）的正常运行，或使设备（系统）可靠而正确地实现其功能。
如：（1）工作（系统）接地。
根据系统运行的需要进行的接地，如电力系统的中性点接地、电话系统中将直流电源正极接地等。
（工作接地）（2）信号电路接地。
设置一个等电位点作为电子设备基准电位，简称信号地。
（信号接地）2.保护性接地以人身和设备的安全为目的的接地。
如：（1）保护接地。
电气装置的外露导电部分、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。
（保护接地）（2）雷电防护接地。
为雷电防护装置（避雷针、避雷线和避雷器等）向大地泄放雷电流而设的接地，用以消除或减轻雷电危及人身和损坏设备。
（防雷接地）（3）防静电接地。

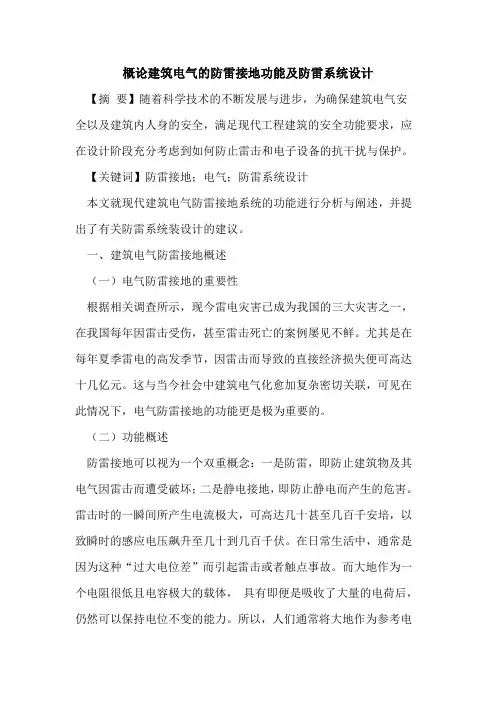

概论建筑电气的防雷接地功能及防雷系统设计【摘要】随着科学技术的不断发展与进步，为确保建筑电气安全以及建筑内人身的安全，满足现代工程建筑的安全功能要求，应在设计阶段充分考虑到如何防止雷击和电子设备的抗干扰与保护。
【关键词】防雷接地；电气；防雷系统设计本文就现代建筑电气防雷接地系统的功能进行分析与阐述，并提出了有关防雷系统装设计的建议。
一、建筑电气防雷接地概述（一）电气防雷接地的重要性根据相关调查所示，现今雷电灾害已成为我国的三大灾害之一，在我国每年因雷击受伤，甚至雷击死亡的案例屡见不鲜。
尤其是在每年夏季雷电的高发季节，因雷击而导致的直接经济损失便可高达十几亿元。
这与当今社会中建筑电气化愈加复杂密切关联，可见在此情况下，电气防雷接地的功能更是极为重要的。
（二）功能概述防雷接地可以视为一个双重概念：一是防雷，即防止建筑物及其电气因雷击而遭受破坏；二是静电接地，即防止静电而产生的危害。
雷击时的一瞬间所产生电流极大，可高达几十甚至几百千安培，以致瞬时的感应电压飙升至几十到几百千伏。
在日常生活中，通常是因为这种“过大电位差”而引起雷击或者触点事故。
而大地作为一个电阻很低且电容极大的载体，具有即便是吸收了大量的电荷后，仍然可以保持电位不变的能力。
所以，人们通常将大地作为参考电位体。
打接地极与大地连接形成接地带与接地网，通过接地线的传导取得地点位，将雷电流写入地下，降低对地电压，这便是我们常说的防雷接地。
如此一来便可得知，当建筑遭受雷击时便可有效地将电流导入大地，从而使建筑物内电子设备免受雷电的严重威胁，保护建筑物及其内部电气与人员的安全。
所以防雷接地系统的另一个重要功能是使建筑物内的设备具有等电位、均压和多层屏蔽的安全防雷结构，从而在技术层面确在保建筑物内工作与生活的安全。
二、防雷系统的设计在民用与公共建筑中，需要安装的设备比重呈现逐年增长趋势。
在人们的日常生产与生活享受极大便利的同时，因大量用电而致使电气设备存在潜在危险的事实也不容忽视。
建筑电气系统的接地与防雷是保证建筑物电气系统正常运行和人身安全的重要措施。
正常的电气接地能有效地保护设备和人员免受触电伤害，而良好的防雷系统能保护建筑物免受雷击的危害。
本文将详细介绍建筑电气系统的接地与防雷措施。
一、建筑物电气系统的接地1. 接地原理接地是将建筑物电气系统的金属构成部分与地之间建立电气连接的措施，以实现电荷平衡和电流回流。
接地的原理主要包括以下几点：（1）安全接地：将设备和电气线路的导体通过良好的接地系统与大地连接，以确保设备在正常工作和故障情况下的人身安全。
（2）保护接地：将建筑物的金属构成部分通过接地系统与大地连接，以实现对闪电和静电的保护，减少雷击和静电放电对建筑物及人员的危害。
2. 接地方式建筑物的接地方式主要有以下几种：（1）直接接地：将设备和电气线路的金属导体直接通过接地电极与大地连接。
（2）间接接地：将设备和电气线路的金属导体通过接地电极与阻抗低的设备或金属结构连接，再通过这些结构与大地相连。
（3）混合接地：直接接地和间接接地的结合使用，根据具体情况选用。
3. 接地电极的选择选择接地电极时应考虑以下几个因素：（1）电阻：接地电极的电阻要尽可能低，一般不应大于10欧姆。
（2）耐腐蚀性：接地电极应具有良好的耐腐蚀性，以保证长期可靠运行。
（3）防雷性能：接地电极应能有效地耗散雷击电流，减少雷击对建筑物和设备的危害。
二、建筑物的防雷措施建筑物的防雷措施主要包括室外和室内两个方面。
1. 室外防雷措施（1）接闪装置：安装接闪装置可以在雷电活动频繁的地区提供有效的防雷保护。
接闪装置能够吸收和分散雷电过电压，避免雷电直接打击建筑物。
（2）避雷带：避雷带是一种金属导体，铺设在建筑物周围的屋顶上。
它能有效阻断雷电的侵入，减少雷击危害。
（3）接地系统：在建筑物周围和顶部安装良好的接地电极，确保雷电能够通过地下导体回流到大地，减少雷电的危害。
2. 室内防雷措施（1）引下线：引下线是将接闪装置或避雷带与接地电极连接，将雷电引入地下导体。
