建筑电气防雷接地系统简述

概论建筑电气的防雷接地功能及防雷系统设计摘要：建筑设计施工中防雷接地系统设计占有重要地位，它关系到建筑供电系统的可靠性和安全性，对居民生活具有重要的意义。

正确的建筑电气防雷设计和施工，是防止发生人身伤亡事故以及建筑物发生火灾事故关键环节。

本文对建筑电气防雷接地进行多方面的分析，提出了防雷系统设计方法，希望对相关部门的工作起到积极促进作用。

关键字：建筑；电气；防雷接地；设计中图分类号：f407.6 文献标识码：a 文章编号：正文：雷电发生时除了直接雷外，还会生产感应雷，感应雷又分为静电感应雷和电磁感应雷。

所有防雷措施中最主要的方法是接地。

建筑电气防雷设计关系到人身和建筑物安全，正确的建筑电气防雷接地设计是防止发生人身伤亡事故以及建筑物发生火灾事故关键环节。

一、防雷接地概念和功能：将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。

接地通常是为了防止人为触电或者是对设备进行必要的保护，通常是把电力电讯等设备的金属底盘或外壳接上地线，利用大地作电流回路接地线，也有将设备无用电流或者噪声干扰传导到大地的作用。

电气接地按接地性质接地可分为工作接地和安全接地。

工作接地：工作接地是维持系统安全运行重要手段，工作接地的目的是保证电气设备的正常运行，一般是将设备的中性点接地。

工作接地有效提高电气设备安全系数，防止工作电流对设备的伤害，保证设备性能可靠。

雷电是自然界中的一种放电现象，雷击分为直击雷击和感应雷击。

雷电具有高电压高电流高能量在短时间内释放特点，对人们生产和生活具有较大威胁。

防雷接地是指为了将雷电流导入大地，防止雷电经过电压对设备及人身所产生的危害,所设置的电压保护设备接地，如避雷针、避雷器等。

建筑防雷接地设计要根据建筑所在地区年平均雷暴日等参数等确定防雷类别按照相应规定进行设计。

建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。

避雷器的一端与被保护设备相接，另一端连接地装置。

浅谈建筑电气防雷接地技术与施工要点建筑电气防雷接地技术是指对建筑内部电气设备进行防雷接地系统的设计和施工。

这项技术的作用是在防雷过程中，通过将建筑内部的电气设备进行有效接地，保障电气设备的正常运行，同时保护人身安全，减少对建筑物和周围环境的影响。

1.接地体设计要点接地体是防雷接地系统的重要组成部分，其主要作用是把雷电脉冲的电能引入地下，使建筑物内部电气设备的地势尽量平衡。

在设计接地体时要注意以下几个要点：（1）选择良好的接地体材料。

常见的接地体材料有镀锌钢板、镀铜钢板和无氧铜杆。

（2）要考虑地质条件。

浅层岩土或腐殖土地基时，应采用深孔钻掘或桩基础进行接地。

岩石地基则可采用挖沟或铁丝网等方法连通地面。

（3）适当增加接地体数量。

接地体数量过少会导致接地电阻增大，降低接地效率。

（4）合理设置接地体布局。

接地体间距应根据实际设备电气性质和电气负荷大小来确定，不能过于密集或过于稀疏。

接地体间接地连接主要指建筑内部电气设备的接地线与接地网之间的连接。

在接地体连接时要注意以下几个要点：（1）连接点要坚固可靠。

在接地体连接点处应采用架空、埋地和组合等多种方式进行连接，以保证连接的坚固可靠性。

（2）保证接地线的导电性。

接地线应采用优质导体材料，对于长距离接地线，应适当增加截面积。

（3）设置防腐措施。

接地线在接地体连接处易受潮气和腐蚀影响，应进行防腐处理，并定期维护。

（4）合理布置接地线。

接地线的路径应尽量避开强电磁场影响，不宜与其他干扰性电缆交叉布置。

3.接地电阻测量要点防雷接地系统的关键在于其接地电阻大小，接地电阻小代表接地效果好。

在施工过程中要进行接地电阻测试，以保证接地电阻符合要求。

在测试时要注意以下要点：（1）测试前要先对测试仪器和计算公式进行准备，以保证精确性。

（2）要有足够的挖孔孔深，以便进行精确测量，并避免误差。

（3）测试时应关闭周边电器设备，以防杂音干扰。

（4）测试后要随时记录测试数据，并进行数据分析，查找问题所在，及时进行整改。

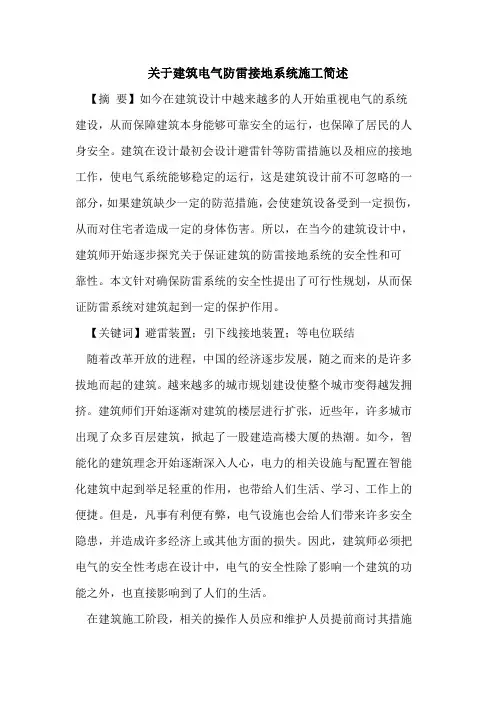

关于建筑电气防雷接地系统施工简述【摘要】如今在建筑设计中越来越多的人开始重视电气的系统建设，从而保障建筑本身能够可靠安全的运行，也保障了居民的人身安全。

建筑在设计最初会设计避雷针等防雷措施以及相应的接地工作，使电气系统能够稳定的运行，这是建筑设计前不可忽略的一部分，如果建筑缺少一定的防范措施，会使建筑设备受到一定损伤，从而对住宅者造成一定的身体伤害。

所以，在当今的建筑设计中，建筑师开始逐步探究关于保证建筑的防雷接地系统的安全性和可靠性。

本文针对确保防雷系统的安全性提出了可行性规划，从而保证防雷系统对建筑起到一定的保护作用。

【关键词】避雷装置；引下线接地装置；等电位联结随着改革开放的进程，中国的经济逐步发展，随之而来的是许多拔地而起的建筑。

越来越多的城市规划建设使整个城市变得越发拥挤。

建筑师们开始逐渐对建筑的楼层进行扩张，近些年，许多城市出现了众多百层建筑，掀起了一股建造高楼大厦的热潮。

如今，智能化的建筑理念开始逐渐深入人心，电力的相关设施与配置在智能化建筑中起到举足轻重的作用，也带给人们生活、学习、工作上的便捷。

但是，凡事有利便有弊，电气设施也会给人们带来许多安全隐患，并造成许多经济上或其他方面的损失。

因此，建筑师必须把电气的安全性考虑在设计中，电气的安全性除了影响一个建筑的功能之外，也直接影响到了人们的生活。

在建筑施工阶段，相关的操作人员应和维护人员提前商讨其措施的安排，在保证自身安全的情况下，将伤亡的可能性降到最低，进而消除隐患。

此外，操作人员也应该努力发挥主观能动性，积极学习探索新的技术，学会使用新的操作设备，提高建筑应用电气的安全系数。

近年来，电气安全的重心越发向“科学”、“实用”等一系列因素靠近，这说明电气安全性在建筑防雷系统中是不容忽视的一部分。

1、防雷接地概念让雷电流迅速导入大地以防止雷击灾害为目的接地叫做防雷接地。

防雷接地装置包括以下部分：1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。

防雷接地系统名词解释
1. 防雷接地系统：防雷接地系统是一个独立的电气安装，其目的是保护建筑物，设备和人员免受闪电和电弧等雷击事故的危害。

它通常包括防雷接地杆、阴极保护装置、避雷器以及适当的连接回路。

通过将可能出现闪电或其他电流事故的对象连接到大地上，以使它们
不受危害。

2. 防雷针：防雷针是一种钢制尖端装置，它使得在低压供电或高压供电中连接到大地上时
能够被正确地安装。

该设备为杆体部分有一个尖端，并且有一个或多个弹簧固定装置，将该尖端底座固定。

当杆体被正确地安装时，尖端会逐步向大地下方伸出，从而保证杆体能够充分有效地连接大地。

3. 护套：护套是一种包裹性的覆盖物，用于将单根金属材料覆盖并保护它不受天气、泄露、老化、气候变化或其他原因的影响。

常见的材料有橡胶、橡胶改性树脂、氟橡胶树脂、乙
丙橡胶树脂、PVC树脂、PVDF树脂和Teflon树脂。

建筑电气防雷接地系统详细解读01 接地系统的5个基本概念提到接地，大家第一想到的是不是接地极？其实接地是一个系统，而不是单一的存在，今天给大家分享接地的基本概念。

提升自己不必每分钟都学习，但求学习中每分钟都有收获。

1.什么是地地，是指能供给或接受大量电荷，可用来作为良好的参考电位的物体，一般指大地，工程上取为零电位。

电子设备中的电位参考点也称为“地”，但不一定与大地相连。

2.接地将电力系统或电气装置的某些导电部分，经接地线连接至“地”，通常指接地极。

3.接地极和接地极系统（接地装置）为提供电气装置至大地的低阻抗通路而埋入地中，并直接与大地接触的金属导体，称为接地极。

兼作接地极用的直接与大地接触的各种金属构件、金属管道、金属井管、建（构）筑物和设备基础的钢筋等称为自然接地极。

由各接地极、总接地端子或接地母线及它们之间的连接导体组成的系统，称为接地极系统（接地装置）。

一般取总接地端子或接地母线为电位参考点。

4.接地线电气装置的接地端子与总接地端子或接地母排连接用的导体，称为接地线。

5.接地系统接地线和接地极系统的总和，称为接地系统。

02 功能性接地与保护性接地根据接地的不同作用，一般分类如下：1.功能性接地用于保证设备（系统）的正常运行，或使设备（系统）可靠而正确地实现其功能。

如：（1）工作（系统）接地。

根据系统运行的需要进行的接地，如电力系统的中性点接地、电话系统中将直流电源正极接地等。

（工作接地）（2）信号电路接地。

设置一个等电位点作为电子设备基准电位，简称信号地。

（信号接地）2.保护性接地以人身和设备的安全为目的的接地。

如：（1）保护接地。

电气装置的外露导电部分、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

（保护接地）（2）雷电防护接地。

为雷电防护装置（避雷针、避雷线和避雷器等）向大地泄放雷电流而设的接地，用以消除或减轻雷电危及人身和损坏设备。

（防雷接地）（3）防静电接地。

概论建筑电气的防雷接地功能及防雷系统设计【摘要】随着科学技术的不断发展与进步，为确保建筑电气安全以及建筑内人身的安全，满足现代工程建筑的安全功能要求，应在设计阶段充分考虑到如何防止雷击和电子设备的抗干扰与保护。

【关键词】防雷接地；电气；防雷系统设计本文就现代建筑电气防雷接地系统的功能进行分析与阐述，并提出了有关防雷系统装设计的建议。

一、建筑电气防雷接地概述（一）电气防雷接地的重要性根据相关调查所示，现今雷电灾害已成为我国的三大灾害之一，在我国每年因雷击受伤，甚至雷击死亡的案例屡见不鲜。

尤其是在每年夏季雷电的高发季节，因雷击而导致的直接经济损失便可高达十几亿元。

这与当今社会中建筑电气化愈加复杂密切关联，可见在此情况下，电气防雷接地的功能更是极为重要的。

（二）功能概述防雷接地可以视为一个双重概念：一是防雷，即防止建筑物及其电气因雷击而遭受破坏；二是静电接地，即防止静电而产生的危害。

雷击时的一瞬间所产生电流极大，可高达几十甚至几百千安培，以致瞬时的感应电压飙升至几十到几百千伏。

在日常生活中，通常是因为这种“过大电位差”而引起雷击或者触点事故。

而大地作为一个电阻很低且电容极大的载体，具有即便是吸收了大量的电荷后，仍然可以保持电位不变的能力。

所以，人们通常将大地作为参考电位体。

打接地极与大地连接形成接地带与接地网，通过接地线的传导取得地点位，将雷电流写入地下，降低对地电压，这便是我们常说的防雷接地。

如此一来便可得知，当建筑遭受雷击时便可有效地将电流导入大地，从而使建筑物内电子设备免受雷电的严重威胁，保护建筑物及其内部电气与人员的安全。

所以防雷接地系统的另一个重要功能是使建筑物内的设备具有等电位、均压和多层屏蔽的安全防雷结构，从而在技术层面确在保建筑物内工作与生活的安全。

二、防雷系统的设计在民用与公共建筑中，需要安装的设备比重呈现逐年增长趋势。

在人们的日常生产与生活享受极大便利的同时，因大量用电而致使电气设备存在潜在危险的事实也不容忽视。

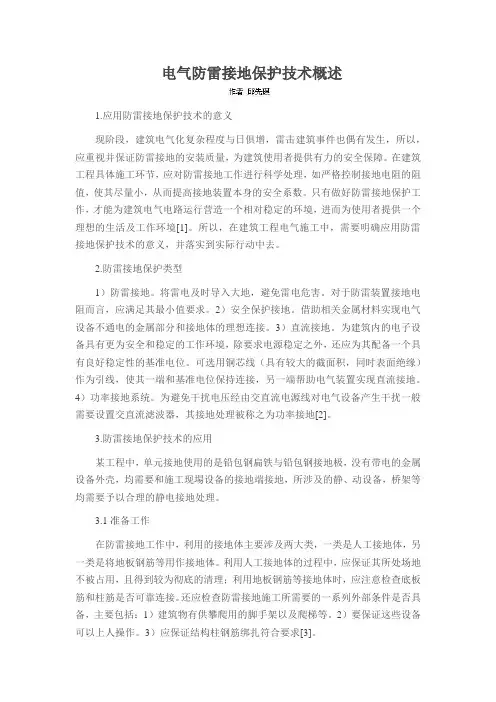

电气防雷接地保护技术概述1.应用防雷接地保护技术的意义现阶段，建筑电气化复杂程度与日俱增，雷击建筑事件也偶有发生，所以，应重视并保证防雷接地的安装质量，为建筑使用者提供有力的安全保障。

在建筑工程具体施工环节，应对防雷接地工作进行科学处理，如严格控制接地电阻的阻值，使其尽量小，从而提高接地装置本身的安全系数。

只有做好防雷接地保护工作，才能为建筑电气电路运行营造一个相对稳定的环境，进而为使用者提供一个理想的生活及工作环境[1]。

所以，在建筑工程电气施工中，需要明确应用防雷接地保护技术的意义，并落实到实际行动中去。

2.防雷接地保护类型1）防雷接地。

将雷电及时导入大地，避免雷电危害。

对于防雷装置接地电阻而言，应满足其最小值要求。

2）安全保护接地。

借助相关金属材料实现电气设备不通电的金属部分和接地体的理想连接。

3）直流接地。

为建筑内的电子设备具有更为安全和稳定的工作环境，除要求电源稳定之外，还应为其配备一个具有良好稳定性的基准电位。

可选用铜芯线（具有较大的截面积，同时表面绝缘）作为引线，使其一端和基准电位保持连接，另一端帮助电气装置实现直流接地。

4）功率接地系统。

为避免干扰电压经由交直流电源线对电气设备产生干扰一般需要设置交直流滤波器，其接地处理被称之为功率接地[2]。

3.防雷接地保护技术的应用某工程中，单元接地使用的是铅包钢扁铁与铅包钢接地极，没有带电的金属设备外壳，均需要和施工现場设备的接地端接地，所涉及的静、动设备，桥架等均需要予以合理的静电接地处理。

3.1准备工作在防雷接地工作中，利用的接地体主要涉及两大类，一类是人工接地体，另一类是将地板钢筋等用作接地体。

利用人工接地体的过程中，应保证其所处场地不被占用，且得到较为彻底的清理；利用地板钢筋等接地体时，应注意检查底板筋和柱筋是否可靠连接。

还应检查防雷接地施工所需要的一系列外部条件是否具备，主要包括：1）建筑物有供攀爬用的脚手架以及爬梯等。

2）要保证这些设备可以上人操作。

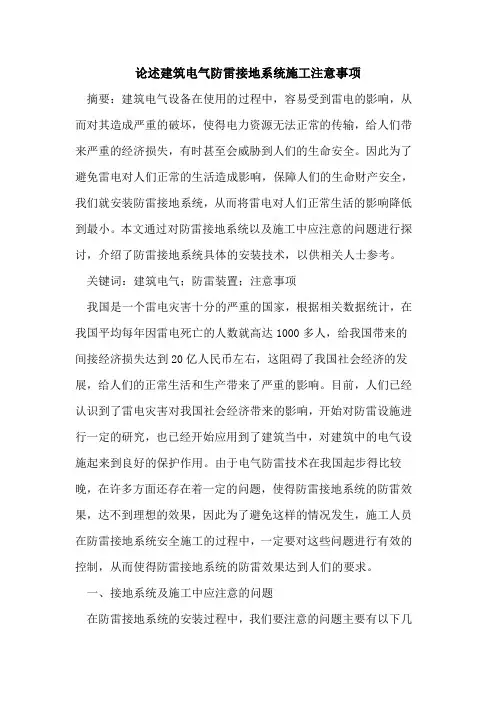

论述建筑电气防雷接地系统施工注意事项摘要：建筑电气设备在使用的过程中，容易受到雷电的影响，从而对其造成严重的破坏，使得电力资源无法正常的传输，给人们带来严重的经济损失，有时甚至会威胁到人们的生命安全。

因此为了避免雷电对人们正常的生活造成影响，保障人们的生命财产安全，我们就安装防雷接地系统，从而将雷电对人们正常生活的影响降低到最小。

本文通过对防雷接地系统以及施工中应注意的问题进行探讨，介绍了防雷接地系统具体的安装技术，以供相关人士参考。

关键词：建筑电气；防雷装置；注意事项我国是一个雷电灾害十分的严重的国家，根据相关数据统计，在我国平均每年因雷电死亡的人数就高达1000多人，给我国带来的间接经济损失达到20亿人民币左右，这阻碍了我国社会经济的发展，给人们的正常生活和生产带来了严重的影响。

目前，人们已经认识到了雷电灾害对我国社会经济带来的影响，开始对防雷设施进行一定的研究，也已经开始应用到了建筑当中，对建筑中的电气设施起来到良好的保护作用。

由于电气防雷技术在我国起步得比较晚，在许多方面还存在着一定的问题，使得防雷接地系统的防雷效果，达不到理想的效果，因此为了避免这样的情况发生，施工人员在防雷接地系统安全施工的过程中，一定要对这些问题进行有效的控制，从而使得防雷接地系统的防雷效果达到人们的要求。

一、接地系统及施工中应注意的问题在防雷接地系统的安装过程中，我们要注意的问题主要有以下几个方面。

1、做好防雷接地系统的接地工作，避免外界因素对接地导线带来的干扰。

防雷据接地系统主要是有防雷接地导线、变压器保护系统以及电气设施保护系统这三个方面组成的，在建筑电气设施正常运行的过程当中有着很好的保护作用。

不过，由于在不同的建筑结构当中，所需要的防雷接地安装施工技术也不同，因此在对其进行安装施工的时候，一定要根据在建筑结构的实际情况下对其进行施工。

目前随着社会的发展，高层建筑结构越来越复杂，其空间范围也比较小，而且在使用的过一次中容易受到电气设备运行过程中，产生的电磁波的干扰，这也增加的防雷系统的安装难度，所以为了保障其建筑结构的防雷效果施工人员一般都会采用统一接地的方法对其进行安装施工，并且对接地导线进行一定的防干扰处理，以确保接地系统的防雷效果不会受到建筑结构和电气设备的影响。

建筑电气系统的接地与防雷是保证建筑物电气系统正常运行和人身安全的重要措施。

正常的电气接地能有效地保护设备和人员免受触电伤害，而良好的防雷系统能保护建筑物免受雷击的危害。

本文将详细介绍建筑电气系统的接地与防雷措施。

一、建筑物电气系统的接地1. 接地原理接地是将建筑物电气系统的金属构成部分与地之间建立电气连接的措施，以实现电荷平衡和电流回流。

接地的原理主要包括以下几点：（1）安全接地：将设备和电气线路的导体通过良好的接地系统与大地连接，以确保设备在正常工作和故障情况下的人身安全。

（2）保护接地：将建筑物的金属构成部分通过接地系统与大地连接，以实现对闪电和静电的保护，减少雷击和静电放电对建筑物及人员的危害。

2. 接地方式建筑物的接地方式主要有以下几种：（1）直接接地：将设备和电气线路的金属导体直接通过接地电极与大地连接。

（2）间接接地：将设备和电气线路的金属导体通过接地电极与阻抗低的设备或金属结构连接，再通过这些结构与大地相连。

（3）混合接地：直接接地和间接接地的结合使用，根据具体情况选用。

3. 接地电极的选择选择接地电极时应考虑以下几个因素：（1）电阻：接地电极的电阻要尽可能低，一般不应大于10欧姆。

（2）耐腐蚀性：接地电极应具有良好的耐腐蚀性，以保证长期可靠运行。

（3）防雷性能：接地电极应能有效地耗散雷击电流，减少雷击对建筑物和设备的危害。

二、建筑物的防雷措施建筑物的防雷措施主要包括室外和室内两个方面。

1. 室外防雷措施（1）接闪装置：安装接闪装置可以在雷电活动频繁的地区提供有效的防雷保护。

接闪装置能够吸收和分散雷电过电压，避免雷电直接打击建筑物。

（2）避雷带：避雷带是一种金属导体，铺设在建筑物周围的屋顶上。

它能有效阻断雷电的侵入，减少雷击危害。

（3）接地系统：在建筑物周围和顶部安装良好的接地电极，确保雷电能够通过地下导体回流到大地，减少雷电的危害。

2. 室内防雷措施（1）引下线：引下线是将接闪装置或避雷带与接地电极连接，将雷电引入地下导体。

建筑物防雷措施概述建筑物的防雷措施是为了保护建筑物及其内部设备免受雷击和雷电损害。

由于雷电是一种自然现象，它的发生是无法预测的。

因此，建筑物的防雷措施是非常重要的，特别是在那些暴露在雷雨中的建筑物中。

本文将介绍常见的建筑物防雷措施以及它们的实施要点。

防雷原理建筑物的防雷措施基于以下原理：1.防雷接地系统：通过将建筑物与地面之间保持良好的电气连接，可以有效地将雷击的能量引导到地下，从而保护建筑物及其内部设备。

防雷接地系统包括接地装置、接地体和接地导体等组成。

2.避雷带和避雷针：通过在建筑物的顶部或周围设置避雷带或避雷针，可以将雷电击中建筑物的可能性降到最低。

避雷带和避雷针通常是由导电材料制成，可以将雷电引导到地下。

3.绝缘保护：建筑物的外部电线和设备应该采用适当的绝缘材料来防止雷电对其造成损害。

防雷措施建筑物外部防雷措施1.避雷系统的设置：为了保护建筑物免受雷击，应该在建筑物的顶部或周围设置避雷系统。

避雷系统包括避雷带和避雷针，它们应该与建筑物的防雷接地系统相连。

2.双层避雷网：如果建筑物周围有高树、高楼或其他高物体，在建筑物的周围可以设置双层避雷网，以增加建筑物的防雷能力。

3.电缆的保护：建筑物外部的电缆应该采用绝缘保护措施，以防止雷电对其造成损害。

在电缆的入口处，可以设置避雷器或等效的保护装置，用于吸收和释放雷电能量。

建筑物内部防雷措施1.接地系统：建筑物的内部电气设备应该与建筑物的防雷接地系统相连，以确保雷电能够有效地引导到地下。

2.电气设备的绝缘保护：建筑物内部的电气设备应该采用适当的绝缘保护措施，以防止雷电对其造成损害。

3.防雷装置的选择和安装：建筑物内部可以安装防雷装置，例如避雷器和过电压保护器，用于吸收和释放雷电能量。

4.人员安全培训：除了以上的防雷措施外，建筑物内部的人员也应该接受防雷安全培训，了解如何避免雷电事故，并知道如何正确行动当雷电来临。

实施要点为了确保建筑物的防雷措施有效地实施，以下是一些实施要点：1.由专业的防雷工程师进行设计和规划。

建筑电气的防雷接地功能与防雷系统设计【摘要】阐述了现代建筑电气防雷接地系统作用，分析了现代防雷系统装置设计。

【关键词】防雷接地；防雷设计1建筑防雷接地系统的作用建筑电气的接地系统一般分为防雷接地、工作接地及保护接地。

随着科技的不断进步，现代智能建筑对电气设计提出了更高的要求，其中防雷接地系统的设计尤为重要。

当建筑遭到雷击时可以有效地把电流导入大地，保护建筑物及其内部物件和人员的安全。

在雷击的瞬间雷电流是极为大的，可以达到几十到几百千安培，以致瞬时的感应电压可以达到几十到几百千伏，建筑物内的电子设备受到雷电反击以及感应过电压的严重威胁。

所以防雷接地系统的另一个重要作用是使建筑物内的设备具有等电位、均压和多层屏蔽的安全防雷结构。

在建筑物的接地系统设计中，防雷接地系统设计是最为重要的。

以防雷为基础，做好其他两方面的接地系统的设计，提高人们工作生活环境的安全性。

２建筑防雷接地系统的设计防雷接地在建筑接地系统设计中是极为重要的，一般把建筑物的防雷保护分为三级：一类、二类和三类，民用建筑大多采用二类防雷保护进行设计，对于建筑内存在爆炸危险环境的建筑采用一类防雷保护设计。

建筑的防雷接地系统一般是由引下线、接闪器、均压环以及接地体等装置组成。

其中接闪器可以使用避雷带、避雷针或者针带组合接闪器。

其中避雷带要沿房角、房脊、房檐等溶液受到雷击的地方敷设。

建筑表面外露的金属构件和管道要与避雷带相连接。

建筑上的接闪器要同下线焊接相连通。

对于高层建筑物的引下线要尽量利用钢筋混凝柱的钢筋作为引下线。

选为当做引下线的柱内两根主钢筋的直径一般不小于12mm，其两者的连接一般使用焊接法或者绑扎法均可。

对于建筑物周围引下线的下部适当位置要设置几个测量点，可以把人工接地体同等电位的连接板连接。

对外引连接板同引下线的连接要使用焊接。

引下线上端要同建筑的避雷装置焊接，下端要同接地体焊接。

对于引下线的这种设计优点很多，雷电流的泄漏点多、省材料、施工方便以及不损坏建筑物外观。

建筑电气防雷接地系统简述摘要：建筑物电气系统的可靠性是关系到人身安全及设备安全运行的重要环节。

由于接地系统出现问题而造成的设备损坏，人身伤害等事故时有发生，因此，如何确保防雷接地系统的安全可靠，是建筑电气系统中非常重要的一环。

关键词：避雷装置；引下线；接地装置；等电位联结abstract: reliability of the electric system building is related to the personal safety and the important link of the safe running of the equipment. due to grounding system problems and cause of the damage of equipment, such as personal injury accidents occur frequently, therefore, how to ensure the safety of lightning proof grounding system reliable, it is very important in building electric system of a ring.key words: avoiding device; lead referrals; grounding device; equipotential connection中图分类号： u224 文献标识码：a 文章编号：随着现代社会的飞速发展，电力设施与设备已与现代人类的工作与生活密不可分。

但由于种种原因，电气设备在带给人们工作与生活的便利的同时，由此产生的问题也带给人类的生产与生活不少烦恼与损失，甚至会造成不可挽回的后果。

因此，电气安全不仅已成为电气操作与维护人员消除安全生产隐患、防止伤亡事故、保障职工健康的重点，同时也是电气专业人员首要面临并着力解决的课题，电气安全工作将向着更科学、更实用、更深入、更系统的方向发展。

建筑电气工程中的防雷接地技术分析摘要：防雷接地施工技术对整个建筑行业安全产生重要影响，因此，强化防雷接地施工技术应用是非常有必要的。

在施工过程中，需对建筑结构进行全面分析，保障电气系统的稳定运行。

关键词：电气安装；防雷接地；优化设计。

引言雷击作为一种自然现象，易使电力配电系统发生短路及故障，造成大范围停电，严重影响用电质量。

当前在电力工程中普遍采取接地处理与安装防雷装置等技术措施，但考虑实际施工环节的成本、安全、效率等需求，如何实现防雷与接地技术措施的优化成为工程实践环节需解决的问题。

1防雷接地技术防雷接地是防止雷电对设备造成损坏的基本操作。

在建筑电气中心有很多用电设备与系统，对外界刺激比较敏感，如服务器、程控交换机、切换台、二选一开关等，这些设备大部分比较敏感，耐压性较差，极易受到外界干扰的影响，所以在这些设备上可以采取接地的处理。

另外，由于系统的特殊性，所以对接地操作要求会相对提高。

在对这些系统进行接地处理时，要提前考虑、规划接地的各种应注意问题，以保证防雷效果，通过严谨、可靠、稳定的措施，完成防雷接地处理。

在其他接地处理上，要以防雷接地系统为基本前提，并且要保证完整与严密。

常见的防雷装置有避雷针、避雷器，尤其是避雷针的应用非常广泛。

避雷针的主要工作原理是通过铁塔或者建筑物钢筋入地的方式，将多余电流导入大地。

2防雷接地技术应用过程中的问题2.1管理不当防雷接地施工技术对建筑电气安装工程安全产生重要影响，目前，此技术应用过程中，由于管理不当，导致各类问题的产生。

究其原因是由于施工企业较多，各单位间缺乏沟通与交流。

因此，完善施工单位管控工作，对各环节进行全面监督，如果发现问题，就要及时对其进行分析，找到产生问题的原因，制定有效策略进行优化。

但当前部分人员未按照规范进行施工，仍采用传统经验进行防雷接地操作，造成较多安全隐患的存在。

2.2连接顺序在对设备进行接地处理的时候，要注意设备信号地与其他接地连接的顺序。

建筑电气系统的接地与防雷范本建筑电气系统的接地和防雷是保证建筑物电气设备正常运行和人身安全的重要环节。

接地是将电气设备的金属外壳和其他导电元件与大地相连，以确保设备的安全使用和运行稳定。

防雷则是通过合理的建筑物避雷装置和接地系统，减少雷击引起的危害。

一、现状分析随着城市建设和电气化水平的不断提高，建筑物电气系统的安全性和可靠性要求也越来越高。

然而，对于一些老旧建筑及设备，存在着接地和防雷系统不完善的情况。

在我国的一些地区，尤其是雷电频发的地区，接地和防雷问题更是受到重视。

因此，建筑电气系统的接地和防雷范本非常必要。

二、接地系统设计原则接地系统设计应遵循以下原则：1.接地电阻低：接地电阻是评价接地系统可靠性的重要指标，低接地电阻能保证电气设备正常运行。

合适的接地电阻一般应保持在5欧姆以下。

2.接地系统分布均匀：接地网的布置应符合规划，能够覆盖整个建筑物的电气设备。

对于大型建筑物，应设计合理的接地分区。

3.接地系统的连通性好：各接地体之间应采用良好的连接方式，确保接地系统的连通性。

特别是在接地电阻测试时，要保证测试电流传输顺畅。

4.接地体材质好：接地体的材质应选用导电性能好、耐腐蚀的材料，如优质铜材或镀铜材料。

5.接地体埋深合适：接地体的埋深应达到一定的标准，一般为1米以上。

在特殊情况下（如土壤电阻率较高），应适当增加接地体的埋深。

三、建筑物防雷系统设计原则建筑物防雷系统设计应遵循以下原则：1.完善的耐雷设计：根据建筑物和设备的特点，确定适当的耐雷标准和等级，进行合理的耐雷设计。

2.合理的避雷装置布置：根据建筑物的高度和结构特点，布置适当的避雷装置。

重要设备应加装单体避雷装置，提高防雷能力。

3.合理的接地系统设计：建筑物防雷系统的接地系统是其重要组成部分。

接地系统的设计应符合相关规范，保证接地电阻低，并与建筑物的电气系统接地系统连接。

4.设备及线路防雷措施：建筑物内部的设备及线路也需要采取一定的防雷措施，如装设过压保护器、采用合适的线缆和绝缘材料等。

建筑电气防雷接地系统建筑电气防雷接地系统是建筑物中非常重要的一部分。

在雷电活跃的季节，建筑物经常受到雷击，如果没有良好的电气防雷接地系统，就会给建筑物和人员带来严重的危害。

建筑电气防雷接地系统的设计和建设显得尤为重要。

本文将从建筑电气防雷接地系统的概念、作用、设计原则和施工要点等方面详细介绍，希望能够对读者有所帮助。

一、概念建筑电气防雷接地系统是指为了防止雷击对建筑物内的电气设备和人员造成危害，而采取的一系列措施。

其主要作用是将雷电所带来的巨大电流迅速导入地下，避免对建筑物和内部设备的损坏。

电气防雷接地系统的主要组成部分包括接地体、接地极、接地导线等。

通过这些部分的合理设计和布置，能够有效地保护建筑物内的电气设备和人员的安全。

二、作用1. 防止雷击对建筑物的损害：在雷电活跃的季节，建筑物往往成为雷击的主要对象。

如果建筑物没有良好的电气防雷接地系统，雷击可能导致建筑物结构损坏、设备故障、火灾等严重后果。

2. 保护电气设备和人员的安全：在雷电天气，建筑物内的电气设备和人员容易受到雷击的影响，从而造成设备损坏和人员伤害。

良好的电气防雷接地系统能够将雷电迅速引入地下，避免对建筑物和内部设备的损害。

3. 减小雷击电流对电气系统的影响：在雷电天气，建筑物内的电气系统容易受到雷电的影响，从而导致电气设备的故障和损坏。

通过良好的电气防雷接地系统，能够有效减小雷击电流对电气系统的影响。

三、设计原则1. 合理布置：建筑电气防雷接地系统的布置应该合理，要能够覆盖建筑物的各个部分，确保每个部分都能够受到良好的保护。

2. 安全可靠：建筑电气防雷接地系统的设计应该安全可靠，能够承受雷电天气所带来的巨大电流，不会导致系统损坏或者故障。

3. 经济合理：建筑电气防雷接地系统的设计和施工应该经济合理，既能够满足防雷的要求，又不会增加过多的成本。

4. 易于维护：建筑电气防雷接地系统的设计应该考虑到日后的维护和检测，要便于进行系统的维护和检测工作。

建筑电气防雷接地系统建筑电气防雷接地系统是指将建筑物电器设备与地面衔接起来，以达到安全、可靠、低阻和无干扰的电气化目的的一种系统。

该系统的主要功能是将建筑物内的静电以及雷电等自然灾害产生的电流导入地下，保证建筑物和居住者的安全。

电气防雷接地系统的主要构成包括接地网、接地极、接地带、接地导体、接地线和接地体等。

接地网是电气防雷接地系统中最重要的组成部分之一，它是由大量金属导体构成的，通常铜或铝是常用的导体材料。

接地网要埋在地面深处，且应与电气设备接地点相连。

在接地网中应注意等电位的连接，以降低地电位，减小电流。

接地网的大小和数量应根据建筑物的用途、使用对象以及地质条件来确定。

接地极是一根垂直埋入地下的金属棒，通常是铜或镀锌钢，其直径应根据建筑物的用途和电气设备的电源功率来决定。

接地极的长度应大于深度，可以根据建筑物周围地下水位和地质条件来调整。

接地极可以通过各种方法与接地网相连，如电焊、螺纹、压接等，以实现接地极和接地网的连接。

接地导体是用于连接接地极、接地网以及接地体之间的导体，常见的接地导体有接地带和接地线。

接地带一般是由软黄铜、红铜或铝（抗氧化能力强）制成的扁铜带，用于连接接地极和接地网。

一般来说，接地带应保持一定的宽度，可以根据移动式接地位置需求和承载能力，考虑增加带宽。

接地线是一根铜或铝导线，用于连接电气设备的金属外壳和接地网，以保护机械设备和电子设备不受雷击或其他电气事件的影响。

接地体是一种独立的电气接地设施，常用于特殊地质条件和电气设备接地不便的情况下。

接地体的种类有很多，如接地塞、接地板、台阶接地体等。

接地体的材料可以选择铜、铝、镀锌钢，根据实际情况决定。

接地体应埋入地下，且与电气设备接地点相连，以保证电气设备的安全。

最后，建筑电气防雷接地系统建设应按照相关规范和标准进行，并由专业的工程人员设计和安装。

其质量和稳定性对建筑物和居住者的安全至关重要，应受到高度重视。
