初中物理滑动变阻器变阻器

初中物理滑动变阻器变阻器精品课件一、教学内容1. 变阻器的原理和分类；2. 滑动变阻器的结构、原理、接线柱的选择、应用及使用注意事项。

二、教学目标1. 让学生理解变阻器的工作原理，掌握滑动变阻器的接线柱选择和使用方法；2. 培养学生运用滑动变阻器进行实际电路操作的能力；3. 培养学生分析问题和解决问题的能力。

三、教学难点与重点1. 教学难点：滑动变阻器的接线柱选择、电路连接方法及使用注意事项；2. 教学重点：滑动变阻器的工作原理、应用及实际操作。

四、教具与学具准备1. 教具：滑动变阻器、演示电路板、电源、导线、灯泡等；2. 学具：滑动变阻器、电路实验箱、导线、灯泡等。

五、教学过程1. 导入：通过实际生活中的应用实例，如调光开关、音量调节等，引导学生了解变阻器的作用；2. 知识讲解：（1）介绍变阻器的原理和分类；（2）详细讲解滑动变阻器的结构、原理、接线柱的选择、应用及使用注意事项；3. 实践操作：（1）演示滑动变阻器的接线柱选择和电路连接方法；（2）学生分组进行实际电路操作，观察滑动变阻器对电路的影响；4. 例题讲解：讲解一道与滑动变阻器相关的实际应用题目，引导学生运用所学知识解决实际问题；5. 随堂练习：布置一道与滑动变阻器相关的练习题，巩固所学知识。

六、板书设计1. 变阻器的原理和分类；2. 滑动变阻器的结构、原理、接线柱选择、应用及使用注意事项；3. 例题及解答。

七、作业设计1. 作业题目：（1）简述滑动变阻器的工作原理；（2）画出滑动变阻器的接线图，并说明接线柱的选择方法；（3）分析一道实际应用题目，运用滑动变阻器解决问题。

2. 答案：（1）滑动变阻器的工作原理：通过改变连入电路的电阻丝长度，从而改变电路中的电阻值，达到调节电流或电压的目的。

（2）接线图如下（图示省略）：接线柱选择方法：根据电路需要，选择合适的接线柱，使得滑动变阻器的电阻变化范围满足要求。

（3）实际应用题目分析及解答（题目及解答省略）。

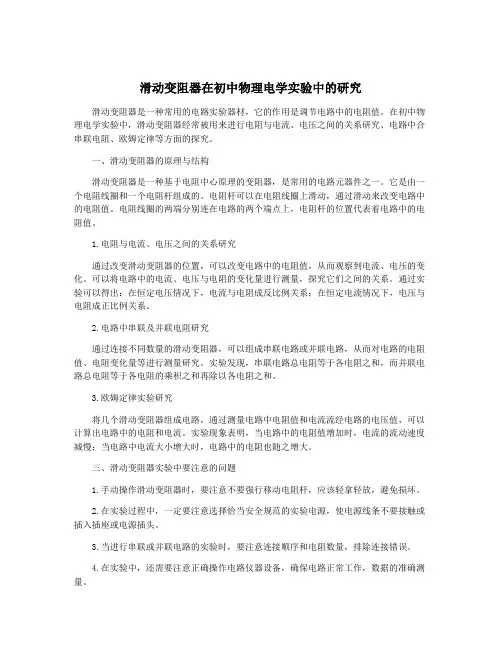

滑动变阻器在初中物理电学实验中的研究滑动变阻器是一种常用的电路实验器材，它的作用是调节电路中的电阻值。

在初中物理电学实验中，滑动变阻器经常被用来进行电阻与电流、电压之间的关系研究、电路中合串联电阻、欧姆定律等方面的探究。

一、滑动变阻器的原理与结构滑动变阻器是一种基于电阻中心原理的变阻器，是常用的电路元器件之一。

它是由一个电阻线圈和一个电阻杆组成的。

电阻杆可以在电阻线圈上滑动，通过滑动来改变电路中的电阻值。

电阻线圈的两端分别连在电路的两个端点上，电阻杆的位置代表着电路中的电阻值。

1.电阻与电流、电压之间的关系研究通过改变滑动变阻器的位置，可以改变电路中的电阻值，从而观察到电流、电压的变化。

可以将电路中的电流、电压与电阻的变化量进行测量，探究它们之间的关系。

通过实验可以得出：在恒定电压情况下，电流与电阻成反比例关系；在恒定电流情况下，电压与电阻成正比例关系。

2.电路中串联及并联电阻研究通过连接不同数量的滑动变阻器，可以组成串联电路或并联电路，从而对电路的电阻值、电阻变化量等进行测量研究。

实验发现，串联电路总电阻等于各电阻之和，而并联电路总电阻等于各电阻的乘积之和再除以各电阻之和。

3.欧姆定律实验研究将几个滑动变阻器组成电路，通过测量电路中电阻值和电流流经电路的电压值，可以计算出电路中的电阻和电流。

实验现象表明，当电路中的电阻值增加时，电流的流动速度减慢；当电路中电流大小增大时，电路中的电阻也随之增大。

三、滑动变阻器实验中要注意的问题1.手动操作滑动变阻器时，要注意不要强行移动电阻杆，应该轻拿轻放，避免损坏。

2.在实验过程中，一定要注意选择恰当安全规范的实验电源，使电源线条不要接触或插入插座或电源插头。

3.当进行串联或并联电路的实验时，要注意连接顺序和电阻数量，排除连接错误。

4.在实验中，还需要注意正确操作电路仪器设备，确保电路正常工作，数据的准确测量。

总之，滑动变阻器是初中物理电学实验中常用的器材，通过滑动变阻器可以对电路中电压、电流和电阻等进行探究，培养学生实验操作能力和对电学知识的理解。

初中物理滑动变阻器变阻器课件一、教学内容本节课选自人教版初中物理九年级《电路》章节，具体内容为第4节“滑动变阻器”。

详细内容包括滑动变阻器的结构、工作原理、接线柱的选择、接入电路的方法及其在电路中的应用。

二、教学目标1. 知识与技能：让学生理解滑动变阻器的结构、工作原理，学会正确使用滑动变阻器。

2. 过程与方法：通过实践情景引入、例题讲解、随堂练习，培养学生动手操作能力、观察分析能力和解决问题的能力。

3. 情感态度与价值观：激发学生对物理现象的好奇心，培养他们严谨的科学态度。

三、教学难点与重点重点：滑动变阻器的结构、工作原理及正确使用方法。

难点：接线柱的选择、滑动变阻器在电路中的作用。

四、教具与学具准备教具：滑动变阻器、电源、灯泡、开关、导线、电路图等。

学具：每组一套滑动变阻器、电源、灯泡、开关、导线等。

五、教学过程1. 实践情景引入：展示一个简单电路，通过改变电路中的电阻，观察灯泡亮度的变化，引发学生对变阻器的兴趣。

2. 例题讲解：讲解滑动变阻器的结构、工作原理，引导学生正确使用滑动变阻器。

3. 接线柱选择：通过图示和实际操作，让学生了解滑动变阻器接线柱的选择方法。

4. 滑动变阻器接入电路：讲解滑动变阻器在电路中的接入方法，并进行实际操作演示。

5. 随堂练习：让学生分组操作，连接一个带有滑动变阻器的电路，观察并分析电路现象。

六、板书设计1. 滑动变阻器2. 内容：结构：滑动变阻器的组成部分工作原理：滑动变阻器的工作原理接线柱选择：接线柱的选择方法电路应用：滑动变阻器在电路中的应用七、作业设计1. 作业题目：（1）简述滑动变阻器的结构及其工作原理。

（2）滑动变阻器接线柱的选择方法有哪些？（3）设计一个简单的电路，要求包含一个滑动变阻器，并说明其作用。

2. 答案：（1）滑动变阻器由电阻体、滑动触头、接线柱等组成。

其工作原理是通过改变滑动触头与电阻体的接触位置，从而改变接入电路的电阻值。

（2）接线柱的选择方法：一要看清滑动变阻器的最大阻值和接线柱的标识；二要确保接线柱与电路的其他部分连接正确。

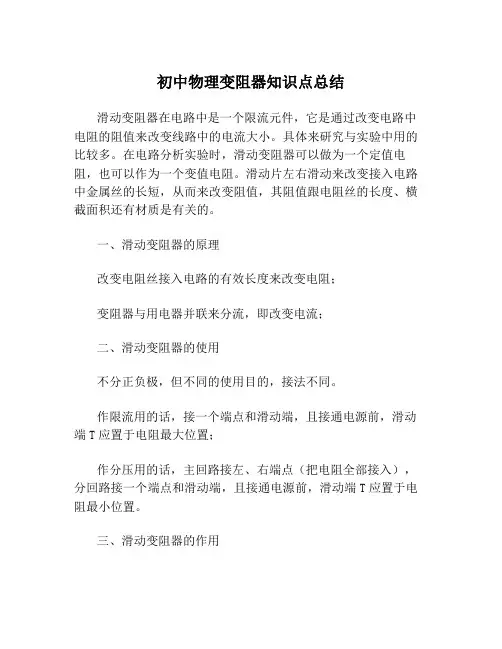

初中物理变阻器知识点总结
滑动变阻器在电路中是一个限流元件，它是通过改变电路中电阻的阻值来改变线路中的电流大小。

具体来研究与实验中用的比较多。

在电路分析实验时，滑动变阻器可以做为一个定值电阻，也可以作为一个变值电阻。

滑动片左右滑动来改变接入电路中金属丝的长短，从而来改变阻值，其阻值跟电阻丝的长度、横截面积还有材质是有关的。

一、滑动变阻器的原理
改变电阻丝接入电路的有效长度来改变电阻；
变阻器与用电器并联来分流，即改变电流；
二、滑动变阻器的使用
不分正负极，但不同的使用目的，接法不同。

作限流用的话，接一个端点和滑动端，且接通电源前，滑动端T应置于电阻最大位置；
作分压用的话，主回路接左、右端点（把电阻全部接入），分回路接一个端点和滑动端，且接通电源前，滑动端T应置于电阻最小位置。

三、滑动变阻器的作用
1、保护电路，即连接好电路，电键闭合前，应调节滑动变阻器的滑片P，使滑动变阻器接入电路部分的电阻最大。

2、通过改变接入电路部分的电阻来改变电路中的电流，从而改变与之串联的导体（用电器）两端的电压。

用电器接在变阻器的滑片上，此时，变阻器起分压器的作用，即改变电压
四、滑动变阻器的注意事项
1、使用前要根据滑动变阻器的具体规格，不仅阻值要符合，电流也必须小于允许通过的最大电流。

2、连接方式必须要为“一上一下”，即AC、AD或BC、BD。

3、通电前，要把滑动变阻器的阻值调到最大。

2024年初中物理滑动变阻器变阻器课件一、教学内容本节课选自人教版初中物理教材八年级下册第十七章第二节的《变阻器》，详细内容为介绍滑动变阻器的构造、原理、接线柱的选择、接入电路的方法及其在实际应用中的使用。

二、教学目标1. 知识与技能：使学生理解滑动变阻器的构造及变阻原理，掌握滑动变阻器的接线柱选择和接入电路的方法。

2. 过程与方法：通过实践情景引入和例题讲解，培养学生动手操作能力和问题解决能力。

3. 情感态度与价值观：激发学生对物理学习的兴趣，提高学生对科学技术的认识和尊重。

三、教学难点与重点1. 教学难点：滑动变阻器的接线柱选择和接入电路的方法。

2. 教学重点：滑动变阻器的构造、原理以及在电路中的应用。

四、教具与学具准备1. 教具：滑动变阻器、电流表、电压表、电源、导线、灯泡等。

2. 学具：学生分组实验器材一套。

五、教学过程1. 实践情景引入：展示一个实际应用的滑动变阻器调节灯泡亮度的电路，引导学生观察并思考。

2. 知识讲解：（1）介绍滑动变阻器的构造和原理。

（2）讲解滑动变阻器的接线柱选择和接入电路的方法。

3. 例题讲解：讲解一道应用滑动变阻器的实际例题，引导学生掌握解题方法。

4. 学生分组实验：每组学生动手操作，使用滑动变阻器调节灯泡亮度，观察电流和电压的变化。

5. 随堂练习：布置几道有关滑动变阻器的练习题，巩固所学知识。

六、板书设计1. 《变阻器》2. 内容：（1）滑动变阻器的构造和原理。

（2）滑动变阻器的接线柱选择和接入电路的方法。

（3）滑动变阻器在实际应用中的使用。

七、作业设计1. 作业题目：（1）简述滑动变阻器的构造和原理。

（2）滑动变阻器接入电路时，如何选择接线柱？（3）设计一个滑动变阻器调节灯泡亮度的电路。

2. 答案：（1）滑动变阻器的构造：由电阻丝、滑动触头、接线柱等组成。

原理：通过改变电阻丝的长度，从而改变接入电路的电阻值。

（2）选择接线柱：一上一下或一下一上接入电路。

（3）见附件。

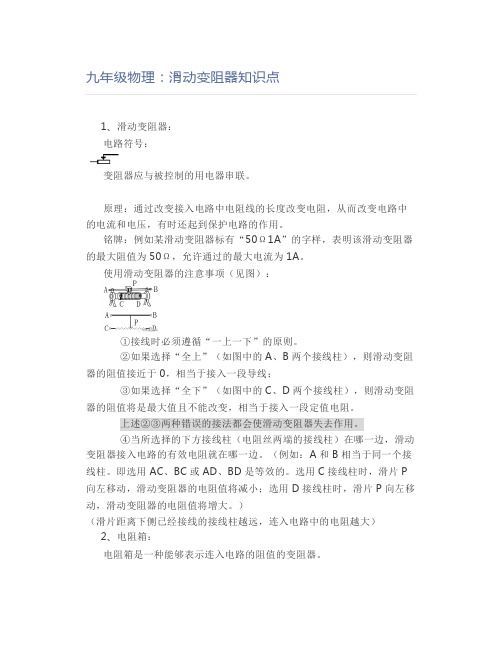

九年级物理：滑动变阻器知识点1、滑动变阻器：电路符号：变阻器应与被控制的用电器串联。

原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。

铭牌：例如某滑动变阻器标有“50Ω1A”的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。

使用滑动变阻器的注意事项（见图）：①接线时必须遵循“一上一下”的原则。

②如果选择“全上”（如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。

上述②③两种错误的接法都会使滑动变阻器失去作用。

④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。

（例如：A和B相当于同一个接线柱。

即选用AC、BC或AD、BD是等效的。

选用C接线柱时，滑片P 向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大。

）（滑片距离下侧已经接线的接线柱越远，连入电路中的电阻越大）2、电阻箱：电阻箱是一种能够表示连入电路的阻值的变阻器。

电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。

3、滑动变阻器与电阻箱的比较：相同点：滑动变阻器和电阻箱都能起到改变电阻，从而改变电路中的电流和电压的作用。

不同点：①滑动变阻器有4种接法，电阻箱只有1种接法；②电阻箱能直接读出连入电路的阻值，而滑动变阻器不能读数；③滑动变阻器能够逐渐改变连入电路的电阻，而电阻箱不能连续改变连入电路的电阻。

中考物理重难点—变阻器考点分析变阻器种类一般初中阶段遇到的变阻器有三种：滑动变阻器、旋钮式电阻箱、插块式电阻箱。

1.滑动变阻器：工作原理是通过改变接入电路电阻线的长度来改变自身电阻，从而逐渐改变电路中的电流大小。

滑动变阻器能够逐渐地改变连入电路的电阻，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。

2.电阻箱：电阻箱是一种可以调节电阻的并且能够显示出电阻阻值大小的变阻器。

电阻箱能表示出连入电路中的阻值大小，但阻值变化是不连续的。

旋钮式电阻箱上的“×1000”，表示这是数据的千位，和水表读数相似。

图中读数是3204Ω.插块式电阻箱则是拔掉那个铜塞，就表示对应的电阻接入电路中，如果拔掉多个铜塞，只要将拔掉的铜塞下方所对应的电阻值加起来即可。

1. (多选)如图所示，A、B、C、D是滑动变阻器的四个接线柱，将该滑动变阻器与一只小灯泡串联后接入电路改变灯泡的亮度，由此判断该滑动变阻器接入电路中的两个接线柱应为( )A．接线柱A和DB．接线柱B和DC．接线柱C和DD．接线柱A和B答案：AB2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是( )答案：C3. 如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是______(填“导体”或“绝缘体”)，还能说明导体的电阻与________有关．受此启发，人们制造了一种可以改变电阻的元件，叫做______________．答案：导体导体长度4.如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少．则( )A．油量增加，R1的电阻值增大，油量表指针偏转变小B．油量增加，R1的电阻值减小，油量表指针偏转变大C．油量减少，R1的电阻值增大，油量表指针偏转变大D．油量减少，R1的电阻值减小，油量表指针偏转变小5. 如图为“用滑动变阻器改变电流”的实验．(1)在闭合开关前，滑片P应移动到最______(填“左”或“右”)端．(2)滑片向A端滑动时，小灯泡______(填“变亮”“变暗”或“不变”)(3)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是__________________________________________________________．答案：(1)左(2)变暗(3)滑动变阻器接入的是下面两个接线柱。

初中物理变阻器教案【优秀7篇】（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用范文，如工作总结、策划方案、演讲致辞、报告大全、合同协议、条据书信、党团资料、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides various types of practical sample essays for everyone, such as work summary, planning plan, speeches, reports, contracts and agreements, articles and letters, party and group materials, teaching materials, essays, other sample essays, etc. Please pay attention to the different formats and writing methods of the model essay!初中物理变阻器教案【优秀7篇】作为一位杰出的教职工，常常需要准备教案，教案是教学活动的总的组织纲领和行动方案。

第4节变阻器一、变阻器电阻类型有：[定值]电阻和变阻器[也叫可变电阻]。

12、变阻器：能改变接入电路中电阻大小的元件叫做变阻器。

变阻器在电路图中的符号为：。

3、滑动变阻器：[1]、构造：瓷筒、线圈、滑片、金属棒、接线柱[2]、变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。

[3]、使用方法：选、串、接、调①、根据铭牌选择合适的滑动变阻器；②、串联在电路中；③、接法：“一上一下”；④、接入电路前应将电阻调到最大。

[4]、铭牌的意义：例如：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。

1.5A表示滑动变阻器允许通过的最大电流为1.5A.。

4、旋盘式电阻箱[1]、结构：两个接线柱、旋盘。

[2]、变阻原理：转动旋盘，可以得到0～9999.9之间的任意阻值。

[3]、读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。

5、插孔式电阻箱[1]、结构：铜块、铜塞，电阻丝。

[2]、读数：拔出铜塞所对应的电阻丝的阻值相加，就是连入电路的电阻值。

二、变阻器的应用1、用法：变阻器标有最大电阻和允许通过的最大电流，使用时根据需要进行选择，不能使通过的电流超过最大电流，否则会烧坏变阻器。

通过在使用前将阻值调到最大。

2、作用：[1]、通过改变电路中的电阻，改变电路中的电流和部分电路两端的电压。

[2]、保护电路。

3、电位器常用于家用电器音量调节的一种变阻器，也可用于其他电器上。

通过机械式旋钮调节阻值的大小。

4、除了机械式电位器外，还有数字电位器。

数字电位器[与机械式电位器相比有：可程序控制阻值、耐震动、噪声小、寿命长、搞环境污染等优点]。

【典型例题】类型一、电阻影响电阻大小的因素1.把甲、乙两段电阻线接在相同的电压下，通过甲电阻线中的电流大于通过乙电阻线中的电流，忽略温度的影响，下列判断中错误的是（）A．甲、乙两电阻线的材料、长短、粗细不可能完全相同B．当它们材料、粗细都相同时，甲线长，乙线短C．当它们材料、长度都相同时，甲线粗，乙线细D．当它们长度、粗细都相同时，两线的材料一定不同【思路点拨】电阻是导体自身的一种特性，大小只与导体的长度、材料、横截面积和温度有关，与导体两端的电压及通过导体中的电流大小无关。

初中物理滑动变阻器变阻器课件一、教学内容本节课我们将学习人教版八年级物理下册第十七章《电与磁》的第二节“变阻器”。

具体内容包括：理解滑动变阻器的构造、工作原理及在电路中的应用；掌握滑动变阻器的接线方法；了解滑动变阻器在电路中的作用。

二、教学目标1. 知道滑动变阻器的构造、工作原理，能够正确描述滑动变阻器在电路中的作用。

2. 学会滑动变阻器的接线方法，并能正确地将滑动变阻器接入电路中。

3. 能够运用滑动变阻器设计简单的电路，解决实际问题。

三、教学难点与重点教学重点：滑动变阻器的构造、工作原理、接线方法以及在电路中的作用。

教学难点：滑动变阻器的接线方法及其在电路中的应用。

四、教具与学具准备1. 教具：滑动变阻器、电路图、演示电路板、电源、灯泡、导线等。

2. 学具：滑动变阻器、电路图、实验盒、电源、灯泡、导线等。

五、教学过程1. 实践情景引入：通过展示一个简单的电路，当改变滑动变阻器的阻值时，电路中的灯泡亮度发生变化，引发学生思考。

2. 知识讲解：（1）滑动变阻器的构造与工作原理。

（2）滑动变阻器的接线方法。

（3）滑动变阻器在电路中的作用。

3. 例题讲解：讲解一道关于滑动变阻器的应用题，让学生理解滑动变阻器在实际电路中的作用。

4. 随堂练习：让学生根据所学知识，设计一个简单的电路，运用滑动变阻器控制灯泡的亮度。

六、板书设计1. 滑动变阻器2. 内容：（1）构造与工作原理（2）接线方法（3）在电路中的作用七、作业设计1. 作业题目：设计一个电路，使用滑动变阻器控制灯泡的亮度，并画出电路图。

2. 答案：根据电路图，连接相应的元件，通过调节滑动变阻器，使灯泡亮度发生变化。

八、课后反思及拓展延伸1. 反思：本节课学生对滑动变阻器的理解程度，以及对课堂内容的掌握情况。

2. 拓展延伸：引导学生思考滑动变阻器在生活中的应用，如电位器、音量控制器等，激发学生学习兴趣。

重点和难点解析：1. 滑动变阻器的接线方法。

2. 滑动变阻器在电路中的作用。

九年级全一册第十六章第4节变阻器一、简答题1．选取一根自动铅笔芯，照下图连接电路。

使铅笔芯一端的夹子固定，移动另一端的夹子，观察小灯泡的亮度。

小灯泡的亮度怎样变化？为什么会这样变化？二、填空题2．滑动变阻器是靠改变来改变电阻的，从而可以改变电路中的；使用滑动变阻器时，应将它与所要控制的电路联。

3．滑动变阻器是利用改变来改变电阻，从而改变电路中的电流。

一滑动变阻器上标有“50Ω，2A”的字样，2A表示的意思是。

如图表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，电阻值变大的是。

4．如图所示是小明家台灯亮度调节旋钮的结构图，它实质是一个，A、B、C是它的三个接线柱，P为旋钮触片，将该装置接入电路中，当顺时针旋转旋钮触片时，灯泡亮度变亮，则应将接线柱（选填“A、B”、“B、C”或“A、C”）连接入电路中。

5．“用滑动变阻器改变电流”的实验电路如图所示。

甲、乙、丙三位同学各自将变阻器接入电路，闭合开关后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，且一直很暗，这可能是选用了变阻器的（选填“A”、“B”、“C”、“D”）两个接线柱；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是选用了变阻器的（选填“A”、“B”、“C”、“D”）两个接线柱；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是滑片处。

三、实验题6．如图所示，用滑动变阻器改变小灯泡的亮度：（1）开关闭合前，滑动变阻器的滑片P应滑到（选填“A”或“B”）端；（2）开始实验后，甲同学发现无论如何移动滑片P，小灯泡的亮度都不发生变化，而且一直很亮，这可能是；（3）改正错误后，要想使小灯泡变亮，滑片应向（选填“左”或“右”）端滑动，这时电流表的示数将。

（选填：“变大”、“变小”或“不变”）7．探究滑动变阻器的作用。

如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图。

（1）在虚框内画出相应的电路图；（2）在开关闭合前，滑动变阻器的滑片P应该放在（填“A”或“B”）端；（3）若要使灯泡变亮，滑片P应向（填“A”或“B”）端滑动，这时电流表的示数将（填“变大”、“变小”或“不变”）；（4）某同学利用上述电路的工作原理设计并制作了一种自动测定油箱内油面高度的装置，如图所示，从油量表指针所指的刻度就可以知道油面的高度。
