物理人教版九年级全册四 变阻器.4《变阻器》课件

物理人教版九年级全册四 变阻器.4《变阻器》课件

3、如图14-1所示，当滑动变阻器滑片向
右移动时，下列说法正确的是 （ C ）
A、连入电路的电阻变小， 电路中的电流变大。
B、连入电路中的电阻变小， 电路中电流变小。
C、连入电路的电阻变大， 电路中的电流变小。
D、连入电路的电阻变大， 电路中电流变大
4. 要使变阻器的滑片向右运动时电流表的 读数减小，M、N应与变阻器上哪两个接线 柱相连？有几种接法？
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
P
6.技术参数：
Байду номын сангаас
二、滑动变阻器的应用
1、作用：通过改变电阻的大小而从改变电路中电 流的大小。
2. 滑动变阻器的接法：
A√ C× E√
B√ D× F√
3、 滑动变阻器的使用方法
（1）、一般要把串联在电路中
（2）、一上一下搭配好 （3）、使用前应将滑片放在阻值最大位置
三、旋盘式变阻箱
旋盘式变阻箱的读数
读数方法：
1、盘下三角符号 对应的数字乘 以相应的倍数
2、把各盘表示的 数值相加记得 结果。
阻值：427欧

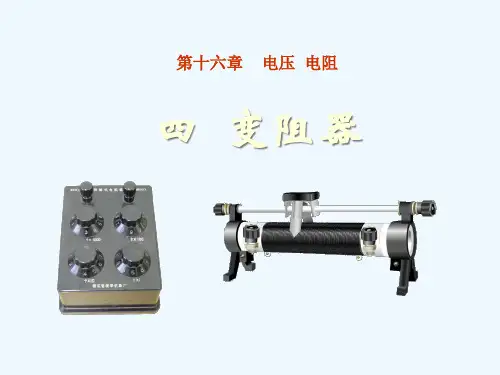

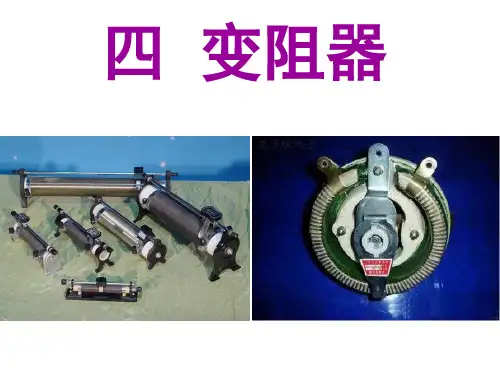

常见的变阻器
知识要点
1：变阻器的结构、符号和结构示 意图
2：变阻器的原理和作用 3：变阻器的连接方法 4：变阻器的使用
反馈练习
1、滑动变阻器的铭牌上标有“30欧、2安”的字样， 它表示该滑动变阻器的（最大阻值）为30欧， 允许通过的 （ 最大电流）为2安。 2、当把图中滑动变阻器的滑片向左移动时，连入 电路的电阻变（ 小 ）， 电路中的电流变（ 大 ） 灯泡的亮度变（ 亮 ）

人教版九年级物理全册-1变阻器-课件(共16页)

人教版九年级物理全册-1变阻器-课件(共16页)
向左移动时，都能使电路中的电流变大的是 （D）
（A）甲和乙
（B）丙和丁
（C）甲和丙
（D）甲和丁
C
D
P
A 甲
B
C
D
P
A 乙
B
C
D
P
A 丙
B
C
D
P
A 丁
B
4.一个滑动变阻器铭牌上标有“20Ω 1A”的字 样，它的意思是指变阻器的 ( D )
(A)电阻最小值是20Ω,允许通过的最大电流是1A (B)电阻最小值是20Ω,允许通过的最小电流是1A (C)电阻最大值是20Ω,允许通过的最小电流是1A (D)电阻变化范围是0－20Ω,允许通过的最大电流 是1A
如何用铅笔芯改变小灯泡的亮度? 金属丝
想一想：通过什么原理改变灯的亮度？
• 改变连入电路中电阻线的长度来改变电路中的电阻，从而改 • 变电路中的电流.让灯的亮度产生改变
• 用金属丝来改变接入电路中的电阻有怎样的缺点呢？ • 长度有限，灯的亮度变化不大
变阻器：能改变接入电路中电阻大小的原件。
1、结构图
AC,AD接入电路
P
(1)
P
(2)
BC,BD接入电路
P
(3)
P
(4)
AB,CD接入电路
(5)
(6)Biblioteka 四、铭牌上标有什么？其含义是什么？ “20Ω 2A”是什么意思？
• 变阻器的最大阻值是20Ω，允许通过的最大电流是2A。(否则会 烧坏变阻器)
变阻器的应用
调光台灯
调速器等 调温电熨斗
P71动手动脑 学物理第4题
1.了解常用的滑动变阻器的结构。 2.能正确使用滑动变阻器。 3.会用滑动变阻器来控制电路中灯泡的亮度。

人教版九年级物理全册《变阻器》PPT课件 PPT

人教版九年级物理全册《变阻器》PPT课件 PPT

思 考
接入电路的接线柱AB
C
D C
P
D A B
A
B
相当于接入一个定值电阻，电阻最大且不变
接入电路的接线柱CD
C
D C
P
D A B
A
B
相当于接入一根导线，电阻最小且不变
（1）接入电路的接线柱BC
C
D C
P
D A B
A
B
接入电路的电阻丝为？
PB
向右移动滑动变阻器电阻将？
变小
（2）接入电路的接线柱BD
巩固练习：
1 、在如下图的滑动变阻器接法中，当滑
片P向左滑动时，电阻变大的是（ D）
2 、以下四种接法中，接法错误，不起电阻 作用，并造成电路中电流过大的是（ D ）； 只起定值电阻作用，而不能改变电路中电流大小 （ B ）。
A
B
C
D
3 、如图所示的电路，滑动变阻器的滑 片P向左移动时，若灯始终发光，则（ B ） A．灯变亮，电流表示数减小 B．灯变亮，电流表示数增大 C．灯变暗，电流表示数增大 D．灯变暗，电流表示数减小
实验:探究滑动变阻器的作用 电路图 S
二、变阻器的应用
电位器
数字电位器
能表示出阻值的变阻器。
旋钮式电阻箱
内部结构
课堂小结
一、滑动变阻器 1、原理：通过改变连入电路中电阻线的长度来改变 电阻,从而改变电流。 2、构造： 3、结构示意图： 4、元件符号： 5、连接方法： （1）串联接入电路； （2）连接“一上一下”两个接线柱。 6、注意事项： （1）在闭合开关之前，应将滑片置于阻值最大端。 （2）不能超过滑动变阻器允许通过的最大电流 二、电位器是变阻器在生活中的应用。

物理人教版九年级全册变阻器4变阻器(新版)新人教版精品PPT课件

物理人教版九年级全册变阻器4变阻器(新版)新人教版精品PPT课件

第四节 变阻器
台灯
收音机
思考问题（1）
台灯和收音机是采用什 么方法使其亮度和音量 发生变化的？
1、台灯调光器可调节灯泡的亮度 2、用音量开关可调节电视机、音响等音量 3、用变速开关可调节电扇的转速 你知道灯光的亮暗、声音的强弱等是怎么控制 的吗？
问题：灯光的亮暗、声音的强弱是怎么控制的？ 实验：注意观察电流表的示数如何变化时灯
铅笔芯
现象：
实验总结
当铅笔芯连入电路中的长度变长时，电流 表示数 变小 ，灯泡亮度 变暗 。
当铅笔芯连入电路中的长度变短时，电流 表示数 变大 ，灯泡亮度 变亮 。
一、变阻器
能改变接入电路中电阻大小的元件叫做变阻器。
滑动变阻器
电位 器
电阻箱
滑动变阻器：
1、构造：
瓷管
金属滑片P
金属杆
支架
表面涂有绝缘层的电阻丝
1 0.2
A
20|1A
油面上升时，杠杆左端上翘，变阻器R连 入电路中的电阻 变小 ，油量表（电流表） 的示数 变大 。
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
原理：
通过改变接入电路中电阻线的 长度去改变电阻

新人教版九年级物理课件变阻器34张ppt

新人教版九年级物理课件变阻器34张ppt

• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
T H E E N D 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。下午2时2分17秒下午2时2分14:02:1721.3.5
谢谢观看
。2021年3月5日星期五下午2时2分17秒14:02:1721.3.5
15、会当凌绝顶，一览众山小。2021年3月下午2时2分21.3.514:02March 5, 2021
16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021年3月5日星期五2时2分17秒14:02:175 March 2021
2.如图为观察滑动变阻器作用的实验 器材，将所有器件连接起来，要求 滑动变阻器滑片P向右滑动，电流表 示数变大，灯泡变亮。
P
3.如图所示是汽车油量表工作原 理的示意图。图中虚线框内的装 置相当于简单机械中的杠杆。
（1）图中R是电学中的什么元
件：
；
（2）油量表是用 表改装的；
（3）当油量减少时，R的电阻值 将 ，此时电路中的电流将 _____(选填“增大”或“减小”)。
谢谢指导
9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。2 1.3.521.3.5Friday, March 05, 2021

《变阻器》人教版九年级初三物理PPT课件

《变阻器》人教版九年级初三物理PPT课件

课堂小结
变阻器 滑动变阻器
构造：瓷筒、线圈、滑片、金属棒、接线柱等 原理：通过改变接入电路中的电阻丝长度来改变电阻 接法：“一上一下”
应用：电位器
作用：改变电路中的电流和部分电路两 端的电压；保护电路
优点：能够连续改变接入电路的电阻 缺点：但不能显示接入电路的阻值大小
重点：滑动变阻器的原理及使用. 难点：正确使用与连接滑动变阻器.
课堂活动
观察思考 把台灯接上电源，开灯调节亮度。 你知道它是怎样调节灯光亮度的吗?
做做想想 1.沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？ 2.随着铅笔芯接入电路的长度变化，灯泡的亮度会怎样变化？
铅笔芯
实验现象及原因分析
1.（1）当铅笔芯连入电路中的长度变长时，灯泡亮度变暗. （2）当铅笔芯连入电路中的长度变短时，灯泡亮度变亮. 2.这是由于:铅笔芯连入电路中的长度改变，使接入电路的电阻值改变，造成 通过灯泡的电流的变化. 3.变阻器：能改变接入电路中电阻大小的元件叫做变阻器.
连入电路 的接线柱
A、D A、C B、D B、C A、B C、D
滑片向左滑
接入电路的阻值 灯的亮度变
变化
化
AP、变小 AP、变小 BP、变大 BP、变大 AB、不变 CD、不变
变亮 变亮 变暗 变暗 不变 不变
C A
接入电路 的示意图
D B
√
√ √ √ × ×
一、滑动变阻器
滑动变阻器连接方法小结：
一、滑动变阻器
7. 实验：用滑动变阻器改变小灯泡的亮度
想一想：开关闭合前应将滑片放到什么位置上？ 滑片P离下端接线柱最远的位置
一、滑动变阻器
8.用滑动变阻器控制电阻两端的电压 （1）根据电路图，连接实物

1变阻器课件人教版九年级物理全一册

1变阻器课件人教版九年级物理全一册
不能。因为接入的是两个下接线柱，导致滑动变阻器不能变阻，灯泡亮度不 能产生改变，且灯泡亮度较暗。
人民教育出版社 九年级 | 全一册
3.图16.4-9是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时 ，连入电路的电阻变小的是哪个?
D
4、图16.4-10是一种测定油箱内油量的装置。其 中R是滑动变阻器的电阻片，滑动变阻器的滑片 跟滑杆连接，滑杆可以绕固定轴O转动，另一端 固定着一个浮子。油箱中的油量减少时，油面降 落，浮子随液面落下，带动滑杆使滑动变阻器滑 片向上移动，从而改变了电路中电流表的示数。 因此，电流表上一定的示数便对应着油面的一定 高度，把电流表刻度盘改为相应的油量体积数， 就可以直接读出油箱中的油量。请问:在这个装置 中，电流表示数越大，表示油箱中的油量越多还 是越少?请说明理由。
人民教育出版社 九年级 | 全一册
由图可知，油少，滑片上移，电阻增大，电流表示数减少。所以电流表示数越 大，说明油量越多。
课后作业： 基础训练88-91页 晚上十点前写完上传照片。 周四讲本周两次作业
人民教育出版社 九年级 | 全一册
若右端夹子左移，小灯泡亮度会如何改变？为 什么？
人民教育出版社 九年级 | 全一册
小灯泡会变亮。因为在其他条件不变的情况下，导体长度变短，电阻变小。
变阻器
能改变接入电路中电阻大小的元
件就叫做变阻器。如图，是学生实
验中常用到的滑动变阻器。电阻丝外
C
边涂有绝缘层，密绕在绝缘管上。白
线表示绝缘曾层已被挂掉，电阻丝可
滑片P上的铭牌
实验：练习使用滑动变阻器
1. 视察滑动变阻器的结构 为什么与滑片接触处的电阻丝的绝缘层被刮去？
人民教育出版社 九年级 | 全一册

人教版九年级全一册物理变阻器课件

人教版九年级全一册物理变阻器课件
人教版 九年级全一册物理 第4节 变阻器 课件 (共18张PPT)
人教版 九年级全一册物理 第4节 变阻器 课件 (共18张PPT)
六种接法比较：
C
D
A
PB
(1)
C
D
A
PB
(3)
C
D
A
B
(5)
C
D
A
PB
(2)
C
D
A
PB
(4)
C
D
A
B
(6)
人教版 九年级全一册物理 第4节 变阻器 课件 (共18张PPT)
四 变阻器
现在有一只灯泡，已接 入电路，怎样使它的亮 度发生改变？
电阻变化
电流变化
亮度变化
演示
用电阻丝改变小灯泡的亮度?
现象：
当电阻丝 连入电路 中的长度
变长时 变短时
灯泡变暗 灯泡变亮
启示：
改变长度
ห้องสมุดไป่ตู้
改变电阻
交流与评价
用刚刚装置中的电阻丝来改 变电阻从而改变灯泡亮度， 有什么缺点？如何改进？
人教版 九年级全一册物理 第4节 变阻器 课件 (共18张PPT)
2、如图所示,要使灯泡的亮度变暗, 则必须使变阻器接入电路部分的电阻 变__大___，滑片P应向__右____移动，此 时电流表的示数变_小____。
人教版 九年级全一册物理 第4节 变阻器 课件 (共18张PPT)
巩固提高 人教版 九年级全一册物理 第4节 变阻器 课件 (共18张PPT)
2.变阻器铭牌上标注 数字的意义是什么？
3.使用前要将滑动变阻器的电阻调到什 么位置值？为什么？
人教版 九年级全一册物理 第4节 变阻器 课件 (共18张PPT)

物理人教版九年级全册四、变阻器

物理人教版九年级全册四、变阻器

３、使用A、Ｃ（一上一下）两个接线柱：
A
C
D
p
A
B
AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。
4、使用A、D（一上一下）两个接线柱：
A
C
D
p
A
B
AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。
5、使用B、C（一上一下）两个接线柱：
1、通过调节其电阻，改变电路中的 电流。 2、保护电路
课堂练习
1.滑动变阻器是靠改变接入电路中的电＿阻＿长＿度＿ 来改变电阻的器件。
2.如图示，当把滑动变阻器接入电路后，滑片P 向右滑动时，电路电阻变大，此时与电路相连接 的接线柱应是 （ C ）
（A）C和D （B）B和D （C）A和C （D）B和A
方法有改变导体的＿材＿料、长＿度＿、横＿截面＿积 和＿温度＿。 而最方便的是改变＿（＿接入＿电＿路中）导体的长度 ＿。
想想做做
用铅笔芯改变电路中的电流
现象：
实验总结
当铅笔芯连入电路中的长度变长时，灯泡 亮度 变暗,电流 变小 。
当铅笔芯连入电路中的长度变短时，灯泡 亮度 变亮 ，电流 变大 。
启示：改变连入电路中电阻线的 长度 ， 可以改变接入电路中的 电阻 ,从 而可以改变电路中的 电流 。
第十六章 第４箱音量的变化
剧场在演出时，我们看到，灯光从亮逐渐变 暗，又从暗逐渐变亮的现象。现在有一只灯 泡，已接入电路，怎样使它的亮度发生改变 ？
提出问题：不改变电源电压，怎样可以 改变电流的大小？
改变电阻
改变电流
思考：用什么办法可以改变导体的电阻？ 你认为哪种方法更方便简单？

新人教版9年级物理全册PPT课件 变阻器

新人教版9年级物理全册PPT课件 变阻器

油面上升時，杠杆左端上翹，變阻器
R連入電路中的電阻
變小
，
油量表（電流錶）的示數 變大
。
C
AC
（1）接入哪兩個接線柱，移動滑片，電阻是不 變的?即滑動變阻器相當於一個定值電阻。
（2）接入哪兩個接線柱，無論怎樣移動滑片， 電阻都幾乎為零？
（3）接入哪兩個接線柱，移動滑片，電阻隨著 滑片的移動而改變？向哪個方向移動電阻 是變大？
變阻器
定義：
變阻器就是通過改變電路中的 __電__阻__線__的__長__度___來改變電阻的器件。
幾種變阻器
銘牌的意義
每一個變阻器都有規定 的最大電阻和允許通過 的最大電流，這就是變 阻器銘牌上參數的含義
實驗前需要按照變阻器 銘牌選擇合適的變阻器
通常在閉合開關前將電 阻調到最大
滑動變阻器的結構示意圖和符號
C
D
P
A
B
P
C
DPAB来自P(1)P
(2)
P
(3)
P
(4)
(5)
(6)
C
D
相當於接
A
B 入一根導線
C
D
相當於接
A
B 入一個定值電
阻
滑動變阻器的正確連接方法
1.串聯在電路中 2.連接“一上一下”兩個接線柱
變阻器
規格及使用注意事項：
允許通過的最大電流
規格：如：“50Ω 1.5A”、 “10Ω 2A”
最大阻值
注意事項：
在閉合開關之前，應將滑片置於阻 值最大處。
思考：
➢ 要使燈泡和變阻器中的電流大小相同，變阻器應 該與燈泡串聯還是並聯？
串聯。
➢ 要使燈泡由暗變亮，接通電路前應將滑片放到什 麼位置上？把你設計的實驗電路圖畫在下面。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

§ 16.4 (1) 变阻器
★教学目标
一、知识与技能
1. 巩固电阻的大小跟导体的种类等因素有关.
2. 知道滑动变阻器的构造，会把滑动变阻器正确地连入电路来改变电路中的电流.
二、过程与方法
1. 知道变阻器的使用方法
2. 通过学生探究活动，让学生掌握一种探究方法一一控制变量法.
三、情感态度与价值观
1. 通过了解半导体及超导在现代科技中的应用，开阔视野，激发学生求知欲.
2. 通过多种活动形式，联系学生生活实际，培养学生对科学探索的热爱.
★课程重点（内容）
1、复习影响电阻大小的因素：材料种类、长度、横切面积、温度
2、知道滑动变阻器的构造及原理，会画变阻器的符号和结构示意图。

3、正确使用滑动变阻器
★难点一一根据要求正确理解变阻器
★考点一一变阻器在电路中的作用
★教具一一变阻器、电路板
★过程
、原理：改变接入电路的电阻丝的长度来改变电阻。

、构造：电阻丝、瓷筒、金属棒、金属滑片、四个接线柱
1、结构示意图：
M、N接A、D，P右移，AP T RV变暗；接A、C,
P右移，AP T R J「变暗.
M、N接B、C，P右移，AP J R J 变亮接B、D，P
右移，AP J R J凶变亮。

（属错接）
接C D,接入电阻为零，不能改变灯的亮暗接A、B
接入电阻最大，不能改变灯的亮暗
四、正确使用滑动变阻器
1.“一上一下”正确接入
2.不能“同上同下”错误接入
3. 滑片越靠近下端接线柱，接入电阻越小。

4. 为防止开关闭合时I过大，滑片P开始要滑到最大阻值处。

五、滑动变阻器上的铭牌
女口1.5A ——允许通过的最大电流为1.5A
20 Q――最大阻值为20 Q
★小结
引导学生归纳、总结本课内容。

★作业动手动脑学物理
★板书设计
滑动变阻器
原理：通过改变导体在电路中的长度来改变电阻构造：电阻丝绕成的线圈、绝缘管、金属棒、滑片结构示意图：
c D
电路图中的符号：<
使用规则：
a. 首先观察变阻器的铭牌，弄清变阻器的最大值和允许通过的最大电流.
b. 连接时要将滑动变阻器的“一上、一下”两个接线柱串联接入所要控制的电路中•
c. 闭合电路前，应将滑动变阻器滑片调到阻值最大的位置上.
★反思。
