九年级物理全册16.4变阻器练习题新版新人教版

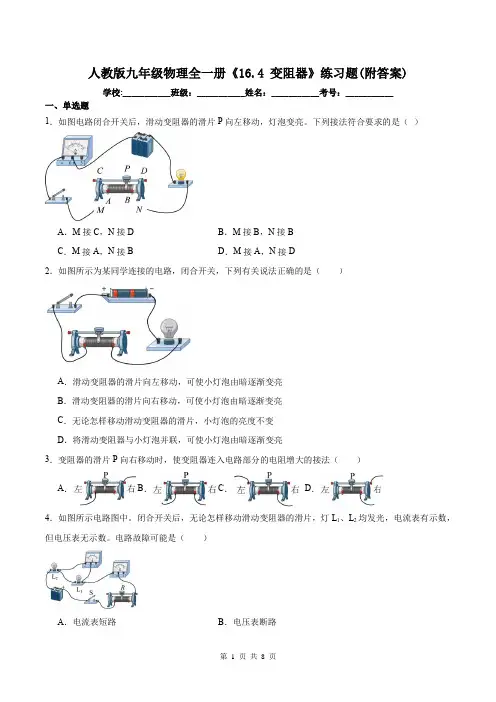

人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。

下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。

闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。

电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。

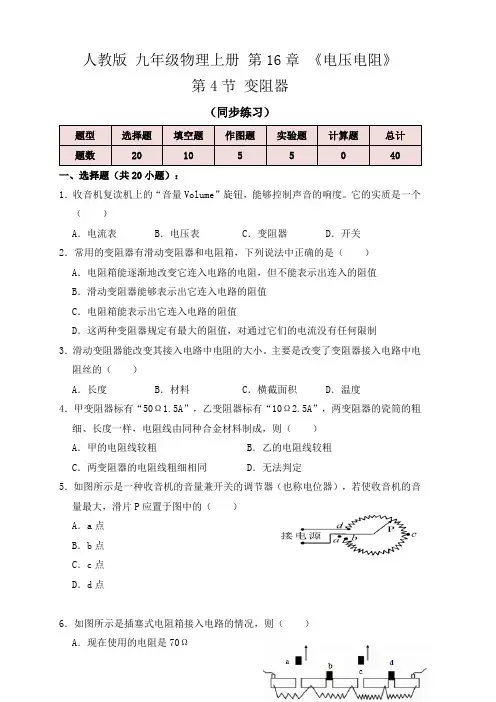

人教版九年级物理上册第16章《电压电阻》第4节变阻器（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 5 5 0 40 一、选择题（共20小题）：1．收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。

它的实质是一个（）A．电流表B．电压表C．变阻器D．开关2．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值B．滑动变阻器能够表示出它连入电路的阻值C．电阻箱能表示出它连入电路的阻值D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制3．滑动变阻器能改变其接入电路中电阻的大小。

主要是改变了变阻器接入电路中电阻丝的（）A．长度B．材料C．横截面积D．温度4．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗 B．乙的电阻线较粗C．两变阻器的电阻线粗细相同 D．无法判定5．如图所示是一种收音机的音量兼开关的调节器（也称电位器），若使收音机的音量最大，滑片P应置于图中的（）A．a点B．b点C．c点D．d点6．如图所示是插塞式电阻箱接入电路的情况，则（）A．现在使用的电阻是70ΩB．将铜塞a插上，使用电阻为80ΩC．将全部铜塞插上，使用电阻为0ΩD．将铜塞都插上，使用电阻100Ω7．如图所示是插入式电阻箱的结构示意图。

若要使电阻箱AB之间的阻值为8Ω，下列方法可行的是（）A．插入1、2B．插入2、3C．插入4、5D．插入3、58．图中，电阻箱的示数为（）A．2011ΩB．1021ΩC．2101ΩD．1102Ω9．如图所示，电阻箱的示数为（）A．2057ΩB．1111ΩC．2103ΩD．1102Ω10．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。

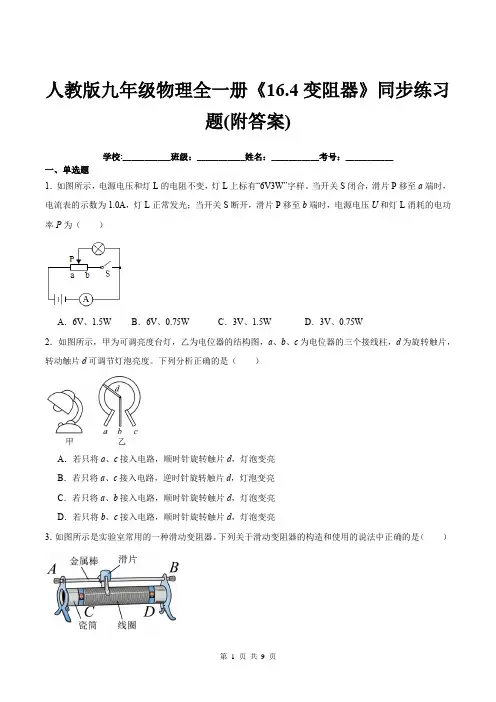

人教版九年级物理全一册《16.4变阻器》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V、1.5W B．6V、0.75W C．3V、1.5W D．3V、0.75W2．如图所示，甲为可调亮度台灯，乙为电位器的结构图，a、b、c为电位器的三个接线柱，d为旋转触片，转动触片d可调节灯泡亮度。

下列分析正确的是（）A．若只将a、c接入电路，顺时针旋转触片d，灯泡变亮B．若只将a、c接入电路，逆时针旋转触片d，灯泡变亮C．若只将a、b接入电路，顺时针旋转触片d，灯泡变亮D．若只将b、c接入电路，顺时针旋转触片d，灯泡变亮3．如图所示是实验室常用的一种滑动变阻器。

下列关于滑动变阻器的构造和使用的说法中正确的是（）A．滑片与金属杆之间是绝缘的B．瓷筒与线圈之间能导电C．瓷筒上缠绕的每一圈线圈之间应彼此绝缘D．同时使用四个接线柱中的两个接入电路来改变电阻，共有6种不同接法4．滑动变阻器的电阻能改变，是由于改变了A．电阻线的长度B．电阻线的横截面积C．电阻线的材料D．电阻线的密度5．如图所示是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与金属杠杆的一端相连，下列判断正确的是()A．油量表是电压表改装而成的B．R和R′是并联的C．油位越高，通过R的电流越大D．油量减少，油量表指针偏转变大6．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗7．关于如图所示的四个情境，下列说法中正确的是（）A ．甲图，音量键电位器通过改变接入电路电阻丝的长度来改变音量B ．乙图，电路中干电池正、负极对调后，LED 灯亮度会稍微变暗C ．丙图，开关闭合后，用导线触接2L 两端时，1L 亮度不变，2L 亮度变暗D ．丁图，由图可知，电流的方向是从电源的正极流向负极8．关于滑动变阻器的原理，下列说法正确的是（ ）A ．通过改变接入电路中电阻丝的长度来改变自身的电阻B ．通过改变接入电路中电阻丝的长度来改变接入电路中的电阻C ．通过改变接入电路中电阻丝的横截面积来改变自身的电阻D ．通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻9．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P 向右移动时，连入电路中的电阻减小的是（ ）A ．B ．C ．D ．10．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S ，发现小灯不亮，接下来的操作，在以下步骤中最合理的是A ．断开开关S ，更换额定功率大一点的灯泡重新实验B ．断开开关S ，增加电池的节数重新实验C ．断开开关S ，拆掉导线重新连接电路D ．观察电流表的示数是否为零，判断电路是否断路二、填空题11．如图所示，当线头M和C连接，线头N跟连接，闭合开关，滑片P向右滑动过程中，连入电路的电阻变小，电路中的电流（填“变大”“变小”或“不变”）。

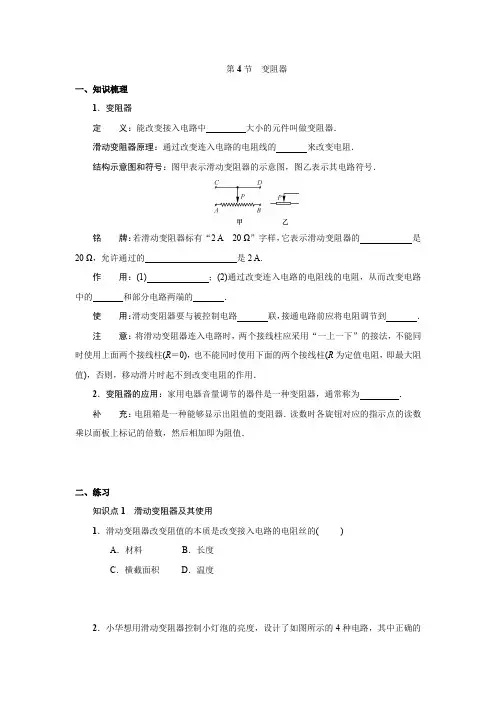

第4节变阻器一、知识梳理1．变阻器定义：能改变接入电路中大小的元件叫做变阻器．滑动变阻器原理：通过改变连入电路的电阻线的来改变电阻．结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示其电路符号．铭牌：若滑动变阻器标有“2 A20 Ω”字样，它表示滑动变阻器的是20 Ω，允许通过的是2 A.作用：(1) ；(2)通过改变连入电路的电阻线的电阻，从而改变电路中的和部分电路两端的．使用：滑动变阻器要与被控制电路联，接通电路前应将电阻调节到．注意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用．2．变阻器的应用：家用电器音量调节的器件是一种变阻器，通常称为．补充：电阻箱是一种能够显示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．二、练习知识点1滑动变阻器及其使用1．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的( )A．材料B．长度C．横截面积D．温度2．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是( )A．②③B．③④C．①③D．①②3．如图表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，电阻值变大的是；电阻值变小的是；电阻值不变的是．4．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮．知识点2变阻器的应用5．如图所示的电阻箱的示数为Ω.6．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是Ω，图中A、B两个接线柱之间的电阻值是Ω.5 Ω 5 Ω 2 Ω 2 Ω 1 Ω7．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是( )A．灯泡变亮，电流表的示数变大B．灯泡变暗，电流表的示数变小C．灯泡亮度不变，电流表的示数变大D．灯泡亮度不变，电流表的示数变小8．下列家用电器中，不是使用滑动变阻器的是( )A．台灯上调节灯光亮暗程度的旋钮B．电脑的喇叭上调节音量高低的旋钮C．随身听上调节音量的旋钮D．电风扇上的换挡开关9．将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端10．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是( )A．只把A和C接入电路，可以改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路的电阻变大11．如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是(填“导体”或“绝缘体”)，还能说明导体的电阻与有关．受此启发，人们制造了一种可以改变电阻的元件，叫做．12．如图所示是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向端滑动，变阻器连入电路的电阻(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将．13．如图为“用滑动变阻器改变电流”的实验．(1)根据上述实物图在下面虚线框内画出相应电路图．(2)在闭合开关前，滑片P应移动到最(填“左”或“右”)端．(3)滑片向B端滑动时，小灯泡(填“变亮”“变暗”或“不变”)．(4)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为．参考答案：一、知识梳理1．变阻器定义：能改变接入电路中__电阻__大小的元件叫做变阻器．滑动变阻器原理：通过改变连入电路的电阻线的__长度__来改变电阻．结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示其电路符号．铭牌：若滑动变阻器标有“2 A20 Ω”字样，它表示滑动变阻器的__最大电阻值__是20 Ω，允许通过的__最大电流__是2 A.作用：(1)__保护电路__；(2)通过改变连入电路的电阻线的电阻，从而改变电路中的__电流__和部分电路两端的__电压__．使用：滑动变阻器要与被控制电路__串__联，接通电路前应将电阻调节到__最大__．注意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用．2．变阻器的应用：家用电器音量调节的器件是一种变阻器，通常称为__电位器__．补充：电阻箱是一种能够显示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．二、练习1．B2．A3．电阻值变大的是__乙__；电阻值变小的是__丁__；电阻值不变的是__甲、丙__．4．解：5．如图所示的电阻箱的示数为__1__258__Ω.6．最大电阻值是__15__Ω，图中A、B两个接线柱之间的电阻值是__7__Ω.7．A8．D9．D10．C11．这个实验说明铅笔芯是__导体__(填“导体”或“绝缘体”)，还能说明导体的电阻与__导体长度__有关．受此启发，人们制造了一种可以改变电阻的元件，叫做__滑动变阻器．12．在压力作用下滑片P向__下__端滑动，变阻器连入电路的电阻__变小__(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将__变大__．13．(1)根据上述实物图在下面虚线框内画出相应电路图．解：(2)在闭合开关前，滑片P应移动到最__左__(填“左”或“右”)端．(3)滑片向B端滑动时，小灯泡__变亮__(填“变亮”“变暗”或“不变”)．(4)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为__滑动变阻器接入电路的是下面两个接线柱__．。

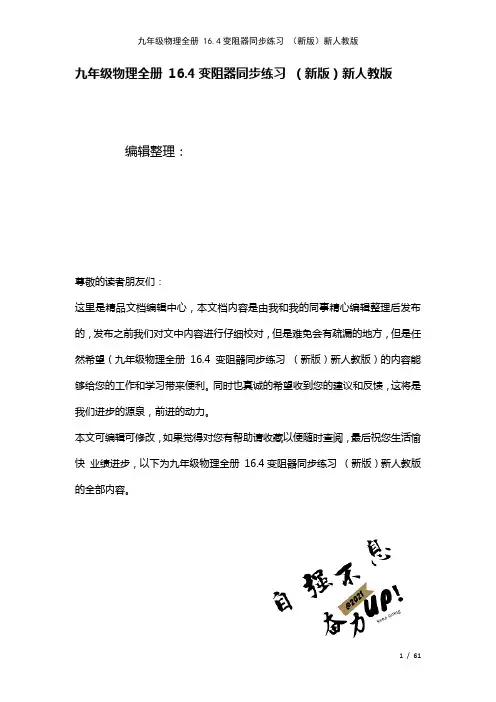

九年级物理全册16.4变阻器同步练习（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册16.4变阻器同步练习（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册16.4变阻器同步练习（新版）新人教版的全部内容。

16.4变阻器同步练习一．选择题（共8小题）1．小刚学习时用的台灯，可以通过调节旋钮（相当于一个滑动变阻器）改变亮度。

小刚原来百思不得其解，现在学了电学后很快知道了它的工作原理。

原来是通过调节旋钮改变可变电阻的阻值调节灯泡的亮度。

调节可变电阻时改变了（设灯丝电阻不随温度变化)（）A．电源电压B．灯泡两端的电压 C．灯丝电阻 D．灯泡的额定功率2．如图所示，在保证安全的情况下,肯定能用滑动变阻器调节小灯泡由亮到灭的是（）A． B． C．D．3．如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱,A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是（)A．电位器与灯泡并联B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗C．若只将A、C接入电路,顺时针转动旋钮时灯泡变亮D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗4．如图所示的四个实验中，能模拟滑动变阻器原理的是( )A． B．C．D．5．下列关于电阻的说法正确的是( )A．滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B．长度和横截面积均相同的铜导线和保险丝,在同一温度下，保险丝的电阻大C．一切导体的电阻都随着温度的升高而增大D．当导体中电流为零时，导体的电阻也为零6．图中，将滑动变阻器接入电路中,当滑片向b 端移到时，电路中的电阻变大，则应该连接的接线柱是( ）A．b 和c B．a 和b C．a 和d D．b 和d 7．滑动变阻器是一种较常见的电学器材，物理实验室中有一个标有“20Ω 1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论,其中错误的是（）A．此滑动变阻器能连入电路中的最大阻值是20ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．当此滑动变阻器两端的电压不超过20V时，它能安全使用D．在开关闭合前，滑动变阻器的滑片应拨到最大值8．在收音机等电器中,有一种叫电位器的变阻器.电位器的外形及其内部构造如图所示。

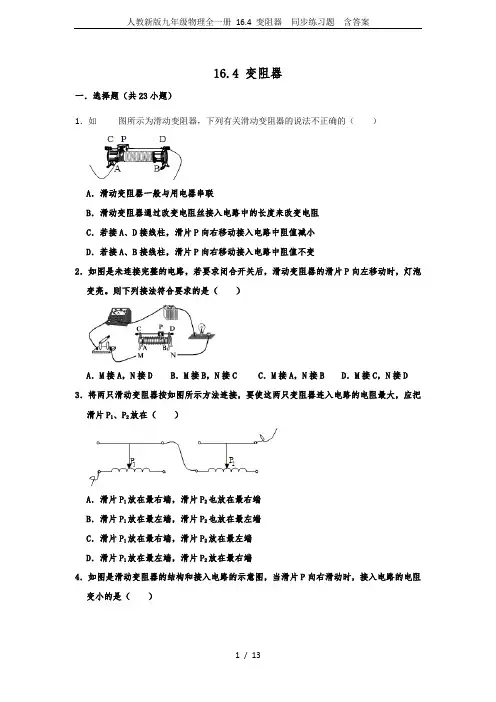

16.4 变阻器一．选择题（共23小题）1．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变2．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。

则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D 3．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端4．如图是滑动变阻器的结构和接入电路的示意图，当滑片P向右滑动时，接入电路的电阻变小的是（）A．B．C．D．5．伏安法测电阻实验中，滑动变阻器不能起到的作用是（）A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值6．图所示为滑动变阻器的四种接线方法。

把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是（）A．B．C．D．7．图中，滑动变阻器的滑片向右移，哪一种使变阻器连入电路部分的电阻增大（）A．B．C．D．8．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D 9．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路10．如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变小的是（）A．B．C．D．11．如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．12．滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了（）A．电阻线的材料B．电阻线的横截面积C．接入电路中的电阻线的长度D．电阻线的温度13．在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（）A．B．C．D．14．一些实验仪器具有调节作用，下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是（）A．B．C．D．15．下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）A．B．C．D．16．将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A．A和B B．B和D C．A和D D．B和C17．在图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）A．B．C．D．18．如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（）A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N 19．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A．B．C．D．20．如图，灯泡L 与一滑动变阻器串联后接入电路中，闭合电键，使滑动变阻器滑片P 由a 端向b 端滑动的过程中，灯L 的亮度将（）A．由亮变暗B．由暗变亮C．亮度不变D．无法判断21．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的（）A．长度B．横截面积C．材料D．温度22．如图所示，是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P应接图中的（）A．a点B．b点C．c点D．d点23．如图，若把变阻器接入电路中，变阻器的滑片P向右移动时，电压表的示数减小，那么与“1”、“2”两个线端连接的变阻器的接线柱是（）A．b和d B．a和b C．c和d D．c和b二．填空题（共7小题）24．旋盘式电阻箱是我们在实验室经常用到的一种变阻器，图所示电阻箱的示数为Ω。

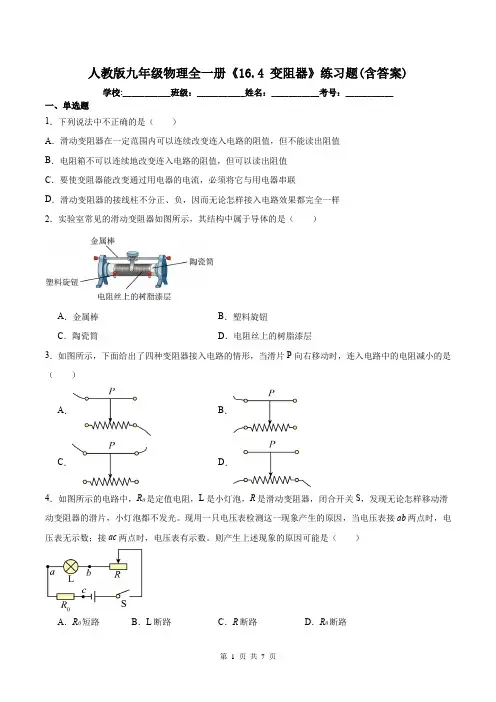

人教版九年级物理全一册《16.4 变阻器》练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样2．实验室常见的滑动变阻器如图所示，其结构中属于导体的是（）A．金属棒B．塑料旋钮C．陶瓷筒D．电阻丝上的树脂漆层3．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向右移动时，连入电路中的电阻减小的是（）A．B．C．D．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数。

则产生上述现象的原因可能是（）A．R0短路B．L断路C．R断路D．R0断路5．如图甲所示是常用的一种可调风速的小风扇，图乙为其用于调风速的机械电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。

下列有关说法正确的是（）A．机械电位器应该与电风扇中的电动机并联B．机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻C．若将a、b接入电路中，逆时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，逆时针转动旋钮时，风扇风速加快6．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接FC．N接D，M接F D．N接E，M接D7．在“练习使用滑动变阻器”的实验中，小明同学连接的实验电路如图所示。

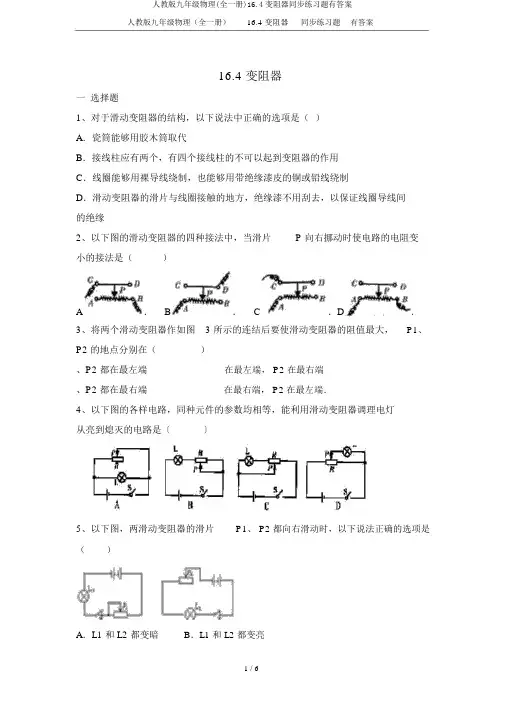

人教版九年级物理（全一册）16.4 变阻器同步练习题有答案16.4 变阻器一选择题1、对于滑动变阻器的结构，以下说法中正确的选项是（）A．瓷筒能够用胶木筒取代B．接线柱应有两个，有四个接线柱的不可以起到变阻器的作用C．线圈能够用裸导线绕制，也能够用带绝缘漆皮的铜或铅线绕制D．滑动变阻器的滑片与线圈接触的地方，绝缘漆不用刮去，以保证线圈导线间的绝缘2、以下图的滑动变阻器的四种接法中，当滑片P 向右挪动时使电路的电阻变小的接法是（）A．B．C．D．3、将两个滑动变阻器作如图 3 所示的连结后要使滑动变阻器的阻值最大，P1、P2 的地点分别在（）、P2 都在最左端在最左端， P2 在最右端、P2 都在最右端在最右端， P2 在最左端．4、以下图的各样电路，同种元件的参数均相等，能利用滑动变阻器调理电灯从亮到熄灭的电路是〔〕5、以下图，两滑动变阻器的滑片P1、 P2 都向右滑动时，以下说法正确的选项是（）A．L1 和 L2 都变暗B．L1 和 L2 都变亮C．L1 变暗， L2 变亮D． L1 变亮， L2 变暗6、以下图两电路中，当滑动变阻器滑片P 挪动时有可能造成电源破坏的是（）A．P1 向右挪动B．P2 向右挪动C．P1 向左挪动 D． P2 向左挪动7、以下图，表示插塞式电阻箱，从图示地点开始，则（）A．此刻使用的电阻是70ΩB．将第二个铜塞插上使用的为90ΩC．将所有铜塞插上使用电阻为100ΩD．将铜塞都拔出，总电阻为零8、高速公路收费站对过往的超载货车实行计重收费，某同学联合所学物理知识设计了以下图的计重秤原理图，以下说法正确的选项是（）A．称重表相当于一个电压表B．电路中的 R1 是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大9、如图是汽车、摩托车油量表（实质上就是电流表）原理表示图，R′是定值电阻， R 是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油耗费降落时，电流表示数变大C．燃油所有耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏10、以下用电器中，可能不需要用到变阻器的是（）A．电视机B．收音机C．调光书写台灯D．手电筒二非选择题1、我们在考试时很多学科要用到 2B 铅笔填涂机读卡，电脑能够直接读取机读卡上的答案，是因为 2B 铅笔中的石墨是 ______(选填“导体”或“绝缘体” )，若使用了不合格的2B 铅笔，因为铅笔芯的导电性变____(选填“强”或“弱” )，这样可能使电脑没法辨别。

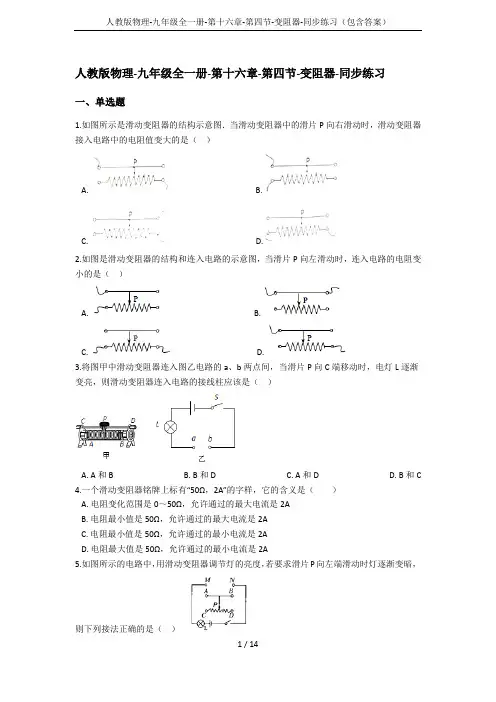

人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习一、单选题1.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A. B.C. D.2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.3.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A. A和BB. B和DC. A和DD. B和C4.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（）A. 电阻变化范围是0～50Ω，允许通过的最大电流是2AB. 电阻最小值是50Ω，允许通过的最大电流是2AC. 电阻最小值是50Ω，允许通过的最小电流是2AD. 电阻最大值是50Ω，允许通过的最小电流是2A5.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（）A. M接C，N接BB. M接A，N接CC. M接C，N接AD. M接B，N接D6.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B.C. D.7.在收音机等用电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．A，B，C三个焊接点相当于变阻器的三个接线柱．以下论述使用电位器正确的是（）A. 只把A和C接入电路时，无法改变通过电位器的电流B. 只把A和B接入电路时，无法改变通过电位器的电流C. 将A，B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流D. 将B，C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大8.滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（）A. 通过变阻器的电流强度发生变化B. 电阻丝两端的电压发生变化C. 电阻丝横截面积发生变化D. 连入电路的电阻丝长度发生变化9.下列关于滑动变阻器和电阻箱的说法中，错误的是（）A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小二、多选题10.如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是（）A. B. C. D.11.如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A. A和CB. B和DC. A和DD. A和B12.当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）A. B.C. D.13.如图所示为滑动变阻器的示意图，下列说法中正确的是（）A. 将ad两端连入电路，P向右移动，接入电路的电阻变小B. 将ac两端连入电路，P向右移动，接入电路的电阻变大C. 将bd两端连入电路，P向右移动，接入电路的电阻变小D. 将bc两端连入电路，P向左移动，接入电路的电阻变大14.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向左滑动时，滑动变阻器连入电路部分的电阻增大的是（）A. B.C. D.15.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A. 只把A和B接入电路，无法改变通过电位器的电流B. 只把A和C接入电路，无法改变通过电位器的电流C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流三、填空题16.图中电阻箱两接线柱间的电阻值是________ Ω。

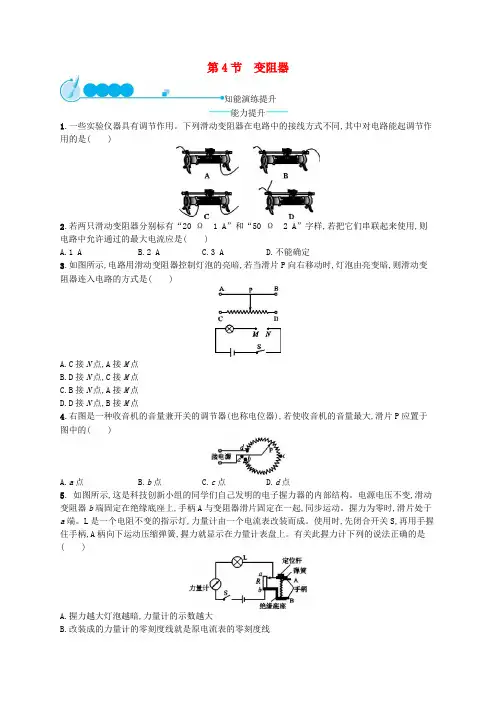

第4节变阻器知能演练提升能力提升1.一些实验仪器具有调节作用。

下列滑动变阻器在电路中的接线方式不同,其中对电路能起调节作用的是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。

握力为零时,滑片处于a端。

L是一个电阻不变的指示灯,力量计由一个电流表改装而成。

使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。

有关此握力计下列的说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.(2017·北京中考)如图所示的电阻箱的示数是Ω。

8.如图所示,电路中导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。

这个实验说明铅笔芯是(选填“导体”或“绝缘体”),还能说明导体的电阻与有关。

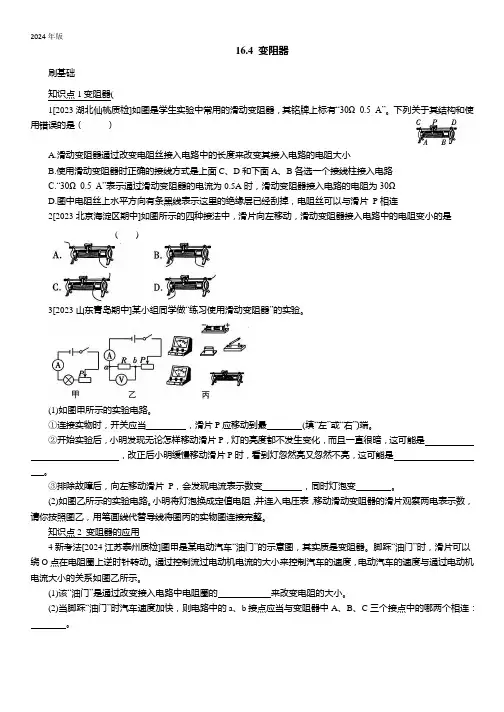

16.4 变阻器刷基础知识点1变阻器(1[2023湖北仙桃质检]如图是学生实验中常用的滑动变阻器，其铭牌上标有“30Ω 0.5 A”。

下列关于其结构和使用错误的是（）A.滑动变阻器通过改变电阻丝接入电路中的长度来改变其接入电路的电阻大小B.使用滑动变阻器时正确的接线方式是上面C、D和下面A、B各选一个接线柱接入电路C.“30Ω 0.5 A”表示通过滑动变阻器的电流为0.5A时，滑动变阻器接入电路的电阻为30ΩD.图中电阻丝上水平方向有条黑线表示这里的绝缘层已经刮掉，电阻丝可以与滑片P相连2[2023北京海淀区期中]如图所示的四种接法中，滑片向左移动，滑动变阻器接入电路中的电阻变小的是( )3[2023山东青岛期中]某小组同学做“练习使用滑动变阻器”的实验。

(1)如图甲所示的实验电路。

①连接实物时，开关应当，滑片P应移动到最(填“左”或“右”)端。

②开始实验后，小明发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是，改正后小明缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是。

③排除故障后，向左移动滑片P，会发现电流表示数变，同时灯泡变。

(2)如图乙所示的实验电路。

小明将灯泡换成定值电阻，并连入电压表，移动滑动变阻器的滑片观察两电表示数，请你按照图乙，用笔画线代替导线将图丙的实物图连接完整。

知识点2 变阻器的应用4新考法[2024江苏泰州质检]图甲是某电动汽车“油门”的示意图，其实质是变阻器。

脚踩“油门”时，滑片可以绕O点在电阻圈上逆时针转动。

通过控制流过电动机电流的大小来控制汽车的速度，电动汽车的速度与通过电动机电流大小的关系如图乙所示。

(1)该“油门”是通过改变接入电路中电阻圈的来改变电阻的大小。

(2)当脚踩“油门”时汽车速度加快，则电路中的a、b接点应当与变阻器中A、B、C三个接点中的哪两个相连：。

刷易错易错点 不能正确分析滑动变阻器的连接(5[2024 湖北咸宁期末，中]下列各电路图中当开关闭合后，能利用滑动变阻器改变灯泡的亮度，且可使灯泡完全熄灭，又不会造成事故的电路是 ( )刷提升 1[中]某同学在做“用滑动变阻器改变电流”的实验时，连接了如图所示的电路，将滑动变阻器的滑片移动到阻值最大处后，闭合开关S ，发现小灯泡不亮，对于接下来的操作，下列说法中最合理的是 ( )A.断开开关S ，更换灯泡重新实验B.断开开关S ，增加电池的节数重新实验C.观察电流表的示数是否为零，移动滑动变阻器的滑片，观察灯泡是否变亮D.断开开关S ，拆掉导线重新连接电路2[中]如图，S 为单刀三掷开关，A 、B 、C 为三个触点，MM'和NN'为两根相同的电阻丝，下列说法正确的是(忽略温度对灯丝电阻的影响)A. S 和A 接触，P 向右移动灯泡变暗B. S 和B 接触，P 向右移动灯泡变亮C. S 和C 接触，P 向左移动灯泡变亮D. S 和C 接触，P 向右移动灯泡变暗3[2024广东深圳期末，中]为了减少碳排放，国家大力推行电动汽车。

16.4 变阻器同步练习一．选择题1．如图，是实验电路正确连接完毕后，滑动变阻器接入电路的四种情形。

当闭合开关进行实验时，滑片P必须向左移动的是（）A．B．C．D．2．将滑动变阻器按图所示的方法连接以下叙述正确的是（）A．实验开始前滑片P应放在最左端B．用它来调节小灯泡亮度时，应将它和小灯泡并联C．实验中经常用它来改变电路中的电流方向D．滑片向左滑动时，它的电阻减小3．如图所示的电阻箱的示数为（）A．2018ΩB．2108ΩC．8102ΩD．8120Ω4．在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向左端滑动时灯泡逐渐变亮，应选择下列哪种接法（）A．M接C，N接B B．M接C，N接D C．M接A，N接B D．M接A，N接D 5．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。

下列分析正确的是（）A．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度C．若只将a、c接入电路，转动旋钮灯泡亮度改变D．若只将b、c接入电路，转动旋钮灯泡亮度不变6．滑动变阻器的工作原理是改变接入电路中电阻丝的（）A．长度B．粗细C．温度D．密度7．小明将完好的仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出）。

闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器（）A．可能是：接线柱E、F分别连入了G、HB．可能是：接线柱M、F分别连入了G、HC．可能是：接线柱E、N分别连入了G、HD．可能是：接线柱M、E分别连入了G、H8．如图，甲、乙为滑动变阻器接入电路的两种方式，滑片P向左移动时，变阻器接入电路的电阻变化是（）A．甲、乙都增大B．甲、乙都减小C．甲增大，乙减小D．甲减小，乙增大9．弹簧的下端悬挂一磁体，如图所示，若把滑动变阻器接入电路，若要使滑动变阻器的滑片P向右移动时，弹簧的长度变得更长，则变阻器接入电路的方式可以是（）A．C接E，B接F B．C接E，D接F C．A接E，D接F D．A接E，B接F 10．如图所示是插塞式电阻箱接入电路的情况，则（）A．现在使用的电阻是70ΩB．将铜塞a插上，使用电阻为80ΩC．将全部铜塞插上，使用电阻为0ΩD．将铜塞都插上，使用电阻100Ω二．填空题11．如图表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，（1）电阻值变大的是；（2）电阻值变小的是；（3）电阻值不变的是；12．如图所示，将甲连入电路中，要求：当滑片向下移动时，灯泡的亮度逐渐变亮；则M 接，N接。

16.4变阻器姓名____________ 班级________ 学号________ 日期________ 等第________1、滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在瓷筒上的每圈电阻线之间都是__________的。

2、滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。

改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。

3、某滑动变阻器标有“100Ω，5A”字样。

它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。
