2012款新福克斯正时皮带更换注意事项随着汽车的使用时间的延长,一些汽车零部件会逐渐磨损或老化,正时皮带就是其中之一。
正时皮带在发动机中起着非常重要的作用,它连接了曲轴和凸轮轴,确保了发动机的正常运转。
当正时皮带出现损坏或老化时,及时更换是非常必要的。
下面将介绍2012款新福克斯正时皮带更换的注意事项。
1. 工具准备在更换正时皮带之前,首先要准备好必要的工具。
通常需要扳手、梅花扳手、扳手柄、开口扳手等。
此外,还需要准备一个合适的底座来固定车辆,以确保安全操作。
2. 检查正时皮带状况在更换正时皮带之前,先检查一下原有正时皮带的状况。
观察是否有明显的磨损、裂纹或松弛现象。
如果有以上情况,就需要立即更换正时皮带。
3. 拆卸部件更换正时皮带需要拆卸一些相关部件,如飞轮罩盖、曲轴滑轮罩盖、水泵罩盖等。
在拆卸这些部件时,需要特别注意不要损坏其它部件,同时要记住拆卸的顺序,以便在更换完正时皮带后能够顺利安装回去。
4. 定位凸轮轴和曲轴在更换正时皮带时,需要将凸轮轴和曲轴定位到正确的位置。
一般情况下,车辆会有相关的标记,通过这些标记可以准确地将凸轮轴和曲轴定位到正确的位置。
如果没有标记,可以参考汽车维修手册或咨询专业技师。
5. 更换正时皮带将旧的正时皮带取下,注意保持凸轮轴和曲轴的位置不变。
然后将新的正时皮带安装到正确的位置,并确保其紧固。
在安装正时皮带时,要特别注意皮带的方向,确保安装正确。
6. 调整张紧器在更换正时皮带后,需要调整张紧器的位置以保持皮带的紧固度。
通常情况下,张紧器会有一个调节螺栓,通过旋转调节螺栓可以调整张紧器的位置,使正时皮带保持适当的张力。
7. 安装部件在更换完正时皮带后,需要将之前拆卸的部件按照正确的顺序安装回去。
在安装这些部件时,要确保每个螺栓都紧固到位,不要出现松动情况。
8. 检查工作完成正时皮带更换后,需要对相关部件进行检查,确保没有遗漏或错误。
同时,还需要启动发动机,观察正时皮带的运转情况,确保发动机能够正常工作。

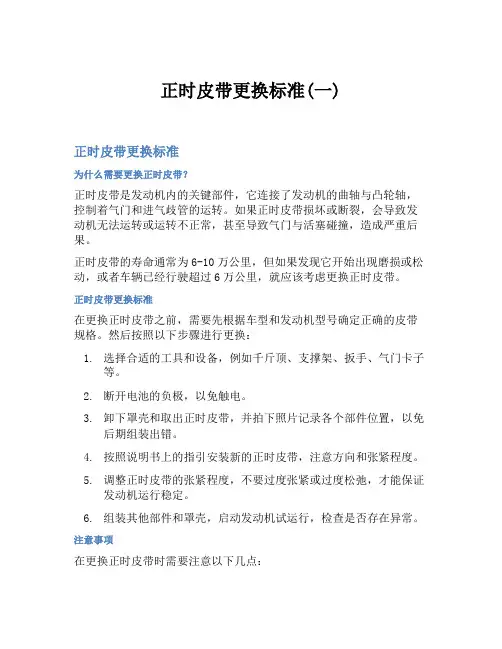

正时皮带更换标准(一)正时皮带更换标准为什么需要更换正时皮带?正时皮带是发动机内的关键部件,它连接了发动机的曲轴与凸轮轴,控制着气门和进气歧管的运转。
如果正时皮带损坏或断裂,会导致发动机无法运转或运转不正常,甚至导致气门与活塞碰撞,造成严重后果。
正时皮带的寿命通常为6-10万公里,但如果发现它开始出现磨损或松动,或者车辆已经行驶超过6万公里,就应该考虑更换正时皮带。
正时皮带更换标准在更换正时皮带之前,需要先根据车型和发动机型号确定正确的皮带规格。
然后按照以下步骤进行更换:1.选择合适的工具和设备,例如千斤顶、支撑架、扳手、气门卡子等。
2.断开电池的负极,以免触电。
3.卸下罩壳和取出正时皮带,并拍下照片记录各个部件位置,以免后期组装出错。
4.按照说明书上的指引安装新的正时皮带,注意方向和张紧程度。
5.调整正时皮带的张紧程度,不要过度张紧或过度松弛,才能保证发动机运行稳定。
6.组装其他部件和罩壳,启动发动机试运行,检查是否存在异常。
注意事项在更换正时皮带时需要注意以下几点:1.需要精确配合正确型号的正时皮带,否则可能造成传动齿轮的损坏。
2.更换正时皮带前需要先熟悉相应的维修手册,确保操作过程正确无误。
3.更换正时皮带后,应该及时更换其他部件,例如张紧轮、导向轮和水泵,以提高发动机寿命。
4.更换正时皮带后,建议在500公里左右进行再次检查,确保正时皮带的张紧程度和相应部件的运行状况。
总结更换正时皮带是一项关键的维修工作,需要遵守规范、精细操作,才能确保车辆的运行安全和稳定性。
如果您不是专业维修人员,建议前往正规的汽车维修机构进行更换。
同时,在日常驾驶中,也要定期检查正时皮带是否松弛、老化或磨损,及时发现问题并进行维修或更换,避免因此造成不必要的损失和安全隐患。
实训工单正时皮带的调整与更换
项目说明
发动机正时皮带的调整与更换是整个汽车最为重要的一个维修项目,调整与更换的好坏将直接影响整个汽车的运行情况,一旦调整不当,正时对错将造成发动机不能启动等严重故障现象。
因此,必须正确调整好正时皮带,对好正时记号,对提高车辆使用性能具有十分重要的意义。
安全事项正确放置车辆,安全操作举升机;做到三不落地原则和个人安全实训器材两辆,世达工具等。
实训时间45分钟
技术标准查阅该车型的正时记号,该车正是记号有
教学目标1.熟练掌握找好一缸压上位置。
2.掌握各正时齿轮的正时记号并做标记。
3.工具正确使用,不得出现损坏正时齿轮、螺栓等的现象。
教学组织每辆车安排二位同学参与实训,老师循环指导。
任务记录
6S管理整理整顿清扫清洁素养安全。
发动机正时皮带更换流程(看了不后悔,不看真后悔)
既然进来了,就请静下心来看看我这小小的作业,只是把自己这么多年更换正时皮带的方法和流程以图文并茂的
大家,作业不是最好的,但是希望是和您有共鸣的。
您是司机,想了解更多的,继续跟帖回复,我让您更加了解有发现和共鸣的,也请您跟帖,我们相互交流,共同前行。
开始
?
KB, 下载次数: 4)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 2)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 2)
KB, 下载次数: 1)
KB, 下载次数: 0)
KB, 下载次数: 2)
KB, 下载次数: 1)
KB, 下载次数: 0)
KB, 下载次数: 0)。
目录1.正时皮带的检查与更换2.传动方式3.正时皮带优缺点4.拆除相关附件5. 拆下正时罩盖6.拧松张紧轮7.拆下正时皮带8.是否缺齿正时皮带的检查与更换服务部正时皮带的作用●汽车发动机工作过程中,在汽缸内不断发生进气、压缩、爆炸、排气四个过程,并且每个步骤的时机都要与活塞的运动状态和位置相配合,使进气与排气及活塞升降相互协调起来,正时皮带在发动机里面扮演了一个桥梁的作用,在曲轴的带动下将力量传递给相应机件。
有许多高档车为保证正时系统工作稳定,采用金属链条来替代皮带。
正时皮带断裂的危害●如果正时皮带跳齿,发动机就不能正常工作,会出现怠速不稳、加速不良或不能启动等故障;如果正时皮带断裂,发动机就会立即熄火,多气门发动机还会导致活塞将气门顶弯,严重的会损坏发动机。
传动方式:●链传动齿轮传动●皮带传动正时皮带优缺点:●一、优点● 1.噪音小● 2.造价低廉● 3.传动精确度高● 4.维修方便●二、缺点● 1.易老化● 2.寿命短三、拆解:先对好正时拆除相关附件拆下正时罩盖拧松张紧轮拆下正时皮带四、检查1.皮带是否老化2.齿牙磨损是否严重3.是否有裂纹4.是否缺齿幻灯片13五、更换1.皮带不能沾有油污2.注意安装方向3.对好正时记号箭头方向指向发动机旋转方向3.注意皮带松紧度绕度(10-15mm)三到五公斤力翻转90度安装好皮带后,按照“先拆的后装,后拆的先装”原则安装其他附件。
关于2.8TC发动机正时皮带检修、更换的作业指导书
作业指导书一编制说明:
近期,市场上出现数起由于服务站检修或更换TC发动机正时皮带时由于操作原因正时对错或涨紧皮带时错齿,造成气门摇臂断裂。
给服务站和用户造成了巨大的损失。
为规范服务站操作,避免此类事件再次发生我部特制作此作业指导书。
图1
图2
图3
每天进步一点点
每 天 进 步 一 点 点
图4
图5
图7
正时标记
图8 图10
图11
工艺螺栓
图9
每 天 进 步 一 点 点
以上是正时皮带拆卸过程,正时皮带安装过程如下:
图示
1
2
3
4
5
正时标记
图14
图15
图16
1
2
3
4
5
图17
图18
挂重孔
14..2kg 图19
图20 图21
每天进步一点点
其余配件的安装顺序可按拆卸顺序的逆向步骤进行安装,注意铝制配件的拧紧力矩。
每天进步一点点。
车辆正时皮带的保养与更换随着汽车行业的快速发展,汽车已经成为人们日常生活中不可或缺的交通工具。
而作为汽车引擎重要组成部分的正时皮带,对于车辆的正常运行起着至关重要的作用。
正时皮带的保养与更换,直接关系到汽车的性能和寿命。
本文将详细介绍车辆正时皮带的保养与更换事项,以帮助车主更好地维护爱车。
一、正时皮带的作用与检查频率正时皮带是将发动机的曲轴与凸轮轴同步转动的重要部件。
它负责控制汽车发动机进气阀和排气阀的开闭时间,确保汽缸内燃气的进出顺序。
因此,正时皮带的质量和工作状态直接关系到汽车的性能和燃油经济性。
正时皮带的检查频率因车辆使用情况而有所不同。
一般而言,新车的正时皮带在行驶1-2万公里后需要进行首次检查,以确认其工作状态是否正常。
随后,每行驶2-4万公里就应进行一次正时皮带的检查。
对于老车辆来说,由于正时皮带的老化和磨损速度较快,所以检查频率应更加频繁。
二、正时皮带的保养1.保持引擎正常运行温度正时皮带长时间处于高温环境下容易老化,因此保持引擎正常运行温度非常重要。
车主可以通过定期更换冷却液、清洗散热器、检查水泵是否正常运转等方式,确保引擎的温度控制在正常范围内。
2.保持发动机油清洁发动机油的清洁程度对正时皮带的寿命有着重要影响。
因为过度污染的发动机油会增加摩擦阻力,导致正时皮带磨损加剧。
因此,车主应定期更换发动机油和油滤器,确保发动机油的清洁度。
3.检查正时皮带张紧器正时皮带张紧器负责维持正时皮带的正确张力,保证其正常工作。
因此,定期检查正时皮带张紧器是否有异常磨损或松动,及时更换或调整以保证正时皮带的工作状态。
4.避免恶劣路况和异常负载恶劣的路况和异常负载都会对正时皮带造成损坏。
因此,在行驶过程中,应尽量避免经过崎岖不平的道路,并尽量避免过多悬挂重物,以减轻正时皮带的负担。
三、正时皮带的更换正时皮带的更换时间应根据厂家规定和车辆实际情况来确定。
一般而言,正时皮带的使用寿命在6-10万公里左右。
检查与更换发动机正时皮带或正时链条的心得体会
以下是一些可能有用的关于该过程的常识和建议:
1. 定期更换正时皮带或正时链条可以保护发动机并延长其寿命。
这通常是一个定期保养计划中的一部分,具体时间取决于您的车型和使用情况。
如果不更换,正时皮带或正时链条可能会因年久失修而断裂,导致严重的发动机损坏。
2. 正时皮带或正时链条的更换需要专业技术和经验,不建议自己DIY。
如果您不确定如何更换或拆卸发动机的部件,请寻求专业技术支持。
3. 更换正时皮带或正时链条时,通常需要替换和调整其他部件,例如轮毂轮、轮带、水泵和张紧器等。
如果不更换或调整,这些附属部件可能在不久的将来出现问题。
4. 请使用质量可靠的正时皮带和正时链条。
质量差的产品可能不耐用,容易断裂,从而导致更多的问题。
总之,更换发动机正时皮带或正时链条需要谨慎和专业的操作,如果您缺乏必要的技术支持和经验,请务必寻求专业机构的帮助。
简述发动机正时皮带的更换步骤发动机正时皮带是发动机内部的重要部件,用于同步转动曲轴和凸轮轴,确保气门和活塞的正常运动。
以下是一般情况下发动机正时皮带更换的步骤:准备工作:确认发动机型号和车辆制造商的相关信息。
准备需要更换的正时皮带、皮带张紧器、皮带轮、密封垫等备件。
断开电源:关闭发动机,断开电池的负极连接,以确保安全操作。
松开附件带:松开发动机附件带,如空调压缩机、发电机等。
具体步骤请参考车辆的服务手册或相关指导。
卸下皮带罩和保护罩:移除发动机上覆盖正时皮带的罩子和保护罩,以便访问到正时皮带。
松开张紧器:使用适当的工具松开正时皮带的张紧器,使皮带松弛。
检查相关组件:检查凸轮轴和曲轴的位置,确保它们处于正确的定时位置。
检查其他相关部件,如正时皮带轮、张紧器和导向轮的状态和运动是否正常。
取下旧皮带:将旧的正时皮带从发动机中取下。
在此过程中,可以使用相关工具将凸轮轴和曲轴保持在正确的位置,以防止失去正时。
安装新皮带:安装新的正时皮带,并确保它正确地绕过凸轮轴和曲轴。
根据车辆制造商的规定,正确安装张紧器和导向轮,并确保皮带紧绷且没有松弛。
调整张紧器:根据车辆制造商的规定,使用适当的工具调整正时皮带的张紧器,使皮带保持适当的张力。
检查和测试:安装回皮带罩和保护罩,并重新安装发动机附件带。
进行测试和调整,确保发动机正时系统正常工作。
请注意,上述步骤仅提供了一般的指导,具体的操作步骤可能因不同的发动机型号、车辆制造商和车型而有所不同。
为了确保正确更换发动机正时皮带,建议参考车辆的服务手册或咨询专业技术人员的建议。
正时皮带简单检查方法正时皮带是机械设备中常见的传动方式之一,广泛运用于汽车引擎、工业机械和家用电器等领域。
它的主要功能是传递动力和控制各个部件的运动节奏。
然而,长时间使用后正时皮带就会磨损、松弛或损坏,这将导致设备运行不稳定,甚至完全失效。
因此,定期检查和维护正时皮带是确保设备正常运行的重要步骤。
本文将介绍几种简单的正时皮带检查方法,以帮助您及时发现问题并采取相应的措施。
1. 观察外观首先,我们可以通过观察正时皮带的外观来初步判断其状况。
正时皮带通常是黑色的,平滑且没有裂纹或明显的磨损。
如果发现有裂纹、断裂或表面破损,那么很可能需要更换正时皮带。
2. 检查张紧器正时皮带的紧张程度对其正常运行至关重要。
张紧器的作用是根据正时皮带的磨损程度来调整其紧张度。
检查张紧器时,可以通过两个简单的步骤进行。
首先,用手指轻轻按下正时皮带,然后迅速松开。
如果正时皮带的回弹速度过快,可能是因为张紧器过紧,需要适当调整松弛度。
相反,如果回弹速度过慢或几乎没有回弹,这可能意味着张紧器过松,也需要进行相应的调整。
其次,检查张紧器的工作状态。
张紧器通常由弹簧、液压或电动装置控制。
对于弹簧张紧器,应检查弹簧的弹性是否正常,没有明显的松弛或损坏。
对于液压或电动张紧器,应检查其工作状态是否正常,没有泄漏或失灵的情况。
3. 检测松紧度正时皮带的松紧度对于传递正确的动力至关重要。
如果正时皮带松弛过度,就会导致传动不稳定,甚至引起正时皮带脱落。
所以,检测正时皮带的松紧度是一项重要的任务。
首先,可以通过手指轻压正时皮带的中间部分,然后快速松开。
如果正时皮带的弹性正常,应该能够接近原来的位置。
如果正时皮带过松,弹性差,那么可能需要进行松紧的调整。
其次,检查正时皮带在运转时的松紧度。
观察正时皮带在运转时是否产生明显的摇摆或颤动。
如果正时皮带在运转过程中摇摆或颤动较大,说明松紧度不足,需要进行适当的调整。
4. 注意规定的更换周期最后,了解和遵守正时皮带的更换规定也是非常重要的。
