任务二发动机正时皮带的检查和更换
- 格式:pptx
- 大小:2.83 MB
- 文档页数:23

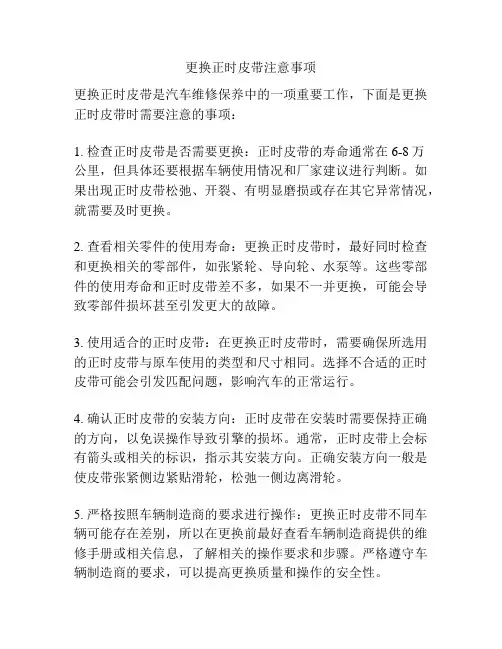

更换正时皮带注意事项更换正时皮带是汽车维修保养中的一项重要工作,下面是更换正时皮带时需要注意的事项:1. 检查正时皮带是否需要更换:正时皮带的寿命通常在6-8万公里,但具体还要根据车辆使用情况和厂家建议进行判断。
如果出现正时皮带松弛、开裂、有明显磨损或存在其它异常情况,就需要及时更换。
2. 查看相关零件的使用寿命:更换正时皮带时,最好同时检查和更换相关的零部件,如张紧轮、导向轮、水泵等。
这些零部件的使用寿命和正时皮带差不多,如果不一并更换,可能会导致零部件损坏甚至引发更大的故障。
3. 使用适合的正时皮带:在更换正时皮带时,需要确保所选用的正时皮带与原车使用的类型和尺寸相同。
选择不合适的正时皮带可能会引发匹配问题,影响汽车的正常运行。
4. 确认正时皮带的安装方向:正时皮带在安装时需要保持正确的方向,以免误操作导致引擎的损坏。
通常,正时皮带上会标有箭头或相关的标识,指示其安装方向。
正确安装方向一般是使皮带张紧侧边紧贴滑轮,松弛一侧边离滑轮。
5. 严格按照车辆制造商的要求进行操作:更换正时皮带不同车辆可能存在差别,所以在更换前最好查看车辆制造商提供的维修手册或相关信息,了解相关的操作要求和步骤。
严格遵守车辆制造商的要求,可以提高更换质量和操作的安全性。
6. 使用正确的工具和安全措施:更换正时皮带需要使用专门的工具,如特殊的扳手、压紧工具等。
使用正确的工具可以提高操作的效率和安全性。
此外,更换正时皮带时要注意安全措施,如切断电源,防止意外启动引擎等。
7. 完成后进行合适的测试和调整:更换正时皮带后,需要进行相应的测试和调整。
例如,可以通过旋转曲轴来确认正时皮带的安装是否正确,同时要观察车辆的怠速运行情况,以确保正时皮带安装正确、张紧适当。
综上所述,更换正时皮带是一项需要注意细节和技巧的工作,正确的操作可以提高更换质量,延长正时皮带和相关零部件的使用寿命,确保车辆的正常运行。
更换正时皮带实验报告实验名称:更换正时皮带的实验实验目的:1. 了解正时皮带的结构和功能;2. 学会更换正时皮带的步骤和注意事项;3. 检验更换后的正时皮带是否正常工作。
实验器材:1. 要更换的正时皮带;2. 正时皮带轮组件(包括轮毂、轮带、张紧轮、减震器等);3. 螺丝刀、扳手等工具;4. 实验台、废料桶等。
实验步骤:1. 将车辆停放在平坦的地面上,并确保发动机处于关机状态。
2. 打开车辆引擎盖,找到要更换的正时皮带轮组件所在位置。
3. 使用螺丝刀或扳手等工具,将原来的正时皮带轮组件固定螺丝松开,并将其拆下。
4. 检查拆下的正时皮带轮组件是否有明显损坏或磨损,如有需要及时更换。
5. 将要更换的正时皮带轮组件按照原来的位置摆放,并使用螺丝刀或扳手等工具固定螺丝进行紧固。
6. 检查正时皮带是否正确的安装到正时皮带轮组件上,确保没有松动或过紧的情况。
7. 检查其他相关部件,如张紧轮和减震器等,确保其正常工作。
8. 关闭车辆引擎盖,启动发动机,并观察正时皮带的运转情况。
9. 如果正时皮带运转正常,则完成更换正时皮带的实验;如果发现任何异常或问题,应立即关闭发动机,检查并排除故障。
实验结果分析:更换正时皮带后,观察其运转情况。
正时皮带应保持稳定运转,不应有松动或过紧的情况;正时皮带轮组件和其他相关部件应保持良好的工作状态。
如果正时皮带有异常情况,如打滑、噪音等,可能是安装不当或其他部件故障所导致,需要重新进行检查和排除故障。
实验结论:通过更换正时皮带的实验,我们了解了正时皮带的结构和功能,并学会了更换正时皮带的步骤和注意事项。
在实验过程中,正确安装正时皮带轮组件和保持其他相关部件的正常工作状态对于正时皮带的工作起着关键作用。
实验结果表明,正时皮带能够正常运转,并且其他相关部件工作正常。
这说明我们正确地更换了正时皮带,实验目的得以实现。
同时,我们也了解到如果在实际操作中出现异常情况应该如何解决,并进一步提升了我们在更换正时皮带方面的技能。
简述发动机正时皮带的更换步骤一、准备工作在更换发动机正时皮带之前,需要先准备好所需工具和材料。
常用的工具包括扳手、扳子、销子、千斤顶等。
而材料方面,需要购买适合自己车型的发动机正时皮带。
二、确定更换时间发动机正时皮带是一个易损件,需要定期更换。
一般来说,每行驶6万至10万公里或者使用3至5年就需要更换一次。
当车辆行驶里程达到规定的更换里程或者使用时间超过规定时,就需要考虑更换发动机正时皮带。
三、定位发动机正时皮带位置需要打开车辆的引擎盖,找到发动机正时皮带的位置。
发动机正时皮带通常位于发动机前部,负责连接凸轮轴和曲轴。
根据车型的不同,其位置可能会有所差异,可以参考车辆的使用手册来确定其位置。
四、松开紧定螺栓在更换发动机正时皮带之前,需要先松开紧定螺栓。
这些螺栓通常位于发动机的底部,用于固定皮带张紧器。
使用扳手或扳子轻轻松开这些螺栓,以便后续操作。
五、拆卸旧发动机正时皮带接下来,需要将旧的发动机正时皮带拆卸下来。
这一步需要小心操作,避免对其他部件造成损坏。
可以使用扳手或扳子轻轻将皮带从凸轮轴和曲轴上解开,并将其取下。
六、清洁工作在安装新的发动机正时皮带之前,需要清洁凸轮轴和曲轴的表面。
使用干净的布或纸巾擦拭这些表面,确保其干净无尘。
七、安装新发动机正时皮带将新的发动机正时皮带放置在凸轮轴和曲轴上。
确保皮带的方向正确,并且与凸轮轴和曲轴的齿轮完全契合。
可以使用销子或其他工具将皮带固定在齿轮上,以确保其稳固。
八、调整皮带张紧度在安装完新的发动机正时皮带后,需要调整其张紧度。
一般来说,皮带应该有一定的张力,但也不能太紧或太松。
可以根据车辆的使用手册或者咨询专业技师来确定正确的张紧度。
九、固定皮带张紧器当调整完皮带的张紧度后,需要将皮带张紧器固定在原位。
使用扳手或扳子将之前松开的紧定螺栓重新拧紧,确保皮带张紧器稳固不松动。
十、检查工作完成以上步骤后,需要对整个更换过程进行检查。
确保发动机正时皮带已经正确安装,并且张紧度适当。
发动机正时皮带更换流程(看了不后悔,不看真后悔)
既然进来了,就请静下心来看看我这小小的作业,只是把自己这么多年更换正时皮带的方法和流程以图文并茂的
大家,作业不是最好的,但是希望是和您有共鸣的。
您是司机,想了解更多的,继续跟帖回复,我让您更加了解有发现和共鸣的,也请您跟帖,我们相互交流,共同前行。
开始
?
KB, 下载次数: 4)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 2)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 0)
KB, 下载次数: 2)
KB, 下载次数: 1)
KB, 下载次数: 0)
KB, 下载次数: 2)
KB, 下载次数: 1)
KB, 下载次数: 0)
KB, 下载次数: 0)。

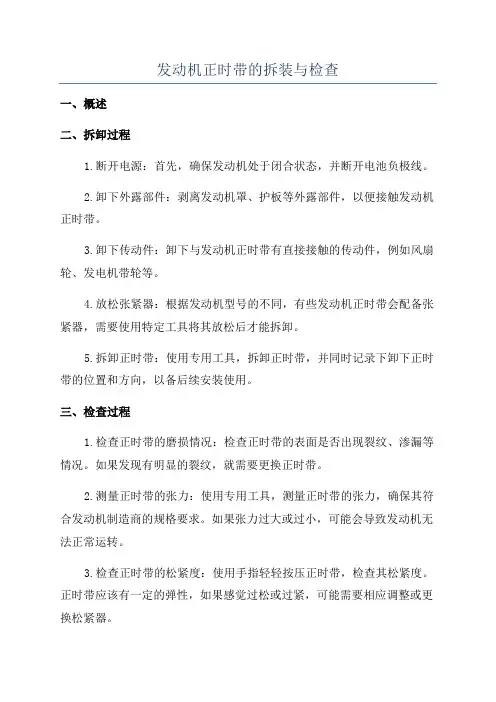

发动机正时带的拆装与检查一、概述二、拆卸过程1.断开电源:首先,确保发动机处于闭合状态,并断开电池负极线。
2.卸下外露部件:剥离发动机罩、护板等外露部件,以便接触发动机正时带。
3.卸下传动件:卸下与发动机正时带有直接接触的传动件,例如风扇轮、发电机带轮等。
4.放松张紧器:根据发动机型号的不同,有些发动机正时带会配备张紧器,需要使用特定工具将其放松后才能拆卸。
5.拆卸正时带:使用专用工具,拆卸正时带,并同时记录下卸下正时带的位置和方向,以备后续安装使用。
三、检查过程1.检查正时带的磨损情况:检查正时带的表面是否出现裂纹、渗漏等情况。
如果发现有明显的裂纹,就需要更换正时带。
2.测量正时带的张力:使用专用工具,测量正时带的张力,确保其符合发动机制造商的规格要求。
如果张力过大或过小,可能会导致发动机无法正常运转。
3.检查正时带的松紧度:使用手指轻轻按压正时带,检查其松紧度。
正时带应该有一定的弹性,如果感觉过松或过紧,可能需要相应调整或更换松紧器。
4.检查正时带的对齐情况:使用目测方法,检查正时带与齿轮的匹配情况。
正时带的每个齿槽应该与齿轮上的齿嵌合良好,没有松脱或滑动的现象。
5.检查正时带的安装方向:确保正时带的安装方向与装配时记录的方向一致,以免引起发动机工作不稳定甚至损坏。
四、安装过程1.安装正时带:使用专用工具,按照之前拆卸时记录的位置和方向,安装新的正时带。
确保正时带与齿轮完全嵌合,并正确对齐。
2.安装传动件:根据之前拆卸时的顺序,逆向进行安装传动件,并确保所有零件紧固牢固。
3.张紧正时带:如果发动机正时带需要张紧器,使用专用工具将其适当张紧,以确保正时带的张力符合规格要求。
4.安装外露部件:使用逆序安装法,将之前卸下的外露部件重新安装回原位。
5.连接电源:最后,重新连接电池负极线,并测试发动机的运转情况,确保正时带的更换工作完成且正常。
五、总结发动机正时带的拆装与检查是发动机维护的重要工作之一,它直接影响发动机的性能和寿命。

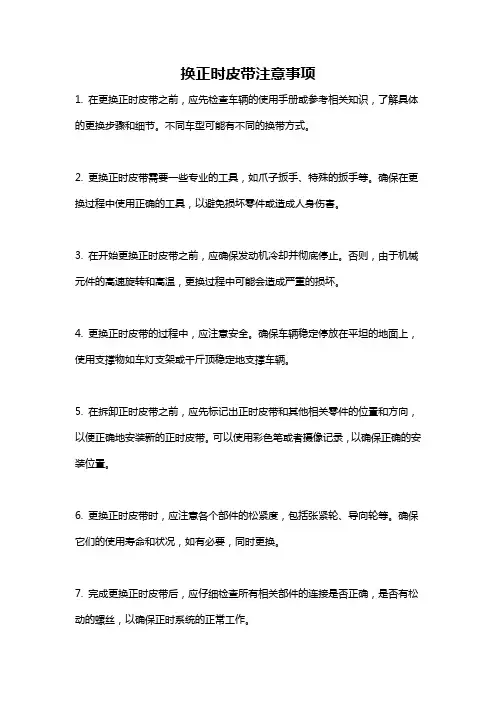

换正时皮带注意事项
1. 在更换正时皮带之前,应先检查车辆的使用手册或参考相关知识,了解具体的更换步骤和细节。
不同车型可能有不同的换带方式。
2. 更换正时皮带需要一些专业的工具,如爪子扳手、特殊的扳手等。
确保在更换过程中使用正确的工具,以避免损坏零件或造成人身伤害。
3. 在开始更换正时皮带之前,应确保发动机冷却并彻底停止。
否则,由于机械元件的高速旋转和高温,更换过程中可能会造成严重的损坏。
4. 更换正时皮带的过程中,应注意安全。
确保车辆稳定停放在平坦的地面上,使用支撑物如车灯支架或千斤顶稳定地支撑车辆。
5. 在拆卸正时皮带之前,应先标记出正时皮带和其他相关零件的位置和方向,以便正确地安装新的正时皮带。
可以使用彩色笔或者摄像记录,以确保正确的安装位置。
6. 更换正时皮带时,应注意各个部件的松紧度,包括张紧轮、导向轮等。
确保它们的使用寿命和状况,如有必要,同时更换。
7. 完成更换正时皮带后,应仔细检查所有相关部件的连接是否正确,是否有松动的螺丝,以确保正时系统的正常工作。
8. 更换正时皮带后,应根据车辆的使用手册或其他相关知识,进行必要的调整和校准工作,以确保车辆的正时系统能够正常工作。
需要注意的是,更换正时皮带是一项较为复杂的工作,可能需要一定的专业知识和经验。
如果您不确定如何进行更换,请寻求专业的汽车维修服务。
车辆正时皮带的保养与更换随着汽车行业的快速发展,汽车已经成为人们日常生活中不可或缺的交通工具。
而作为汽车引擎重要组成部分的正时皮带,对于车辆的正常运行起着至关重要的作用。
正时皮带的保养与更换,直接关系到汽车的性能和寿命。
本文将详细介绍车辆正时皮带的保养与更换事项,以帮助车主更好地维护爱车。
一、正时皮带的作用与检查频率正时皮带是将发动机的曲轴与凸轮轴同步转动的重要部件。
它负责控制汽车发动机进气阀和排气阀的开闭时间,确保汽缸内燃气的进出顺序。
因此,正时皮带的质量和工作状态直接关系到汽车的性能和燃油经济性。
正时皮带的检查频率因车辆使用情况而有所不同。
一般而言,新车的正时皮带在行驶1-2万公里后需要进行首次检查,以确认其工作状态是否正常。
随后,每行驶2-4万公里就应进行一次正时皮带的检查。
对于老车辆来说,由于正时皮带的老化和磨损速度较快,所以检查频率应更加频繁。
二、正时皮带的保养1.保持引擎正常运行温度正时皮带长时间处于高温环境下容易老化,因此保持引擎正常运行温度非常重要。
车主可以通过定期更换冷却液、清洗散热器、检查水泵是否正常运转等方式,确保引擎的温度控制在正常范围内。
2.保持发动机油清洁发动机油的清洁程度对正时皮带的寿命有着重要影响。
因为过度污染的发动机油会增加摩擦阻力,导致正时皮带磨损加剧。
因此,车主应定期更换发动机油和油滤器,确保发动机油的清洁度。
3.检查正时皮带张紧器正时皮带张紧器负责维持正时皮带的正确张力,保证其正常工作。
因此,定期检查正时皮带张紧器是否有异常磨损或松动,及时更换或调整以保证正时皮带的工作状态。
4.避免恶劣路况和异常负载恶劣的路况和异常负载都会对正时皮带造成损坏。
因此,在行驶过程中,应尽量避免经过崎岖不平的道路,并尽量避免过多悬挂重物,以减轻正时皮带的负担。
三、正时皮带的更换正时皮带的更换时间应根据厂家规定和车辆实际情况来确定。
一般而言,正时皮带的使用寿命在6-10万公里左右。
检查与更换发动机正时皮带或正时链条的心得体会
以下是一些可能有用的关于该过程的常识和建议:
1. 定期更换正时皮带或正时链条可以保护发动机并延长其寿命。
这通常是一个定期保养计划中的一部分,具体时间取决于您的车型和使用情况。
如果不更换,正时皮带或正时链条可能会因年久失修而断裂,导致严重的发动机损坏。
2. 正时皮带或正时链条的更换需要专业技术和经验,不建议自己DIY。
如果您不确定如何更换或拆卸发动机的部件,请寻求专业技术支持。
3. 更换正时皮带或正时链条时,通常需要替换和调整其他部件,例如轮毂轮、轮带、水泵和张紧器等。
如果不更换或调整,这些附属部件可能在不久的将来出现问题。
4. 请使用质量可靠的正时皮带和正时链条。
质量差的产品可能不耐用,容易断裂,从而导致更多的问题。
总之,更换发动机正时皮带或正时链条需要谨慎和专业的操作,如果您缺乏必要的技术支持和经验,请务必寻求专业机构的帮助。
汽车发动机构造与维修》实训教案项目1 AJR发动机正时皮带的拆装与检查一、教师讲解相关的知识。
1、配气机构的组成配气机构由凸轮轴、凸轮轴正时齿形带轮、曲轴正时齿形带轮、正时皮带、液压挺住和气门组件等组成。
大众桑塔纳时代超人配气机构的组成。
2、配气机构的功用及工作过程配气机构的功用是根据发动机每个气缸内所进行的工作循环和点火次序的要求,准时开启和关闭气缸的进、排气门,使新鲜可燃烧混合气或空气得以及时进入气缸,废气得以及时从气缸排出。
气门打开:由曲轴通过正时皮带驱动凸轮轴旋转,使凸轮轴上的凸轮通过液压挺住,挺柱向下推开气门,同时使弹簧进一步压缩。
气门关闭:当凸轮顶点转过液压挺柱以后,气门在其弹簧张力的作用下,开度逐渐减小,直至最后关闭,进气或排气过程即告结束。
压缩和作功行程中,气门在弹簧张力作用下严密关闭,使气缸密闭。
3、正时皮带正时皮带起到承上启下的作用,上部连接是发动机气缸盖的正时带轮、下部连接是曲轴正时带轮。
汽车发动机工作过程中,在汽缸内不断发生进气、压缩、爆炸、排气四个过程,并且每个步骤的时机都要与活塞的运动状态和位置相配合,使进气与排气及活塞升降相互协调起来。
正时皮带的正确安装,保证了进排气凸轮轴与曲轴的相对位置,也就保证了进排气门的开闭时刻与活塞位置的正确性,正时皮带的“正时”,实际指的是“配气正时”。
配气正时不正确,将严重影响车辆的运转及启动。
正时皮带具有技术成熟,成本较低,噪音较小等优点。
4、更换正时皮带方法正时皮带一般的更换周期为6万-8万公里,更换时一般都和张紧轮同时更换。
1)拆卸转动曲轴,将1号气缸设置在上止点位置。
拆下齿形皮带上防护罩,看凸轮轴正时带轮上的标记是否对准正时皮带防护罩上的标记,如果没有对准,则继续旋转曲轴一周(360度),直至对准为止。
拆卸前应确保曲轴正时标记和凸轮轴正时标记同时对准。
拆下曲轴皮带轮,拆下正时皮带中间及以下防护罩,松开张紧轮并拆下正时皮带轮,同时检查正时皮带和凸轮轴正时带轮的齿轮齿顶和齿根,有无明显磨损和变形,如不符合要求,应更换。
顺序更换GW4D20发动机正时皮带作业要领书521#套头13#套头1、检查皮带是否划伤、磨损、缺齿,是否有油渍;2、拧松张紧轮固定螺栓,取下张紧轮,取下正时皮带。
取下正时皮带1、顺时针转动曲轴两圈;2、检查确认曲轴正时带轮、凸轮轴正时带轮相应正时标记是否对正,皮带啮合是否完好;3、检查自动张紧轮指针是否与缺口位置相对应,自动张紧轮拧紧力矩是否符合要求,如图5 。
以上如有异常应重新调整。
作业名称对正时作业项目工具1、将凸轮轴带轮标记对正缸盖与凸轮轴承盖结合缝(排气侧),如图1.I所示;2、高压油泵带轮标记对正水泵壳体上的水平筋;如图1.Ⅱ所示;3、曲轴带轮标记对正机油泵壳体箭头,如图1.Ⅲ所示。
装张紧轮、紧固正时皮带3413#套头、内六角扳手校验正时13#套头21更换正时皮带时要注意以下几点:1、检查皮带状况;2、正时标记对正;3、张紧轮拧紧力矩;4、套正时皮带;5、正时验证图 示1、安装正时皮带前先检查正时皮带外观是否存在润滑脂、防冻液、及其他异物,检查正时皮带带齿是否存在裂纹、缺肉现象,如出现上述现象则更换新正时皮带。
正时皮带强制更换里程:80000公里。
2、将合格的正时皮带按1-7顺序套入正时带轮上套装顺序为:1、曲轴正时带轮—2、正时皮带惰轮—3、机油泵正时带轮—4、水泵正时带轮—5、高压油泵正时带轮—6、凸轮轴正时带轮—7、正时皮带正紧轮。
如图2所示。
3、装配过程中,应确保除去张紧轮部分外,其余部分皮带轮应与带轮结合紧密不松弛。
1、安装正时张紧轮时,先把张紧轮的限位支架卡入缸盖碗形塞位置,将张紧轮紧固螺栓带上(注意不要拧紧),如图3所示;3、用内六角扳手调整张紧轮销孔,直到张紧轮臂指针超过安装臂缺口1~2度,以规定拧紧张紧轮紧固螺栓,拧紧力矩:24±2N.m,如图4所示。
装正时皮带注意要点图4图3图5ⅢⅡI图21243567图1每 天 进 步 一 点 点。
学习任务三正时带的检查与更换学习目标:1、知道发动机正时带安装不正确对配气相位、点火正时的影响;2、会检查和调整发动机正时带的张紧度;3、能规范地更换发动机正时皮带。
建议学时:8学时工作情境描述:顾客张先生驾驶一部威驰轿车前来你所在的丰田4S店做定期维护,由维修接待员接待后,发现其发动机正时带已达到规定的更换周期,需要更换发动机的正时带。
检查张紧器,如有必要进行修理或更换。
进行维修任务分配,由你所在的维修班组根据汽车维修手册相关要求,在规定时间内检查张紧器、更换正时带,并进行调试,交班组长验收。
学习准备:1、工具:世达工具、扭力扳手等2、设备:车辆或发动机试验台、多媒体教学设备3、资料:维修手册、维修工单、安全操作规程、教学课件、软件、维修资料、视频教学资料、网络教学资源等。
一、正时带对发动机有何影响1、正时带的更换周期许多顶置凸轮轴发动机采用正时带或正时链条来传递动力,并保证曲轴、凸轮轴之间的位置关系,正时带是由橡胶和纤维材料制成的,并用玻璃纤维等材料进行强化,在使用过程中会被拉长和磨损,对于大部分使用正时带的发动机而言,如果正时带断裂将会损坏发动机,因此大部分汽车制造厂家要求在规定的维护间隔(一般为100000km左右)内必须更换发动机正时带。
2、查阅典型发动机正时带更换周期一汽丰田威驰发动机型号:5A-FE/8A-FE生产商推荐的更换正时带周期是:3、查阅资料,简述正时带断裂对发动机的影响4、查阅资料,简述正时带安装不正确对配气正时和点火正时的影响。
二、在什么情况下需要进行正时带的更换?三、如何进行正时带的更换?1、转动曲轴皮带轮,将其凹槽对准正时带罩上的正时标记“0”,检查凸轮轴正时带轮的“K ”标记是否与2号凸轮轴轴承盖的正时标记对准。
如果未对准,则应转动曲轴一周(360°),使1缸位置处于压缩冲程上止点,如图所示。
2、使用合适的专用维修工具卸下曲轴带轮螺栓。
使用专用维修工具拆下曲轴带轮。
