项目5：三角形螺纹加工

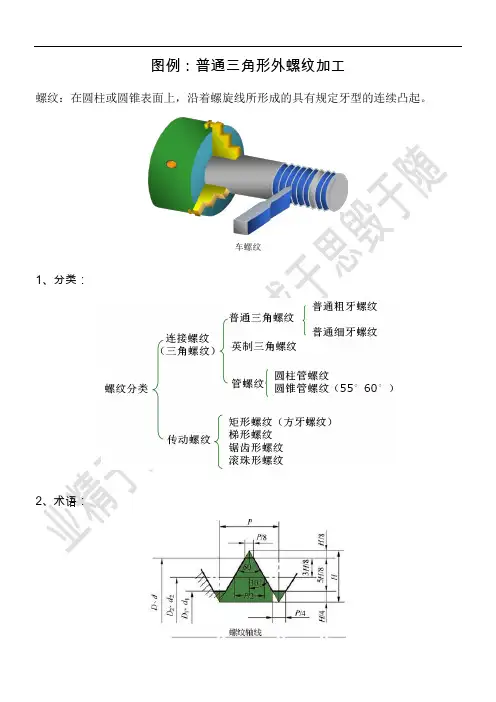

图例：普通三角形外螺纹加工
螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。

车螺纹
1、分类：
2、术语：
3、标注：
一、螺纹车削原理
车床主轴与刀具之间必须保持严格的运动关系：即主轴（工件）每旋转一周，刀具均匀地移动一个导程的距离。

二、普通外螺纹的车削加工工艺流程
三、分析零件图
五、刀具安装
1、安装要点：刀尖分角线垂直于工件轴线
六、机床调整
mm、是车公制螺纹、（含梯形螺纹）；mπ、是车蜗杆的（模数螺纹或公制蜗杆）；DP/1"π、是车径节螺纹的（英制蜗杆）；n/1"、是车英制螺纹（每英吋多少牙）；
2、主轴箱调整
3、交换齿轮箱调整：调整交换齿轮
5、开合螺母调整
6、倒顺车车削
7、进刀方式
七、检测
八：小结：直进法车削螺纹
1、重点
“一”：一个方向进刀；“二”：二刀刃同时切削；“大”：刀具受力大；“小”适用于小螺距加工。

2、难点
正反车：车削螺纹时，双手协调动作
右手：操纵横向手柄，控制进退刀；
左手：操纵主轴手柄，控制正反车。

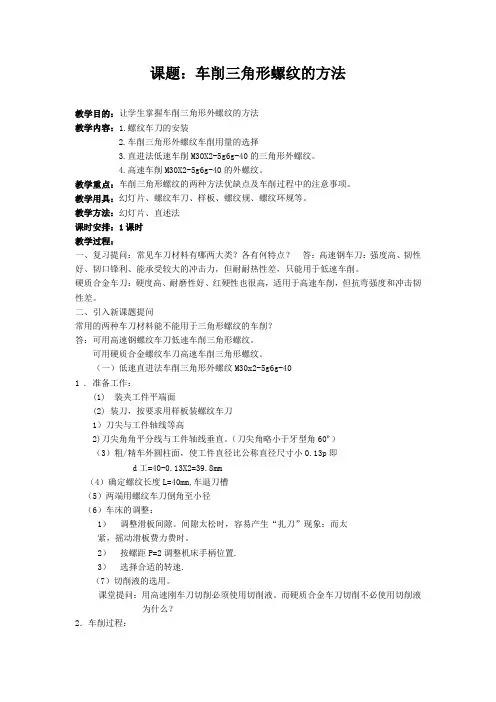

课题：车削三角形螺纹的方法教学目的：让学生掌握车削三角形外螺纹的方法教学内容：1.螺纹车刀的安装2.车削三角形外螺纹车削用量的选择3.直进法低速车削M30X2-5g6g-40的三角形外螺纹。

4.高速车削M30X2-5g6g-40的外螺纹。

教学重点：车削三角形螺纹的两种方法优缺点及车削过程中的注意事项。

教学用具：幻灯片、螺纹车刀、样板、螺纹规、螺纹环规等。

教学方法：幻灯片、直述法课时安排：1课时教学过程：一、复习提问：常见车刀材料有哪两大类？各有何特点？答：高速钢车刀：强度高、韧性好、韧口锋利、能承受较大的冲击力，但耐耐热性差，只能用于低速车削。

硬质合金车刀：硬度高、耐磨性好、红硬性也很高，适用于高速车削，但抗弯强度和冲击韧性差。

二、引入新课题提问常用的两种车刀材料能不能用于三角形螺纹的车削？答：可用高速钢螺纹车刀低速车削三角形螺纹。

可用硬质合金螺纹车刀高速车削三角形螺纹。

（一）低速直进法车削三角形外螺纹M30x2-5g6g-401 . 准备工作：(1) 装夹工件平端面(2) 装刀，按要求用样板装螺纹车刀1）刀尖与工件轴线等高2)刀尖角角平分线与工件轴线垂直。

（刀尖角略小于牙型角60º）（3）粗/精车外圆柱面，使工件直径比公称直径尺寸小0.13p即d工=40-0.13X2=39.8mm（4）确定螺纹长度L=40mm,车退刀槽（5）两端用螺纹车刀倒角至小径（6）车床的调整：1）调整滑板间隙。

间隙太松时，容易产生“扎刀”现象：而太紧，摇动滑板费力费时。

2）按螺距P=2调整机床手柄位置.3）选择合适的转速.（7）切削液的选用。

课堂提问：用高速刚车刀切削必须使用切削液。

而硬质合金车刀切削不必使用切削液为什么？2．车削过程：（1）吃刀，使刻度对“0”位，接着刻度盘进2格，（刻度盘每格为0.05mm）试车螺纹（2）用螺纹规检测螺距P是否为2mm。

注意：检查前必须先停车！（3）分十二次选用合适的切削深度车削螺纹至小径d1，保证螺纹深度为1.2mm。

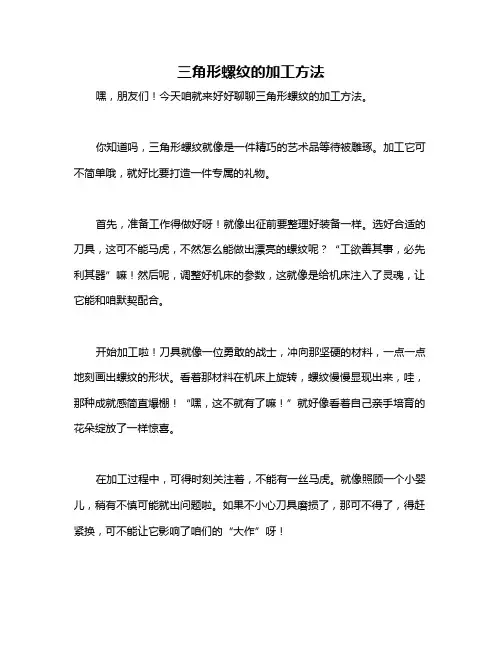

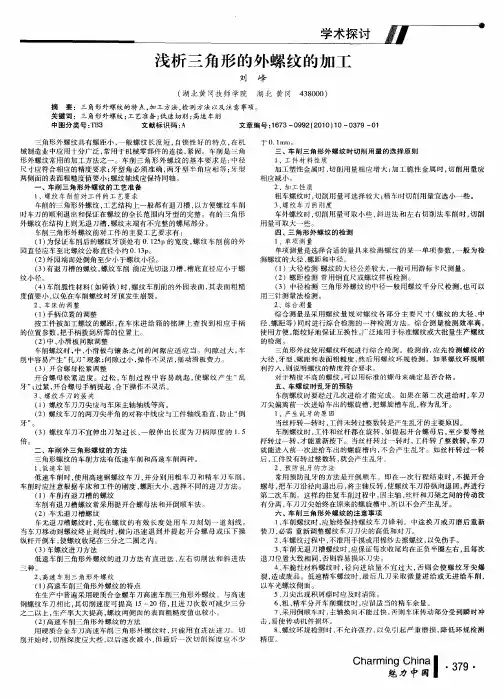

三角形螺纹的加工方法
嘿，朋友们！今天咱就来好好聊聊三角形螺纹的加工方法。

你知道吗，三角形螺纹就像是一件精巧的艺术品等待被雕琢。

加工它可不简单哦，就好比要打造一件专属的礼物。

首先，准备工作得做好呀！就像出征前要整理好装备一样。

选好合适的刀具，这可不能马虎，不然怎么能做出漂亮的螺纹呢？“工欲善其事，必先利其器”嘛！然后呢，调整好机床的参数，这就像是给机床注入了灵魂，让它能和咱默契配合。

开始加工啦！刀具就像一位勇敢的战士，冲向那坚硬的材料，一点一点地刻画出螺纹的形状。

看着那材料在机床上旋转，螺纹慢慢显现出来，哇，那种成就感简直爆棚！“嘿，这不就有了嘛！”就好像看着自己亲手培育的花朵绽放了一样惊喜。

在加工过程中，可得时刻关注着，不能有一丝马虎。

就像照顾一个小婴儿，稍有不慎可能就出问题啦。

如果不小心刀具磨损了，那可不得了，得赶紧换，可不能让它影响了咱们的“大作”呀！
加工三角形螺纹，需要耐心和细心。

这可不是一朝一夕就能掌握的技能，得不断地练习，不断地摸索。

“哎呀，这不就是个技术活嘛”，但是一旦掌握了，那可就牛啦！
总之，三角形螺纹的加工方法虽然有挑战性，但只要咱用心去学，用心去做，就一定能做出漂亮的螺纹来。

所以啊，大家可别害怕困难，勇往直前地去尝试吧！。

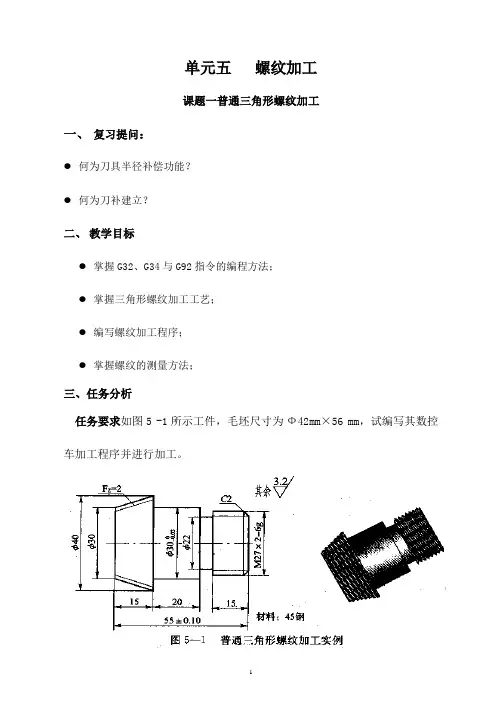

单元五螺纹加工课题一普通三角形螺纹加工一、复习提问：●何为刀具半径补偿功能？●何为刀补建立？二、教学目标●掌握G32、G34与G92指令的编程方法；●掌握三角形螺纹加工工艺；●编写螺纹加工程序；●掌握螺纹的测量方法；三、任务分析任务要求如图5 -1所示工件，毛坯尺寸为Ф42mm×56 mm，试编写其数控车加工程序并进行加工。

任务分析螺纹加工是数控车床的主要功能之一。

编写螺纹加工程序时，有多种螺纹加工指令可供选择，如G32、G92、G76等，学员可根据具体情况进行合理的选择。

此外，为了加工出合格的三角形螺纹，选用合理的螺纹加工工艺是关键。

四、相关理论1．三角形螺纹加工艺(1)螺纹标记及基本牙型普通螺纹分粗牙普通螺纹和细牙普通螺纹，牙型角为60。

●粗牙普通螺纹的螺距是标准螺距，其代号用字母“M”及公称直径表示，如M16、M12等。

●细牙普通螺纹代号用字母“M”及公称直径×螺距表示，如 M24×1.5、M27X2等。

●普通螺纹有左旋螺纹和右旋螺纹之分，左旋螺纹应在螺纹标记的末尾处加注“LH”字，如M20×1 .5LH等，未注明的是右旋螺纹。

（2）普通螺纹的基本牙型如图5- 2所示，各字符的含义如下：P：螺纹螺距:H：螺纹原始三角形高度，H—0. 866PD、d；螺纹大径，螺纹大径的基本尺寸与螺纹的公称直径相同；D、d2：螺纹中径，D2(d2)一D(d)一O．649 5P；D、d1：螺纹小径，D (d)一D(d)1. 08P。

(3)螺纹总切深及多刀切削螺纹总切深为1．3P。

多次进给切削。

进给次数及实际背吃刀量可按表5--1选取。

（4）螺纹的导入导出距离如图5—3b所示。

一般δ1取2～3P，δ2一般取l～2P．(4)车螺纹前直径尺寸的确定：可采用下列近似公式计算：●车削外螺纹 D底=D-0.13P，一般应车得比基本尺寸小0.24-0.4mm。

●车削塑性金属的内螺纹 D孔≈d- P●车削脆性金属的内螺纹： D孔=d -1.05P上式中，D底为外螺纹的小径，D孔为车螺纹前的孔径；D、d为螺纹公称直径；P为螺距。

普通三角形螺纹加工尺寸的计算驻马店高级技工学校—王俊荣摘要：螺纹加工中比较重要的是尺寸的计算，只有正确的计算才能加工出合格的螺纹。

因为三角形螺纹的牙型比较小，加工时由于车刀的挤压使牙型外胀，还有螺纹刀刀尖不是削平的梯形，而是圆弧形的，所以有必要把理论尺寸和实际加工尺寸之间的关系讲明白，让螺纹的加工变得更准确。

关键词：三角形螺纹牙型高度总的背吃刀量多线螺纹加工我们在加工螺纹时螺纹尺寸的计算十分重要，特别是螺纹理论尺寸与实际加工尺寸的不同给学生的学习带来很多困难，三角形螺纹加工尺寸的计算是加工三角形螺纹的重要部分，只有掌握正确的计算方法，才能加工出合格的产品。

一、普通三角形螺纹的基本牙型普通三角形螺纹的基本牙型如图1所示，各基本尺寸的名称如下：图1 普通三角螺纹基本牙型D—内螺纹大径（公称直径）；d—外螺纹大径（公称直径）；D2 —内螺纹中径；d2—外螺纹中径；D1—内螺纹小径；d1—外螺纹小径；P—螺距；H—原始三角形高度。

三角形螺纹的基本尺寸有：1、牙型角α螺纹轴向剖面内螺纹两侧面的夹角。

普通三角形螺纹α=60o，2、螺距P 它是沿轴线方向上相邻两牙间对应点的距离。

3、导程P h在同一条螺旋线上的相邻两牙在中径线上对应两点之间的轴向距离。

4、牙型高度：外螺纹牙顶和内螺纹牙底均在H/8处削平，外螺纹牙底和内螺纹牙顶均在H/4处削平。

h1=H-H/8-H/4=5/8H=0.5413P5、大径：d=D(公称直径)6、中径：d 2=D2= d -2×3/8H=d -0.6495P7、小径：d 1=D1= d -2×5/8H= d -1.0825P二、加工普通三角形外螺纹前螺杆直径和加工时吃刀深度的计算。

1、M20的外螺纹，公称直径是大径20，高速车削三角形螺纹时，受车刀挤压后会使螺纹大径尺寸胀大，因此车螺纹外圆的直径，应比螺纹大径小，当螺纹螺距为1.5～3.5时，外径一般可以小0.2～0.4。

三角形螺纹车刀的使用1）三角形螺纹车刀的几何角度(1)刀尖角应该等于牙型角，车普通螺纹时为60°，英只螺纹为55°。

(2)前角一般为0°～10°。

因为螺纹车刀的纵向前角对牙型角有很大影响，所以精车时或精度要求高的螺纹，径向前角取得小一些，约0°～5°。

(3)后角一般为5°～10°。

因受螺纹升角的影响，进刀方向一面的后角应磨得稍大一些。

但大直径、小螺距的三角形螺纹，这种影响可忽略不计。

2)三角形螺纹车刀的刃磨(1)刃磨要求①根据粗、精车的要求，刃磨出合理的前、后角。

粗车刀前角大、后角小，精车刀则相反；②车刀的左右刀刃必须使之线,无崩刃；③刀头不歪斜，牙型半角相等；④内螺纹车刀刀尖角平分线必须与刀杆垂直；⑤内螺纹车刀后角应适当大些，一般磨有两个后角。

(2)刀尖角的刃磨和检查由于螺纹车刀刀尖角要求高、刀头体积小，因此刃磨起来比一般车刀困难。

在刃磨高速钢螺纹车刀时，若感到发热烫手，必须及时用水冷却，否则容易引起刀尖退火；刃磨硬质合金车刀时，应注意刃磨顺序，一般是先将刀头后面适当粗磨，随后在刃磨两侧面，以免产生刀尖爆裂。

在精磨时，应注意防止压力过大而震碎刀片，同时要防止刀具在刃磨时骤冷而损坏刀具。

为了保证磨出准确的刀尖角,在刃磨时可用螺纹角度样板测量，样板形状如下图1-8-2所示。

测量时把刀尖角与样板贴合，对准光源，仔细观察两边贴合的间隙，并进行修磨。

a)三角螺纹样板 b)较厚螺纹样板测量刀尖角图1-8-2 刀尖角检查对于具有纵向前角的螺纹车刀可以用一种厚度较厚的特制螺纹样板来测量刀尖角，如上图右所示。

测量时样板应与车刀底面平行，用透光法检查，这样量出的角度近似等于牙形角。

(3)三角形螺纹车刀刃磨练习实例如下图1-8-3所示图1-8-3 三角形螺纹车刀几何参数①粗磨主、副后面（刀尖角初步形成）；②粗、精磨前面或前角；③精磨主副后面，刀尖角用样板检查修正；④车刀刀尖倒棱宽度一般为0.1×螺距。

普通三角形外螺纹的基本牙型知识准备三、三角形外螺纹车刀的刃磨与安装1.三角形外螺纹车刀的刃磨要求（1）螺纹车刀的刀尖角等于牙型角。

（2）螺纹车刀的左、右切削刃必须平直。

（3）螺纹车刀刀尖角的角平分线应尽量与刀侧面杆平行。

（4）螺纹车刀的进刀后角因受螺纹升角的影响，应磨得大些。

（5）粗车径向前角γ 0 时可采用有 5°～ 15°径向前角螺纹车刀；精车时为保证牙型准确，径向前角一般为0°～ 5°。

车刀角度如图3-47所示三角形外螺纹车刀角度2.三角形外螺纹车刀的刃磨步骤3.三角形外螺纹车刀的安装要求（1）螺纹车刀刀尖与车床主轴轴线等高，一般可根据尾座顶尖高度调整和检查。

为防止高速车削时产生振动和“扎刀”，外螺纹车刀刀尖也可以高于工件中心 0.1 ～ 0.2 mm，必要时可采用弹性刀柄螺纹车刀。

（2）使用螺纹对刀样板校正螺纹车刀的安装位置（图3-48），教师：讲解、演示、PPT展示学生：观察、思考吸引学生注意力，激发学生兴趣，加深印象校正螺纹车刀的装刀位置（3）螺纹车刀伸出刀架不宜过长，一般伸出长度为刀车螺纹时，中滑板横向进给，如图（a）所示，经几次行程逐步车至螺纹深度，使螺纹达到要求的精度及表面粗糙度，这种方法叫直进法。

（2）.斜进法车螺纹时，中滑板横向进给，如图（b）所示，同时小滑板做微量的纵向进给，车刀只有一侧切削刃进行切削，这种方法叫斜进法。

（3）左右切削法车削较大螺距的螺纹时，为了减小车刀两个切削刃同时切削所产生的“扎刀”现象，可使车刀只用一侧切削刃参与切削。

每次进给除了中滑板横向进给外，还要利用小滑板使车刀向左或向右微量进给，如图 7-4（c）所示，直到螺纹深度。

车削螺纹的进刀方法六、三角形外螺纹的加工步骤三角形外螺纹可用开合螺母法或倒顺手法来车削加工。

三角形外螺纹的加工步骤如下：（1）停车拨动机床主轴手柄，选择较低的主轴转速，一般选 50 ～ 100 r/min。
