车三角形外螺纹一、教学目标1.知识目标理解螺纹相关的参数计算理解和掌握螺纹的几种车削方法，并能类比出他们之间的联系和区别识记切削深度的计算及中滑板进刀格数的确定2.技能目标根据工件的螺距标注值，按照进给箱铭牌调整手柄位置灵活掌握车削三角形外螺纹的基本动作和操作方法3.情感目标通过车工知识的培养学生不仅要会做事，能做事、更要会做人，自觉养成吃苦耐劳、勤俭节约的习惯二、教学重点、难点、关键点重点：三角形螺纹的相关参数计算难点：掌握螺纹加工的正确步骤及操作方法关键点：车刀安装的正确与否将直接决定螺纹能否顺利加工图6 5 螺距检查提开合螺母法：床鞍、溜板箱纵向退出工件端面→ 提起开合螺母→ 横向退出中滑板→端面起延续中滑板刻度进刀1.车螺纹前应首先调整好床鞍和中、小滑板的松紧程度。
2.调整机床手柄应严格按照降转速→调手柄→合开合螺母的顺序，而螺纹车削完毕应提开合螺母→丝杠转动变光杠→换转速来进行，可避免安全事故的发生。
建议此动作顺序训练熟练后方可正式车削。
3.车螺纹时思想要集中，待操作熟练后，逐步提高主轴转速，最终达到能高速车削三角形螺纹。
4.车螺纹时，应始终保持螺纹车刀锋利，中途换刀或刃磨后重新装刀，必须重新调整螺纹车刀刀尖的高低和对刀。
5.车螺纹时，应注意不可将中滑板手柄多摇进一圈，否则会造成车刀刀尖崩刃或损坏工件。
可在中滑板退刀向端面移动过程中将车刀进刀至接近工件表面来避免。
6.车螺纹过程中，不准用手摸或用棉纱去擦螺纹，以免伤手。
7.低速精车螺纹时，最后几刀采取微量进给或无进给车削以降低螺纹侧面的粗糙度。
8.刀尖出现积屑瘤时应及时清除。
课题：车削三角形螺纹的方法教学目的：让学生掌握车削三角形外螺纹的方法教学内容：1.螺纹车刀的安装2.车削三角形外螺纹车削用量的选择3.直进法低速车削M30X2-5g6g-40的三角形外螺纹。
4.高速车削M30X2-5g6g-40的外螺纹。
教学重点：车削三角形螺纹的两种方法优缺点及车削过程中的注意事项。
教学用具：幻灯片、螺纹车刀、样板、螺纹规、螺纹环规等。
教学方法：幻灯片、直述法课时安排：1课时教学过程：一、复习提问：常见车刀材料有哪两大类？各有何特点？答：高速钢车刀：强度高、韧性好、韧口锋利、能承受较大的冲击力，但耐耐热性差，只能用于低速车削。
硬质合金车刀：硬度高、耐磨性好、红硬性也很高，适用于高速车削，但抗弯强度和冲击韧性差。
二、引入新课题提问常用的两种车刀材料能不能用于三角形螺纹的车削？答：可用高速钢螺纹车刀低速车削三角形螺纹。
可用硬质合金螺纹车刀高速车削三角形螺纹。
（一）低速直进法车削三角形外螺纹M30x2-5g6g-401 . 准备工作：(1) 装夹工件平端面(2) 装刀，按要求用样板装螺纹车刀1）刀尖与工件轴线等高2)刀尖角角平分线与工件轴线垂直。
（刀尖角略小于牙型角60º）（3）粗/精车外圆柱面，使工件直径比公称直径尺寸小0.13p即d工=40-0.13X2=39.8mm（4）确定螺纹长度L=40mm,车退刀槽（5）两端用螺纹车刀倒角至小径（6）车床的调整：1）调整滑板间隙。
间隙太松时，容易产生“扎刀”现象：而太紧，摇动滑板费力费时。
2）按螺距P=2调整机床手柄位置.3）选择合适的转速.（7）切削液的选用。
课堂提问：用高速刚车刀切削必须使用切削液。
而硬质合金车刀切削不必使用切削液为什么？2．车削过程：（1）吃刀，使刻度对“0”位，接着刻度盘进2格，（刻度盘每格为0.05mm）试车螺纹（2）用螺纹规检测螺距P是否为2mm。
注意：检查前必须先停车！（3）分十二次选用合适的切削深度车削螺纹至小径d1，保证螺纹深度为1.2mm。
螺纹加工课题一车三角形外螺纹一、高速钢外三角形螺纹车刀及其刃磨内容图例与说明高速钢外三角形螺纹车刀高速钢外螺纹车刀( 图６—１) 刃磨方便, 切削刃锋利, 韧性好, 车削时刀尖不易崩裂, 车出螺纹的表面粗糙度值小. 但其热稳定性差, 不宜高速车削, 常用在低速切削，加工塑性材料的螺纹或作为螺纹的精车刀。
高速钢外三角螺纹车刀的刃磨刃磨要求１．刀尖角ε r 应等于牙型角α ，即ε r ＝α 。
车普通螺纹时，ε r ＝60°；车英制螺纹时，ε r ＝55°。
２．当螺纹车刀的径向前角γ P ＝０°时，车刀前面上的刀尖角ε ′ r ＝ε r ＝α ；当螺纹车刀的径向前角γ P ＞０°时, 车刀前刀面上的刀尖角ε ′ r ＜ε r ＝α ，ε ′ r 按表6—1进行修正。
３．螺纹车刀的两个切削刃必须刃磨平直，不允许出现崩刃。
４．螺纹车刀的切削部分不能歪斜，刀尖半角ε ′ r ∕２应对称。
5 ．螺纹车刀的前面与两个主后面的表面粗糙度值要小。
高速钢外三角螺纹车刀的刃磨刃磨注意事项1．粗磨有径向前角的螺纹车刀时，应使刀尖角略大于牙型角，待磨好前角后，再修磨两刃夹角。
2.刃磨高速钢螺纹车刀时, 应选用细粒度砂轮( 如粒度号80的氧化铝砂轮)。
3.刃磨时车刀对砂轮的压力应小于一般车刀，并常浸水冷却，以防过热引起退火。
4.螺纹车刀在刃磨过程中，应在砂轮表面水平方向缓慢移动，这样容易使车刀刃口刃磨平直，表面粗糙度值小。
5.刃磨车削窄槽或高台阶螺纹的螺纹车刀时，应将螺纹车刀进给方向一侧的刀刃磨短些( 图６—2), 以有利于车削时退刀。
图6－2 车削窄槽、高台阶螺纹的车刀高速钢外三角螺纹车刀的刃磨刃磨步骤以6×16×200mm高速钢刀片刃磨图6—1精车刀为例1.刃磨左侧进给方向后刀面，控制刀尖半角εr/2 及后角αOL（αO+ψ）。
此时刀杆与砂轮圆周夹角约εr/2，刀面向外侧倾斜α+ψ，刀头上翘5°。

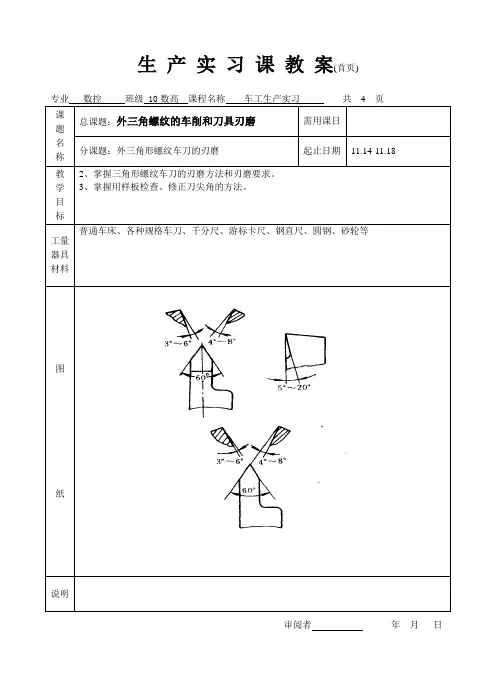

生产实习课教案(首页)、粗磨主、副后面（刀尖角初步形成）。
、粗、精磨前面或前角。
、精磨主副后面，刀尖角用样板检查修正。
、车刀刀尖倒棱宽度一般为0.1×螺距。
用油石研磨。
四、容易产生的问题和注意事项、磨刀时，人的站立位置要正确，特别在刃磨整体式内螺纹车刀内测刀刃时，不小心就会使刀尖角磨歪。
、刃磨高速钢车刀时，宜选用80#氧化铝砂轮，磨刀时压力应力小于一般车刀，并及时蘸水冷却，以免过热而失去刀刃硬度。
、粗磨时也要用样板检查刀尖角，若磨有纵向前角的螺纹车刀，，粗磨后的刀尖角略大于牙型角，待磨好前角后再修正刀尖角。
、刃磨螺纹车刀的刀刃时，要稍带移动，这样容易使刀刃平直。
、刃磨车刀时要注意安全。
五、教师示范指导（45分钟）、采用边讲解、边操作的方式，进行每个环节都加以解释，并多提出问题。
、采用分解式，示范指导的方法，粗加工与精加工分部进行，操作指导，使学生更加易懂。
、让接受能力较强的学生模仿练习，老师临场指导，并提出存在的问题和解决方法，使所在场的学生尽量避免一些易出现的问题。
六、学生独立操作实践，教师巡回指导（4天）生产实习课教案(首页)）刀头伸出不要过长，一般为20~25mm（约为刀杆厚度的1.5车螺纹时车床的调整）变换手柄位置：一般按工件螺距在进给箱铭牌上找到交换齿轮的齿数和手柄位置，并把手柄拨到所需的位置上。
）调整滑板间隙：调整中、小滑板镶条时，不能太紧，也不能太松。
太紧了，摇动滑板费力，操作不灵活；太松了，车螺纹时容易产生“扎刀”。
顺时针方向旋转小滑板手柄，车无退刀槽的铸铁螺纹）车螺纹前工件的工艺要求：A、螺纹大径一般应车的比基本尺寸小0.2~0.4mm（约为0.13p）。
保证车好螺纹后牙顶处有0.125p的宽度（p是工件螺距）。
、在车好螺纹前先用车刀在工件上倒角至略小于螺纹小径。
、铸铁（脆性材料）工件外圆表面粗糙度要小，以免车螺纹时牙尖崩裂。
这种切削法操作较复杂，偏移的赶刀量要适当，用于低速切削螺距大于2mm的塑性材料。

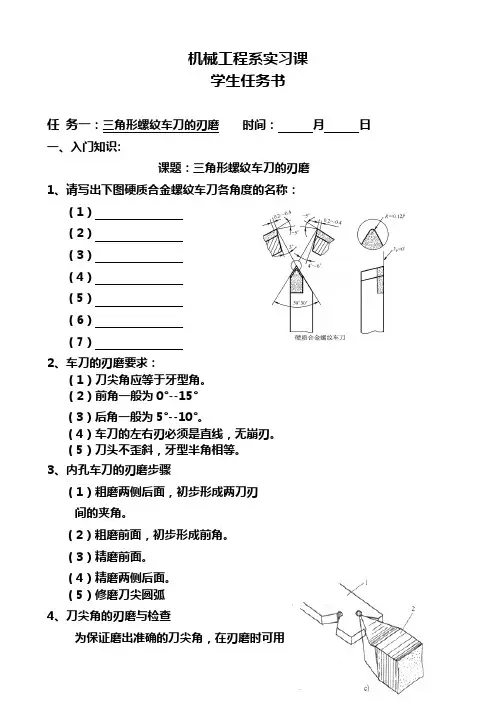

机械工程系实习课
学生任务书
一、入门知识:
课题：三角形螺纹车刀的刃磨1、请写出下图硬质合金螺纹车刀各角度的名称：
2、车刀的刃磨要求：
（1）刀尖角应等于牙型角。
（2）前角一般为0°--15°
（3）后角一般为5°--10°。
（4）车刀的左右刃必须是直线，无崩刃。
（5）刀头不歪斜，牙型半角相等。
3、内孔车刀的刃磨步骤
（1）粗磨两侧后面，初步形成两刀刃
间的夹角。
（2）粗磨前面，初步形成前角。
（3）精磨前面。
（4）精磨两侧后面。
（5）修磨刀尖圆弧
4、刀尖角的刃磨与检查
为保证磨出准确的刀尖角，在刃磨时可用
螺纹角度样板测量。
二、容易出现的问题及注意事项
1、磨刀时，人的站立位置要正确。
2、刃磨硬质合金车刀时宜采用碳化硅砂轮，不准蘸水冷却。
3、粗磨时也要用样板检查刀尖角。
4、刃磨螺纹车刀的刀刃时，要少量移动，这样容易使刀刃平直。
5、车刀刃磨时要注意安全。
三、刃磨车刀，小组交流各自车刀的刃磨优缺点，然后自己进行改进、修磨。
四、实习任务图。
课题十：车三角形螺纹P151教学目的：1、让学生了解三角形螺纹的各部名称及计算。
2、让学生掌握在车床上加工三角形螺纹的方法，掌握加工原理。
重点与难点：重点：让学生能够熟练的加工出合格的三角形螺纹。
难点：螺旋线的形成原理和内螺纹的熟练加工。
集中讲解：1、螺旋线与螺纹〔1〕螺旋线：螺旋线是沿着圆柱或圆锥表面运动的点的轨迹，该点的轴向位移动相应的角位移成正比。
〔2〕螺纹：在圆柱和圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。
2、螺纹分类：圆柱螺纹：在圆柱表面上所形成的螺纹圆锥螺纹：在圆锥表面上所形成的螺纹〔按螺纹母体形状分类〕外螺纹：在外圆柱或外圆锥表面上形成的螺纹。
内螺纹：在内圆柱或外内锥表面上形成的螺纹。
〔按螺纹位置分类〕右旋螺纹：顺时针旋转时旋入的螺纹。
左旋螺纹：逆时针旋转时旋入的螺纹。
〔按旋向分类〕传动螺旋：用于传递运动或传递转矩的螺纹。
连接螺纹：用于连接坚固作用的螺纹。
〔按使用途径分类〕三角形螺纹：〔1〕、普通三角形螺纹：M12-5g6g-s〔2〕、英制三角形螺纹：1in=25.4mm〔3〕、管螺纹：HB hb3、普通螺纹各部分名称P153〔1〕、乐型角〔a〕螺纹牙型上两相邻牙侧间的夹角a=60°〔2〕、螺距〔p〕相邻两牙在中径上对应两点间的轴向距离。
〔3〕、导程〔L〕同一条螺旋线上相邻两牙在中径线上对应两点间轴向距离，单线螺纹L＝P，多线螺纹L＝nP.〔4〕、螺纹大径〔d、D〕外螺纹牙顶或内螺纹牙底的直径，d 为负公差，D为正公差。
〔5〕、中径〔d2、D2〕假想的圆柱或圆锥直径，该直径的素线通过牙型上沟槽和凸起宽度相等的地方。
〔6〕、螺纹小径〔d1、D1〕外螺纹的牙底牙螺纹的牙顶直径。
〔7〕、原始三角形高度〔H〕、0.866＝H〔8〕、牙型高〔h〕，h＝0.5413P4、螺纹各参数计算：P155表6――2螺纹中径：d2=D2=d-0.6495P螺纹小径：d1=D1=d-1.0825P原始牙型高度：H=0.866P〔车螺纹进刀总量〕英制螺纹与米制螺距换算：p=1in/n=25.4/n(mm)5、三角形螺纹车刀〔1〕高速钢螺纹车刀刃磨方便，切削刃锋利，韧性好，刀尖不亿崩裂，车出的螺纹粗糙度值小，常用在低速切或作为螺纹精车用。
单元五螺纹加工课题一普通三角形螺纹加工一、复习提问：●何为刀具半径补偿功能？●何为刀补建立？二、教学目标●掌握G32、G34与G92指令的编程方法；●掌握三角形螺纹加工工艺；●编写螺纹加工程序；●掌握螺纹的测量方法；三、任务分析任务要求如图5 -1所示工件，毛坯尺寸为Ф42mm×56 mm，试编写其数控车加工程序并进行加工。
任务分析螺纹加工是数控车床的主要功能之一。
编写螺纹加工程序时，有多种螺纹加工指令可供选择，如G32、G92、G76等，学员可根据具体情况进行合理的选择。
此外，为了加工出合格的三角形螺纹，选用合理的螺纹加工工艺是关键。
四、相关理论1．三角形螺纹加工艺(1)螺纹标记及基本牙型普通螺纹分粗牙普通螺纹和细牙普通螺纹，牙型角为60。
●粗牙普通螺纹的螺距是标准螺距，其代号用字母“M”及公称直径表示，如M16、M12等。
●细牙普通螺纹代号用字母“M”及公称直径×螺距表示，如 M24×1.5、M27X2等。
●普通螺纹有左旋螺纹和右旋螺纹之分，左旋螺纹应在螺纹标记的末尾处加注“LH”字，如M20×1 .5LH等，未注明的是右旋螺纹。
（2）普通螺纹的基本牙型如图5- 2所示，各字符的含义如下：P：螺纹螺距:H：螺纹原始三角形高度，H—0. 866PD、d；螺纹大径，螺纹大径的基本尺寸与螺纹的公称直径相同；D、d2：螺纹中径，D2(d2)一D(d)一O．649 5P；D、d1：螺纹小径，D (d)一D(d)1. 08P。
(3)螺纹总切深及多刀切削螺纹总切深为1．3P。
多次进给切削。
进给次数及实际背吃刀量可按表5--1选取。
（4）螺纹的导入导出距离如图5—3b所示。
一般δ1取2～3P，δ2一般取l～2P．(4)车螺纹前直径尺寸的确定：可采用下列近似公式计算：●车削外螺纹 D底=D-0.13P，一般应车得比基本尺寸小0.24-0.4mm。
●车削塑性金属的内螺纹 D孔≈d- P●车削脆性金属的内螺纹： D孔=d -1.05P上式中，D底为外螺纹的小径，D孔为车螺纹前的孔径；D、d为螺纹公称直径；P为螺距。
车三角形螺纹方法及注意事项螺纹是在圆柱工件表面上沿着螺旋线索形成, 含有相同剖面连续凸起沟槽。
它关键用作连接零件,传动零件, 紧固零件和测量用零件等。
三角形螺纹特点: 螺距小, 通常螺纹长度较短。
常见车削方法有直进法, 左右切削法, 斜进法, 控制背吃刀量法等, 依据不一样材料和加工要求选择不一样加工方法。
[关键词]车削内螺纹, 车削外螺纹三角形螺纹按其规格用途不一样, 可分为一般螺纹, 英制螺纹和管制螺纹三种; 按其线数分为单线螺纹和多线螺纹; 按其螺旋方向可分为左螺旋和右螺旋螺纹。
车削三角形螺纹基础要求中径尺寸符合对应精度要求, 牙型角必需正确, 两牙型半角应相等, 牙型角两侧表面粗糙度值要小, 螺纹轴线与工件轴线上应保持同轴车削三角形螺纹; 工艺结构上, 通常都有退刀槽, 以方便螺纹车削时。
顺利退出和保持螺纹在全长范围内牙型角完整,有结构上无退刀槽末端有不完整螺纹。
1>车削三角形螺纹前对工件关键工艺要求为:为确保车削后螺纹牙顶角0.125p宽度螺纹撤销前外圆直径应车至此螺纹公称直径小约0.15p; 三角形内螺纹孔径, 车削塑性金属时, d孔=d-0.12 5p.2>外圆端面处, 倒角略小于螺纹小径。
3>有退刀槽螺纹在车削前应先切退刀槽槽底直径应小于螺纹小径等于（2—3）p.4>车削脆性材料如铸铁时, 螺纹车削前外圆表面粗糙度值要小, 以预防撤销螺纹时牙顶上发生崩裂。
螺纹又可分为外螺纹和内螺纹两种, 首先先讲述下车削外三角形螺纹方法以及注意事项。
因为三角形螺纹车刀刀尖强度较差, 工作条件恶劣, 加之两侧切削刃同时参与切削, 会产生较大切削抗力, 将引发工件震动, 影响加工精度和表面粗糙度, 所以在进刀方法上应依据不一样德加工要求, 零件材质和螺纹螺距大小来选择。
1。
车无退刀槽铸铁螺纹:<一>车削前准备工作, 按螺纹规格车螺纹外圆, （螺纹大径尺寸应比基础尺寸小0.2—0.4mm)按所需长度刻出螺纹长度终止线, 并倒角c应略小于螺纹小径。
车普通内、外三角形螺纹一、复习1、偏心工件的相关概念和作用；2、用三爪卡盘车削偏心工件，包括偏心工件偏心距和平行度的找正；3、偏心工件车削的注意事项以及偏心距的检测。
二、引入在各种机械产品中，带有螺纹的零件应用的非常广泛，用车削方法加工螺纹，是目前常用的加工方法，而要车好螺纹，必须要正确刃磨、安装螺纹车刀，其最终安装后切削部分的形状应和螺纹牙形的轴向剖面形状相符合。
此次课主要对于内、外三角形螺纹的讲解和训练。
三、关键（重点）掌握内、外三角形螺纹车刀的刃磨要领和方法；学会用低、中速车三角螺纹的方法；懂得用螺纹量规综合检验三角形螺纹的方法。
四、授课内容（一）螺纹的种类按牙型可分为三角形、矩形、圆形、梯形和锯齿形；按螺旋线方向可分为右旋和左旋，按螺旋线线数可分为单线和多线螺纹。
（二）螺纹术语1、螺纹：在圆柱表面上，沿着螺旋线所形成的，具有相同剖面的连续凸起和沟槽称为螺纹。
2、螺纹牙型角：是在螺纹牙型上，相邻两牙侧间的夹角。
3、牙型高度：是在螺纹牙型上，牙顶到牙底之间，垂直于螺纹轴线的距离。
4、螺纹直径：（1）公称直径：代表螺纹尺寸的直径，指螺纹大径的基本尺寸。
（2）中径：是一个假想圆柱的直径，该圆柱的素线通过牙型上沟槽和凸起宽度相等的地方。
5、螺距：相邻两牙在中径线上对应两点间的轴向距离。
6、螺纹升角：在中径圆柱上，螺旋线的切线与垂直于螺纹轴线的平面之间的夹角。
（三）普通三角形螺纹的相关工艺知识在机械制造业中，三角螺纹常用于连接、紧固；在工具和仪器中还往往用于调节。
三角形螺纹的特点：螺距小、一般螺纹长度短。
其基本要求是螺纹轴向剖面牙型角必须正确，两侧面表面粗糙度小，中径尺寸符合精度要求，螺纹与工件轴线保持同轴。
1、普通螺纹各基本尺寸的计算公式：（1）螺纹大径：d=D(螺纹大径的基本尺寸与公称直径相同)，外螺纹就是圆柱外径，内螺纹就是螺纹底径。
（2）中径：d2=D2=d-0.6495p（3）牙型高度：h1=0.5413p（4）螺纹小径：d1=D1=d-1.0825p2、螺纹车刀的装夹（1）装夹车刀时，刀尖位置一般应对准工件中心；（2）车刀刀尖角的对称中心线必须与工件轴线垂直，装刀时可用样板来对刀；（3）刀头伸出不要过长，一般为20～25㎜（约为刀杆厚度的1.5倍。
