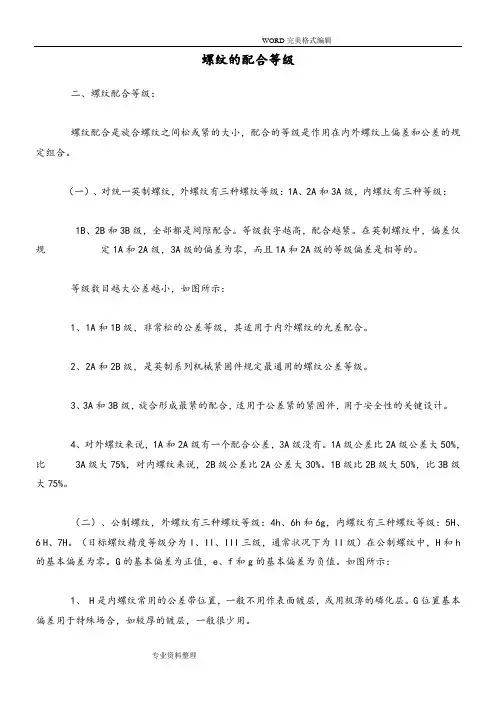

螺纹的配合等级二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。

等级数字越高，配合越紧。

在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

等级数目越大公差越小，如图所示：1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。

1A级公差比2A级公差大50%，比 3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。

1B级比2B级大50%，比3B级大75%。

（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。

（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h 的基本偏差为零。

G的基本偏差为正值，e、f和g的基本偏差为负值。

如图所示：1、 H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。

G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。

2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。

3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。

（三）、螺纹标记螺纹的种类和标注（2006-03-13 16:32:20 ）1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。

常用标准螺纹的种类及用途可参看表1。

2 螺纹联接的画法如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。

三角形螺纹是联接螺纹的基本形式，牙根强度高，具有良好的自锁性能。

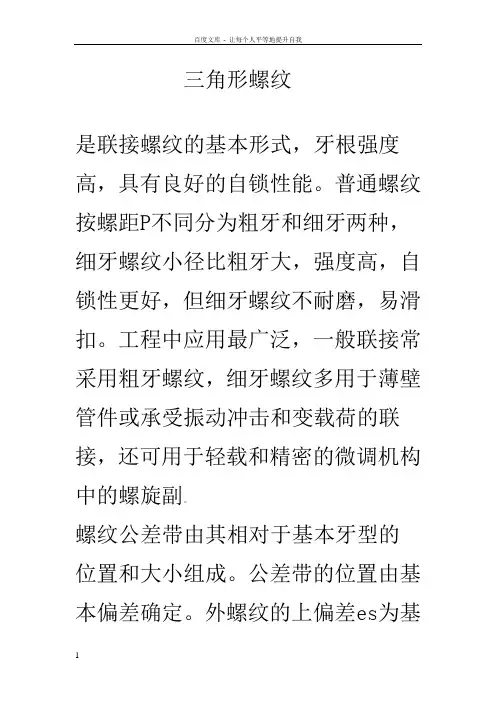

普通螺纹按螺距P不同分为粗牙和细牙两种，细牙螺纹小径比粗牙大，强度高，自锁性更好，但细牙螺纹不耐磨，易滑扣。

工程中应用最广泛，一般联接常采用粗牙螺纹，细牙螺纹多用于薄壁管件或承受振动冲击和变载荷的联接，还可用于轻载和精密的微调机构中的螺旋副。

螺纹公差带由其相对于基本牙型的位置和大小组成。

公差带的位置由基本偏差确定。

外螺纹的上偏差es为基本偏差；内螺纹的下偏差EI为基本偏差，如图1所示。

图1内螺纹规定了两种公差带位置，其代号分别为G和H；外螺纹规定了四种公差带位置，其代号为e、f、g和h。

内螺纹的公差带位置如图2和外螺纹的公差带位置如图3所示。

图2 TD1--- 内螺纹小径公差；TD2--- 内螺纹中径公差图3Td--- 外螺纹大径公差；Td2--- 外螺纹中径公差根据螺纹配合的要求，可将公差等级和公差位置组合，得到多种公差带。

为减少量刃具的品种，给出公差带选用原则：精密：用于精密螺纹，要求配合性质变动较小；中等：适用于一般用途；粗糙：精度要求低或加工制造困难的螺纹。

内、外螺纹公差带选用（摘自GB/T197-1981）见表2与表3表注：(1) 大量生产的精密紧固件螺纹，推荐采用带☆的公差带。

(2) 带*的公差带应优先选用，括号内公差带尽量不用。

(3) 精密配合用于精密螺纹，其配合性质稳定；一般配合采用中等配合；精度要求不高或加工较困难的螺纹采用粗糙配合。

(4) 内外螺纹的选用公差带可随意组合，为保证有足够的接触高度，加工后的零件的最优配合为H/g，H/h或G/h。

若公称直径小于的螺纹副，应采用5H/6h或更精密的配合。

国际公制标准螺纹（国家标准CNS）：牙顶为平面，牙底为圆弧形，增加螺纹强度。

美国标准螺纹：螺纹顶部与根部皆为平面，规格以每英寸有几牙表示，粗牙（NC）细牙（NF）特细牙（NEF）三级。

1/2-10NC（1/2表示外径；10表示每寸牙数；NC为代号）统一标准螺纹：由美国、英国、加拿大制定，为目前常用的英制螺纹，螺纹角为60度，以每英寸几牙表示。

三角形螺纹的加工方法
嘿，朋友们！今天咱就来好好聊聊三角形螺纹的加工方法。

你知道吗，三角形螺纹就像是一件精巧的艺术品等待被雕琢。

加工它可不简单哦，就好比要打造一件专属的礼物。

首先，准备工作得做好呀！就像出征前要整理好装备一样。

选好合适的刀具，这可不能马虎，不然怎么能做出漂亮的螺纹呢？“工欲善其事，必先利其器”嘛！然后呢，调整好机床的参数，这就像是给机床注入了灵魂，让它能和咱默契配合。

开始加工啦！刀具就像一位勇敢的战士，冲向那坚硬的材料，一点一点地刻画出螺纹的形状。

看着那材料在机床上旋转，螺纹慢慢显现出来，哇，那种成就感简直爆棚！“嘿，这不就有了嘛！”就好像看着自己亲手培育的花朵绽放了一样惊喜。

在加工过程中，可得时刻关注着，不能有一丝马虎。

就像照顾一个小婴儿，稍有不慎可能就出问题啦。

如果不小心刀具磨损了，那可不得了，得赶紧换，可不能让它影响了咱们的“大作”呀！
加工三角形螺纹，需要耐心和细心。

这可不是一朝一夕就能掌握的技能，得不断地练习，不断地摸索。

“哎呀，这不就是个技术活嘛”，但是一旦掌握了，那可就牛啦！
总之，三角形螺纹的加工方法虽然有挑战性，但只要咱用心去学，用心去做，就一定能做出漂亮的螺纹来。

所以啊，大家可别害怕困难，勇往直前地去尝试吧！。

普通三角形螺纹加工尺寸的计算驻马店高级技工学校—王俊荣摘要：螺纹加工中比较重要的是尺寸的计算，只有正确的计算才能加工出合格的螺纹。

因为三角形螺纹的牙型比较小，加工时由于车刀的挤压使牙型外胀，还有螺纹刀刀尖不是削平的梯形，而是圆弧形的，所以有必要把理论尺寸和实际加工尺寸之间的关系讲明白，让螺纹的加工变得更准确。

关键词：三角形螺纹牙型高度总的背吃刀量多线螺纹加工我们在加工螺纹时螺纹尺寸的计算十分重要，特别是螺纹理论尺寸与实际加工尺寸的不同给学生的学习带来很多困难，三角形螺纹加工尺寸的计算是加工三角形螺纹的重要部分，只有掌握正确的计算方法，才能加工出合格的产品。

一、普通三角形螺纹的基本牙型普通三角形螺纹的基本牙型如图1所示，各基本尺寸的名称如下：图1 普通三角螺纹基本牙型D—内螺纹大径（公称直径）；d—外螺纹大径（公称直径）；D2 —内螺纹中径；d2—外螺纹中径；D1—内螺纹小径；d1—外螺纹小径；P—螺距；H—原始三角形高度。

三角形螺纹的基本尺寸有：1、牙型角α螺纹轴向剖面内螺纹两侧面的夹角。

普通三角形螺纹α=60o，2、螺距P 它是沿轴线方向上相邻两牙间对应点的距离。

3、导程P h在同一条螺旋线上的相邻两牙在中径线上对应两点之间的轴向距离。

4、牙型高度：外螺纹牙顶和内螺纹牙底均在H/8处削平，外螺纹牙底和内螺纹牙顶均在H/4处削平。

h1=H-H/8-H/4=5/8H=0.5413P5、大径：d=D(公称直径)6、中径：d2=D2= d -2×3/8H=d -0.6495P7、小径：d1=D1= d -2×5/8H= d -1.0825P二、加工普通三角形外螺纹前螺杆直径和加工时吃刀深度的计算。

1、M20的外螺纹，公称直径是大径20，高速车削三角形螺纹时，受车刀挤压后会使螺纹大径尺寸胀大，因此车螺纹外圆的直径，应比螺纹大径小，当螺纹螺距为1.5～3.5时，外径一般可以小0.2～0.4。
