机械制图实训教程
- 格式:ppt
- 大小:2.18 MB
- 文档页数:16

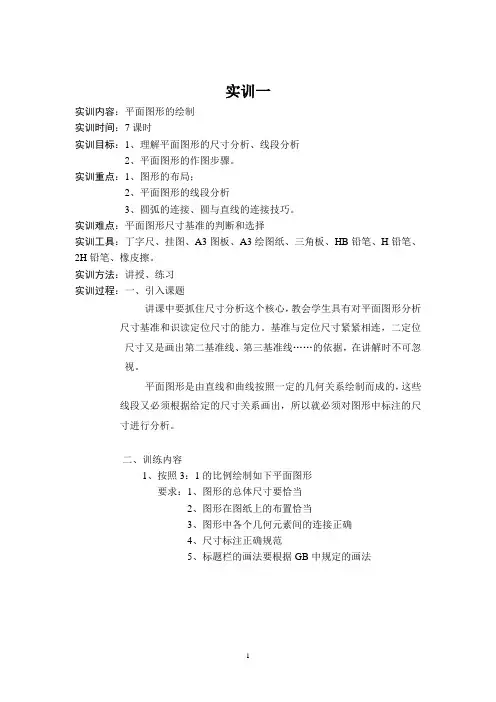

实训一实训内容:平面图形的绘制实训时间:7课时实训目标:1、理解平面图形的尺寸分析、线段分析2、平面图形的作图步骤。
实训重点:1、图形的布局;2、平面图形的线段分析3、圆弧的连接、圆与直线的连接技巧。
实训难点:平面图形尺寸基准的判断和选择实训工具:丁字尺、挂图、A3图板、A3绘图纸、三角板、HB铅笔、H铅笔、2H铅笔、橡皮擦。
实训方法:讲授、练习实训过程:一、引入课题讲课中要抓住尺寸分析这个核心,教会学生具有对平面图形分析尺寸基准和识读定位尺寸的能力。
基准与定位尺寸紧紧相连,二定位尺寸又是画出第二基准线、第三基准线……的依据,在讲解时不可忽视。
平面图形是由直线和曲线按照一定的几何关系绘制而成的,这些线段又必须根据给定的尺寸关系画出,所以就必须对图形中标注的尺寸进行分析。
二、训练内容1、按照3:1的比例绘制如下平面图形要求:1、图形的总体尺寸要恰当2、图形在图纸上的布置恰当3、图形中各个几何元素间的连接正确4、尺寸标注正确规范5、标题栏的画法要根据GB中规定的画法评分标准:(1)、图形的总体尺寸要恰当程度(10分)(2)、图形在图纸上的布置恰当程度(20分)(3)、图形中各个几何元素间的连接正确、绘制比例正确与否(40分错一处扣5分)(4)、尺寸标注正确规范程度(10分)(5)、标题栏的画法要根据GB中规定的画法程度(10分)2、实训结束,给学生打分及总结。
作业:实训结束后找一个日常用的简单物体测量后画出其三个投影图。
教学反思:单单平面图形的绘制较为简单,但特别重要。
在今后的课程中要注重学生的思维。
在三维和二维中能灵活转换。
多引导学生对本门课程兴趣的产生。
实训二实训内容:斜二等轴测图的绘制实训课时:7课时实训目标:1、通过实训学会斜二等轴测图的绘制;2、能熟练掌握几种基本轴测图作图方法;3、能熟练掌握长方体、棱锥台、带曲线轮廓的支承块、圆柱、回转体、圆锥台等的绘制;4、学会通过对基本体的绘制画出组合体的斜二等轴测图。
AutoCAD 2010 中文版机械制图实训教程于萍编著上海科学普及出版社今日在线学习网/第1章基础知识1.1 AutoCAD简介1.2 安装与删除AutoCAD 2010中文版1.3 AutoCAD 2010的界面1.4 文件管理1.5 AutoCAD 2010的基本操作1.6 辅助工具精确绘图方法1.7 缩放视图显示1.1 AutoCAD简介AutoCAD软件是美国Autodesk公司开发的产品,它将制图带入了个人计算机时代。
CAD是英语“Computer Aided Design”的缩写,意思是“计算机辅助设计”。
AutoCAD软件现已成为全球领先的、使用最为广泛的计算机绘图软件之一,用于二维绘图和三维造型设计。
自从1982年Autodesk公司首次推出AutoCAD软件,就在不断地进行完善,陆续推出了多个版本,现已经成为国际上广为流行的绘图工具。
最新版本AutoCAD 2010软件能够使用户更快完成常规CAD任务、更轻松地找到更多常用命令。
由于AutoCAD制图功能强大,应用面广,现已在机械、建筑、汽车、电子、航天、造船、地质、服装等多个领域得到了广泛应用,成为各专业工程技术人员的必备工具之一。
《AutoCAD 2010中文版机械制图实训教程》1.2 安装与删除AutoCAD 2010中文版• 1.2.1 系统需求• 1.2.2 安装AutoCAD 2010中文版• 1.2.3 注册和激活• 1.2.4 删除AutoCAD 2010中文版《AutoCAD 2010中文版机械制图实训教程》1.2.1系统需求在安装AutoCAD2010之前,计算机至少要满足以下的系统需求,才能有效地使用AutoCAD2010软件。
如果不满足系统需求,可能会出现很多问题。
安装AutoCAD时,将自动检测Windows操作系统是32位版本还是64位版本。
安装程序将自动安装适当的AutoCAD版本。
不能在64位版本的Windows上沧?2位版本的AutoCAD。
AutoCAD 2010 中文版机械制图实训教程于萍编著上海科学普及出版社今日在线学习网/第2章绘图样板文件2.1 创建样板文件2.2 设置绘图单位和精度2.3 设置图形界限2.4 设置图层2.5 设置文字样式2.6 设置尺寸标注样式2.7 绘制图框和标题栏块2.8 打印设置2.1 创建样板文件为了减少绘图时的重复操作,提高绘图效率,在绘图前,通常是打开一个符合机械制图国家标准的样板文件,样板文件中已经设置了符合国标规范的设置,包括:单位类型和精度、标题栏、边框和徽标、图层名、栅格界限、注释样式(标注、文字、表格和多重引线)、线型等,样板文件中还可以包括打印设置等内容,在绘图时直接调用这些设置,可以保证图形的一致性。
AutoCAD图形样板(*.dwt)《AutoCAD 2010中文版机械制图实训教程》2.2 设置绘图单位和精度由于AutoCAD可以完成不同类型的工作,因此可以使用不同的度量单位,如机械行业、电气行业和建筑行业等对坐标、距离和角度的要求各不相同。
我国使用的是公制单位,如米、毫米等,而欧洲国家使用的是英制单位,如英寸、英尺等。
因此开始绘图前,必须为绘制的图形确定所使用的基本绘图单位,即确定图形中要使用的测量单位,并设置坐标和距离要使用的格式、精度和其他惯例。
选择菜单命令“格式/单位”,打开图形单位对话框进行参数设置。
《AutoCAD 2010中文版机械制图实训教程》2.3 设置图形界限设置绘图界限,也就是设置绘图区域,标明用户的工作区域和图纸的边界,让用户只在定义好的区域内绘制图形。
(1)选择菜单命令“格式/图形实用程序/图形界限”,或者在命令行中输入limits后,按Enter键。
(2)命令行提示“重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>”,按Enter键,接受其默认值。
(3)命令行提示“指定右上角点<420.0000,297.0000>”,提示用户设置右上角点的位置,角括号内是默认位置,输入新的坐标值“297,210”,按Enter键,即可确定绘图界限的右上角位置。

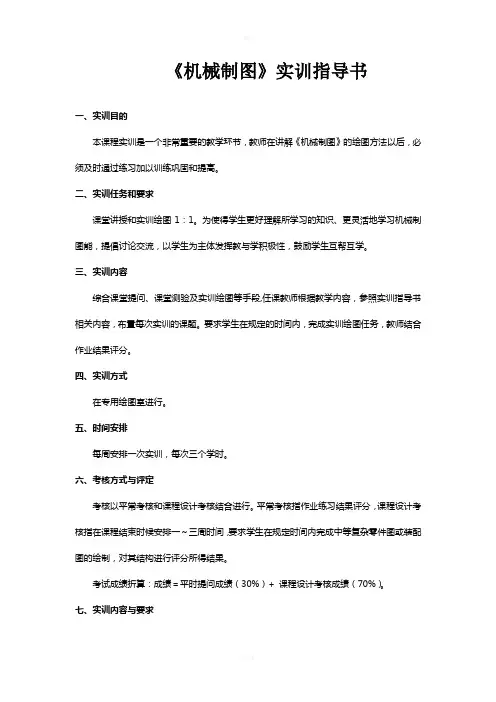

《机械制图》实训指导书一、实训目的本课程实训是一个非常重要的教学环节,教师在讲解《机械制图》的绘图方法以后,必须及时通过练习加以训练巩固和提高。
二、实训任务和要求课堂讲授和实训绘图1:1。
为使得学生更好理解所学习的知识、更灵活地学习机械制图能,提倡讨论交流,以学生为主体发挥教与学积极性,鼓励学生互帮互学。
三、实训内容综合课堂提问、课堂测验及实训绘图等手段,任课教师根据教学内容,参照实训指导书相关内容,布置每次实训的课题。
要求学生在规定的时间内,完成实训绘图任务,教师结合作业结果评分。
四、实训方式在专用绘图室进行。
五、时间安排每周安排一次实训,每次三个学时。
六、考核方式与评定考核以平常考核和课程设计考核结合进行。
平常考核指作业练习结果评分,课程设计考核指在课程结束时候安排一~三周时间,要求学生在规定时间内完成中等复杂零件图或装配图的绘制,对其结构进行评分所得结果。
考试成绩折算:成绩=平时提问成绩(30%)+ 课程设计考核成绩(70%)。
七、实训内容与要求(一)实训内容1、制图的基本规定⑴图纸幅面和格式⑵比例与字体⑶图线与尺寸标注2、几何作图与平面图形⑴线段、圆的等分⑵圆弧连接⑶椭圆的画法⑷斜度与锥度⑸平面图形的画法3、正投影法与三视图⑴三视图的形成及投影规律⑵点、线、面的投影⑶基本几何体⑷立体表面的交线4、轴测投影⑴正等轴测图及其画法⑵斜二等轴测图及其画法5、组合体视图⑴截交线⑵相贯线⑶组合体视图的画法⑷组合体的尺寸标注⑸补画视图和补画缺线6、图样的基本表示法⑴视图⑵剖视图⑶断面图⑷其它表示法7、常用件的表示法⑴螺纹及其联接的画法⑵键联接与销联接⑶齿轮、弹簧与轴承的画法8、零件图⑴零件图的视图选择⑵零件图的尺寸标注⑶零件图的技术要求和工艺结构⑷零件图的测绘9、装配图⑴装配图表达方案的确定和画法规定⑵装配图中的尺寸标注⑶装配图中的零部件序号、明细栏和技术要求⑷装配图的测绘(二)实训重点⑴平面图形的画法⑵基本几何体表面点、⑶正等轴测图⑷组合体的尺寸标注⑸截交线、相贯线⑹零件图的尺寸标注⑺装配图表达方案的确定⑻装配图中的尺寸标注⑼装配图的测绘(三)实训难点本章的难点是:尺寸公差标注。

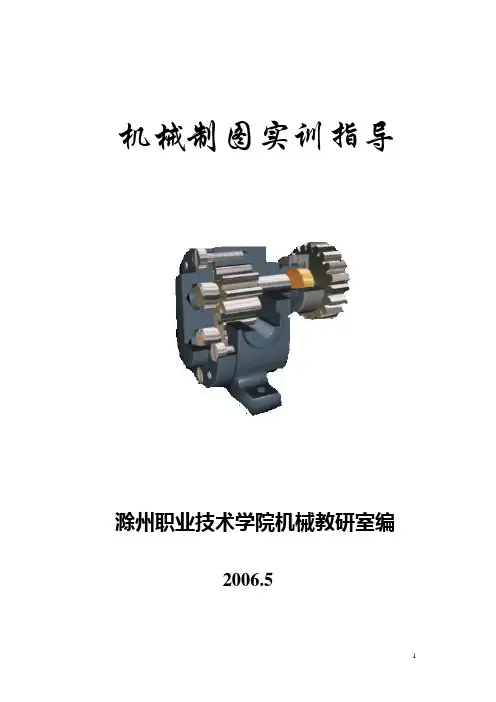

机械制图实训指导滁州职业技术学院机械教研室编2006.5实训一、平面绘图的一般方法与步骤一、实验目的:1、正确使用绘图工具和仪器。
2、掌握各种形式圆弧连接的作图方法和步骤。
3、正确分析定形尺寸和定位尺寸,练习平面图形的尺寸标注。
4、能够正确分析平面图形的线段的类型。
5、平面图形绘图的基本方法和步骤,熟练绘制平面图形。
二、实验要求:根据所给的平面图形,正确选择图纸的幅面,手工绘制一幅平面图形,正确标注尺寸。
三、实验工具:绘图桌、二号图板、丁字尺、三角板,圆规、2H、HB和2B铅笔、小刀、橡皮、胶带纸、图纸。
四、实验内容:根据图样1—1所示:绘制一幅平面图形。
图1—1 吊钩五、实验步骤:1、分析图样画平面图形前先要对图样进行尺寸分析和线段分析,才能正确画出图形和标注尺寸。
1.尺寸分析1) 定形尺寸定形尺寸是指确定平面图形上几何元素形状大小的尺寸,如图1—1中除尺寸6、10、60以外的全部尺寸都是定形尺寸。
一般情况下确定几何图形所需定形尺寸的个数是一定的,如直线的定形尺寸是长度,圆的定形尺寸是直径,圆弧的定形尺寸是半径,正多边形的定形尺寸是边长,矩形的定形尺寸是长和宽两个尺寸等。
2)定位尺寸定位尺寸是指确定各几何元素相对位置的尺寸,如图1—1中的6、10、60。
确定平面图形位置需要两个方向的定位尺寸,即水平方向和垂直方向,也可以以极坐标的形式定位,即半径加角度。
3)尺寸基准任意两个平面图形之间必然存在着相对位置,就是说必有一个是参照的。
标注尺寸的起点称为尺寸基准,简称基准。
平面图形尺寸有水平和垂直两个方向(相当于坐标轴x方向和y方向),因此基准也必须从水平和垂直两个方向考虑。
平面图形中尺寸基准是点或线。
常用的点基准有圆心、球心、多边形中心点、角点等,线基准往往是图形的对称中心线或图形中的边线。
2.线段分析根据定形、定位尺寸是否齐全,可以将平面图形中的图线分为以下三大类:1)已知线段:定形、定位尺寸齐全的线段。
机械制图测绘实训教学大纲1. 引言1.1 实训背景及意义机械制图测绘实训是机械设计及制造相关专业学生的重要实践课程。
随着现代制造业的快速发展,机械产品日益复杂,对机械制图和测绘的要求也越来越高。
通过本实训,学生能够掌握机械制图的基本知识和测绘技能,提高解决实际工程问题的能力。
此外,实训的开展有助于培养学生的实际操作技能、团队协作精神以及创新能力,为将来的工程实践打下坚实基础。
1.2 实训目标与要求本次实训的目标是使学生掌握以下知识和技能:1.熟悉机械制图的基本概念、规范和标准;2.学会使用常用的测绘工具和设备;3.掌握机械零件的测绘方法、步骤和技巧;4.提高制图速度和准确性,具备一定的工程图样阅读和绘制能力;5.培养学生的实际操作能力、团队协作精神和创新能力。
为实现以上目标,实训要求如下:1.认真学习机械制图基础知识,掌握制图规范和标准;2.严格遵守实训纪律,按时完成实训任务;3.积极参与小组讨论和交流,互相学习,共同提高;4.提高自我要求,确保实训成果的质量;5.定期对实训成果进行评价和总结,不断优化实训过程。
2. 机械制图基础知识2.1 机械制图基本概念机械制图是机械设计与制造中不可或缺的技术交流工具,它通过一系列的图形和符号准确表达机械零件的结构、尺寸、工作原理及装配关系。
基本概念包括图纸的组成、图线、比例、投影法、剖视图、尺寸标注等。
图纸是机械制图信息的载体,一般包含图框、标题栏、视图、尺寸、技术要求和注释等部分。
图线用于表达零件的轮廓、尺寸界线等,不同的线型代表不同的含义。
比例是图纸尺寸与实际尺寸之间的对应关系,是保证图纸信息准确传递的关键。
投影法是机械制图的核心,常用的有正投影、斜投影等,通过投影法可以在二维图纸上表达三维物体的形状。
剖视图则用于表达零件内部结构,通过假想切割和移除部分材料展示内部细节。
尺寸标注则是提供零件的尺寸信息,确保零件的精确制造和装配。
2.2 机械制图基本技能机械制图的基本技能包括读图、绘图和标注。
AutoCAD 2010 中文版机械制图实训教程于萍编著上海科学普及出版社今日在线学习网/第9章简单三维零件模型9.1 基本几何体9.2 三维线段拉伸弯管实体模型9.3 创建天圆地方放样模型9.4 通过扫掠创建弹簧模型9.5 六角螺母模型9.6 创建直齿轮模型9.1 基本几何体•9.1.1 创建组合体三维模型•9.1.2 命名(保存)视图•9.1.3 三维视图查看器和控制盘《AutoCAD 2010中文版机械制图实训教程》9.1.1 创建组合体三维模型《AutoCAD 2010中文版机械制图实训教程》本节实例在已绘制的平面图形上创建圆柱体、长方体和楔体,利用这三种基本几何体组成零件模型。
并且,学会划分视口,掌握三维视图操作,改变视点观察模型,选择模型显示样式,切换平行与透视视图,以及按名称保存视图特性。
9.1.2 命名(保存)视图《AutoCAD 2010中文版机械制图实训教程》创建一个模型之后,虽然系统提供了10个标准视图,但用户还是会自定义观察角度,这时可以按名称保存当前视图,即保存这个视图中特定的比例、位置和方向,以便于随时调用这个命名视图,不必重新调节观察范围了。
《AutoCAD 2010中文版机械制图实训教程》9.1.3 三维视图查看器和控制盘《AutoCAD 2010中文版机械制图实训教程》除了“视图”和“导航”面板可以改变视图,系统还提供了ViewCube 、SteeringWheels 和ShowMotion 工具切换视图。
“ViewCube”(三维视图查看器)是一个三维导航工具,在三维视觉样式中处理图形时显示。
通过ViewCube,用户可以在标准视图和等轴测视图间切换。
《AutoCAD 2010中文版机械制图实训教程》“SteeringWheels”(控制盘)是追踪菜单,划分为不同部分(称作按钮)。
控制盘上的每个按钮代表一种导航工具,将多个常用导航工具结合到一个单一界面中,从而为用户节省了时间。
机械制图实训教案一、实训目的与要求1. 实训目的(1) 培养学生掌握机械制图的基本知识和技能。
(2) 培养学生掌握国家绘图标准的基本规定。
(3) 培养学生运用正投影原理绘制和阅读机械图样的能力。
2. 实训要求(1) 掌握机械制图的基本知识和技能。
(2) 掌握国家绘图标准的基本规定。
(3) 能运用正投影原理绘制和阅读机械图样。
二、实训内容与时间安排1. 实训内容(1) 制图基本知识与技能(2) 国家绘图标准(3) 正投影原理及应用(4) 机械图样绘制与阅读2. 时间安排(1) 第一周:制图基本知识与技能(2) 第二周:国家绘图标准(3) 第三周:正投影原理及应用(4) 第四周:机械图样绘制与阅读三、实训教材与工具1. 实训教材(1) 《机械制图》教材(2) 《机械制图习题集》2. 实训工具(1) 绘图板、丁字尺、三角板、曲线板(2) 铅笔、橡皮、图丁、圆规、分规(3) 比例尺、圆规、直尺、曲线板四、实训过程与教学方法1. 实训过程(1) 制图基本知识与技能(2) 国家绘图标准(3) 正投影原理及应用(4) 机械图样绘制与阅读2. 教学方法(1) 讲解与示范(2) 练习与指导(3) 案例分析与讨论(4) 考核与评价五、实训考核与评价1. 考核内容(1) 制图基本知识与技能(2) 国家绘图标准(3) 正投影原理及应用(4) 机械图样绘制与阅读2. 评价方法(1) 平时练习评分(2) 实训成果评分(3) 综合能力评分3. 评分标准(1) 制图基本知识与技能:正确、清晰、规范(2) 国家绘图标准:掌握程度(3) 正投影原理及应用:理解与应用能力(4) 机械图样绘制与阅读:准确性、完整性、合理性六、实训步骤与实践指导1. 实训步骤(1) 第一步:学习并掌握制图基本知识与技能(2) 第二步:学习并掌握国家绘图标准(3) 第三步:学习并掌握正投影原理及应用(4) 第四步:应用所学知识绘制和阅读机械图样2. 实践指导(1) 制图基本知识与技能的学习:通过教材和习题集,掌握基本绘图方法和技巧。
