四探针技术

四探针测试仪的技术参数四探针测试仪是一种用于测量材料电阻率、电导率、薄膜厚度等物理性质的仪器。

它具有高精度、高灵敏度、重复性好等特点，被广泛应用于半导体、涂层、薄膜等领域。

本文将介绍四探针测试仪的技术参数，以便用户在选择和使用时能够更好地了解该仪器的性能和优势。

1. 电极间距四探针测试仪的电极间距是指四个探针之间的距离，也称为探针间距。

不同的电极间距适用于不同的测试范围和需求。

在薄膜测量和研究中，0.1mm到10mm 的电极间距是比较常见的，而在半导体器件测试中，电极间距通常是几十微米到几毫米。

电极间距的精度越高，测试数据的精度也会更高。

2. 测试范围四探针测试仪的测试范围是指其可测量的电阻率范围或者电导率范围。

在实际应用中，测试范围应根据被测试物质的特性和需求而定。

较低的电阻率可用于半导体器件测试，而较高的电阻率通常用于涂层、薄膜等领域。

根据测试范围的不同，四探针测试仪还可测量物质的电荷密度、载流子浓度等物理量。

3. 精度四探针测试仪的精度是指测试结果的准确程度。

确保仪器精度是选择仪器时的重要因素。

仪器的精度受到多种因素的影响，包括仪器本身技术水平、电极间距、被测样品的性质和几何形状等。

一般而言，四探针测试仪的精度可达到0.01%至1%。

4. 工作频率四探针测试仪的工作频率是指测试时所使用的交流电压的频率。

在测量材料电阻率时，高频率可以减少热效应，从而减小误差。

而在测量材料的介电常数时，低频率的交流电压更有利于获得真实的测试结果。

因此，在使用四探针测试仪时，需要根据被测试材料的特性选择合适的工作频率。

5. 数据输出方式四探针测试仪的数据输出方式分为两种：数字输出和模拟输出。

数字输出通常用于自动处理测试数据和自动控制测量等应用，而模拟输出则适用于需要手动分析和处理数据的应用。

现代四探针测试仪通常都具有数字化的数据处理功能，能够自动输出测试结果，并直接传输到计算机或其他外部设备。

6. 附加功能现代四探针测试仪通常还具有一些附加功能，以提高仪器的性能和可靠性。

四探针法原理四探针法是一种常用的表面形貌测量方法，它通过探针对样品表面进行扫描，利用探针与样品表面的相互作用来获取表面形貌信息。

四探针法可以用于测量金属、半导体、陶瓷等材料的表面形貌，具有高分辨率、高灵敏度的特点，因此在材料科学研究和工程应用中得到了广泛的应用。

四探针法的原理主要基于电学测量原理。

它利用四个探针分别对样品表面进行电学测量，通过测量样品表面的电阻率、电导率等电学参数来反映样品表面的形貌特征。

四探针法中的四个探针分别为工作探针和参考探针，工作探针用于施加电压或电流，参考探针用于测量样品表面的电学参数。

通过控制工作探针和参考探针之间的距离和位置，可以实现对样品表面形貌的高精度测量。

四探针法的原理还涉及到电场分布和电流分布的理论。

当工作探针施加电压或电流时，样品表面的电场分布会发生变化，而参考探针可以测量到这种变化，从而得到样品表面的形貌信息。

同时，四探针法还可以利用电流分布来获取样品表面的形貌特征，通过测量样品表面的电流分布情况，可以得到样品表面的粗糙度、凹凸特征等信息。

除了电学测量原理外，四探针法还涉及到力学测量原理。

在四探针法中，探针与样品表面的相互作用会产生力学信号，通过测量这些力学信号可以获取样品表面的形貌信息。

这种力学测量原理可以帮助我们更全面地了解样品表面的特征，包括表面的硬度、弹性模量等力学性质。

总的来说，四探针法的原理是基于电学测量和力学测量相结合的方法，通过控制探针的位置和距离，利用电场分布、电流分布和力学信号来获取样品表面的形貌信息。

这种方法具有高分辨率、高灵敏度的特点，可以用于测量各种材料的表面形貌，对材料科学研究和工程应用具有重要意义。

四探针法的原理不仅可以帮助我们了解样品表面的形貌特征，还可以为材料加工、表面处理等工艺提供重要参考依据。

因此，四探针法在材料科学领域具有广阔的应用前景。

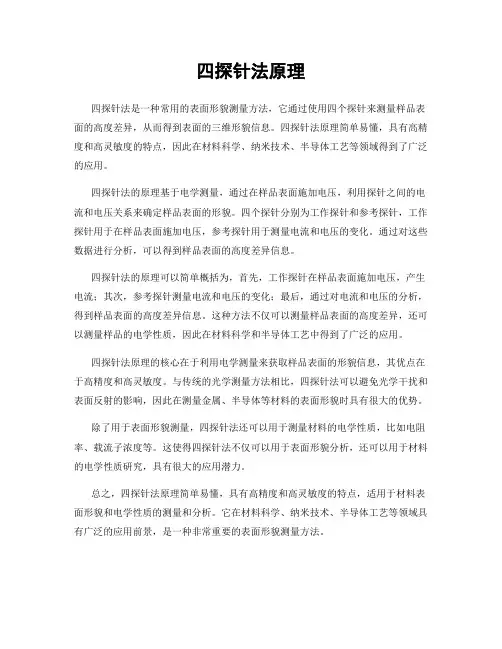

四探针法原理
四探针法是一种常用的表面形貌测量方法，它通过使用四个探针来测量样品表面的高度差异，从而得到表面的三维形貌信息。

四探针法原理简单易懂，具有高精度和高灵敏度的特点，因此在材料科学、纳米技术、半导体工艺等领域得到了广泛的应用。

四探针法的原理基于电学测量，通过在样品表面施加电压，利用探针之间的电流和电压关系来确定样品表面的形貌。

四个探针分别为工作探针和参考探针，工作探针用于在样品表面施加电压，参考探针用于测量电流和电压的变化。

通过对这些数据进行分析，可以得到样品表面的高度差异信息。

四探针法的原理可以简单概括为，首先，工作探针在样品表面施加电压，产生电流；其次，参考探针测量电流和电压的变化；最后，通过对电流和电压的分析，得到样品表面的高度差异信息。

这种方法不仅可以测量样品表面的高度差异，还可以测量样品的电学性质，因此在材料科学和半导体工艺中得到了广泛的应用。

四探针法原理的核心在于利用电学测量来获取样品表面的形貌信息，其优点在于高精度和高灵敏度。

与传统的光学测量方法相比，四探针法可以避免光学干扰和表面反射的影响，因此在测量金属、半导体等材料的表面形貌时具有很大的优势。

除了用于表面形貌测量，四探针法还可以用于测量材料的电学性质，比如电阻率、载流子浓度等。

这使得四探针法不仅可以用于表面形貌分析，还可以用于材料的电学性质研究，具有很大的应用潜力。

总之，四探针法原理简单易懂，具有高精度和高灵敏度的特点，适用于材料表面形貌和电学性质的测量和分析。

它在材料科学、纳米技术、半导体工艺等领域具有广泛的应用前景，是一种非常重要的表面形貌测量方法。

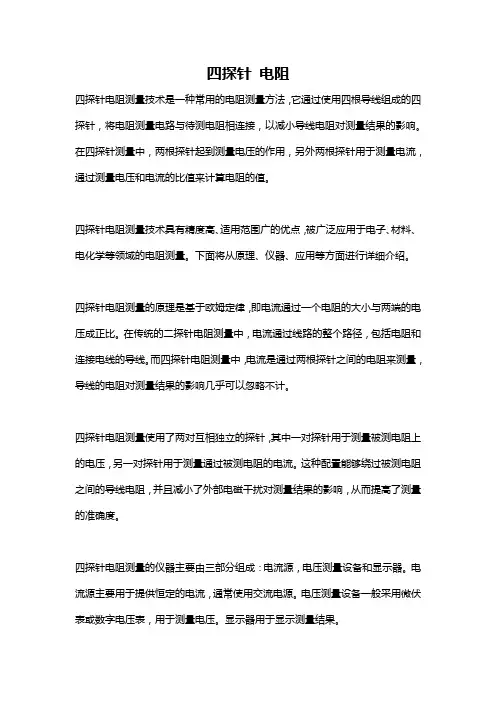

四探针电阻四探针电阻测量技术是一种常用的电阻测量方法，它通过使用四根导线组成的四探针，将电阻测量电路与待测电阻相连接，以减小导线电阻对测量结果的影响。

在四探针测量中，两根探针起到测量电压的作用，另外两根探针用于测量电流，通过测量电压和电流的比值来计算电阻的值。

四探针电阻测量技术具有精度高、适用范围广的优点，被广泛应用于电子、材料、电化学等领域的电阻测量。

下面将从原理、仪器、应用等方面进行详细介绍。

四探针电阻测量的原理是基于欧姆定律，即电流通过一个电阻的大小与两端的电压成正比。

在传统的二探针电阻测量中，电流通过线路的整个路径，包括电阻和连接电线的导线。

而四探针电阻测量中，电流是通过两根探针之间的电阻来测量，导线的电阻对测量结果的影响几乎可以忽略不计。

四探针电阻测量使用了两对互相独立的探针，其中一对探针用于测量被测电阻上的电压，另一对探针用于测量通过被测电阻的电流。

这种配置能够绕过被测电阻之间的导线电阻，并且减小了外部电磁干扰对测量结果的影响，从而提高了测量的准确度。

四探针电阻测量的仪器主要由三部分组成：电流源，电压测量设备和显示器。

电流源主要用于提供恒定的电流，通常使用交流电源。

电压测量设备一般采用微伏表或数字电压表，用于测量电压。

显示器用于显示测量结果。

四探针电阻测量技术有许多应用。

在半导体材料中，四探针电阻测量可以用于对薄膜电阻、接触电阻和材料表面电阻的测量。

在微电子器件的制造过程中，四探针电阻测量技术可以用于对导电膜、电极和金属线的电阻测量。

此外，四探针电阻测量还可以用于研究材料的电学性质、导电性和电阻率。

总之，四探针电阻测量技术通过使用四根导线组成的四探针，能够减小导线电阻对测量结果的影响，提高测量的准确度。

它是一种精度高、适用范围广的电阻测量方法，在电子、材料、电化学等领域得到了广泛的应用。

四探针电阻测量技术的原理简单明了，仪器配置方便实用，并有多种应用场景。

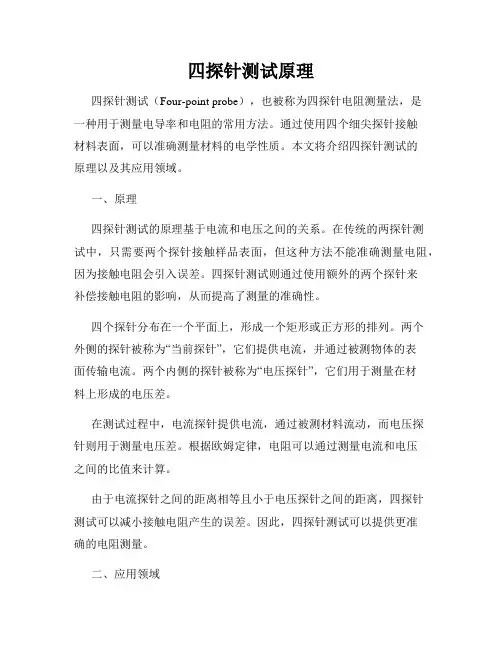

四探针测试原理四探针测试（Four-point probe），也被称为四探针电阻测量法，是一种用于测量电导率和电阻的常用方法。

通过使用四个细尖探针接触材料表面，可以准确测量材料的电学性质。

本文将介绍四探针测试的原理以及其应用领域。

一、原理四探针测试的原理基于电流和电压之间的关系。

在传统的两探针测试中，只需要两个探针接触样品表面，但这种方法不能准确测量电阻，因为接触电阻会引入误差。

四探针测试则通过使用额外的两个探针来补偿接触电阻的影响，从而提高了测量的准确性。

四个探针分布在一个平面上，形成一个矩形或正方形的排列。

两个外侧的探针被称为“当前探针”，它们提供电流，并通过被测物体的表面传输电流。

两个内侧的探针被称为“电压探针”，它们用于测量在材料上形成的电压差。

在测试过程中，电流探针提供电流，通过被测材料流动，而电压探针则用于测量电压差。

根据欧姆定律，电阻可以通过测量电流和电压之间的比值来计算。

由于电流探针之间的距离相等且小于电压探针之间的距离，四探针测试可以减小接触电阻产生的误差。

因此，四探针测试可以提供更准确的电阻测量。

二、应用领域四探针测试在许多领域中都有重要的应用，特别是在材料科学和半导体领域。

以下是几个常见的应用领域：1. 材料科学：四探针测试可以用于测量材料的电阻率和导电性。

它被广泛用于研究不同材料的电学性质，以及评估材料的品质和一致性。

2. 半导体材料：四探针测试在半导体器件分析中具有重要作用。

它可以用来测量半导体材料的片内电阻和薄膜材料的电阻。

3. 导电薄膜：四探针测试可以测量导电薄膜的电阻率和薄膜的均匀性。

这对于制备导电薄膜和薄膜材料的性能优化至关重要。

4. 纳米材料：由于纳米材料的尺寸小，传统的两探针测试失效。

四探针测试可以在纳米材料的表面进行非破坏性电阻测量。

总结：四探针测试是一种准确测量电导率和电阻的方法。

通过使用四个探针接触材料表面，可以消除接触电阻造成的误差，提高测量的准确性。

中科院物理研究所lk99四探针法
（最新版）
目录
1.引言：介绍中科院物理研究所 lk99 四探针法
2.四探针法的原理
3.四探针法的应用
4.四探针法的优势与不足
5.结论：总结四探针法的重要性
正文
【引言】
本文将介绍中科院物理研究所 lk99 四探针法。

这是一种在材料科学研究中常用的技术，可以帮助科学家们更好地理解材料的性质和行为。

【四探针法的原理】
四探针法是一种测量材料电导率的技术。

它通过在材料的四个角落放置电极，然后施加电流和电压，来测量材料的电导率。

这种方法的优势在于，它可以在保持材料结构不变的情况下，测量材料的电导率。

【四探针法的应用】
四探针法被广泛应用于各种材料的研究中，包括半导体、金属和绝缘体。

它可以帮助科学家们研究材料的导电性、热学性质和磁性。

此外，四探针法还可以用于检测材料的缺陷和界面。

【四探针法的优势与不足】
四探针法的优势在于，它可以在保持材料结构不变的情况下，测量材料的电导率。

这使得它可以用于研究材料的导电性、热学性质和磁性。

然而，四探针法也存在一些不足，例如，它不能测量材料的磁性，也不能测
量材料的光学性质。

【结论】
总的来说，四探针法是一种重要的材料科学研究技术，它可以帮助科学家们更好地理解材料的性质和行为。

一、概述在半导体材料的研究和生产过程中，测量半导体薄膜的电阻率是一个非常重要的工作。

而四探针法是一种常用的测量方法，通过它可以准确地测量出半导体薄膜的电阻率。

本文将就四探针法测量半导体薄膜电阻率的基本原理进行探讨。

二、四探针法的基本原理1. 传统的电阻率测量方法在传统的电阻率测量方法中，常使用两个探针来测量样品的电阻率。

然而，在测量半导体薄膜等高阻抗材料时，由于探针电阻和样品电阻的影响，传统方法往往会产生较大的测量误差。

2. 四探针法的优势四探针法是在传统方法的基础上进行改进和优化的测量方法。

它采用四个探针，其中两个探针用来施加电流，另外两个探针用来测量电压，在测量时可以减小探针电阻的影响，从而得到更加准确的电阻率测量结果。

四探针法在测量半导体薄膜电阻率时具有明显的优势。

三、四探针法实验步骤1. 准备工作在进行四探针法的实验之前，首先需要准备好样品和四探针装置。

样品的制备需要精确控制其厚度和形状，并在表面涂覆一层导电性良好的金属膜作为探针接触的介质。

四探针装置需要经过精密校准，以确保探针的位置准确。

2. 实验操作（1）将样品放置在四探针装置上，并通过调节探针的位置使其均匀接触样品表面。

（2）施加固定大小的电流，并利用另外两个探针测量样品上的电压。

（3）根据所测得的电流和电压值，计算出样品的电阻率。

（4）重复实验，计算平均值，并进行多次测量以确保结果的准确性。

3. 数据处理在进行四探针法测量后，得到一系列样品的电阻率数据。

需要对这些数据进行分析和处理，计算出样品的平均电阻率值，并进行统计学分析，以验证实验结果的可靠性。

四、四探针法的应用与发展1. 应用领域四探针法在半导体薄膜、导电陶瓷、薄膜材料等领域具有广泛的应用。

其准确性和稳定性使其成为科研和工业界测量电阻率的首选方法。

2. 发展趋势随着科学技术的不断进步，四探针法也在不断发展和改进。

人们正在研究利用纳米技术和微机电系统技术，开发出更小型化、更精密的四探针装置，以提高测量的精准度和效率。

材料电阻率的测量（四探针法）一：实验目的1：熟悉四探针法测量电阻率和薄层电阻的原理及测量方法。

2：了解影响电阻率测量的各种因素及改进措施。

二：实验仪器1:实验仪器：RTS-5 型双电测四探针测试仪RTS-5 型双电测四探针测试仪测量原理通过采用四探针双位组合测量技术，将范德堡测量方法推广应用到直线四探针上。

利用电流探针和电压探针的组合变换，进行两次电测量，其最后计算结果能自动消除由样品几何尺寸、边界效应以及探针不等距和机械游移等因素所引起的，对测量结果的不利影响。

因而在测试过程中，在满足基本条件下可以不考虑探针间距、样品尺寸及探针在样品表面上的位置等因素。

这种动态地对以上不利因素的自动修正，显著降低了其对测试结果的影响，从而提高了测量结果的准确度。

其优点是目前广泛使用的常规四探针测量方法根本办不到的。

2:技术指标A:测量范围电阻率：0.001～200Ω.cm(可扩展)；方块电阻：0.01～2000/□(可扩展)；电导率：0.005～1000s/cm；适合样品厚度：≤3.00mm；可测晶片直径：140mmX150mm (配 S-2A 型测试台)；200mmX200mm (配 S-2B 型测试台)；400mmX500mm (配 S-2C 型测试台)；B:恒流源电流量程分为 0.1mA、1mA、10mA、100mA 四档，各档电流连续可调；C:数字电压表量程及表示形式：000.00～199.99mV；分辨力：10μV；输入阻抗：＞1000MΩ；精度：±0.1%；显示：四位半红色发光管数字显示；极性、超量程自动显示；D:四探针探头基本指标间距：1±0.01mm；针间绝缘电阻: ≥1000MΩ；机械游移率: ≤0.3％；探针：碳化钨或高速钢材质，探针直径Ф0.5mm；探针压力：5～16 牛顿(总力)；E:四探针探头应用参数见探头附带的合格证，合格证含三参数项：C：探针系数； F：探针间距修正因子； S：探针平均间距；F: 模拟电阻测量相对误差（按 JJG508- - 87 进行）0.1Ω、1Ω、10Ω、100Ω≤0.3％±１字；G:整机测量最大相对误差（用硅标样片:0.01-180Ω.cm测试）≤±4%；H:整机测量标准不确定度≤4％；I:外型尺寸（大约）电气主机：370mm×320mm×100mm；S-2A 型测试台：190mm×140mm×260mm；S-2B 型测试台：300mm×210mm×400mm；S-2C 型测试台：500mm×400mm×350mm；J:仪器重量（大约）电气主机：3.5kg；S-2A 型测试台：2kg；S-2B 型测试台：2.5kg；S-2C 型测试台：4kg；；K:标准使用环境温度:：23±2℃；相对湿度：≤65％；无高频干扰；无强光直射；三:实验原理1：电阻率的测量是半导体材料常规参数测量项目之一2:四探针法是一种广泛采用的标准方法，在半导体工艺中最为常用，其主要优先在于设备简单，操作方便，准确度高，对样品的几何尺寸无严格要求。

物理实验技术中的材料导电性能测试方法与实验技巧导电性能是材料在电流通过时所表现出的电导能力，对于很多领域的研究和应用来说都具有重要意义。

在物理实验中，了解和掌握材料导电性能的测试方法和实验技巧至关重要。

本文将介绍一些常用的材料导电性能测试方法和实验技巧，以帮助读者更好地开展物理实验研究。

一、四探针法四探针法是一种常用的材料导电性能测试方法。

该方法通过使用四个电极，其中两个电极作为电流引入电极，另外两个电极则用来测量电压。

该方法的原理是通过测量电流和电压之间的关系，计算出材料的电阻率。

在实验过程中，需要注意保持四个电极之间的距离恒定，避免电极之间的干扰。

二、霍尔效应法霍尔效应法是一种用来测量材料电导率的方法。

实验步骤是将材料置于一个恒定的磁场中，然后通过材料施加电流。

由于霍尔效应，会在材料中产生一个横向电压，通过测量该电压和电流的关系，可以计算出材料的电导率。

这种方法在材料导电性能研究中具有较高的精度和灵敏度。

三、导电性能测试的实验技巧1. 样品制备：在进行导电性能测试前，需要对样品进行制备。

样品的尺寸和形状需按照实验要求进行切割或加工，确保测试结果的准确性和可重复性。

2. 温度控制：材料导电性能与温度密切相关，因此在进行测试时需要控制样品的温度。

可以使用恒温槽或电炉等设备来控制温度，并在实验过程中监测和记录温度变化。

3. 电流和电压的选择：在进行导电性能测试时，需要选择适当的电流和电压范围。

过高的电流和电压可能会对样品造成损伤，而过低则可能导致测试结果不准确。

4. 电极的安装：电极的安装也是导电性能测试中需要注意的一点。

电极应紧密固定在样品上，避免因为电极与样品之间的接触不良而造成测试结果的误差。

5. 数据处理：在得到测试结果后，需要进行数据处理和分析。

可以使用适当的软件或方法对测试数据进行处理，得到所需的导电性能参数。

结论物理实验技术中的材料导电性能测试方法与实验技巧在研究和应用中起着重要作用。
