51 四探针法测电阻率1. 理解四探针测量半导体或金属薄膜电阻率的原理 2. 了解四探针测量材料电阻率的注意事项实验原理四探针法测量电阻率常用的四探针法是将四根金属探针的针尖排在同一直线上的直线型四探针法如图1-1a 所示。
当四根探针同时在一块相对于探针间距可视为半无穷大的平面上时如果探针接触处的材料是均匀的并可忽略电流在探针处的少子注入则当电流I 由探针流入样品时可视为点电流源在半无穷大的均匀样品中所产生的电场线具有球面对称性即等势面为一系列以点电流源为中心的半球面。
样品中距离点电源r 处的电流密度j电场ε和电位V 分别直流四探针法也称为四电极法主要用于低电阻率材料的测量。
使用的仪器以及与样品的接线如图3-1所示。
由图可见测试时四根金属探针与样品表面接触外侧两根1、4为通电流探针内侧两根2、3为测电压探针。
由电流源输入小电流使样品内部产生压降同时用高阻抗的静电计、电子毫伏计或数字电压表测出其他二根探针的电压即V23伏。
a 仪器接线b点电流源c四探针排列图1-1 四探针法测试原理示意图一块电阻率为的均匀材料样品其几何尺寸相对于探针间距来说可以看作半无限大。
当探针引入的点电流源的电流为I由于均匀导体内恒定电场的等位面为球面则在半径为r处等位面的面积为2r2则电流密度为jI/2r2 1-1 52 根据电导率与电流密度的关系可得E2222rIrIj 1-2 其中E为电场强度σ和ρ分别是样品的电导率和电阻率。
若电流由探针流出样品则距点电荷r处的电势为rIV2 1-3 因此当电流由探针1流入样品自探针4流出样品时根据电位叠加原理在探针2处的电位为在探针 3 处的电位为式中的S1是探针1和2之间的距离S2是探针2和3之间的距离S3是探针3和4之间的距离。
各点的电势应为四个探针在该点形成电势的矢量和。
所以探针2、3 之间的电位为通过数学推导可得四探针法测量电阻率的公式为IVCrrrrIV231341324122311112 3-4 式中13413241211112rrrrC为探针系数单位为cmr12、r24、r13、r34分别为相应探针间的距离见图3-1c。
四探针法测电阻率结论高温四探针测试仪的测量原理测量电阻率的方法很多，如三探针法、电容-电压法、扩展电阻法等，四探针法则是一种广泛采用的标准方法，高温四探针测试仪采用经典直排四探针原理，同时采用了双电测组合四探针法。
经典的直排四探针法测试电阻率，要求使用等间距的探针，如果针间距离不等或探针有游移，就会造成实验误差。
当被测片较小或在大片边缘附近测量时，要求计入电场畸变的影响进行边界修正。
采用双电测组合四探针的出现，为提高薄膜电阻和体电阻率测量准确度创造了有利条件。
高温四探针测试仪采用双电测组合四探针法的优势采用双电测组合四探针法进行测试，测试结果与探针间距无关，能够消除间距不等及针尖机械游移变化的影响，因此四探针测试台允许使用不等距探针头。
采用双电测组合四探针法具有自动修正边界效应的功能，对小尺寸被侧片或探针在较大样品边缘附近时，不需要对样品做几何测量，也不需要寻找修正因子。
采用双电测组合四探针法，不移动四探针针头，同时使用三种模式测量，既可计算得到测试部位的电阻均匀性。
高温四探针测试仪可以实现高温、真空及惰性气氛条件下测量硅、锗单晶（棒料、晶片）电阻率和外延层、扩散层和离子注入层的方块电阻以及测量导电玻璃（ITO）和其他导电薄膜的方块电阻。
那么高温四探针测试仪的测量原理是什么呢？测量电阻率的方法很多，如三探针法、电容-电压法、扩展电阻法等，四探针法则是一种广泛采用的标准方法，高温四探针测试仪采用经典直排四探针原理，同时采用了双电测组合四直排四探针法经典的直排四探针法测试电阻率，要求使用等间距的探针，如果针间距离不等或探针有游移，就会造成实验误差。
当被测片较小或在大片边缘附近测量时，要求计入电场畸变的影响进行边界修正。
采用双电测组合四探针的出现，为提高薄膜电阻和体电阻率测量准确度创造了有利条件。
目前双电测组合（亦称双位组合）四探针法有三种模式：模式（1），模式（2），模式（3），高温四探针测试仪采用模式（2），通过用计算机对三种模式的理论进行比较研究的结果表明：对无穷大被测片三种模式都一样，可是测量小片或大片边缘位置时，模式（2）更好，它能自动消除边界影响，略优于模式（3），更好于模式（1）。
四探针法测量导体的电阻率电阻率的测量是导体材料常规参数测量项目之一。
测量电阻率的方法很多，如二探针法、三探针法、四探针法、电容---电压法、扩展电阻法等. 四探针法则是一种广泛采用的标准方法，在半导体工艺中最为常用，其主要优点在于设备简单，操作方便，精确度高，对样品的几何尺寸无严格要求.并且四探针法测量电阻率有个非常大的优点，它不需要较准；有时用其它方法测量电阻率时还用四探针法较准。
本文主要讲述四探针法测量导体材料电阻率的工作原理.直流四探针法也称为四电极法，主要用于半导体材料或超导体等的低电阻率的测量。
使用的仪器以及与样品的接线如图1(a)所示。
由图可见，测试时四根金属探针与样品表面接触，外侧两根1、4为通电流探针，内侧两根2、3为测电压探针。
由电流源输入小电流使样品内部产生压降，同时用高阻抗的静电计、电子毫伏计或数字电压表测出其他二根探针的电压即V23(伏)。
(a)仪器接线(b)点电流源(c)四探针排列图1 四探针法测试原理示意图若一块电阻率为ρ的均匀半导体样品，其几何尺寸相对于探针间距来说可以看作半无限大。
如图1(b)所示, 当探针引入的点电流源的电流为I ，由于均匀导体内恒定电场的等位面为球面，则在半径为r 处等位面的面积为2πr 2，电流密度为J=I/2πr 2根据电导率与电流密度的关系可得E ＝2222JI I r r ρσπσπ==由电场强度和电位梯度以及球面对称关系， 则d E dr ϕ=- 22I d Edr dr r ρϕπ=-=-取ｒ为无穷远处的电位为零， 则()202r r r dr d Edr r ϕρϕπ∞∞-I =-=⎰⎰⎰ 则距点电荷r 处的电势为 ()2I r r ρϕπ=上式就是半无穷大均匀样品上离开点电流源距离为ｒ的点的电位与探针流过的电流和样品电阻率的关系式，它代表了一个点电流源对距离ｒ处的点的电势的贡献.1. 非直线型四探针对于图1(c)的情形, 四根探针位于样品中央，电流从探针1流入 从探针4流出， 则可将1和4探针认为是点电流源，2和3探针的电位为：2122411()2I r r ρϕπ=- 3133411()2I r r ρϕπ=-2、3探针的电位差为:2323122413341111()2I V r r r r ρϕϕπ=-=--+ 所以可推导得四探针法测量电阻率的公式为：I V C r r r r I V 2313413241223)1111(2=+--∙=-πρ 式中，134132412)1111(2-+--=r r r r C π为探针系数，单位为cm ；r 12、r 24、r 13、r 34分别为相应探针间的距离。
实验四探针法测电阻率1．实验目的：学习用四探针法测量半导体材料的体电阻率和扩散薄层的电阻率及方块电阻。
2．实验内容①硅单晶片电阻率的测量：选不同电阻率及不同厚度的大单晶圆片，改变条件（光照与否），对测量结果进行比较。
②薄层电阻率的测量：对不同尺寸的单面扩散片和双面扩散片的薄层电阻率进行测量。
改变条件进行测量（与①相同），对结果进行比较。
3．实验原理：在半导体器件的研制和生产过程中常常要对半导体单晶材料的原始电阻率和经过扩散、外延等工艺处理后的薄层电阻进行测量。
测量电阻率的方法很多，有两探针法，四探针法，单探针扩展电阻法，范德堡法等，我们这里介绍的是四探针法。
因为这种方法简便可行，适于批量生产，所以目前得到了广泛应用。
所谓四探针法，就是用针间距约1毫米的四根金属探针同时压在被测样品的平整表面上如图1a所示。
利用恒流源给1、4两个探针通以小电流，然后在2、3两个探针上用高输入阻抗的静电计、电位差计、电子毫伏计或数字电压表测量电压，最后根据理论公式计算出样品的电阻率［１］式中，C为四探针的修正系数，单位为厘米，C的大小取决于四探针的排列方法和针距，探针的位置和间距确定以后，探针系数C 就是一个常数；V 23为2、3两探针之间的电压，单位为伏特；I 为通过样品的电流，单位为安培。
半导体材料的体电阻率和薄层电阻率的测量结果往往与式样的形状和尺寸密切相关，下面我们分两种情况来进行讨论。
⑴ 半无限大样品情形图1给出了四探针法测半无穷大样品电阻率的原理图，图中(a)为四探针测量电阻率的装置；(b)为半无穷大样品上探针电流的分布及等势面图形；(c)和(d)分别为正方形排列及直线排列的四探针图形。
因为四探针对半导体表面的接触均为点接触，所以，对图１（b ）所示的半无穷大样品，电流I 是以探针尖为圆心呈径向放射状流入体内的。
因而电流在体内所形成的等位面为图中虚线所示的半球面。
于是，样品电阻率为ρ，半径为r ，间距为dr 的两个半球等位面间的电阻为 它们之间的电位差为 dr r IIdR dV 22πρ==。
四探针法测量电阻率
实验数据及处理
1.硅片
每次调整电流至6.28mA,测得的即为电阻率（抵消了公式中的修系数2），选取5个点，改变电流方向得到的数据为
10.54 10.58 10.70 10.61 10.56
-10.45 -10.44 -10.48 -10.53 -10.55
平均电阻率为ρ=10.54Ω·cm
误差为Δρ=0.23Ω·cm
2.ITO透明玻璃
每次调整电流至4.53mA,测得读数即为电阻率（抵消了公式中修正系数/ln2）,选取5个点，每次改变电流方向测得的数据为
2.265 2.4915 1.7667 2.0385 1.5885
-2.355 -2.5821 -1.8573 -2.0838 -1.6761
平均电阻率为ρ=2.07Ω·cm
误差为Δρ=0.35Ω·cm
注意事项
1、Si片和ITO玻璃很脆，请同学们小心轻放；当探针快与Si片接触时，用力要很小，以免损坏探针及硅片。
2、要选择合适的电流量程开关，否则窗口无读数。
3、计算机按键要轻，以免损坏。
4、在测量过程中，由于附近其它仪器电源的开头可能会把计算机锁住而无法工作，此时应重新开机，即恢复正常。
5、每次测量应等所有数值稳定后方可按“测量”进行下一次测量。
附原始实验数据。
四探针法测电阻率原理
四探针法测电阻率是一种常用的电学测量方法，它可以准确测量材料的电阻率。
该方法利用四个电极分别组成的探针来接触被测物质表面，通过施加电流和测量电压来计算电阻率。
该方法的原理基于欧姆定律，即电流通过导体时，电流与电压成正比，比例常数为电阻。
测量时，我们使用两个电流探针在被测物质上施加电流，而另外两个电压探针则用于测量电压。
根据欧姆定律，电流与电压之间的比值即可得到电阻。
为了提高测量的准确性和稳定性，四个电极的排列方式很重要。
通常，两个电流探针之间应隔有一定距离，以避免电流从一个探针跳过直接到另一个探针而影响测量结果。
同样，两个电压探针之间也应保持一定距离，以避免电压的变化受到相邻电极的影响。
在测量过程中，我们需要保持恒定的电流，并测量对应的电压。
通过改变施加的电流大小，我们可以获得多组电流-电压的测
量数据。
然后，根据这些数据，可以绘制出电流-电压的关系
曲线。
该曲线的斜率即为被测物质的电阻率。
通过四探针法测电阻率，我们可以得到材料的电阻率值，这对于研究材料的电性质、导电性等具有重要意义。

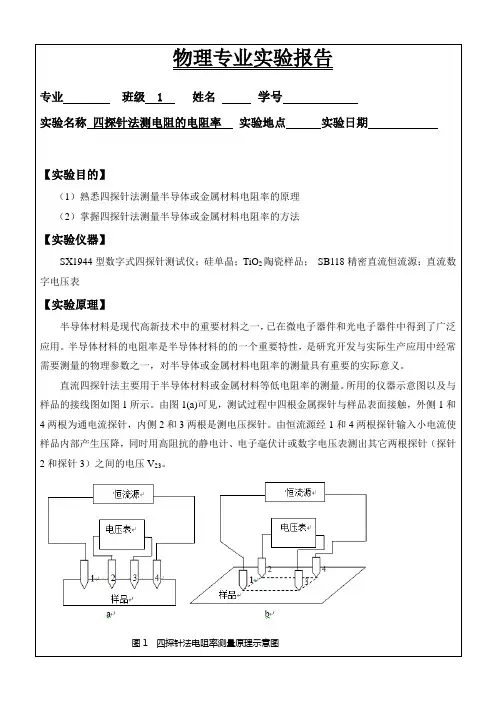

物理专业实验报告
专业班级 1 姓名学号
实验名称四探针法测电阻的电阻率实验地点实验日期
【实验目的】
（1）熟悉四探针法测量半导体或金属材料电阻率的原理
（2）掌握四探针法测量半导体或金属材料电阻率的方法
【实验仪器】
SX1944型数字式四探针测试仪；硅单晶；TiO2陶瓷样品；SB118精密直流恒流源；直流数字电压表
【实验原理】
半导体材料是现代高新技术中的重要材料之一，已在微电子器件和光电子器件中得到了广泛应用。
半导体材料的电阻率是半导体材料的的一个重要特性，是研究开发与实际生产应用中经常需要测量的物理参数之一，对半导体或金属材料电阻率的测量具有重要的实际意义。
直流四探针法主要用于半导体材料或金属材料等低电阻率的测量。
所用的仪器示意图以及与样品的接线图如图1所示。
由图1(a)可见，测试过程中四根金属探针与样品表面接触，外侧1和4两根为通电流探针，内侧2和3两根是测电压探针。
由恒流源经1和4两根探针输入小电流使样品内部产生压降，同时用高阻抗的静电计、电子毫伏计或数字电压表测出其它两根探针（探针2和探针3）之间的电压V23。
图1 四探针法电阻率测量原理示意图。
四探针方法测电阻率四探针方法是一种常用的测量材料电阻率的方法，通过使用四个电极来测量样品的电阻，并根据测量结果计算出电阻率。
这种方法相对于传统的两探针方法具有更高的准确性和可重复性。
下面将详细介绍四探针方法的原理、操作步骤和误差分析。
四探针方法使用四个电极，其中两个电极用于施加电流，另外两个电极用于测量电压。
施加电流的两个电极称为“电流探针”，测量电压的两个电极称为“电压探针”。
四个电极的排列方式是，电流探针1和电压探针1之间相距一定距离，电压探针2在电流探针1和电压探针1之间，电流探针2在电压探针2和电压探针1之间。
这种排列方式可以有效地减小传统两探针方法中由于电流通过测量电压引起的误差。
在实际操作中，首先需要将电流探针1和电流探针2连接到电流源，然后将电压探针1和电压探针2连接到电压测量仪。
接下来，将样品放置在电流探针1和电压探针1之间，并施加一定大小的电流。
通过测量电压探针1和电压探针2之间的电压差，可以计算出样品的电阻。
误差分析是测量过程中必不可少的一部分。
在四探针测量中常见的误差包括接触电阻、导线电阻和非均匀性。
接触电阻是由于电极与样品接触不良造成的，可以通过多次测量取平均值来减小。
导线电阻是由于电流和电压传输过程中导线自身的阻抗引起的，可以通过选择低阻抗的导线来减小。
非均匀性是指样品自身存在的电阻变化，这个误差很难消除，但可以通过选择合适的样品形状和尺寸来减小。
在实际应用中，四探针方法广泛用于测量各种材料的电阻率，例如金属、半导体和超导体等。
它具有高精度、高灵敏度和无侵入性的优点，在电子学、材料科学和地质勘探等领域有广泛的应用。
总之，四探针方法是一种常用的测量材料电阻率的方法，通过使用四个电极来测量样品的电阻，并根据测量结果计算出电阻率。
这种方法在实际应用中具有很高的准确性和可重复性，并能够减小传统两探针方法中的误差。
在进行四探针测量时，需要注意对接触电阻、导线电阻和非均匀性等误差进行适当的处理和减小。
实验 四探针法测电阻率
1．实验目的：
学习用四探针法测量半导体材料的体电阻率和扩散薄层的电阻率及方块电阻。
2．实验内容
① 硅单晶片电阻率的测量：选不同电阻率及不同厚度的大单晶圆片，改变条件（光照
与否），对测量结果进行比较。
② 薄层电阻率的测量：对不同尺寸的单面扩散片和双面扩散片的薄层电阻率进行测
量。
改变条件进行测量（与①相同），对结果进行比较。
3． 实验原理：
在半导体器件的研制和生产过程中常常要对半导体单晶材料的原始电阻率和经过扩散、外延等工艺处理后的薄层电阻进行测量。
测量电阻率的方法很多，有两探针法，四探针法，单探针扩展电阻法，范德堡法等，我们这里介绍的是四探针法。
因为这种方法简便可行，适于批量生产，所以目前得到了广泛应用。
所谓四探针法，就是用针间距约1毫米的四根金属探针同时压在被测样品的平整表面上如图1a 所示。
利用恒流源给1、4两个探针通以小电流，然后在2、3两个探针上用高输入阻抗的静电计、电位差计、电子毫伏计或数字电压表测量电压，最后根据理论
公式计算出样品的电阻率［１］
I
V C
23
=ρ 式中，C 为四探针的修正系数，单位为厘米，C 的大小取决于四探针的排列方法和针距，
探针的位置和间距确定以后，探针系数C 就是一个常数；V 23为2、3两探针之间的电压，单位为伏特；I 为通过样品的电流，单位为安培。
半导体材料的体电阻率和薄层电阻率的测量结果往往与式样的形状和尺寸密切相关，下面我们分两种情况来进行讨论。
⑴ 半无限大样品情形
图1给出了四探针法测半无穷大样品电阻率的原理图，图中(a)为四探针测量电阻率的装置；(b)为半无穷大样品上探针电流的分布及等势面图形；(c)和(d)分别为正方形排列及直线排列的四探针图形。
因为四探针对半导体表面的接触均为点接触，所以，对图１（b ）所示的半无穷大样品，电流I 是以探针尖为圆心呈径向放射状流入体内的。
因而电流在体内所形成的等位面为图中虚线所示的半球面。
于是，样品电阻率为ρ，半径为r ，间距为dr 的两个半球等位面间的电阻为
dr r dR 2
2πρ
=
， 它们之间的电位差为 dr r
I
IdR dV 2
2πρ=
=。
考虑样品为半无限大，在r →∞处的电位为0，所以图１（a ）中流经探针１的电流I 在r 点形成的电位为 ()r
I dr r I V r
r πρπρ222
1==
⎰
∞。
流经探针１的电流在２、３两探针间形成的电位差为 ()⎪⎪⎭
⎫
⎝⎛-=
1312123112r r I V πρ； 流经探针４的电流与流经探针１的电流方向相反，所以流经探针４的电流I 在探针２、３之间引起的电位差为
()⎪⎪⎭
⎫
⎝⎛--=4342423112r r I V πρ。
于是流经探针１、４之间的电流在探针２、３之间形成的电位差为
⎪⎪⎭
⎫ ⎝⎛+--=
434213122311112r r r r I V πρ。
由此可得样品的电阻率为
()1111121
434213
1223-⎪⎪⎭⎫
⎝⎛+--=r r r r I V πρ
上式就是四探针法测半无限大样品电阻率的普遍公式。
在采用四探针测量电阻率时通常使用图１（c ）的正方形结构（简称方形结构）和图１（d ）的等间距直线形结构，假设方形四探针和直线四探针的探针间距均为S ， 则对于直线四探针有 S r r S r r 2,
42134312====
()2223
I
V S ⋅
=∴πρ
对于方形四探针有 S r r S r r 2,42134312====
()
322223
I
V S ⋅
-=∴
πρ
⑵ 无限薄层样品情形
当样品的横向尺寸无限大，而其厚度t 又比探针间距S 小得多的时候，我们称这种样品为无限薄层样品。
图２给出了用四探针测量无限薄层样品电阻率的示意图。
图中被测样品为在p 型半导体衬底上扩散有n 型薄层的无限大硅单晶薄片，１、２、３、４为四个探针在硅片表面的接触点，探
针间距为S ，n 型扩散薄层的厚度为t ，并且t<<S ，I +表示电流从探针１流入硅片，I -表示电流从探针４流出硅片。
与半无限大样品不同的是，这里探针电流在n 型薄层内近似为平面放射状，其等位面可近似为圆柱面。
类似前面的分析，对于任意排列的四探针，探针１的电流I 在样品中r 处形成的电位为
()r t
I
dr rt
I
V r
r ln 221πρπρ-
==⎰∞
式中ρ为n 型薄层的平均电阻率。
于是探针１的电流I 在２、３探针间所引起的电位差为 ()12
13
1312123ln 2ln 2r r t I r r t I V πρπρ=-
= 同理，探针４的电流I 在２、３探针间所引起的电位差为
()43
42
423ln
2r r t
I
V πρ= 所以探针１和探针４的电流I 在２、３探针之间所引起的电位差是
12
4313
4223ln
2r r r r t I V ⋅⋅=
πρ 于是得到四探针法测无限薄层样品电阻率的普遍公式为
()4ln 212
4313
4223r r r
r I tV ⋅⋅=
πρ
对于直线四探针，利用S r r S r r 2,42134312====可得
()52ln 2ln 222323I
V t I tV ⋅==
ππρ
对于方形四探针，利用S r r S r r 2,42134312====可得
()62ln 223
I
V t ⋅=
πρ
在对半导体扩散薄层的实际测量中常常采用与扩散层杂质总量有关的方块电阻R S ，它
与扩散薄层电阻率有如下关系：
j
X j
S NX q NdX
q X R j μμρ
1
10
=
=
=
⎰
这里X j 为扩散所形成的pn 结的结深。
这样对于无限薄层样品，方块电阻可以表示如下： 直线四探针：
()72ln 23
I
V X R j
S πρ
=
=
方形四探针：
()82ln 223
I
V X R j
S πρ
=
=
在实际测量中，被测试的样品往往不满足上述的无限大条件，样品的形状也不一定相同，因此常常要引入不同的修正系数。
实际测量中的扩散样片可能有两种情况：单面扩散片和双面扩散片，如图3所示。
这两种样品的修正系数分别列于附录中的表。
图4 SZT-2A 四探针测试仪
4．实验装置及注意事项
⑴ 实验装置
实验装置如图4所示。
电路中的恒流源所提供的电流是连续可调的，电压表采用电位差计或数字电压表。
实验所用的探针通常采用耐磨的导电硬质合金材料，如钨、碳化钨等。
探针要求等间距配置，并使其具有很小的游移误差。
在探针上需加上适当的压力，
以减小探针与半导体材料之间的接触电阻。
⑵ 注意事项
① 半无限大样品是指样品厚度及任意一根探针距样品最近边界的距离远大于探针
间距，如果这一条件不能得到满足则必需进行修正。
② 为了避免探针处的少数载流子注入，提高表面复合速度，待测样品的表面需经
粗砂打磨或喷砂处理。
③ 在测量高阻材料及光敏材料时需在暗室或屏蔽盒内进行。
④ 因为电场太大会使载流子的迁移率下降，导致电阻率测量值增大，故须在电场
强度E<1V/cm 的弱场下进行测量。
⑤ 为了避免大电流下的热效应，测试电流应尽可能低，但须保证电压的测试精度。
[2]
⑥ 为了满足探针与半导体的接触为欧姆接触，探针上须加上一定的压力。
对于体
材料，一般取1~2kg ；对于薄层材料或外延材料选取200g 。
⑦ 当室温有较大波动时，最好将电阻率折算到23℃时的电阻率。
因为半导体的电
阻率对温度很敏感。
如果有必要考虑温度对电阻率的影响，可用下面的公式进行计算
()[]
()91参考平均参考T T C T --=ρρ
式中ρ参考为修正到某一参考温度(例如23℃)下的样品电阻率; ρ平均为测试温度下样品的平均电阻率；C T 为温度系数，它随电阻率变化的曲线示于图5；T 为测试温度；T 参考为某一指定的参考温度。
