线性系统的根轨迹分析

夏德钤《⾃动控制原理》（第4版）章节题库-第4章线性系统的根轨迹分析【圣才出品】第4章　线性系统的根轨迹分析1．系统的开环传递函数试证明：点在根轨迹上，并求出相应的和系统开环增益K。

证明：根据系统的开环传递函数可知，系统的开环极点为由闭环根轨迹的相⾓条件可得：当时，故点在根轨迹上。

由闭环根轨迹的幅值条件可知，此时即相应的根轨迹增益和系统开环增益仿真曲线如图4-1所⽰。

MATLAB程序：exe402.m２．设单位反馈控制系统的开环传递函数为试⽤解析法绘出K*从零变到⽆穷时的闭环根轨迹图，并判断下列点是否在根轨迹上：（﹣2＋j0），（0＋j1），（﹣3＋j2）解：闭环传递函数为则闭环特征⽅程为闭环特征根为当。

可逐个描点得闭环根轨迹如图4-2所⽰，从图4-2中明显可见，只有（－2，j0）在根轨迹上。

图4-2３．设单位反馈控制系统的开环传递函数如下，试概略绘制闭环根轨迹图。

解：（1）系统的开环传递函数令为根轨迹增益。

①实轴上的根轨迹：[0，－2]，[－5，－∞）。

②根轨迹的渐近线：③根轨迹的分离点：根轨迹的分离点坐标满⾜解得④根轨迹与虚轴的交点：由系统的开环传递函数可知系统的闭环特征⽅程令s＝jω，将其代⼊上式可得即由于ω≠0，故可解得则根轨迹与虚轴的交点为±j3.16。

根据以上⼏点，可以画出概略根轨迹如图4-3所⽰。

图4-3 系统（1）概略根轨迹图（2）系统的开环传递函数①实轴上的根轨迹[0，－2]，[－3，－5]。

③根轨迹的分离点：根轨迹的分离点坐标满⾜通过试凑可得d＝－0.89。

根据以上⼏点，可以画出概略根轨迹如图4-4所⽰。

图4-4 系统（2）概略根轨迹图（3）系统的开环传递函数①实轴上的根轨迹：[－1，－3]，[－10，－5]。

②根轨迹的渐近线：③根轨迹的分离点：根轨迹的分离点坐标满⾜通过试凑可得d＝－7.27。

根据以上⼏点，可以画出概略根轨迹如图4-5所⽰。

图4-5 系统（3）概略根轨迹图（4）系统的开环传递函数实轴上的根轨迹为[－2，－1]，系统概略根轨迹如图4-6所⽰。

自动控制原理实验报告实验题目：线性系统的根轨迹班级：学号：姓名：指导老师：实验时间：一、实验目的1. 熟悉MATLAB 用于控制系统中的一些基本编程语句和格式。

2. 利用MATLAB 语句绘制系统的根轨迹。

3. 掌握用根轨迹分析系统性能的图解方法。

4. 掌握系统参数变化对特征根位置的影响。

二、实验内容同时得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围。

2．1绘制下面系统的根轨迹曲线)136)(22()(22++++=s s s s s Ks G程序：G=tf([1],[1 8 27 38 26 0]); rlocus (G); %绘制系统的根轨迹[k,r]=rlocfind(G) %确定临界稳定时的增益值k 和对应的极点r G_c=feedback(G,1); %形成单位负反馈闭环系统 step(G_c) %绘制闭环系统的阶跃响应曲线-12-10-8-6-4-20246-10-8-6-4-20246810Root LocusReal AxisI m a g i n a r y A x i s0204060801001201400.10.20.30.40.50.60.70.80.91Step ResponseTime (sec)A m p l i t u d e得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围：K>28.74252．2绘制下面系统的根轨迹曲线)10)(10012)(1()12()(2+++++=s s s s s K s G 程序：G=tf([1 12],[1 23 242 1220 1000]); rlocus (G); %绘制系统的根轨迹[k,r]=rlocfind(G) %确定临界稳定时的增益值k 和对应的极点r G_c=feedback(G,1); %形成单位负反馈闭环系统 step(G_c) %绘制闭环系统的阶跃响应曲线-60-50-40-30-20-100102030-50-40-30-20-1001020304050Root LocusReal AxisI m a g i n a r y A x i s01234560.0020.0040.0060.0080.010.012Step ResponseTime (sec)A m p l i t u d e得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围： K>1.1202e+032．3绘制下面系统的根轨迹曲线)11.0012.0)(10714.0()105.0()(2++++=s s s s s K s G 程序：G=tf([5 100],[0.08568 1.914 17.14 100 0]); rlocus (G); %绘制系统的根轨迹[k,r]=rlocfind(G) %确定临界稳定时的增益值k 和对应的极点r G_c=feedback(G,1); %形成单位负反馈闭环系统step(G_c) %绘制闭环系统的阶跃响应曲线-60-50-40-30-20-10010203040-60-40-200204060Root LocusReal AxisI m a g i n a r y A x i s012345670.10.20.30.40.50.60.70.80.91Step ResponseTime (sec)A m p l i t u d e得出在单位阶跃负反馈下使得闭环系统稳定的K 值的范围：K> 7.8321根据实验结果分析根轨迹的绘制规则：⑴绘制根轨迹的相角条件与系统开环根轨迹增益 值的大小无关。

线性系统的根轨迹法实验报告实验二线性系统的根轨迹法一,实验目的1，掌握matlab绘制根轨迹的方法。

2，观察k值变化对系统稳定性的影响。

3，掌握系统临界稳定情况下k值得求取。

4，了解增设零点对系统稳定的影响以及改善系统稳定性的方法。

二，实验原理根轨迹的概念:所谓根轨迹就是当开环系统某一参数从零变到无穷大时，闭环系统特征方程式的根在s平面上变化的轨迹。

根轨迹与系统性能:有了根轨迹就可以分析系统的各种性能了，稳定性的判定，当开环增益从零变到无穷大时，根轨迹不会越过虚轴进入s平面的右半平面，此时K的范围为系统稳定的范围，根轨迹与虚轴的交点处的K值，为系统的临界开环增益，开根轨迹进入s平面的右半平面时所对应的K值为系统不稳定的情况。

三，实验内容A、设单位负反馈系统的开环传递函数为G(s)=K/(s*(s+1)(s+5)) (1) 绘制系统的根轨迹，并将手工绘制结果与实验绘制结果比较; (2) 从实验结果上观察系统稳定的K 值范围;(3) 用simulink 环境观察系统临界稳定时的单位阶跃响应分析:绘制根轨迹的matlab文本为clfnum=1;den=conv([1 1 0],[1 5]); rlocus(num,den) %绘制系统根轨迹1,得到如图的根轨迹图:2,用鼠标点击根轨迹与虚轴处的交点可得到临界稳定的开环增益K=30,所以系统稳定的K值范围为0―30。

3，在simulink环境下按下图连接电路:取增益为30的时候在示波器下观察单位节约响应，输出波形为:由图可以看出单位阶跃响应的输出为等幅的震荡输出，所以此时系统为临界稳定状态。

当改变开环增益为50和20时观察示波器，得到输出波形分别为:由图可知当增益K为50时输出为不稳定的震荡输出，此时系统不稳定，当增益K为20时输出的波形震荡越来越缓慢，最后趋于稳定，所以此时的系统是稳定的。

B，设单位反馈控制系统的开环传递函数为G(S)=K(s+3)/s(s+1)(s+2)(1) 仿照上题绘制系统的根轨迹，并判断系统的稳定性; 参照第一题得到matlab命令文本为:clfnum=1;den=conv([1 1 0],[1 2]); rlocus(num,den) %绘制系统根轨迹得到如图的根轨迹图:1，由图可知根轨迹没有进入s平面右半平面，所以系统在K=0到K=?都是稳定的。

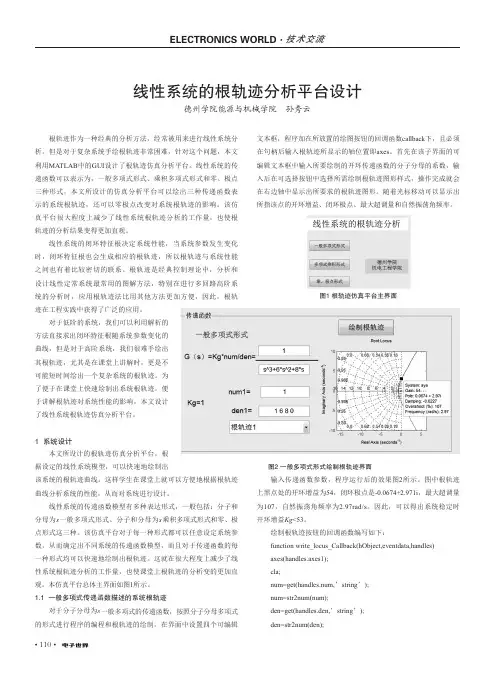

• 110•根轨迹作为一种经典的分析方法，经常被用来进行线性系统分析。

但是对于复杂系统手绘根轨迹非常困难，针对这个问题，本文利用MATLAB 中的GUI 设计了根轨迹仿真分析平台。

线性系统的传递函数可以表示为，一般多项式形式、乘积多项式形式和零、极点三种形式，本文所设计的仿真分析平台可以绘出三种传递函数表示的系统根轨迹，还可以零极点改变对系统根轨迹的影响。

该仿真平台很大程度上减少了线性系统根轨迹分析的工作量，也使根轨迹的分析结果变得更加直观。

线性系统的闭环特征根决定系统性能，当系统参数发生变化时，闭环特征根也会生成相应的根轨迹，所以根轨迹与系统性能之间也有着比较密切的联系。

根轨迹是经典控制理论中，分析和设计线性定常系统最常用的图解方法，特别在进行多回路高阶系统的分析时，应用根轨迹法比用其他方法更加方便，因此，根轨文本框，程序加在所放置的绘图按钮的回调函数callback 下，且必须在句柄后输入根轨迹所显示的轴位置即axes 。

首先在该子界面的可编辑文本框中输入所要绘制的开环传递函数的分子分母的系数，输入后在可选择按钮中选择所需绘制根轨迹图形样式，操作完成就会在右边轴中显示出所要求的根轨迹图形。

随着光标移动可以显示出所指该点的开环增益、闭环极点、最大超调量和自然振荡角频率。

图1 根轨迹仿真平台主界面线性系统的根轨迹分析平台设计德州学院能源与机械学院 孙秀云图2 一般多项式形式绘制根轨迹界面迹在工程实践中获得了广泛的应用。

对于低阶的系统，我们可以利用解析的方法直接求出闭环特征根随系统参数变化的曲线，但是对于高阶系统，我们很难手绘出其根轨迹，尤其是在课堂上讲解时，更是不可能短时间绘出一个复杂系统的根轨迹。

为了便于在课堂上快速绘制出系统根轨迹，便于讲解根轨迹对系统性能的影响，本文设计了线性系统根轨迹仿真分析平台。

1 系统设计本文所设计的根轨迹仿真分析平台，根据设定的线性系统模型，可以快速地绘制出该系统的根轨迹曲线。

《模块化自控原理》线性系统的根轨迹分析实验模块化自控原理中的线性系统的根轨迹分析实验是探究线性系统的稳定性和动态特性的一种常用方法，通过实验观测和分析系统的根轨迹，可以得到系统的传递函数以及系统的稳定性等重要信息。

下面是对该实验的详细说明和分析。

1.实验目的1.1理解线性系统的根轨迹概念及其重要性；1.2学习使用根轨迹法进行系统的稳定性和动态特性分析；1.3掌握根轨迹分析实验的具体步骤；1.4提高实验操作和数据处理的能力。

2.实验原理2.1根轨迹的概念根轨迹是以参数变化为基础的线性系统稳定性和动态特性的分析方法之一、根轨迹是指在参数变化的范围内，系统传递函数极点的轨迹，可以用来判断系统的稳定性、响应特性和动态响应快慢等重要指标。

2.2根轨迹的画法根轨迹的画法需要先确定系统的开环传递函数，然后通过对传递函数进行拆项和配平，求解极点的位置。

根轨迹的位置可以通过极点的实部和虚部来表示，根据虚轴对称性和极点与零点的关系，可以画出根轨迹的大致形状和方向。

2.3根轨迹分析的应用根据根轨迹的形状、分布和方向可以判断系统的稳定性和动态特性：-根轨迹在左半平面则系统稳定；-根轨迹与虚轴交点奇数个则系统不稳定；-根轨迹的分布越往左上角或右上角，系统的动态特性越好。

3.实验装置和器材3.1实验装置数字控制系统实验台、计算机、示波器、信号发生器、数模转换器等。

3.2实验器材电脑、电源线、连接线、示波器探头等。

4.实验步骤4.1连接实验装置将数字控制系统实验台与计算机、示波器、信号发生器和数模转换器等设备进行连接。

4.2系统参数调整设置合适的实验参数，包括采样频率、控制周期、信号幅值等。

4.3系统根轨迹绘制在计算机上运行相应的根轨迹绘制软件，根据实验所给的开环传递函数和稳定域范围，绘制系统的根轨迹。

4.4根轨迹分析根据根轨迹的形状、位置和分布等信息，分析系统的稳定性和动态特性，并给出相应的结论和解释。

4.5记录实验数据记录实验中所绘制的根轨迹和分析结果，包括根轨迹的形状、交点、分布等重要特征。

实验报告
实验名称线性系统的根轨迹分析方法课程名称
然后加入开环零点:
图中依次加入的开环零点为: -0.8 -0.6 -0.3 -0.1 0.1 0.3 0.6 0.8 1
上图为未增加零点是的根轨迹图,下图为增加了开环零点的根轨迹图
上图在原系统的基础上加入了开环零点-0.7,下图在增加了开环零点
从之前的实验可以知道,加入开环极点可能会使主导极点发生改变系统造成影响。

所用程序如下:
clc;clear all;
z=[-0.7];p=[-0.2 -0.5 -1];k=[1];sys=zpk(z,p,k);
rlocus(sys);znew=[-1.5 -0.4 0 0.3 ];figure;
新增极点为-0.8 -0.6 -0.3 -0.1 0.1 0.3 0.6 0.8 1
代码如下:
clc;clear all;
zp=[-0.8 -0.6 -0.3 -0.1 0.1 0.3 0.6 0.8 1];
i=1:9
可以得到如下结论:
a)随着增加的开环极点不断往右移动的过程中,系统的根轨迹图总体上也在
往右移动,这会使系统的稳定性变差。

当加入极点在虚轴左边时,系统的根轨迹未进入不稳定区域。

可以认为加入一个极点对系统稳定性影响不大。

b)增加开环极点可能使系统的主导极点改变,从而影响系统的动态性能。

可以发现矫正环节使根轨迹发生变化,达到了要求。

查看工作空间可看出误差:
22
13sin(10+arctan 3)+8.02
,其大于,不满足要求。

4,重复上述过程40.08sin(4arctan ≈+
