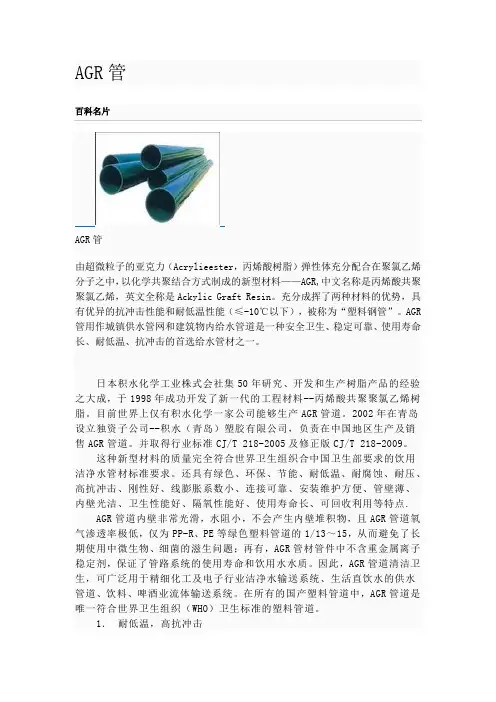

AGR给水管道产品介绍

AGR管AGR管由超微粒子的亚克力（Acrylieester，丙烯酸树脂）弹性体充分配合在聚氯乙烯分子之中，以化学共聚结合方式制成的新型材料——AGR,中文名称是丙烯酸共聚聚氯乙烯，英文全称是Ackylic Graft Resin。

充分成挥了两种材料的优势，具有优异的抗冲击性能和耐低温性能（≤-10℃以下），被称为“塑料钢管”。

AGR 管用作城镇供水管网和建筑物内给水管道是一种安全卫生、稳定可靠、使用寿命长、耐低温、抗冲击的首选给水管材之一。

日本积水化学工业株式会社集50年研究、开发和生产树脂产品的经验之大成，于1998年成功开发了新一代的工程材料--丙烯酸共聚聚氯乙烯树脂。

目前世界上仅有积水化学一家公司能够生产AGR管道。

2002年在青岛设立独资子公司--积水（青岛）塑胶有限公司，负责在中国地区生产及销售AGR管道。

并取得行业标准CJ/T 218-2005及修正版CJ/T 218-2009。

这种新型材料的质量完全符合世界卫生组织合中国卫生部要求的饮用洁净水管材标准要求。

还具有绿色、环保、节能、耐低温、耐腐蚀、耐压、高抗冲击、刚性好、线膨胀系数小、连接可靠、安装维护方便、管壁薄、内壁光洁、卫生性能好、隔氧性能好、使用寿命长、可回收利用等特点.AGR管道内壁非常光滑，水阻小，不会产生内壁堆积物，且AGR管道氧气渗透率极低，仅为PP-R、PE等绿色塑料管道的1/13～15，从而避免了长期使用中微生物、细菌的滋生问题；再有，AGR管材管件中不含重金属离子稳定剂，保证了管路系统的使用寿命和饮用水水质。

因此，AGR管道清洁卫生，可广泛用于精细化工及电子行业洁净水输送系统、生活直饮水的供水管道、饮料、啤酒业流体输送系统。

在所有的国产塑料管道中，AGR管道是唯一符合世界卫生组织（WHO）卫生标准的塑料管道。

1．耐低温，高抗冲击AGR管道系统可在零下30℃的高寒地区正常使用，丝毫不必担心管道在运输、施工过程中会发生冲击破损事故发生。

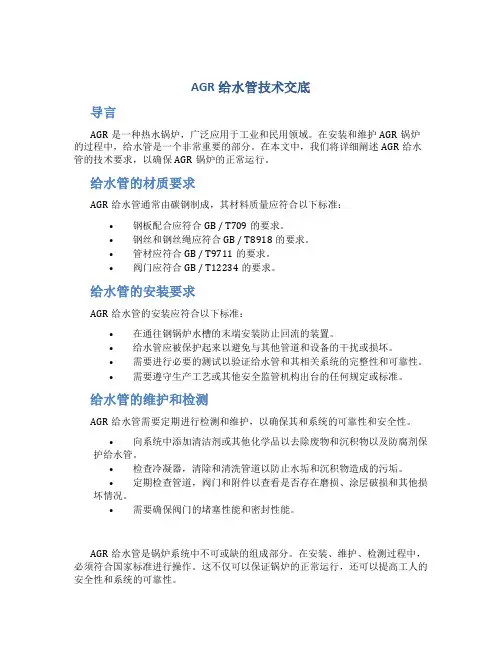

AGR给水管技术交底
导言
AGR是一种热水锅炉，广泛应用于工业和民用领域。

在安装和维护AGR锅炉的过程中，给水管是一个非常重要的部分。

在本文中，我们将详细阐述AGR给水管的技术要求，以确保AGR锅炉的正常运行。

给水管的材质要求
AGR给水管通常由碳钢制成，其材料质量应符合以下标准：
•钢板配合应符合GB / T709的要求。

•钢丝和钢丝绳应符合GB / T8918的要求。

•管材应符合GB / T9711的要求。

•阀门应符合GB / T12234的要求。

给水管的安装要求
AGR给水管的安装应符合以下标准：
•在通往钢锅炉水槽的末端安装防止回流的装置。

•给水管应被保护起来以避免与其他管道和设备的干扰或损坏。

•需要进行必要的测试以验证给水管和其相关系统的完整性和可靠性。

•需要遵守生产工艺或其他安全监管机构出台的任何规定或标准。

给水管的维护和检测
AGR给水管需要定期进行检测和维护，以确保其和系统的可靠性和安全性。

•向系统中添加清洁剂或其他化学品以去除废物和沉积物以及防腐剂保护给水管。

•检查冷凝器，清除和清洗管道以防止水垢和沉积物造成的污垢。

•定期检查管道，阀门和附件以查看是否存在磨损、涂层破损和其他损坏情况。

•需要确保阀门的堵塞性能和密封性能。

AGR给水管是锅炉系统中不可或缺的组成部分。

在安装、维护、检测过程中，必须符合国家标准进行操作。

这不仅可以保证锅炉的正常运行，还可以提高工人的安全性和系统的可靠性。

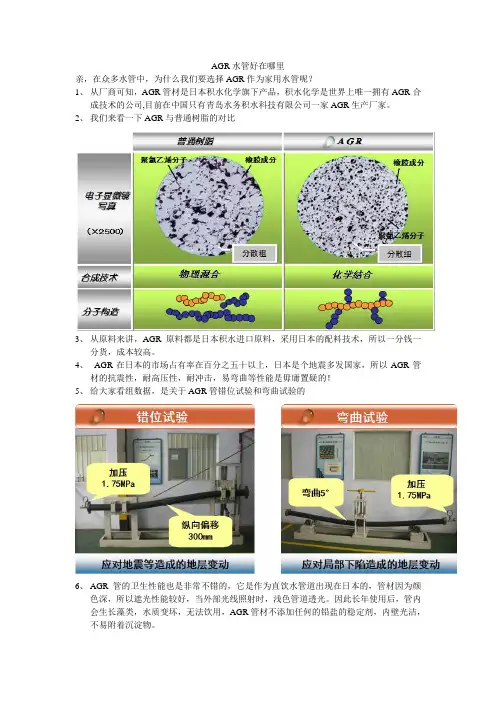

AGR水管好在哪里
亲，在众多水管中，为什么我们要选择AGR作为家用水管呢？
1、从厂商可知，AGR管材是日本积水化学旗下产品，积水化学是世界上唯一拥有AGR合
成技术的公司,目前在中国只有青岛水务积水科技有限公司一家AGR生产厂家。

2、我们来看一下AGR与普通树脂的对比
3、从原料来讲，AGR原料都是日本积水进口原料，采用日本的配料技术，所以一分钱一
分货，成本较高。

4、AGR在日本的市场占有率在百分之五十以上，日本是个地震多发国家，所以AGR管
材的抗震性，耐高压性，耐冲击，易弯曲等性能是毋庸置疑的！
5、给大家看组数据，是关于AGR管错位试验和弯曲试验的
6、AGR管的卫生性能也是非常不错的，它是作为直饮水管道出现在日本的，管材因为颜
色深，所以遮光性能较好，当外部光线照射时，浅色管道透光。

因此长年使用后，管内会生长藻类，水质变坏，无法饮用，AGR管材不添加任何的铅盐的稳定剂，内壁光洁，不易附着沉淀物。

7、AGR的使用寿命更久，管道具有阻燃性，离火自己熄灭，使用寿命达到50年之久。

大
家可以看一下具体的数据。

8、安装方便，用胶水粘接。

AGR管有专门的粘合剂，NO80，粘接性能非常不错，无毒无
害，粘合强度高于普通胶水的4倍，经过山东省疾控检测中心检测，NO.80没有急性径口毒性、遗传毒性，山东省医学科学院检测，NO.80符合国家卫生标准，最终取得「山东省卫生厅卫生许可批件」。

9、积水的技术人员提供现场的技术支持。

10、AGR的施工案例：
奥体中心运动员公寓、2008奥运会自行车馆、清华大学超低能耗楼、中央电视台新大楼、上海世博会、宝华现代城、等。

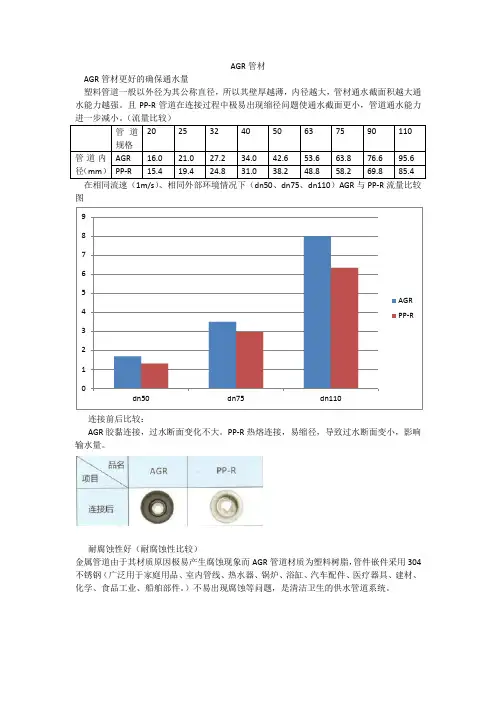

AGR管材
AGR管材更好的确保通水量
塑料管道一般以外径为其公称直径，所以其壁厚越薄，内径越大，管材通水截面积越大通水能力越强。

且PP-R管道在连接过程中极易出现缩径问题使通水截面更小，管道通水能力
在相同流速（1m/s）、相同外部环境情况下（dn50、dn75、dn110）AGR与PP-R流量比较图
连接前后比较：
AGR胶黏连接，过水断面变化不大。

PP-R热熔连接，易缩径，导致过水断面变小，影响输水量。

耐腐蚀性好（耐腐蚀性比较）
金属管道由于其材质原因极易产生腐蚀现象而AGR管道材质为塑料树脂，管件嵌件采用304不锈钢（广泛用于家庭用品、室内管线、热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、船舶部件。

）不易出现腐蚀等问题，是清洁卫生的供水管道系统。

青岛水务积水科技有限公司专业生产AGR管材管件。

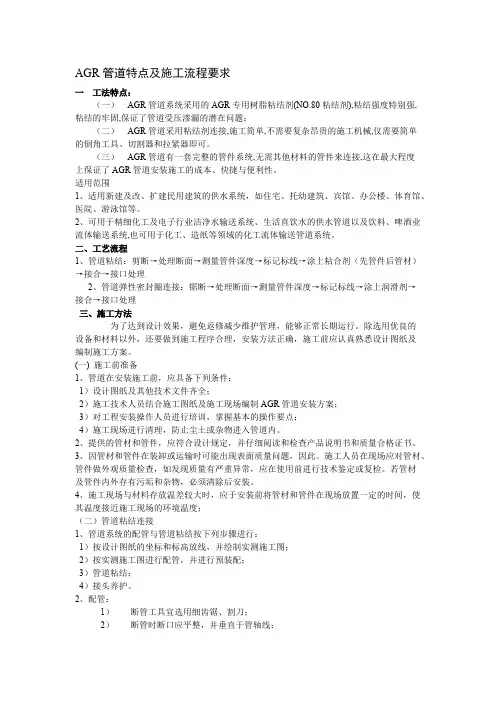

AGR管道特点及施工流程要求一工法特点：（一）AGR管道系统采用的AGR专用树脂粘结剂(NO.80粘结剂),粘结强度特别强,粘结的牢固,保证了管道受压渗漏的潜在问题；（二）AGR管道采用粘结剂连接,施工简单,不需要复杂昂贵的施工机械,仅需要简单的倒角工具、切割器和拉紧器即可。

（三）AGR管道有一套完整的管件系统,无需其他材料的管件来连接,这在最大程度上保证了AGR管道安装施工的成本、快捷与便利性。

适用范围1、适用新建及改、扩建民用建筑的供水系统，如住宅、托幼建筑、宾馆、办公楼、体育馆、医院、游泳馆等。

2、可用于精细化工及电子行业洁净水输送系统、生活直饮水的供水管道以及饮料、啤酒业流体输送系统,也可用于化工、造纸等领域的化工流体输送管道系统。

二、工艺流程1、管道粘结：剪断→处理断面→测量管件深度→标记标线→涂上粘合剂（先管件后管材）→接合→接口处理2、管道弹性密封圈连接：锯断→处理断面→测量管件深度→标记标线→涂上润滑剂→接合→接口处理三、施工方法为了达到设计效果，避免返修减少维护管理，能够正常长期运行。

除选用优良的设备和材料以外，还要做到施工程序合理，安装方法正确，施工前应认真熟悉设计图纸及编制施工方案。

(一) 施工前准备1、管道在安装施工前，应具备下列条件：1）设计图纸及其他技术文件齐全；2）施工技术人员结合施工图纸及施工现场编制AGR管道安装方案；3）对工程安装操作人员进行培训，掌握基本的操作要点；4）施工现场进行清理，防止尘土或杂物进入管道内。

2、提供的管材和管件，应符合设计规定，并仔细阅读和检查产品说明书和质量合格证书。

3、因管材和管件在装卸或运输时可能出现表面质量问题，因此。

施工人员在现场应对管材、管件做外观质量检查，如发现质量有严重异常，应在使用前进行技术鉴定或复检。

若管材及管件内外存有污垢和杂物，必须清除后安装。

4、施工现场与材料存放温差较大时，应于安装前将管材和管件在现场放置一定的时间，使其温度接近施工现场的环境温度；（二）管道粘结连接1、管道系统的配管与管道粘结按下列步骤进行：1）按设计图纸的坐标和标高放线，并绘制实测施工图；2）按实测施工图进行配管，并进行预装配；3）管道粘结；4）接头养护。

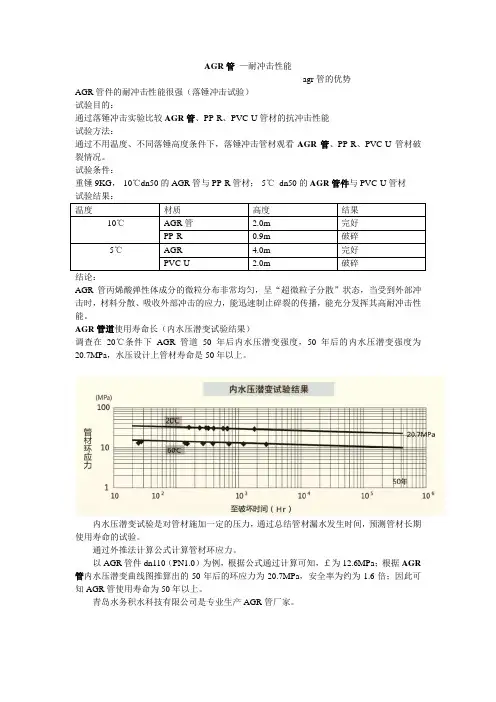

AGR管—耐冲击性能
agr管的优势
AGR管件的耐冲击性能很强（落锤冲击试验）
试验目的：
通过落锤冲击实验比较AGR管、PP-R、PVC-U管材的抗冲击性能
试验方法：
通过不用温度、不同落锤高度条件下，落锤冲击管材观看AGR管、PP-R、PVC-U管材破裂情况。

试验条件：
重锤9KG，-10℃dn50的AGR管与PP-R管材；-5℃dn50的AGR管件与PVC-U管材
试验结果：
结论：
AGR管丙烯酸弹性体成分的微粒分布非常均匀，呈“超微粒子分散”状态，当受到外部冲击时，材料分散、吸收外部冲击的应力，能迅速制止碎裂的传播，能充分发挥其高耐冲击性能。

AGR管道使用寿命长（内水压潜变试验结果）
调查在20℃条件下AGR管道50年后内水压潜变强度，50年后的内水压潜变强度为20.7MPa，水压设计上管材寿命是50年以上。

内水压潜变试验是对管材施加一定的压力，通过总结管材漏水发生时间，预测管材长期使用寿命的试验。

通过外推法计算公式计算管材环应力。

以AGR管件dn110（PN1.0）为例，根据公式通过计算可知，￡为12.6MPa；根据AGR 管内水压潜变曲线图推算出的50年后的环应力为20.7MPa，安全率为约为1.6倍；因此可知AGR管使用寿命为50年以上。

青岛水务积水科技有限公司是专业生产AGR管厂家。

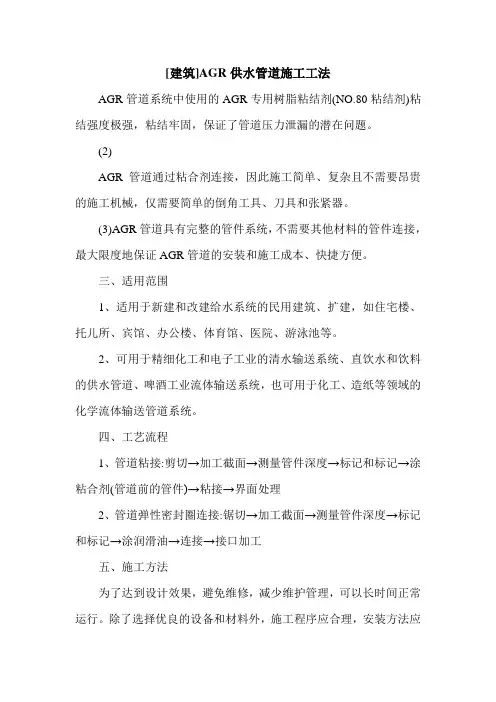

[建筑]AGR供水管道施工工法AGR管道系统中使用的AGR专用树脂粘结剂(NO.80粘结剂)粘结强度极强，粘结牢固，保证了管道压力泄漏的潜在问题。

(2)AGR管道通过粘合剂连接，因此施工简单、复杂且不需要昂贵的施工机械，仅需要简单的倒角工具、刀具和张紧器。

(3)AGR管道具有完整的管件系统，不需要其他材料的管件连接，最大限度地保证AGR管道的安装和施工成本、快捷方便。

三、适用范围1、适用于新建和改建给水系统的民用建筑、扩建，如住宅楼、托儿所、宾馆、办公楼、体育馆、医院、游泳池等。

2、可用于精细化工和电子工业的清水输送系统、直饮水和饮料的供水管道、啤酒工业流体输送系统，也可用于化工、造纸等领域的化学流体输送管道系统。

四、工艺流程1、管道粘接:剪切→加工截面→测量管件深度→标记和标记→涂粘合剂(管道前的管件)→粘接→界面处理2、管道弹性密封圈连接:锯切→加工截面→测量管件深度→标记和标记→涂润滑油→连接→接口加工五、施工方法为了达到设计效果，避免维修，减少维护管理，可以长时间正常运行。

除了选择优良的设备和材料外，施工程序应合理，安装方法应正确。

施工前，应认真熟悉设计图纸和施工方案。

(一)施工前准备1、管道安装施工前，应具备以下条件:1)设计图纸等技术文件齐全；2)施工技术人员应根据施工图纸和施工现场，编制AGR管道安装计划。

3)培训工程安装操作人员，掌握基本操作要点；4)清理施工现场，防止灰尘或杂物进入管道。

2、所提供的管道和配件应符合设计规定，并仔细阅读和检查产品规格和质量证书。

3、由于管道和配件搬运或运输过程中可能出现的表面质量问题，因此。

施工人员应在现场检查管道、管件的外观质量。

质量发现严重异常时，应在使用前进行技术鉴定或复验。

如果管道和配件内外有污垢和杂物，必须在安装前清除。

4、当施工现场与材料库之间的温差较大时，管道和配件应在安装前在现场放置一段时间，使温度接近施工现场的环境温度；(2)管道粘接连接1、管道和管道系统的管道粘接应按以下步骤进行:1)根据设计图纸的坐标和标高放线，并绘制实测施工图；2)管道应根据测量的施工图进行，并进行预组装。

/

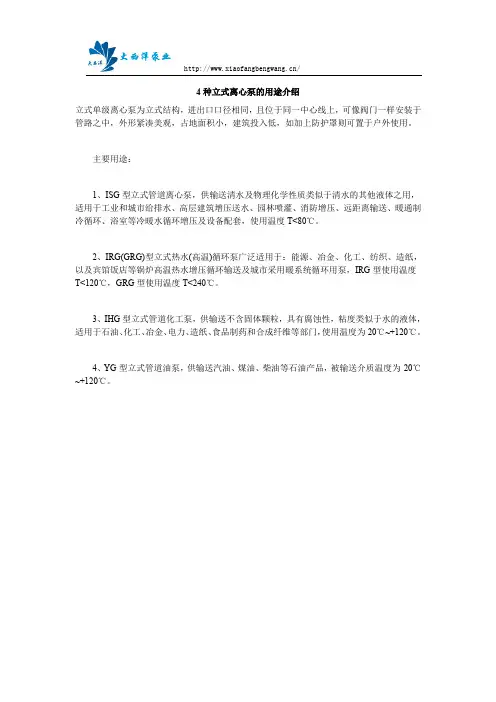

4种立式离心泵的用途介绍
立式单级离心泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

主要用途：
1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。

2、IRG(GRG)型立式热水(高温)循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵，IRG型使用温度
T<120℃，GRG型使用温度T<240℃。

3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120℃。

4、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃~+120℃。

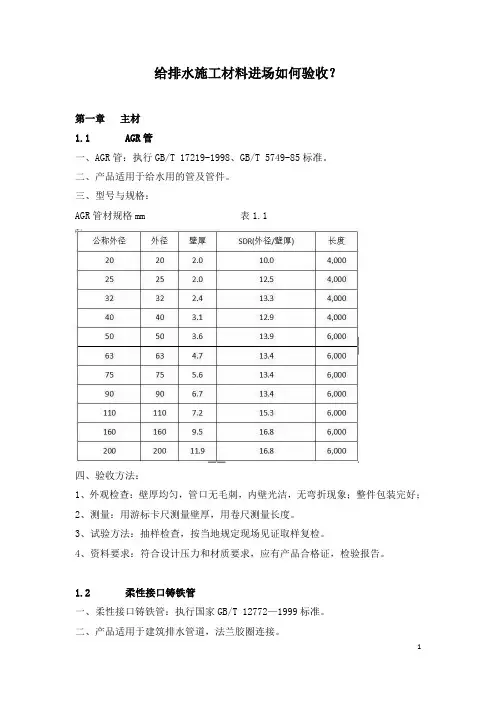

给排水施工材料进场如何验收？第一章主材1.1 AGR管一、AGR管：执行GB/T 17219-1998、GB/T 5749-85标准。

二、产品适用于给水用的管及管件。

三、型号与规格：AGR管材规格mm 表1.1四、验收方法：1、外观检查：壁厚均匀，管口无毛刺，内壁光洁，无弯折现象；整件包装完好；2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

3、试验方法：抽样检查，按当地规定现场见证取样复检。

4、资料要求：符合设计压力和材质要求，应有产品合格证，检验报告。

1.2 柔性接口铸铁管一、柔性接口铸铁管：执行国家GB/T 12772—1999标准。

二、产品适用于建筑排水管道，法兰胶圈连接。

三、型号与规格A型柔性接口铸铁管规格mm 表1.2-1W型无承口柔性接口铸铁管规格四、验收方法：1、外观检查：直管及管件断口应为灰口铸铁，组织应致密，能切削、钻孔；内外表面，应光滑、平整，不允许有裂缝、冷隔、蜂窝及其他妨碍使用的明显缺陷。

不得有连续沟纹、麻面和凸出的棱线；承口法兰盘轮廓应清晰。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

用磅秤测量重量。

3、试验方法：抽样检查，按当地规定现场见证取样复检。

4、资料要求：产品质量证明书和检验报告齐全。

1.3 灰铸铁管一、灰铸铁管：执行国家YB/T 5188-1993。

二、适用于建筑排水管道。

三、型号与规格：灰铸铁管按管承口部位的形状分为A型和B型灰铸铁管的规格mm 表1.3计算重量时，铸铁相对密度采用7.20。

总重量＝直部1m重量×有效长度＋承口、插口凸部重量。

计算重量时，铸铁相对密度采用7.20。

四、验收方法：1、外观检查：直管及管件断口应为灰口铸铁，组织应致密，能切削、钻孔；内外表面，应光滑、平整，不允许有裂缝、冷隔、蜂窝及其他妨碍使用的明显缺陷。

不得有连续沟纹、麻面和凸出的棱线；承口法兰盘轮廓应清晰。

2、测量：用游标卡尺测量壁厚，用卷尺测量长度。

用磅秤测量重量。

AGR管丙烯酸共聚聚氯乙烯
公司理念：构建无漏水系统和提供价值链产业，关爱水环境，输送安全洁净的生命之水，为中国高品质用水的公共基础建设做出贡献。

AGR是什么？AGR是丙烯酸分子与聚氯乙烯树脂发生化学聚合反应形成的新型树脂。

积水化学工业株式会社集五十年研究、开发和生产树脂产品的经验之达成，于1998年成功开发的新一代的工程材料---丙烯酸共聚聚氯乙烯树脂，由这种新型材料制作的“AGR”高性能耐冲击给水管从分子结构到使用性能都比普通的塑料管材有了飞跃性的进步，AGR 管材、AGR管件、AGR专用粘合剂的组成构成了二十一世纪的新型供水管道系统，质量完全符合中国卫生部的饮用洁净水管材标准要求，它将为我们源源不断地输送来洁净、清新的声明之水。

AGR的优异性能：1、耐冲击性能强2、内壁光洁，洁净卫生，遮光性好3、管道使用寿命长4、施工安装方便5、耐腐蚀性能好6、粘合强度高7、抗压强度高8、水里性好，更好的确保通水量9、抗震性能优越10、延伸性优越11、其原料可进行再回收利用，是一种绿色产品12、采用普通的顺插式粘接施工，操作简单13、耐冲击性能强14、将施工、维修等各种因素综合来看，是一种性价比高的管材15、不担心腐蚀和电腐16、其卫生性能优于中国卫生部的标准17、因其特殊的分子结构具有长久耐用的特性。

日本积水和青岛水务集团合资成立青岛水务积水科技有限公司，专业生产AGR管材。

盛伟：各位总工领导上午好！今天我们准备介绍的是产品和技术有三项，一个是AGR给水管道，一个是AD型单立管排水系统，还有一个是雨水屋檐槽，我们先看一下AGR的一段录像。

这是在AGR的施工现场，这是我们新型的AGR管材。

下面我们看看新型的AGR管道，关于AGR管道我想粗略地介绍四个方面，一个是它的应用范围性能特点，施工方法和施工案例。

AGR的应用范围主要有这么几个方面，一个是作为小区的埋地管道，一个是作为建筑内的给水立管，另外在日本它可以作为直饮水的管道。

左边一般的物理学所产生的材料，右边是AGR，我们可以看到AGR的化学结合出来的结管分子非常细。

因为它的结构，所以产生抗冲击性非常强，它可以有效地分散冲击力。

这是三种管材，一种是AGR，一种是PPR，一种是PVC，我们对它进行了一些对比。

另外这是AGR抗震性的措施，左边是AGR我们积水的一个标准，右边是国标，我们积水的AGR的标准要比国标要求的高，可以增加AGR的抗震性。

这是在大口径，在110以上的情况下采取承叉的方式，橡胶圈外形改良，承口长度的改良，这是AGR左边是一个弯曲实验，右边是错位实验。

错位实验把高度提高到三百米的时候，没有发现漏水，这都是在地震的时候经常出现的对管道的考验。

这也是抗震模拟实验，承口的情况，实验结果是没有发生任何问题。

这是在日本大坂神大地震时路面埋地AGR仍正常通水，而铸铁管道已经漏水。

AGR因为它是塑料管材，所以它有很好的抗腐蚀性，领域它的强度很高，可以加压加到十兆帕以上，而吕塑复合管加大到八度以上就会出现爆裂的情况。

这是AGR安装的现场情况，他不需要火不需要电，可由人工搬运，比较节省能源，而且它的材料可以回收利用，所以它是一种比较绿色的管材。

下面我简单介绍一下AGR的施工方法，它通过承插使用专用胶，使用专用粘合剂NO.80，粘接强度是普通胶水的四倍以上。

这是我们AGR在青岛的工厂生产的一些管件。

下面我介绍一下AGR的施工案例，这是在北京清华的一个楼，这是奥体中心，由于时间关系，所以我就大略地过一下。

AGR等新型PVC-U管材性能介绍2006-10-02PVC-U管材以其优良的性能在各个领域取得了广泛的应用，但管材本身也具有一些缺点，制约了进一步的发展。

PVC-U管材的弱点在于冲击性能较差，因此，进行增韧改性，开发高韧性高强度PVC-U管材成为一项新的热门课题。

目前，新型PVC-U管材主要有以下几种：1、AGR管材AGR管材的原料为亚克力重聚合共聚聚氯乙烯树脂，它采用独特的聚合工艺由超微粒子的亚克力弹性体成分与氯乙烯分子接枝共聚而成，是一种新型的共聚树脂。

AGR不仅同时具备良好的刚性和卓越的耐低温冲击性能，还具有优越的抗腐蚀、难燃、清洁卫生等特性，是一种难得的制作洁净水供水管道系统的工程塑料材料。

AGR的连接方法非常简单，只需溶剂便可连接，大口径管材亦可采用弹性密封圈连接，不需要复杂昂贵的施工机械，仅需简单的倒角工具、切割器和拉紧器即可。

2、PVC-O管材PVC-O管材是双向拉伸的PVC管材，管材分子结构由单取向改为双取向，由链状结构改为网状结构。

PVC-O管材的抗冲击、点载荷的能力增强，在储存、装卸、安装过程中较PVC-U 有更高的抗损坏性能。

通过调整拉伸工艺，材料的最小要求强度（MRS值）可提升至45MPa（PVC-U 的MRS值为25MPa）。

质量更轻、输水量更大、可大大节省材料。

PVC-0管材可实现在线扩口，管材可使用弹性密封圈连接，安装方便。

3、PVC-M管材PVC-M管材为改性的PVC管材,由于PVC-M管材具有更强的韧性，20℃冲击能可达（300-600）Nm，改善了PVC-U管材贮存、安装过程中易损坏、耐点载荷能力差的缺点。

PVC-M管材可使用溶剂粘接或弹性密封圈连接的方法，简便易行、安全可靠。

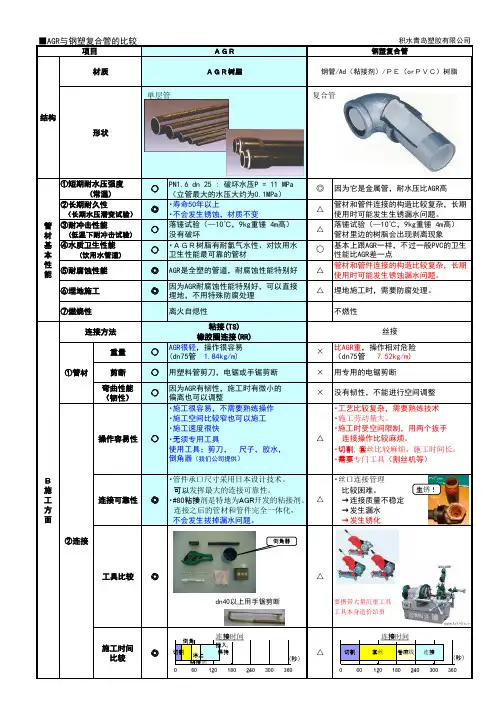

AGR管道适用领域：1. 飞行区埋地给水，消防管网2. 航站区航站楼室内给水管（立管，支管，吊顶都可使用），埋地给水，中水管网系统机场常用埋地给水消防管材对比表关于管道比较补充说明（1）管材性能：钢丝网骨架塑料管属于钢骨架复合管管材系列的一个品种。

生产过程是先挤出内层塑料，再在成型的内层塑料管的外壁上进行钢丝缠绕，最后挤出外层塑料的多次成型的方式。

缠绕成型的钢丝网在热熔胶的作用下与内外层塑料粘接在一起形成的多层结构，由于聚乙烯材料本身难粘的特性，粘接效果一般，易脱层。

钢丝网骨架塑料管生产设备价格偏低，目前各省市生产企业众多，市场上质量良莠不齐。

钢骨架塑料复合管是将塑料与低碳钢板（钢丝）通过黏合剂压制而成，但两种材质存在的膨胀系数不一致，是该种管道的一个大弊端。

由于热胀冷缩，长期使用管道常会出现不同程度的两种材质剥离，管道的抗压强度大打折扣。

AGR管道性能卓越，具有耐低温；耐冲击；耐高压；耐腐蚀；抗震、耐弯曲；卫生性能好；施工方便等特性，特别是在-20度环境下也能保持管道原有强度，适合寒冷地区。

由于采用一种原料，不是复合而成，除具备钢骨架本身具有的优点外，很好的避免了因材质不同导致开裂、降低抗压的不足，同时，该种塑料管从分子结构到使用性能都比普通塑料管道有了质变的飞跃性进步。

钢骨架及钢丝网骨架塑料复合管从目前几大枢纽机场（如深圳宝安机场、昆明新机场）飞行区消防系统应用来看都存在较为严重的漏水现象，为消防应用留下了隐患。

（2）施工工艺AGR施工：AGR管道重量轻，搬运施工便捷；无需专用工具和特殊设备，雨天也可施工，非常适合室外作业。

施工方法简单，施工时间短，在狭窄处也可施工。

钢骨架施工：1.施工准备复杂：a、电熔连接对环境要求高，温度不能过高过低，风力不能过大（海边/港口等风大地区，施工困难），必要时，操作须在搭建帐篷内进行。

特别是雨天无法施工。

b、要求操作人员必须经过严格培训合格后，持证上岗c、必须采用厂家提供的专用设备，如封口用焊枪/挤塑枪、电熔焊机等。
