支吊架产品介绍

室内管道常用的支吊架有多种类型，包括悬臂支架、三角支架、单柱及双柱支架等。

另外，根据管道在支架横梁上的活动方式不同，还分为固定支架、滑动支架、导向支架、滚动支架等。

使用支吊架时，首先要考虑满足工艺要求，同时要考虑设备、管道及其组成件的受力状况，以保证安全运转。

例如，对于两条及两条以上的并排水平管道，管径DN≤250的情况，可以选择使用水平多管道支架（轻型支架）。

这种支架的各部件连接采用专用的连接件相连接，配合专用锁扣进行安装。

总的来说，各种类型的支吊架都有其特定的适用场景和使用方法，设计时需要综合考虑管道的工艺要求、设备的受力状况以及施工条件等因素，选择最合适的支吊架类型。

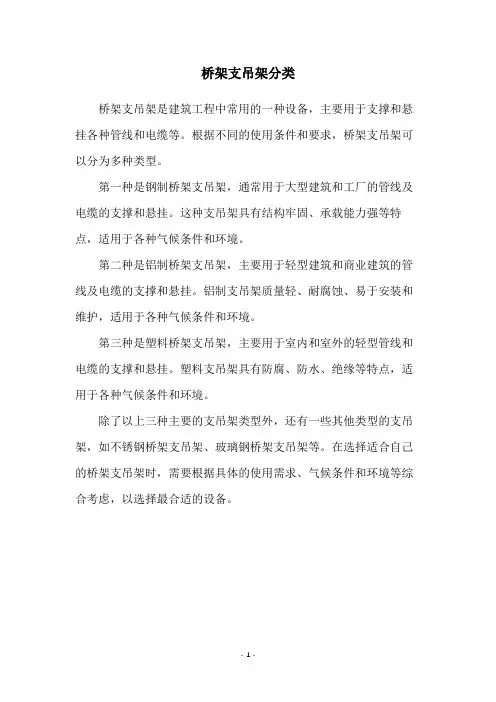

桥架支吊架分类
桥架支吊架是建筑工程中常用的一种设备，主要用于支撑和悬挂各种管线和电缆等。

根据不同的使用条件和要求，桥架支吊架可以分为多种类型。

第一种是钢制桥架支吊架，通常用于大型建筑和工厂的管线及电缆的支撑和悬挂。

这种支吊架具有结构牢固、承载能力强等特点，适用于各种气候条件和环境。

第二种是铝制桥架支吊架，主要用于轻型建筑和商业建筑的管线及电缆的支撑和悬挂。

铝制支吊架质量轻、耐腐蚀、易于安装和维护，适用于各种气候条件和环境。

第三种是塑料桥架支吊架，主要用于室内和室外的轻型管线和电缆的支撑和悬挂。

塑料支吊架具有防腐、防水、绝缘等特点，适用于各种气候条件和环境。

除了以上三种主要的支吊架类型外，还有一些其他类型的支吊架，如不锈钢桥架支吊架、玻璃钢桥架支吊架等。

在选择适合自己的桥架支吊架时，需要根据具体的使用需求、气候条件和环境等综合考虑，以选择最合适的设备。

- 1 -。

支吊架标准
支吊架标准是指在建筑、机械、电力等领域中，用于支撑和固定管道、设备、电缆等的一种标准化产品。

支吊架的作用是保证管道、设备、电缆等的稳定性和安全性，防止其在使用过程中发生移动、摇晃、断裂等情况。

支吊架标准的制定是为了保证支吊架的质量和性能，以及保证支吊架的安装和使用符合规范。

支吊架标准通常包括以下内容：
1. 材料要求：支吊架的材料应符合国家相关标准，如钢材应符合GB/T700、GB/T1591等标准。

2. 结构要求：支吊架的结构应符合国家相关标准，如支吊架的连接方式、支撑方式、调整方式等应符合规范。

3. 尺寸要求：支吊架的尺寸应符合国家相关标准，如支吊架的长度、宽度、高度、孔径等应符合规范。

4. 质量要求：支吊架的质量应符合国家相关标准，如支吊架的表面质量、尺寸精度、力学性能等应符合规范。

5. 安装要求：支吊架的安装应符合国家相关标准，如支吊架的安装位置、安装方式、安装间距等应符合规范。

6. 检验要求：支吊架的检验应符合国家相关标准，如支吊架的外观检验、尺寸检验、力学性能检验等应符合规范。

总之，支吊架标准的制定是为了保证支吊架的质量和性能，以及保证支吊架的安装和使用符合规范。

只有符合标准的支吊架才能保证管道、设备、电缆等的稳定性和安全性，从而保障工程的顺利进行。

给排水管道成品支吊架1.水平多管道支架（轻型支架）1.1 适用范围适用于两条及以上的并排水平管道，管径DN≤250，根据管道重量及支架间距来选择支架形式。

成品支吊架施工工艺不同于传统支吊架，其各部件连接采用专用的连接件相连接，配合专用锁扣进行固定。

1.2 成品支吊架连接件大样图1.3 成品支吊架大样图1.4 规格表（1）a=80mm，相邻两条管道直径D≥125 时，b=70mm；相邻两条管道直径D≤100 时，b=50mm；非保温管道，同上述。

（2）Ⅰ、Ⅱ、Ⅲ、Ⅳ型支架尺寸表（单位：mm）（3）Ⅲ、Ⅳ型支架尺寸表（单位：mm）1.5 工艺核心要义叙述（1）同一区域支架形式必须一致。

（2）轻型支架间距较现有规范要求小，具体间距可在规范间距范围内，根据实际情况而定，注意支架的间距决定支架形式。

1.6 产品图片2.水平多管道支架（重型支架）2.1 适用范围适用于DN＞250 并排多根水平管，可根据管道重量及支架间距来选择支架形式。

若多条管道并排安装时，如平面位置局限或弯矩过大，可考虑分层布置。

2.2 成品支吊架连接件大样图2.3 成品支吊架大样图2.4 规格表（1）a=75mm，相邻两条管道直径D≥300 时，b=100mm；相邻两条管道直径D≥500 时，b=150mm；非保温管道，同上述。

（2）Ⅰ、Ⅱ型支架尺寸表（单位：mm）2.5 产品图片(十) 保温管道支架1.适用范围支架A 适用于热水、空调冷却水和防结露给排水管道；支架B 适用于空调冷冻水保温管道。

2.大样图3.规格表B 图尺寸4.工艺核心要义叙述（1）木托一般选用防腐防虫木质，并浸泡沥青以防变形或虫蛀，公称直径大于600mm 的水平管可选用聚胺脂替换木托以增加强度。

（2）扁铁码由扁铁及螺栓焊接而成或采用成品码均可。

5.产品图片。

管道支吊架的选用及设置在进行管道设计时, 首先要考虑满足工艺要求, 还要考虑设备、管道及其组成件的受力状况, 以保证安全运转。

管道应力分析是涉及多学科的综合技术, 是管道设计的基础。

在管道应力分析过程中, 正确设置支吊架是一项重要的工作。

支吊架选型得当, 布置合理, 所设计的管系不仅美观, 而且经济安全。

1 作用管道支吊架主要有以下几个方面的作用。

(1) 承受管道的重量荷载(包括自重、充水重、保温重等) 。

(2) 阻止管道发生非预期方向的位移。

(3) 控制摆动、振动或冲击。

2 位置及类型管道支吊架的位置及其类型对已定管系的受力状态的影响很大, 主要有两个方面。

(1) 对管系的应力分布状态、最大应力值、管系的端点作用力和力矩有影响, 因为这种管系端点的荷载将会传递到与该管端相联接的设备上。

因此, 支吊架设置得当, 能改善管系中的应力分布和端点受力以及力矩状况。

因此, 管系的柔性不但受到管系形状的影响, 也受到所选定支吊架位置和类型的影响。

(2) 支吊架的设置非常灵活, 可变化的范围较大。

支吊架的位置、数量和形式选择往往因人而异。

对同一个管系存在着多种支吊架设置方案, 不同的设置形式将反映出不同的应力分布,应力值及端点受力。

因此, 在进行管道设计时,为使管系具有足够的柔性, 除了应注意管系走向和形状外, 支架位置和型式也是相当重要的。

211 间距支吊架间距尤其是水平管道的承重支吊架间距不得超过管道的允许跨距, 以控制其挠度不超限。

一般连续敷设的管道允许跨距应按三跨连续梁承受均布荷载时的刚度条件计算, 按强度条件校验, 取刚度条件决定的跨距和强度条件决定的跨距中两者的小值。

212 柔性尽量利用管道的自支承作用, 少设置或不设置支架。

要利用管系的自然补偿能力合理分配支吊架点和选择支吊架类型。

213 位移有管托的管道纵向位移不得超过管托的长度; 管托长度应留足余量, 并排敷设的管道横向位移不得影响相邻管道。

双拉杆恒力弹簧支吊架公司专业生产与销售各种支吊架及附件，其中吊架有：支吊架、弹簧吊架、弹簧支吊架、恒力弹簧吊架、弹簧吊架、可变弹簧支吊架、恒力弹簧支吊架、圆柱弹簧支吊架、碟簧支吊架、恒力碟簧支吊架生产厂家、可变碟簧支吊架、组合型弹簧支吊架等及各种附件。

其中管部包括长管夹，三孔管夹，双孔短管夹，焊接单板，焊接双板，管夹横担，焊接横担，双拉杆恒力弹簧支吊架，管卡横担，立管管夹，立管焊接单板.双板，横担弹簧用焊接管座，横担弹簧用管夹管座，管夹固定.焊接固定.管夹滑动.管夹导向.焊接滑动.焊接导向.槽钢.立管.循环水支座；管卡，热压弯头托座，循环水托座。

连接件包括左右螺纹吊杆，双孔.三孔吊板，花篮螺丝，吊杆螺纹接头，环形.u型耳子，单向.双向.滚动吊板，pha双拉杆恒力弹簧支吊架，单板.双板.上下方.支架.横担整定弹簧组件。

六角大扁角螺母，垫板，槽钢.焊缝加强板，弹簧支吊架，单槽钢吊杆座，单向螺杆，双头螺杆，槽钢.ⅰ字钢肋板。

恒力弹簧支吊架怎样安装调整在安装过程和运行前，如固定销轴不能自由拔出，可按以下方法进行调整。

1.旋转载荷螺栓与吊杆螺栓之间的松紧螺母，使员架承受的载荷力矩与支吊架本体的弹簧力矩平衡，从而拔下固定销轴。

当固定销轴在固定框架孔位中偏向载荷一侧（销轴与孔之间有间隙）时，说明载荷力矩偏大，应旋松松紧螺母：当固定销轴在固定框架孔位中偏向弹簧罩筒一侧时，说明载荷力矩偏小，应旋紧松紧螺母：2.如用上述方法仍不能取出固定销轴，则表明实际载荷与计算载荷（或支吊架标准载荷）有较大贫偏差，此明须调整吊架本体内的载荷调整螺栓，使院的载荷力矩与支吊架的弹簧力矩平衡，拔出固定销轴。

?弹簧支吊架使用行业由西北电力设计院主编，广泛应用于火力发电厂的汽水管道。

本弹簧支吊架系列是以《可变弹簧支吊架》（GB）为兰本的改进型。

改型的目的是使弹簧支吊架更适合石油化工厂的需要，同时简化弹簧支吊架的安装和操作，以及为弹簧支吊架的重复或易地使用提供方便。

管道支吊架标准管道支吊架是指用于支撑和固定管道系统的一种设备，它在工业生产中起着非常重要的作用。

管道支吊架的标准化对于保证管道系统的安全运行和有效管理至关重要。

下面将对管道支吊架的标准进行详细介绍。

首先，管道支吊架的材质应符合国家标准，常见的材质包括碳钢、不锈钢等。

在选择材质时，需要考虑管道系统所处的环境条件，以及管道所输送的介质特性，确保材质的选择符合实际工作条件的要求。

其次，管道支吊架的设计应符合相关标准要求，包括承载能力、安装方式等。

在设计时，需要考虑管道系统的重量、工作压力、温度等因素，合理确定支吊架的尺寸和结构，确保其能够稳固地支撑管道系统，并且能够承受外部环境的影响。

另外，管道支吊架的安装应符合相关的标准规定，包括安装位置、固定方式、连接方法等。

在安装过程中，需要严格按照标准要求进行操作，确保支吊架的安装牢固可靠，不会因为外部因素而发生松动或者脱落的情况。

此外，管道支吊架的检测和维护也是非常重要的，相关标准要求对于支吊架的定期检测和维护进行规范，以确保其在使用过程中的安全性和可靠性。

检测内容包括支吊架的表面状态、连接部位的紧固情况等，维护内容包括支吊架的清洁、防腐处理等。

最后，管道支吊架的标准化管理是保证其质量的关键，相关标准要求对于支吊架的生产、销售、使用等环节进行严格管理，确保支吊架的质量符合国家标准，并且能够满足工程项目的实际需求。

综上所述，管道支吊架的标准化对于管道系统的安全运行和有效管理至关重要，需要从材质、设计、安装、检测和维护、标准化管理等方面进行规范，以确保管道支吊架的质量和可靠性。

希望相关行业单位和从业人员能够严格遵守相关标准要求，共同维护管道系统的安全运行。

第一章综合支吊架第一节投标设备技术响应文件1、综合支吊架采用慧鱼（太仓）建筑锚栓有限公司产品：招标要求：本项目中采用装配式综合管线支吊架。

装配式综合管线支吊架是以工厂预制零部件在工地现场进行组装的支吊架产品，采用标准连接件与标准成品槽钢，可根据现场实际情况进行标高或位置调节，能根据以后系统运行需求进行系统扩展。

其本身要求达到防腐、抗振动等各项要求，在现场免焊接免涂刷防腐涂料。

与原有混凝土采用锚栓连接，与原有钢结构采用夹具免焊连接。

并达到与现场焊接类支架同等的强。

答：德国慧鱼集团综合支吊架完全响应本条技术要求。

慧鱼综合管线支吊架采用工厂预制，现场切割组装的方式。

横梁可根据现场实际情况进行标高或位置灵活调节，能根据以后系统运行需求进行系统扩展。

其本身具有防腐等各项指标，在现场免焊接免涂刷防腐涂料。

与原有混凝土采用锚栓连接，与原有钢结构采用夹具免焊连接，并达到与现场焊接类支架同等的强度。

锚栓均固定C30的混凝土顶板上上或梁、柱上，不可固定在非承重墙上。

2、环境条件招标要求：由于本工程的特殊性，装配式管道吊挂支架产品的使用环境为：夏季最高温度达45℃，冬季最低温度达-25℃，并长期处在露天环境或地铁潮湿（相对湿度95%）和有杂散电流腐蚀的环境；同时受机车运行过程中产生的活塞效应影响。

答：德国慧鱼集团综合支吊架完全响应本条技术要求。

3、安装位置招标要求：综合支吊架的安装部位为：车站站厅层设备管理用房走道、站台层公共区两侧等区域。

上述区域内的通信、信号、动照、FAS/BAS、给排水、通风空调等专业的所有主干管线均不再单独设置支吊架，由通风空调专业统筹考虑使用综合支吊架。

答：德国慧鱼集团综合支吊架能够严格按照设计及业主提出的安装部位进行设计，并综合考虑经济性、安全性，给出专业的建议供参考。

4、基本要求综合管线的吊架系统的框架、支吊架材料应适应地铁车站的使用环境：适应地铁潮湿和有杂散电流腐蚀的环境；同时能够承受机车运行过程中对结构产生的振动影响。
