PCBA外观检验标准

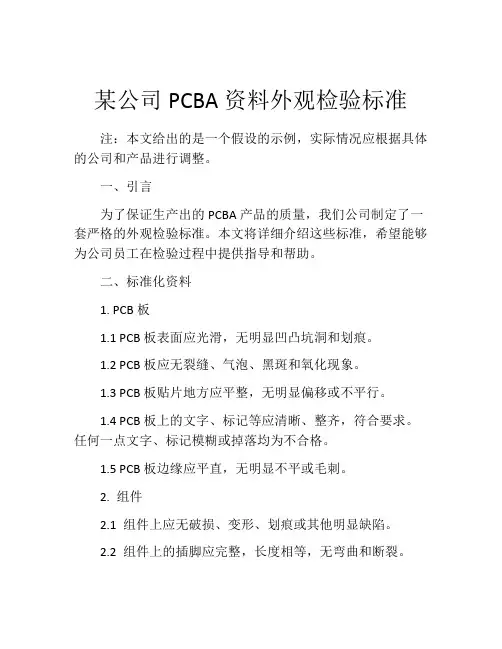

某公司PCBA资料外观检验标准注：本文给出的是一个假设的示例，实际情况应根据具体的公司和产品进行调整。

一、引言为了保证生产出的PCBA产品的质量，我们公司制定了一套严格的外观检验标准。

本文将详细介绍这些标准，希望能够为公司员工在检验过程中提供指导和帮助。

二、标准化资料1. PCB板1.1 PCB板表面应光滑，无明显凹凸坑洞和划痕。

1.2 PCB板应无裂缝、气泡、黑斑和氧化现象。

1.3 PCB板贴片地方应平整，无明显偏移或不平行。

1.4 PCB板上的文字、标记等应清晰、整齐，符合要求。

任何一点文字、标记模糊或掉落均为不合格。

1.5 PCB板边缘应平直，无明显不平或毛刺。

2. 组件2.1 组件上应无破损、变形、划痕或其他明显缺陷。

2.2 组件上的插脚应完整，长度相等，无弯曲和断裂。

2.3 组件上的焊点应均匀、无气泡、无明显渗透、无分层。

同时焊点的封度应保持良好。

2.4 组件的上表面或保护层应整齐、无泡、无皱褶、无明显瑕疵。

2.5 组件的结构应牢固、无松动、无缺损。

3. 整体功能3.1 PCBA上所有连接线路的通电和短路都应测量一次，测试设备读数正确，报警，显示一致。

3.2 PCB板上测试点的读数应符合其规格范围，且不得有异常信号，如短路、开路等。

3.3 整个PCBA可正常呼吸灯，并符合规格要求。

3.4 没有其他未列出的损坏、缺陷等。

三、检验过程1. 前检1.1 所有PCBA必须在生产前检查一遍，检查目的是发现潜在的问题。

1.2 前检应由生产人员进行，结果必须由质量控制人员审核和签字确认。

2. 初检2.1 初检应在PCBA生产完成后的第一时间进行。

2.2 初检应由一名质量控制人员进行，检查结果必须记录在检验表格上。

2.3 PCBA有任何一个不合格项，则PCBA必须送回生产部门重新制作。

3. 终检（出货前检验）3.1 终检是产品质量的最后一个把关，不得有任何疏漏。

3.2 所有产品必须经过严格的终检，通过检验后才能出货。

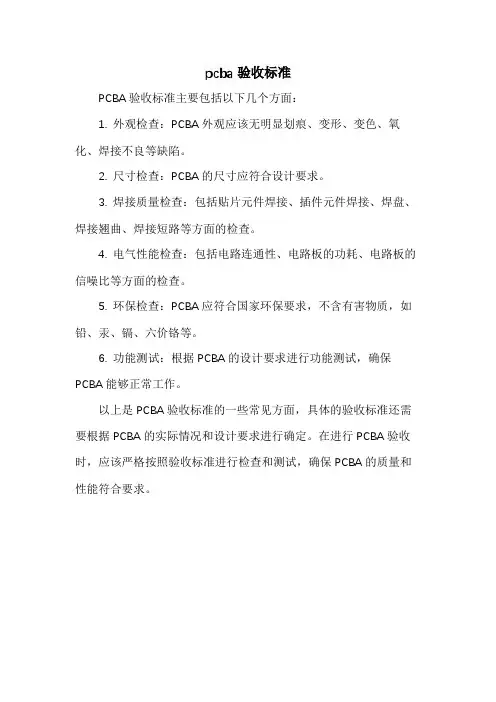

pcba验收标准
PCBA验收标准主要包括以下几个方面：
1. 外观检查：PCBA外观应该无明显划痕、变形、变色、氧化、焊接不良等缺陷。

2. 尺寸检查：PCBA的尺寸应符合设计要求。

3. 焊接质量检查：包括贴片元件焊接、插件元件焊接、焊盘、焊接翘曲、焊接短路等方面的检查。

4. 电气性能检查：包括电路连通性、电路板的功耗、电路板的信噪比等方面的检查。

5. 环保检查：PCBA应符合国家环保要求，不含有害物质，如铅、汞、镉、六价铬等。

6. 功能测试：根据PCBA的设计要求进行功能测试，确保PCBA能够正常工作。

以上是PCBA验收标准的一些常见方面，具体的验收标准还需要根据PCBA的实际情况和设计要求进行确定。

在进行PCBA验收时，应该严格按照验收标准进行检查和测试，确保PCBA的质量和性能符合要求。

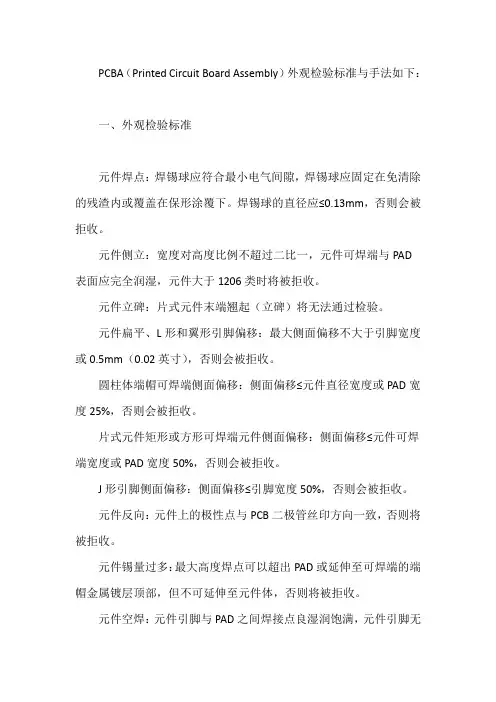

PCBA（Printed Circuit Board Assembly）外观检验标准与手法如下：一、外观检验标准元件焊点：焊锡球应符合最小电气间隙，焊锡球应固定在免清除的残渣内或覆盖在保形涂覆下。

焊锡球的直径应≤0.13mm，否则会被拒收。

元件侧立：宽度对高度比例不超过二比一，元件可焊端与PAD表面应完全润湿，元件大于1206类时将被拒收。

元件立碑：片式元件末端翘起（立碑）将无法通过检验。

元件扁平、L形和翼形引脚偏移：最大侧面偏移不大于引脚宽度或0.5mm（0.02英寸），否则会被拒收。

圆柱体端帽可焊端侧面偏移：侧面偏移≤元件直径宽度或PAD宽度25%，否则会被拒收。

片式元件矩形或方形可焊端元件侧面偏移：侧面偏移≤元件可焊端宽度或PAD宽度50%，否则会被拒收。

J形引脚侧面偏移：侧面偏移≤引脚宽度50%，否则会被拒收。

元件反向：元件上的极性点与PCB二极管丝印方向一致，否则将被拒收。

元件锡量过多：最大高度焊点可以超出PAD或延伸至可焊端的端帽金属镀层顶部，但不可延伸至元件体，否则将被拒收。

元件空焊：元件引脚与PAD之间焊接点良湿润饱满，元件引脚无翘起，否则将被拒收。

元件冷焊：回流过程锡膏完全延伸，焊接点上的锡完全湿润且表面光泽，否则将被拒收。

元件少件或多件：BOM清单要求某个贴片位号需要贴装元件却未贴装元件或不需要贴装元件却已贴装元件，将被拒收。

元件损件：任何边缘剥落小于元件宽度或元件厚度25%，末端顶部金属镀层缺失最大为50%（各末端），否则将被拒收。

元件起泡和分层：起泡和分层的区域不超出镀通孔间或内部导线间距的25%，否则将被拒收。

二、外观检验手法目视检验：通过肉眼或低倍放大镜对PCBA进行外观检查，主要查看上述问题点。

自动光学检测（AOI）：通过高倍放大镜和摄像机对PCBA进行自动扫描，对图像进行识别和处理，发现和记录存在的问题。

电子显微镜检测（SEM）：利用电子显微镜对PCBA进行高倍放大，以便发现更细微的问题。

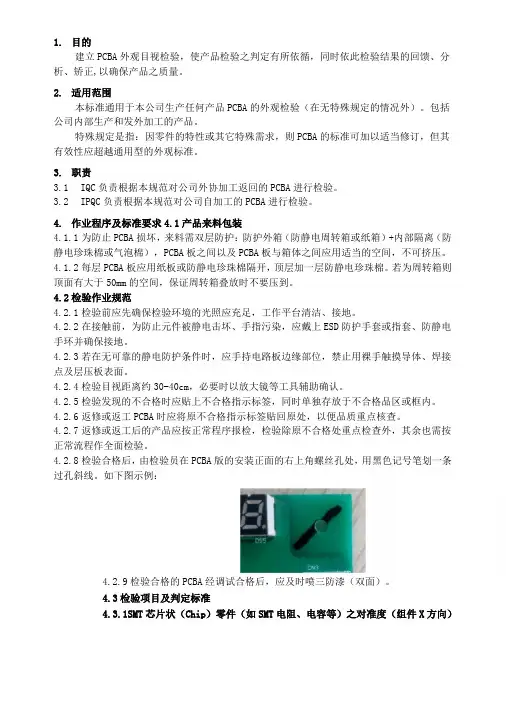

1.目的建立PCBA外观目视检验，使产品检验之判定有所依循，同时依此检验结果的回馈、分析、矫正,以确保产品之质量。

2.适用范围本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

特殊规定是指：因零件的特性或其它特殊需求，则PCBA的标准可加以适当修订，但其有效性应超越通用型的外观标准。

3.职责3.1IQC负责根据本规范对公司外协加工返回的PCBA进行检验。

3.2IPQC负责根据本规范对公司自加工的PCBA进行检验。

4.作业程序及标准要求4.1产品来料包装4.1.1为防止PCBA损坏，来料需双层防护：防护外箱（防静电周转箱或纸箱）+内部隔离（防静电珍珠棉或气泡棉），PCBA板之间以及PCBA板与箱体之间应用适当的空间，不可挤压。

4.1.2每层PCBA板应用纸板或防静电珍珠棉隔开，顶层加一层防静电珍珠棉。

若为周转箱则顶面有大于50mm的空间，保证周转箱叠放时不要压到。

4.2检验作业规范4.2.1检验前应先确保检验环境的光照应充足，工作平台清洁、接地。

4.2.2在接触前，为防止元件被静电击坏、手指污染，应戴上ESD防护手套或指套、防静电手环并确保接地。

4.2.3若在无可靠的静电防护条件时，应手持电路板边缘部位，禁止用裸手触摸导体、焊接点及层压板表面。

4.2.4检验目视距离约30-40cm，必要时以放大镜等工具辅助确认。

4.2.5检验发现的不合格时应贴上不合格指示标签，同时单独存放于不合格品区或框内。

4.2.6返修或返工PCBA时应将原不合格指示标签贴回原处，以便品质重点核查。

4.2.7返修或返工后的产品应按正常程序报检，检验除原不合格处重点检查外，其余也需按正常流程作全面检验。

4.2.8检验合格后，由检验员在PCBA版的安装正面的右上角螺丝孔处，用黑色记号笔划一条过孔斜线。

如下图示例：4.2.9检验合格的PCBA经调试合格后，应及时喷三防漆（双面）。

1. 目的：为使生产、检验过程中有依据可循，特制订本检验规范。

2. 定义2.1 CR——严重缺陷单位产品的极严重质量特性不符合规定或者单位产品的质量特性极严重不符合规定。

2.1.1可靠性能达不到要求。

2.1.2对人身及财产可能带来危害，或不符合法规规定.2.1.3极严重的外观不合格（降低产品等级，影响产品价格）。

2.1.4与客户要求完全不一致.2.2 MA——主要缺陷单位产品的严重质量特性不符合规定或者单位产品的质量特性严重不符合规定。

2.2.1产品性能降低。

2.2.2产品外观严重不合格。

2.2.3功能达不到规定要求。

2.2.4客户难于接受的其它缺陷。

2.3 Ml——次要缺陷单位产品的一般质量特性不符合规定或者单位产品的质量特性轻微不符合规定。

2.3.1轻微的外观不合格。

2.3.2不影响客户接受的其它缺陷。

2.4短路和断路：2.4.1. 短路：是指两个独立的相邻的焊点之间，在焊锡之后形成接合，造成不应导通而导通的结果2.4.2. 断路：线路该导通而未导通2.5沾锡情况：2.5.1. 良好沾锡：0 ° ＜接触角W 60° （接触角：焊锡与金属面所成的角度）,焊锡均匀扩散，焊点形成良好的轮廓且光亮.要形成良好的焊锡，应有清洁的焊接表面，正确的锡丝和适当的加热.按焊锡在金属面上的扩散情况可分为全扩散（0 ° ＜接触角W 30° ）和半扩散（30 ° ＜接触角W 60° ）.如图：2.5.2 不良沾锡：60° ＜接触角＜180° ,焊锡熔化后形成不均匀的锡膜覆盖在金属表面上，而未紧贴其上•形成不良沾锡的可能原因有：不良的操作方法，加热或加锡不均匀，表面有油污，助焊剂未达到引导扩散的效果等等•按焊锡在金属面上的扩散情况,可分为劣扩散（60 ° ＜接触角W 90° ）和无扩散（90 ° ＜接触角＜180° ）.如图所示:2.5.3不沾锡：焊锡熔化后，瞬间沾附于金属表面，随后溜走•不沾锡的可能原因有：焊接表面被严重玷污，加热不足、焊锡由烙铁头流下，烙铁太热破坏了焊锡结构或使焊锡表面氧化部品分类：按部品的外观形状，将SMT 实装部品分为：2.6.有引脚产品2.6.1. 异形引脚电极：引脚从部品本体伸出，弯曲后向外侧凸出•如:QFP、SOP等.2.6.2. 平面引脚电极：引脚从部品下面平直伸出.如：连接器、晶体管等.2.6.3. 内曲引脚电极：引脚从部品侧面伸出，向内伸卷曲.如钽质电感、J形部品等.2.7无引脚部品.2.7.1. 晶体电极：部品两端面被镀成电极.如电阻、电容、电感等.2.8良好焊点：2.8.1. 要求：2.8.1.1. 结合性好：光泽好且表面呈凹形曲线.2.8.1.2. 导电性佳：不在焊点处形成高电阻（不在凝固前移动零件）,不造成短路、断路.2.8.1.3. 散热性好:扩散均匀,全扩散.2.8.1.4. 易于检验: 焊锡不得太多, 务必使零件轮廓清晰可判.2.8.1.5. 易于修理: 勿使零件重叠实装.2.8.1.6. 不伤及零件: 烫伤零件或加热过久（常伴随有松香焦化）, 会损及零件寿命.2.8.2. 现象:2.8.2.1. 所有表面沾锡良好.2.8.2.2. 焊锡外观光亮且成凹形圆滑曲线.2.8.2.3. 所有零件轮廓清晰可见.2.8.2.4. 若有松香锡球残留, 则须作清洁而不焦化.2.8.3. 形成条件:2.8.3.1. 正确的操作程序:手工作业时, 应注意烙铁、焊锡丝的收放次序及位置.2.8.3.2. 应保持两焊锡面清洁.2.8.3.3. 应使用规定的锡丝并注意使用量.2.8.3.4. 正确使用焊锡器具并按时保养.2.8.3.5. 应掌握正确的焊锡时间.2.8.3.6. 手工作业时,应注意冷却前不可移动被焊物, 以免造成焊点结晶不良,导致高电阻.3. 检验内容:3.1. 基板外观检查标准:3.1.1. 在任一方向,基板弯曲变形量：每100mm不可超过0.75mm.3.1.2. 基板不可出现分层、气泡、裂痕及凹陷现象.如有分层,只允许距离铜箔1mm以上开始轻微分离,不允许从铜箔下开始分离; 如有轻微凹陷, 则应小于线路厚度的30%.3.1.3. 经过焊锡后,允许保护漆起皱,但不可以脱落.3.1.4. 基板线路不可因铜氧化而发黑; 基板上铜箔氧化不可.3.1.5. 非导线区域内的保护漆最多可脱落5点，每一点的面积都必须在0.5mm以内，各点相距须在0.25mm 以上且距离导线0.25mm以上.3.1.6. 零件符号、印字不可印在焊点上.3.1.7. 基板上不可有油墨残渣、油污或其它异物.3.1.8. 基板不可因过热烧焦而变色; 基板上不可有铜箔浮起.3.1.9. 基板上的锡渣或锡球不可造成任何短路, 且外径小于0.3mm. 焊接的部品上不可残留锡渣或锡球.4. 不良图标SMT部分4.1零件贴装位置图标图示说明1、鸥翼形引脚理想状况1、弓I线脚在板子焊垫的轮廓内且没有突出现象。

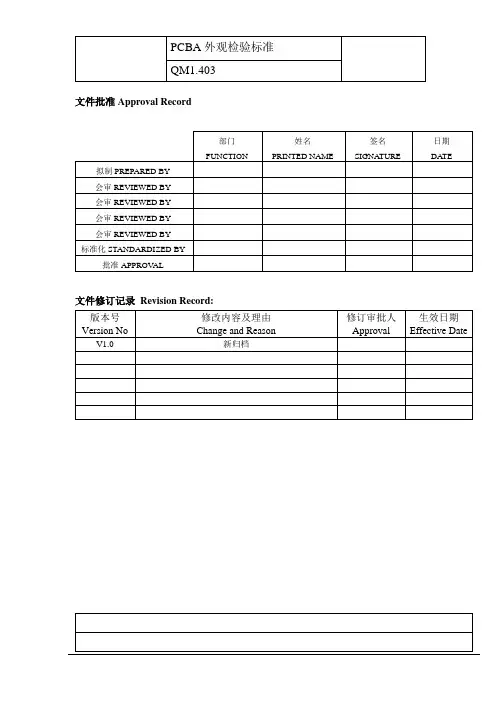

文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

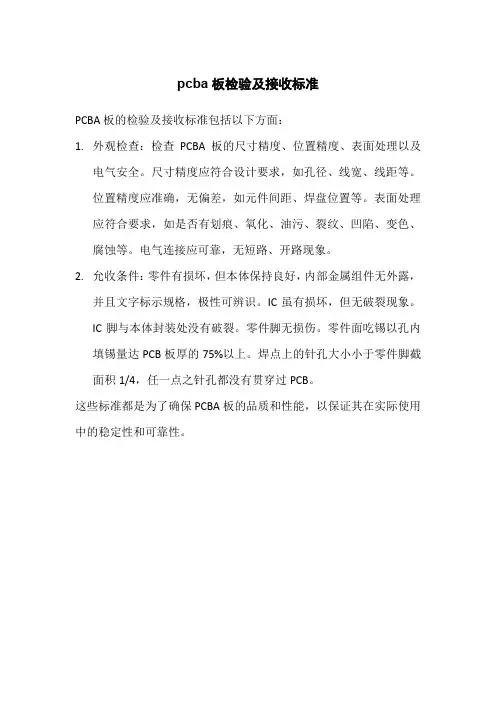

pcba板检验及接收标准
PCBA板的检验及接收标准包括以下方面：
1.外观检查：检查PCBA板的尺寸精度、位置精度、表面处理以及
电气安全。

尺寸精度应符合设计要求，如孔径、线宽、线距等。

位置精度应准确，无偏差，如元件间距、焊盘位置等。

表面处理应符合要求，如是否有划痕、氧化、油污、裂纹、凹陷、变色、腐蚀等。

电气连接应可靠，无短路、开路现象。

2.允收条件：零件有损坏，但本体保持良好，内部金属组件无外露，
并且文字标示规格，极性可辨识。

IC虽有损坏，但无破裂现象。

IC脚与本体封装处没有破裂。

零件脚无损伤。

零件面吃锡以孔内填锡量达PCB板厚的75%以上。

焊点上的针孔大小小于零件脚截面积1/4，任一点之针孔都没有贯穿过PCB。

这些标准都是为了确保PCBA板的品质和性能，以保证其在实际使用中的稳定性和可靠性。

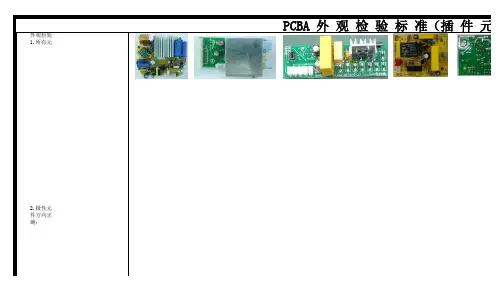

外观检验标准1.所有元件都需按工艺要求插件；2.极性元件方向正确；3.吸锡焊点饱满光亮；严重缺陷主要缺陷次要缺陷严重缺陷主要缺陷1缺件V 11透锡V2错件V 12透锡3反向V 13锡尖V4错孔V 14镙丝孔多锡V项次项次缺陷类别不良现象描述图片说明缺陷类别该插件的零件没有插件焊料透锡未超过50%缺陷类别不良现象描述图片说明缺陷类别未按工艺要求插上正确的元件（A）焊料透锡超过75%零件脚位插入相零其它元件孔内（B）螺丝孔上锡过多，焊料表面不平滑极性元件方向未按工艺要求摆放（C）长度超过1MM PCBA 外 观 检 验 标 准（插 件 元 件5多件V 15损件V6跪脚V 16损件V7空焊V 17损件8短路V 18元件脚跨导线V9虚焊V 19浮高V10少锡V 20浮高不应插件的位置插上元件元件破损、裂缝影响性能元件脚未插入元件孔，被压在元件底部元件破损明显，但未影响性能绝缘套管破裂未造成导体间短路（A），引线跨越导体高度未超过0.5mm，未加绝缘套管（B）焊料润湿为焊盘大小的60%～80%水平安装元件本体与板面高度在0.5～1mm之间焊点外观良好，但未与焊盘连接在一起元件及焊盘无焊料填充元件破损轻微，不影响性能水平安装元件本体与板面高度超过1MM焊点或元件脚之间不应导通而导通注：参考文件《IPC-A-610E-2010 中文版 电子组件的可接受性》Good is not enough,each product must be perfect！ 好是不够的，术语定义：缺陷： 指组件在其最终使用环境下影响了外形、装配和功能的现象。

致命缺陷：指缺陷足以造成人体或机器产生伤害或危及生命财产安全的缺陷；主要缺陷：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良；次要缺陷：指单位缺陷的使用性能，实质上并无降低其实用性 ，且仍能达到所期望目的；次要缺陷严重缺陷主要缺陷次要缺陷21浮高V22倾斜V23连接器倾斜V24连接器倾斜V垂直安装元件，本体距板面超过1.5MM缺陷类别不良现象描述图片说明缺陷类别类别项次角度超过20°角度超过20°，影响脚的焊接角度在10～20°之间，不影响脚的焊接；但不出元件脚元 件 面）25IC倾斜V26脚长VV 27脚长V 28脏污V29脏污VV30PCB涂层起泡烧伤V 角度在5～10°之间；不影响脚的焊接，有出脚距在0.8MM以上L脚长超过1.0MM板面助焊剂残留或其它脏污呈黄色或黑色，严重影响外观面积超过1～2平方毫米（注：没有铜铂）L脚长超过2.5MM板面有助焊剂残留或其它脏污，但面积较小呈透明状，外观影响轻微够的，每个产品必须完美！。

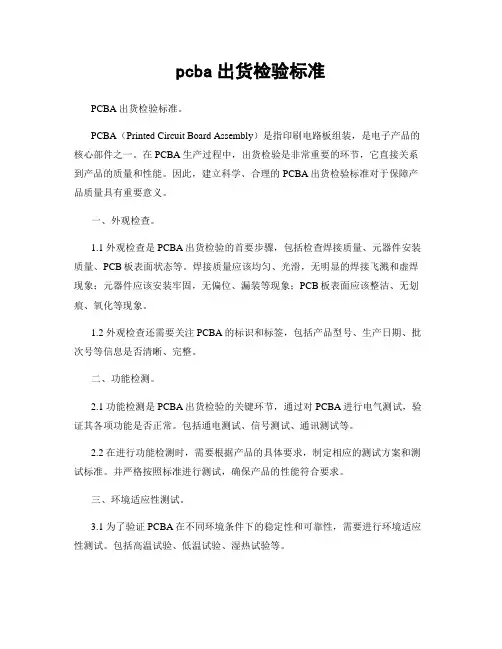

pcba出货检验标准PCBA出货检验标准。

PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，是电子产品的核心部件之一。

在PCBA生产过程中，出货检验是非常重要的环节，它直接关系到产品的质量和性能。

因此，建立科学、合理的PCBA出货检验标准对于保障产品质量具有重要意义。

一、外观检查。

1.1 外观检查是PCBA出货检验的首要步骤，包括检查焊接质量、元器件安装质量、PCB板表面状态等。

焊接质量应该均匀、光滑，无明显的焊接飞溅和虚焊现象；元器件应该安装牢固，无偏位、漏装等现象；PCB板表面应该整洁、无划痕、氧化等现象。

1.2 外观检查还需要关注PCBA的标识和标签，包括产品型号、生产日期、批次号等信息是否清晰、完整。

二、功能检测。

2.1 功能检测是PCBA出货检验的关键环节，通过对PCBA进行电气测试，验证其各项功能是否正常。

包括通电测试、信号测试、通讯测试等。

2.2 在进行功能检测时，需要根据产品的具体要求，制定相应的测试方案和测试标准。

并严格按照标准进行测试，确保产品的性能符合要求。

三、环境适应性测试。

3.1 为了验证PCBA在不同环境条件下的稳定性和可靠性，需要进行环境适应性测试。

包括高温试验、低温试验、湿热试验等。

3.2 环境适应性测试可以有效评估PCBA在极端环境下的工作状态，对于保障产品的可靠性具有重要意义。

四、包装检查。

4.1 包装检查是PCBA出货检验的最后一道工序，主要检查产品的包装是否完好、标识是否清晰、防静电措施是否到位等。

4.2 合格的包装可以有效保护PCBA免受运输过程中的损坏，确保产品在出货后的安全到达客户手中。

总结：PCBA出货检验标准的建立和执行，对于保障产品质量、提高客户满意度具有重要意义。

只有严格执行出货检验标准，确保产品的每一个环节都符合要求，才能生产出高质量的PCBA产品，赢得客户的信赖和支持。

因此，我们每一个PCBA 出货检验人员都应该严格按照标准操作，不放过任何一个细节，为客户提供最优质的产品和服务。

P C B A外观检验标准Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998文件评审1、目的规范我司所有外购、客供PCBA来料检验的外观目视检验标准，使产品检验、判定有所依循。

2、适用范围本标准适用于我司所有外购、客供PCBA的来料外观目视检验。

3、职责品质部IQC：负责外购、客供PCBA来料检验；供应商：负责PCBA的生产及成品出货检验。

4.参考文件IPC-A-610E-2010 电子组件的可接受性5.术语定义安全缺陷（CR）：凡足以对人体或机器产生伤害，或危及生命财产安全的缺陷，称之为安全缺陷，任何一个安全缺陷均导致该检验批的批退；重缺陷（MA）：可能造成产品损坏、功能失效或影响产品使用寿命或使用者需要额外加工的缺陷，定义为重缺陷；轻缺陷（MI）：不影响产品功能或使用寿命的缺陷，定义为轻缺陷。

一般而言，是指一些外观上或结构组装上的轻度不良或差异；短路（连焊）：亦称桥接，指两个独立相邻焊点之间，在焊锡之后形成接合的现象，肇因为焊点距离过近、元件排列设计不当、焊锡方向不正确、焊锡速度过快、助焊剂涂布不足及元件焊锡性不良、锡膏涂布不佳、锡膏量过多等；漏焊：焊盘上未沾锡，未将元件及基板焊盘焊接在一起，肇因为焊盘不洁、元件偏位或翘起、元件可焊性差以及溢胶于焊盘上、锡膏熔融不良等，均会造成漏焊；元件脱落：锡焊作业之后，元件不在应有的位置上，肇因为胶材选择或点胶作业不当，炉温过高导致胶材炭化，锡波过高且锡焊速度过慢等。

此外，也有PCB或元件的焊盘焊接端上锡不良，导致元件的脱落；缺件：应该装的元件而未装上；元件破损：元件本身有明显的残缺，或在焊锡过程，元件产生龟裂情况，肇因为元件及基板预热不足，焊锡后冷却速度过快等；剥蚀：此现象多发生在CHIP元件上，肇因在于元件焊接端点部份的镀层处理不佳，其在通过锡波时，镀层溶入锡槽中，致使端点结构遭到破坏，焊锡附着不佳，而且较高温度及较长锡焊时间，将会使用不良元件剥蚀情形更为严重。

pcba检验标准PCBA（Printed Circuit Board Assembly）是指将已经完成印制电路板（PCB）上贴有电子元器件的组装过程。

在PCBA生产过程中，为了保证产品质量和可靠性，需要进行各种检验。

本文将介绍PCBA的常见检验标准及其内容要求。

一、外观检验外观检验主要通过目视观察和使用显微镜等设备来检查PCBA的外观表面。

外观检验的标准包括：1.焊接质量：焊接点是否完整、焊接是否有虚焊、漏焊、锡球、破损等情况。

2.元器件安装质量：元器件是否平整、正立、定位准确、引脚对称等。

3.印刷错误：印刷电路板上的标识、文字、图形是否正确、清晰。

二、电气性能检验电气性能检验是通过使用电气测试设备来评估PCBA的电气特性。

电气性能检验的标准包括：1.引脚连通性：检查PCBA上各元器件引脚的连通性是否良好，避免开路或短路等问题。

2.电压测试：在给定电源电压下，检查PCBA上各电路的电压是否正常，避免电压偏离范围。

3.信号测试：检查PCBA上各信号线路的传输是否正常，避免信号干扰或失真。

三、功能性检验功能性检验是通过应用场景或特定工作负载来评估PCBA的功能和性能。

功能性检验的标准包括：1.开机测试：检查PCBA在通电的情况下是否能够正常启动和运行。

2.通信测试：测试PCBA上的通信接口是否能够正常连接和传输数据。

3.特定工作负载测试：对特定功能模块或处理器进行负载测试，如处理器性能、温度等。

四、环境可靠性检验环境可靠性检验是通过将PCBA置于不同的环境条件下进行测试，以评估其在不同环境下的可靠性和稳定性。

环境可靠性检验的标准包括：1.温度循环测试：将PCBA放置在不同温度下进行循环测试，以模拟实际工作环境中的温度变化。

2.湿度测试：将PCBA放置在高湿度环境下进行测试，以评估其抗潮湿性能。

3.振动和冲击测试：对PCBA进行振动和冲击测试，以评估其抗震性能。

五、安全性检验安全性检验是评估PCBA在使用过程中的电气、机械和环境安全性能。

pcba外观标准PCBA外观标准。

PCBA（Printed Circuit Board Assembly）是指已完成焊接和组装的印刷电路板。

PCBA外观标准是指PCBA在外观质量方面应该符合的一系列标准和要求。

一个良好的PCBA外观标准可以有效地保证PCBA的质量，提高产品的可靠性和稳定性，降低不良率，提升客户满意度。

下面将从PCBA外观的几个方面来详细介绍PCBA 外观标准。

首先，PCBA外观标准应包括外观颜色、表面平整度、焊接质量等方面的要求。

PCBA的外观颜色应均匀一致，不应出现色差、色斑等情况。

表面平整度要求PCBA表面应平整光滑，不应有凹凸不平、划痕、氧化等情况。

焊接质量要求焊点应光滑牢固，不应有虚焊、漏焊、错位焊等现象。

这些外观标准的要求可以提高PCBA的美观度和整体质量。

其次，PCBA外观标准还应包括标识清晰度、元件安装位置、引脚弯曲度等方面的要求。

标识清晰度要求PCBA上的标识文字、图形应清晰可辨，不应模糊不清、掉色、漏印等情况。

元件安装位置要求元件应安装在正确的位置，不应出现偏移、歪斜、倒装等情况。

引脚弯曲度要求元件引脚应平整光滑，不应有弯曲、断裂、错位等情况。

这些要求可以保证PCBA的可维护性和可靠性。

再次，PCBA外观标准还应包括防静电措施、防潮措施、防尘措施等方面的要求。

防静电措施要求PCBA应采取合适的防静电措施，不应出现静电放电、静电吸附等情况。

防潮措施要求PCBA应采取合适的防潮措施，不应受潮、氧化等情况。

防尘措施要求PCBA应采取合适的防尘措施，不应受灰尘、异物等影响。

这些要求可以提高PCBA的环境适应能力和稳定性。

最后，PCBA外观标准还应包括包装要求、运输要求、存放要求等方面的要求。

包装要求要求PCBA应采取合适的包装方式，不应受挤压、碰撞等影响。

运输要求要求PCBA在运输过程中应采取合适的保护措施，不应受震动、摔落等影响。

存放要求要求PCBA在存放过程中应采取合适的保存方式，不应受潮、日晒等影响。

文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

PCBA外观检验标准_完整PCBA是电子产品中十分重要的零部件之一，它也是电子产品中的大脑，其质量直接影响到整个电子产品的稳定性和功能性。

PCBA外观的好坏，不仅直接影响消费者对产品的认可度和品牌忠诚度，同时也是评价电子厂商技术水平和态度的重要标准。

一、PCBA的外观检验标准1.焊盘：通过观察焊盘是否整齐，在表面是否有明显氧化或损伤，是否有拼焊、漏焊、棱焊等现象来判断焊盘的质量。

2.元器件位置：不同元器件在不同区域的位置要求不同，位置不准确的元器件会影响到整个电路的通断。

通过外观检查，可以判断元器件的位置是否准确，是否与设计相符。

3.元器件旁的夹具：元器件旁通常会有夹具，用作固定元器件呈现统一的姿态，外观检验时应判断夹具的大小、颜色和夹紧力度是否与设计文档相符。

4.自动贴装的质量：在现今的工厂中，大量的PCBA要使用自动化贴装技术，自动贴装的PCBA质量好坏影响较大。

外观检查时，应判断自动贴装元器件的间距、排列情况、元器件是否倾斜以及是否拼装在错误的位置。

5.清晰度：检查PCBA时，应该是清晰明确的，看是否是完整的。

如果是人工焊制的PCBA板，需要检查捆绑是否整齐，焊点是否精细，清晰度和一致性是否符合要求。

6.元器件的表面质量：判断元器件表面是否有污垢或污迹，如发现元器件表面有污迹，则需要进一步查明污迹来源，并采取必要步骤处理。

7.钝化子：如果PCBA板使用了钝化剂，检查电路板上的钝化子是不是均匀的，颜色是否相近，是否符合设计要求。

8.印刷标签：印刷标签是PCBA中一个重要的信息来源，内容是组装电路板的相关信息。

外观检查时，应注意检查印刷标签是否缺失、完整，字体大小和颜色是否清晰，是否与设计要求一致。

二、PCBA质量影响1.元器件焊接质量：PCBA焊接质量直接影响到整个产品的可靠性和性能。

如果PCBA焊接不良，将会导致整个产品在使用过程中频繁出现故障，严重的甚至会影响到产品使用安全。

2.元器件的插座质量：如果PCBA板的插座质量不理想，容易出现卡插、松动、焦糊等现象。

PCBA目检外观判定标准引言PCBA〔Printed Circuit Board Assembly〕是印刷电路板组装的缩写，是指将印刷电路板上的元件和组件进行组装、焊接等工艺，形成一个完整的电子产品组件。

目检外观判定是在PCBA组装过程中的一个重要步骤，用于检查产品外观的合格与否，保证产品的质量和外观符合规定的标准。

本文将介绍PCBA目检外观判定标准的相关内容。

目检外观判定标准PCBA目检外观判定标准主要包括以下几个方面。

1. 组件安装在目检过程中，检查器械工程师需要仔细检查PCBA上的元件和组件的安装情况。

具体判断标准如下： - 元件和组件的安装位置是否准确，是否与设计图纸一致； - 元件和组件的间距是否一致，是否符合设计要求； - 元件和组件的倾斜度是否超过允许范围； - 元件和组件的垂直度是否符合要求； - 元件和组件的焊盘是否有损坏或短路。

2. 焊接质量焊接是PCBA组装过程中一个非常重要的环节，焊接质量直接影响到产品的可靠性和可用性。

在目检过程中，检查器械工程师需要对焊接质量进行判定。

具体判断标准如下： - 焊接点是否完整，是否存在断焊、漏焊等问题； - 焊接点的形状是否符合标准要求； - 焊盘和焊丝之间是否存在焊锡球； - 焊盘和焊丝之间的间距是否符合标准要求。

3. 焊盘质量焊盘是焊接点的重要组成局部，对焊盘的质量进行判定是目检的一个重要环节。

具体判断标准如下： - 焊盘是否完整，是否存在划伤、裂纹等问题； - 焊盘的形状是否符合标准要求； - 焊盘的镀层是否均匀、光滑。

4. 绝缘保护绝缘保护是保证PCBA组装质量的重要环节，在目检过程中需要对绝缘保护进行判定。

具体判断标准如下： - 绝缘保护层是否存在缺失、划伤等情况； - 绝缘保护层的厚度是否符合标准要求。

5. 贴附物在PCBA组装过程中，可能会有一些附加的贴附物，如标签、贴纸等，对贴附物进行判定是目检的一个重要环节。

具体判断标准如下： - 贴附物的粘合度是否符合标准要求； - 贴附物的位置是否准确，是否与设计图纸一致； - 贴附物的外表是否光滑、无损坏。
