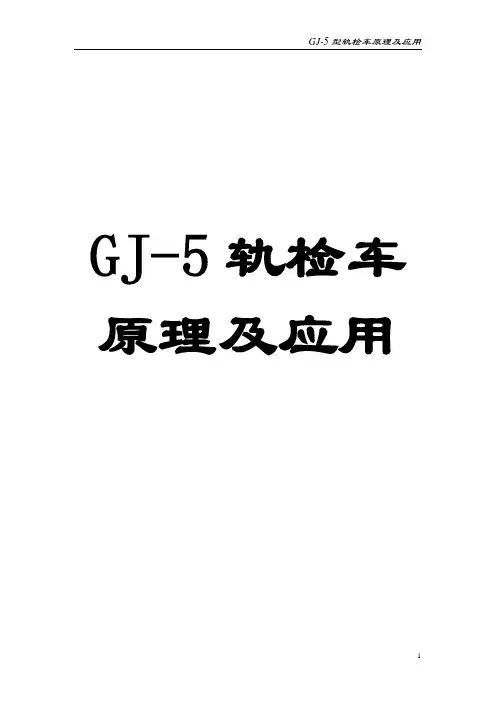

GJ-5轨检车原理及应用GJ-5型轨检车原理及应用一、轨道动态检查技术的发展变化轨道动态检查相比静态检查，更准确，也更能反映线路真实情况，更能评价列车运行安全性指标，因此轨检车一直是检查轨道病害、指导线路养护维修、保障行车安全的重要手段。

我国轨道动态检查技术随着计算机技术和检测技术的发展得到迅速的发展，从二十世纪50年代的GJ-1型轨检车发展到目前的GJ-5型轨检车，检测精度和可靠性大大提高。

1、GJ-1型轨检车采用弦测法，机械传动，可以将轨距、水平、三角坑、摇晃（用单摆测量）项目的幅值绘在图纸上，人工判读超限并计算扣分。

2、GJ-2型轨检车仍采用弦测法，但改为电传动，检测项目比GJ-1型增加了高低，也是需要人工判读超限和计算扣分。

我局1988-1993年使用该型车。

3、GJ-3型轨检车于80年代初期研制成功，是我国轨检车技术的一次大飞越，采用先进的传感器技术、计算机技术和惯性基准原理，可以检测高低、水平、三角坑、车体垂直和水平振动加速度等项目，计算机采集各检测项目数据后，判断超限等级并计算扣分。

我局GJ-3型轨检车（SY997737）于1994年初开始运用，是全路GJ-3型运用时间最长的，也是用得比较好的。

a、1999年我局轨检车技术人员研发的Ⅲ型轨检车实用软件成果是工务部门汇总分析轨检车检查数据、指导养护维修线路的工具，它使轨检车的工作效率和工作质量得到了大大的提高，该成果达到了国内领先水平，于2000年通过了局级鉴定，并于2002年获得路局科技进步三等奖。

b、为了均衡地提高线路养护维修的质量，我局轨检车技术人员研发了轨道质量指数（TQI）应用软件，并于2003年局工务维修会议上向各工务段推广应用，便于向各工务段掌握线路的动态质量，科学指导线路养护维修，真正做到状态修，收到了很好的效果。

c、2004年我局轨检车技术人员研发GPS（全球定位系统）自动校正里程系统，该系统能自动校正轨检车里程，消除轨检车测量的里程累计误差，便于各段准确定位检查病害处所，查找和整治线路病害，保证行车安全和提高线路保养质量。

轨道精调轨道精调轨道精调主要是两项工作：轨道测量、扣件作业轨道精调总体分两个阶段：静态调整、动态调整轨道静态调整是在联调联试之前根据轨道静态测量数据对轨道进行全面、系统地调整，将轨道几何尺寸调整到允许范围内，对轨道线型进行优化调整，合理控制轨距、水平、轨向、高低等变化率，使轨道静态精度满足高速行车条件。

轨道动态调整是在联调联试期间根据轨道动态检测情况对轨道局部缺陷进行修复，对部分区段几何尺寸进行微调，对轨道线型进一步优化，使轮轨关系匹配良好，进一步提高高速行车的安全性、平稳性和乘座舒适度，是对轨道状态和精度进一步完善、提高的过程，使轨道动、静态精度全面达到高速行车条件。

轨道精调工作思路：1．明确标准2．作业程序3．计划安排4．现场调整5．验收复检6．考核机制一、轨道静态调整轨道静态调整流程：CPⅢ复测、扣件调查、焊缝检查、轨道测量、调整量计算、现场标示、轨道调整、轨道复检。

1．标准项目施工阶段轨排精调长轨锁定后轨道精调绝对精度中线±2mm，高程±2mm中线±10mm，高程+4、-6mm相对精度轨距、水平、高低、轨向满足规范要求同左调整方法调整轨排支撑/调幅0.3～0.5mm（不含轨距）更换扣件调整件/调幅1mm精度控制绝对精度、相对精度和平顺性以相对精度和平顺性为主平顺轨距：变化率1/1500，同左性相邻轨枕0.3～0.5mm水平：变化率2mm/2.5m，相邻轨枕0.3～0.5mm同左高程：变化率1/1000，相邻轨枕0.3～0.6mm同左中线：变化率1/1000，相邻轨枕0.3～0.6mm同左项目中国验标德国标准执行标准轨距（mm）±1 ±2 ±1 轨距变化率1/1500 1/151/150000水平(mm) 1 2 1三角坑（水平变化率）2mm/2.5m2mm/3m高低(m m) 5m/30m / 2 1 150m/300m/ 10 10 10m人工拉弦线2 / 1轨向(m m) 5m/30m / 2 1 150m/300m/ 10 10 10m人工拉弦线2 / 12．测量高度重视轨道测量工作，确保测量数据真实可靠。

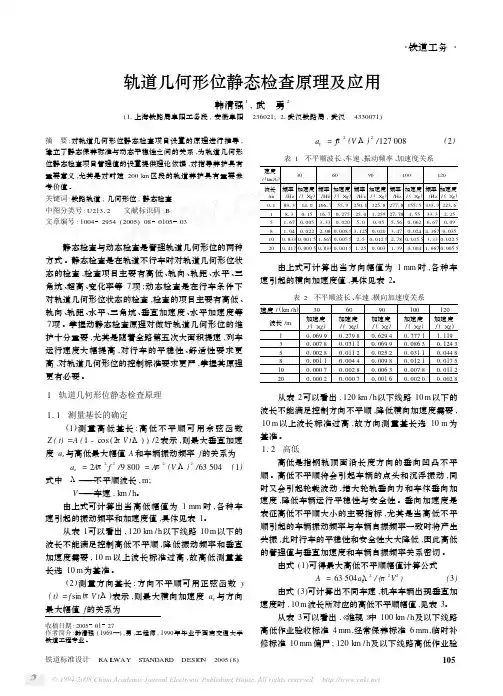

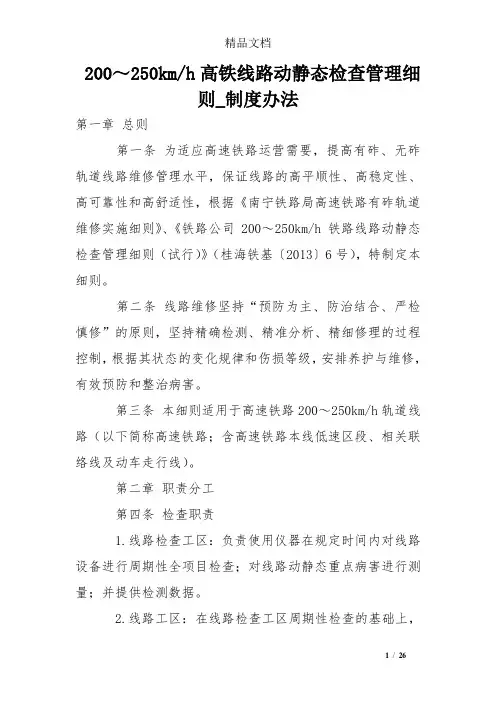

200～250km/h高铁线路动静态检查管理细则_制度办法第一章总则第一条为适应高速铁路运营需要，提高有砟、无砟轨道线路维修管理水平，保证线路的高平顺性、高稳定性、高可靠性和高舒适性，根据《南宁铁路局高速铁路有砟轨道维修实施细则》、《铁路公司200～250km/h铁路线路动静态检查管理细则（试行）》（桂海铁基〔2013〕6号），特制定本细则。

第二条线路维修坚持“预防为主、防治结合、严检慎修”的原则，坚持精确检测、精准分析、精细修理的过程控制，根据其状态的变化规律和伤损等级，安排养护与维修，有效预防和整治病害。

第三条本细则适用于高速铁路200～250km/h轨道线路（以下简称高速铁路；含高速铁路本线低速区段、相关联络线及动车走行线）。

第二章职责分工第四条检查职责1.线路检查工区：负责使用仪器在规定时间内对线路设备进行周期性全项目检查；对线路动静态重点病害进行测量；并提供检测数据。

2.线路工区：在线路检查工区周期性检查的基础上，对管内站线、道岔设备进行加密检查；对线路动静态各类病害进行检查、复核；防汛期间雨量监测及雨中出巡检查。

3.钢轨探伤工区：负责对钢轨、道岔、焊缝和自轮运转设备车轴的探伤工作，并负责对大型探伤车探伤结果的复核和曲线钢轨磨耗检查。

4.添乘组：负责对线桥设备周期性动态添乘检查。

5.钦州高铁线路车间：定期检查线路设备，对动静态重点病害及时组织现场检查、复核；汛期对管内重点设备、危险地点进行重点检查。

第五条分析职责1.线路数据分析班：根据周期对比分析重复病害，根据重点病害测量数据进行分析，分析结果报线路技术科、高铁车间。

2.钦州高铁线路车间：收集、分析各类动静态检查信息，并对重复病害测量数据进行重点分析。

第三章设备检查第六条高速铁路检查坚持“动态检查为主，动静态检查相结合，结构检查与几何尺寸检查并重”的原则。

检查主要包括静动态设备检查、钢轨检查、春秋季检查。

1.动态检查包括轨道检查车、动车组综合检查车、车载式线路检查仪、便携式添乘检查仪、人工添乘检查等。

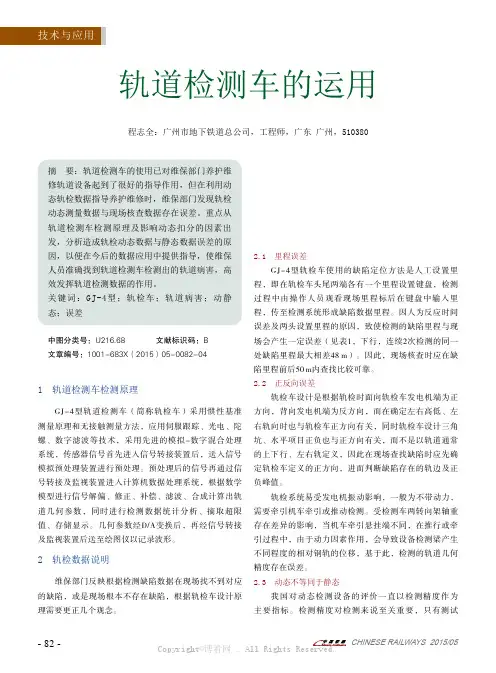

1 轨道检测车检测原理GJ-4型轨道检测车（简称轨检车）采用惯性基准测量原理和无接触测量方法，应用伺服跟踪、光电、陀螺、数字滤波等技术，采用先进的模拟-数字混合处理系统，传感器信号首先进入信号转接装置后，送入信号模拟预处理装置进行预处理。

预处理后的信号再通过信号转接及监视装置进入计算机数据处理系统，根据数学模型进行信号解偏、修正、补偿、滤波、合成计算出轨道几何参数，同时进行检测数据统计分析、摘取超限值、存储显示。

几何参数经D/A变换后，再经信号转接及监视装置后送至绘图仪以记录波形。

2 轨检数据说明维保部门反映根据检测缺陷数据在现场找不到对应的缺陷，或是现场根本不存在缺陷，根据轨检车设计原理需要更正几个观念。

2.1 里程误差GJ-4型轨检车使用的缺陷定位方法是人工设置里程，即在轨检车头尾两端各有一个里程设置键盘，检测过程中由操作人员观看现场里程标后在键盘中输入里程，传至检测系统形成缺陷数据里程。

因人为反应时间误差及两头设置里程的原因，致使检测的缺陷里程与现场会产生一定误差（见表1，下行，连续2次检测的同一处缺陷里程最大相差48 m）。

因此，现场核查时应在缺陷里程前后50 m内查找比较可靠。

2.2 正反向误差轨检车设计是根据轨检时面向轨检车发电机端为正方向，背向发电机端为反方向，而在确定左右高低、左右轨向时也与轨检车正方向有关，同时轨检车设计三角坑、水平项目正负也与正方向有关，而不是以轨道通常的上下行、左右轨定义，因此在现场查找缺陷时应先确定轨检车定义的正方向，进而判断缺陷存在的轨边及正负峰值。

轨检系统易受发电机振动影响，一般为不带动力，需要牵引机车牵引或推动检测。

受检测车两转向架轴重存在差异的影响，当机车牵引悬挂端不同，在推行或牵引过程中，由于动力因素作用，会导致设备检测梁产生不同程度的相对钢轨的位移，基于此，检测的轨道几何精度存在误差。

2.3 动态不等同于静态我国对动态检测设备的评价一直以检测精度作为主要指标。

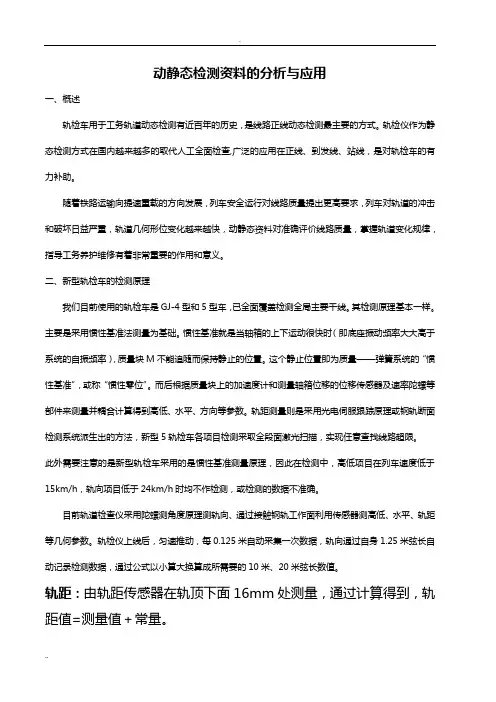

动静态检测资料的分析与应用一、概述轨检车用于工务轨道动态检测有近百年的历史，是线路正线动态检测最主要的方式。

轨检仪作为静态检测方式在国内越来越多的取代人工全面检查,广泛的应用在正线、到发线、站线，是对轨检车的有力补助。

随着铁路运输向提速重载的方向发展，列车安全运行对线路质量提出更高要求，列车对轨道的冲击和破坏日益严重，轨道几何形位变化越来越快，动静态资料对准确评价线路质量，掌握轨道变化规律，指导工务养护维修有着非常重要的作用和意义。

二、新型轨检车的检测原理我们目前使用的轨检车是GJ-4型和5型车，已全面覆盖检测全局主要干线。

其检测原理基本一样。

主要是采用惯性基准法测量为基础。

惯性基准就是当轴箱的上下运动很快时（即底座振动频率大大高于系统的自振频率），质量块M不能追随而保持静止的位置。

这个静止位置即为质量——弹簧系统的“惯性基准”，或称“惯性零位”。

而后根据质量块上的加速度计和测量轴箱位移的位移传感器及速率陀螺等部件来测量并耦合计算得到高低、水平、方向等参数。

轨距测量则是采用光电伺服跟踪原理或钢轨断面检测系统派生出的方法，新型5轨检车各项目检测采取全段面激光扫描，实现任意查找线路超限。

此外需要注意的是新型轨检车采用的是惯性基准测量原理，因此在检测中，高低项目在列车速度低于15km/h，轨向项目低于24km/h时均不作检测，或检测的数据不准确。

目前轨道检查仪采用陀螺测角度原理测轨向、通过接触钢轨工作面利用传感器测高低、水平、轨距等几何参数。

轨检仪上线后，匀速推动，每0.125米自动采集一次数据，轨向通过自身1.25米弦长自动记录检测数据，通过公式以小算大换算成所需要的10米、20米弦长数值。

轨距：由轨距传感器在轨顶下面16mm处测量，通过计算得到，轨距值=测量值＋常量。

轨距千分率：两个在线路上间隔1米-2.5米及以上的轨距测量值的代数差。

水平或超高：用倾角传感器测量轨道横断面上左右连线与水平面的夹角，水平或超高＝测量夹角的正切值×左右轨中心线的距离。

轨道设备静态质量评价方法及现场运用一、引言轨道设备是铁路运输系统的重要组成部分，它的质量直接关系到铁路运输的安全和顺畅。

而轨道设备的静态质量评价方法及现场运用是确保轨道设备安全可靠的重要手段。

本文将对轨道设备静态质量评价方法及其现场运用进行探讨。

二、轨道设备静态质量评价方法1.超声波检测技术超声波检测技术是一种常用的轨道设备静态质量评价方法，它通过超声波探头对轨道设备进行扫描，检测出其中的缺陷和杂质。

超声波检测技术可以对轨道设备的内部进行评价，发现潜在的质量问题，为后续的维护和修复提供重要的参考依据。

2.磁粉探伤技术磁粉探伤技术是一种利用磁粉检测轨道设备表面裂纹、疲劳等缺陷的方法。

它适用于各种材料的轨道设备，可以快速、准确地发现质量问题，为轨道设备的使用提供重要的安全保障。

3.热图检测技术热图检测技术是一种利用红外相机对轨道设备进行热图监测的方法。

通过热图检测，可以清晰地看到轨道设备表面的温度分布情况，发现可能存在的故障点和质量问题。

热图检测技术具有非接触、高效率的特点，可以对大面积的轨道设备进行评价，为维护和保养提供重要的数据支持。

4.探伤设备检测探伤设备是一种常见的轨道设备静态质量评价工具，它可以使用X 射线、γ射线等方式对轨道设备进行全面的探测。

探伤设备具有高灵敏度、高分辨率的特点，可以发现微小的质量问题，是一种非常有效的静态质量评价方法。

5.振动监测技术振动监测技术是一种通过振动传感器对轨道设备进行振动监测的方法，通过监测轨道设备的振动情况，可以了解其结构的稳定性和可靠性，发现可能存在的质量问题。

振动监测技术可以实时监测轨道设备的工作状态，及时发现并解决潜在的问题。

三、轨道设备静态质量评价现场运用1.数据采集在进行轨道设备静态质量评价现场运用时，首先需要进行数据采集。

通过各种检测设备和传感器对轨道设备进行全面的检测和监测，获得大量的数据和图像。

2.数据处理获得数据后，需要对其进行处理和分析。

论文目录第一章轨道动静态检测的目的和意义 (1)第二章当前轨道动静态检测技术、手段 (1)第三章存在的问题 (2)3.1高低不平顺病害的危害及成因分析 (3)3。

2轨距病害的危害及成因分析 (3)3。

3轨向病害的危害及成因分析 (4)3.4水平病害的危害及成因分析 (4)3.5三角坑病害的危害及成因分析 (5)第四章解决问题的思路 (5)铁路线路动静态检查、检测技术摘要：随着我国经济技术的快速发展及铁路六次大提速，我国逐步建立起一套比较完善的铁路线路动静态检查检测、维修养护管理系统，有效地保障了铁路轨道养护的科学合理性.但是就目前来看，我国的铁路线路检查数据采集手段比较落后，检查技术比较传统,干扰铁路运输,其中检查数据的精确度也有待考证。

随着我国轨道检测技术手段的进步，依照“科学指导、精细管理”的原则，使得在铁路线路工务检查中，轨道动静态检测成为了有效控制线路动静态变化的检测手段。

另外,我们还需要引进新的技术和设备,进一步提高铁轨的动静态检测的准确性和科学性。

关键词：工务检测、动静态轨道病害、解决思路一、轨道动静态检测的目的和意义由于铁轨运输设备一直常年处于自然环境中，受到自然天气气候条件的影响以及重载列车的运行，使得轨道常常出现变形，铁轨路基和道床及其容易发生变化，铁轨上的零件以及铁轨线路出现摩擦损坏,对铁路运输产生了不良影响。

这就需要通过工务检查,及时的发现铁路运输线路上的问题，并及时的运用科学合理的方法对线路进行养护和维修,确保线路的良好运行，保障运输的安全。

在工务检测过程中，最重要的检测手段就是轨道动静态检测，能对每一段路线进行详细的检查，在检查期间，铁轨媒体受到列车的荷载，利用检测工具和检测设备对轨道进行检查，铁轨检查负责人需要对各个路段进行负责,重点检查铁轨的薄弱环节,保证路线检测的精确程度。

二、当前线路轨道设备动静态检查检测技术及手段当前的轨道动静态检测过程中，主要运用的检测机构是轨检车和探伤小车，可以收集轨道的变化数据,方便简洁，能够提高检测水平.探伤小车主要运用在探伤作业中，方便对探头做出维修和调整。
