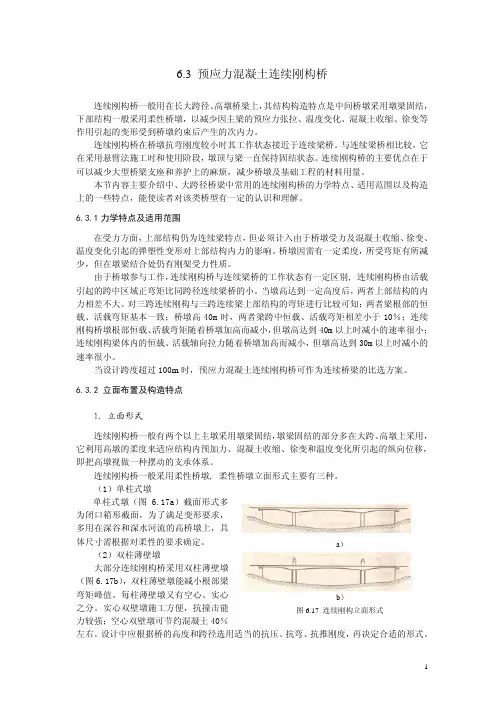

6.3 预应力混凝土连续刚构桥连续刚构桥一般用在长大跨径、高墩桥梁上，其结构构造特点是中间桥墩采用墩梁固结，下部结构一般采用柔性桥墩，以减少因主梁的预应力张拉、温度变化、混凝土收缩、徐变等作用引起的变形受到桥墩约束后产生的次内力。

连续刚构桥在桥墩抗弯刚度较小时其工作状态接近于连续梁桥。

与连续梁桥相比较，它在采用悬臂法施工时和使用阶段，墩顶与梁一直保持固结状态。

连续刚构桥的主要优点在于可以减少大型桥梁支座和养护上的麻烦，减少桥墩及基础工程的材料用量。

本节内容主要介绍中、大跨径桥梁中常用的连续刚构桥的力学特点、适用范围以及构造上的一些特点，能使读者对该类桥型有一定的认识和理解。

6.3.1力学特点及适用范围在受力方面，上部结构仍为连续梁特点，但必须计入由于桥墩受力及混凝土收缩、徐变、 温度变化引起的弹塑性变形对上部结构内力的影响。

桥墩因需有一定柔度，所受弯矩有所减少，但在墩梁结合处仍有刚架受力性质。

由于桥墩参与工作，连续刚构桥与连续梁桥的工作状态有一定区别, 连续刚构桥由活载引起的跨中区域正弯矩比同跨径连续梁桥的小。

当墩高达到一定高度后，两者上部结构的内力相差不大。

对三跨连续刚构与三跨连续梁上部结构的弯矩进行比较可知：两者梁根部的恒载、活载弯矩基本一致；桥墩高40m 时，两者梁跨中恒载、活载弯矩相差小于10％；连续刚构桥墩根部恒载、活载弯矩随着桥墩加高而减小，但墩高达到40m 以上时减小的速率很小；连续刚构梁体内的恒载、活载轴向拉力随着桥墩加高而减小，但墩高达到30m 以上时减小的速率很小。

当设计跨度超过100m 时，预应力混凝土连续刚构桥可作为连续桥梁的比选方案。

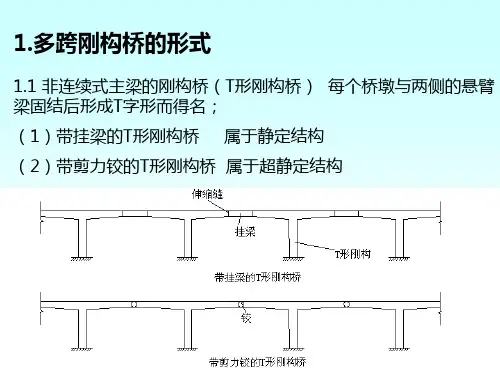

6.3.2 立面布置及构造特点1．立面形式连续刚构桥一般有两个以上主墩采用墩梁固结，墩梁固结的部分多在大跨、高墩上采用，它利用高墩的柔度来适应结构内预加力、混凝土收缩、徐变和温度变化所引起的纵向位移，即把高墩视做一种摆动的支承体系。

连续刚构桥一般采用柔性桥墩, 柔性桥墩立面形式主要有三种。

ROSENSTEIN BRIDGE,跨度68 m，跨中梁高1.65 m，桥宽22m•Spans of 234-134-134-134-264 meters•NECKAR VALLEY VIADUCT(Germany 1978)•Spans of 234-134-134-134-264 meters辅航道桥桥,跨径：150+270+150mRaftsundet Bridge,Span of 86+202+298+125m=711mMAIN RIVER BRIDGE82-135-82m main span, depth of 6.5m☐混凝土铰箱梁腹板裂缝：77条裂缝、最大缝宽0.80mm,大部分为斜裂缝；箱梁顶板裂缝：95条裂缝、最大缝宽1.80mm,大部分洛溪大桥梁体裂缝现状集中在跨中部位、且为平行的顺桥向裂缝；箱梁底板裂缝：28条裂缝、最大缝宽0.11mm,大部分为斜裂缝；箱梁横膈板裂缝：99条裂缝、最大缝宽1.25mm。

二、虎门大桥辅助航道桥跨径：150+270+150米荷载：汽——超20级，挂——120桥宽：30米，6车道+分隔带+紧急停车带分两幅桥建设梁高：墩顶14.8m，跨中5.0m下部结构：双薄壁墩施工方法：悬臂浇筑150175200225m m )RightLeft虎门大桥辅航道桥跨中挠度01020304050607080-25255075100125D e fo rm a t i on (U n it :Time after been open to traffic ( Unit: Month )虎门大桥辅航道桥跨中挠度。

6.3 预应力混凝土连续刚构桥连续刚构桥一般用在长大跨径、高墩桥梁上，其结构构造特点是中间桥墩采用墩梁固结，下部结构一般采用柔性桥墩，以减少因主梁的预应力张拉、温度变化、混凝土收缩、徐变等作用引起的变形受到桥墩约束后产生的次内力。

连续刚构桥在桥墩抗弯刚度较小时其工作状态接近于连续梁桥。

与连续梁桥相比较，它在采用悬臂法施工时和使用阶段，墩顶与梁一直保持固结状态。

连续刚构桥的主要优点在于可以减少大型桥梁支座和养护上的麻烦，减少桥墩及基础工程的材料用量。

本节内容主要介绍中、大跨径桥梁中常用的连续刚构桥的力学特点、适用范围以及构造上的一些特点，能使读者对该类桥型有一定的认识和理解。

6.3.1力学特点及适用范围在受力方面，上部结构仍为连续梁特点，但必须计入由于桥墩受力及混凝土收缩、徐变、 温度变化引起的弹塑性变形对上部结构内力的影响。

桥墩因需有一定柔度，所受弯矩有所减少，但在墩梁结合处仍有刚架受力性质。

由于桥墩参与工作，连续刚构桥与连续梁桥的工作状态有一定区别, 连续刚构桥由活载引起的跨中区域正弯矩比同跨径连续梁桥的小。

当墩高达到一定高度后，两者上部结构的内力相差不大。

对三跨连续刚构与三跨连续梁上部结构的弯矩进行比较可知：两者梁根部的恒载、活载弯矩基本一致；桥墩高40m 时，两者梁跨中恒载、活载弯矩相差小于10％；连续刚构桥墩根部恒载、活载弯矩随着桥墩加高而减小，但墩高达到40m 以上时减小的速率很小；连续刚构梁体内的恒载、活载轴向拉力随着桥墩加高而减小，但墩高达到30m 以上时减小的速率很小。

当设计跨度超过100m 时，预应力混凝土连续刚构桥可作为连续桥梁的比选方案。

6.3.2 立面布置及构造特点1．立面形式连续刚构桥一般有两个以上主墩采用墩梁固结，墩梁固结的部分多在大跨、高墩上采用，它利用高墩的柔度来适应结构内预加力、混凝土收缩、徐变和温度变化所引起的纵向位移，即把高墩视做一种摆动的支承体系。

连续刚构桥一般采用柔性桥墩, 柔性桥墩立面形式主要有三种。
