本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！GB1047-2005管道元件DN(公称尺寸)的定义和选用1 范围本标准规定了DN（公称尺寸）的定义和系列。

本标准适用于使用DN 标识的相关标准中规定的管道元件。

注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。

……一般来说，钢管的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示；塑料管也用外径表示，如De63；钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“Φ”和“DN”一般都用来表示直径，区别是：Ф：是表示外径 DN：公称直径（近似内径）“Φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。

3 压力管道元件第一讲综合知识一、管道元件的种类及常用的名词术语1.管道的定义是什么？《压力管道规范工业管道》GB/T 20801—2006对管道的定义是：由管道组成件装配而成，用以输送、分配、混合、分离、排放、计量或截止流体流动。

除管道组成件外，管道还包括管道支承件，但不包括支承构筑物，如建筑框架、管架、管廊和底座（管墩或基础）等。

由同一设计条件确定且相互连接的管道称之为“管道系统”或“管系”。

2.管道组成件：指用于连接或装配成压力密封的管道系统机械元件，包括管子、管件、法兰、垫片、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头、耐压软管、过滤器、管路中的仪表（如孔板）和分离器等。

3.管道支承件：是将管道荷载，包括管道的自重、输送流体的重量、由于操作压力和温度差所造成的荷载以及振动、风力、地震、雪载、冲击和位移应变引起的荷载等传递到管架结构上的元件。

管道支承件分为固定件和结构附件两类。

有固定支架、滑动支架、刚性吊架、导向架、限位架、弹簧支吊架、减振和阻尼装置等。

管道支承件通常也称为管道支吊架。

图2-70 常用的固定支架（a）夹环固定支架；（b）焊接角钢固定支架；（c）焊槽钢的固定支架；（d）挡板式固定支架减振装置，是可用于控制管系高频低幅振动或低频高幅晃动的装置，但不限制管系热胀冷缩。

阻尼装置，是可用于控制管道瞬时冲击载荷或管系高速振动位移装置，但不限制管系热胀冷缩。

4.压力管道元件的定义管道组成件和支承件在我国现行压力管道法规中也统称为压力管道元件。

5.如何界定“管道元件与非管道元件”管道元件是指用于连接或装配成压力密封、内含流体的管道系统的机构元件。

有的过滤器、阻火器和消音器体积非常大，它们是安装在管道上，虽然有独立支架和基础，当设计者未将它编入设备位号作为设备处理，仍属于管道元件。

非管道元件如自控仪表，虽然它们按装在管道上，但不属于管道元件。

管道与自控仪表连接的接头，虽由自控专业提条件或提供标准图，但该接头属于管道元件。

GB T1047-2005管道元件 DN(公称尺寸)的定义和选用GB/T1047—2005代替GB/T 1047 —19952005-01-13 发布2005-08-01 实施1 范围本标准规定了DN（公称尺寸）的定义和系列。

本标准适用于使用DN 标识的相关标准中规定的管道元件。

注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。

……一般来说，钢管的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示；塑料管也用外径表示，如De63；钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108- 5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“Φ”和“DN”一般都用来表示直径，区别是：Ф：是表示外径 DN：公称直径（近似内径）“Φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材； “DN”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。

GB T1047-2005管道元件 DN(公称尺寸)的定义和选用GB/T1047—2005代替GB/T 1047 —19952005-01-13 发布2005-08-01 实施1 范围本标准规定了DN（公称尺寸）的定义和系列。

本标准适用于使用DN 标识的相关标准中规定的管道元件。

注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。

……一般来说，钢管的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示；塑料管也用外径表示，如De63；钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“Φ”和“DN”一般都用来表示直径，区别是：Ф：是表示外径 DN：公称直径（近似内径）“Φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。

GB T1047-2005管道元件 DN(公称尺寸)的定义和选用GB/T1047—2005代替GB/T 1047 —19952005-01-13 发布2005-08-01 实施1 范围本标准规定了DN（公称尺寸）的定义和系列。

本标准适用于使用DN 标识的相关标准中规定的管道元件。

注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。

……一般来说，钢管的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示；塑料管也用外径表示，如De63；钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“Φ”和“DN”一般都用来表示直径，区别是：Ф：是表示外径 DN：公称直径（近似内径）“Φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。

本标准适用于使用DN 标识的相关标准中规定的管道元件。

1定义
DN ：用于管道系统元件的字母和数字组合的尺寸标识。

它由字母和后跟无因次的整数数字组成。

这个数字与端部连接件的孔径或外径（用mm 表示）等特征尺寸直接相关。

2DN 系列（见表员）

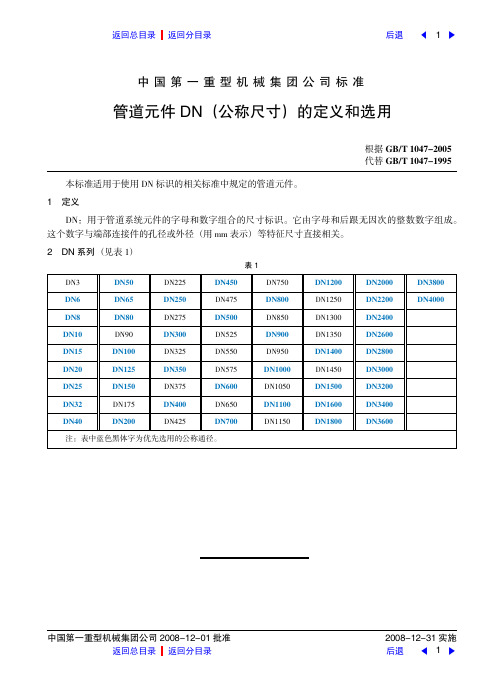

中国第一重型机械集团公司标准
管道元件DN （公称尺寸）的定义和选用
根据GB /T 1047-2005
代替GB /T 1047-1995
中国第一重型机械集团公司2008-12-01批准
2008-12-31实施
表1
DN3
DN50
DN225
DN450DN750
DN1200
DN2000DN3800DN6DN65DN250
DN475DN800DN1250
DN2200
DN4000
DN8DN80DN275DN500DN850DN1300DN2400DN10DN90
DN300DN525DN900DN1350DN2600DN15DN100DN325DN550DN950DN1400DN2800DN20DN125DN350DN575DN1000DN1450DN3000DN25DN150DN375DN600DN1050DN1500DN3200DN32DN175DN400DN650DN1100DN1600DN3400DN40
DN200
DN425
DN700
DN1150
DN1800
DN3600
注：表中蓝色黑体字为优先选用的公称通径。

1
1返回总目录返回分目录后退
返回总目录
返回分目录
后退。

压力管道元件型式试验规则一、引言压力管道元件是指用于输送流体的管道系统中的各种元件，包括弯头、三通、四通、法兰、法兰盘、法兰垫片、管接头、管节、阀门、泵等。

为了确保压力管道系统的安全运行，对压力管道元件的型式试验规则进行了严格的规定和要求。

二、试验对象1. 弯头：包括长弯头、短弯头、弯管等各种类型的弯头；2. 三通、四通：包括等径三通、异径三通、等径四通、异径四通等各种类型的三通、四通；3. 法兰、法兰盘、法兰垫片：包括平焊法兰、对焊法兰、盲板法兰、法兰盘、法兰垫片等各种类型的法兰及配件；4. 管接头、管节：包括对焊管接头、螺纹管接头、对焊管节、无缝管节、螺旋焊管节等各种类型的管接头和管节；5. 阀门、泵：包括截止阀、止回阀、安全阀、调节阀、离心泵、柱塞泵、螺杆泵等各种类型的阀门和泵。

三、试验内容1. 弯头、三通、四通：进行内外压试验，检测其耐压性能和密封性能；2. 法兰、法兰盘、法兰垫片：进行压力试验，检测其耐压性能和密封性能；3. 管接头、管节：进行扭矩试验、拉伸试验，检测其连接强度和密封性能；4. 阀门、泵：进行启闭试验、耐压试验，检测其启闭性能和耐压性能。

四、试验方法1. 内外压试验：将被试件安装在试验台上，施加内外压力，持续一定时间，观察其变形情况和泄漏情况；2. 压力试验：将被试件安装在试验台上，施加压力，持续一定时间，观察其是否发生破裂和泄漏；3. 扭矩试验：将被试件安装在试验台上，施加扭矩，观察其连接是否松动和变形情况；4. 拉伸试验：将被试件安装在拉伸试验机上，施加拉力，观察其拉伸性能和断裂情况；5. 启闭试验：将被试件安装在试验台上，进行多次启闭操作，观察其启闭性能和泄漏情况。

五、试验要求1. 弯头、三通、四通：在内外压试验中，应无渗漏，无裂纹，无变形；2. 法兰、法兰盘、法兰垫片：在压力试验中，应无渗漏，无破损，无变形；3. 管接头、管节：在扭矩试验、拉伸试验中，应连接牢固，无松动，无断裂；4. 阀门、泵：在启闭试验、耐压试验中，应启闭灵活，无渗漏，无破裂。

管道元件PN（公称压力）的定义和系列李代桃僵视频 2017-03-01 20:56石油化工装置的管道输送的都是一些有毒、可燃并且有压力的管道，管道上的阀门、法兰、过滤器、视镜等管道附件承受压力都是用PN(公称压力)来衡量的。

而管道、弯头、三通等管件是用壁厚来衡量的。

法兰公称压力的选择是要根据管道输送介质MSDS，温度、压力来确定。

PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。

它由字母PN和后跟无因次的数字组成。

说明：①字母PN后跟的数字不代表测量值，不应用于计算目的，除非在有关标准中另有规定：②除与相关的管道元件标准有关联外，术语PN不具有意义；③管道元件允许压力取决于元件的PN数值、材料和设计以及允许工作温度等，允许压力在相应标准的压力-温度等级表给出；④具有同样PN和DN数值的所有管道元件同与其相配的法兰应具有相同的配合尺寸；PN系列PN数值应从以下系列中选择：PN系列其中：DIN是德国标准化学会（欧洲体系）；ANSI是美国国家标准学会（美洲体系）。

我国的标准是采用欧洲体系和美洲体系相结合的标准体系，我国既有符合欧洲体系的标准，又有符合美洲体系的标准。

比如说钢制管法兰、垫片、螺栓标准HG/T20592～20635-2009，就是采用这种模式；最新的SH标准就是完全采用的美洲体系。

另外，美洲体系习惯用磅级表示：PN20(Class150)、PN50(Class300)、PN68(Class400)、PN110(Class600)、PN150(Class900)、PN260(Class1500)、PN420(Class2500)。

其中PN68、PN260我国的法兰标准中不用，而在阀门标准中有采用。

美洲体系和欧洲体系是两个完全不相匹配的标准，两种体系的法兰尺寸、螺栓孔定位都不一致，选用的时候要注意。

GBT1047-2005管道元件DN(公称尺寸)的定义和选用GB/T1047—2005代替GB/T1047—19952005-01-13发布2005-08-01实施1范围管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“Φ”和“DN”一般都用来表示直径，区别是：“Φ标识外径是为例，DN径但不是实际内径，它是以接近管道实际内径的整数植表示的直径。

DN是有封钢管的标称，无缝钢管不用这个表示法，而用外径标称。

在设计中塑料管管径一般用de标注塑料管是De标识，指的是外径根据混凝土和钢筋混凝土排水管(GB/T11836-1999)中图表，钢筋混凝土（或混凝土）管等管材，管径标注d应为公称内径；塑料管材，管径按各产品技术标准的规定标注，一般以外径表示，如UPUC管标注为de，HDPE管标注为De。

依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；工作压力和公称压力的关系？本人搞施工的，施工图纸上标明给水管道工作压力为０.６ＭＰＡ，阀门工作压力为１.０ＭＰＡ，请问，我应该买公称压力为１.０ＭＰＡ的还是买１.６ＭＰ（MPa。

（250°C（1）管子和管件正常条件下所承受的压力，用Pt表示。

（2）t×10=制品的最高工作温度。

3 压力管道元件第一讲综合知识一、管道元件的种类及常用的名词术语1.管道的定义是什么？《压力管道规范工业管道》GB/T 20801—2006对管道的定义是：由管道组成件装配而成，用以输送、分配、混合、分离、排放、计量或截止流体流动。

除管道组成件外，管道还包括管道支承件，但不包括支承构筑物，如建筑框架、管架、管廊和底座（管墩或基础）等。

由同一设计条件确定且相互连接的管道称之为“管道系统”或“管系”。

2.管道组成件：指用于连接或装配成压力密封的管道系统机械元件，包括管子、管件、法兰、垫片、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头、耐压软管、过滤器、管路中的仪表（如孔板）和分离器等。

3.管道支承件：是将管道荷载，包括管道的自重、输送流体的重量、由于操作压力和温度差所造成的荷载以及振动、风力、地震、雪载、冲击和位移应变引起的荷载等传递到管架结构上的元件。

管道支承件分为固定件和结构附件两类。

有固定支架、滑动支架、刚性吊架、导向架、限位架、弹簧支吊架、减振和阻尼装置等。

管道支承件通常也称为管道支吊架。

图2-70 常用的固定支架（a）夹环固定支架；（b）焊接角钢固定支架；（c）焊槽钢的固定支架；（d）挡板式固定支架减振装置，是可用于控制管系高频低幅振动或低频高幅晃动的装置，但不限制管系热胀冷缩。

阻尼装置，是可用于控制管道瞬时冲击载荷或管系高速振动位移装置，但不限制管系热胀冷缩。

4.压力管道元件的定义管道组成件和支承件在我国现行压力管道法规中也统称为压力管道元件。

5.如何界定“管道元件与非管道元件”管道元件是指用于连接或装配成压力密封、内含流体的管道系统的机构元件。

有的过滤器、阻火器和消音器体积非常大，它们是安装在管道上，虽然有独立支架和基础，当设计者未将它编入设备位号作为设备处理，仍属于管道元件。

非管道元件如自控仪表，虽然它们按装在管道上，但不属于管道元件。

管道与自控仪表连接的接头，虽由自控专业提条件或提供标准图，但该接头属于管道元件。
