铝导体母线槽技术文件2022版

铝合金外壳母线槽型号说明及功能单元代号
产品型号含义
插口数目
m
）
L表示）
类别代号：M密集型，F复合绝缘型，H耐火型
功能单元代号
额定电流规格（A）
200A 250A 400A 630A 800A 1000A 1250A
1600A 2000A 2500A 3150A
铝合金外壳母线槽价格结算单位及方法
结算基本单位
母线槽合同结算基本单位为米或延长米，既合同计算价格时按总米数乘以单价，把弯头、始端头等非直线部分折合成延长米计算。

非直线部分折算办法
水平直角单元（PL）标准尺寸为360×360
垂直直角单元（ZL）标准尺寸为360×360
始端单元（SD）标准尺寸为300+300
水平T型单元（PT）标准尺寸为720+360
垂直T型单元（ZT）标准尺寸为720+360
水平Z型单元（PZ）标准尺寸为360×400×360
垂直Z型单元（ZZ）标准尺寸为360×400×360
变经单元（BJ）标准尺寸为720
伸缩单元（SS）标准尺寸为720
以上功能单元部分如果按标准尺寸制作时，水平直角单元、垂直直角单元、变经单元、伸缩单元按1米直线结算，始端单元按1.2米直线计算，水平T型单元、垂直T型单元、水平Z型、垂直Z型单元按2米直线计算；当以上功能单元部分未按标准尺寸制作时（非标尺寸），分标准部分+多出部分，标准部分还按以上方法计算，多出部分算为直线。

母线槽技术规范、图纸及其它需要说明的事项1、技术要求1.1 环境条件密集型母线使用环境要求见下表：1.2 使用环境的对产品的基本要求1.3 采用标准制造、检验、安装和验收满足下列标准：IEC 439-2.1987 《国际电工化协会标准》(国家电工标准)GB7251.2-1997 《母线干线系统-对母线槽的特殊要求》(国标)JB/T 9662-1999 《密集绝缘母线干线系统》(密集母线行业标准)JB 8511 《空气绝缘母线干线系统》GBJ 149-90 《电气装置安装工程母线装置施工及验收规范》GB4208 《外壳防护等级（IP代码）》GB5585.1~3 《电工用铜、铝及其合金母线》GB6892 《工业用铝合金热挤压型材》ENMABU1.1 《母线槽安装、维护标准》GB7251.1 《低压成套开关设备和控制设备第一部分：型式试验或部分型试验成套设备》GB7251.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》IEC439.2 《低压成套开关设备和控制设备第一部分：型式试验或部分型试验成套设备》IEC439.2 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》参考标准：美国UL857标准英国BS5486标准欧洲EN60439-1标准德国DIN VDE0660标准德国DIN EN50081标准1.4 结构与散热性(1)温升要求：（2）母线结构紧凑，设计合理，外形美观，外壳与导体紧密接触，整体散热。

母排间无明显空气间距，母线内部无空气流动，可以避免烟囱效应及导体与空气接触造成的氧化。

请投标人详细描述。

安装母线槽的外壳应采用铝镁合金，外壳可以作为50%相排的接地容量（必须提供第三方权威机构的试验报告）要求外壳通过1800小时抗盐雾腐蚀试验（必须附报告）。

（3）母线槽应有多种防护等级可选，本工程选用母线防护等级要求为IP55，且投标人应考虑环境的各种恶劣情况的发生，请在投标文件中详细阐述所能预想到的各种情况并提出相应的解决措施。

母线槽参数及技术要求1、密集型母线槽性能参数和要求1.1母线结构型式：密集母线；电压等级：380V 耐压等级：690V 1.2母线系统：交流TN-C系统1.3防护等级：IP55；额定频率：50HZ；额定绝缘电压：660AC；绝缘电阻：≥20MΩ1.4母线槽至少采用100%相线容量的N线，PE线要求不少于50%相线容量，允许采用铝导体外壳作为接地，但必须是可靠的，截面＞50%相线的外壳方式。

1.5母线槽必须保证110%额定电流下长期稳定运行。

1.6电流密度必须不大于2A/MM21.7地线系统采用先进的整体接地地线（地线将相线和中性线全部包裹在内，从而把直接带电部分完全隔离，同时阻断母线周围的磁路，以保证母线槽具有了可靠的接地性能，较小的电抗值，较强的抗谐波能力）。

1.8导体材料1.8.1母线槽A、B、C、N四相导体采用T2电解铜轧制的高导电率TMY电工硬铜排，符合国标，铜排纯度要求≥99.99%，导电率≥98.6%，电抗率≤0.00032Ωmm2/m，硬度HB≥65。

1.8.2铜排表面全长必须镀锡。

1.8.3中性线的材料、截面及制造工艺与相线相同，中性线等效截面应等于100%的相线等效截面。

1.8.4接地导体等效截面应不小于50%的相线等效截面母线接地。

1.9绝缘材料:1.9.1母线绝缘介质选用阻燃材料，绝缘等级及耐热等级达到A级或A级以上，能耐受150℃高温和-60℃的低温，在火灾时不释放有毒气体。

1.9.2绝缘材料采用整体包覆每相铜排的工艺，绝缘老化寿命达到30年以上。

1.9.3在长期处于-5℃～40℃的环境温度下，能保持其柔韧性和介电强度，不会老化。

介电强度≥80KV/mm，抗拉强度＞12Mpa。

1.9.4 投标人应提供绝缘材料的所有相关的检测报告。

1.10外壳材料:1.10.1为保证母线槽的强度和刚度及散热效果，母线槽系统外壳侧板采用带散热装置外壳，必须提供相应报告。

1.10.2采用全封闭形式，结构紧凑，配置灵活，动热稳定性好，有较强的抗内外力冲击能力。

母线槽技术规范以下为对本次招标货物和服务的要求，投标人应对以下要求作出偏差和响应说明，以及投标人认为需要的其他说明和承诺。

本次招标产品为全封闭式密集绝缘铜母线槽，具体技术规范要求如下：1．投标设备必须满足以下的标准与要求。

l）国家标准（GB7251．l— 2005）低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》2）国家标准（GB7251．2—2006）《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》3）国家标准（GB 4208－1993）外壳防护等级（IP代码）》4）国家标准（GB5585．1－1985）《电工用铜、铝及其合金母线第一部分：一般规定》5）机械行业标准（JB／T 9662－1999）《密集绝缘母线干线系统（密集绝缘母线槽）》6）国际电工委员会IEC439；2．提供的资质或认证文件的内容（不仅限于以下内容，并且按照新的规范、新的要求更新所需资料）。

1）注册资金不低于3000万，并需要提供证明文件及项目业绩；2）中国国家强制性产品认证CCC：本次投标的各个规格型号的母线槽产品（动力母线）必须通过国家强制性产品认证CCC，并提供有效的型式试验报告；3）质量控制体系：本次投标产品的生产厂家必须通过IS09001质量保证体系认证；4）环境管理体系：投标人应通过环境管理体系ISO14001认证：5）职业健康安全管理体系；投标人应通过OHSAS 18001：2007认证；6）投标人应具有“守合同，重信用”的资质或其他能够证明其具有良好履约信用的证明文件；7）提供主要原材料的产地及厂家名称；8）其他重要的检测报告或技术证书（如有的话）：a）产品样本及安装使用说明书；b）母线槽的其他电气、机械性能等检测报告；3．母线槽的电气技术规格要求1）额定工作电压：1000V AC，额定绝缘电压：1000V AC2）环境温度：－5℃一十40℃3）相对湿度：不大于90％（＋20℃时）4）海拔高度：2000米5）额定频率：50Hz6）绝缘电阻：相间绝缘电阻＞500M Ω；铜排与外壳之间电阻＞500 MΩ；4．投标单位应具备先进的生产设备，请提供主要生产及检测设备明细清单。

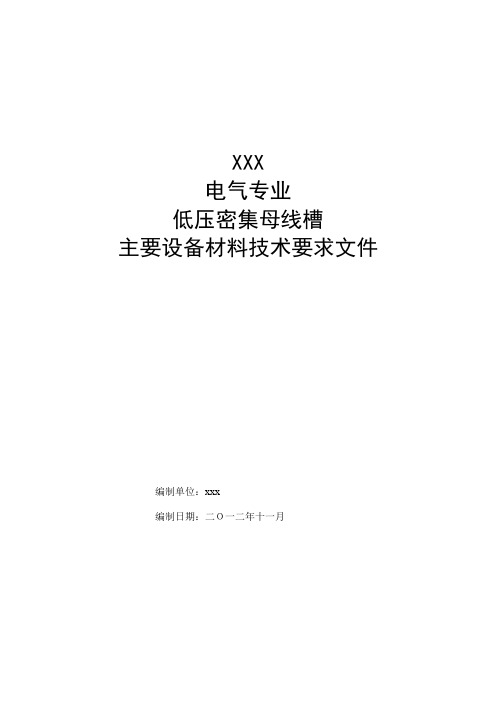

XXX电气专业低压密集母线槽主要设备材料技术要求文件编制单位：xxx编制日期：二Ｏ一二年十一月目录目录 (1)1 概述 (2)2 规范及标准 (2)3 型式试验要求 (2)4 母线槽工作环境条件 (2)5 母线槽的技术要求 (3)6 主要技术参数 (4)7 插接箱的技术要求 (5)8 母线槽与变压器及开关柜的接口 (6)9 使用寿命 (6)10 安装金具 (6)11 供货范围 (6)12 出厂试验 (6)13 销售支持和服务方案 (6)14 检验规则 (7)15质量保证 (8)16设计联络 (8)1 概述本技术要求为XXX项目母线槽招标文件的组成内容。

2 规范及标准母线槽制造、试验和验收除了应满足本技术规格书的要求外，还应符合但不限于如下标准：♦国标GB7251.1《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》♦国标GB7251.2《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》♦机械部行业标准JB/T9662–1999《密集绝缘干线系统（密集绝缘母线）》♦国际电工委员会标准IEC-439（等同与GB7251）♦国际工程机械协会NEMABU1.1《母线槽安装、维护标准》♦ISO9002、ISO9000或ISO14000质量体系的标准3 型式试验要求投标产品应提供国家权威机构出具有效的型式试验报告，产品通过的型式试验项目如下：♦机械负载试验♦温升试验♦短路强度试验♦保护电路连续性试验♦额定峰值耐受电流试验♦额定短时耐受电流试验♦防护等级耐受试验♦介电强度试验♦绝缘强度试验或冲击电压耐受试验♦验证电阻、电抗♦验证电气间隙和爬电距离4 母线槽工作环境条件♦环境温度：-5︒C至+50︒C♦相对湿度：日平均值不超过95%，月平均值不超过90 %（25︒C），相对湿度应符合GB7251.1-1997及GB7251.2-1997标准♦海拔高度：小于1000米♦额定工作电压：交流400V及以下♦额定频率：50Hz♦额定电流：1000A~1250A5 母线槽的技术要求全封闭式配电母线槽应设计合理，品质及性能必须优质、稳定和可靠。

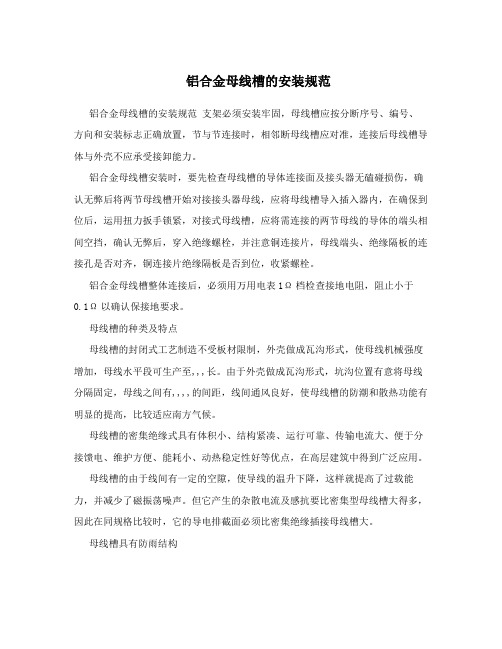

铝合金母线槽的安装规范铝合金母线槽的安装规范支架必须安装牢固，母线槽应按分断序号、编号、方向和安装标志正确放置，节与节连接时，相邻断母线槽应对准，连接后母线槽导体与外壳不应承受接卸能力。

铝合金母线槽安装时，要先检查母线槽的导体连接面及接头器无磕碰损伤，确认无弊后将两节母线槽开始对接接头器母线，应将母线槽导入插入器内，在确保到位后，运用扭力扳手锁紧，对接式母线槽，应将需连接的两节母线的导体的端头相间空挡，确认无弊后，穿入绝缘螺栓，并注意铜连接片，母线端头、绝缘隔板的连接孔是否对齐，铜连接片绝缘隔板是否到位，收紧螺栓。

铝合金母线槽整体连接后，必须用万用电表1Ω档检查接地电阻，阻止小于0.1Ω以确认保接地要求。

母线槽的种类及特点母线槽的封闭式工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，母线水平段可生产至,,,长。

由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定，母线之间有,,,,的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候。

母线槽的密集绝缘式具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点，在高层建筑中得到广泛应用。

母线槽的由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声。

但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。

母线槽具有防雨结构母线槽采用高强度高性能的绝缘予支持导电体，具有良好的抗短路电动性能，室外安装时，高压母线具有可靠的防雨结构，并有良好的接地保护系统，可以确保高压封闭母线长久安全可靠的运行。

母线槽作为一种新型配电导线应运而生,与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升.母线槽操作和维修保养应由专业安装人员进行;该人员应经过用电设备系统的送电、测试培训并且有较高的安全意识，并有齐全的安全防护(安全帽、工作服、安装用手套等)。

工作行为规范系列母线槽安全技术要求（标准、完整、实用、可修改）编号：FS-QG-48075母线槽安全技术要求Technical requirements for busway safety说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

摘要:密集型母线槽的结构为热塑阻燃套管和聚四氟乙烯双重绝缘，是无毒环保材料，而且耐高温、阻燃，具备安全可靠、安装方便、维护容易及承受机械、电和热应力的能力强。

技术要求响应书母线槽技术文章书1、密集型母线槽的结构为热塑阻燃套管和聚四氟乙烯双重绝缘，是无毒环保材料，而且耐高温、阻燃，具备安全可靠、安装方便、维护容易及承受机械、电和热应力的能力强。

2、母线槽水平或垂直安装时总长度超过80米时，在30—40米处做伸缩处理，过沉降缝或温度缝时做软处理。

3、插接部件及分线箱:a.插接式部件与母线槽机械连锁设置防误操作装置。

b.分线箱的插头与母线的机械联接安全可靠，操作方便。

技术要求响应书1、密集型母线槽的结构为热塑阻燃套管和聚四氟乙烯双重绝缘，是无毒环保材料，而且耐高温、阻燃，具备安全可靠、安装方便、维护容易及承受机械、电和热应力的能力强。

2、母线槽水平或垂直安装时总长度超过80米时，在30—40米处做伸缩处理，过沉降缝或温度缝时做软处理。

3、插接部件及分线箱:a.插接式部件与母线槽机械连锁设置防误操作装置。

b.分线箱的插头与母线的机械联接安全可靠，操作方便。

c.防护等级按图纸要求能达到IP54，IP31。

4、外壳材料符合图纸型号要求，导体材料为铜。

5、电气指标:5.1母线槽线制按图纸要求生产。

5.2额定工作电压380V，频率50Hz。

5.3额定工作电流按清单要求。

5.4额定短时耐受电流为50KA及额定峰值耐受电流为125KA。

5.5短路强度满足产品制造标准。

5.6额定绝缘电压:660V5.7绝缘电阻、电器间隙和爬电距离满足产品制造标准5.8母线槽防护等级符合图纸要求IP54。

母线槽技术规范（点击查看DOC格式） - 低压密集型母线设备技术规范低压密集型母线设备技术规范1(一般技术条件适用标准GB7251.2-1997GB/T9662-1999IEC439-152GB2900.19《电工名词术语:高电压试验技术和绝缘配合》 GB5465.2《电气设备用图形符号》GB191《包装储运图示标志》GB4205《控制电气设备的操作件标准运动方向》 GB156《额定电压》GB762《电气设备额定电流》GB1980《电气设备额定频率》GB5582《高压电力设备外绝缘的污秽等级》 GB4797.2《电工电子产品自然环境条件、海拔和气压、水深和水压》GB311.1《高压输变电设备的绝缘配合》GB311.2-6《高电压试验技术》GB4585.2《流系统用高压绝缘子人工污秽试验方法固体层法》GB7354《局部放电测量》GB11604《高压电器设备无线电干扰测试方法》 GB763《交流高压电器在长期工作时的发热》 GB2706《交流高压电器动、热稳定试验方法》 GB4728.1-13《电气图用图形符号》GB4025《电工成套装置中的指示灯和按钮的颜色》 GB4884《绝缘导线的标记》GB7159《电气技术中的文字符号制订通则》 GB1/T8349《金属封闭母线》GB1207《电压互感器》GB11021《电气绝缘的耐热性评定和分级》 GB12193《出口机械、电工、仪器仪表包装通用技术条件》 GB3910《铝及铝合金加工产品的化学成分》 ZBK11001《封闭母线》JB1580《铝制焊接容器技术条件》JB2420《户外防腐电工产品的条件》7.2.2.2环境条件安装使用地点高程: 海拔高程,2000m年平均湿度: 90%极端最高气温: 45?极端最低气温: -20?2(低压密集型母线技术要求a. 型式: 自冷式b. 设备规范: 见下表序号名称低压密集型母线1 额定电压(V) 380?10,2 最高电压(V) 6903 系统中性点接地方式不接地4 额定电流(A) 3150;4000;5000;63005 额定频率(HZ) 50,606 2s热稳定电流(KA) 807 动稳定电流(KA) 1758 导体允许温度(?) 909 冷却方式自冷10 导体材质铜11 相数 3(三相四线制)12 母线本体单片/每相13 工频耐压(KV) 42(干试)14 冲击耐压(KV) 7515 外壳材质优质冷轧板或铝合金 3.技术要求? 所提供密集型母线槽动热稳定性好，传输能力大，导电排采用99.99,优质铜排，铜排的选择符合GB5585标准，绝缘材料选择优质绝缘材料，绝缘性能好，耐火、老化寿命达四十年以上。

母线槽参数及技术要求1、密集型母线槽性能参数和要求1.1母线结构型式密集母线电压等级380V 耐压等级690V1.2母线系统交流TN-C系统1.3防护等级IP55额定频率50HZ额定绝缘电压660AC绝缘电阻≥20M Ω1.4母线槽至少采用100%相线容量的N线PE线要求不少于50%相线容量允许采用铝导体外壳作为接地但必须是可靠的截面50%相线的外壳方式。

1.5母线槽必须保证110%额定电流下长期稳定运行。

1.6电流密度必须不大于2A/MM21.7地线系统采用先进的整体接地地线地线将相线和中性线全部包裹在内从而把直接带电局部完全隔离同时阻断母线周围的磁路以保证母线槽具有了可靠的接地性能较小的电抗值较强的抗谐波能力。

1.8导体材料1.8.1母线槽A、B、C、N四相导体采用T2电解铜轧制的高导电率TMY电工硬铜排符合国标铜排纯度要求≥99.99%导电率≥98.6%电抗率≤0.00032Ωmm2/m硬度HB≥65。

1.8.2铜排外表全长必须镀锡。

1.8.3中性线的材料、截面及制造工艺与相线相同中性线等效截面应等于100%的相线等效截面。

1.8.4接地导体等效截面应不小于50%的相线等效截面母线接地。

1.9绝缘材料:1.9.1母线绝缘介质选用阻燃材料绝缘等级及耐热等级到达A级或A级以上能耐受150℃高温和-60℃的低温在火灾时不释放有毒气体。

1.9.2绝缘材料采用整体包覆每相铜排的工艺绝缘老化寿命到达30年以上。

1.9.3在长期处于-5℃40℃的环境温度下能保持其柔韧性和介电强度不会老化。

介电强度≥80KV/mm抗拉强度12Mpa。

1.9.4 投标人应提供绝缘材料的所有相关的检测报告。

1.10外壳材料:1.10.1为保证母线槽的强度和刚度及散热效果母线槽系统外壳侧板采用带散热装置外壳必须提供相应报告。

1.10.2采用全封闭形式结构紧凑配置灵活动热稳定性好有较强的抗内外力冲击能力。

1.10.3线槽外外表应作阳极氧化处理以到达良好的防腐蚀效果。

密集型低压母线槽技术要求1.1 供货方提供的资质或认证文件的内容。

(1)供货方必须是具备独立法人资格的国内生产企业，在中国大陆注册的外国独资或中外合资企业，有自己的母线槽生产工厂，不接受代工生产，母线槽工厂成立至少8年以上的经验，所提供的设备近两年至少有五个以上的单笔合同金额2000万元以上的合同订单，（需提供用户名单及联系电话）；(2)中国国家强制性产品认证CCC：本次各个规格型号的母线槽产品必须通过国家强制性产品认证CCC，并提供有效的型式试验报告；(3)质量保证体系：本次采用产品的生产厂家必须通过ISO9001质量保证体系认证；(4)环境管理体系：供货方应通过环境管理体系ISO14001 认证；(5)供货方应具有在最近两年内为国内、国外大型项目提供母线槽产品及服务的业绩记录，并请提供业绩表，项目规模以及项目联系人等信息；(6)负责本项目的督导、调试的专业工程师的名单及资质证明文件；(7)提供主要原材料的产地及厂家名称；(8)其他重要的检测报告或技术证书(如有的话)：1.2 如果本规范书中有某些没有提及的功能而供货方已经考虑到的，或者供货方有新的和更合理的建议，供货方应将其作为副件提供。

2. 主要技术要求2.1 要求采用三相五线TN-S系统的封闭式密集型铜母线槽。

2.2 设备必须满足以下的标准与要求。

（1）国家标准（GB7251.1）《低压成套开关设备和控制设备第一部分：型式试验和部发型式试验成套设备》（2）国家标准（GB7251.2）《低压成套开关设备和控制设备第二部分：对母线干线系统(母线槽)的特殊要求》（3）国家标准（GB 4208）《外壳防护等级(IP代码)》（4）国家标准（GB5585.1）《电工用铜、铝及其合金母线第一部分：一般规定》（5）机械行业标准（JB/T 9662）《密集绝缘母线干线系统(密集绝缘母线槽)》（6）ZBK36002《母线槽(母线干线系统)》（7）ZBK36003《密集绝缘母线槽》（8）国际电工委员会IEC4392.3母线槽的电气技术规格要求（1）额定工作电压：三相五线TN-S系统，AC380V/AC660V额定绝缘电压：AC600V/AC1000V及以上（2）环境温度：-5℃～+40℃（3）相对湿度：相对湿度95%（4）海拔高度：1000米（5）地震烈度：8度（6）相数：3（三相五线制，3L+N+PE）（7）额定频率：50-60Hz（8）额定电流：详见设计图纸（载流量技术和配置匹配核实、冗余度）（9）母线槽电气参数：a.)绝缘电阻：相间绝缘电阻≥500MΩb.)相与地间绝缘电阻≥500MΩc.)铜排与外壳之间电阻≥500MΩ额定峰值耐受电流与额定短时耐受电流之比≥2（10）防护等级：IP54及以上，户外与室内可能被水入侵之处防护等级为IP68;（11）冷却方式：自冷（12）温升：母线内各点的温升均匀，系统最高温升不超过70K；外壳温升不大于55K。
