现代控制理论知识点汇总Revised at 2 pm on December 25, 2020.第一章 控制系统的状态空间表达式１． 状态空间表达式 n 阶DuCx y Bu Ax x+=+= 1:⨯r u 1:⨯m y n n A ⨯: r n B ⨯: n m C ⨯:r m D ⨯:A 称为系统矩阵，描述系统内部状态之间的联系；Ｂ为输入（或控制）矩阵，表示输入对每个状态变量的作用情况；C 输出矩阵，表示输出与每个状态变量间的组成关系，Ｄ直接传递矩阵，表示输入对输出的直接传递关系。

２． 状态空间描述的特点①考虑了“输入－状态－输出”这一过程，它揭示了问题的本质，即输入引起了状态的变化，而状态决定了输出。

②状态方程和输出方程都是运动方程。

③状态变量个数等于系统包含的独立贮能元件的个数，n 阶系统有n 个状态变量可以选择。

④状态变量的选择不唯一。

⑤从便于控制系统的构成来说，把状态变量选为可测量或可观察的量更为合适。

⑥建立状态空间描述的步骤：a 选择状态变量；b 列写微分方程并化为状态变量的一阶微分方程组；c 将一阶微分方程组化为向量矩阵形式，即为状态空间描述。

⑦状态空间分析法是时域内的一种矩阵运算方法，特别适合于用计算机计算。

３． 模拟结构图（积分器 加法器 比例器）已知状态空间描述，绘制模拟结构图的步骤：积分器的数目应等于状态变量数，将他们画在适当的位置，每个积分器的输出表示相应的某个状态变量，然后根据状态空间表达式画出相应的加法器和比例器，最后用箭头将这些元件连接起来。

４． 状态空间表达式的建立① 由系统框图建立状态空间表达式：a 将各个环节（放大、积分、惯性等）变成相应的模拟结构图；b 每个积分器的输出选作i x ，输入则为i x；c 由模拟图写出状态方程和输出方程。

② 由系统的机理出发建立状态空间表达式：如电路系统。

通常选电容上的电压和电感上的电流作为状态变量。

利用KVL 和KCL 列微分方程，整理。

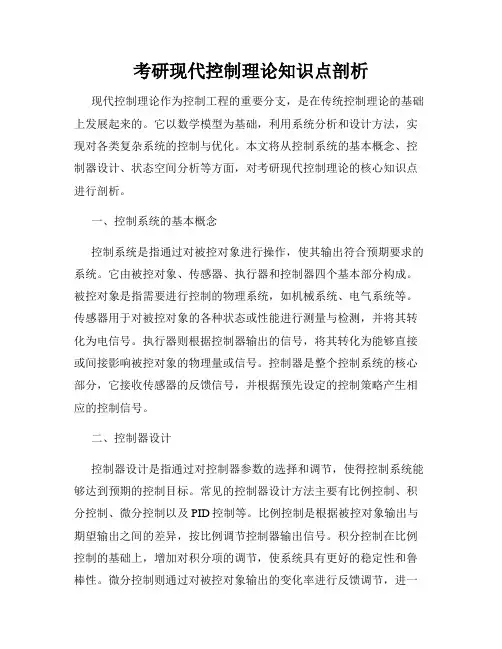

考研现代控制理论知识点剖析现代控制理论作为控制工程的重要分支，是在传统控制理论的基础上发展起来的。

它以数学模型为基础，利用系统分析和设计方法，实现对各类复杂系统的控制与优化。

本文将从控制系统的基本概念、控制器设计、状态空间分析等方面，对考研现代控制理论的核心知识点进行剖析。

一、控制系统的基本概念控制系统是指通过对被控对象进行操作，使其输出符合预期要求的系统。

它由被控对象、传感器、执行器和控制器四个基本部分构成。

被控对象是指需要进行控制的物理系统，如机械系统、电气系统等。

传感器用于对被控对象的各种状态或性能进行测量与检测，并将其转化为电信号。

执行器则根据控制器输出的信号，将其转化为能够直接或间接影响被控对象的物理量或信号。

控制器是整个控制系统的核心部分，它接收传感器的反馈信号，并根据预先设定的控制策略产生相应的控制信号。

二、控制器设计控制器设计是指通过对控制器参数的选择和调节，使得控制系统能够达到预期的控制目标。

常见的控制器设计方法主要有比例控制、积分控制、微分控制以及PID控制等。

比例控制是根据被控对象输出与期望输出之间的差异，按比例调节控制器输出信号。

积分控制在比例控制的基础上，增加对积分项的调节，使系统具有更好的稳定性和鲁棒性。

微分控制则通过对被控对象输出的变化率进行反馈调节，进一步提高系统响应速度和抗扰性。

PID控制则是综合了比例、积分和微分控制的优点，具有更广泛的应用范围和更好的控制性能。

三、状态空间分析状态空间分析是现代控制理论中的重要内容，它基于被控对象的状态变量，利用状态方程和输出方程描述系统的动态行为和输出特性。

状态方程是由被控对象的状态变量和外部输入所构成的一组常微分方程。

输出方程则将被控对象的状态变量与输出变量之间的关系表示出来。

通过状态空间分析，可以对系统的稳定性、可控性和可观测性等性质进行评估，并为控制器设计提供依据。

四、鲁棒控制鲁棒控制是现代控制理论中的另一个重要概念，它是指在系统参数变化或外部扰动存在的情况下，保持控制系统性能的一种控制策略。

现代控制理论HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1、什么是对偶系统，从传递函数矩阵，特征多项式和能控、能观性说明互为对偶的两个系统之间的关系。

答：定义：如果两个系统满足A2=A1T，B2=C1T,C2=B1T，则称这两个系统互为对偶函数。

互为对偶系统传递函数矩阵互为转置特征多项式相同，一个函数的能控性等价于另一个函数的能观性。

2、什么是状态观测器？简述构造状态观测器的原则。

答：系统的状态不易检测，以原系统的输入和输出为输入量构造，一动态系统，使其输出渐近于原系统状态，此动态系统为原系统的状态观测器。

原则：（1）观测器应以原系统的输入和输出为输入量；（2）原系统完全能观或不能观于系统是渐近稳定的；（3）观测器的输出状态应以足够快速度超近于原系统状态；（4）有尽可能低的维数，以便于物理实现。

3、说明应用李氏第二法判断非线性系统稳定性基本思想和方法步骤和局限性。

答：基本思想：从能量观点分析平衡状态的稳定性。

（1）如果系统受扰后，其运动总是伴随能量的减少，当达到平衡状态时，能量达到最小值，则此平衡状态渐近稳定：（2）如果系统不断从外界吸收能量，储能越来越大，那么这个平衡状态就是不稳定的：（3）如果系统的储能既不增加也不消耗，那么这个平衡状态时李亚普诺夫意义下的稳定。

方法步骤：定义一个正定的标量函数V（x）作为虚构的广义能量函数，然后根据V（x）=dV（x）/dt的符号特征来判别系统的稳定性。

局限性：李雅普诺夫函数V(x)的选取需要一定的经验和技巧。

4、举例说明系统状态稳定和输出稳定的关系。

答：关系：（1）状态稳定一定输出稳定，但输出稳定不一定状态稳定；（2）系统状态完全能观且能控=状态稳定与输出稳定等价。

举例：A的特征值 =-1 =1 所以状态不是渐进稳点的，W(s)的极点S=-1，所以输出稳点。

5、什么是实现问题什么是最小实现说明实现存在的条件。

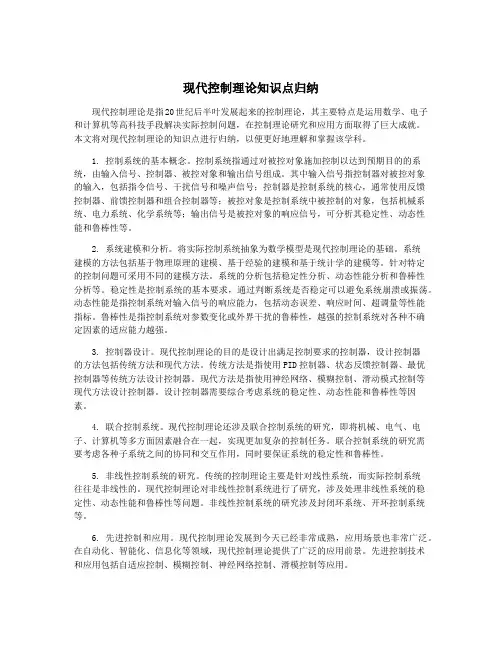

现代控制理论知识点归纳现代控制理论是指20世纪后半叶发展起来的控制理论，其主要特点是运用数学、电子和计算机等高科技手段解决实际控制问题，在控制理论研究和应用方面取得了巨大成就。

本文将对现代控制理论的知识点进行归纳，以便更好地理解和掌握该学科。

1. 控制系统的基本概念。

控制系统指通过对被控对象施加控制以达到预期目的的系统，由输入信号、控制器、被控对象和输出信号组成。

其中输入信号指控制器对被控对象的输入，包括指令信号、干扰信号和噪声信号；控制器是控制系统的核心，通常使用反馈控制器、前馈控制器和组合控制器等；被控对象是控制系统中被控制的对象，包括机械系统、电力系统、化学系统等；输出信号是被控对象的响应信号，可分析其稳定性、动态性能和鲁棒性等。

2. 系统建模和分析。

将实际控制系统抽象为数学模型是现代控制理论的基础。

系统建模的方法包括基于物理原理的建模、基于经验的建模和基于统计学的建模等。

针对特定的控制问题可采用不同的建模方法。

系统的分析包括稳定性分析、动态性能分析和鲁棒性分析等。

稳定性是控制系统的基本要求，通过判断系统是否稳定可以避免系统崩溃或振荡。

动态性能是指控制系统对输入信号的响应能力，包括动态误差、响应时间、超调量等性能指标。

鲁棒性是指控制系统对参数变化或外界干扰的鲁棒性，越强的控制系统对各种不确定因素的适应能力越强。

3. 控制器设计。

现代控制理论的目的是设计出满足控制要求的控制器，设计控制器的方法包括传统方法和现代方法。

传统方法是指使用PID控制器、状态反馈控制器、最优控制器等传统方法设计控制器。

现代方法是指使用神经网络、模糊控制、滑动模式控制等现代方法设计控制器。

设计控制器需要综合考虑系统的稳定性、动态性能和鲁棒性等因素。

4. 联合控制系统。

现代控制理论还涉及联合控制系统的研究，即将机械、电气、电子、计算机等多方面因素融合在一起，实现更加复杂的控制任务。

联合控制系统的研究需要考虑各种子系统之间的协同和交互作用，同时要保证系统的稳定性和鲁棒性。

《现代控制理论》教案大纲第一章：绪论1.1 课程背景与意义1.2 控制系统的基本概念1.3 控制理论的发展历程1.4 控制理论的应用领域第二章：控制系统数学模型2.1 连续控制系统数学模型2.2 离散控制系统数学模型2.3 状态空间描述2.4 系统矩阵的性质与运算第三章：线性系统的时域分析3.1 系统的稳定性3.2 系统的瞬时性3.3 系统的稳态性能3.4 系统的动态性能第四章：线性系统的频域分析4.1 频率响应的概念4.2 频率响应的性质4.3 系统频率响应的求取方法4.4 系统频域性能指标第五章：线性系统的校正与设计5.1 系统校正的基本概念5.2 常用校正器及其特性5.3 系统校正的方法5.4 系统校正实例分析第六章：非线性控制系统分析6.1 非线性系统的基本概念6.2 非线性系统的数学模型6.3 非线性系统的稳定性分析6.4 非线性系统的控制策略第七章：状态反馈与观测器设计7.1 状态反馈控制的基本原理7.2 状态反馈控制器的设计方法7.3 观测器的设计与分析7.4 状态反馈控制系统应用实例第八章：先进控制策略8.1 鲁棒控制8.2 自适应控制8.3 最优控制8.4 智能控制第九章：最优控制理论9.1 最优控制的基本概念9.2 线性二次调节器（LQR）9.3 离散时间最优控制9.4 最优控制的应用第十章：现代控制理论在工程应用10.1 现代控制理论在自动化领域的应用10.2 现代控制理论在控制中的应用10.3 现代控制理论在航空航天领域的应用10.4 现代控制理论在其他领域的应用第十一章：鲁棒控制理论11.1 鲁棒控制的基本概念11.2 鲁棒控制的设计方法11.3 鲁棒控制的应用实例11.4 鲁棒控制在实际系统中的性能评估第十二章：自适应控制理论12.1 自适应控制的基本概念12.2 自适应控制的设计方法12.3 自适应控制的应用实例12.4 自适应控制在复杂系统中的应用与挑战第十三章：数字控制系统设计13.1 数字控制系统的概述13.2 数字控制器的设计方法13.3 数字控制系统的仿真与实验13.4 数字控制系统在实际应用中的案例分析第十四章：控制系统中的计算机辅助设计14.1 计算机辅助设计的基本概念14.2 控制系统CAD工具与方法14.3 基于软件的控制系统设计与仿真14.4 控制系统CAD在现代工程中的应用案例第十五章：现代控制理论的前沿与发展15.1 现代控制理论的最新研究动态15.2 控制理论与其他领域的交叉融合15.3 未来控制理论的发展趋势15.4 控制理论在解决现实世界问题中的潜力与挑战重点和难点解析本《现代控制理论》教案大纲涵盖了现代控制理论的基本概念、方法与应用，分为十五个章节。

现代控制理论讲义第一章线性代数回顾1.1 引言动态系统是随着时间而变化的系统。

动态系统模型通常用一对差分方程来描述。

研究内容包括：系统的内部变量和输出对输入和初始状态的响应；如何通过系统的输入/输出（I/O）测量值来推断系统的内部特性；如何控制系统输入得到期望的系统性能，等等。

重点关注的是线性模型（在这类模型里，主要是定常模型，即线性定常模型），原因如下：z线性模型描述了微小操作导致的小扰动，多数的控制设计也是为了调节这种扰动。

z线性模型比非线性模型容易处理，可以找到系统、详细的设计方法。

z通过适当选取位置和形式，工程系统通常由工作在线性状态的模块组成，避免了非线性环节的引入。

线性代数是描述线性系统中多变量间相互作用的基本工具。

在本课程的最初部分（第4或5讲），通过研究几个最小二乘的问题，来回顾线性代数中“Ax=y”或线性方程的相关知识。

同时也有助于引入一些与动态系统相关的思想方法——例如：通过有限脉冲响应（FIR）线性时不变（LTI）离散时间（DT）系统I/O量测的回归处理，得到脉冲响应系数的估计。

之后，我们会详细讲解多输入多输出线性定常系统的表达形式、结构和特性。

线性代数中的特征值－特征向量（Aυ=λυ）是重点，会花费较多时间。

按照这种方法，在课程结尾，通过检查多输入多输出线性定常系统的控制设计、鲁棒性等方面的内容将学过的东西贯穿起来。

对于将来在系统、控制、估计、识别、信号处理和通信方面的工作来说，本课程的内容是有价值的基础知识。

下面列出了需要回顾的一些重要概念，请查阅你所熟悉的线性代数课本。

有一些思想可能是全新的（例如分块矩阵）。

1.2向量空间回顾向量空间的定义：向量，标量域，向量加法（满足结合律和交换律），标量乘法（满足结合律和分配律）；存在零向量0，使得对于任意的x有x＋0＝x，以及标准化条件0x＝0，1x＝x。

用定义判断下面前四个例子是向量空间，而第五、第六个不是向量空间：z。

z实数域上的实连续函数f（t），以及向量加法（将函数按对应点相加，f（t）＋g（t））和数乘（将函数乘上一个常数，a*f（t））的定义。

第一章1、输入-输出描述:通过建立系统输入输出间的数学关系来描述系统特性。
