第 1 页共 117 页滚动轴承基础知识篇第 2 页共 117 页1、滚动轴承基础知识１、滚动轴承的起源与发展慨述在上古时候无论做什么工都是人用肩挑、人抬的。
并没有轴承，随着人类社会的进步，在建设房屋和高大建筑物的时候，因为有些笨重的东西，比如运石头和花岗岩块，用肩挑和人台都是很困难的，就创造了用滚木拉运，随着社会的发展，后来有了滑动轴承（轴和轴瓦），由滑动轴承得以发展到滚动轴承。
新中国成立以前，全国仅在瓦房店有一家轴承制造厂（仅有磨工和装配），1951 年在哈尔滨建立了一家完整的滚动轴承厂，在第一个五年计划期间，又新建了我国第三家轴承厂——洛阳轴承厂。
从此，我国有了三家大型企业（轴承厂）。
初步形成了我国滚动轴承工业的基础，随着我国国民经济的蓬勃发展，先后在各省、市、自治区（除西藏外）又建立了五十四个大中型轴承生产企业。
再加上一些地方发展的小型私营企业，到八十年代中~九十年代初，我国轴承生产企业增加到三百多家将近四百家，近年来，我国私营企业蓬勃发展，轴承企业又增加到上千家。
目前，我国各类滚动轴承已能生产 280 多种结构， 720 多个尺寸系列， 4500 多个基本型号， 19000 多个品种的轴承，有 G、 E、 D、 C、 B（ P0、P6、 P5、P4、 P2）五种精度等级的轴承。
我国已能生产内径小到 0.6mm 的微型轴承。
大的外径达5m 的特大型轴承，重量达9.5t 的重型轴承，套圈最小壁厚为0.275mm 的薄壁柔性轴承以及高温、低温、高速、高真空、耐腐蚀、耐辐射、防磁等特殊工作条件下的轴承，有力地促进了国民经济和国防工业的发展。
２、滚动轴承的基本结构（一）基本结构滚动轴承是一种通用性很强的、标准化程度很高的基础件，由于各种机械有着不同的工作条件，对滚动轴承在负荷能力，结构和使用性能等方面都提出了不同的要求。
为此，滚动轴承就需要有各式各样的结构。
但最基本的结构是由四大元件组成：内圈、外圈、滚动体和保持架。
机械技术基础知识《轴承知识要点汇总》前言：轴承是一种基础机械元件，它是各种机械设备中不可或缺的部分。
在机械设备中，轴承的作用是减少机械零件之间的摩擦，支撑和指导运动部件。
轴承的种类非常多，根据轴承的结构和用途的不同，轴承可以分为多种类型，包括滚动轴承和滑动轴承等。
在本文中，我们将详细介绍轴承的类型、结构、工作原理、选型和安装、维护以及故障排除等方面的知识。
轴承是一种基础机械元件，它是各种机械设备中不可或缺的部分。
在机械设备中，轴承的作用是减少机械零件之间的摩擦，支撑和指导运动部件。
轴承的种类非常多，根据轴承的结构和用途的不同，轴承可以分为多种类型，包括滚动轴承和滑动轴承等。
在本文中，我们将详细介绍轴承的类型、结构、工作原理、选型和安装、维护以及故障排除等方面的知识。
一、轴承的类型1、滚动轴承滚动轴承是常见的一种轴承类型。
它通过滚动体在内外圈之间滚动来减少机械零件之间的摩擦，支撑和指导运动部件。
滚动轴承通常包括滚子轴承、球轴承和滑动轴承等。
（1）滚子轴承滚子轴承是由滚子组成的轴承，其滚动体通常为圆柱形或锥形。
滚子轴承具有较高的刚度和承载能力，广泛应用于各种高速和高精度的机械设备中。
滚子轴承具有较小的摩擦系数和较高的旋转精度，因此在需要高速度和高精度的机械设备中得到广泛应用，如汽车、电机、飞机等。
（2）球轴承球轴承是由球形滚动体组成的轴承，其广泛应用于各种中等速度和负载的机械设备中。
球轴承中的滚动体通常为钢球，其内外圈为球形，因此在接受径向和轴向载荷的同时，也能承受倾斜角度较小的偏离载荷。
球轴承有较小的摩擦系数和较高的旋转精度，因此在需要中等速度和负载的机械设备中应用广泛，如汽车、电机、农机等。
（3）滑动轴承滑动轴承是通过油膜来减少摩擦的轴承，通常应用于低速和重载的机械设备中。
滑动轴承通常包括滑动轴承和球面滑动轴承等。
其中，滑动轴承是利用润滑油膜在内外圈之间形成强制润滑的轴承，而球面滑动轴承则是由带有球形滑动面的外圈和带有球形滑动面的内圈组成的轴承，通常应用于各种较低速度和较高负载的机械设备中。
轴承基本知识第一节：滚动轴承在国民经济中的地位及发展概况一．定义轴承是支撑转轴或其他旋转件的零件、引导旋转运动并承受传递给支架的负荷。
二．分类按摩擦性质不同轴承可分为滚动轴承和滑动轴承两大类。
由于滚动轴承尺寸已国际标准化，具有互换性，不仅使用维修方便，而且便于专业化大批量生产。
三．应用领域汽车、拖拉机、机车车辆、船舶、飞机、雷达、机床、电机以及各种矿山、冶金、石化、农业、轻纺、工程、地质等机械仪器仪表上。
特别值得一提的是我国发射的神州系列载人飞船上，都使用有哈轴生产的轴承，哈轴的副总工程师、研究所所长等都参加了神州系列载人飞船发射成功的庆功、总结、表彰大会。
轴承的性能寿命在某种程度上决定了主机的性能、寿命、各项经济指标及可靠性。
第二节滚动轴承的基本结构滚动轴承是一种通用性很强、标准化程度很高的基础元件，它的基本结构由四大件组成——内圈、外圈、滚动体、保持架组成；推力轴承由轴圈、座圈、滚动体、保持架组成。
四大件的作用分别是：1.内圈（内套）：与轴紧配合、并与轴一起旋转（起支撑作用）。
2.外圈（外套）：通常与轴承座孔或机械部件壳体配合，起支撑作用。
但在某些应用场合、也有外圈旋转，内圈固定，或者内、外圈都旋转的。
3.滚动体借助保持架均匀地排列在内圈和外圈之间；它的大小和数量直接影响轴承的载荷能力和使用性能。
滚动体可分为：球、圆柱滚子、滚针、圆锥滚子、球面滚子等。
4.保持架将轴承中的一组滚动体等距离隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分配和润滑性能。
在推力轴承中、与轴紧配合并一起旋转的称为轴圈（或紧圈）、与轴承座孔或机械部件壳体配合起支撑作用的称为座圈（或活圈）。
第三节轴承标准外形尺寸及常用术语一.结构表面名称１.滚道：外圈上供钢球（或滚子）滚动的表面叫外沟（外滚道）。
内圈上供钢球（或滚子）滚动的表面叫内沟（内滚道）内沟、外沟均为工作表面。
２.内径和外径：内圈内孔表面的直径叫内径（ｄ）；外圈外表面的直径叫外径（Ｄ）。

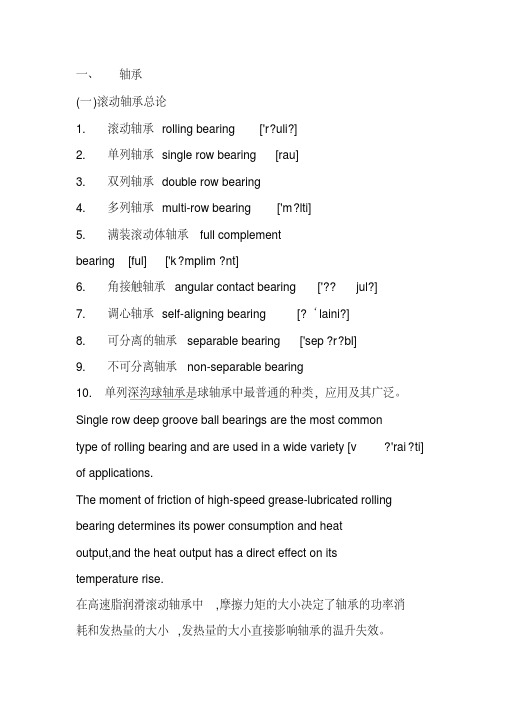

一、轴承(一)滚动轴承总论1. 滚动轴承 rolling bearing ['r?uli?]2. 单列轴承 single row bearing [rau]3. 双列轴承 double row bearing4. 多列轴承 multi-row bearing ['m?lti]5. 满装滚动体轴承 full complementbearing [ful] ['k?mplim?nt]6. 角接触轴承 angular contact bearing ['??ɡjul?]7. 调心轴承 self-aligning bearing [?‘laini?]8. 可分离的轴承 separable bearing ['sep?r?bl]9. 不可分离轴承 non-separable bearing10. 单列深沟球轴承是球轴承中最普通的种类，应用及其广泛。
Single row deep groove ball bearings are the most commontype of rolling bearing and are used in a wide variety [v?'rai?ti] of applications.The moment of friction of high-speed grease-lubricated rolling bearing determines its power consumption and heatoutput,and the heat output has a direct effect on itstemperature rise.在高速脂润滑滚动轴承中,摩擦力矩的大小决定了轴承的功率消耗和发热量的大小,发热量的大小直接影响轴承的温升失效。
轴承英语基础知识培训（二）(10.4.29)一、轴承(一)滚动轴承总论10. 英制轴承 inch bearing inch [int?]11. 开型轴承 open bearing open ['?up?n]12. 密封圈轴承 sealed bearing sealed [si:ld]13. 防尘盖轴承 shielded bearing shielded ['?i:ldid]14. 闭型轴承 capped bearing15. 预润滑轴承 prelubricatedbearing [pri:‘ljubrikeitid]16. 仪器精密轴承 instrument precisionbearing ['instrum?nt] [pri'si??n]17. 组配轴承 matched bearingSealed bearing system reduces clamping pressure and increases bearing life.密封的轴承系统减少夹持力并增加轴承寿命。
轴承基础知识培训轴承是一种重要的机械零件，广泛应用于各种机械设备中。
作为支撑旋转部件的关键元件，轴承的性能直接影响着机械设备的工作效率和使用寿命。
为了更好地了解和掌握轴承的基础知识，本文将为大家介绍轴承的种类、结构和选型等方面的内容。
一、轴承的种类轴承可以根据其滚动体的类型分为滚动轴承和滑动轴承两大类。
滚动轴承主要由内圈、外圈、滚动体和保持架组成，适用于高速旋转和轴向负荷较大的场合。
滑动轴承则是依靠润滑介质形成一层润滑膜，减小摩擦系数，适用于低速旋转和轴向负荷较小的场合。
二、轴承的结构不同类型的轴承在结构上也有所差异。
常见的滚动轴承包括深沟球轴承、角接触球轴承、圆柱滚子轴承和角接触球面轴承等。
滑动轴承则包括液体润滑轴承、气体润滑轴承和干摩擦轴承等。
每种轴承结构都有其独特的优势和适用场合，选择合适的轴承结构对于机械设备的运行至关重要。
三、轴承的选型在选择轴承时，需考虑到负荷类型、转速要求、工作环境和安装空间等因素。
根据轴承的负荷特性和径向载荷比值，确定所需的额定负荷。
同时，根据设备的运行转速确定轴承的额定转速，保证其在工作过程中能够稳定运行。
此外，还需考虑工作环境的温度、湿度和清洁度等因素，以及轴承的安装空间大小。
四、轴承的润滑轴承润滑是确保轴承正常运转的关键因素之一。
润滑方式可以分为润滑脂润滑和油润滑两种。
润滑脂润滑适用于低速、高温或难以润滑的场合，而油润滑适用于高速、连续运转的场合。
正确选择和使用润滑材料，并定期更换和维护润滑系统，可延长轴承的使用寿命，提高机械设备的工作效率。
五、轴承的维护定期检查和维护轴承是确保机械设备正常工作的重要环节。
维护轴承时，需检查轴承的外观状态、润滑情况和背隙等参数。
如发现轴承存在异常磨损、异响或温升等问题，应及时进行更换或修理。
同时，还应保持轴承工作环境的清洁，防止外部杂质进入轴承内部，影响其正常工作。
六、轴承故障及处理方法轴承在使用过程中可能会发生故障，如磨损、断裂和过热等问题。
我国轴承工业的发展历程中国是世界上最早发明滚动轴承的国家之一。
从考古文物与资料看,中国最古老的具有现代滚动轴承结构雏形的轴承,出现于公元前221～207年(秦朝)的今山西省永济县薛家崖村。
公元1280年(元朝)在中国古代的天文仪器上也使用了圆柱滚动支承.尽管历史上中国在滚动轴承技术领域曾走在世界文明的前列,但在旧中国轴承工业却十分落后。
新中国成立后,特别是本世纪七十年代以来,在改革开放的强大推动下,轴承工业进入了一个崭新的高质快速发展时期。
建国五十年来,中国轴承工业已取得举世瞩目的辉煌成就!轴承(滚动轴承简称)是机械工业使用广泛、要求严格的配套件和基础件, 被人们称为机械的关节。
由于使用范围广泛, 决定了轴承品种的多样性和复杂性。
由于要求严,决定了轴承质量和性能的重要性。
轴承制造业是一种精密的基础件制造业,它的精度以0.001毫米(mm)来衡量, 而普通机械零件的制造公差一般只有0.01mm。
电机的噪声和振动,在很大程度上取决于轴承质量;高精度机床主轴的摆差和温升,更是与轴承质量息息相关。
通讯卫星消旋装置中的轴承性能,直接影响其通讯效果;航天、航空中关键轴承发生故障, 就会造成严重的事故。
总之,工业、农业、国防、科学技术和家用电器等各个领域中的主机,其精度、性能、寿命、可靠性和各项经济指标,都与轴承有着密切的联系,而且轴承工业的发展还关系着我国重大技术装备的制造水平及机械设备的出口能力。
轴承在国民经济和国防建设中正在起着越来越重要的作用: 新中国建立前,轴承制造业几乎是一片空白。
机械设备配套和维修需要的轴承,基本上依赖进口。
当时,仅在辽宁省瓦房店和沈阳、上海及山西省长治等地有一些轴承厂、店,但能独立生产轴承四元件(内外套圈、滚动体和保持架)的工厂没有一家. 1949年,全国轴承年产量仅为13.8万套。
中国建立五十年来,轴承工业飞速发展,轴承品种从少到多, 产品质量和技术水平从低到高, 行业规模从小到大。
轴承基础知识
１,单列深沟球：
单列深沟球轴承由内圈、外圈、保持架和一列钢球组成,钢球与套圈滚道为点接触，滚道沟曲率半径略大于钢球半径，主要承受径向载荷,也可承受一定量的轴向负荷,该类轴承摩擦力矩小,最适合用于高速旋转、低噪音、低振动的场合.
单列深沟球轴承的主要型式有开式、非接触式、接触式等,目前常用的保持架为冲压钢板保持架,尼龙保持架也被广泛应用.
主要用途:
汽车:后轮、变速器、电气装置部件;
电气:通用电动机、家用电器;
其它:仪器、内燃机、建筑机械、铁路车辆、装卸搬运机械、农业机械、各种产业机械等.
2,角接触球轴承:
角接触球轴承可以同时承受径向载荷和轴向载荷,单列角接触球轴承只能承受单方向轴向载荷,常使用成对安装.常用的接触角15º、25º、40º.其接触角越大,轴向方向的承载能力就越大,接触角越小,则有利于高速旋转,一般高精度和高转速轴承通常取15º的接触角.
常用的保持架材质有黄铜、合成树脂等;
主要用途:
机床主轴、高频马达、高心分离机、小型汽车前轮、差速器小齿轮轴.
3,调心球轴承:
内圈有两条滚道,外圈的滚道呈球面,球面的曲率中心与轴承中心一致.内圈、球及保持架对外圈可以相对自由的倾斜.外圈滚道呈球面型,具有自动调心性,可以自由调整因轴或外壳的挠曲或不同心引起的轴心不正.
调心球轴承有圆柱孔和圆锥孔两种结构.保持架的材质有钢质、合成树脂等.
主要用途:纺织机械传动轴等.
4,圆柱滚子轴承:
圆柱滚子轴承与滚道为线接触,承载能力大,主要承受径向载荷.滚动体与套圈挡边摩擦小,适用于高速旋转,该轴承内圈、外圈或分离.
圆柱滚子轴承作了如下改进：
1, 在外形尺寸不变的情况下，加大滚子直径和长度，提高了轴承的径向承载能力；
2, 套圈滚道和滚子母线带凸度，减小或消除了边缘应力集中，提高了轴承寿命；
3, 采用小角度斜挡边和球形滚子端面，改善了滚子与挡边接触的润滑条件，提高了轴承的轴向承载能力；
4, 保持架材料越来越多地采用玻璃纤维增强的聚酰胺，减轻了轴承重量。
轴承分类:
单列:NU 、NJ 、NUP 、N 、NF;
双列:NNU 、NN ;
适用于承受载荷与冲击载荷,也适用于高速旋转.
常用的保持架:
钢板冲压保持架(Z型) 、铜合金切制保持架、销式保持架、合成树脂型保持架.
主要用途:
中型及大型电动机、发电机、内燃机、燃汽轮机、机床主轴、减速装置、装卸搬运机械、各类产业机械.
5,圆锥滚子轴承:
单列圆锥轴承可承受径向载荷与单向轴向载荷;双列轴承可承受径向载荷与双向轴向载荷,适用于承受重载荷与冲击载荷.
按接触角的不同,可分为小锥角、中锥角、大锥角三种,接触角越大轴向载荷能力也越大.
圆锥滚子轴承外圈可分离,易组装,在安装使用过程中可以调节轴向游隙,也可以预过盈安装.一般情况下,圆锥轴承成对使用.
采用的保持架:
钢板冲压保持架、合成树脂成形保持架、销式保持架;
主要用途:
汽车:前轮、后轮、变速器、差速器小齿轮轴、机床主轴、建筑机械、农业机械、齿轮减速装置、轧钢机辊颈及减速装置;
6,调心滚子轴承:
该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子。
由于外圈滚道的圆弧中心与轴承中心一致，具有调心性能。
因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，而不增加轴承的负担。
可承受径向载荷与双向轴向载荷。
特别是径向载荷能力大，可承受重载荷与冲击载荷，圆锥孔轴承通过使用紧固件或退卸套可便于轴上的装拆。
采用的保持架：铜合金切制保持架、钢板冲压保持架、销式保持架、合成树脂成形保持架。
主要用途：
造纸机械、减速装置、铁路车辆车轴、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速成机。
7，单向推力球轴承：
由带滚道的垫圈形滚道圈与球和保持架组件构成，与轴配合的滚道圈称做轴圈，与外壳配合的滚道圈称做座圈。
单向轴承可承受单向轴向载荷，双向轴承可承受双向轴向载荷。
主要采用的保持架主要有：
钢板冲压保持架、铜合金或酚醛树脂切制保持架、合成树脂成形保持架。
主要用途：
汽车转向销、机床主轴；
8，推力调心滚子轴承：
该类轴承滚子为球面型，由于座圈滚道面呈球面，具有调心性能球面滚子倾斜排列，因此可允许轴有若干倾斜。
轴向载荷能力非常大，在承受轴向载荷的同时还可承受若干径向载荷，使用时一般采用油润滑。
采用的保持架主要有：铜合金切制保持架。
主要用途：
水力发电机、立式电动机、船舶用螺旋轴、塔吊、挤压机等。
9，滚针轴承：
滚针轴承是特殊的圆柱滚子轴承，其滚针为直径与长度之比在1：2.5和1：10中组装着很多长度为直径3-10倍的细长滚针，结构紧凑、滚针内接圆径和轴承的外径比较小，所以具有较大的径向载荷能力。
滚针轴承为轴向游动轴承，其径向结构十分紧凑，因而适别适用于径向安装空间小的支承结构。
无保持架滚针轴承只能用作低速或回转运动的支承。
滚针轴承的分类：
外圈为特殊合金钢板制成的冲压外圈滚针轴承；
切削套圈的实体外圈滚针轴承；
无套圈的保持架各滚针组件及滚轮滚针结构的轴承；。
