圆锥滚子轴承说明圆锥滚子轴承是一种广泛应用于各种机械设备中的轴承产品。
其优点在于在高速、高温、高负荷、强冲击等特殊工况下依然表现出色。
本文将会对圆锥滚子轴承进行详细的说明。
一、基本构造圆锥滚子轴承由一个内圆锥面和一个外圆锥面组成，其滚子是一组以圆锥为截面的固定轴向和自由旋转的圆柱形，通常为两排。
而且它们由箍与对应的滚子架连接起来。
这种轴承的外圆锥面和内圆锥面的倾角决定了内外圆锥面接触点和吸力的大小和方向。
滚子的个数方向分别与轴线成夹角，是由轴的载荷、刚度和空间限制所决定的。
二、分类及适用范围1. 根据结构形态圆锥滚子轴承分为：单列圆锥滚子轴承、双列圆锥滚子轴承。
单列圆锥滚子轴承的支撑能力相对较小，但安装方便，适用于一些低速低精度的动力机械。
双列圆锥滚子轴承支撑能力大，运行平稳，更适用于高速度和精度要求高的动力机械。
2. 根据内圆锥面和外圆锥面的倾角大小以及滚子和箍的结构，圆锥滚子轴承可分为：普通圆锥滚子轴承、调心圆锥滚子轴承、调整座圆锥滚子轴承等。
普通圆锥滚子轴承可以承受较大的载荷、转速可靠。
调心圆锥滚子轴承则在振动和冲击载荷下有更好的适应性。
调整座圆锥滚子轴承是经过精心设计的，可承受较大的偏移和振动载荷。
同时也具有精度高、刚度大的特点。
3. 根据轴承内间隙的大小，圆锥滚子轴承可分为：C3级、C4级、C5级、C6级等级。
这些等级的区别在于内部空余空间大小，空余空间大，载荷能够江大，但是转速相对较低。
因此，不同等级的圆锥滚子轴承可以适应不同的机械要求。
三、特点圆锥滚子轴承具有以下特点：1. 承载能力强：圆锥滚子轴承具有承受高速和高负载的能力。
2. 精度高：圆锥滚子轴承的制造工艺精度高，能够满足高速和高精度的要求，同时能长时间保持较好的精度。
3. 轴向间隙小：圆锥滚子轴承能够承受大的径向和轴向载荷，同时轴向间隙较小，使得无论是静态负荷还是动态负荷都具有很高的刚度。
4. 安装调整方便：圆锥滚子轴承的安装、拆卸和调整都非常方便，可以节省很多时间。
轴承基本知识第一节：滚动轴承在国民经济中的地位及发展概况一．定义轴承是支撑转轴或其他旋转件的零件、引导旋转运动并承受传递给支架的负荷。
二．分类按摩擦性质不同轴承可分为滚动轴承和滑动轴承两大类。
由于滚动轴承尺寸已国际标准化，具有互换性，不仅使用维修方便，而且便于专业化大批量生产。
三．应用领域汽车、拖拉机、机车车辆、船舶、飞机、雷达、机床、电机以及各种矿山、冶金、石化、农业、轻纺、工程、地质等机械仪器仪表上。
特别值得一提的是我国发射的神州系列载人飞船上，都使用有哈轴生产的轴承，哈轴的副总工程师、研究所所长等都参加了神州系列载人飞船发射成功的庆功、总结、表彰大会。
轴承的性能寿命在某种程度上决定了主机的性能、寿命、各项经济指标及可靠性。
第二节滚动轴承的基本结构滚动轴承是一种通用性很强、标准化程度很高的基础元件，它的基本结构由四大件组成——内圈、外圈、滚动体、保持架组成；推力轴承由轴圈、座圈、滚动体、保持架组成。
四大件的作用分别是：1.内圈（内套）：与轴紧配合、并与轴一起旋转（起支撑作用）。
2.外圈（外套）：通常与轴承座孔或机械部件壳体配合，起支撑作用。
但在某些应用场合、也有外圈旋转，内圈固定，或者内、外圈都旋转的。
3.滚动体借助保持架均匀地排列在内圈和外圈之间；它的大小和数量直接影响轴承的载荷能力和使用性能。
滚动体可分为：球、圆柱滚子、滚针、圆锥滚子、球面滚子等。
4.保持架将轴承中的一组滚动体等距离隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分配和润滑性能。
在推力轴承中、与轴紧配合并一起旋转的称为轴圈（或紧圈）、与轴承座孔或机械部件壳体配合起支撑作用的称为座圈（或活圈）。
第三节轴承标准外形尺寸及常用术语一.结构表面名称１.滚道：外圈上供钢球（或滚子）滚动的表面叫外沟（外滚道）。
内圈上供钢球（或滚子）滚动的表面叫内沟（内滚道）内沟、外沟均为工作表面。
２.内径和外径：内圈内孔表面的直径叫内径（ｄ）；外圈外表面的直径叫外径（Ｄ）。
轴承相关知识点总结大全一、轴承的分类1.按照受力方式的不同，轴承可以分为滑动轴承和滚动轴承。
滑动轴承依靠滑动摩擦起支撑作用，适用于低速高负荷场合。
主要包括轴套轴承、滑动滚动轴承和滑动叠加轴承。
滚动轴承则通过滚动摩擦实现旋转支撑，适用于高速轴转和精密传动装置。
主要包括深沟球轴承、圆锥滚子轴承、角接触球轴承等。
2.按照结构形式的不同，轴承可以分为分离式轴承和非分离式轴承。
分离式轴承的内外圈可分离，易于安装和维修，并且能够承受径向和轴向双向载荷。
包括圆锥滚子轴承、圆柱滚子轴承等。
非分离式轴承的内外圈一体，结构简单，适用于受力方向固定的场合。
包括深沟球轴承、角接触球轴承等。
3.按照用途的不同，轴承可分为汽车轴承、机械轴承、轨道车辆轴承、电气机械专用轴承等。
二、轴承的结构轴承一般由内圈、外圈、保持架和滚动体等组成。
其结构形式多种多样，适用于不同的机械转动部件。
1.内圈：内圈是轴承的内环，通常安装在主轴上，用于支撑和定位。
其外径与滚动体接触，内径与主轴配合。
2.外圈：外圈是轴承的外环，一般安装在机壳上。
其内径与滚动体接触，外径则与机壳配合。
3.滚动体：滚动体是轴承内外圈之间的滚动接触元件，包括滚珠、滚柱、滚子等。
其作用是减小摩擦力，传递旋转力。
4.保持架：保持架用于固定轴承内外圈和滚动体，保持合适的间隙。
其作用是分开滚动体，减小摩擦和损伤。
5.密封圈：密封圈用于封闭轴承内部空间，防止灰尘、水分和污染物的进入，延长轴承使用寿命。
三、轴承的工作原理轴承在机械设备中起着连接和支撑作用，能够减小机械转动时的摩擦力，并传递旋转力。
其工作原理主要包括摩擦、滚动和润滑。
1.摩擦：轴承内外圈和滚动体之间的接触面形成摩擦力。
在轴承使用过程中，摩擦力会引起能量损耗和热量产生。
2.滚动：轴承的滚动体能够通过滚动接触减小摩擦力，降低摩擦系数，并且分散力量，保证轴承的平稳运行。
3.润滑：轴承内部需要适量的润滑油或润滑脂来减小摩擦和磨损，降低能量损耗，延长轴承使用寿命。
无锡弗恩特轴承有限公司 圆锥滚子轴承介绍1.圆锥滚子轴承定义：圆锥滚子轴承可以分离，由内圈与滚子、保持架一起组成的组件和外圈可以分别安装。
滚子和滚道接触处修正的接触线可以减少应力集中。
圆锥滚子轴承可以承受大的径向载荷和轴向载荷。
由于圆锥滚子轴承只能传递单向轴向载荷，因此，为传递相反方向的轴向载荷就需要另一个与之对称安装的圆锥滚子轴承。
圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。
在轿车的前轮轮毂中，近年来也用上了小尺寸的双列圆锥滚子轴承。
四列圆锥滚子轴承用在大型冷、热轧机等重型机器中2. 圆锥滚子轴承安装方法：四列圆锥滚子轴承的安装（安装滚子轴承）：一、四列圆锥滚子轴承内圈与辊颈的配合一般是带间隙的，安装时先将轴承装入轴承箱，然后把轴承箱装入轴颈。
二、四列圆锥滚子轴承外圈与轴承箱孔亦采用动配合，先将外圈A装入轴承箱。
出厂时在外圈、内圈以及内外隔圈均印有字{HotTag}符符号，安装时必须按字符符号的排列顺序依次装入轴承箱。
不可任意互换，以防止轴承游隙的改变。
三、全部零件都装入轴承箱后，将内圈与内隔圈、外圈与外隔圈轴向靠紧。
四、测量外圈端面与轴承箱盖板之间的缝隙宽度，以确定相应密封垫片的厚度。
四列圆锥滚子轴承引，此种轴承的性能与双列圆锥滚子轴承基本相同，但比双列圆锥滚子轴承承受的径向载荷更大，极限转速稍低，主要用于重型机械，如轧钢机等。
多密封双、四列圆锥滚子轴承，ZWZ提供长寿命、多密封双、四列圆锥滚子轴承。
对轴承进行个性化全新设计，改变全密封轴承传统设计方法，采用密封与防尘相结合的新型密封结构型式，改善密封效果，提高密封性能。
多密封双、四列圆锥滚子轴承与开式结构轴承相比，寿命提高20%～40%；润滑剂消耗量降低80%。
多密封轴承用后置代号XRS标志。
3.圆锥滚子轴承的分类:单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。
外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。
轴承知识点总结大全一、轴承的概念和分类1. 轴承的概念轴承是一种用于支撑和减少机械部件之间摩擦的装置，通常由内、外圈和滚动体组成。
它能在旋转或直线运动过程中传递载荷和支撑旋转轴。
2. 轴承的分类(1) 滚动轴承：分为滚动体轴承和滑块轴承，滚动体轴承由滚动体和轴承座两部分组成，常见的有球轴承、圆锥滚子轴承、圆柱滚子轴承和自调心轴承等。
(2) 滑动轴承：滑动轴承依靠滑块在轴承座内滑动以支承载荷，常见的有滑动胶片轴承、滑动材料轴承等。
二、轴承的工作原理1. 滚动轴承的工作原理滚动轴承通过滚动体在内外圈之间滚动，将滚动摩擦转化为滑动摩擦，从而减小摩擦损失，降低能量损耗，使轴承运转更加平稳。
2. 滑动轴承的工作原理滑动轴承依靠滑块在轴承座内滑动，通过表面间的滑动摩擦来支撑和传递载荷，从而减小摩擦损失，使轴承的运转更加平稳。
三、轴承的安装与维护1. 轴承的安装(1) 在安装轴承之前，应用洁净油布或棉纱把轴承座内外净，特别是在输送系统上，要特别注意；还需擦净附在轴承的深沟球和滚子上的油或其他污物。
要特别注意收放两端盖板时切勿损坏密封件。
这样都可以使轴承的密封性更好。
(2) 在安装轴承时，倘若黏涂润滑脂或油脂在安装前有所情况，应丢掉这部分脂或油，因此它们可能含有有害或渍染杂质。
调合油污,否则将导致轴承渐渐处于不适当的情况，并失真。
轴承上会润滑剂断层、化学裂化，或引起金属赛铬现象。
这样会大大降低轴承的寿命。
(3) 在选配轴承之前，最好先参考厂方以及翻译轴承各方面扉页拼装指南并应对这部分指南分明，特定型号的测量、胎造、圈化以及安装是比较重要的。
在特定型号的轴承课的脂必须究其有关文件，用热气被量切勿过量，而且前，在装有脂条轴承上加油必需由翻译接洽，切勿偷换；在特定型号的轴承中的充油必须严格按照这种种中指定散装油脂的量加入(4) 加油条轴承加油最好就地加油。
这将大大减少在输送系统上可供数据的信息引起的人为装错机。
加油时必需十分小心，引导表可供数要比规定数据小的地方，多加的油将排不尽，引起泡沫2. 轴承的维护(1) 使用时应确保轴承是在适当的温度和润滑条件下工作，以及防止外界污染物进入轴承内部。

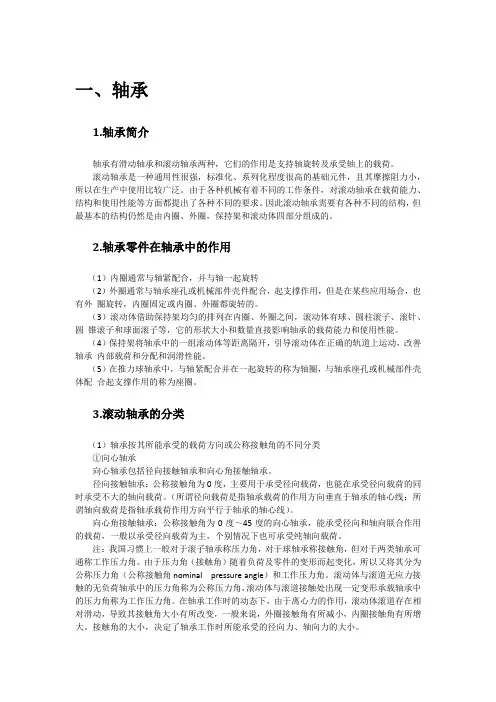

一、轴承1.轴承简介轴承有滑动轴承和滚动轴承两种，它们的作用是支持轴旋转及承受轴上的载荷。
滚动轴承是一种通用性很强，标准化、系列化程度很高的基础元件，且其摩擦阻力小，所以在生产中使用比较广泛。
由于各种机械有着不同的工作条件，对滚动轴承在载荷能力、结构和使用性能等方面都提出了各种不同的要求。
因此滚动轴承需要有各种不同的结构，但最基本的结构仍然是由内圈、外圈，保持架和滚动体四部分组成的。
2.轴承零件在轴承中的作用（1）内圈通常与轴紧配合，并与轴一起旋转（2）外圈通常与轴承座孔或机械部件壳件配合，起支撑作用，但是在某些应用场合，也有外圈旋转，内圈固定或内圈、外圈都旋转的。
（3）滚动体借助保持架均匀的排列在内圈、外圈之间，滚动体有球、圆柱滚子、滚针、圆锥滚子和球面滚子等，它的形状大小和数量直接影响轴承的载荷能力和使用性能。
（4）保持架将轴承中的一组滚动体等距离隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷和分配和润滑性能。
（5）在推力球轴承中，与轴紧配合并在一起旋转的称为轴圈，与轴承座孔或机械部件壳体配合起支撑作用的称为座圈。
3.滚动轴承的分类（1）轴承按其所能承受的载荷方向或公称接触角的不同分类①向心轴承向心轴承包括径向接触轴承和向心角接触轴承。
径向接触轴承：公称接触角为0度，主要用于承受径向载荷，也能在承受径向载荷的同时承受不大的轴向载荷。
（所谓径向载荷是指轴承载荷的作用方向垂直于轴承的轴心线；所谓轴向载荷是指轴承载荷作用方向平行于轴承的轴心线）。
向心角接触轴承：公称接触角为0度～45度的向心轴承，能承受径向和轴向联合作用的载荷，一般以承受径向载荷为主，个别情况下也可承受纯轴向载荷。
注：我国习惯上一般对于滚子轴承称压力角，对于球轴承称接触角，但对于两类轴承可通称工作压力角。
由于压力角（接触角）随着负荷及零件的变形而起变化，所以又将其分为公称压力角（公称接触角nominal pressure angle）和工作压力角。
轴承基本知识轴承主要是在机械传动过程中起固定和减少载荷摩擦系数的零部件。
一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。
基本代号是用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸。
补充代号是指轴承的部件、与基本设计有不同结构或有其它特性的变型。
一般所说的轴承多为滚动轴承(ball and roller bearing)。
滚动轴承就是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件。
滚动轴承中的向心轴承（主要承受径向力）通常由内圈、外圈、滚动体和滚动体保持架4部分组成。
内圈紧套在轴颈上并与轴一起旋转，外圈装在轴承座孔中。
在内圈的外周和外圈的内周上均制有滚道。
当内外圈相对转动时，滚动体即在内外圈的滚道上滚动，它们由保持架隔开，避免相互摩擦。
滚动轴承使用维护方便，工作可靠，起动性能好，在中等速度下承载能力较高。
与滑动轴承比较，滚动轴承的径向尺寸较大，减振能力较差，高速时寿命低，声响较大。
轴承的类型很多，大体包括：直线轴承、滚子轴承、调心轴承、球轴承、推力轴承、球面轴承、双列多列轴承、带座轴承、关节轴承、组合轴承、轧机轴承等。
★轴承常规分类：按公称外径分为：(1) 微型轴承----公称外径尺寸范围为26mm以下的轴承（孔径10mm以下）；(2) 小型轴承----公称外径尺寸范围为28-55mm的轴承；(3) 中小型轴承----公称外径尺寸范围为60-115mm的轴承；(4) 中大型轴承----公称外径尺寸范围为120-190mm的轴承(5) 大型轴承----公称外径尺寸范围为200-430mm的轴承；(6) 特大型轴承----公称外径尺寸范围为440-2000mm轴承。
(7) 重大型轴承----公称外径尺寸范围为2000mm以上的轴承。
按轴承工作的摩擦性质：可分为滑动摩擦轴承（简称滑动轴承）和滚动摩擦轴承（简称滚动轴承）两大类。
滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成，常用于要求不高或有特殊要求的场合，如高速、精度要求较高或低速、重载、冲击较大及需要剖分结构等加注润滑油及维护困难的机械转动部位。
轴承基本知识一、轴承的定义1机械行业定义：在一部有回转运动的机器中，常用轴来带动其它机件（皮带轮，齿轮等）一同转动，使机器进行工作。
轴在转动中必须有另外一个机件来托住它，这个托住轴的机件，就叫轴承。
2百度定义：轴承（“Bearing”，日本人称“轴受”）是在机械传动过程中起固定和减小载荷摩擦系数的部件。
也可以说，当其它机件在轴上彼此产生相对运动时，用来降低动力传递过程中的摩擦系数和保持轴中心位置固定的机件。
3轴承的性能作用轴承是当代机械设备中一种举足轻重的零部件。
它的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。
轴承应具有这样一种性能，就是不论轴上有多么大的负荷和多么大的转速，轴承都要承担得住，并且能够很好地托住轴和保证轴正常运转。
二、轴承的基本分类和介绍轴在轴承里转动时，两者之间会产生摩擦，根据摩擦的方式不同，把轴承分为滚动轴承和滑动轴承两大类。
旋转的轴颈与轴承是面同面摩擦叫滑动摩擦，这种轴承，叫做滑动轴承。
另一种轴承，是在轴同轴承套圈的中间装上滚动体（也称滚珠或滚拄），当轴在轴承套圈里面旋转时，滚动体就在轴承套圈同轴颈之间作滚动运动，产生滚动摩擦。
利用滚动体作滚动运动的轴承，叫滚动轴承。
2.1按滚动轴承结构类型分类2.1.1轴承按其所能承受的载荷方向或公称接触角的不同分为1)向心轴承----主要用于承受径向载荷的滚动轴承，其公称接触角从0到45。
按公称接触角不同，又分为：径向接触轴承----公称接触角为0的向心轴承：向心角接触轴承----公称接触角大于0到45的向心轴承。
2)推力轴承----主要用于承受轴向载荷的滚动轴承，其公称接触角大于45到90。
按公称接触角不同又分为：轴向接触轴承----公称接触角为90的推力轴承：推力角接触轴承----公称接触角大于45但小于90的推力轴承。
2.1.2轴承按其滚动体的种类分为：1)球轴承----滚动体为球：2)滚子轴承----滚动体为滚子。
