【CN209730361U】一种新型的多接口端子对【专利】

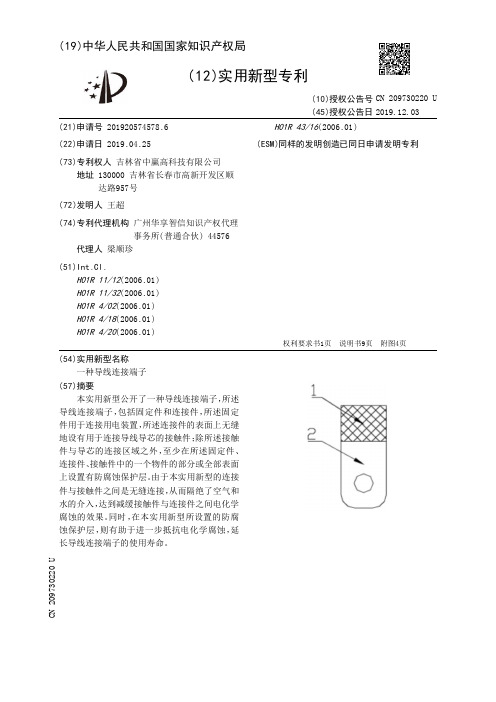

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920574578.6(22)申请日 2019.04.25(73)专利权人 吉林省中赢高科技有限公司地址 130000 吉林省长春市高新开发区顺达路957号(72)发明人 王超　(74)专利代理机构 广州华享智信知识产权代理事务所(普通合伙) 44576代理人 梁顺珍(51)Int.Cl.H01R 11/12(2006.01)H01R 11/32(2006.01)H01R 4/02(2006.01)H01R 4/18(2006.01)H01R 4/20(2006.01)H01R 43/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种导线连接端子(57)摘要本实用新型公开了一种导线连接端子，所述导线连接端子，包括固定件和连接件，所述固定件用于连接用电装置，所述连接件的表面上无缝地设有用于连接导线导芯的接触件；除所述接触件与导芯的连接区域之外，至少在所述固定件、连接件、接触件中的一个物件的部分或全部表面上设置有防腐蚀保护层。

由于本实用新型的连接件与接触件之间是无缝连接，从而隔绝了空气和水的介入，达到减缓接触件与连接件之间电化学腐蚀的效果。

同时，在本实用新型所设置的防腐蚀保护层，则有助于进一步抵抗电化学腐蚀，延长导线连接端子的使用寿命。

权利要求书1页 说明书9页 附图4页CN 209730220 U 2019.12.03C N 209730220U权　利　要　求　书1/1页CN 209730220 U1.一种导线连接端子，包括固定件和连接件，其特征在于：所述固定件用于连接用电装置，所述连接件的表面上无缝地设有用于连接导线导芯的接触件；至少在所述固定件、连接件、接触件中的一个物件的部分或全部表面上设置有防腐蚀保护层。

2.根据权利要求1所述的导线连接端子，其特征在于：所述连接件呈平板状结构或U形结构或优弧状结构或圆筒状结构或碗状结构或多边形结构。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920316374.2(22)申请日 2019.03.13(73)专利权人 深圳市康奈特新能源有限公司地址 518000 广东省深圳市龙华区观湖街道松元厦社区大布头路321号厂房四101(72)发明人 周文忠　(51)Int.Cl.H01R 11/11(2006.01)(54)实用新型名称一种一进两出贯通式端子(57)摘要本实用新型涉及一种一进两出贯通式端子，包括安装面板，安装壳体，其特征在于：所述的安装面板上设有多个限位挡板和隔断挡板，所述的安装壳体上设有槽口，所述的安装壳体安装在隔断挡板之间，所述的槽口卡合在限位挡板上，所述的安装壳体为中空状，所述的安装壳体内安装有连接端子。

本实用新型通过一进两出贯通式端子的设置，实现了多端子输出，提高了便捷性，同时也满足了不同的使用要求。

权利要求书1页 说明书3页 附图6页CN 209329203 U 2019.08.30C N 209329203U权　利　要　求　书1/1页CN 209329203 U1.一种一进两出贯通式端子，包括安装面板，安装壳体，其特征在于：所述的安装面板上设有多个限位挡板和隔断挡板，所述的安装壳体上设有槽口，所述的安装壳体安装在隔断挡板之间，所述的槽口卡合在限位挡板上，所述的安装壳体为中空状，所述的安装壳体内安装有连接端子，所述的连接端子包括进入端，输出端一和输出端二，所述的进入端上设有六角凹槽一，所述的输出端一上设有六角凹槽二，所述的输出端二上设有六角凹槽三，所述的六角凹槽一内设有螺母一，所述的六角凹槽二内设有螺母二，所述的六角凹槽三内设有螺母三，所述的隔断挡板的之间安装有承接板一和承接板二，所述的承接板一和承接板二设有压板一，所述的压板一上安装有压紧螺钉一，所述的压紧螺钉一与螺母一连接，所述的槽口一侧上安装有压板二，所述的槽口的另一侧上安装有压板三，所述的压板二上安装有压紧螺钉二，所述的压板三上安装有压紧螺栓三，所述的压紧螺钉二与螺母二连接，所述的压紧螺钉三与螺母三连接。

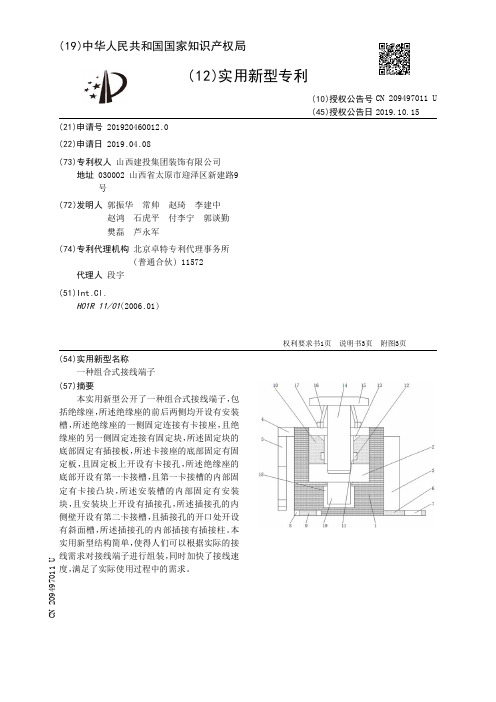

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920460012.0(22)申请日 2019.04.08(73)专利权人 山西建投集团装饰有限公司地址 030002 山西省太原市迎泽区新建路9号(72)发明人 郭振华　常帅　赵琦　李建中　赵鸿　石虎平　付李宁　郭谈勤　樊磊　芦永军　(74)专利代理机构 北京卓特专利代理事务所(普通合伙) 11572代理人 段宇(51)Int.Cl.H01R 11/01(2006.01)(54)实用新型名称一种组合式接线端子(57)摘要本实用新型公开了一种组合式接线端子，包括绝缘座，所述绝缘座的前后两侧均开设有安装槽，所述绝缘座的一侧固定连接有卡接座，且绝缘座的另一侧固定连接有固定块，所述固定块的底部固定有插接板，所述卡接座的底部固定有固定板，且固定板上开设有卡接孔，所述绝缘座的底部开设有第一卡接槽，且第一卡接槽的内部固定有卡接凸块，所述安装槽的内部固定有安装块，且安装块上开设有插接孔，所述插接孔的内侧壁开设有第二卡接槽，且插接孔的开口处开设有斜面槽，所述插接孔的内部插接有插接柱。

本实用新型结构简单，使得人们可以根据实际的接线需求对接线端子进行组装，同时加快了接线速度，满足了实际使用过程中的需求。

权利要求书1页 说明书3页 附图3页CN 209497011 U 2019.10.15C N 209497011U权　利　要　求　书1/1页CN 209497011 U1.一种组合式接线端子，包括绝缘座（1），其特征在于，所述绝缘座（1）的前后两侧均开设有安装槽（2），所述绝缘座（1）的一侧固定连接有卡接座（3），且绝缘座（1）的另一侧固定连接有固定块（4），所述固定块（4）的底部固定有插接板（5），所述卡接座（3）的底部固定有固定板（6），且固定板（6）上开设有卡接孔（7），所述绝缘座（1）的底部开设有第一卡接槽（8），且第一卡接槽（8）的内部固定有卡接凸块（9），所述安装槽（2）的内部固定有安装块（10），且安装块（10）上开设有插接孔（11），所述插接孔（11）的内侧壁开设有第二卡接槽（12），且插接孔（11）的开口处开设有斜面槽（13），所述插接孔（11）的内部插接有插接柱（14），所述插接柱（14）的顶部固定有圆形板（15），且插接柱（14）的侧面安装有第一弹性杆（16），所述第一弹性杆（16）的底部固定有第一卡接块（17），所述绝缘座（1）的内部安装有两个铜芯块（18），且铜芯块（18）的顶部开设有卡紧插槽（19），所述卡接座（3）靠近绝缘座（1）的一侧开设有插接通槽（20），所述插接通槽（20）的底部两侧均开设有第三卡接槽（21），所述插接板（5）的两侧均开设有收纳槽（22），且收纳槽（22）的内顶壁固定连接有第二弹性杆（23），所述第二弹性杆（23）的底部固定有第二卡接块（24）。

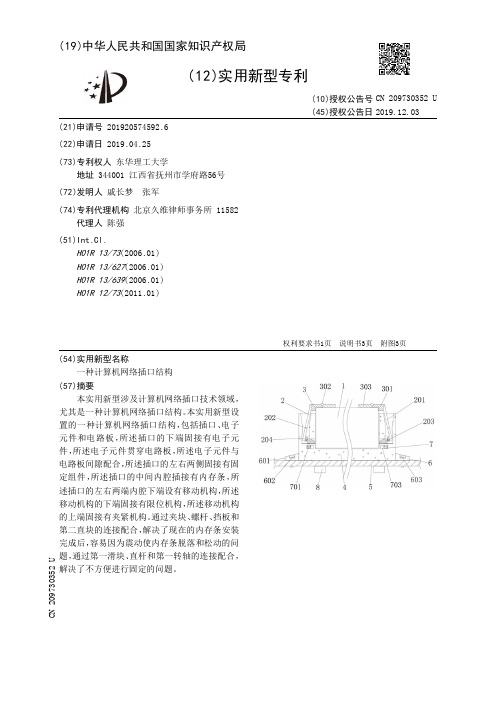

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920574592.6(22)申请日 2019.04.25(73)专利权人 东华理工大学地址 344001 江西省抚州市学府路56号(72)发明人 戚长梦　张军　(74)专利代理机构 北京久维律师事务所 11582代理人 陈强(51)Int.Cl.H01R 13/73(2006.01)H01R 13/627(2006.01)H01R 13/639(2006.01)H01R 12/73(2011.01)(54)实用新型名称一种计算机网络插口结构(57)摘要本实用新型涉及计算机网络插口技术领域，尤其是一种计算机网络插口结构。

本实用新型设置的一种计算机网络插口结构，包括插口、电子元件和电路板，所述插口的下端固接有电子元件，所述电子元件贯穿电路板，所述电子元件与电路板间隙配合，所述插口的左右两侧固接有固定组件，所述插口的中间内腔插接有内存条，所述插口的左右两端内腔下端设有移动机构，所述移动机构的下端固接有限位机构，所述移动机构的上端固接有夹紧机构。

通过夹块、螺杆、挡板和第二直块的连接配合，解决了现在的内存条安装完成后，容易因为震动使内存条脱落和松动的问题，通过第一滑块、直杆和第一转轴的连接配合，解决了不方便进行固定的问题。

权利要求书1页 说明书3页 附图3页CN 209730352 U 2019.12.03C N 209730352U权　利　要　求　书1/1页CN 209730352 U1.一种计算机网络插口结构，包括插口(4)、电子元件(8)和电路板(5)，所述插口(4)的下端固接有电子元件(8)，所述插口(4)的下端贴合有电路板(5)，所述电子元件(8)贯穿电路板(5)，所述电子元件(8)与电路板(5)间隙配合，其特征在于：所述插口(4)的左右两侧固接有固定组件(6)，所述插口(4)的中间内腔插接有内存条(1)，所述插口(4)的左右两端内腔下端设有移动机构(2)，所述移动机构(2)的下端固接有限位机构(7)，所述移动机构(2)的上端固接有夹紧机构(3)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920449522.8(22)申请日 2019.04.03(73)专利权人 科世达（上海）连接器有限公司地址 201814 上海市嘉定区翔方路3033号专利权人 科世达（上海）管理有限公司(72)发明人 佟媛媛　罗奎　(74)专利代理机构 北京信远达知识产权代理有限公司 11304代理人 魏晓波(51)Int.Cl.H01R 13/424(2006.01)H01R 13/46(2006.01)H01R 13/02(2006.01)H01R 31/08(2006.01)(54)实用新型名称一种对插式短路连接器(57)摘要本实用新型公开了一种对插式短路连接器，包括两端用以插接线缆的壳体、设于所述壳体中部用以连接插接于所述壳体两端线缆的短路片和与用以将所述短路片固定于所述壳体的二次锁；所述壳体、所述短路片和所述二次锁通过锁扣结构相互扣合固定。

该短路连接器装配简单方便，安装效率高。

权利要求书1页 说明书4页 附图4页CN 209730254 U 2019.12.03C N 209730254U权　利　要　求　书1/1页CN 209730254 U1.一种对插式短路连接器，其特征在于，包括：两端用以插接线缆的壳体(1)、设于所述壳体(1)中部用以连接插接于所述壳体(1)两端线缆的短路片(2)和与用以将所述短路片(2)固定于所述壳体(1)的二次锁(3)；所述壳体(1)的两端均设有用以供线缆的接线端子插接的插接孔(4)，所述壳体(1)的第二端的所述插接孔(4)处设有方便所述短路片(2)安装的导向定位键(5)。

2.根据权利要求1所述的对插式短路连接器，其特征在于，所述短路片(2)的第二端设有用以避免所述壳体(1)弯曲的校正片(6)，所述导向定位键(5)相对设置，所述弯曲校正片(6)设于相对设置的所述导向定位键(5)之间。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920237393.6(22)申请日 2019.02.25(73)专利权人 刘正政地址 325000 浙江省温州市乐清市柳市镇新光工业园区新光大道140号(72)发明人 刘正政　(51)Int.Cl.H01R 9/24(2006.01)H01R 4/34(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种地插接线端子(57)摘要本实用新型公开了一种地插接线端子，包括端子外壳和端子底座，端子外壳和端子底座可拆卸连接，所述端子底座的下端可拆卸设置有跳座，所述端子外壳内设置有若干个绝缘接线腔，每个绝缘接线腔的上端设置有进线孔，每个绝缘接线腔的后端面下端设置有出线孔，且每个绝缘接线腔内均从下至上依次设置有铜接线件和接线定位块，每块接线定位块的前端面均设置有一个第一螺钉孔，每个第一螺钉孔内均设置有一个定位螺钉，通过锁紧定位螺钉，使得定位螺钉的头部压紧对准的铜接线件的上端。

上述技术方案，结构设计合理、结构简单、接线操作容易、导线之间互相隔开、不易产生电弧、安全可靠且实用性好。

权利要求书1页 说明书3页 附图6页CN 209313036 U 2019.08.27C N 209313036U权　利　要　求　书1/1页CN 209313036 U1.一种地插接线端子，包括端子外壳(1)和端子底座(2)，端子外壳(1)和端子底座(2)可拆卸连接，其特征在于：所述端子底座(2)的下端可拆卸设置有跳座(3)，所述端子外壳(1)内设置有若干个绝缘接线腔(11)，每个绝缘接线腔(11)的上端设置有进线孔(111)，每个绝缘接线腔(11)的后端面下端设置有出线孔(112)，且每个绝缘接线腔(11)内均从下至上依次设置有铜接线件和接线定位块(4)，每块接线定位块(4)的前端面均设置有一个第一螺钉孔(41)，每个第一螺钉孔(41)内均设置有一个定位螺钉(5)，通过锁紧定位螺钉(5)，使得定位螺钉(5)的头部压紧对准的铜接线件的上端。

专利名称：一种多功能多接头数据线专利类型：实用新型专利
发明人：何敏,王鹏,戴伟彬,陈光勤申请号：CN201922407574.1
申请日：20191227
公开号：CN210897748U
公开日：
20200630
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多功能多接头数据线，包括合金接口、收纳盒、固定装置、保护装置和数据线本体，所述合金接口底部固定连接有第一接头，所述第一接头底部与数据线本体顶部固定连接，所述收纳盒正表面设置有旋动钮，所述旋动钮靠近收纳盒一端与转轴一端固定焊接，转轴另一端贯穿收纳盒正表面，并延伸至收纳盒内部，且通过轴承座与收纳盒内部侧壁固定焊接，转轴上固定焊接有收纳辊，所述数据线本体底部穿过收纳盒，并延伸至其下方，所述收纳盒底部中心处固定连接有固定框，所述固定框内部设置有固定装置，所述数据线本体底部固定连接有连接线，所述连接线两端上均设置有保护装置。

该多功能多接头数据线，结构简单，方便收纳。

申请人：深圳市悦尔声学有限公司
地址：518000 广东省深圳市龙岗区龙岗街道新生社区仙田路18号
国籍：CN
代理机构：深圳快马专利商标事务所(普通合伙)
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920578917.8(22)申请日 2019.04.26(73)专利权人 河南凯旺新材料研究院有限公司地址 471000 河南省洛阳市洛龙区开元大道333号炎黄科技园F-301(72)发明人 陈海刚　李长义　(51)Int.Cl.H01R 13/405(2006.01)H01R 13/627(2006.01)H01R 13/629(2006.01)H01R 13/02(2006.01)(54)实用新型名称一种多触点电性接触件(57)摘要本实用新型涉及电连接技术领域，提供了一种多触点电性接触件，多触点电性接触件包括固定部及其前后两端分别延伸的弹性部和插接部，弹性部处于固定部前端，且窄于固定部宽度，弹性部具有根部及前端以齐平根部两侧向前延伸的第一、第二弹性部，第一、第二弹性部并排形成有间距，第一弹性部设有第一弧形部，第二弹性部设有第二弧形部，第一弧形部具有第一触点，第二弧形部触具有第二触点，第一触点相对于第二触点在弹性部上处于不对应的前后位置，藉由前述构造解决了多触点错位接触的技术问题，达成了良好电性接触及提升产品良率的效果。

权利要求书1页 说明书3页 附图2页CN 209730252 U 2019.12.03C N 209730252U权　利　要　求　书1/1页CN 209730252 U1.一种多触点电性接触件，为金属板材冲压形成，并包括固定部及固定部前后两端分别延伸形成的弹性部和插接部，其特征在于：弹性部以居中形式处于固定部前端且窄于固定部宽度，弹性部具有根部及在根部前端以齐平根部两侧的形式向前延伸形成第一、第二弹性部，第一、第二弹性部呈并排形式形成有间距，第一弹性部设有第一弧形部，第二弹性部设有第二弧形部，第一弧形部具有第一触点，第二弧形部触具有第二触点，第一触点相对于第二触点在弹性部上处于不对应的前后位置。
