轴承机械手册全文共四篇示例，供读者参考第一篇示例：轴承是一种常见的机械零部件，广泛应用于各种机械设备中，起着支撑和旋转的作用。
轴承的品种繁多，规格不一，适用于不同工况和用途的机械设备。
轴承的使用寿命和性能直接影响到整个机械设备的稳定运行和寿命，因此正确选择、安装和维护轴承显得尤为重要。
本手册将详细介绍轴承的种类、结构、选用、安装及维护等方面内容，帮助广大用户更好地了解和应用轴承，提高机械设备的运行效率和使用寿命。
一、轴承的种类1. 深沟球轴承：最常见的轴承类型，适用于承受径向和轴向双向负载的应用，广泛用于电机、减速器等设备中。
2. 圆锥滚子轴承：适用于承受径向和轴向负载并有较大的倾角时使用，主要用于汽车轮毂、变速箱等。
3. 自调心滚子轴承：适用于承受较大偏心负载和较高转速的应用，广泛用于旋转式机械设备中。
二、轴承的结构1. 外圈：一般为圆筒形结构，安装在轴承座上，并负责固定轴承。
2. 内圈：内外滚道和滚动体的承载面，通常有球形、圆柱形或圆锥形。
3. 滚动体：通常为滚珠、滚子等滚动单位，主要承受载荷和实现滚动。
4. 保持架：用于固定滚动体，分为钢板、铜合金、尼龙等材质。
5. 沟槽：用于限定滚动体在内、外圈之间的滚动轨迹。
6. 密封件：用于防尘、防水和润滑油密封，保护轴承内部部件不受外部污染。
三、轴承的选用1. 根据工作负载选择：根据设备工作负载情况确定轴承类型和尺寸，确保轴承在工作过程中能够承受所受力。
2. 根据转速选择：根据设备转速确定轴承的润滑方式、内部清洁度等，以保证轴承运转平稳。
3. 根据使用环境选择：根据设备使用环境温度、湿度、粉尘等情况选择相应的防尘、防水、密封等性能的轴承。
4. 根据安装空间选择：根据设备安装空间和轴承的尺寸确定轴承的结构和外形尺寸，保证轴承的正常安装和运转。
四、轴承的安装1. 准备工作：清洁安装位置、轴承座和轴承，并检查轴承质量和包装，确保无损坏。
2. 安装轴承：轴承通常采用冷热安装法、敲击安装法或液压安装法，注意轴承与座孔的匹配精度。
实用轴承技术手册前言第一篇滚动轴承第一章滚动轴承的分类及代号 (1)一、滚动轴承的基本结构 (1)二、滚动轴承的分类 (1)三、滚动轴承的代号 (3)四、带附件滚动轴承的代号 (19)五、非标准滚动轴承的代号 (20)第二章滚动轴承的选用 (21)一、滚动轴承的选择要素 (21)二、滚动轴承的选择 (21)三、滚动轴承的选用计算 (41)四、滚动轴承的性能校核 (53)五、滚动轴承的一般应用 (57)第三章滚动轴承的润滑与密封 (84)一、滚动轴承的润滑方式 (84)二、润滑剂的种类、特性及选用 (88)三、滚动轴承的密封 (92)第四章滚动轴承材料 (99)一、概述 (99)二、轴承俐的质量要求 (104)三、滚动轴承保持架材料 (114)四、轴承钢的热处理及金相检验 (117)五、轴承的表面强化技术 (131)第五章滚动轴承制造工艺 (136)一、滚动轴承制造的工艺文件 (136)二、滚动轴承套圈的锻造 (138)三、滚动轴承套圈的车削工艺 (153)四、滚动轴承套圈的磨削加工 (166)五、轴承套圈的超精加工 (186)六、轴承滚子制造工艺 (191)七、轴承钢球制造工艺 (205)八、滚动轴承保持架制造工艺 (215)九。
滚动轴承零件的热处理 (237)十、滚动轴承的装配原理及装配工艺 (252) 第六章滚动轴承应用实例 (267)一、机床主轴用滚动轴承 (267)二、轧机辊颈用滚动轴承 (269)三、精密仪器轴承 (276)四、铁路机车车辆轴承 (278)五、转盘轴承 (285)第七章滚动轴承的故障诊断与失效分析 (290)一、滚动轴承故障诊断技术 (290)二、滚动轴承的损伤与维修 (297)三、滚动轴承的失效分析 (301)四、轴承失效的预测及预防 (304)篇二篇自润滑滑动轴承第一章无润滑轴承 (307)一、无润滑轴承的轴瓦材料与结构 (307)二、无润滑轴承的计算与设计准则 (312)三、设计程序 (316)第二章固体润滑轴承 (318)一、固体润滑剂的种类与特性 (318)二、固体润滑方法 (322)三、固体润滑轴承的设计与计算 (328)第三章含油轴承 (329)一、粉末冶金含油轴承 (330)二、铸铜合金含油轴承 (333)三、成长铸铁含油轴承 (334)四、聚合物含油轴承 (334)五、青铜石墨含油轴承 (335)第四章标准滑动轴承座 (338)一、轴承座的技术要求 (338)二、整休有衬正滑动轴承座形式与尺寸 (338)三、对开式炭嫌柱王滑动轴承座形式与尺寸 (339)四、对开式四螺柱正滑动轴承座形式与尺寸 (340)五、对开式四螺柱斜滑动轴承座形式与尺寸 (341) 第三篇油润滑滑动轴承第一章动压轴承 (345)一、基本原理 (345)二、径向轴承 (347)三、推力轴承 (387)四、径向一推力轴承 (397)第二章静压轴承 (398)一、润滑系统 (398)二、节流器 (399)三、主要参数的选择 (404)四、推力轴承 (405)五、径向轴承 (410)六、径向甲推力轴承 (417)七、静压轴承的材料 (424)八、静压轴承的加工工艺 (425)第三章动静压混合轴承 (427)一、静压升举轴承 (428)一、小油腔腔式动静压径向轴承 (428)三、无腔动静压径向轴承 (429)四、阶梯腔动静压径向轴承 (432)第四章脂、油绳和滴油润滑轴承 (434)一、适宜的工作区域 (434)二、主要参数 (434)三、轴承性能计算 (435)四、标准轴承尺寸 (439)第五章油润滑滑动轴承常用轴承材料及其性能 (445)一、轴承材料应具备的性能 (445)二、轴瓦材料的分类 (445)三、常用轴瓦材料 (556)四、各种轴瓦材料的性能比较 (450)五、轴瓦表面徐层及其材料 (451)六、轴颈材料 (451)第六章润滑油(脂)品种及其性能 (452)一、润滑油 (452)二、润滑脂 (461)第七章供油方法与供油系统设计 (466)一、油、脂润滑的润滑方法 (466)二、润滑油、脂的润滑系统 (468)三、循环型润滑系统的类型 (468)四、油量控制 (469)五、油箱设计 (470)第八章油润滑滑动轴承的应用与维护 (488)一、滑动轴承损伤的类型 (488)二、滑动轴承失效的原因 (489)二、防护与改善措施 (490)四、油润滑滑动轴承的状态监测 (497)第四篇气体润滑轴承第一章气体特性和气体润滑轴承的分类与应用 (495)一、气体润滑轴承的类型及特性 (495)二、气体润滑轴承的应用 (500)三、润滑气体及其性质 (502)四、供气系统 (506)第二章气体动压轴承 (515)一、螺旋槽和人字梢径向轴承的设计 (515)二、可倾瓦块径向轴承的设计 (520)三、阶梯面推力轴承的设计 (534)四、螺旋槽平面推力轴承的设计 (538)五、组合气体动压轴承的设计 (546)第三章气体静压轴承 (556)一、节流器及其特性 (556)二、孔式供气睁压轴承的设计 (557)三、缝式供气静压轴承的设计 (585)四、多孔质节流气体静压轴承 (594)第四章动静压混合润滑气体轴承 (610)一、孔式供气动静压棍合润滑径向轴承的设计 (610)二、缝式供气动静压混合润滑径向轴承的设计 (610)三、多孔质节流混合润滑径向轴承的设计 (610)第五章气体润滑轴承材料、裹面强化技术和加工方法 (620)一、气休润滑轴承材料 (620)二、气体润滑轴承的加工方法 (621)第六章主轴用空气轴承 (624)一、主轴用空气轴承的类型与适用范围 (624)二、主轴用空气轴承的选用方法 (624)三、低速、精密主轴用静压空气轴承的设计举例 (624)四、高速、精密主轴用动静压空气轴承的设计举例 (627)五、主轴用空气轴承的设计要点和难点 (629)第五篇直线轴承与导轨一、概述 (630)二、导轨设计的基本要求 (630)三、常用导轨的类型、特点及应用 (631)第一章滚动导轨与直线运动轴承 (633)一、滚动导轨 (633)二、直线运动滚动导轨支承 (639) 第二章滑动导轨 (661)一、滑动导轨的结构形式 (662) 一、普通滑动导轨 (665)三、液体静压导轨 (674)四、液体动压导轨 (677)五、滑动导轨的防护装置 (677) 第六篇宝石支承和又盖支承第一章宝石支承 (681)一、宝石支承的特点 (681)二、宝石支承的类型与结构 (681)三、宝石支承的设计与计算 (683)四、宝石轴承 (685)五、枢轴 (690)第二章叉赞支承 (695)一、特性与应用 (695)二、叉黄支承的设计计算 (698) 第七篇电磁轴承第一章磁力轴承 (705)一、特点与分类 (705)二、几种典型的磁力轴承 (705)三、磁力轴承的设计方法 (717)四、磁力轴承材料 (719)五、磁力轴承的应用实例 (720) 第二章静电轴承 (724)一、无振型静电轴承 (724)二、有源型静电轴承 (728)三、静电轴承的设计步骤 (728)四、静电轴承的应用 (730)参考文献 (732)。

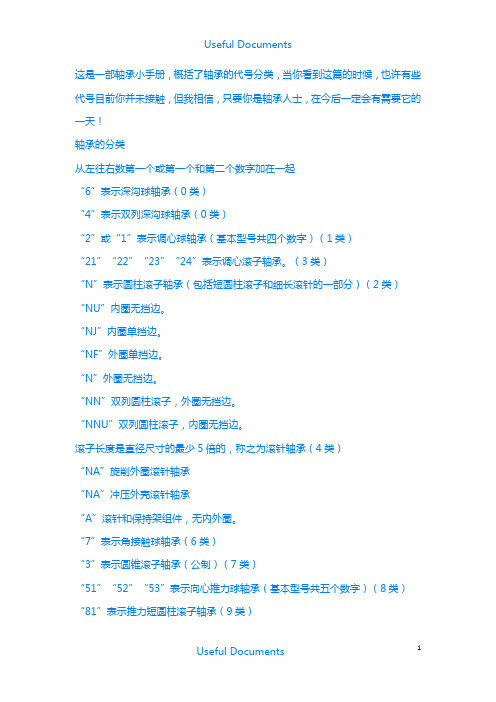

这是一部轴承小手册，概括了轴承的代号分类，当你看到这篇的时候，也许有些代号目前你并未接触，但我相信，只要你是轴承人士，在今后一定会有需要它的一天！轴承的分类从左往右数第一个或第一个和第二个数字加在一起“6”表示深沟球轴承（0类）“4”表示双列深沟球轴承（0类）“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）“21”“22”“23”“24”表示调心滚子轴承。
（3类）“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2类）“NU”内圈无挡边。
“NJ”内圈单挡边。
“NF”外圈单挡边。
“N”外圈无挡边。
“NN”双列圆柱滚子，外圈无挡边。
“NNU”双列圆柱滚子，内圈无挡边。
滚子长度是直径尺寸的最少5倍的，称之为滚针轴承（4类）“NA”旋削外圈滚针轴承“NA”冲压外壳滚针轴承“A”滚针和保持架组件，无内外圈。
“7”表示角接触球轴承（6类）“3”表示圆锥滚子轴承（公制）（7类）“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）“81”表示推力短圆柱滚子轴承（9类）“29”表示推力调心滚子轴承（9类）轴承国家标准GB-T305-1998滚动轴承外圈上的止动槽和止动环尺寸和公差GB-T308-20RR滚动轴承钢球GB-T309-20RR滚动轴承滚针GB-T4661-20RR滚动轴承圆柱滚子GB-T4662-20RR滚动轴承额定静载荷GB-T6391-20RR滚动轴承额定动载荷和额定寿命JB-T3034-1993滚动轴承油封防锈包装JB-T3573-20RR滚动轴承径向游隙的测量方法JB-T6639-20RR滚动轴承零件骨架式丁腈橡胶密封圈技术条件JB-T6641-20RR滚动轴承残磁及其评定方法JB-T6642-20RR滚动轴承零件圆度和波纹度误差测量及评定方法JB-T7048-20RR滚动轴承零件工程塑料保持架JB-T7050-20RR滚动轴承清洁度评定方法JB-T7051-20RR滚动轴承零件表面粗糙度测量和评定方法JB-T7361-20RR滚动轴承零件硬度试验方法JB-T7752-20RR滚动轴承密封深沟球轴承技术条件JB-T8196-1996滚动轴承滚动体残磁及其评定方法JB-T8571-1997滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程JB-T8921-1999滚动轴承及其零件检验规则JB-T10336-20RR滚动轴承及其零件补充技术条件JB-T50013-20RR滚动轴承寿命及可靠性试验规程JB-T50093-1997滚动轴承寿命及可靠性试验评定方法——前置代号前置代号R直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
第一章轴承的几种分类方法一、）轴承按其外径尺寸大小分为：(1) 微型轴承----外径尺寸范围为26mm以下的轴承(2) 小型轴承----外径尺寸范围为28-55mm的轴承(3) 中小型轴承----外径尺寸范围为60-115mm的轴承(4) 中大型轴承----外径尺寸范围为120-190mm的轴承(5) 大型轴承----外径尺寸范围为200-430mm的轴承(6) 特大型轴承----外径尺寸范围为440mm以上的轴承二、）按工作的摩擦性质可分为滑动轴承和滚动轴承如图：三、）按滚动体不同可分为球轴承和滚子轴承（仅指滚动轴承）如图：四、）按载荷方向分为向心轴承（绝大多数滚动轴承）和推力轴承。
五、）其它还有专用轴承、非标轴承、冲压轴承、塑料轴承、陶瓷轴承、不锈钢轴承等等。
第二章滚动轴承滚动轴承最为常见，滚动轴承的分类结构如下图：下面进行分类详细介绍：1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。
它主要用于承受径向载荷，也可承受一定的轴向载荷。
当轴承的径向游隙加大时，具有角接触轴承的功能。
可承受较大的轴向载荷。
2、圆柱滚子轴承圆柱滚子与滚道为线接触轴承。
负荷能力大，主要承受径向负荷。
滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。
该轴承是内圈、外圈可分离的结构。
圆柱滚子轴承的滚子通常由一个轴承套圈的两个挡边引导。
保持架、滚子和引导套圈组成一组合件，可与另一个轴承套圈分离，属于可分离轴承。
此种轴承安装，拆卸比较方便此类轴承一般只用于承受径向载荷，只有内、外圈均带挡边的单列轴承可承受较小的定常轴向载荷或较大的间歇轴向载荷。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。
在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。
轴承手册1. 简介轴承是机械设备中常用的零件，用于在旋转运动中承载各种载荷。
本手册将介绍轴承的基本知识、种类、安装注意事项以及常见故障诊断与维护方法。
2. 轴承基础知识轴承的基本构造包括内圈、外圈、滚动体和保持架。
滚动体可以是滚珠、滚子或滚针等。
轴承还可以分为径向轴承和推力轴承两种类型。
2.1 内径、外径和宽度内径是指轴承内圈的直径，外径是指轴承外圈的直径，宽度是指轴承的厚度。
这些参数是选择和安装轴承时需要考虑的重要因素。
2.2 轴承载荷轴承可以承受径向载荷、推力载荷或径向推力组合载荷。
在选择轴承时，需要根据实际工况确定所需的承载能力。
2.3 轴承摩擦力与热量轴承的摩擦力和热量会影响轴承的运行效率和寿命。
合适的润滑方法和润滑剂可以减少摩擦力和热量的生成，提高轴承的性能。
3. 轴承种类3.1 滚动轴承滚动轴承包括深沟球轴承、角接触球轴承、圆锥滚子轴承、圆柱滚子轴承等。
它们广泛应用于各种工业设备和机械。
3.2 滑动轴承滑动轴承包括滑动滚动轴承和滑动面轴承。
滑动轴承的优点是运行平稳、无噪音，适用于低速高载的工况。
4. 轴承安装注意事项4.1 清洁和检查安装轴承前，应确保周围环境清洁，并对轴承进行检查。
检查项目包括轴承的外观、几何尺寸和旋转灵活性。
4.2 安装方法轴承的安装方法包括热装法、冷装法和力装法等。
在安装过程中，应注意正确的加热温度、冷却速度和力装的平衡分布。
4.3 轴承调整安装轴承后，应进行轴承的调整，包括填充适量的润滑脂、调整轴承间隙和检查轴承的运行情况等。
5. 轴承故障诊断与维护方法5.1 故障类型轴承故障包括疲劳、磨损、过热、断裂和杂质等。
通过对轴承的运行情况进行观察和测量，可以确定故障类型。
5.2 故障诊断轴承故障的诊断方法包括观察声音、振动和温度变化，以及使用故障诊断仪器检测轴承的状态。
5.3 维护方法轴承的维护方法包括定期润滑、清洁和紧固等。
合理的维护措施可以延长轴承的使用寿命和提高设备的可靠性。
轴承使用手册第一章轴承的基本概念与分类一、轴承的定义轴承是一种用于支撑轴承转动的重要零部件，广泛应用于各种机械设备中，起着承载、传递力量和减少摩擦等作用。
二、轴承的分类1. 按轴承载荷分类：滚动轴承和滑动轴承2. 按滚动体类别分类：球轴承、滚柱轴承、滚针轴承等3. 按轴承应用分类：汽车轴承、电机轴承、风力发电机轴承等第二章轴承的选型原则一、载荷计算1. 确定轴承工作载荷：包括径向载荷、轴向载荷、以及相对于滚动轴承圆周方向的载荷2. 根据载荷类型选择合适的轴承类型和结构二、转速计算1. 确定轴承工作转速2. 根据轴承转速选用适当的轴承型号和规格三、温度计算1. 根据轴承工作条件和环境温度，计算轴承所需承载温度范围2. 选择能够在此范围内正常工作的轴承第三章轴承的安装与维护一、轴承的安装1. 准备工作：清洁安装表面，检查轴承、座孔和轴的几何尺寸和轴线偏差2. 轴承预热：轴承预热温度通常为80℃左右3. 轴承安装：利用配套工具将轴承安装到座孔位置二、轴承的润滑1. 根据轴承工作条件和负载情况选择适当的润滑脂或润滑油2. 轴承使用过程中定期加注润滑剂，以保持正常的工作润滑状态三、轴承的清洗与保养1. 定期清洗轴承及其安装位置，清除积聚的污垢和杂物2. 定期检查轴承的运转情况，如有异常及时进行维护处理第四章轴承的故障诊断与处理一、轴承的故障类型1. 轴承磨损2. 轴承断裂3. 轴承卡滞4. 轴承松动二、轴承故障诊断1. 观察轴承的外观和工作状态2. 检查轴承运动是否平稳、是否有异常噪音等三、轴承故障处理1. 根据轴承故障情况采取相应的维修措施2. 在更换轴承时选择合适的轴承和进行正确的安装结语轴承作为重要的机械零部件，在各个行业中都发挥着重要的作用，正确选型、安装和维护轴承对于延长机械设备寿命和提高工作效率具有重要意义。
希望本手册能够帮助使用者更好地了解和使用轴承。
轴承使用手册一、引言使用手册是帮助用户正确使用轴承并维护其性能的重要参考资料。
本手册将详细介绍轴承的基本知识、安装、调试、维护等内容，以确保轴承的正常运行和延长其使用寿命。
二、轴承类型1. 按承载特性分类轴承根据其承载特性可以分为球轴承、滚子轴承和滑动轴承。
其中，球轴承适用于低速、低精度和缺乏刚度要求的场合；滚子轴承适用于高速、高精度和需要较高刚度的场合；滑动轴承主要用于重载和低速场合。
2. 按轴承结构分类轴承按其结构可分为单列轴承和双列轴承。
单列轴承由外圈、内圈、滚动体和保持架组成，适用于承受单向负载；双列轴承由两个相邻的轴承组成，可承受双向力。
3. 按轴承用途分类根据轴承的用途可分为深沟球轴承、角接触球轴承、圆锥滚子轴承等。
深沟球轴承广泛应用于机床、电机、汽车等领域；角接触球轴承适用于高速转动设备；圆锥滚子轴承常用于汽车差速器等对承载能力要求较高的设备。
三、轴承的安装与调试1. 安装前准备在安装轴承之前，需要先检查轴承的各个部件是否完好，并清洁工作环境和安装位置，确保无杂物、尘土等干扰因素。
2. 安装方法轴承的安装可以采用热装法、冷装法和冷热装法。
热装法通常适用于内圈安装，通过加热内圈使其膨胀，然后轻松滑入轴上；冷装法适用于外圈安装，通过冷却外圈使其收缩，然后装配到座孔上。
3. 轴承的调试安装完成后，应进行轴承的调试工作。
调试包括检查轴承是否安装正确、润滑情况是否良好以及轴承转动是否灵活等。
如发现异常情况，应及时排除。
四、轴承的维护与保养1. 润滑轴承的润滑非常重要，可以采用脂润滑、油润滑和固体润滑等方式。
在润滑过程中，需要根据工况条件和轴承型号选择合适的润滑剂，并进行定期更换和补充。
2. 清洁保持轴承的清洁是延长轴承寿命的关键。
在清洁轴承时，需要使用专用的清洗剂和清洗设备，彻底清除轴承表面的污垢和残留物。
3. 检查和检测定期检查轴承的运行状态，检测是否存在异常磨损、断裂或变形等问题。
可以运用振动分析、温度检测等方法来判断轴承是否需要更换或维修。

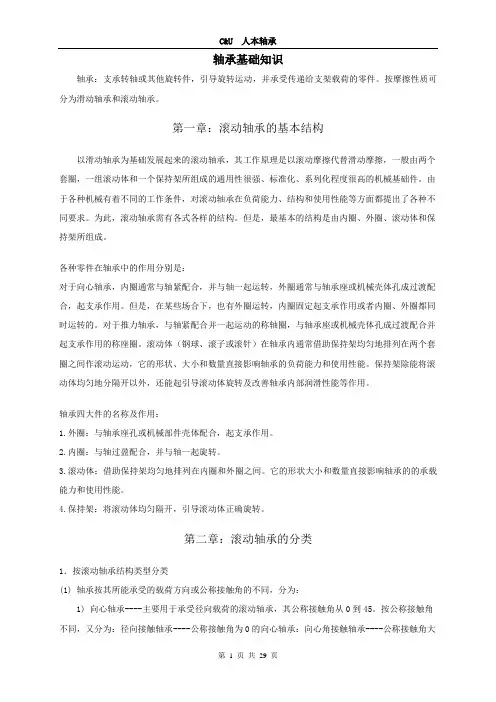

轴承基础知识轴承：支承转轴或其他旋转件，引导旋转运动，并承受传递给支架载荷的零件。
按摩擦性质可分为滑动轴承和滚动轴承。
第一章：滚动轴承的基本结构以滑动轴承为基础发展起来的滚动轴承，其工作原理是以滚动摩擦代替滑动摩擦，一般由两个套圈，一组滚动体和一个保持架所组成的通用性很强、标准化、系列化程度很高的机械基础件。
由于各种机械有着不同的工作条件，对滚动轴承在负荷能力、结构和使用性能等方面都提出了各种不同要求。
为此，滚动轴承需有各式各样的结构。
但是，最基本的结构是由内圈、外圈、滚动体和保持架所组成。
各种零件在轴承中的作用分别是：对于向心轴承，内圈通常与轴紧配合，并与轴一起运转，外圈通常与轴承座或机械壳体孔成过渡配合，起支承作用。
但是，在某些场合下，也有外圈运转，内圈固定起支承作用或者内圈、外圈都同时运转的。
对于推力轴承，与轴紧配合并一起运动的称轴圈，与轴承座或机械壳体孔成过渡配合并起支承作用的称座圈。
滚动体（钢球、滚子或滚针）在轴承内通常借助保持架均匀地排列在两个套圈之间作滚动运动，它的形状、大小和数量直接影响轴承的负荷能力和使用性能。
保持架除能将滚动体均匀地分隔开以外，还能起引导滚动体旋转及改善轴承内部润滑性能等作用。
轴承四大件的名称及作用：1.外圈：与轴承座孔或机械部件壳体配合，起支承作用。
2.内圈：与轴过盈配合，并与轴一起旋转。
3.滚动体：借助保持架均匀地排列在内圈和外圈之间。
它的形状大小和数量直接影响轴承的的承载能力和使用性能。
4.保持架：将滚动体均匀隔开，引导滚动体正确旋转。
第二章：滚动轴承的分类1．按滚动轴承结构类型分类(1) 轴承按其所能承受的载荷方向或公称接触角的不同，分为：1) 向心轴承----主要用于承受径向载荷的滚动轴承，其公称接触角从0到45。
按公称接触角不同，又分为：径向接触轴承----公称接触角为0的向心轴承：向心角接触轴承----公称接触角大于0到45的向心轴承。
2) 推力轴承----主要用于承受轴向载荷的滚动轴承，其公称接触角大于45到90。
轴承的基本知识大全轴承的基本知识大全一、轴承的定义与分类轴承是机械设备中常用的元器件之一，用于支撑并减少机械系统中运动部件的摩擦，以及降低运动部件的能量损耗。
轴承的分类主要分为滚动轴承和滑动轴承两大类。
二、轴承的结构与组成轴承的主要组成部分包括外环、内环、滚动体、保持架等，不同类型的轴承组成有所不同。
同时，轴承的材质、制造工艺、精度等方面不同，会影响轴承的性能和可靠性。
三、轴承的性能指标轴承的性能指标包括轴承的额定负荷、额定寿命、旋转精度、噪声、摩擦损失等多个方面。
这些指标对轴承的应用范围和性能要求有着极大的影响。
四、轴承的安装与维护正确的轴承安装和定期的轴承维护，对于轴承的寿命和运行效果有着至关重要的作用。
在安装和维护过程中，需要遵守一系列的安装规范，以及注意细节和维护周期。
五、轴承的应用与发展趋势轴承在各个领域的应用越来越广泛，例如工业机械、汽车、航空航天等。
同时，随着科技的进步和工业需求的不断发展，轴承的结构、性能和制造工艺等方面也在不断更新和改进。
六、轴承的故障与预防方法轴承可能会发生多种故障，如磨损、裂纹、断裂等，需要及时发现和预防。
轴承故障的原因可能与材料、制造工艺、安装、维护等方面有关，因此，预防轴承故障需要注意多个方面的因素。
七、轴承的环保与可持续发展轴承制造和使用过程中会对环境产生一定影响，同时，环保和可持续发展也成为了轴承制造企业和使用者需考虑的重要问题。
在轴承制造和应用过程中，应尽力减少对环境的污染和浪费，不断促进轴承的可持续发展。
总之，轴承作为机械设备中相当重要的部件之一，对于机械系统的稳定性、可靠性和性能有着至关重要的作用。
因此，对于轴承的基本知识和发展趋势的认识，以及轴承的正确安装、维护和预防故障的重要性，都需要得到足够的重视和关注。
轴承使用手册一、概述本手册旨在为轴承用户提供全面的使用指南，包括轴承的基本概念、分类、选型原则、维护保养以及故障排除等方面的内容。
通过了解和遵循本手册的指导，用户可以确保轴承的正常运行，延长使用寿命，并减少故障和停机时间。
二、轴承的基本概念与分类1. 轴承定义：轴承是一种用于支撑轴转动的重要零部件，广泛应用于各种机械设备中，起着承载、传递力量和减少摩擦等作用。
2. 轴承分类：根据不同的分类标准，轴承可分为多种类型。
按轴承载荷分类，可分为滚动轴承和滑动轴承；按滚动体类别分类，可分为球轴承、滚柱轴承、滚针轴承等；按轴承应用分类，可分为汽车轴承、电机轴承、风力发电机轴承等。
三、轴承的选型原则1. 载荷计算：根据轴承所承受的载荷类型和大小，选择合适的轴承类型和规格。
2. 转速要求：根据轴的转速要求，选择适合的轴承类型和规格。
3. 安装空间：根据安装空间的大小，选择适合的轴承类型和规格。
4. 环境条件：根据工作环境条件，如温度、湿度、振动等，选择适合的轴承类型和规格。
5. 价格和寿命：在满足性能要求的前提下，考虑价格和寿命因素。
四、轴承的维护1. 定期检查：定期检查轴承的工作状态，包括是否有异常声音、发热等情况。
2. 润滑管理：按照规定的润滑周期和方法，及时添加润滑油或润滑脂，确保轴承的良好润滑状态。
3. 清洁保养：保持轴承及其周边环境的清洁，避免灰尘、杂物等进入轴承内部。
4. 防止过度拉伸或压缩：严禁将轴承过度拉伸或过度压缩，以免影响轴承的使用寿命。
五、轴承的故障排除1. 故障诊断：通过观察轴承的工作状态、听声音、测量温度等方法，判断轴承是否出现故障。
2. 故障类型：常见的轴承故障包括磨损、疲劳、腐蚀等。
根据故障类型采取相应的维修措施。
3. 维修方法：对于磨损故障，可采用更换滚动体或修复内环等方法；对于疲劳故障，可采用更换滚动体或修复保持架等方法；对于腐蚀故障，可采用清洗并涂抹防锈剂等方法。
4. 预防措施：加强轴承的维护保养工作，定期检查并更换润滑油或润滑脂，避免过度使用或超载等情况发生。
实用轴承基础知识手册 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-第一章轴承的几种分类方法一、）轴承按其外径尺寸大小分为：(1) 微型轴承----外径尺寸范围为26mm以下的轴承(2) 小型轴承----外径尺寸范围为28-55mm的轴承(3) 中小型轴承----外径尺寸范围为60-115mm的轴承(4) 中大型轴承----外径尺寸范围为120-190mm的轴承(5) 大型轴承----外径尺寸范围为200-430mm的轴承(6) 特大型轴承----外径尺寸范围为440mm以上的轴承二、）按工作的摩擦性质可分为滑动轴承和滚动轴承如图：三、）按滚动体不同可分为球轴承和滚子轴承（仅指滚动轴承）如图：四、）按载荷方向分为向心轴承（绝大多数滚动轴承）和推力轴承。
五、）其它还有专用轴承、非标轴承、冲压轴承、塑料轴承、陶瓷轴承、不锈钢轴承等等。
第二章滚动轴承滚动轴承最为常见，滚动轴承的分类结构如下图：下面进行分类详细介绍：1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。
它主要用于承受径向载荷，也可承受一定的轴向载荷。
当轴承的径向游隙加大时，具有角接触轴承的功能。
可承受较大的轴向载荷。
2、圆柱滚子轴承圆柱滚子与滚道为线接触轴承。
负荷能力大，主要承受径向负荷。
滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。
该轴承是内圈、外圈可分离的结构。
圆柱滚子轴承的滚子通常由一个轴承套圈的两个挡边引导。
保持架、滚子和引导套圈组成一组合件，可与另一个轴承套圈分离，属于可分离轴承。
此种轴承安装，拆卸比较方便此类轴承一般只用于承受径向载荷，只有内、外圈均带挡边的单列轴承可承受较小的定常轴向载荷或较大的间歇轴向载荷。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。
在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。
一般使用钢板冲压保持架，或铜合金制实体保持架。
但也有一部分使用聚酰胺成形保持架。
3、滚针轴承滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用与径向安装尺寸受限制的支承结构。
根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内.外滚动表面，为保持载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿，此种轴承仅能承受径向载荷。
4、调心球轴承调心球轴承有两列钢球，内圈有两条滚道，外圈滚道为内球面形，具有自动调心的性能。
可以自动补偿由于轴的绕曲和壳体变形产生的同轴度误差，适用于支承座孔不能保证严格同轴度的部件中。
该中轴承主要承受径向载荷，在承受径向载荷的同时，亦可承受少量的轴向载荷，通常不用于承受纯轴向载荷，如承受纯轴向载荷，只有一列钢球受力。
5、角接触球轴承角接触球轴承极限转速较高，可以同时承受经向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角增大而增大。
6、圆锥滚子轴承圆锥滚子轴承主要适用于承受以径向载荷为主的径向与轴向联合载荷，而大锥角圆锥滚子轴承可以用于承受以轴向载荷为主的径，轴向联合载荷。
此种轴承为分离型轴承，其内圈（含圆锥滚子和保持架）和外圈可以分别安装。
在安装和使用过程中可以调整轴承的经向游隙和轴向游隙，也可以预过盈安装。
7、调心滚子轴承调心滚子轴承具有两列滚子，主要用于承受径向载荷，同时也能承受任一方向的轴向载荷。
该种轴承径向载荷能力高，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷；调心性能良好，能补偿同轴承误差。
8、推力球轴承推力球轴承是一种分离型轴承。
轴圈、座圈可以和保持架钢球的组件分离。
轴圈是与轴相配合的套圈，坐圈是与轴承座孔相配合的套圈，和轴之间有间隙。
推力球轴承只能承受轴向负荷，单向推力球轴承只能承受一个方向的轴向负荷，双向推力球轴承可以承受两个方向的轴向负荷。
推力球承受不能限制轴的径向位移，极限转速很低。
单向推力球轴承可以限制轴和壳体的一个方向的轴向位移，双向轴承可以限制两个方向的轴向位移。
9、推力圆柱滚子轴承这种轴承可以承受单方向很大的轴向载荷，但是不能承受径向载荷，它们没有自动调心能力。
10、推力滚针轴承有止推作用，轴向承载，转速低，可以有偏转。
11、推力角接触球轴承推力角接触球轴承接触角一般为60°，常用的推力角接触球轴承一般为双向推力角接触球轴承，主要用于精密机床主轴，一般与双列圆柱滚子轴承一起配合使用，可承受双向轴向载荷，具有精度高，刚性好，温升低，转速高，装拆方便等优点。
双向推力角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷，限制轴的两方面的轴向位移。
它是由外圈、内圈、钢球、保持架组成，能在较高的速度下稳定地工作。
安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。
12、推力圆锥滚子轴承推力圆锥滚子轴承能形成轴向非常紧凑的轴承配置，这种轴承可承受很重的轴向载荷，对冲击载荷不敏感，而且刚性好。
由于推力圆锥滚子轴承中的滚动体为圆锥滚子，在结构上由于滚动母线与垫圈的滚道母线均汇交于轴承的轴心线上某一点，因而滚动表面可形成纯滚动、极限转速高于推力圆柱滚子轴承。
13、推力调心滚子轴承推力调心滚子轴承与调心滚子轴承同样，座圈滚道面是以与轴承中心轴上一致的点为中心的球面，该类轴承滚子为球面型，因此，具有自动调心功能，对同轴度和轴的挠曲不甚敏感。
推力调心滚子轴承用于承受轴向载荷为主的轴、径向联合载荷，但径向载荷不得超过轴向载荷的55%。
与其它推力滚子轴承相比，此种轴承摩擦因数较低，转速较高，并具有调心能力。
29000型轴承的滚子为非对称型球面滚子，能减小滚子和滚道在工作中的相对滑动，并且滚子长直径大，滚子数量多载荷容量大，通常采用油润滑，个别低速情况可用脂润滑。
在设计选型时，应优先选用。
14、组合轴承一套轴承内同时由上述两种轴承结构形式组合而成的滚动轴承。
如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。
组合轴承的几种组合形式：1. 无内圈滚针和推力球组合轴承2. 无内圈滚针和带外罩的推力球组合轴承3. 有内圈滚针和带外罩的推力球组合轴承4. 滚针和角接触球组合轴承5. 滚针和三点接触球组合轴承6. 无内圈滚针和推力圆柱滚子组合轴承7. 无内圈滚针和带外罩推力圆柱滚子组合8. 有内圈滚针和推力圆柱滚子组合9. 有内圈滚针和带外罩推力圆柱滚子组合10.滚针和双向推力圆柱滚子组合11.法兰盘滚针和双向推力圆柱滚子组合15、轴承单元以轴承为核心部件的机械组合单位单元形式一：带座外球面球轴承由两面带密封的外球面球轴承和铸造的（或钢板冲压的）轴承座组成。
外球面球轴承的内部结构与深沟球轴承相同，但此种轴承的内圈宽于外圈.外圈具有截球形外表面，与轴承座的凹球面相配能自动调心。
通常此种轴承的内孔与轴之间有间隙，用顶丝，偏心套或紧定套将轴承内圈固定在轴上，并随轴一起转动。
带座轴承结构紧凑，装卸方便，密封完善，适用于简单支承，常用于采矿.冶金.农业.化工.纺织.印染.输送机械等。
单元形式二：第三章滚动轴承的代号滚动轴承代号是用字母加数字来表示滚动轴承的结构、尺寸、公差等级、技术性能等特征的产品符号。
滚动轴承代号由基本代号、前置代号和后置代号组成。
基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础；前置、后置代号是轴承结构形状尺寸公差技术要求有改变时，在其基本代号左右添加的补充代号，轴承代号排列见表1-1：1.基本代号基本代号由轴承类型代号、尺寸系列代号、内径代号构成，用来表明轴承的内径、直径系列、宽度系列和类型，见表1-2：基本代号包括（1）类型代号（2）尺寸系列代号（3）内径代号组成，分述如下：（1）类型代号用基本代号右起第五位数字表示，对圆柱滚子轴承和滚针轴承等类型代号为字母，见表1-3：（2）轴承尺寸系列代号由轴承的宽（也叫高）度系列和直径系列代号组合而成：1）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。
分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。
推力轴承以高度系列对应于向心轴承的宽度系列，有7、9、1、2等高度尺寸依次递增的四个高度系列。
当宽度系列为0系列时，对多数轴承在代号中可不标出宽度系列代号0，如6（0）208-2RS。
当表示轴承类型的数字为零时，一般省略，如（0）3209，（0）3300。
但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。
2) 轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。
分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。
向心轴承的尺寸系列示意图（尺寸=宽度+直径）推力轴承的尺寸系列示意图（尺寸=高度+直径）向心轴承推力轴承尺寸系列代号见表1-4：（3）轴承内径用基本代号右起第一、二位数字表示。
对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。
对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。
对于内径小于10mm和大于500mm 轴承，内径表示方法另有规定，可参看表1-5 轴承内径代号。
2前置代号前置代号用字母表示，代号及含义见表1-6：3后置代号（不一一罗列，挑选表1-1中1、2、5、6详述）轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。
1、）内部结构代号是表示同一类型轴承的不同内部结构，紧跟着基本代号表示，比如：接触角为15°、25°、40°的角接触球轴承分别用C、AC、B表示。
以下列举常用内部结构代号,对于不同类型的轴承所表示的含义不同：AC角接触球轴承接触角为25° 7210 ACB 角接触球轴承接触角为40° 7210 B / 圆锥滚子轴承接触角加大 32310 BC 角接触球轴承接触角为15° 7005 C / 调心滚子轴承 C型/CA型/CC型 23122 C23084 CA 22205CCD 部分式轴承 K 50x55x20 DZW 滚针保持架组件K 20x25x40 ZW2、）密封、防尘代号及含义国产：-Z是指轴承单面带卷边固定式防尘盖，铁封。
