导管敷设工程技术交底
一、准备工作：
1、施工前应先熟悉图纸，明白每根导管的规格、型号、长度及敷设方式。

2、材料到现场后，应核对材质、规格，按品种规格在存放地分类堆放，平挂标示牌。

二、施工阶段：
1、敷设前金属导管应作防腐处理，应用钢刷除去导管浮锈，再刷沥青漆两遍。

埋地敷设和明敷的导管内外均作防腐，混凝土内暗敷的只作内部防腐。

明敷导管还应刷面漆。

2、管径≤25mm的金属导管采用弯管器手工煨制，大于25mm的采用大曲率半径电动弯管机弯制。

弯曲半径≥60，弯扁度≤0.1D（D为导管外径）。

电缆导管的弯曲半径应不小于电缆的最小弯曲半径。

3、管径≤50mm的金属导管连接采用加套焊接，套管长度为管径的1.5～3倍，接头处用φ6圆钢作跨接地。

管径＞50mm的可直接对焊，焊接处应补作防腐处理。

导管长度大于15m的在敷设时应将铁线穿入。

4、管口用圆锉打磨光滑，或加热制成喇叭形，并作好密封，以防穿电缆前掉入异物。

5、室内进入落地式柜、台、盘内的导管管口，应高出柜、台、盘的基础面50～80mm。

6、明配导管应排列整齐，固定点均匀，安装牢固。

在终端，弯头中点或柜、箱、盘等边缘的距离150～500mm范围内设有管卡，中间直管段卡间的最大间距应符合下列尺寸：管径15～20mm，间距为1.5m；管径25～32mm，间距为2.0m；管径32～40mm，间距为2.5m。

7、导管应接地可靠。

三、安全事项
1、导管或捆起吊时，必须捆扎牢固，防止坠落。

在存放地管子应平放，不得竖直放置。

2、搬运管材时，至少两人作业，防止碰坏建筑物或触及带电部分。

交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。

交底内容：1施工准备1.1材料要求：1.1.1焊接钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。

焊接钢管需预先除锈应具有产品材质单和合格证。

1.1.2护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。

1.1.3铁制灯头盒、开关盒、接线盒等，金属板厚度应小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。

1.1.4面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。

1.1.5圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。

1.1.6螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。

1.1.7其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。

1.2主要机具：1.2.1煨管器、液压煨管器、液压开孔器、压力案子。

1.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。

1.2.3铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。

2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。

1.3作业条件：1.3.1暗管敷设：1.3.1.1各层水平线和墙厚度线弹好，配合土建施工。

1.3.1.2预制混凝土板上配管，在做好地面以前弹好水平线。

1.3.1.3现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

1.3.1.4预制大楼板就位完毕，及时配合土建在整理板缝锚固筋（胡子筋）时，将管路弯曲连接部位按要求做好。

1.3.1.5预制空心板，配合土建就位同时配管。

1.3.1.6随墙（砌体）配合施工立管。

1.3.1.7随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。

1.3.2 明管敷设:技术交底记录表C2编号06-C2-002工程名称金南宫国际商贸城工程交底日期2014年4月26日施工单位中国四冶分项工程名称电线导管敷设交底提要电线导管敷设的相关材料、机具准备、质量要求及施工工艺。

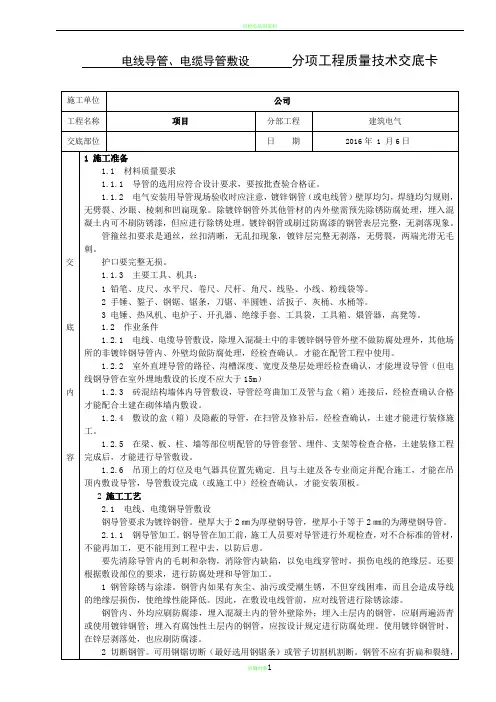

电线导管、电缆导管敷设分项工程质量技术交底卡交底内容管内无铁屑及毛刺，切断口应锉平，管口应刮光。

3 套丝。

丝口连接时管端套丝长度不应小于管接头长度的1/2；在管接头两端应焊跨接接地线。

薄壁钢管的连接必须用丝扣连接。

薄壁钢管套丝一般用圆板牙扳手和圆板牙铰制。

厚壁钢管，可用管子铰板和管螺纹板牙铰制。

铰制完螺纹后，随即清修管口，将管口端面和内壁的毛刺锉光，使管口保持光滑，以免割破导线绝缘层。

4 弯管。

钢管明配需随建筑物结构形状进行立体布置，但要尽量减少弯头。

钢管弯制可采用冷煨法或热煨法：1）冷煨法。

一般管径为20mm及其以下时，用手板煨管器。

先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

2）热煨法。

首先炒干砂子，堵住管子一端，将干砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。

要求管路的弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不应大于管外径的1/10；暗配管时，弯曲半径不应小于管外径的6倍；埋设于地下或混凝土楼板内时，不应小于管外径的10倍。

对弯管的要求：1) 钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10%。

2) 被弯钢管的弯曲半径应符合下表的规定，弯曲角度一定要大于90°。

钢管允许弯曲半径条件弯曲半径与钢管外径之比明配时 6明配只有一个弯时 4暗配时 6埋设于地下或混凝土楼板内时103) 钢管弯曲时，焊缝如放在弯曲方向的内侧或外侧，管子容易出现裂缝。

当有两个以上弯时，更要注意管子的焊缝位置。

4) 管壁薄、直径大的钢管弯曲时，管内要灌满砂且应灌实，否则钢管容易弯瘪。

如果用加热弯曲，要灌用干燥砂。

灌砂后，管的两端塞上木塞。

2.1.2 钢导管连接。

钢管之间的连接，一般采用套管连接。

而套管连接宜用于暗配管，套管长度为连接管外径的1.5～3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。

电缆线敷设安全技术交底一、工程概述在本次工程中，我们将进行电缆线的敷设工作。

为了确保施工过程的安全与质量，特进行此次安全技术交底。

二、施工准备1、技术准备熟悉施工图纸，明确电缆线的型号、规格、长度、敷设路径等技术要求。

制定详细的施工方案，包括施工流程、施工方法、安全措施等。

2、材料准备电缆线：应符合设计要求，具备质量合格证明文件，外观无损伤、绝缘良好。

电缆桥架、线槽：规格型号符合设计要求，表面光滑、平整，无变形、锈蚀。

固定支架、吊架：材质、规格符合要求，安装牢固。

其他辅助材料：如防火封堵材料、接地导线等，应准备齐全。

3、施工工具准备电缆敷设机、牵引机、吊车等机械设备应性能良好，经过检验合格。

电工工具：如压线钳、剥线钳、螺丝刀等齐全完好。

测量工具：如卷尺、水准仪等精度满足要求。

4、现场准备清理敷设路径上的障碍物，确保道路畅通。

对电缆桥架、线槽进行安装、检查，确保其安装牢固、符合要求。

三、电缆敷设安全要求1、一般安全要求施工人员应穿戴好劳动防护用品，如安全帽、工作服、绝缘鞋等。

严禁酒后作业，严禁在施工现场嬉戏打闹。

施工现场应设置明显的安全警示标志，严禁无关人员进入施工区域。

2、高处作业安全要求在进行高处电缆敷设作业时，必须系好安全带，安全带应高挂低用。

搭建的脚手架应牢固可靠，经检查验收合格后方可使用。

严禁在高处抛掷工具、材料等物品。

3、电气安全要求施工用电应符合“三级配电、两级保护”的要求，配电箱应设置漏电保护器。

电动工具应绝缘良好，使用前应进行检查。

严禁私拉乱接电线，电线应架空或埋地敷设。

4、机械安全要求操作电缆敷设机、牵引机等机械设备的人员应经过培训，持证上岗。

机械设备应定期进行维护保养，确保其性能良好、安全可靠。

在机械设备运行过程中，严禁人员靠近或触摸运动部件。

四、电缆敷设施工流程1、电缆桥架、线槽安装根据设计要求，确定桥架、线槽的安装位置和走向。

使用膨胀螺栓或焊接等方法将支架、吊架固定在墙壁、天花板等部位。

电线导管、电缆导管敷设分项工程质量技术交底卡在锌层剥落处，也应刷防腐漆。

2切断钢管。

可用钢锯切断（最佳选用钢锯条）或管子切割机割断。

钢管不应有折扁和裂缝,管内无铁屑及毛刺，切断口应锉平，管口应刮光。

3套丝。

丝口连接时管端套丝长度不应不不小于管接头长度旳1/2；在管接头两端应焊跨接接地线。

薄壁钢管旳连接必须用丝扣连接。

薄壁钢管套丝一般用圆板牙扳手和圆板牙铰制。

厚壁钢管，可用管子铰板和管螺纹板牙铰制。

铰制完螺纹后，随后清修管口，将管口端面和内壁旳毛刺锉光，使管口保持光滑，以免割破导线绝缘层。

4弯管。

钢管明配需随建筑物构造形状进行立体布置，但要尽量减少弯头。

钢管弯制可采用冷煨法或热煨法：1）冷煨法。

一般管径为20mm及其如下时，用手板煨管器。

先将管子插入煨管器，逐渐煨出所需弯度。

管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

2）热煨法。

一方面炒干砂子，堵住管子一端，将干砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。

规定管路旳弯曲处不应有折皱、凹穴和裂缝现象，弯扁限度不应不小于管外径旳1/10；暗配管时，弯曲半径不应不不小于管外径旳6倍；埋设于地下或混凝土楼板内时，不应不不小于管外径旳10倍。

对弯管旳规定：1）钢管弯曲处不应浮现凹凸和裂缝，弯扁限度不应不小于管外径旳10%。

2）被弯钢管旳弯曲半径应符合下表旳规定，弯曲角度一定要不小于90°。

条件弯曲半径与钢管外径之比明配时 6明配只有一种弯时 4暗配时 6埋设于地下或混凝土楼板内时103）钢管弯曲时，焊缝如放在弯曲方向旳内侧或外侧，管子容易浮现裂缝。

当有两个以上弯时，更要注意管子旳焊缝位置。

4）管壁薄、直径大旳钢管弯曲时，管内要灌满砂且应灌实，否则钢管容易弯瘪。

如果用加热弯曲，要灌用干燥砂。

灌砂后，管旳两端塞上木塞。

2.1.2钢导管连接。

技术及安全交底记录
③当设计无要求时，埋设在墙内或混凝土内的绝缘导管，应采用中型以上的导管；
④沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，要按设计要求装设温度补偿装置。

-IK金属、非金属柔性导管敷设应符合下列规范的规定：
①刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于O.8m,在照明工程中不大于L2m；
②可挠金属管或其他柔性导管与刚性套管或电气设备、器具间的连接采用专用接头；
③可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN)的接续导体。

zt电线导管、电缆导管和线槽敷设技术交底1. 电线导管的类型和特点1.1 金属电线导管金属电线导管有铁制和铝制两种，并由于材料和制造工艺的不同，其强度、重量和耐腐蚀性能都不一样。

•铁制电线导管又称为钢管，强度大、坚固耐用但重量较大，通常适用于建筑物和工业场所；•铝制电线导管轻巧、易安装，但强度较低，而且不易抗腐蚀，适用于家庭和小型商业场所使用。

1.2 塑料电线导管塑料电线导管由聚氯乙烯、聚丙烯等材料制成，价格低廉，耐腐蚀性能优良，通常适用于家庭和办公室场所，可作为隐藏和表面用电线导管。

2. 电线导管的敷设方法安全敷设电线导管是电气工程中的重要环节。

一般常见的有以下几种方式：2.1 壁槽敷设钻孔或凿开墙面保持和线槽大小一致的空间，再用胶水或水泥将线槽固定在其内，最后将电线放置其中。

这种方法适用于需要将电线导管从外部安装到建筑物内部的情况，例如面板、开关、墙灯等电气设备。

2.2 水平架空敷设这种方法适用于电线导管从一端到另一端的情况，如从一堵墙到另一堵墙，可以采用电缆支架、吊杆或龙骨等来支持和固定电线导管。

这种方式比较简单，且不需要切割或凿墙，但需要留意架设高度和抗拉强度。

2.3 层间敷设这种方式适用于高层建筑或需要从一个楼层到另一楼层的情况。

通常这种情况采用的是电缆梯子、垂直电缆段或层间电缆桥架等方式来支持和固定电线导管。

这种方式可以保证电线不被机械磨损或受到其他安全隐患的侵害。

3. 电缆导管和线槽3.1 电缆导管电缆导管是为电线或光纤提供保护的一种管道，可分为金属电缆管和非金属电缆管两种。

它们由材料和制造工艺的不同具有不同的强度、重量和耐腐蚀性能。

通常用于隐藏或表面的电线敷设。

•金属电缆管主要由铁和铝制成，适用于建筑物和工业场所等，具有较高的强度和耐腐蚀性能；•非金属电缆管则主要由聚氯乙烯、聚丙烯等材料制成，价格低廉，一般适用于家庭和办公场所。

3.2线槽线槽是一种通用管道，通常由金属和塑料制成，可用于电线、数据电缆、电视线、电话线等的隐藏敷设。

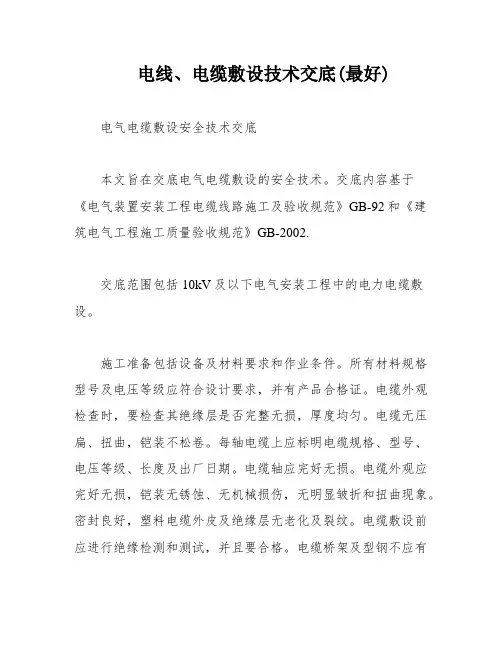

电线、电缆敷设技术交底(最好)电气电缆敷设安全技术交底本文旨在交底电气电缆敷设的安全技术。

交底内容基于《电气装置安装工程电缆线路施工及验收规范》GB-92和《建筑电气工程施工质量验收规范》GB-2002.交底范围包括10kV及以下电气安装工程中的电力电缆敷设。

施工准备包括设备及材料要求和作业条件。

所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

电缆外观检查时，要检查其绝缘层是否完整无损，厚度均匀。

电缆无压扁、扭曲，铠装不松卷。

每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

电缆外观应完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。

密封良好，塑料电缆外皮及绝缘层无老化及裂纹。

电缆敷设前应进行绝缘检测和测试，并且要合格。

电缆桥架及型钢不应有明显锈蚀，电缆保护管管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

电缆敷设所需主要机具包括电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、麻绳、千斤顶。

完好无损。

另外，还需要绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具、无线电对讲机和手持扩音喇叭。

作业条件包括土建工程和设备安装条件。

土建工程应具备预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

电缆沿线桥架周围的影响电缆敷设的设施应拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

放电缆用的电缆支架应搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。

直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。

盖板及砂子运至沟旁。

设备安装应具备变配电室内全部电气设备及用电设备配电箱柜安装完毕。

电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，通路顺畅并检验合格。

作业工序包括敷设电缆前准备工作和电缆敷设。

施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

一、交底对象全体施工人员、管理人员、监理单位代表二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 施工前的准备工作（1）熟悉施工图纸及设计要求，明确施工范围、施工方法、施工工艺及质量控制标准。

（2）对施工人员进行安全技术培训，确保施工人员具备一定的安全意识和操作技能。

（3）检查施工设备、材料、工具是否齐全，符合施工要求。

2. 施工过程中的安全注意事项（1）进入施工现场必须佩戴安全帽，高空作业必须系好安全带，正确使用个人防护用品。

（2）严禁酒后作业、疲劳作业，确保施工人员精力充沛。

（3）施工现场应设置明显的警示标志，提醒施工人员注意安全。

（4）严禁在施工现场吸烟、打闹、嬉戏，保持施工环境整洁。

（5）施工过程中，应遵守以下规定：a. 严禁使用不合格的电线导管、电线、电缆等材料。

b. 电线导管敷设应平直，转弯处应采用专用弯头，不得强行弯曲。

c. 电线导管固定应牢固，间距符合设计要求。

d. 电线导管与设备、器具连接应可靠，接头处应做好绝缘处理。

e. 电线导管敷设完成后，应进行隐蔽工程验收。

3. 特殊情况下的安全措施（1）在潮湿、易燃易爆等特殊环境下施工，应采取相应的防护措施。

（2）在高温、高空等危险作业环境下，应采取轮换作业、加强休息等措施。

（3）施工过程中，如遇停电、停水等突发情况，应立即采取措施，确保施工人员安全。

4. 施工完成后安全检查（1）对施工完成的电线导管敷设进行自检，确保工程质量符合要求。

（2）组织施工、监理、管理人员进行联合验收，确保施工安全。

五、交底人[填写交底人姓名及职务]六、接收人[填写接收人姓名及职务]七、备注1. 施工过程中，如遇特殊情况，应立即向交底人报告，并采取相应措施。

2. 施工人员应严格遵守本交底内容，确保施工安全。

3. 本交底自发布之日起生效，如有变更，以最新版本为准。
