电气导管敷设技术交底(镀锌管预埋)

编号CQJG-AZ-001 工程名称国家技术转移郑州中心工程
交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设
交底摘要照明、弱电、消防报警系统电气配管页数共 6 页,第 2 页交底内容:
⑧线盒固定:四边各至少一个钉子,上面用扎丝缠绕固定。

交底人审核人
签字栏
接收交底人
签字栏
接收交底人
技术交底记录
编号CQJG-AZ-001 工程名称国家技术转移郑州中心工程
交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设
交底摘要照明、弱电、消防报警系统电气配管页数共6页,第4页交底内容:
(不允许三管交叉)
12线盒拆模后,内壁刷防锈漆。

签字栏
接收交底人
技术交底记录
编号CQJG-AZ-001 工程名称国家技术转移郑州中心工程
交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设
交底摘要照明、弱电、消防报警系统电气配管页数共6 页,第5 页交底内容:
图示:电管连接处跨接线,线端搪锡处理。

签字栏
接收交底人
技术交底记录
编号CQJG-AZ-001 工程名称国家技术转移郑州中心工程
交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设
交底摘要照明、弱电、消防报警系统电气配管页数共6 页,第6 页交底内容:
图示:电管与线盒连接处跨接线连接。

:技术交底记录技术交底记录交底内容：⑨线盒固定：四边各至少一个钉子，上面用扎丝缠绕固定。

`签字栏交底人审核人接收交底人）技术交底记录工程名称国家技术转移郑州中心工程编号CQJG-AZ-001 &交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设技术交底记录（工程名称国家技术转移郑州中心工程编号CQJG-AZ-001交底日期2018年9月18日?施工单位重庆建工集团股份有限公司分项工程名称导管敷设交底摘要照明、弱电、消防报警系统电气配管页数共6页，第4页[交底内容：!（不允许三管交叉）13 线盒拆模后，内壁刷防锈漆。

签字栏交底人|审核人接收交底人技术交底记录工程名称国家技术转移郑州中心工程:编号CQJG-AZ-001交底日期2018年9月18日施工单位重庆建工集团股份有限公司#分项工程名称导管敷设交底摘要照明、弱电、消防报警系统电气配管页数共6 页，第5 页交底内容：*图示：电管连接处跨接线，线端搪锡处理。

签字栏交底人审核人接收交底人"技术交底记录工程名称国家技术转移郑州中心工程编号CQJG-AZ-001：交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设交底摘要照明、弱电、消防报警系统电气配管》页数共6 页，第6 页交底内容：图示：电管与线盒连接处跨接线连接。

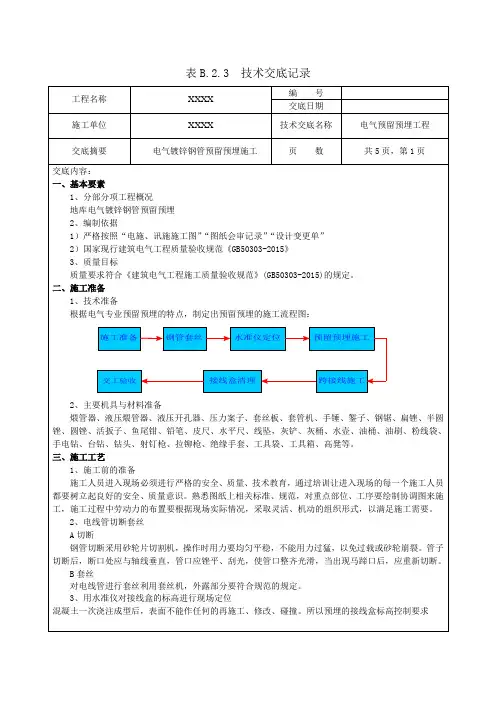

镀锌钢管在顶板中预埋施工技术交底
一.施工准备：
1、工具齐全；
2、已接受技术交底；
二、工艺流程：
施工准备——预制加工——测定盒、箱位置——盒、箱固定——管路敷设一接地跨接——成品保护
三.工艺做法：
1.测定盒、箱位置：按设计要求确定盒、箱轴线位置，以土建弹出的水平线，挂线找正，标出盒、箱实际尺寸位置。

2.管路敷设：钢管螺纹连接时，管端螺纹长度不应小于管接头1/2,连接后螺纹外露2~3扣，螺纹表面光滑无损坏。

3.接地跨接：镀锌的钢导管不得熔焊跨接接地线，连接处的两端用专用接地卡固定跨接接地线，接地线为绿/黄双色铜芯软导线，截面积不小于4mm2o
四、质量标准：
1与设备连接的钢管管口与地面的距离宜大于300mm o
2•当管路长度每超过30m,无弯曲;管长度每超过20m,有一个弯曲;管长度每超过15m,有两个弯曲；管长度每超过8m,有三个弯曲，中间应增设接线盒。

五.参考图片
六、文明施工：
1.施工完毕后，及时将施工产生的废料垃圾清理干净；
2.注意本专业和其他专业施工后的成品、半成品保护；
七.安全事项：
1.入场应进行入场安全教育，合格后方可进场施工；
2.进入施工现场必须正确佩戴安全帽，在脚手架施工时一定要系好安全带；
3.爬高时，要检查梯子、架子及防护设施，如有损坏变形要及时处理，以免存在隐患；
4.随身携带的工具应放在稳妥地方防止坠落伤人；
5.在地下室施工作业，要注意临边作业；
6.如果发现有不适宜施工的安全隐患，应立刻停止该部位的施工，并立即通知项目部安全负责人；
7.施工现场用电符合安全要求，施工队电工先检查，再由我方负责人员检查合格后方可使用。

3.2. 施工工艺3.2.1. 预留、预埋箱盒（1） 插座盒、开关盒的具体做法：盒子固定采用不小于Φ8的钢筋，用两根长度不小于300mm 和两根线盒等长度的钢筋焊接成盒体大小方框架，卡着盒体，钢筋框架不得与盒体焊接，方便盒体在框架内移动，盒体北面用25*4扁钢与盒体用机螺丝固定，扁铁上焊接盒体限位钢筋，使限位钢筋+盒体厚度等于墙体的厚度，测量好开关或插座的位置后，用绑扎丝把框架与结构钢筋绑扎，盒内管口必须先堵好塑料管堵，然后用湿锯沫或其他柔性材料将盒填塞密实饱满,再用5mm 高密度聚苯板裁成盒口大小，用胶带与盒子固定牢固，防止锯末的散落，然后用绑扎丝与盒子固定。

固定盒体时必须参照底板上土建给出的墙体线，盒口必须与墙体线对应平齐。

（2） 预留箱盒位置后安装箱盒的办法：为了保证箱盒的安装质量，统一安装高度，降低安装的偏差，需按以下方法施工，暗装箱必须预留木套箱，具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的木套箱,一般可要求左右各大50～100mm,上下各大150～200mm 。

这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。

木套箱的做法可以参照土建门窗洞模板的做法。

（3） 为了以后安装箱盒施工方便,钢管进入木套箱或聚苯板内最好不超过5mm,以便采用接短管的办法进箱盒。

稳注开关盒、插座盒时，盒体应正直，完成后的盒体应与结构完成面相平；盒体凹进结构完成面20mm 时，必须加装套盒处理。

预留箱盒位置 敷设管路 管路连接 管路切断镀锌钢管套丝管路弯曲 管路固定 跨接地线墙壁盒灯头盒3.2.2.敷设管路套管连接连接宜用于暗配管，套管长度为连接管径的的中心，接，镀锌钢导管不得熔焊跨接地线，连接处的两端用专用接地卡固定跨接接地线。

管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。

装好管箍后，管口应对应，外露丝应不多余（2）管路与箱盒的连接:1.本表由施工单位填写，交底单位与接受交底单位各存一份。

建筑电气安装工程（室内）电线管敷设技术交底1、电气管线（预埋）敷设1）管线布置整齐，严禁两根以上管道在同一处重叠敷设，且严禁敷设在钢筋保护层，局部管线多的地方，应请土建采取有效的加固措施；2）电线管与接线盒连接处应设锁口，电线管转弯半径要大，半径小了影响穿线施工，应避免造成后续楼板开槽，影响楼板结构安全；3）电线管、开关、插座和灯头盒等材料应使用合同约定的品牌，管壁厚度，管材柔韧度符合规范要求；4）电线管口要及时封堵，线管绑扎固定可靠，做好成品保护。

5）不得随意用手工开槽，尽量避免横向开槽，管槽不宜开太深，深度应符合规范要求，否则影响墙面结构安全；6）电线管必须在墙面粉刷前疏通到位，如有管道堵塞，需及时修补，严禁墙面粉刷后开槽；7）电线管在墙面敷设排列整齐，间距均匀并符合规范要求，管线敷设集中的墙面，特别是配电箱进出口，必须在墙面粉刷时用纤维网加固或采取其他防开裂措施。

2、开关、插座预埋，箱体预埋1）开关、插座盒预埋时要仔细核对施工图，尽量一次性预埋到位；2）水平标高必须按土建水平标高控制线统一控制，并符合设计要求，竖向标高必须根据土建墙面粉刷灰饼厚度进行控制，特别是预埋偏位的情况下，在墙面粉刷前必须一次性调整到位；3）开关、插座盒与电线管连接必须做锁口，不得随意在开关、插座盒开孔，同时做好成品保护，通常的成品保护措施有在盒体里填塞泡沫块，待墙面粉刷完成后，将泡沫块取出，这样保持盒体干净清洁；4）配电箱与线管连接必须做锁口，不得随意在箱体采用切割机开孔，箱体应采用液压开孔器开孔，孔洞整齐，洞口大小与管径相匹配，箱体接地可靠；5）各种暗敷箱体四周和背后必须用细石砼灌实，背后挂钢丝网，用1：2水泥砂浆抹平，做好成品保护，保持箱体内清洁干净；6）宽度大于300mm的配电箱、弱电箱、消火栓箱顶部必须设置过梁，安装高度符合设计要求；7）箱体暗敷的进出线管待墙面粉刷完成后做好标识，以防二次装修打破管线。

3 、顶板内电线管（吊卡）敷设安装1）吊顶内各种管线应有一个总体规划，水、电、风管道应统一考虑，综合布局。

电线导管、电缆导管敷设分项工程质量技术交底卡暗配时6埋设于地下或混凝土楼板内时103）钢管弯曲时，焊缝如放在弯曲方向的内侧或外侧，管子容易出现裂缝。

当有两个以上弯时, 更要注意管子的焊缝位置。

4）管壁薄、直径大的钢管弯曲时，管内要灌满砂且应灌实，否则钢管容易弯瘪。

如果用加热弯曲，要灌用干燥砂。

灌砂后，管的两端塞上木塞。

2.1.2钢导管连接。

钢管之间的连接，一般采用套管连接。

而套管连接宜用于暗配管，套管长度为连接管外径的2.5〜3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。

用幺幺•扣连接时，管端套丝长度不应小于管接头长度的1Z2:在管接头两端应焊跨接接地线。

薄壁钢管的连接必须用幺幺•扣连接。

钢管与接线盒、开关盒的连接，可采用螺母连接或焊接。

采用螺母连接时，先在管子上拧一个锁紧螺母（俗称根母），然后将盒上的敲落孔打掉，将管子穿入孔内，再用手旋上盒内螺母（俗称护口），最后用扳手把盒外锁紧螺母旋紧。

2.1.3钢导管的接地。

金属的导管必须与PE或PEN线可靠连接，这是用电安全的基本要求，以防产生电击现象，并应符合下列规立：1镀锌钢导管和壁厚2伽及以下的薄壁钢导管，不得熔焊跨接接地线。

2镀锌钢导管的管与管之间采用螺纹连接时，连接处的两端应该用专用的接地卡固龙。

3以专用的接地卡跨接的管与管及管与盒（箱）间跨接线为黄绿相间色的铜芯软导线，截而积不小于4伽2。

4当非镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固左跨接线也可以焊接接地线，焊接跨接接地线的做法，如下图所示。

（a）管与管连接：（b）管与盒连接；（c）管与箱连接1—非镀锌钢导管；2—圆钢跨接接地线；3—器具盒：4—配电箱;5—全扣管接头；6—根母；7—护口：8—电气焊处焊接跨接接地线做法当非镀锌钢导管与配电箱箱体采用间接焊接连接时，可以利用导管与箱体之间的跨接接地线固泄管、箱。

跨接接地线直径应根据钢导管的管径来选择，如下表所示。

管接头两端跨接接地线焊接长度，不小于跨接接地线直径的6倍，跨接接地线在连接管焊接处距管接头两端不宜小于50血。

技术交底JD-001
墙板内线盒“井”字型固定示例楼板内线盒固定示例
（2）线管敷设时应按照图纸设计及现场情况沿最近线路敷设，超过下列长度须在中间加过线盒：A、管路长度超过30米，无弯曲；
此种情况严禁出现
）管路连接处需加强固定，在连接套管两侧20cm左右处用铅丝将镀锌管牢固固定在结构钢筋上，必要时在连接套管处用钢筋对管路进行加固，防止打灰过程中管路的松动；
伸入分区边缘回路标记示例
）管路固定采用绑丝与钢筋绑扎固定，固定线盒处的固定点距线盒不大于0.3个，管路中间固定点间距不大于1米，管路固定牢靠。

技术交底人员签到表。

导管敷设(水电预埋)技术交底技术交底记录2018年5月1日工程名称米家崖二期租赁型保障房分部工程电气安装工程分项工程名称：水电预埋（电线导管敷设工程）交底内容一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

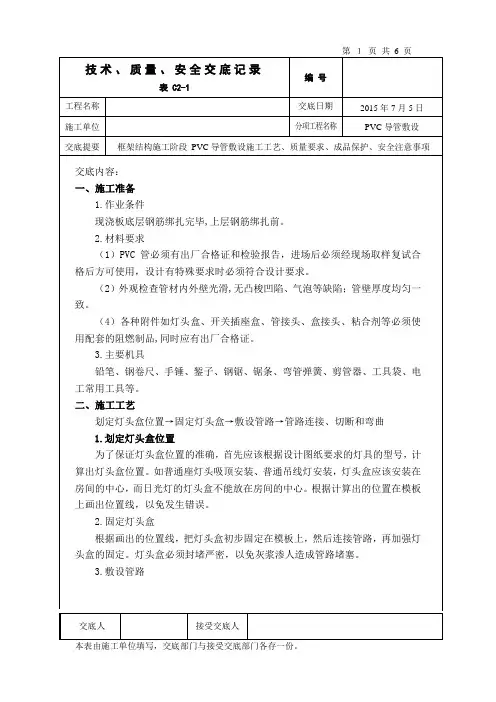

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录年月日
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录
技术交底记录。

一、交底目的为确保电气导管预埋施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，现将电气导管预埋安全技术交底如下。

二、交底内容1. 施工人员安全教育培训（1）施工前，组织全体施工人员进行安全教育培训，确保每位施工人员了解并掌握电气导管预埋施工过程中的安全知识和操作规程。

（2）对新入职的施工人员进行岗前培训，使其熟悉电气导管预埋施工流程、安全操作规程和应急处理措施。

2. 施工现场安全措施（1）施工现场应设置安全警示标志，提醒施工人员注意安全。

（2）施工现场应配备必要的安全防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。

（3）施工现场应保持整洁，通道畅通，防止施工人员滑倒、摔伤。

3. 电气导管预埋施工安全操作规程（1）施工前，仔细阅读施工图纸，了解设计要求，熟悉施工工艺。

（2）施工过程中，严格按照施工图纸和操作规程进行施工。

（3）在预埋电气导管时，应确保导管固定牢固，防止导管脱落。

（4）在切割、弯曲电气导管时，应使用专用工具，严禁使用手或铁锤直接敲打。

（5）在电气导管预埋过程中，注意避免导管与其他管道、设备发生碰撞。

（6）在电气导管预埋完成后，对预埋导管进行检查，确保导管无破损、变形等现象。

4. 电气导管预埋施工过程中的应急处理措施（1）如遇电气导管破损、短路等故障，应立即停止施工，切断电源，并采取相应的应急措施。

（2）在电气导管预埋过程中，如发现火灾等险情，应立即报警，并采取相应的灭火措施。

（3）在施工过程中，如施工人员发生意外伤害，应立即采取救治措施，并立即报告相关部门。

三、交底要求1. 施工单位应将本安全技术交底内容纳入施工方案，并严格执行。

2. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

3. 施工单位应加强对施工现场的安全管理，确保电气导管预埋施工过程中的安全。

四、交底时间本安全技术交底于[交底日期]进行，施工人员应认真听取并记录。

五、交底人[交底人姓名][单位名称][日期]。

编号CQJG-AZ-001 工程名称国家技术转移郑州中心工程交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设交底摘要照明、弱电、消防报警系统电气配管页数共 6 页，第 1 页交底内容：钢管预埋要求做法：①线管布线包括线管选择，线管加工，线管敷设等工序。

②钢管配管敷设严禁使用塑料盒。

③管子的断口应与管子垂直，如有些小偏差，可用平挫挫平，如果偏差较大或出现了马蹄口，应重新切断管子，切断后需要用平挫挫平，用圆锉去除管口毛刺，刮光，使管子口整齐，光滑。

④管路弯曲，在管路敷设前，应预先根据图纸，将管子楲出所需的弧度。

⑤注意弯曲半径不小于管外径的6倍,钢管加工时其弯曲处不应有褶皱、凹穴、折扁和裂缝现象,弯扁程度不大于管外径的10%,弯曲角度不小于90°。

⑥管线进盒不得超过5mm,进管角水平，垂直进盒。

⑦多管敷设平行预埋时，管线与管线之间距离不得小于25mm。

2.5交底人审核人签字栏接收交底人编号CQJG-AZ-001 工程名称国家技术转移郑州中心工程交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设交底摘要照明、弱电、消防报警系统电气配管页数共 6 页，第 2 页交底内容：⑧线盒固定：四边各至少一个钉子，上面用扎丝缠绕固定。

交底人审核人签字栏接收交底人工程名称国家技术转移郑州中心工程编号CQJG-AZ-001交底日期2018年9月18日施工单位重庆建工集团股份有限公司分项工程名称导管敷设交底摘要照明、弱电、消防报警系统电气配管页数共 6 页，第 3 页交底内容：⑨管路接地：钢管与钢管,钢管与盒(箱)连接时,为了管路敷设系统接地(接零)良好、可靠,应作整体接地连接。

即在管接头的两端及管与盒(箱)连接处,要用相应采用不小于4mm2多股软铜线连接，线端搪锡处理。

⑩管路变形缝补偿装置：在变形缝的两侧对称预埋一个接盒，用一根软管将两接线相邻面连接起来，软管的一端与一个盒子固定，另一端伸于另一盒内且此盒上的相应位置开长孔，长孔的长度不小于管的2倍。
