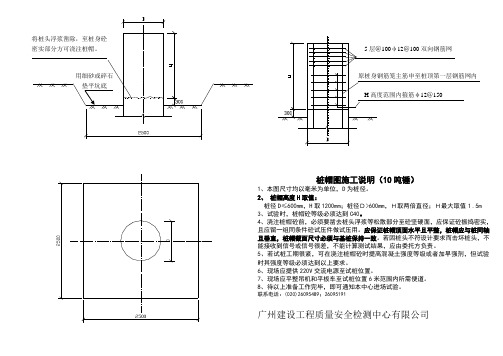

桩帽图施工说明（10吨锤）
1、本图尺寸均以毫米为单位，D为桩径。
2、桩帽高度H取值：
桩径D≤600mm，H取1200mm；桩径Ｄ>600mm，Ｈ取两倍直径；Ｈ最大取值１.5m
3、试验时，桩帽砼等级必须达到C40。
4、浇注桩帽砼前，必须要凿去桩头浮浆等松散部分至砼坚硬面，应保证砼振捣密实，且应留一组同条件砼试压件做试压用。
应保证桩帽顶面水平且平整，桩帽应与桩同轴且垂直，桩帽截面尺寸必须与基桩保持一致。
若因桩头不符设计要求而击坏桩头，不能接收到信号或信号很差，不能计算测试结果，应由委托方负责。
5、若试桩工期很紧，可在浇注桩帽砼时提高混凝土强度等级或者加早强剂，但试验时其强度等级必须达到以上要求。
6、现场应提供220V交流电源至试桩位置。
7、现场应平整吊机和平板车至试桩位置6米范围内所需便道。
8、待以上准备工作完毕，即可通知本中心进场试验。
联系电话：(020)26095489；26095191
广州建设工程质量安全检测中心有限公司。
桩基检测试验（静载）⽅案桩基检测试验⽅案桩基检测试验⽅案⼀、⼯程概况：本⼯程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、⾼应变动测、声波透射法及桩⾝桩底位移检测、桩⾝轴⼒、桩侧侧摩阻⼒检测等：⼆、检测⽅案编制说明：1、检测数量、⽅法：《中国2010上海世博会公共活动中⼼⼯程》及本⼯程的桩基施⼯说明、桩位平⾯图及抗压桩抗拔桩详图。
《建筑基桩检测技术规范》（JGJ106-2003）《地基基础设计规范》（ DGJ08-11-1999 ）三、现场要求：（1）⼀般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电⽤以照明和设备⽤电。
临时⽤房⼀间（2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产⽣振动设备的作业，确保检测数据的正确和检测⼯作的正常进⾏。
（3）低应变检测前须将每⼯程桩全部开挖且将桩顶处理后进⾏。
（4）⼯程桩⾼应变检测应将需检测的试桩按本⽅案的要求进⾏加固处理。
四、检测时间：抗压静载检测速度为4天/ 组（包括设备安装及检测）；抗拔检测检测速度为2天 /组（包括设备安装及检测）低应变动测、⾼应变动测、成孔检测、声波透射检测待测试条件具备。
检测时间由委托单位提前⼀天通知。
⼀般在⼀天即可完成现场检测⼯作。
桩⾝、桩底位移检测及桩⾝轴⼒、测摩阻⼒检测在静载试验进⾏时同时检测。
五、测试成果及期限1、静载确定实测单桩竖向抗压（拔）极限承载⼒。
提供单桩竖向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成果汇总表。
2、低应变所测桩桩⾝完整性曲线和判断及缺陷描述。
3、试成孔检测提供连续12⼩时的孔径、、孔深、垂直度、及沉渣厚度的检测数据以判定孔壁稳定性能，评价施⼯机械和⼯艺是否满⾜灌注桩成桩的质量要求。
4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数据。
5、⾼应变检测提供抗压桩的实测承载⼒及桩⾝完整性。
6、声波透射法检测提供桩⾝完整性并判定桩⾝缺陷程度并确定其位置。
表3.1.2 检测方法及检测目的低应变法检测桩身缺陷及其位置，判定桩身完整性类别高应变法判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别分析桩侧和桩端土阻力《建筑基桩检测技术规范》( JGJ106―2003)9.2.3 高应变检测用重锤应材质均匀、形状对称、锤底平整。
高径（宽）比不得小于1，并采用铸铁或铸钢制作。
当采取自由落锤安装加速度传感器的方式实测锤机力时，重锤应整体铸造。
且高径（宽）比应在1.0～1.5范围内。
9.2.4 进行高应变承载力检测时，锤的重量应大干预估单桩极限承载力的1.0%～1.5%，混凝土桩的桩径大于600mm或桩长大于30m时取高值。
（强规）管桩桩径600mm单桩极限承载力4000kN锤的重量50kN3.1.1 工程桩应进行单桩承载力和桩身完整性抽样检测。
（强规）《建筑基桩检测技术规范》( JGJ106―2003)3.2.7 施工后，宜先进行工程桩的桩身完整性检测，后进行承载力检测。
当基础埋深较大时，桩身完整性检测应在基坑开挖至基底标高后进行。
高应变承载力检测桩顶情况前后比较的照片（放心：有垫板保护，对桩头的质量没有影响）高应变承载力检测桩顶情况后的照片2.1 检测目的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性，并对基桩的质量进行评价。
2.2 检测标准及数量规定本次试验按照中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003），根据规范规定，高应变检测数量不少于总桩数的5%，且不少于5根。
2.3 仪器设备及基本原理本次检测仪器采用美国桩基动力学公司生产的PDA打桩分析仪(PAL型)，检测示意图如图3。
图4 高应变动力试桩示意图高应变动力试桩的基本原理是：用重锤冲击桩顶，使桩-土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时程曲线，从而判定桩的承载力和评价桩身质量完整性。
桩帽处理对灌注桩高应变检测的影响摘要：文章结合了实际工程经验来对灌注桩的高应变检测过程安全性准确性影响进行评价，与此同时讨论了桩帽的尺寸和传感器安装情况对于信号强度等的影响，对于高应变检测过程中经常会出现的信号质量问题进行讨论并提出对策。
关键词：桩帽处理；灌注桩；高应变检测1.前言高应变法是经过了十几年的研究完善检验的便捷有效的桩身完整性的测试方法，现在已经充分应用到了基桩检测的各个领域当中。
高应变法在一开始的时候主要是应用在钢管桩或者预应力管的检测过程当中，但是后来国内外学者对于高应变发进行理论和实践方面的深入研究将高应变法逐渐深入到了灌注桩的检测过程当中且取得了不错的结果，高应变发成为了静载法意外的比较科学的测试灌注桩承载力的方法。
2.灌注桩应变测试当中桩帽起到的作用预应力管桩因为其单桩具有相当低的涉及承载力，而桩身具有比较高的混凝土强度，且桩顶具有法兰盘进行锚固作用，因而仅需要在桩顶和重锤之间设置一定的木板就可以满足高应变测试的要求。
灌注桩的桩身具有较低的混凝土强度和相当大质量的重锤，因而如果冲击的何在直接作用在桩顶上就很容易导致桩顶的混凝土连带着传感器一同损坏，进而产生无用信号甚至设备安全问题。
高应变试验具有较高的成本和较长的准备周期，因而要确保信号质量试验的安全性，经常会通过桩顶制作混凝土桩帽来实现高应变测试前期工作的完善。
在这一过程中，混凝土桩帽可以有效代替桩顶的混凝土来承受荷载，与此同时灌注桩的混凝土具有较低的抗压强度和比较差的均匀性，如果桩顶的混凝土直接承受冲击力则会产生应力集中的问题，很容易导致混凝土局部破坏，而且横向箍筋具有小密度布设的情况，因而就会导致桩顶的混凝土具有较低的抗剪强度，表现在桩顶很难进行切割磨平过程，冲击荷载作用的过程中桩顶混凝土很容易被劈裂。
桩帽因为应用的是高标号混凝土，浇筑过程中就能充分保证混凝土的均匀性和抗压强度，同时驳接桩帽当中设置了竖向钢筋和水平钢筋网片来确保了混凝土抗剪强度，确保桩帽即使承受了较大的在和也不会被破坏，进而确保信号质量。
表3.1.2 检测方法及检测目的低应变法检测桩身缺陷及其位置，判定桩身完整性类别高应变法判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别分析桩侧和桩端土阻力《建筑基桩检测技术规范》( JGJ106―2003)9.2.3 高应变检测用重锤应材质均匀、形状对称、锤底平整。
高径（宽）比不得小于1，并采用铸铁或铸钢制作。
当采取自由落锤安装加速度传感器的方式实测锤机力时，重锤应整体铸造。
且高径（宽）比应在1.0～1.5范围内。
9.2.4 进行高应变承载力检测时，锤的重量应大干预估单桩极限承载力的1.0%～1.5%，混凝土桩的桩径大于600mm或桩长大于30m时取高值。
（强规）管桩桩径600mm单桩极限承载力4000kN锤的重量50kN3.1.1 工程桩应进行单桩承载力和桩身完整性抽样检测。
（强规）《建筑基桩检测技术规范》( JGJ106―2003)3.2.7 施工后，宜先进行工程桩的桩身完整性检测，后进行承载力检测。
当基础埋深较大时，桩身完整性检测应在基坑开挖至基底标高后进行。
高应变承载力检测桩顶情况前后比较的照片（放心：有垫板保护，对桩头的质量没有影响）高应变承载力检测桩顶情况后的照片2.1 检测目的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性，并对基桩的质量进行评价。
2.2 检测标准及数量规定本次试验按照中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003），根据规范规定，高应变检测数量不少于总桩数的5%，且不少于5根。
2.3 仪器设备及基本原理本次检测仪器采用美国桩基动力学公司生产的PDA打桩分析仪(PAL型)，检测示意图如图3。
图4 高应变动力试桩示意图高应变动力试桩的基本原理是：用重锤冲击桩顶，使桩-土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时程曲线，从而判定桩的承载力和评价桩身质量完整性。
（CMA章）基桩高应变法试验检测报告工程名称：※工程地点：※委托单位：※（盖骑缝章）检测日期：※年※月※日报告总页数：※（含此页）报告编号：※合同编号：※（报告专用章）※※※※※※※※※※检测站※年※月※日※※※※※※※※※※※※工程基桩高应变法检测报告现场检测人员：※※※上岗证号:※报告编写：※上岗证号:※校核：上岗证号:※审核：上岗证号:※技术负责人：声明: 1、本检测报告涂改、错页、换页无效；2、检测单位名称与检测报告专用章名称不符者无效；3、本报告无我单位“技术资格证书章”无效；4、本报告无检测、审核、技术负责人签字无效；5、如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。
（报告专用章）••••• ※年※月※日••地址：邮政编码：••电话：联系人：目录一项目概况…………………………………………※二工程地质概况……………………………………※三成桩工艺及桩位图………………………………※四现场检测…………………………………………※五计算方法…………………………………………※六检测结果…………………………………………※七结论与建议………………………………………※八附图表……………………………………………※网址：e_mail：－项目概况1方桩应为桩横截面尺寸，管桩应加壁厚。
2可为标准值或极限值。
二、工程地质概况•••注：可从简，表述方式虽不限，但仍以图表结合为宜，基本情况亦应说明清楚，如资料溯源，各层尤其持力层性状，桩顶桩底位置描述等。
以下为一参考描述根据由武汉市勘测设计研究院提供的《武汉长虹房地产建筑开发有限公司西北湖广场东方国际公寓岩土工程勘察报告》（2001-K-117），东方国际公寓场地所在部位为次级背斜，场地外围有三条断层（系推测），对场地的稳定性没有影响。
拟建场地地势较平坦，岩土层概况、相关岩土物理力学性质指标、桩周土概况详见表2。
注：依据岩土工程勘察报告16-16’剖面绘制。
大直径灌注桩高应变桩帽质量问题研究麦泽权【摘要】本文结合实际工程,针对影响大直径灌注桩高应变桩桩帽质量的因素展开讨论,提出大直径桩帽制作应遵循的技术要点,分析了桩帽质量缺陷引起的实测信号异常情况的现场处理方法.【期刊名称】《广东土木与建筑》【年(卷),期】2015(022)010【总页数】4页(P23-26)【关键词】大直径灌注桩;高应变;桩帽质量【作者】麦泽权【作者单位】中山市小榄镇城乡建设服务中心广东中山528400【正文语种】中文0 引言混凝土灌注桩作为一种可靠的桩基础形式，目前广泛应用于建设工程领域，尤其在高层和超高层建筑中起到不可替代的作用。
随着上部结构荷载的不断提高，灌注桩桩径、桩长也随之增大，为实现大直径灌注桩承载力检测的顺利开展，工程技术人员积极探索，逐渐将高应变法测试基桩完整性和承载力应用于大直径灌注桩并积累了丰富的工程经验，目前国内最大高应变测试设备重60t，可完成承载力特征值30000kN的基桩高应变测试。
与管桩及小直径灌注桩相比，大直径灌注桩高应变测试现场准备工作要求高，测试设备和吊装设备吨位大，现场测试周期长，安全风险高，在成本和时间上均远超管桩和小直径灌注试验，现场任何问题都可能造成巨大的损失。
为保证快速采集到高质量的实测信号，灌注桩高应变在试验前需按要求制作混凝土桩，特别对于大直径灌注桩，桩帽质量是影响实测信号的核心因素，是保证安全、准确、高效完成现场试验的关键问题，必须加以严格要求。
本文结合工程实践，分析了大直径灌注高应变法桩帽常见质量问题及其对实测信号的影响，提出了桩帽制作的关键要点，并总结出由于桩帽引起信号异常的处理方法。
1 桩帽施工质量问题分析按照规范要求，大直径灌注桩高应变的传感器安装距桩顶不得少于1倍桩径［1］，鉴于开挖的技术难度和安全问题，通常灌注桩高应变试验前在桩顶浇筑混凝土桩帽，其作用是传递重锤施加的竖向荷载到桩身，起到替打的作用，保护桩身混凝土，同时满足规范对传感器安装位置的规定，保证信号采集质量，因此桩帽质量对高应变试验的成败起到至关重要的影响，桩帽若存在质量问题，其波阻抗与桩身阻抗的差异对实测信号的真实性、可靠性造成显著影响，必须予以足够重视。
桩帽图施工说明（10吨锤）
1、本图尺寸均以毫米为单位，D为桩径。
2、桩帽高度H取值：
桩径D≤600mm，H取1200mm；桩径Ｄ>600mm，Ｈ取两倍直径；Ｈ最大取值１.5m
3、试验时，桩帽砼等级必须达到C40。
4、浇注桩帽砼前，必须要凿去桩头浮浆等松散部分至砼坚硬面，应保证砼振捣密实，且应留一组同条件砼试压件做试压用。
应保证桩帽顶面水平且平整，桩帽应与桩同轴且垂直，桩帽截面尺寸必须与基桩保持一致。
若因桩头不符设计要求而击坏桩头，不能接收到信号或信号很差，不能计算测试结果，应由委托方负责。
5、若试桩工期很紧，可在浇注桩帽砼时提高混凝土强度等级或者加早强剂，但试验时其强度等级必须达到以上要求。
6、现场应提供220V交流电源至试桩位置。
7、现场应平整吊机和平板车至试桩位置6米范围内所需便道。
8、待以上准备工作完毕，即可通知本中心进场试验。
联系电话：(020)26095489；26095191
