高应变低应变桩基检测

（工程名称）桩基工程检测方案xxxxxx检测有限公司xxxx年xx月xx号目录1 工程概况 (1)2 检测内容 (1)3 检测依据 (1)4 高应变法检测 (1)4.1 测试原理 (1)4.2 试验桩桩头处理及技术要求 (1)4.3 试验设备 (2)4.4 试验方法 (2)5 基桩低应变动力检测 (2)5.1 检测原理与方法 (2)5.2 检测仪器与设备 (2)5.3 基桩质量评定等级及标准 (3)6 资料整理分析和报告编写 (3)6.1 静载荷试验资料整理分析 (3)6.2 低应变动力检测资料整理分析 (3)6.3 编写报告 (3)7 检测工作流程 (3)8 检测人员安排及检测工期安排 (4)8.1 检测人员安排 (4)8.2 检测配合要求 (4)8.3 检测工期安排 (5)9 工程质量、安全保证和文明施工保证措施 (5)9.1 工程质量保证措施 (5)9.2 安全保证措施 (5)9.3 文明施工保证措施 (6)1.工程概况xxxxxxxxxx工程采用人工挖孔桩。

为更好的完成检测任务，科学规范的进行检测工作，我公司编制了本《检测方案》。

2 检测内容（1）高应变法检测：5根。

（2）低应变法检测：全测。

3 检测依据（1）《建筑基桩检测技术规范》（JGJ106-2003）；（2）《建筑地基基础工程施工验收规范》（GB50202-2002）4 高应变法检测4.1 测试原理形拟合法确定单桩极限承载力是在一维波动理论的基础上求解一维连续线弹性的桩及非线性弹塑性土的波动模型（一维桩土波动模型），并以桩顶实测力或实测速度求得力或速度的响应，通过计算来确定单桩极限承载力值。

4.2 基桩的技术要求和桩头处理1、基桩的技术要求根据《建筑基桩检测技术规范》（JGJ106-2003）要求，承载力检测的休止时间除应达到混凝土龄期28天或预留同条件试块达到设计强度外，当无成熟的地区经验时，尚不应少于下表的规定时间。

2、基桩桩头处理（1）混凝土应先凿掉桩顶部的破碎层和软弱混凝土。

桩基低应变及高应变检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。

第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条，单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定：1 施工质量有疑问的桩；2 设计方认为重要的桩；3 局部地质条件出现异常的桩；4 施工工艺不同的桩；5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩；6 除上述规定外，同类型桩宜均匀随机分布。

解释：对于基桩的检测包括单桩承载力及桩身完整性两个部分，这两个部分要求检测的数量不同。

三、低应变与高应变适用范围低应变：适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。

另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。

本方法对桩身缺陷程度只做定性判定，尽管利用实测曲线拟合法分析能给出定量的结果，但由于桩的尺寸效应、测试系统的幅频相频响应、高频波的弥散、滤波等造成的实测波形畸变，以及桩侧土阻尼、土阻力和桩身阻尼的耦合影响，曲线拟合法还不能达到精确定量的程度。

对于桩身不同类型的缺陷，低应变测试信号中主要反映出桩身阻抗减小的信息，缺陷性质往往较难区分。

例如，混凝土灌注桩出现的缩颈与局部松散、夹泥、空洞等，只凭测试信号就很难区分。

因此，对缺陷类型进行判定，应结合地质、施工情况综合分析，或采取钻芯、声波透射等其他方法。

附件1：桩基检测考核评定标准桩基检测考核采取检测模拟考核基地现场测试的方式。

基地原型桩考核分为单桩竖向极限承载力检测（高应变法）与桩身完整性检测（低应变法、声波透射法）。

（一）对于单桩极限承载力检测（高应变法）的考核，在给定土层类别前提下达到下列标准的，评定为考核合格。

检测得出的单桩竖向极限承载力误差值＜±20%以内的桩数占70%以上，其余桩的最大误差值不超过±30%（极限承载力以静载荷试验为对比标准）。

（二）对于桩身完整性（低应变法、声波透射法）的检测，在给定场地土层类别和桩身混凝土实际强度的前提下，达到下列标准的，评定为考核合格。

1、对于桩身横截面断裂或夹低阻抗异物的面积≥60%、全断面离析和完整桩的判别正确率及桩身完整性类别判别正确率不低于80%，且所测缺陷的位置和完整桩的桩长误差值≤±1m；2、对具有2个缺陷的断面的桩，能判定出最上面的缺陷断面位置，其位置误差值≤±1m；3、对以下三种情况能正确检测其中一种：（1）桩身缩颈或扩颈的桩数判定正确率和位置正确判定率（误差值≤±1m）达到50%以上；（2）对于扩底桩的桩数判定正确率达到50%以上；（3）对于第二缺陷的桩数判定正确率达到30%以上。

基地原型桩考核完毕后，应在当天内提供检测方案、现场检测原始记录、检测报告，检测报告中应有每根桩的实测曲线（未经人为修正），用箭头标注桩身缺陷或异常波形位置，用文字分析说明理由。

（三）对于单桩竖向极限承载力的静载荷检测和单桩钻芯法检测的考核，通过工程桩现场检测进行考核，达到以下标准可评定为考核合格。

1、合理适当的检测方案；2、相应的仪器设备配置；3、现场操作熟练，符合规范要求；4、检测完毕后，应在3天内提交检测方案、现场检测原始记录、检测报告。

桩基检测全部项目经考核全部合格，评定为工程桩检测机构考核合格，颁发考核合格证书。

考核不合格的检测机构应在1周内向市质监站报送书面分析整改报告，经审核通过后，限期2个月进行整改，期间不得承接桩基检测业务，整改完毕后重新申请考核。

桩基常用六种检测方法及适用的桩基础类型桩基是结构的主要承重部分，其质量直接关系到结构的适用安全性及长久性。

桩基工程分类繁多，一般按承载力分为摩擦桩、端承桩、摩擦端承桩。

桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。

一、低应变检测方法1.1 基本原理低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。

低应变原理图1.2. 检测目的(1) 检测桩身缺陷及扩颈位置。

根据波形特点无法判定缺陷性质，无论是缩颈、夹泥、混凝土离析或断桩等缺陷的反射波并无大差别，要判定缺陷性质只有对施工工艺、施工记录、地质报告以及某种桩型容易出现的质量问题非常熟悉，并结合个人工程经验进行大概的估计，估计是否准确只有通过开挖或钻芯验证。

(2) 判定桩身完整性类别。

所谓完整性类别就是缺陷的程度，缺陷占桩截面多大比例，会不会影响桩身结构承载力的正常发挥，但是目前缺陷程度只能定性判断，还不能定量判断。

1.3 适用范围(1) 低应变检测法适用于混凝土桩的桩身完整性判定，如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。

(2) 低应变检测法过程检测中，由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响，应力波传播过程，其能力和幅值将逐渐衰减，往往应力波尚未传到桩底，其能量已完全衰减，致使检测不到桩底反射信号，无法判定整根桩的完整性。

根据实测经验，可测桩长限制在50m以内，桩基直径限制在1.8m之内较合适。

1.4 优缺点分析低应变检测法检测简便，且检测速度较快。

一根桩检测费用约60元。

低应变检测二、声波透测法超声波检测三、静荷载试验法3.1 基本原理及检测目的桩基静荷载试验法是指在桩顶施加荷载，了解在荷载施加过程中桩土间的作用，最后通过测得Q~S曲线（即沉降曲线）的特性判别桩的施工质量及确定桩的承载力。

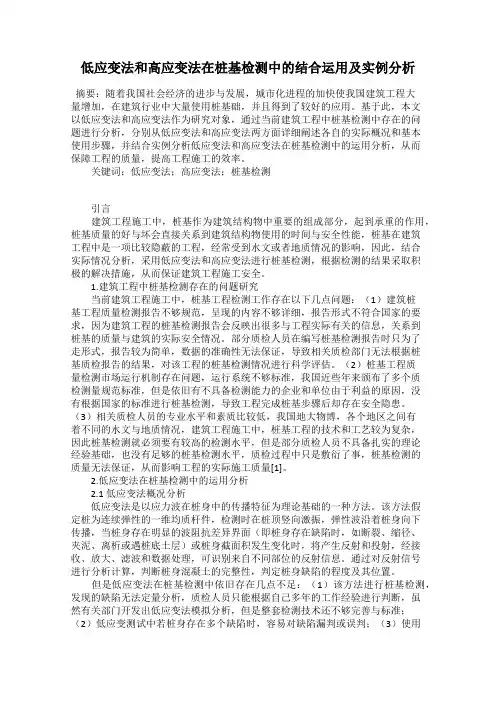

低应变法和高应变法在桩基检测中的结合运用及实例分析摘要：随着我国社会经济的进步与发展，城市化进程的加快使我国建筑工程大量增加，在建筑行业中大量使用桩基础，并且得到了较好的应用。

基于此，本文以低应变法和高应变法作为研究对象，通过当前建筑工程中桩基检测中存在的问题进行分析，分别从低应变法和高应变法两方面详细阐述各自的实际概况和基本使用步骤，并结合实例分析低应变法和高应变法在桩基检测中的运用分析，从而保障工程的质量，提高工程施工的效率。

关键词；低应变法；高应变法；桩基检测引言建筑工程施工中，桩基作为建筑结构物中重要的组成部分，起到承重的作用，桩基质量的好与坏会直接关系到建筑结构物使用的时间与安全性能，桩基在建筑工程中是一项比较隐蔽的工程，经常受到水文或者地质情况的影响，因此，结合实际情况分析，采用低应变法和高应变法进行桩基检测，根据检测的结果采取积极的解决措施，从而保证建筑工程施工安全。

1.建筑工程中桩基检测存在的问题研究当前建筑工程施工中，桩基工程检测工作存在以下几点问题：（1）建筑桩基工程质量检测报告不够规范，呈现的内容不够详细，报告形式不符合国家的要求，因为建筑工程的桩基检测报告会反映出很多与工程实际有关的信息，关系到桩基的质量与建筑的实际安全情况。

部分质检人员在编写桩基检测报告时只为了走形式，报告较为简单，数据的准确性无法保证，导致相关质检部门无法根据桩基质检报告的结果，对该工程的桩基检测情况进行科学评估。

（2）桩基工程质量检测市场运行机制存在问题，运行系统不够标准，我国近些年来颁布了多个质检测量规范标准，但是依旧有不具备检测能力的企业和单位由于利益的原因，没有根据国家的标准进行桩基检测，导致工程完成桩基步骤后却存在安全隐患。

（3）相关质检人员的专业水平和素质比较低，我国地大物博，各个地区之间有着不同的水文与地质情况，建筑工程施工中，桩基工程的技术和工艺较为复杂，因此桩基检测就必须要有较高的检测水平，但是部分质检人员不具备扎实的理论经验基础，也没有足够的桩基检测水平，质检过程中只是敷衍了事，桩基检测的质量无法保证，从而影响工程的实际施工质量[1]。

桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。

2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。

三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。

检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。

3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

大、小应变检测——桩基质量检测方法
2007年10月16日星期二 19:09
“大应变”和“小应变”两者的区别：
一是试验可以得出的参考数据不同：大应变（也叫高应变）可以测出工程桩的桩身完整性和承载力，而小应变（也叫低应变）只能测桩身完整性。

二是试验的方法不同。

大应变试桩的基本原理：用重锤冲击壮顶，使桩-土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的加速度传感器和安装在重锤上的加速度传感器接收桩和锤的应力波信号，应用应力波理论分析处理力和速度时程曲线，从而判定桩的承载力和评价桩身质量完整性。

而小应变测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的传播时间、幅值和波形特征，就能判断桩的完整性。

静载试桩按规范是按比例来做的，由于静载试验的成本高，一般不可能全部桩都做静载试验，所以有些桩或者其他的全部桩为了检验承载力，会要求做高应变。

高应变可以检测桩的承载力和完整性，但是如果要测出桩身具体位置的缺陷，一般都用低应变，高应变只能测出缺陷的范围。

关于从打桩到静载试验时间间隔的问题，《建筑基桩检测技术规范》里没有明确的说明，不过《港口工程桩基规范》里有规定：对粘性土不应少于14d，对砂土不应少于3d，对水冲沉桩不应少于28d。

桩基常用六种检测方法及适用的桩基础类型摘要桩基是结构的主要承重部分，其质量直接关系到结构的适用安全性及长久性。

然而桩基是隐蔽工程，其质量的评价、判定必须通过专业的检测手段。

桩基础检测方法桩基工程分类繁多。

一般按承载力分为摩擦桩、端承桩、摩擦端承桩。

桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。

一、低应变检测方法1.1基本原理低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。

低应变原理图1.2.检测目的(1)检测桩身缺陷及扩颈位置。

根据波形特点无法判定缺陷性质，无论是缩颈、夹泥、混凝土离析或断桩等缺陷的反射波并无大差别，要判定缺陷性质只有对施工工艺、施工记录、地质报告以及某种桩型容易出现的质量问题非常熟悉，并结合个人工程经验进行大概的估计，估计是否准确只有通过开挖或钻芯验证。

(2)判定桩身完整性类别。

所谓完整性类别就是缺陷的程度，缺陷占桩截面多大比例，会不会影响桩身结构承载力的正常发挥，但是目前缺陷程度只能定性判断，还不能定量判断。

1.3适用范围(1)低应变检测法适用于混凝土桩的桩身完整性判定，如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。

(2)低应变检测法过程检测中，由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响，应力波传播过程，其能力和幅值将逐渐衰减，往往应力波尚未传到桩底，其能量已完全衰减，致使检测不到桩底反射信号，无法判定整根桩的完整性。

根据实测经验，可测桩长限制在50m以内，桩基直径限制在1.8m之内较合适。

1.4优缺点分析低应变检测法检测简便，且检测速度较快。

一根桩检测费用约60元。

低应变检测二、声波透测法2.1基本原理及检测目的声波透测法是在灌注桩基混凝土前，在桩内预埋若干根声测管，作为超声脉冲发射与接收探头的通道，用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数，然后对这些测值采用各种特定的数值判据或形象判断，进行处理后，给出桩身缺陷及其位置，判定桩身完整性类别。

大应变和小应变（桩检验）1、首先强调桩检验的大应变和小应变应该是高应变、低应变之分。

2、桩基检测主要有低应变、高应变、声波透射、静载实验几部分。

1)低应变低应变用于检测桩身完整性及其位置。

主要检测桩身缺陷类别：缩颈、断桩、离析等。

2)高应变高应变用于判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别；分析桩侧和桩端土阻力。

除了可以检测低应变那些项目外，还可以检测桩承载力，但是现在高应变不推荐用，因为它的准确性值得商讨。

3)声波透射也是检测桩的完整性，但这项检测需要在打桩之前预埋声测管，一般多用于桥梁混凝土灌注桩。

4)静载实验检测桩的承载力，一般分为竖向抗压静载实验、竖向抗拔静载实验、水平推静载实验以及复合地基载荷实验。

一般用的多的是竖向抗压静载实验和复合地基载荷实验。

3、沉管灌注桩大、小应变的检测比例大应变（即高应变）检测数量为总桩数的5%，且不少于3根；小应变（即低应变）检测数量为总桩数的20%，且单桩和2桩承台下的基桩应全数检测，其它承台下每个承台不少于1根。

4、小应变是抽样检测（重点工程除外），不合格桩被检测出来的现象无法避免，有质量缺陷的桩并不代表工程不合格。

5、检测单位在检测前应该按程序向甲方和监理报审测试方案的，这时，做为甲方和监理，你有权选择检测点，选择你认为可能存在问题的检测点。

假如你疏忽了此项工作，也不要紧，你仍然有权对你认为存在问题的桩提出复测的要求。

小应变检测1、“施工过程本身质量不好”，这个结论的依据是什么？是什么现象使你产生了这个判断？你有充分的证据证明施工期间断过桩吗？这些细节请再补充一下吧。

2、桩基的小应变一般不是全部检测（重点工程除外），是抽样检测，也就是说你无法避免有些不合格桩没有被检测出来的现象，换句话说：有质量不好的桩存在并不代表工程不合格。

3、检测单位在检测前应该按程序向甲方和监理报审测试方案的，这时，做为甲方和监理，你有权选择检测点，选择你认为可能存在问题的检测点。

桩基检测方案工程名称：建设单位：检测方式：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采纳冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。

二、检测目的和依据检测依据依照国家行业标准《建筑基桩检测技术标准》JGJ106－2003,现提供基桩检测的详细施测方案。

检测目的依照有关标准、规程要求及本项目的特点，确信采纳以下检测方式进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确信桩位提供依据。

（2）声波透射法检测：目的是检测桩身结构完整性。

（3）钻芯法检测：目的是查验桩身砼质量、桩身砼强度是不是知足设计要求；桩底沉渣是不是符合设计及施工验收标准要求；桩底持力层是不是符合设计要求；施工记录桩长是不是属实。

（4）高应变法检测：目的是检测单桩竖向抗压承载力是不是知足设计要求。

三、检测项目和具体内容低应变检测检测数量依照本项目的要求，确信抽检数量为37根。

检测桩号由相关单位确信检测设备检测仪器采纳岩海公司出产的RS-1616K(p)基桩动测仪。

检测原理基桩反射波法检测桩身结构完整性的大体原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播进程中，碰到不持续界面（如蜂窝、夹泥、断裂、孔洞等缺点）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特点，就能够判定桩的完整性。

假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生转变，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。

令桩身质量完好系数β＝Z2／Z1，那么有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺点的程度依照缺点反射的幅值定性确信，缺点位置依照反射波的时刻tx由下式确信Lx=C×tx/2技术要求1、检测桩头处置（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部份，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

常用的桩基检测的主要方法有静载试验、钻芯法、低应变法、高应变法、声波透射法等。

在桩基检测中，各个检测手段需要配合使用，利用各自的特点和优势，按照实际情况，灵活运用各种方法，才能够对桩基进行全面准确的评价。

1. 什么情况下，施工前应采用静载试验确定单桩竖向抗压承载力特征值？检测数量有什么要求？答：当设计有要求或满足下列条件之一时，施工前应采用静载试验确定单桩竖向抗压承载力特征值：（1）设计等级为甲级、乙级的桩基；（2）地质条件复杂、桩施工质量可靠性低；（3）本地区采用的新桩型或新工艺。

检测数量在同一条件下不应少于3根，且不宜少于总桩数的1% ;当工程桩总数在50 根以内时，不应少于2根。

2. 什么情况下，施工前应采用静载试验确定单桩竖向抗压承载力特征值？检测数量有什么要求？答：？单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定：（1）施工质量有疑问的桩；（2）设计方认为重要的桩；（3）局部地质条件出现异常的桩；（4）施工工艺不同的桩；（5）承载力验收检测时适量选择完整性检测中判定的川类桩；（6）除上述规定外，同类型桩宜均匀随机分布。

3. 混凝土桩的桩身完整性检测的抽检数量应符合那些规定？答：？混凝土桩的桩身完整性检测的抽检数量应符合下列规定：（1）柱下三桩或三桩以下的承台抽检桩数不得少于1根。

（2）设计等级为甲级，或地质条件复杂。

成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不得少于20根；其他桩基工程的抽检数量不应少于总桩数的20%，且不得少于10根。

注：a.对端承型大直径灌注桩，应在上述两款规定的抽检桩数范围内，选用钻芯法或声波透射法对部分受检桩进行桩身完整性检测。

抽检数量不应少于总桩数的10%。

b. 地下水位以上且终孔后桩端持力层已通过核验的人工挖孔桩，以及单节混凝土预制桩,抽检数量可适当减少，但不应少于总桩数的10%，且不应少于10根。

c. 当符合第2问第1〜4款规定的桩数较多，或为了全面了解整个工程基桩的桩身完整性情况时，应适当增加抽检数量。

桩基检测实验前准备工作
一、高应变
1、为确保试验时锤击力的正常传递和提高工作效率，应先凿掉桩顶部的破碎层和软弱混凝土，试验前应先做桩头桩头，具体做法如下图：
注：桩头的混凝土强度等级比桩身的混凝土强度等级高一级，待桩头的混凝土强度达到试验要求后方可进行试验。

2、桩头顶面应水平、平整，桩头中轴线与桩身中轴线应重合，桩头截面积应与原桩身截面积相同，桩头主筋应全部直通至桩顶混凝土保护层之下，各主筋应在同一高度上。

3、桩头应高出桩周土2～3倍桩径，桩周1.2m以内应平整夯实；
4、桩身强度达到设计要求。

5、开挖坑尺寸为宽×长×深＝桩径×1200mm×2倍桩径（深度为距桩顶）的两个相对的坑。

砌筑工作平台：在桩对称的两边砌平台，另两边挖坑，平台顶面宜在距桩顶顶±600mm范围内，两平台应水平且互相平行。

如下图所示：
6、试桩场地应平整、稳固适合吊车及平板车的出入；根据导向架和重锤的重量配备相应吨位的吊车。

二、低应变
1、凿去桩顶浮浆或松散、破损部分，露出坚硬的混凝土表面。

2、桩顶表面应平整干净且无积水。

3、在桩顶表面打磨出平整光滑的检测面（检测面约为：10cm~15cm），面内不得有气孔及松动区域，并保持检测面的干燥。

打磨传感器激振点示意图如下：
4、测试时桩头不得与混凝土承台或垫层相连，而将其与桩侧断开。

5、准备传感器耦和剂（黄油或建筑胶等）
三、超声波
1、检测前应检查声波管是够畅通，管口高出桩顶100mm；若不畅通，必须设法弄通；
2、检测前就进行孔内清洗，管内应注满清水，且保持畅通；。

低应变法和高应变法在桩基检测中的结合运用摘要：低应变反射波法和高应变法是常用的桩基检测方法，低应变反射波法可对桩基完整性进行检测，和高应变法可同时对基桩的单桩竖向抗压承载力和桩身完整性进行检测，现已广泛地应用于工程实践中。

关键词：低应变法；高应变法；桩基检测1桩基础检测技术的概述1.1剪切波速试验剪切波速试验能够判定建筑地基土的力学性质的指标，包括了地基土泊松比、弹性模具、剪切模量、阻尼比等。

推求饱和土层的孔隙率和具备的容量，确定和划分建筑场地的类型，并且还需要采取有效的措施对建筑地基的加固进行检测，确保地基加固的质量。

同时还需把波速同标准灌入技术的有效承载例句的征值进行确定。

最后，在选择试验场地时，需简要依据基础标准灌入技术对建筑地基的承载力进行判断。

1.2原位取样技术建筑地基土具有一定的物理性质，包括了含水量、孔隙比、粘聚力、密度、压缩模量以及内摩擦角等。

对建筑地基土的物理性质进行检测，可对建筑的基础和上部结构的安全有着重要的影响。

因此对建筑地基土进行物理性质的检测是尤为重要的。

为了能够通过对比得出相关试验场地进行选择，在地基基础边界、基础外分层、基础中心层来对土样进行选择，并对建筑地基基础下具有的力学指标和基础外地基土的力学性质指标变化的特征进行具体分析。

1.3荷载试验技术荷载试验技术是当前建筑地基基础检测技术中较为常用的一种技术，对建筑地基的检测和评定具有重要的作用，在进行荷载试验检测时，选取的建筑应具有条形基础或独立基础，然后选择合理的试验位置进行地基承载力的简则，根据建筑地基基础进行评评定。

1.4探地雷达试验技术探地雷达试验技术应用的过程中，主要用于对建筑桩基础的检测，通过使用探地雷达试验技术，能够准确的得出基桩位置和埋深的相关参数。

但在地下水对探地雷达测试的精准度有巨大的影响，为了提高探地雷达的精准度，在地基基础的检测中，若发展地下水位较高，则在使用探地雷达的过程中，需要及时调整检测的方法。
