高应变低应变桩基检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。

第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

高大钊版的《土力学与地基基础》关于大小应变的定义大应变：指激励能量足以使桩土之间发生相对位移，使桩产生永久贯入度的动测法小应变：指在激励能量较小，只能激发桩土体系（甚至只有局部）的某种弹性变形，而不能使桩土之间产生相对位移的动测法。

桩达到极限承载力时，即为桩周土达到塑性破坏。

唯有大应变才能使桩产生一定的塑性沉降（贯入度），所测的土阻力才是土的极限阻力；小应变只能测得桩土体系的某些弹性特征值，而土的弹性变形与其强度之间并没有确定的关系。

因此从理论上讲，小应变不能提供确切的单桩极限承载力，只能用于检验桩身质量。

二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条，单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定：1 施工质量有疑问的桩；2 设计方认为重要的桩；3 局部地质条件出现异常的桩；4 施工工艺不同的桩；5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩；6 除上述规定外，同类型桩宜均匀随机分布。

解释：对于基桩的检测包括单桩承载力及桩身完整性两个部分，这两个部分要求检测的数量不同。

三、低应变与高应变适用范围低应变：适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。

另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。

高应变法动力试桩的主要功能 （1）判定单桩竖向抗压承载力（简称单桩承载力）。单桩承载力是指单桩所 具有的承受荷载的能力，其最大的承载能力称为单桩极限承载力。 高应变法判定单桩承载力是桩身结构强度满足轴向荷载的前提下判定地基 土对桩的支承能力。 （2）判定桩身完整性。高应变作用在桩顶的能量大，检测桩的有效深度大。 对预制方桩和预应力管桩接头是否焊缝开裂等缺陷判断优于低应变法；对 等截面桩可以由截面完整系数β定量判定缺陷程度，从而判定缺陷是否影 响桩身结构的承载力。 （3）打入式预制桩的打桩应力监控；桩锤效率、锤击能量的传递检测，为沉 桩工艺、选择锤击设备提供依据。 （4）对桩身侧阻力和端阻力进行估算。
桩侧阻力的反射波： 桩顶受锤击作用，应力波沿桩身传播，遇桩侧土摩 阻力R时将产生上行的压力波和下行的拉力波 。
打桩土阻力的大小显然与桩的竖向承载力高低 有关，桩承载力愈高、打桩土阻力愈强。尽管土 阻力是直接测量的，但土阻力中所包含的静阻力 的具体量值是未知的。因此，通过实测力与实测 速度曲线之差反映的土阻力大小只是桩的竖向承 载力高低的定性表达。
由于x是完全任意的，可以得出如下结论：在桩顶力和速 度时程曲线的2x/c(x＜L)时刻，力曲线与速度曲线之间 的差值代表了应力波从桩顶下行至x深度的过程中所受到 的所有土阻力之和，即：
上行为R/2的压力波，经2L/c 时刻到达测点。它对 测点波形影响是，使力值增加，速度值减小，也就是 力和速度波形分开，分开距离在数值上正好是桩侧摩 阻力值。 数值－R/2的下行拉力波将和下行的锤击波F(t)叠加， 传播至桩底后产生反射。
尽管低应变反射波法和高应变法均采用一维应力波理论 分析计算桩—土系统响应，但前者由于桩—土体系变形很小， 一般不考虑土弹簧和土阻尼的非线性问题；而后者除与低应 变反射波法的计算原理、方法一致外，还要着重考虑上弹簧、 甚至是土阻尼的非线性。 因此，利用波动理论计算桩土互作用的土阻力问题显得很 重要。

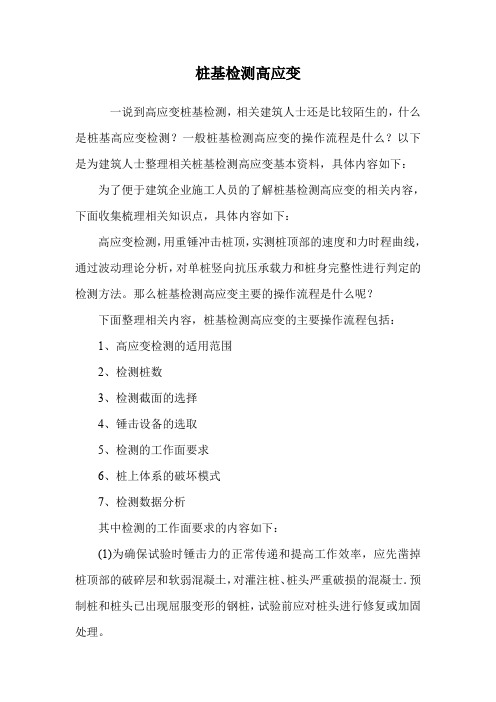

桩基检测高应变一说到高应变桩基检测，相关建筑人士还是比较陌生的，什么是桩基高应变检测？一般桩基检测高应变的操作流程是什么？以下是为建筑人士整理相关桩基检测高应变基本资料，具体内容如下：为了便于建筑企业施工人员的了解桩基检测高应变的相关内容，下面收集梳理相关知识点，具体内容如下：高应变检测，用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

那么桩基检测高应变主要的操作流程是什么呢？下面整理相关内容，桩基检测高应变的主要操作流程包括：1、高应变检测的适用范围2、检测桩数3、检测截面的选择4、锤击设备的选取5、检测的工作面要求6、桩上体系的破坏模式7、检测数据分析其中检测的工作面要求的内容如下：(1)为确保试验时锤击力的正常传递和提高工作效率，应先凿掉桩顶部的破碎层和软弱混凝土，对灌注桩、桩头严重破损的混凝士．预制桩和桩头已出现屈服变形的钢桩，试验前应对桩头进行修复或加固处理。

(2)桩头顶面应保持水平、平整，桩头中轴线与桩身中轴线应重合．桩头截面积应与原桩身截面积相同，桩头主筋应全部直通至桩顶混凝土保护层之下，各主筋应在同一高度上。

(3)距桩顶上1倍桩径范围内，宜用3～5mm钢板围裹或距桩顶1．5倍桩径范围内设箍筋，间距不宜大于150ram。

桩顶应设置钢筋网片2～3层，间距60100mm，桩头混凝土强度等级宜比桩身混凝土提高1～2级，且不得低于C30。

(4)桩头应高出桩周土2～3倍桩径，桩周1．2m以内应平整夯实。

(5)从成桩到开始试验的休止时间：在桩身强度达到设计要求的前提下，一般对于砂类土不应少于7d；粉土不应少于lOd；非饱和黏性土不应少于15d；饱和黏性土不应少于25d，预制桩承载力的时间效应可通过复打试验确定。

对于泥浆护壁灌注桩，宜适当延长休止时间。

基桩高应变法检测的重要性
提高工程质量
通过基桩高应变法检测，可以及时发现基桩的缺陷和问题，采取相应措施进行加固或修复 ，提高工程质量。
保障安全
基桩是各类工程的基础结构，其承载力和完整性直接关系到整个工程的安全性。通过基桩 高应变法检测，可以确保基桩的安全性和稳定性，防止因基桩问题导致的工程事故。
节约成本
常用的信号处理技术包括快速傅 里叶变换（FFT）、小波变换、 时频分析等，这些技术能够提供 对信号更深入的理解和分析。
Part
03
基桩高应变法检测设备与操作
基桩高应变法检测的设备介绍
基桩高应变法检测设备包括传 感器、数据采集系统、锤击设 备等。
传感器用于采集桩身的应变和 加速度信号，数据采集系统负 责信号的放大、滤波和模数转 换。
基桩高应变法检测的物理原理基于波动理论和动力学理论，通过建立数学模型来描 述基桩的振动响应。
基桩高应变法检测的数学模型
基桩高应变法检测的数学模型基 于波动方程和动力学方程，通过 求解这些方程来预测基桩的振动
响应。
波动方程描述了波动在基桩中的 传播和衰减，而动力学方程描述 了基桩在冲击荷载下的动态响应
THANKS
感谢您的观看
基桩高应变法检测的未来展望
广泛应用
随着基础设施建设的不断发展和 人们对工程质量要求的提高，基 桩高应变法检测将得到更广泛的
应用。
技术创新
未来将不断涌现新的技术创新，推 动基桩高应变法检测技术的持续发 展和进步。
国际化发展
随着国际交流和合作的加强，基桩 高应变法检测技术将得到更广泛的 认可和应用，推动其国际化发展。
智能化技术应用
随着人工智能和机器学习的发展，基 桩高应变法检测将更加智能化，能够 自动识别和判断桩基的完整性。

高应变检测原理
嘿，咱今儿就来说说高应变检测原理这档子事儿。

你想啊，这高应变检测就像是给建筑根基做了一次超级全面的“体检”。

咱平时去医院体检，医生会用各种仪器设备来检查咱身体的状况，看看有没有啥毛病。

这高应变检测也是一样的道理呀！它就是专门来检测桩基础的健康程度的。

那它咋检测呢？就好比你是个侦探，要去找出隐藏在地下的秘密。

高应变检测就是通过给桩施加一个很大的力，就像猛地推它一下或者敲它一下，然后观察桩的反应。

这一推一敲，桩会有各种表现呢，比如说它会晃动啊，会变形啊。

就像人被推了一下可能会趔趄一下或者晃悠几下。

然后通过分析这些反应，咱就能知道这桩够不够结实，能不能稳稳地撑起上面的建筑。

你说这神奇不神奇？就这么一敲一测，就能知道这么多信息！而且啊，这高应变检测可精准啦，能发现那些隐藏得很深的问题呢。

它就像是一个超级敏锐的“小雷达”，任何细微的毛病都逃不过它的法眼。

咱再想想，要是没有高应变检测，那盖房子的时候可就有点像闭着眼睛走路，心里没底呀！万一桩有问题，等房子盖好了才发现，那可就麻烦大啦！这得花多少时间和精力去补救呀。

但有了高应变检测，就等于给我们吃了一颗定心丸，让我们知道这房子的根基是稳稳当当的。

你说这高应变检测是不是特别重要？它可不只是个简单的检测手段，它是保障建筑安全的重要一环啊！它能让我们安心地住在房子里，不用担心哪天房子会出问题。

所以啊，可别小看了这高应变检测原理，它可是建筑领域里的大功臣呢！它为我们的生活保驾护航，让我们的居住环境更加安全可靠。

难道不是吗？
原创不易，请尊重原创，谢谢!。

桩基高应变检测方案
1.引言
2.检测原理
3.仪器设备
进行桩基高应变检测需要准备以下仪器设备：
3.1高应变测量仪：选择具有高精度、高灵敏度的测量仪器，能够准确测量桩体的微小位移和变形情况。

3.2数据采集系统：配备数据采集系统，能够实时采集测量数据，并将其导入计算机进行后续分析和处理。

3.3辅助工具：如标尺、剪刀等，在操作过程中使用。

4.操作步骤
进行桩基高应变检测的操作步骤如下：
4.1准备工作：清理测量区域，移除遮挡物，并确认仪器设备正常工作。

4.2安装测点：根据实际需要，在桩体上选择几个测点，使用胶水将测量应变片固定在测点上。

4.3进行载荷试验：施加一定大小的外力在试验桩上，以激活桩体的变形，使应变工作在有效测量范围内。

4.4测量数据：将测量仪器连接到应变片上，进行实时测量，并记录下测量数据。

4.5拆除测点：测量完毕后，将应变片从测点上剪下，清理测点。

5.数据处理方法
完成测量后，需要对收集到的数据进行处理，以得到有关桩基高应变情况的信息。

5.1数据筛选：对采集到的数据进行筛选和清洗，排除异常数据和干扰因素。

5.2数据分析：通过对筛选后的数据进行分析，计算出桩基高应变的数值，并进行统计和比较。

5.3结果评估：根据数据分析的结果，评估桩基高应变情况，判断桩体的变形情况和工程质量。

6.结论
本文介绍了一种桩基高应变检测方案，通过测量桩体变形引起的应变来评估桩基础质量。

该方案的操作步骤简单明了，能够提供科学依据和技术支持，为工程施工提供可靠的数据。

在编写本方案过程中，参考了以下文献：。

图4.3 现场实测波形
如图4.4所示，当速度波幅值突然增加且力值突然减小时（图中ta时刻），说明
图4.4 桩身缺损诊断
传感器接收到了一拉力回波，根据收到拉力回波的时刻就可以估计出该回波产生的位置，即桩身缺损使声阻抗变小的位置，缺陷的损坏程度用损坏截面的声阻抗值Z2与正常截面的场阻抗值Z1的比值β来描述，β通常称为桩身截面的完整性指标：
Capwapc分析方法的思路是根据实测的应力的速度曲线中，选一条曲线进行相应的波动计算，将求得的另一条计算曲线与实测曲线相比较拟合。也可以通过应力和速度曲线求解上行波和下行波相拟合进行，即从上行波曲线（或下行波曲线）出发，对各种参数进行设定，计算出下行波（或上行波）曲线，把计算结果和相应的实测曲线进行比较，根据对比的差值，自动修改数学模型，再进行下一次的计算拟合，如此把复进行，直至达到拟合效果满意（拟合指数Match Quality<10）为止，才能最终确定符合实际桩土体系的各种参数，但必须指出最终设定的各种参数应基本符合桩周土的分布规律。可见这种算法是以实测值作为客观标准来反演桩土参数。经过多次拟合，最终得到桩身剖面形状、土参数分布（如土阻沿桩身分布）和根据桩土参数进行静力分析模拟出的静荷载一沉降曲线。此外，由于求解是对整个波动过程进行的，因而还能给出桩身任一深度处的动力学和运动学参量随时间的变化，应该注意到：参数选取是否合理与分析人员素质与经验的丰富程度有很大关系，所得拟合效果因人而异。因此，尽管拟合法的标准唯一，但实际上解并非唯一，只可能将不同的解控制在一定的变异范围内。
也可表达为F=ZV
Z为桩的阻抗（单位为N·S/m）
E为桩的弹性摸量（单位为N/m2）
A为桩的横截面积（单位为m2）
为桩的质量密度（单位为Kg/m3）
（五）应力波的反射与透射

桩基高应变承载力检测原理
一、基本流程
根据试验要求，高应变测试应在单桩竖向抗压静载试验完成前进行，高应变试验前通知委托方或现场监理工程师，经批准后进场进行试验检测，操作步骤参考如下：
1、传感器安装面预处理；
2、重锤就位；
3、在仪器监控下安装应力、加速度传感器；
4、调整仪器进入接受状态；
5、按预定高度起吊重锤，接受操作员指挥，使重锤自动脱钩；
6、仪器操作员检查采集信号、工作人员检查传感器；
7、根据操作人员意见重复上述(5)、(6)项，或进行下一根桩的试验工作，重复(1)～(7)步。

直至全部试验结束。

8、对有问题的桩应及时将分析结果通知监理或委托方。

二、高应变检测原理
高应变动力试验是用重锤冲击桩顶，使桩土间产生相对位移，实测桩顶力和加速度的时程曲线，通过波动方程分析法拟合计算单桩的极限承载力。

1、正确选取信号，确定波速平均值；
2、假定桩和土的力学模型，根据勘察报告和施工记录选定计算模型的初始参数；
3、利用实测的加速度曲线作为输入的边界条件，通过波动方程
数学求解，反算桩顶的力曲线；
4、如果计算的曲线与实测的曲线不吻合，说明假定的模型及参数不合理，有针对性地调整桩土模型及参数；
5、根据调整后的桩土模型及参数再行计算，直至计算曲线与实测曲线的吻合程度良好，且难以进一步改善为止。

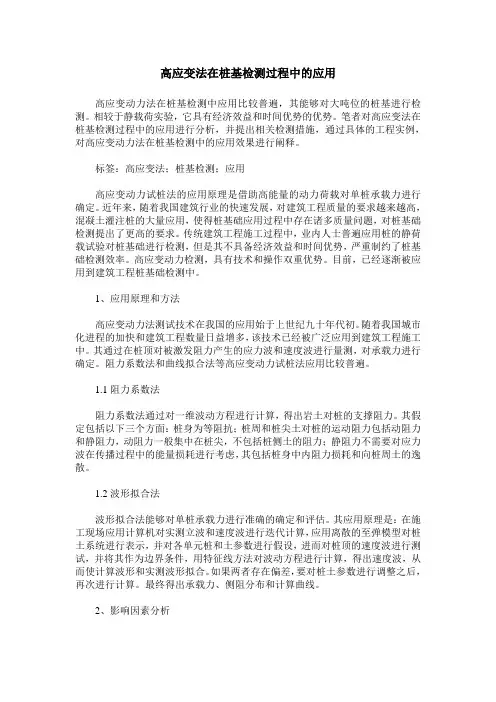

高应变法在桩基检测过程中的应用高应变动力法在桩基检测中应用比较普遍，其能够对大吨位的桩基进行检测。

相较于静载荷实验，它具有经济效益和时间优势的优势。

笔者对高应变法在桩基检测过程中的应用进行分析，并提出相关检测措施，通过具体的工程实例，对高应变动力法在桩基检测中的应用效果进行阐释。

标签：高应变法；桩基检测；应用高应变动力试桩法的应用原理是借助高能量的动力荷载对单桩承载力进行确定。

近年来，随着我国建筑行业的快速发展，对建筑工程质量的要求越来越高，混凝土灌注桩的大量应用，使得桩基础应用过程中存在诸多质量问题，对桩基础检测提出了更高的要求。

传统建筑工程施工过程中，业内人士普遍应用桩的静荷载试验对桩基础进行检测，但是其不具备经济效益和时间优势，严重制约了桩基础检测效率。

高应变动力检测，具有技术和操作双重优势。

目前，已经逐渐被应用到建筑工程桩基础检测中。

1、应用原理和方法高应变动力法测试技术在我国的应用始于上世纪九十年代初。

随着我国城市化进程的加快和建筑工程数量日益增多，该技术已经被广泛应用到建筑工程施工中。

其通过在桩顶对被激发阻力产生的应力波和速度波进行量测，对承载力进行确定。

阻力系数法和曲线拟合法等高应变动力试桩法应用比较普遍。

1.1阻力系数法阻力系数法通过对一维波动方程进行计算，得出岩土对桩的支撑阻力。

其假定包括以下三个方面：桩身为等阻抗；桩周和桩尖土对桩的运动阻力包括动阻力和静阻力，动阻力一般集中在桩尖，不包括桩侧土的阻力；静阻力不需要对应力波在传播过程中的能量损耗进行考虑，其包括桩身中内阻力损耗和向桩周土的逸散。

1.2波形拟合法波形拟合法能够对单桩承载力进行准确的确定和评估。

其应用原理是：在施工现场应用计算机对实测立波和速度波进行迭代计算，应用离散的至弹模型对桩土系统进行表示，并对各单元桩和土参数进行假设，进而对桩顶的速度波进行测试，并将其作为边界条件，用特征线方法对波动方程进行计算，得出速度波，从而使计算波形和实测波形拟合。

一类－－－桩身完整。，
二类－－－桩身有轻微缺陷，不会影响桩身结构 承载力的发挥。
三类－－－桩身有明显缺陷，对桩身结构承载力 有影响，一般应采用其他方法验证其可用性，或 根据具体情况进行设计复核或补强处理。
四类－－－桩身存在严重缺陷，一般应进行补强 处理。
