桩基低应变及高应变检测
一、定义
根据建筑基桩检测技术规范JGJ106-2003
第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。
第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。
二、何种桩需要检测
建筑基桩检测技术规范JGJ106-2003第3.3.3条，单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定：
1 施工质量有疑问的桩；
2 设计方认为重要的桩；
3 局部地质条件出现异常的桩；
4 施工工艺不同的桩；
5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩；
6 除上述规定外，同类型桩宜均匀随机分布。
解释：对于基桩的检测包括单桩承载力及桩身完整性两个部分，这两个部分要求检测的数量不同。
三、低应变与高应变适用范围
低应变：适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。低应变法的理论基础以一维线弹性杆件模型为依据。因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。本方法对桩身缺陷程度只做定性判定，尽管利用实测曲线拟合法分析能给出定量的结果，但由于桩的尺寸效应、测试系统的幅频相频响应、高频波的弥散、滤波等造成的实测波形畸变，以及桩侧土阻尼、土阻力和桩身阻尼的耦合影响，曲线拟合法还不能达到精确定量的程度。对于桩身不同类型的缺陷，低应变测试信号中主要反映出桩身阻抗减小的信息，缺陷性质往往较难区分。例如，混凝土灌注桩出现的缩颈与局部松散、夹泥、空洞等，只凭测试信号就很难区分。因此，对缺陷类型进行判定，应结合地质、施工情况综合分析，或采取钻芯、声波透射等其他方法。
高应变：适用于检测基桩的竖向抗压承载力和桩身完整性；监测预制桩打入时的桩身应力和锤击能量传递比，为沉桩工艺参数及桩长选择提供依据。高应变法的主要功能是判定单桩竖向抗压承载力是否满足设计要求。这里所说的承载力是指在桩身强度满足桩身结构承载力的前提下，得到的桩周岩土对桩的抗力(静阻力)。所以要得到极限承载力，应使桩侧和桩端岩土阻力充分发挥，否则不能得到承载力的极限值，只能得到承载力检测值。与低应变法检测的快捷、廉价相比，高应变法检测桩身完整性虽然是附带性的，但由于其激励能量和检测有效深度大的优点，特别在判定桩身水平整合型缝隙、预制桩接头等缺陷时，能够在查明这些“缺陷”是否影响竖向抗压承载力的基础上，合理判定缺陷程度。当然，带有普查性的完整性检测，采用低应变法更为恰当。高应变检测技术是从打入式预制桩发展起来的，试打桩和打桩监控属于其特有的功能，是静载试验无法做到的。
一、前言 受湖南省计量认证娄底评审组的委托，湖南省天宇工程检测有限公司于2010年4月30日对中南大学2根模型桩采用低应变反射波法进行了检测。 二、工程概况
三、测试方法原理及检测仪器设备 检测依据中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003）进行。 低应变反射波法基本原理是基于一维杆的波动理论，将桩等价于一维杆，在桩顶初始扰力作用下产生的应力波沿桩身向下传播，并且满足一维波动方程： 22 222u u c t x ??=?? 式中：u —s 方向位移； c —桩身材料的纵波速度。 弹性波沿桩身传播过程中，当遇到密度、截面积变化时波阻抗将发生变化，产生反射与透射，采用高灵敏传感器及配套的波形记录仪器，即可记录反射波在桩身中传播的波形，通过对反射波曲线特征的分析研究，即可对桩身的完整性、缺陷的位置进行判定，测定桩身混凝土纵波波速。
桩身混凝土纵波波速按下式计算： C=2000L/△T 式中：C —桩身纵波平均波速(m/s)； L —桩身(m)； △T —桩底反射波到达时间(ms)。 桩身缺陷位置按下式计算： 2 j m j t c L ?= or j m j f c L ?= 2 式中m c —场区同条件桩平均波速，j L —桩身第j 个缺陷的距离(m)，j t ?—桩身第j 个缺陷的首次反射波峰与入射波波峰对应的时差(s)，j f ?——同一缺陷两相邻峰间频差 工程桩完整性采用低应变反射波法，时域信号记录的时间段长度应在2L/C 时刻后延续不少于5ms ；幅频信号分析的频率范围上限不应小于2000Hz ，激振点为桩心，传感器安装点距桩中心2/3半径处，根据桩径大小，桩心对称布置2~4个检测点；每个检测点记录有效信号数不少于3个。采样时间间隔根据桩长、桩身波速合理选择，一般30~60μs 。传感器安装与桩顶面垂直，用有足够强度的耦合剂粘结。激振通过现场敲击试验，选择合适重量的激振力和锤垫，宜用宽脉冲获得桩底或桩身下部缺陷反射信号，用窄脉冲获取桩身上部缺陷反射信号。 检测仪器为武汉岩海工程技术开发公司研制的RS-1616K （p ）基桩动测仪，传感器为与本机兼容的高灵敏加速度传感器，以上仪器设备均经湖南省计量测试技术研究院进行定期检验和标定。

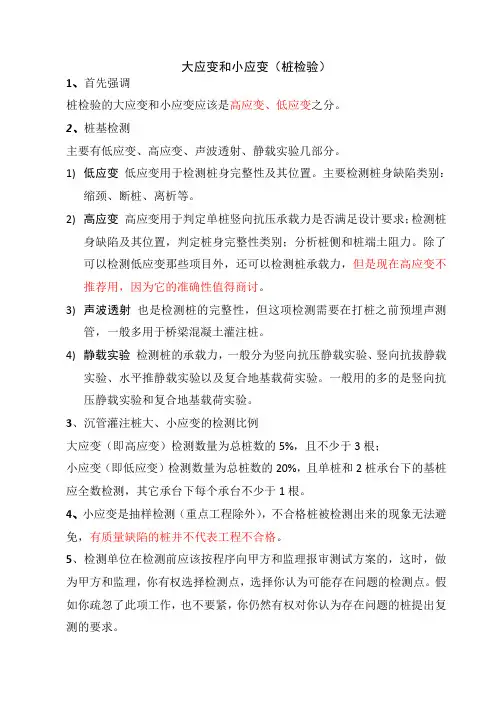

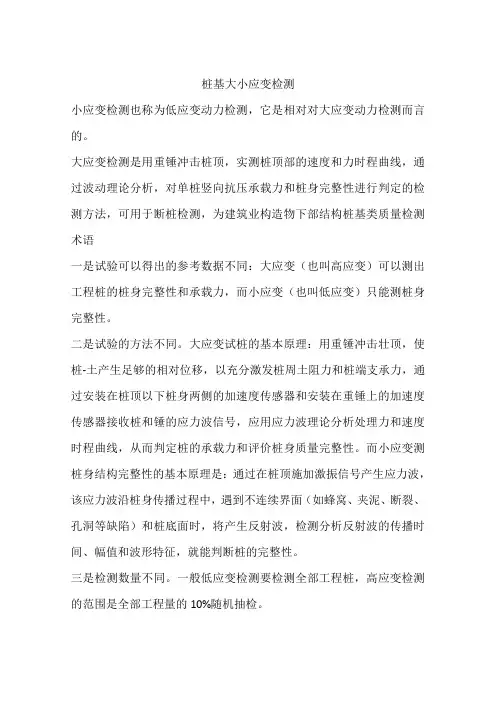

高应变低应变桩基检测 一、定义 根据建筑基桩检测技术规范JGJ106-2003 第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。 第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。 高大钊版的《土力学与地基基础》关于大小应变的定义 大应变：指激励能量足以使桩土之间发生相对位移，使桩产生永久贯入度的动测法 小应变：指在激励能量较小，只能激发桩土体系（甚至只有局部）的某种弹性变形，而不能使桩土之间产生相对位移的动测法。 桩达到极限承载力时，即为桩周土达到塑性破坏。唯有大应变才能使桩产生一定的塑性沉降（贯入度），所测的土阻力才是土的极限阻力；小应变只能测得桩土体系的某些弹性特征值，而土的弹性变形与其强度之间并没有确定的关系。因此从理论上讲，小应变不能提供确切的单桩极限承载力，只能用于检验桩身质量。 二、何种桩需要检测 建筑基桩检测技术规范JGJ106-2003第3.3.3条，单桩承载力和桩身完
整性验收抽样检测的受检桩选择宜符合下列规定： 1 施工质量有疑问的桩； 2 设计方认为重要的桩； 3 局部地质条件出现异常的桩； 4 施工工艺不同的桩； 5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩； 6 除上述规定外，同类型桩宜均匀随机分布。 解释：对于基桩的检测包括单桩承载力及桩身完整性两个部分，这两个部分要求检测的数量不同。 三、低应变与高应变适用范围 低应变：适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。低应变法的理论基础以一维线弹性杆件模型为依据。因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。本方法对桩身缺陷程度只做定性判定，尽管利用实测曲线拟合法分析能给出定量的结果，但由于桩的尺寸效应、测试系统的幅频相频响应、高频波的弥散、滤波等造成的实测波形畸变，以及桩侧土阻尼、土阻力和桩身阻尼的耦合影响，曲线拟合法还不能达到精确定量的程度。对于桩身不同类型的缺陷，低应变测试信号中主要反映出桩身阻抗减小的信息，缺陷性质往往较难区分。
基础桩完整性反射波法 检测报告 工程名称：888项目四期**#楼 委托单位：****建筑安装有限责任公司 检验类别：专项检测 检测项目：建筑桩基检测 报告编号：201***** 检测日期：201*年0*月0*日 报告页数：共12页（不含此页） *****工程质量检测有限责任公司 201*年0*月0*日
目录 一、检测人员及联系方式 二、工程概况表 三、委托内容及试验目的 四、检测依据 五、检测方法及仪器设备 六、检测桩选择及成桩情况说明 七、工程地质概况 八、检测结果及分析 九、检测结论 十、附件 声明: 1、本报告无检测单位报告章无效； 2、本报告无主检人、审核人、批准人签字无效； 3、本报告涂改无效； 4、本报告复制件无原检测单位报告章无效； 5、对本报告检验结果若有异议，应在报告收到之日起十五日内向本检 测单位书面提请复议，逾期不予受理。 一、检测人员及联系方式
单位地址：******* 邮政编码：******** 联系人：********* 联系电话：1********* 二、工程概况
三、委托内容及试验目的
受*******建筑安装有限责任公司委托，*******建设工程质量检测有限责任公司于201*年0*月0*日对********项目四期**#楼工程的基桩进行桩身完整性检测，目的是确定桩身完整性类别，根据国家及省的有关规定，经委托单位与有关单位研究协商，确定本次试验检测38根桩。 四、检测依据 1、国家标准《建筑基桩检测技术规范》（JGJ/106-2003） 2、本次检测设计有关要求 五、检测方法及仪器设备 1、本次检测采用的检测方法：反射波法。 2、仪器设备： 采用武汉岩海工程技术开发公司制造的RS—1616Kp型桩基动测分析系统，传感器为一支灵敏度为（100mV/g）的加速度计，用手锤敲击激振，采样频率为20KHz. 3、单桩的激振方式：锤击；位置：桩头中心部位； 点数：不少于2点 六、检测桩选择及成桩情况说明： 1、被测桩选择由建设单位、监理单位、施工单位及检 测单位共同决定。 2、根据委托单位提供的设计及施工资料，该工程基 桩采用桩径为400mm的预应力管桩，设计桩长14-17m。 七、工程地质概况 1、回填土：黄色，主要由粘性土、碎石等组成，结构松散，
低应变反射波检测桩身 缺陷性分析 黄恒英黄燕陈文 摘要低应变反射波法桩身完整性的检测，依据弹性波理论，视桩体为一维弹性杆件而建立起来的原理，应用在工程桩测试，但在测试技术上，有很多值得探讨的问题及完善方面。本文主要从理论与工程实例结合分析，浅谈基桩完整性检测效果。 关键词低应变反射法基桩质量检测工程实例验证与分析 一、前言 低应变反射波法检测桩身完整性已应用多年，国内外许多专家对基桩完整性检测技术做了大量研究，并取得较为成熟的技术经验。在实际工程桩测试中，根据测得的反射曲线信号，利用反射波能量初至，相位和频率特征，来判别桩身质量。目前在检测中，会遇到测试效果不理想，导致难以识别桩底信号或桩身缺陷性质，容易对缺陷造成误判，漏判等现象。如能准确地判断桩身质量排除工程隐患，可以确保工程质量。本文主要是从理论结合工程实例，对基桩低应变完整性检测技术进行分析和判别。 二、低应变反射波法基本机理 低应变反射波法适用于检测混凝土的桩身完整性判定、桩身缺陷的程度及位置。 假定桩为一根均匀各向同性的一维弹性件体，根据桩的轴向振动微分方程的建立和求解，设桩身混凝土的波速C及桩身缺陷的深度L`可按下列公式计算： C=2L/△T ① L`=1/2C m△tx②
式中：L—测点下桩长（m）； △T—速度波第一峰与桩底反射波峰间的时间差（ms）; △tx—速度波第一峰与缺陷反射波峰的时间差（ms）； Cm—桩身波速的平均值（m/s）； 根据波动理论，弹性波在桩身内轴向传播的基本规律由如下方程来表达： δR=F?δx③ UR=-F?ux ④ F=Z2-Z1/Z1-Z2 ⑤ δR,δx分别为反射波,入射波应力; UR, ux分别为反射波,入射波的质点振动速度; F为反射系数; Z1和Z2为反射界面两侧介质的广义波阻抗(假设弹性波从Z1介质进入Z2介质)。 从上述③、④、⑤式得出，可以看出反射波相位特征与桩身缺陷的关系（见表），以此可以判别桩身质量。 三、低应变反射波法对不同类型缺陷桩的判别特征 通过上节理论推理和收集有关资料，结合一些典型桩实测情况,对各种缺陷桩的判别归纳如下几点:
2017年建筑基桩低应变法检测理论考试试题 一、单选题 1.低应变检测的目的是 A. 通过桩身内力及变形测试，测定桩身弯矩 B. 通过桩身内力及变形测试、测定桩侧、桩端阻力 C. 检测桩身缺陷及其位置，判定桩身完整性类别 D. 检测灌注桩桩身缺陷及其位置，判定桩身完整性类别 答案：C（JGJ106-2003第3.1.2） 2. 当采用低应变法或声波透射法检测时，受检桩混凝土强度至少达到 A.设计强度的70%，且不小于15MPa B.设计强度的30%，且不小于12MPa C.设计强度的70%，且不小于12MPa D.设计强度的30%，且不小于15MPa 答案：A（JGJ106-2003第3.2.6） 3.反射波法的理论基础是一维线弹性杆件模型，受检基桩的长细比应满足 A.＞10 B.≥10 C.≥5 D.＞5 答案：D（非规范） 4. 稳态激振设备应包括激振力可调、扫频范围为的电磁式稳态激振器 A. 10～2000Hz
B. 10～1500Hz C. 100～2000Hz D. 100～1500Hz 答案：A（JGJ106-2003第8.2.2） 5. 时域信号记录的时间段长度应在2L/c 时刻后延续；幅频信号分析的频率范围上限。 A. 少于5ms,小于2000Hz B. 不少于5ms, 不应小于2000Hz C. 不少于10ms, 不应小于2000Hz D. 少于10ms,小于2000Hz 答案：B（JGJ106-2003第8.3.2） 6. 时域信号采样点数不宜点。 A. 大于512 B. 大于1024 C. 少于512 D. 少于1024 答案：D（JGJ106-2003第8.3.2） 7.加速度传感器的电荷灵敏度为 A.30-100PC/g B. 10-100PC/g C. 30-1000PC/g D. 10-1000PC/g
. . .. 基础桩完整性反射波法 检测报告 工程名称：888项目四期**#楼 委托单位：****建筑安装有限责任公司 检验类别：专项检测 检测项目：建筑桩基检测 报告编号：201***** 检测日期：201*年0*月0*日 报告页数：共12页（不含此页） *****工程质量检测有限责任公司 201*年0*月0*日
目录 一、检测人员及联系方式 二、工程概况表 三、委托容及试验目的 四、检测依据 五、检测方法及仪器设备 六、检测桩选择及成桩情况说明 七、工程地质概况 八、检测结果及分析 九、检测结论 十、附件 声明: 1、本报告无检测单位报告章无效； 2、本报告无主检人、审核人、批准人签字无效； 3、本报告涂改无效； 4、本报告复制件无原检测单位报告章无效；
5、对本报告检验结果若有异议，应在报告收到之日起十五日向本检测 单位书面提请复议，逾期不予受理。 一、检测人员及联系方式 单位地址：******* 邮政编码：********
联系人：********* 联系：1********* 二、工程概况
三、委托容及试验目的 受*******建筑安装有限责任公司委托，*******建设工程质量检测有限责任公司于201*年0*月0*日对********项目四期**#楼工程的基桩进行桩身完整性检测，目的是确定桩身完整性类别，根据国家及省的有关规定，经委托单位与有关单位研究协商，确定本次试验检测38根桩。 四、检测依据 1、国家标准《建筑基桩检测技术规》（JGJ/106-2003） 2、本次检测设计有关要求 五、检测方法及仪器设备 1、本次检测采用的检测方法：反射波法。 2、仪器设备： 采用岩海工程技术开发公司制造的RS—1616Kp型桩基动测分析系统，传感器为一支灵敏度为（100mV/g）的加速度计，用手锤敲击激振，采样频率为20KHz. 3、单桩的激振方式：锤击；位置：桩头中心部位； 点数：不少于2点 六、检测桩选择及成桩情况说明： 1、被测桩选择由建设单位、监理单位、施工单位及检 测单位共同决定。 2、根据委托单位提供的设计及施工资料，该工程基
桩基高应变完整性检测 引言 基础工程是建筑工程的主要组成部分，地基质量直接关系到整个建筑物的机构安全，直接关系到人民生命财产安全。桩基础是主要的基础形式之一，随着高层建筑的层高增加，结构体型复杂、层数相差悬殊的建筑以及地下空间的开发利用越来越广泛，桩基础是许多高层建筑的首选或必选基础形式。而桩基础单桩承载力的测试是保证桩基隐蔽工程的重要保证之一。而高应变检测结合了低应变检测和静载荷实验的功能，既能检测桩基的完整性，又能检测桩基的承载力，高应变检测方法填充了静载荷实验的缺点。 技术原理 高应变检测的目的是检测工程桩的竖向抗压承载力和桩身结构完整性，并对桩基的质量进行评价。其基本原理是：用重锤冲击桩顶，使桩—土产生足够的相对位移，以充分激发桩周土阻力和桩端承载力，通过安装在桩顶以下转身两侧的力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时程曲线，从而判断桩的承载力和评价桩身质量完
整性。 由于应力波在其沿着桩身的传播过程中将产生十分复杂的透射和反射，因此，将桩身内运动的各种应力波划分为上行波和下行波。由于下行波的行进方向和规定的正向运动方向一致，在下行波的作用下，正的作用力（压力）将产生正向的运动，而负的作用力（拉力）将产生负向的运动。上行波则正好相反，上行的压力波将使桩产生负向的运动，而上行波的拉力则产生正向的运动。 由于锤击所产生的压力波向下传播，在有桩侧摩阻力或桩截面突然增大处会产生一个压力回波，这一压力回波回到桩顶，将使桩顶处的力增加，速度减少。同时，下行的压力波在桩截面突然减少处或有负摩阻力处，将产生一个拉力回波，将使桩顶处的力减小，速度增加。通过这一基本概念就可在实测的力波曲线和速度曲线中根据二者变化关系来判断桩身的各种情况。 布置方案 图1 高应变动力测桩示意图 检测的工作面要求： （1）为确保试验时吹激力的正常传递和提高工作效率，应先凿掉桩顶部的破碎层和软

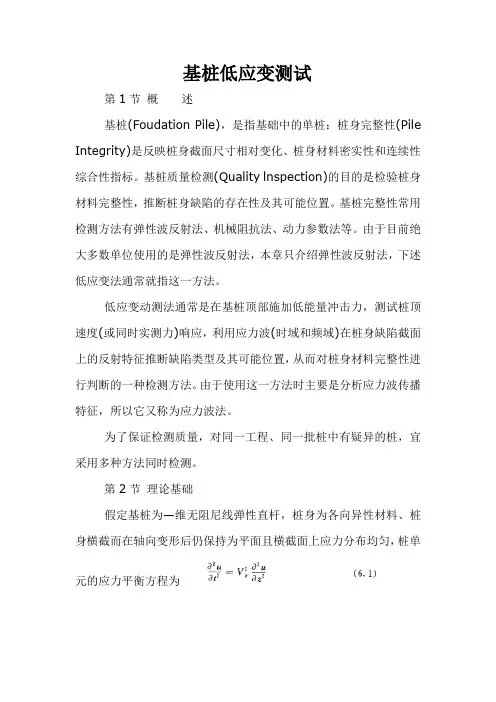

桩基低应变检测 采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。 低应变桩基检测是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号、频率信号，从而获得桩的完整性。该方法检测简便，且检测速度较快，但如何获取好的波形，如何较好地分析桩身完整性是检测工作的关键。 桩基低应变检测出现问题包括：（1）多次变径多次反射互相干扰（2）低应变反射波法不是精确测试（3）数值积分导致消息损失等内容：具体内容如下： 多次变径多次反射互相干扰 低应变反射波法检测桩基完整性，对直孔桩来讲就比较简单清晰，根据反射信号的时间、幅度和相位即可判断缺陷的位置和程度，而且判断效果比较好，而对于在施工中出现异常的桩，它的实际形态可能是正常、扩径互层，而下部的正常桩径相对于上部的扩径来讲，就表现为相对的缩径，对这类桩的检测相对来讲就困难的多，第一次扩径由于距离桩头近，反射能量直达桩头上安装的传感器，产生强烈的一次反向反射，二次同向反射和三次反向反射，它往往屏蔽甚至淹没了第二次，第三次扩径所产生的反射信号，因此第一次的扩径的多次反射
是一个重要的干扰源。 低应变反射波法不是精确测试 低应变反射波法由于采用尼龙力棒产生激振，其冲击脉冲频率低，频带窄，高频分量不足，识别缺陷分辨率较低。低应变反射波法检测缺陷位置的原理是准确测出反射回波时间来确定其位置，由于低应变应力波速不是常数，它与混凝土的强度、骨料等有关，而且混凝土是非均质材料，应力波在不同密度的材料中传播速度不同，因此在确定缺陷位置时，实际上是一个包括二个未知数的方程，而实际工作中我们是假设一定的波速来确定位置，因此这种检测方法只是比较粗糙的识别。 数值积分导致消息损失 在实际检测过程中，加速度计采集的信号用离散函数的数值积分求解。在积分过程中，它滤除了加速计曲线中的部分高频信息，提升了信号的低频分量幅度，增强了桩深部缺陷反射信号幅度，变的比较容易识别桩低反射信号，同时降低了识别精度，尤其是上部缺陷的漏判。
桩基低应变及高应变检测 一、定义 根据建筑基桩检测技术规范JGJ106-2003 第2.1.6条，低应变：采用低能量瞬态或稳态激励方式在桩顶激励，实测桩顶速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判断的检测方法。 第2.1.7条，高应变：用重锤冲击桩顶，实测桩顶部的速度和力时程曲线，通过波动理论分析，对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。 二、何种桩需要检测 建筑基桩检测技术规范JGJ106-2003第3.3.3条，单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定： 1 施工质量有疑问的桩； 2 设计方认为重要的桩； 3 局部地质条件出现异常的桩； 4 施工工艺不同的桩； 5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩； 6 除上述规定外，同类型桩宜均匀随机分布。 解释：对于基桩的检测包括单桩承载力及桩身完整性两个部分，这两个部分要求检测的数量不同。 三、低应变与高应变适用范围 低应变：适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。低应变法的理论基础以一维线弹性杆件模型为依据。因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5，设计桩身截面宜基本规则。另外，一维理论要求应力波在桩身中传播时平截面假设成立，所以，对薄壁钢管桩和类似于H型钢桩的异型桩，本方法不适用。本方法对桩身缺陷程度只做定性判定，尽管利用实测曲线拟合法分析能给出定量的结果，但由于桩的尺寸效应、测试系统的幅频相频响应、高频波的弥散、滤波等造成的实测波形畸变，以及桩侧土阻尼、土阻力和桩身阻尼的耦合影响，曲线拟合法还不能达到精确定量的程度。对于桩身不同类型的缺陷，低应变测试信号中主要反映出桩身阻抗减小的信息，缺陷性质往往较难区分。例如，混凝土灌注桩出现的缩颈与局部松散、夹泥、空洞等，只凭测试信号就很难区分。因此，对缺陷类型进行判定，应结合地质、施工情况综合分析，或采取钻芯、声波透射等其他方法。 高应变：适用于检测基桩的竖向抗压承载力和桩身完整性；监测预制桩打入时的桩身应力和锤击能量传递比，为沉桩工艺参数及桩长选择提供依据。高应变法的主要功能是判定单桩竖向抗压承载力是否满足设计要求。这里所说的承载力是指在桩身强度满足桩身结构承载力的前提下，得到的桩周岩土对桩的抗力(静阻力)。所以要得到极限承载力，应使桩侧和桩端岩土阻力充分发挥，否则不能得到承载力的极限值，只能得到承载力检测值。与低应变法检测的快捷、廉价相比，高应变法检测桩身完整性虽然是附带性的，但由于其激励能量和检测有效深度大的优点，特别在判定桩身水平整合型缝隙、预制桩接头等缺陷时，能够在查明这些“缺陷”是否影响竖向抗压承载力的基础上，合理判定缺陷程度。当然，带有普查性的完整性检测，采用低应变法更为恰当。高应变检测技术是从打入式预制桩发展起来的，试打桩和打桩监控属于其特有的功能，是静载试验无法做到的。
桩基低应变检测曲线实例分析 1、完整桩 一般完整桩在时程曲线上的反应：对于摩擦桩和嵌岩桩表现有三种情况：桩底反射与初始入射波同相；桩底反射不明显,以及桩底反射与初始入射波先反相后同相。 如图所示： 预制管桩外径Φ500mm,h=13.3m壁厚100mm,砼强度等级C60,在空气中的反射波曲线 预应力空心管桩,外径Φ500mm,h=12m,壁厚80mm,砼强度等级C80,在空气中的反射波曲线 实例：桩类型：Φ1.2m，H＝38.5m钻孔灌注桩 地点：杭宁高速公路K76+8930-R2/0-R3桩 评价：完整嵌岩桩 该桩径1.2m,桩长38.5m,C30钻孔灌注桩，桩尖进入微风化泥质岩2m，测试波形完整。纵波速度为3600-3700m/s，桩底反向，说明无沉渣．为完整嵌岩桩.
地层影响的时程曲线桩 桩类型：Φ1200mm，h＝28.4m冲孔灌注桩 地点：诸永高速台州一段25标某桥桩 评价：该桩砼强度c25,采用冲抓钻,12m见基岩后采用冲击钻,一直到桩底,从波形可见进入基岩有明显的反向反射,为地层的反映 特殊桩形的曲线 桩类型：Φ1000mm,L约13m，冲击桩 地点：温州洞头中心渔港石码头 评价：完整桩 该外加5mm壁厚钢护筒至强风化，后变径800嵌岩2D。故在桩底前同向反映为钢护筒底变径处的部位，经钻孔验证而不是缺陷
2、桩头缺陷桩桩头疏松 桩头浮浆或强度偏低的桩，测试结果无法反映桩的完整性，曲线反应为入射波峰较低而且脉冲较缓，而且后续波形呈低频，此类现象均属桩头强度偏低。如图所示：桩类型：Φ1.2m,L=18.7m钻孔灌注桩 地点：杭兴高速公路MP14—R3桩 评价：桩头砼强度低 该桩径1.2m,长18.7m,设计混凝土强度等级为C25,测试发现曲线呈低频振荡,判为桩头浅部强度低或局部离柝,经取芯验证,0-1m岩芯松散,1-2.7m岩芯有气孔,强度低,2.7m以后岩芯强度达到要求,芯样完整,要求凿去３m桩头重新接上桩头处理. 3、桩底缺陷桩 桩类型:Φ800,H=19.0m钻孔灌注桩 地点:温州某工地嵌岩桩 评价:桩长明显沉渣 该桩设计桩长19m,单桩承载力3000kN，若按3520m/s计,测试桩底在18m处同向反射明显,取芯后有50cm淤泥沉渣，未进入中风化，后注浆再测也有同向反映，说明效果不明显。
1 桩基完整性（低应变试验） 1.1一般规定： （1）低应变反射波法适用围为：混凝土灌注桩、混凝土预制桩、预应力管桩及CFG 桩。 （2）对桩身截面多变且变化幅度较大灌注桩，应采用其他方法辅助验证低应变法检测的有效性。 （3）受检桩混凝土强度不应低于设计强度的70%，且不应低于15MPa 。 1.2检测原理： 低应变法目前国普遍采用低应变反射波法，为狭义低应变法，其通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。因此基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求，一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5。 1.3检测方法及工艺要求 （1）检测前的准备工作 a 受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。 b 施工单位填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。 c 施工单位向检测单位提供基桩工程相关参数和资料。 d 检测前，施工单位做好以下准备工作： ①剔除桩头，使桩顶标高为设计的桩顶标高。 ②要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。 ③灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。 ④桩顶表面平整干净且无积水。 ⑤实心桩的第三方位置打磨出直径约10cm 的平面，平面保证水平，不要带斜坡；在距桩第三方2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm 的平面，打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图 0.8m 基桩低应变法检测报告 批准：审核：校核：主检： 一、工程概况： 该工程位于********，由*****单位承建。该工程桩基础全部为钻孔灌注桩，共计8根，设计桩径为500mm，于※※年※※月※※日浇注。混凝土的设计强度等级为C30。受中铁第十一工程局的委托，对该工程基础桩的桩身完整性进行了检测，受检桩编号为1、8、17、12、20、10、16、13，共8根。 二、地质情况 拟建场地土层情况自上而下为： （1）杂填土：稍湿，松散，层厚1.10～4.6m。（2）淤泥：饱和，流塑，厚度1.30～4.2m。（3）残积砂质粘性土：湿，可塑～坚硬，层厚2.20～8.60m。（3）-1强风化花岗岩：为花岗岩风化残留球状风化体，呈散体状、碎块状，厚度3.80～7.00m。（4）全风化花岗岩：中粗粒结构，散体状构造，厚度3.00～18.80m。（5）-1强风化花岗岩：中粗粒结构，散体状构造，最大揭露厚度1.50～23.20m。（5）-2强风化花岗岩：中粗粒结构，碎块状构造，最大揭露厚度0.50～15.20m。（6）中风化花岗岩：中粗粒结构，块状构造，原岩结构清晰，裂隙不发育，最大揭露厚度9.20 m。 三、反射波测桩的基本原理 反射波法适用于检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。 反射波法测桩的示意图如上图所示，其基本原理为：用锤激励桩头，所产生的应力波将沿着桩身向下传播，在传播过程中，如遇到波阻抗界面，将产生声波的反射和透射。应 力波反射和透射能量的大小取决于两种介质波阻抗的大小。由波动理论可知，当应力波遇到断裂、离析、缩颈及扩底时，由于波阻抗变小，反射波与入射波初动相位同相；当应力波遇到扩颈、扩底时，波阻抗变大，反射波与入射波的初动相位反相。结合振幅大小、波速高低、反射波到达时间等可对桩的完整性、缺陷程度、位置等作出综合判断。 桩身长度根据下列公式计算： L= 2T V p 式中，L为桩身长度，Vp为应力波传播速度，T为桩底反射波到达时间。 四、资料分析与结果 本次共对2根桩进行了低应变法检测。其结果详见附表，各试桩的实测信号曲线见附图。 桩身完整性分类为： （1）Ⅰ类桩（完好桩）：桩身连续性好，桩身规则，混凝土结构密实，桩体无缺陷存在，在时域波形上表现为曲线规整、圆滑、无异常信号迭加。 （2）Ⅱ类桩（一般桩）：相对完好桩而言，桩身规则性略有差异，反映在时域波形上则有轻微异常信号迭加，波形不甚圆滑，说明桩身局部存在轻微的离析、缩颈、扩颈等缺陷，但整体尚好。 （3）Ⅲ类桩（缺陷桩）：反映在时域曲线上畸变较大，桩底反射信号不清楚，难以辩认。说明桩身存在局部缩颈、夹泥、离析等缺陷。这类桩对单桩承载力有一定的影响，需要做进一步的处理。 （4）Ⅳ类桩（严重缺陷桩）：反映在时域曲线上严重畸变，无桩底反射信号，桩间反射信号较强，桩身存在严重缩颈、离析、夹泥、断裂等缺陷。 基桩检测成果报告表 基桩低应变试验 检测报告 工程名称： 工程地点： 委托单位： 报告编号： 报告页数： 广东某某工程勘察院 二〇一八年十月二十七日 河源﹒月岛首府项目9#楼 基桩低应变试验检测报告 现场检测人员： 报告编写： 校核： 审核： 批准： 声明： 1、本检测报告涂改、换页无效。 2、如对本检测报告有异议，可向本检测单位书面提请复议。 3、未经本单位书面批准，不得复制此检测报告（完整复制除外）。 二〇一八年十月二十七日 地址： 邮政编码： 电话：联系人： 目录 －、项目概况 (3) 二、工程概况 (4) 三、检测依据 (4) 1、检测依据标准及代号 (4) 2、完整性分类及判别标准 (4) 四、现场检测 (4) 1、检测方法及原理简介 (4) 1）检测方法 (4) 2）低应变动力检测试验示意图 (4) 3）检测设备 (5) 2、成桩情况 (6) 五、检测结果 (6) 六、检测结论 (7) 七、附图表 (8) 受广东省广州大地房地产开发有限公司委托，广东某某工程勘察院于2018年10月23日对其在建的广州丽园首府项目9#楼的基桩进行低应变检测，目的是评价桩身的完整性。根据规范的相关规定，确定本次试验共检测30根工程桩。项目概况如下： 地质概况详见地质勘察报告。 三、检测依据 1、检测依据标准及代号 1、《建筑地基基础检测规范》（DBJ 15-60-2008）； 2、业主提供的设计施工技术资料。 2、完整性分类及判别标准 桩身完整性判定表表2 注：对同一场地、地质条件相近、桩型和成桩工艺相同的基桩，因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时，可参照本场地同条件下有桩底反射波或深部缺陷反射波的其它桩实测信号判定桩身完整性类别。 四、现场检测 1、检测方法及原理简介 神华集团公司榆神工业区清水煤化学工业园动力供应与高纯洁净气体项目 空分装置桩基 检测方案 批准：熊建华 审核：杨麟峰 项目负责人：丁杰 湖北中冶建设工程检测有限公司 二○一三年三月十九日 目录 1.前言 2.现场检测方法 3.资料整理及编写报告书 4.计划投入的仪器设备 5.工作组织与工期安排 6.现场检测要求 7.质量保证体系 8.职业健康安全和环境保证措施 神华集团公司榆神工业区清水煤化学工业园动力供应与高纯洁净气体项目空分装置检测方案 1.前言 1.1工程概况 1.1.1拟建项目场地位于陕西省榆林市榆神工业区清水工业 园区，东北距神木县城约50km，西南距榆林市约60km， 省道204、榆神高速公路、神延铁路位于项目北侧。 本工程桩型为旋挖成孔灌注桩，桩径：600mm，桩长 为15m，桩总数：388根；桩端持力层主要为③层细砂。 现场要求进行高、低应变、单桩竖向抗压承载力静载 试验检测。现场场地开阔无上部构筑物，由于现场施 工的原因造成现场不利检测工作开展之处，特与业主 及监理公司商议尽力选择宜停靠吊车，有利于吊车作 业，同时作好吊车检测高应变的安全防护工作和静载 检测。低应变检测数量为116根占总数的30％；高应 变检测数量为20根占总数的5％；单桩竖向抗压承载 力静载试验4根占总数的1％。 1.1.2检测目的 1.1.3低应变检测目的是通过现场检测，以评价桩身的完整 性或判定桩身缺陷的位置。 1.1.4高应变检测目的是通过现场检测以提供单桩竖向抗压 极限承载力值。 1.1.5 单桩竖向抗压静载荷试验的目的是通过现场静压，以确定单桩极限承载力能否达到设计要求。 桩基低应变检测报告 案场各岗位服务流程 销售大厅服务岗： 1、销售大厅服务岗岗位职责： 1)为来访客户提供全程的休息区域及饮品; 2)保持销售区域台面整洁; 3)及时补足销售大厅物资,如糖果或杂志等; 4)收集客户意见、建议及现场问题点； 2、销售大厅服务岗工作及服务流程 阶段工作及服务流程 班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域 2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。 班中工作程序服务 流程 行为 规范 迎接 指引 递阅 资料 上饮品 （糕点） 添加茶水 工作 要求 1）眼神关注客人，当客人距3米距离 时，应主动跨出自己的位置迎宾，然后 侯客迎询问客户送客户 注意事项 15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！” 3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人； 4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好 6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）； 7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等 待； 阶段工作及服务流程 班中工作程序工作 要求 注意 事项 饮料（糕点服务） 1）在所有饮料（糕点）服务中必须使用 托盘； 2）所有饮料服务均已“对不起，打扰一 下，请问您需要什么饮品”为起始； 3）服务方向：从客人的右面服务； 4）当客人的饮料杯中只剩三分之一时， 必须询问客人是否需要再添一杯，在二 次服务中特别注意瓶口绝对不可以与 客人使用的杯子接触； 5）在客人再次需要饮料时必须更换杯 子； 下班程 序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导； 2）填写物资领用申请表并整理客户意见；3）参加班后总结会； 4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班； 低应变法和高应变法在桩基检测中的结合运用 发表时间：2018-07-05T16:01:21.310Z 来源：《建筑学研究前沿》2018年第5期作者：夏宝玉蒋宇轩[导读] 剪切波速试验能够判定建筑地基土的力学性质的指标，包括了地基土泊松比、弹性模具、剪切模量、阻尼比等。涟水县建设工程质量检测中心江苏淮安 223400 摘要：低应变反射波法和高应变法是常用的桩基检测方法，低应变反射波法可对桩基完整性进行检测，和高应变法可同时对基桩的单桩竖向抗压承载力和桩身完整性进行检测，现已广泛地应用于工程实践中。 关键词：低应变法；高应变法；桩基检测 1桩基础检测技术的概述 1.1剪切波速试验 剪切波速试验能够判定建筑地基土的力学性质的指标，包括了地基土泊松比、弹性模具、剪切模量、阻尼比等。推求饱和土层的孔隙率和具备的容量，确定和划分建筑场地的类型，并且还需要采取有效的措施对建筑地基的加固进行检测，确保地基加固的质量。同时还需把波速同标准灌入技术的有效承载例句的征值进行确定。最后，在选择试验场地时，需简要依据基础标准灌入技术对建筑地基的承载力进行判断。 1.2原位取样技术 建筑地基土具有一定的物理性质，包括了含水量、孔隙比、粘聚力、密度、压缩模量以及内摩擦角等。对建筑地基土的物理性质进行检测，可对建筑的基础和上部结构的安全有着重要的影响。因此对建筑地基土进行物理性质的检测是尤为重要的。为了能够通过对比得出相关试验场地进行选择，在地基基础边界、基础外分层、基础中心层来对土样进行选择，并对建筑地基基础下具有的力学指标和基础外地基土的力学性质指标变化的特征进行具体分析。 1.3荷载试验技术 荷载试验技术是当前建筑地基基础检测技术中较为常用的一种技术，对建筑地基的检测和评定具有重要的作用，在进行荷载试验检测时，选取的建筑应具有条形基础或独立基础，然后选择合理的试验位置进行地基承载力的简则，根据建筑地基基础进行评评定。 1.4探地雷达试验技术 探地雷达试验技术应用的过程中，主要用于对建筑桩基础的检测，通过使用探地雷达试验技术，能够准确的得出基桩位置和埋深的相关参数。但在地下水对探地雷达测试的精准度有巨大的影响，为了提高探地雷达的精准度，在地基基础的检测中，若发展地下水位较高，则在使用探地雷达的过程中，需要及时调整检测的方法。 1.5钻孔取芯法检测技术 该种技术方法在大直径冲孔灌注桩中全面检验的常见技术形式。因为该检测方法具有高度准确性而被广泛的应用于建筑工程桩基检查作业中。不过利用该种检测技术将对桩基的利用造成直接影响，桩基受损而影响施工安全。但是根据现阶段建筑工程桩基检测技术看，该种技术依然是完整性检测途径的首选。所以，怎样降低抽芯检测对钢筋混凝土的影响，成为抽芯检测技术应用的重要研究内容。首先，还需要在施工前做好孔径和影响因素分析，制定科学、合理的抽芯检测形式。其次，保证芯样结构的完整度。但这还需要有关人员根据实际现场状况进行芯样规划。如果在具体测量中，桩径超过1.6m，则钻孔数量应为3个;若桩径在1.2m-1.6m，则钻孔数量为2个，做好孔间距控制，开孔需要在距离桩基地O.15D-0.25D范围中。当钻探桩端的持力过程中，需要桩孔至少有1个以上确保钻到桩底部5m以上且高于1D，其余孔可钻至桩底1m以上即可。 2低应变反射波法原理 低应变法以一维线弹性杆件模型为依据，通过在桩顶施加低能量的激振力或其他形式的冲击力，冲击能量以应力波的形式沿桩身传递，引起桩身及周围土体的微幅振动，当桩身具有缺陷时(如缩颈、夹泥、扩径、裂缝、蜂窝、离析等)，该位置的桩身波阻抗就会明显变化，这时，一部分应力波会反射传到桩顶的接收传感器，另一部分透射继续向桩底传播。通过波动理论或机械阻抗理论对应力波反射信息进行分析，就可以判定桩基的施工质量与桩身完整性及缺陷位置。低应变反射波法具有快速高效、操作简单、准确经济、无破损检验等优点，使其得到越来越广泛的应用。 低应变法检测基桩具有设备简便、方法快捷、结果较可靠的优点，是普查桩身质量的一种有力手段，根据低应变法试验结果确定钻芯法、静载、高应变法的桩位，可使检测数量不多的静载等试验的结果更有代表性；或静载等试验出现不合格桩后，需要加大检测面，则发射波法可为桩基检测、处理方案提供更多的依据。 而反射波法检测桩也有它的局限性：对于进入硬层中的桩，一般只能看到桩底的一次或两次反射，桩周土阻力对应力波的衰减的影响是非常大的，主要来自桩周动阻力。桩的强度越高，桩周土阻力越小，有效检测深度越深；而桩土刚度比较小，土阻力很大，桩身强度低，如存在多个缺陷或缺陷很严重，会导致桩底反射不明确。 首先，当桩身存在多个缺陷时，应力波在桩中会产生多次反射、透射，波形较复杂，难以准确分析，第二、三缺陷的判断会有较大误差；其次，桩身有横向裂缝时，对于判定是否为合格桩的问题上，低应变法跟静载试验会有较大的差别。因低应变激振源能量小，当有裂缝时，入射波有可能基本被反射回去。而高应变测试时，因激振能量大，横向裂缝有可能闭合，将竖向荷载传递下去，成为合格桩。而低应变法无法识别纵向裂缝；再次，确定缺陷深度跟桩长与实际有差别，因桩是非均质材料，桩身各处弹性模量、弹性波速不尽相同，设定的波速跟实际的平均波速有出入，故计算缺陷深度跟桩长与实际有相差；最后，由于水泥土搅拌桩、砂石桩等桩身阻抗与桩周土的阻抗差异小，应力波在这类桩中传播时能量衰减快，故反射波法不适用于此类桩的质量检测。 3低应变法和高应变法在桩基检测中的结合运用 某厂房工程桩基础为机械旋挖灌注桩。其中15#桩桩径为900mm，桩长为15.51m，桩基的持力层为中风化砂砾岩，桩身砼强度等级C25，单桩设计单桩竖向抗压承载力特征值1270kN。地质情况如下:0～0.8m为素填土;0.8～2.1m为粉质粘土;2.1～4.5m为圆砾;4.5～6.3m 为粉质粘土;6.3～9.2m为粉砂;9.2～13.2m为强风化砂砾岩;13.2～18.2m为中风化砂砾岩。本次低应变检测采用ＲS1616K(S)型桩基动测仪，利用速度传感器接收，激振时辅以橡皮垫。本次高应变试验采用武汉岩海工程技术有限公司生产的ＲS—1616K(P)基桩动测仪及其应用软件，检测用锤的重量为3.0吨，锤击落距约为1.0m。15#桩的低、高应变实测曲线分别见图1、图2。 2004年度低应变动测试卷 一、填空（20分）： 1.低应变动测方法适应于各种混凝土预制桩、灌注桩的完整性检验， 判定桩身是否存在缺陷、缺陷程度及其位置。 2.低应变动测方法检测缺陷的有效深度，40m以上的长桩宜按长径比 不大于 ———50 — 控制。 3.对有接头的多节混凝土预制桩，抽检桩数不应少于总桩数的30%，并不得少于 10 根；单节混凝土预制桩，抽检数量不应少于总桩数10%，灌注桩抽检数量必须大于总桩数的50%，桥梁工程、一柱一桩结构形式的工程应进行普测。 4. 动测以后Ⅲ、Ⅳ类桩比例过高时，占抽检总数 5% 以上，应以相同的扩大抽检，直至普测。 5.实心桩的激振点位置宜选择在桩顶中心、传感器安装点宜为距中心2/3半径处；空心桩的激振点位置宜与传感器安装位置的水平夹角为 90°、传感器安装位置宜在壁厚度的1/2处；每根桩的测点不得少于两点。 6. 式L ri = C/2△f ri 中, △f ri 为缺陷桩相邻波峰间频差的 平均值。 7. Ⅳ类桩时刻前缺陷反射波、且有重复反射；无桩底 反射；幅频曲线有十分的峰~谷状多次起伏。 8.机械阻抗法是测桩顶及的响应，其主要分析参数 为、等。 9. 当抽样检测中发现承载力不满足设计要求或。 10.抽检原则：、、并、检测桩的具体桩位宜由 会同共同决定。 二、判断题（10分）： 1.低应变动测时钻孔灌注桩休止期宜为14天。（） 2.在施工过程中发现有疑问的桩必须进行检测，但其数量不应计入正常抽检比例 内；（） 3. 桩的固有频率与桩长成正比，与桩的截面尺寸成正比（） 4.应通过对比试验选择不同重量和材质的特制手锤（或激振器）进行轴向激振， 原则上用高频脉冲波获取桩身下部缺陷的反射信号，用低频脉冲波获取桩身上部缺陷的反射讯号（） 5.低应变动测加速度传感器的频率宜为1~5000Hz，采样频率为不小于60kHz （） 6. 承载力越高，桩底反射越强烈。（） 7. 机械阻抗法加速度传感器频宽宜为5~2000Hz。（） 8.桩身缩径时，截面下部力的强度增大。（） 9.缺陷桩当缺陷位置较浅时，频差也较小。（） 10.桩身的弹性模量与材料重度成反比。（） 三、选择题（25分）： 1.机械阻抗法中，电动式激振器不小于。 A. 100N B. 150N C. 200N D. 300N 2.低应变动测数据采集器采样频率为。 A. 20kHz B. 40kHz C. 50kHz D. 60kHz 3. 钻孔灌注桩的主控指标为。 A. 充盈系数 B. 沉渣厚度 C. 砼强度 D. 孔深 4.当桩身缩颈时，则有。 A. F<0 T>0 i>1 B. F<0 T<0 i>1 C. F<0 T>0 i<1 D. F>0 T>0 i>1 5、关于阻抗的论述，下列正确的是。 A．与E、A成正比、与C成反比 B. 与A、C成正比、与E成反比 C．与E、C成正比、与A成反比 D. 与E、A成正比、与P成反比 6、缺陷处反射波强烈程度与因素有关。 桩基低应变动力检测 摘要：本文以树人学校为例，阐述了低应变检测桩基的理论和方法，希望为相关人员提供参考。 关键词：动力检测低应变声波完整性 一、工程概况 南京师范大学附属中学树人学校项目位于南京市下关区扬子江大道东北侧，西侧毗邻长江，东与迎江园小区相望（7层住宅楼，砖混结构），北侧为建筑空地。本地块为造船长遗址，用地面积为4140.96m2（扣除河道保护线及防洪通道），总建筑面积为73926.2m2，其中地上总建筑面积为59467.7 m2，地下总建筑面积为14458.6m2。。本项目集教学、住宿、娱乐与一体综合性校区，南京师范大学附属中学树人学校俯瞰图该项目工程重要性等级为二级，场地复杂程度为二级，地基复杂程度为二级，岩土工程勘察等级为乙级。田径场部分与信息办公综合楼若结构体系相连，则该部位地基基础设计等级为甲级；否则与其余建筑群保持一致，地基基础设计等级为乙级；各建筑群抗震设防类别为乙类。本工程基础采用钻孔灌注桩，工程桩直径为0.8米，桩长一进入地下岩层50公分为准，因此均在59-70米之间。 二、低应变概述 桩基动力检测是指在桩顶施加一个动态力（动荷载），动态力可以是瞬态冲击力或稳态激振力。桩-土系统在动态力的作用下产生动态响应，采用不同功能的传感器在桩顶测量动态响应信号（如位移、速度、加速度信号），通过对信号的时域分析、频域分析或传递函数分析，判断桩身结构完整性，推断单桩承载力。 根据作用在桩顶上的动荷载能量能否使桩土之间发生一定弹性位移或塑性位移，把动力测桩分为低应变、高应变两种方法。低应变法作用在桩顶上的动荷载远小于桩的使用荷载，能量小，只能使桩土产生弹性变形，一般情况下只产生10的负五次方动应变。 随着动测技术在工程中的应用，积累了大量的实测资料。许多国家已把桩动测技术列入了有关规范，我国《建筑基桩检测技术规范》总结了前些年桩基检测的一些经验，代表了当前桩基动测的新观点。将反射法、机械阻抗法（包括瞬态机械阻抗法和稳态机械阻抗法）合并，统称为低应变法。指出低应变法适用于检测混凝土桩的桩身完整性，判定装身缺陷的程度及位置。未再对校核桩长以及估计桩身混凝土强度做出规定，不再提低应变法检测单桩承载力。 三、试验方法 （一）、仪器设备： 国内主要有：RS系列桩基动测仪，ZK系列桩基动测仪，RSM系列桩基动测仪，PDAS系列桩基动态检测系统。 国外：PIT桩身完整性测试仪，TNO基础桩诊断系统。 （二）、低应变法分类： 1、按激振方式分类： （1）、瞬态法：对桩顶面施以轴向瞬时冲击力或施以冲量激起桩的振动，这种振动属冲击或瞬态振动。瞬态法是瞬态非周期振动，特点是能量突然释放，持续时间短。一般能量传递时间比桩自振周期要短，而响应持续时间数倍于桩振动周期。 目前的低应变动测法大都属于瞬态法。反射波法使用手锤或力棒激振；瞬态桩基低应变检测报告
