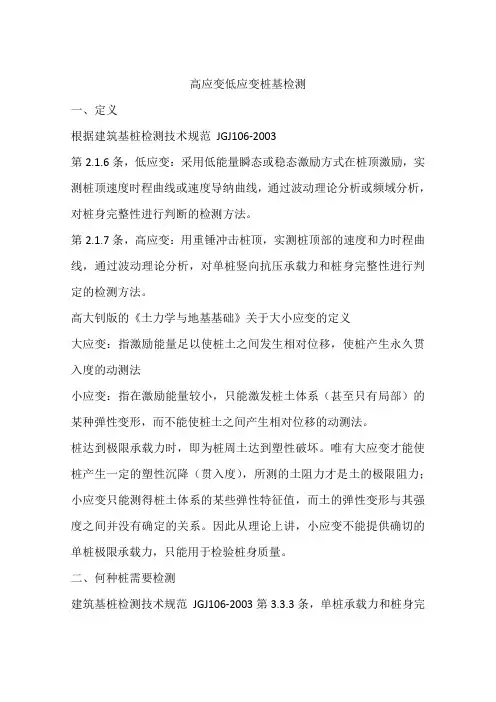

高应变低应变桩基检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条,低应变:采用低能量瞬态或稳态激励方式在桩顶激励,实测桩顶速度时程曲线或速度导纳曲线,通过波动理论分析或频域分析,对桩身完整性进行判断的检测方法。
第2.1.7条,高应变:用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。
高大钊版的《土力学与地基基础》关于大小应变的定义大应变:指激励能量足以使桩土之间发生相对位移,使桩产生永久贯入度的动测法小应变:指在激励能量较小,只能激发桩土体系(甚至只有局部)的某种弹性变形,而不能使桩土之间产生相对位移的动测法。
桩达到极限承载力时,即为桩周土达到塑性破坏。
唯有大应变才能使桩产生一定的塑性沉降(贯入度),所测的土阻力才是土的极限阻力;小应变只能测得桩土体系的某些弹性特征值,而土的弹性变形与其强度之间并没有确定的关系。
因此从理论上讲,小应变不能提供确切的单桩极限承载力,只能用于检验桩身质量。
二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条,单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定:1 施工质量有疑问的桩;2 设计方认为重要的桩;3 局部地质条件出现异常的桩;4 施工工艺不同的桩;5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩;6 除上述规定外,同类型桩宜均匀随机分布。
解释:对于基桩的检测包括单桩承载力及桩身完整性两个部分,这两个部分要求检测的数量不同。
三、低应变与高应变适用范围低应变:适用于检测混凝土桩的桩身完整性,判定桩身缺陷的程度及位置。
低应变法的理论基础以一维线弹性杆件模型为依据。
因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5,设计桩身截面宜基本规则。
另外,一维理论要求应力波在桩身中传播时平截面假设成立,所以,对薄壁钢管桩和类似于H型钢桩的异型桩,本方法不适用。

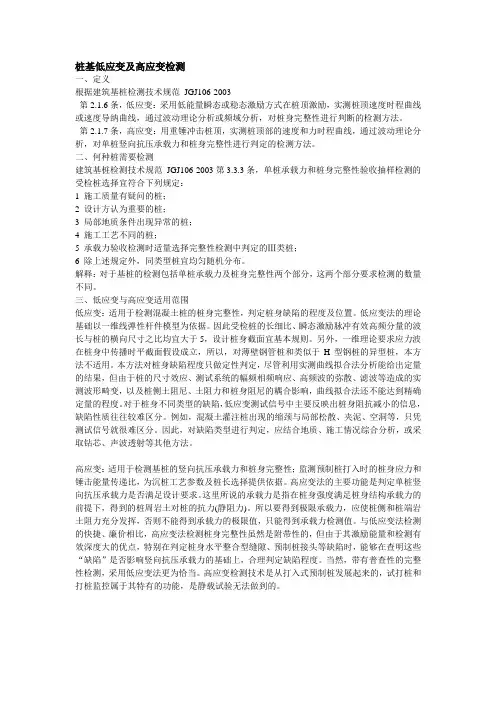

桩基低应变及高应变检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条,低应变:采用低能量瞬态或稳态激励方式在桩顶激励,实测桩顶速度时程曲线或速度导纳曲线,通过波动理论分析或频域分析,对桩身完整性进行判断的检测方法。
第2.1.7条,高应变:用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。
二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条,单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定:1 施工质量有疑问的桩;2 设计方认为重要的桩;3 局部地质条件出现异常的桩;4 施工工艺不同的桩;5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩;6 除上述规定外,同类型桩宜均匀随机分布。
解释:对于基桩的检测包括单桩承载力及桩身完整性两个部分,这两个部分要求检测的数量不同。
三、低应变与高应变适用范围低应变:适用于检测混凝土桩的桩身完整性,判定桩身缺陷的程度及位置。
低应变法的理论基础以一维线弹性杆件模型为依据。
因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5,设计桩身截面宜基本规则。
另外,一维理论要求应力波在桩身中传播时平截面假设成立,所以,对薄壁钢管桩和类似于H型钢桩的异型桩,本方法不适用。
本方法对桩身缺陷程度只做定性判定,尽管利用实测曲线拟合法分析能给出定量的结果,但由于桩的尺寸效应、测试系统的幅频相频响应、高频波的弥散、滤波等造成的实测波形畸变,以及桩侧土阻尼、土阻力和桩身阻尼的耦合影响,曲线拟合法还不能达到精确定量的程度。
对于桩身不同类型的缺陷,低应变测试信号中主要反映出桩身阻抗减小的信息,缺陷性质往往较难区分。
例如,混凝土灌注桩出现的缩颈与局部松散、夹泥、空洞等,只凭测试信号就很难区分。
因此,对缺陷类型进行判定,应结合地质、施工情况综合分析,或采取钻芯、声波透射等其他方法。

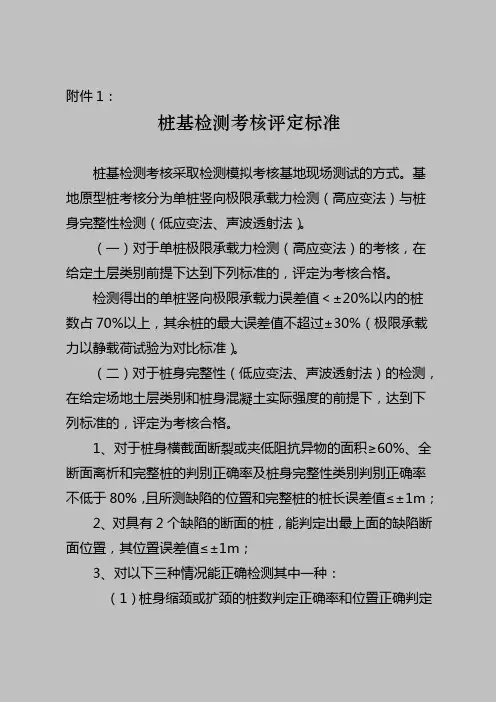

附件1:桩基检测考核评定标准桩基检测考核采取检测模拟考核基地现场测试的方式。
基地原型桩考核分为单桩竖向极限承载力检测(高应变法)与桩身完整性检测(低应变法、声波透射法)。
(一)对于单桩极限承载力检测(高应变法)的考核,在给定土层类别前提下达到下列标准的,评定为考核合格。
检测得出的单桩竖向极限承载力误差值<±20%以内的桩数占70%以上,其余桩的最大误差值不超过±30%(极限承载力以静载荷试验为对比标准)。
(二)对于桩身完整性(低应变法、声波透射法)的检测,在给定场地土层类别和桩身混凝土实际强度的前提下,达到下列标准的,评定为考核合格。
1、对于桩身横截面断裂或夹低阻抗异物的面积≥60%、全断面离析和完整桩的判别正确率及桩身完整性类别判别正确率不低于80%,且所测缺陷的位置和完整桩的桩长误差值≤±1m;2、对具有2个缺陷的断面的桩,能判定出最上面的缺陷断面位置,其位置误差值≤±1m;3、对以下三种情况能正确检测其中一种:(1)桩身缩颈或扩颈的桩数判定正确率和位置正确判定率(误差值≤±1m)达到50%以上;(2)对于扩底桩的桩数判定正确率达到50%以上;(3)对于第二缺陷的桩数判定正确率达到30%以上。
基地原型桩考核完毕后,应在当天内提供检测方案、现场检测原始记录、检测报告,检测报告中应有每根桩的实测曲线(未经人为修正),用箭头标注桩身缺陷或异常波形位置,用文字分析说明理由。
(三)对于单桩竖向极限承载力的静载荷检测和单桩钻芯法检测的考核,通过工程桩现场检测进行考核,达到以下标准可评定为考核合格。
1、合理适当的检测方案;2、相应的仪器设备配置;3、现场操作熟练,符合规范要求;4、检测完毕后,应在3天内提交检测方案、现场检测原始记录、检测报告。
桩基检测全部项目经考核全部合格,评定为工程桩检测机构考核合格,颁发考核合格证书。
考核不合格的检测机构应在1周内向市质监站报送书面分析整改报告,经审核通过后,限期2个月进行整改,期间不得承接桩基检测业务,整改完毕后重新申请考核。

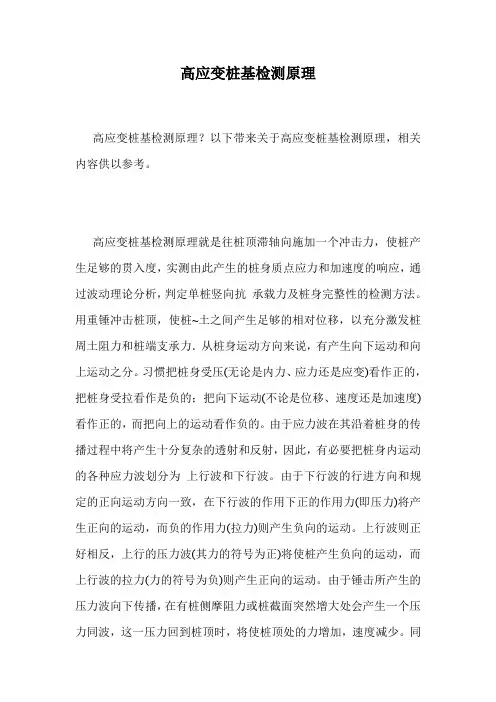

高应变桩基检测原理
高应变桩基检测原理?以下带来关于高应变桩基检测原理,相关内容供以参考。
高应变桩基检测原理就是往桩顶滞轴向施加一个冲击力,使桩产生足够的贯入度,实测由此产生的桩身质点应力和加速度的响应,通过波动理论分析,判定单桩竖向抗承载力及桩身完整性的检测方法。
用重锤冲击桩顶,使桩~土之间产生足够的相对位移,以充分激发桩周土阻力和桩端支承力.从桩身运动方向来说,有产生向下运动和向上运动之分。
习惯把桩身受压(无论是内力、应力还是应变)看作正的,把桩身受拉看作是负的;把向下运动(不论是位移、速度还是加速度)看作正的,而把向上的运动看作负的。
由于应力波在其沿着桩身的传播过程中将产生十分复杂的透射和反射,因此,有必要把桩身内运动的各种应力波划分为上行波和下行波。
由于下行波的行进方向和规定的正向运动方向一致,在下行波的作用下正的作用力(即压力)将产生正向的运动,而负的作用力(拉力)则产生负向的运动。
上行波则正好相反,上行的压力波(其力的符号为正)将使桩产生负向的运动,而上行波的拉力(力的符号为负)则产生正向的运动。
由于锤击所产生的压力波向下传播,在有桩侧摩阻力或桩截面突然增大处会产生一个压力同波,这一压力回到桩顶时,将使桩顶处的力增加,速度减少。
同
时,下行的压力波在桩截面突然减小处或有负摩阻力处,将产生一个拉力回波。
拉力波返回桩顶时,将使桩顶处的力值减小,速度增加。
掌握这一基本概念就可以在实测的力波曲线和速度曲线中根据两者变化关系来判断桩身的各种情况。
以上是下面为建筑人士收集整理的关于“高应变桩基检测原理”等建筑相关的知识可以登入建设通进行查询。

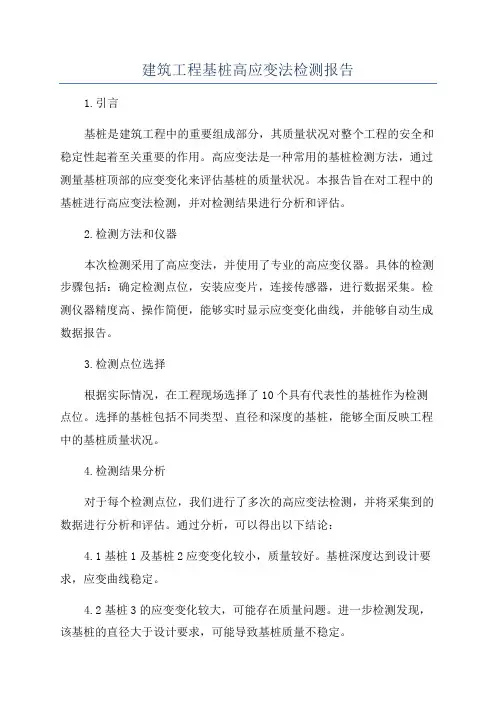

建筑工程基桩高应变法检测报告1.引言基桩是建筑工程中的重要组成部分,其质量状况对整个工程的安全和稳定性起着至关重要的作用。
高应变法是一种常用的基桩检测方法,通过测量基桩顶部的应变变化来评估基桩的质量状况。
本报告旨在对工程中的基桩进行高应变法检测,并对检测结果进行分析和评估。
2.检测方法和仪器本次检测采用了高应变法,并使用了专业的高应变仪器。
具体的检测步骤包括:确定检测点位,安装应变片,连接传感器,进行数据采集。
检测仪器精度高、操作简便,能够实时显示应变变化曲线,并能够自动生成数据报告。
3.检测点位选择根据实际情况,在工程现场选择了10个具有代表性的基桩作为检测点位。
选择的基桩包括不同类型、直径和深度的基桩,能够全面反映工程中的基桩质量状况。
4.检测结果分析对于每个检测点位,我们进行了多次的高应变法检测,并将采集到的数据进行分析和评估。
通过分析,可以得出以下结论:4.1基桩1及基桩2应变变化较小,质量较好。
基桩深度达到设计要求,应变曲线稳定。
4.2基桩3的应变变化较大,可能存在质量问题。
进一步检测发现,该基桩的直径大于设计要求,可能导致基桩质量不稳定。
4.3基桩4的应变曲线存在剧烈波动,可能是由于施工过程中的震动等外部因素导致。
建议进行进一步的检测和评估。
4.4基桩5和基桩6的应变变化较小,质量较好。
但进一步检测发现基桩5的直径略有超过设计要求,需要进一步评估。
4.5基桩7的应变变化较大,可能存在质量问题。
进一步检测发现该基桩在施工过程中出现了偏移,需要进行修复或更换。
4.6基桩8的应变曲线比较平缓,但存在一个突然的应变峰值。
经过检查,该峰值是由于传感器故障导致的,建议更换传感器并重新进行检测。
4.7基桩9和基桩10的应变变化较小,质量良好,符合设计要求。
5.结论综上所述,通过高应变法检测,我们对工程中的基桩质量进行了评估。
其中,基桩1、基桩2、基桩5、基桩6、基桩9和基桩10质量良好,符合设计要求。

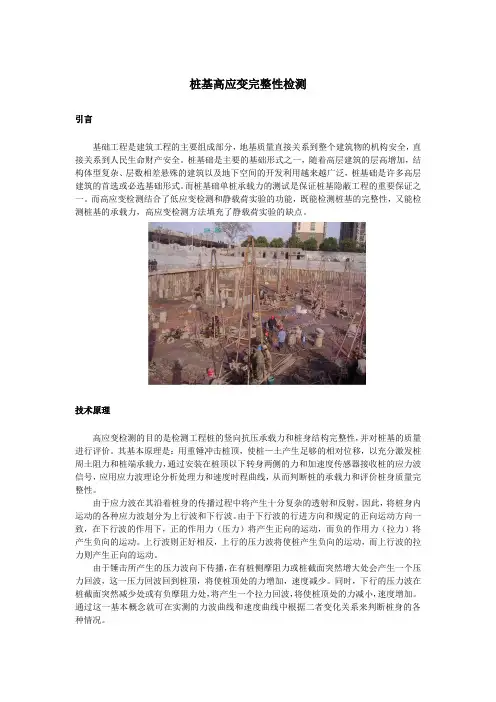

桩基高应变完整性检测引言基础工程是建筑工程的主要组成部分,地基质量直接关系到整个建筑物的机构安全,直接关系到人民生命财产安全。
桩基础是主要的基础形式之一,随着高层建筑的层高增加,结构体型复杂、层数相差悬殊的建筑以及地下空间的开发利用越来越广泛,桩基础是许多高层建筑的首选或必选基础形式。
而桩基础单桩承载力的测试是保证桩基隐蔽工程的重要保证之一。
而高应变检测结合了低应变检测和静载荷实验的功能,既能检测桩基的完整性,又能检测桩基的承载力,高应变检测方法填充了静载荷实验的缺点。
技术原理高应变检测的目的是检测工程桩的竖向抗压承载力和桩身结构完整性,并对桩基的质量进行评价。
其基本原理是:用重锤冲击桩顶,使桩—土产生足够的相对位移,以充分激发桩周土阻力和桩端承载力,通过安装在桩顶以下转身两侧的力和加速度传感器接收桩的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判断桩的承载力和评价桩身质量完整性。
由于应力波在其沿着桩身的传播过程中将产生十分复杂的透射和反射,因此,将桩身内运动的各种应力波划分为上行波和下行波。
由于下行波的行进方向和规定的正向运动方向一致,在下行波的作用下,正的作用力(压力)将产生正向的运动,而负的作用力(拉力)将产生负向的运动。
上行波则正好相反,上行的压力波将使桩产生负向的运动,而上行波的拉力则产生正向的运动。
由于锤击所产生的压力波向下传播,在有桩侧摩阻力或桩截面突然增大处会产生一个压力回波,这一压力回波回到桩顶,将使桩顶处的力增加,速度减少。
同时,下行的压力波在桩截面突然减少处或有负摩阻力处,将产生一个拉力回波,将使桩顶处的力减小,速度增加。
通过这一基本概念就可在实测的力波曲线和速度曲线中根据二者变化关系来判断桩身的各种情况。
布置方案图1 高应变动力测桩示意图检测的工作面要求:(1)为确保试验时吹激力的正常传递和提高工作效率,应先凿掉桩顶部的破碎层和软弱混凝土,对灌注桩、桩头严重破损的混凝土预制桩和桩头已出现屈服变形的钢桩,试验前应对桩头进行修复或加固处理。

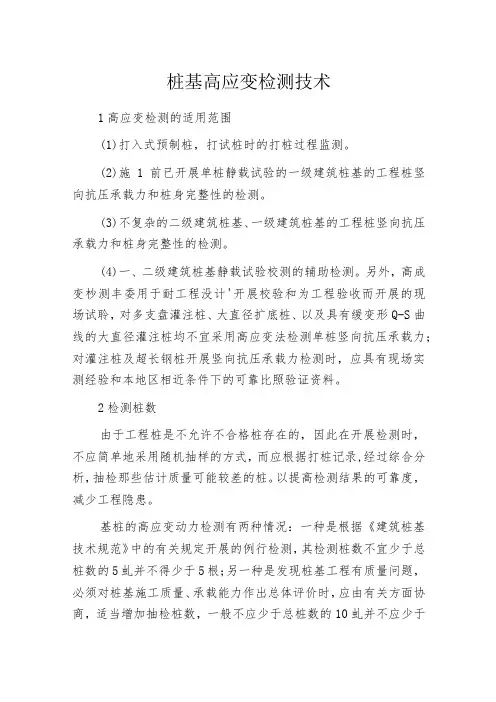

桩基高应变检测技术1高应变检测的适用范围(1)打入式预制桩,打试桩时的打桩过程监测。
(2)施1前已开展单桩静载试验的一级建筑桩基的工程桩竖向抗压承载力和桩身完整性的检测。
(3)不复杂的二级建筑桩基、一级建筑桩基的工程桩竖向抗压承载力和桩身完整性的检测。
(4)一、二级建筑桩基静载试验校测的辅助检测。
另外,高成变杪测丰委用于耐工程没计'开展校验和为工程验收而开展的现场试聆,对多支盘灌注桩、大直径扩底桩、以及具有缓变形Q-S曲线的大直径灌注桩均不宜采用高应变法检测单桩竖向抗压承载力;对灌注桩及超长钢桩开展竖向抗压承载力检测时,应具有现场实测经验和本地区相近条件下的可靠比照验证资料。
2检测桩数由于工程桩是不允许不合格桩存在的,因此在开展检测时,不应简单地采用随机抽样的方式,而应根据打桩记录,经过综合分析,抽检那些估计质量可能较差的桩。
以提高检测结果的可靠度,减少工程隐患。
基桩的高应变动力检测有两种情况:一种是根据《建筑桩基技术规范》中的有关规定开展的例行检测,其检测桩数不宜少于总桩数的5虬并不得少于5根;另一种是发现桩基工程有质量问题,必须对桩基施工质量、承载能力作出总体评价时,应由有关方面协商,适当增加抽检桩数,一般不应少于总桩数的10虬并不应少于10根,必要时还应开展低应变动力检测普查基桩桩身构造的完整性。
3检测截面的选择传感器直接测到的信号是检测面上的应变和加速度的信号,要根据其他参数设定值计算后才能得到力和速度信号。
检测截面选择不当,如传感器过分靠近桩顶或在变截面附近,实测的应变不具代表性;传感器安装处局部社质量差,不利于传感器的固定,在锤击力作用下还可能产生严重的非弹性变形,同时截面的阻抗也估算不准等,都会影响承载力的计算结果。
4锤击设备的选取高应变动力检测基桩时,为了使桩土间产生一定的相对位移,需要在桩上作用有较大的能量,因此必须用重锤锤击桩顶。
对于预制桩(包括管桩),可以利用打桩机作为锤击装置开展试验;对于灌注桩,则需要选择专门的自由落锤锤击设备,包括锤体、导向架脱钩器等,调整锤重和锤的落距是关系到能否采集到合格有用信号(也就是试验成败)的关键。
基桩高应变动力检测作业指导书目录1.检测原理及适用范围............................. 错误!未定义书签。
2.检测依据标准................................... 错误!未定义书签。
3.检测目的....................................... 错误!未定义书签。
4.检测方法....................................... 错误!未定义书签。
5.仪器设备....................................... 错误!未定义书签。
6.检测前的准备工作............................... 错误!未定义书签。
收集和了解检测工程概况 ........................ 错误!未定义书签。
内业准备工作 .................................. 错误!未定义书签。
试桩抽检数量要求及检测开始时间 ................ 错误!未定义书签。
桩头加固处理 .................................. 错误!未定义书签。
7.现场检测流程................................... 错误!未定义书签。
资料填写 ...................................... 错误!未定义书签。
传感器安装 .................................... 错误!未定义书签。
桩垫设置 ...................................... 错误!未定义书签。
测试参数设定 .................................. 错误!未定义书签。
锤击设备的就位 ................................ 错误!未定义书签。
桩基常用六种检测方法及适用的桩基础类型摘要桩基是结构的主要承重部分,其质量直接关系到结构的适用安全性及长久性。
然而桩基是隐蔽工程,其质量的评价、判定必须通过专业的检测手段。
桩基础检测方法桩基工程分类繁多。
一般按承载力分为摩擦桩、端承桩、摩擦端承桩。
桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。
一、低应变检测方法1.1基本原理低应变检测法是使用小锤敲击桩顶,通过粘接在桩顶的传感器接收来自桩中的应力波信号,采用应力波理论来研究桩土体系的动态响应,反演分析实测速度信号,频率信号,从而获得桩的完整性。
低应变原理图1.2.检测目的(1)检测桩身缺陷及扩颈位置。
根据波形特点无法判定缺陷性质,无论是缩颈、夹泥、混凝土离析或断桩等缺陷的反射波并无大差别,要判定缺陷性质只有对施工工艺、施工记录、地质报告以及某种桩型容易出现的质量问题非常熟悉,并结合个人工程经验进行大概的估计,估计是否准确只有通过开挖或钻芯验证。
(2)判定桩身完整性类别。
所谓完整性类别就是缺陷的程度,缺陷占桩截面多大比例,会不会影响桩身结构承载力的正常发挥,但是目前缺陷程度只能定性判断,还不能定量判断。
1.3适用范围(1)低应变检测法适用于混凝土桩的桩身完整性判定,如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。
(2)低应变检测法过程检测中,由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响,应力波传播过程,其能力和幅值将逐渐衰减,往往应力波尚未传到桩底,其能量已完全衰减,致使检测不到桩底反射信号,无法判定整根桩的完整性。
根据实测经验,可测桩长限制在50m以内,桩基直径限制在1.8m之内较合适。
1.4优缺点分析低应变检测法检测简便,且检测速度较快。
一根桩检测费用约60元。
低应变检测二、声波透测法2.1基本原理及检测目的声波透测法是在灌注桩基混凝土前,在桩内预埋若干根声测管,作为超声脉冲发射与接收探头的通道,用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数,然后对这些测值采用各种特定的数值判据或形象判断,进行处理后,给出桩身缺陷及其位置,判定桩身完整性类别。
内部考核试卷(静载、基桩完整性)一、单项选择题1、采用桩身完整性系数β判别为Ⅱ类桩的判据为:(C)A 0.9β<1B 0.6β<1C0.8β<1C 0.7β<12、采用实测曲线拟合法判定桩承载力时,曲线拟合时间段长度在t时刻后延续时间不应小于ms;对于柴油锤打桩信号,在t时刻后延续时间不应小于mc。
(A)A 20、30B 30、20C 5、10D 5、103、下列哪一项不属声波透射法现场检测前的准备工作:(C)A采用标定法确定仪器系统延迟时间。
B计算声测管及耦合水层声时修正值。
C清理桩头。
D将各声测管内注满清水,检查声测管畅通情况;换能器应能在全程范围内升降顺畅。
4、进行声波透射法检测时,将发射与接收声波换器通过深度标志分别置于两根声测管中的测点处。
发射与接收声波换能器应以相同标高或保持固定高差同步升降,测点间距不宜大于mm。
(A)A 200mmB 150mC 300mmD 250mm5、进行声波透射法检测时,各检测剖面的声参数均无异常,局部混凝土声速出现低于低限值异常,桩身完整性判定为(C)桩。
A ⅠB ⅡC IIID IV6、进行声波透射法检测时,判为波幅异常时的判据为下列哪一公式?(C)A A pi≤A m-12B A pi<A m-6C A pi<A m-6D A pi<A m-127.进行声波透射法检测时,下列哪一公式成立时判为声速异常?(A)A V i≤V oB V i≤V LC V i< V oD V i<V L8进行高应变及静载检测时应对桩头进行处理,桩头混凝土强度等级宜比桩身混凝土提高1~2级,且不得低于。
(B)A C25B C30C C35D C209.当锯切后的混凝土芯样试件不能满足平整度及直度要求时,选用水泥砂浆(或水泥净浆)或硫磺胶泥(或硫磺)等材料在专用补平装置上补平。
水泥砂浆(或水泥净浆)补平厚度不宜大于,硫磺胶泥(或硫磺)补平厚度不宜大于。
此文档下载后即可编辑桩基高应变检测方案******检测中心二00*年*月**日目录一、前言 (1)二、高应变检测 (1)一、前言**工程桩基检测位于***。
二、高应变检测2.1 检测目的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性,并对基桩的质量进行评价。
2.2 检测标准及数量规定本次试验按照中华人民共和国行业标准《建筑基桩检测技术规范》(JGJ106-2003),根据规范规定,高应变检测数量不少于总桩数的5%,且不少于5根。
2.3 仪器设备及基本原理本次检测仪器采用美国桩基动力学公司生产的PDA打桩分析仪(PAL型),检测示意图如图3。
高应变动力试桩的基本原理是:用重锤冲击桩顶,使桩-土产生足够的相对位移,以充分激发桩周土阻力和桩端支承力,通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判定桩的承载力和评价桩身质量完整性。
设桩为一维线弹性杆,测点下桩长为L,桩身横截有效面积为A,桩材弹性模量为E,桩材质量密度为ρ,桩身内弹性波速为C(C2=E/ρ),广义波阻抗为Z=AρC;其桩身应力应变关系可写为:σ⋅ε=Eε⋅FA⋅=E假设土阻力是由静阻力和动阻力两部分组成:R=Rs+Rd推导可得桩的一维波动方程:A R x u c t u ρ-∂∂=∂∂22222分析方法采用Case 法和实测曲线拟合法:记冲击速度峰值对应时间为t1,t2=t1+2L/C 为桩底反射对应时间,根据实测的力曲线F(t),速度曲线V(t)推导可得Case 法判定桩的承载力的计算公式为:)]()()[1(21)]()()[1(212211t ZV t F J t ZV t F J R C C C -+++-=对于等截面桩,桩顶下第一个缺陷对应的完整性系数由下式计算:)()()()(11x x x t F t F t F R t F ↑-↓↑+-↓=β其中:2/)](·)([)(2/)](·)([)(111x x x t V Z t F t F t V Z t F t F -=↑+=↓Rx —缺陷点X 以上的桩周土阻力; 桩身缺陷位置可根据缺陷反射波的对应时间tx 由下式确定: Lx=C ·(tx-t1)/2实测曲线拟合法采用了较复杂的桩—土力学模型,选择实测力或速度或上行波作为边界条件进行拟合,拟合完成时计算曲线应与实测曲线基本吻合,桩侧土摩阻力应与地质资料基本相符,贯入度的计算值应与实测值基本吻合,从而获得桩的竖向承载力和桩身完整性。
高应变桩基检测高应变桩基检测是土木工程中非常重要的一项技术,它主要用于评估桩基在受力作用下的变形情况。
高应变桩基检测能够提供给工程师和设计师关键的数据,帮助他们判断桩基的质量和稳定性,从而确保结构的安全性和可靠性。
桩基是土木工程中常用的一种基础形式,它能够有效地承载建筑物或结构的重量,并将其传递到地下的更坚实的土层中。
然而,由于建筑物的载荷或地下水位的改变等因素的影响,桩基在使用过程中可能会发生不同程度的变形。
因此,及早发现和解决桩基问题对于确保结构的安全和稳定至关重要。
高应变桩基检测是一种非破坏性的检测技术,它基于应变测量原理,通过使用高精度的传感器来检测桩身的应变情况。
在进行检测时,传感器通常被固定在桩身表面,当桩基受到外部载荷作用时,传感器会测量到桩身的应变值,并将其传输到数据采集设备中进行记录和分析。
高应变桩基检测的主要目的是确定桩基在受力作用下的变形情况。
通过分析应变数据,工程师可以得出桩基的受力状态,并判断其是否存在问题。
如果桩基的变形超出了设计要求或预期范围,工程师需要及时采取相应的措施,以确保结构的安全性。
在高应变桩基检测中,数据的准确性和可靠性是至关重要的。
为了获得准确的结果,工程师需要注意以下几点:首先,传感器的选择和安装位置必须合理。
传感器的精度和稳定性直接影响数据的质量,因此必须选择合适的传感器并正确地安装在桩身上。
其次,检测过程中要确保信号的传输和采集工作正常。
任何信号的干扰都可能影响数据的准确性,因此在检测过程中必须保持设备的正常运行。
最后,数据的处理和分析也是非常重要的。
工程师需要将采集到的数据与设计要求和预期范围进行比较,并得出相应的结论。
高应变桩基检测技术在实际工程中得到了广泛的应用。
通过对各种桩基的检测和分析,工程师可以评估现有桩基的质量,并在需要时进行必要的维修或加固。
此外,高应变桩基检测还可以为新建工程提供关键的技术支持,工程师可以根据检测结果进行设计和施工方案的优化。
桩基高应变检测操作方法
对于桩基高应变检测,一般可以采用以下操作方法:
1. 安装应变片:首先在桩体上选取若干个应变测点,然后使用专用的粘合剂将应变片固定在桩体上。
应变片应与桩体表面充分接触,确保测得的应变准确可靠。
2. 连接设备:将应变片的输出端与应变测量设备的输入端连接,通常使用导线进行连接。
确保连接牢固、导线无损坏,并使用合适的防护措施,以防止因外界干扰而导致测量数据的误差。
3. 校正仪器:在进行实际测量之前,需要通过校准来确保仪器的准确性。
校准通常包括零位校准和灵敏度校准两个步骤。
零位校准是将仪器的输出调整为零,以消除测量误差;灵敏度校准是通过施加已知应变,校正仪器的灵敏度。
4. 进行测量:在桩基周围设置一个合适的保护区域,避免测量过程中的干扰。
然后使用应变测量设备对桩体上的应变片进行测量,记录下各个测点的应变数值。
5. 数据分析:将测得的应变数据进行整理和分析,以得出桩基的高应变情况。
可以根据不同的分析方法,对桩基的稳定性、承载能力等进行评估,并提出相应的处理建议。
需要注意的是,在进行桩基高应变检测时,应严格按照相关标准和规范进行操作,
并由专业人员进行操作和分析,以确保数据的准确性和可靠性。
高应变桩基检测高应变桩基检测是一项重要的工程技术检测方法,主要用于评估桩基的抗沉降性能和承载力。
本文将从高应变桩基检测的方法、原理、应用以及在工程中的意义等方面进行探讨,旨在为读者提供对该项技术的全面了解。
一、高应变桩基检测的方法高应变桩基检测是基于高应变测点的位移监测方法,其主要包括测点安装和数据处理两个步骤。
1. 测点安装:在高应变桩基的特定位置铺设应变计,以测量并记录桩基的应变变化情况。
常用的应变计包括电阻式应变计、光纤光栅应变计等。
安装应变计时需要注意应变计的选择、位置以及安装方式等要素。
2. 数据处理:通过对应变计测量的数据进行处理和分析,可以获得桩基的变形和位移数据。
数据处理一般采用计算机软件进行,通过对数据进行滤波、去噪和曲线拟合等操作,得到更精确的桩基位移和变形信息。
二、高应变桩基检测的原理高应变桩基检测主要基于以下两个原理:一是应变与位移的关系原理,二是应变计的工作原理。
1. 应变与位移的关系原理:根据变形理论,桩基的位移可以通过应变计测得的应变反映出来,二者之间存在一定的相关性。
通过对应变计测得的应变数据进行处理和分析,可以计算出桩基的位移信息。
2. 应变计的工作原理:应变计是一种能够测量物体应变的传感器。
其工作原理可以分为电阻式应变计和光纤光栅应变计两种。
电阻式应变计是通过测量物体的电阻变化来反映应变大小,而光纤光栅应变计则是通过测量光纤的光强变化来反映应变大小。
三、高应变桩基检测的应用高应变桩基检测在土木工程中具有广泛的应用。
主要包括以下几个方面:1. 桩基质量评价:通过高应变桩基检测,可以评估桩基的承载力和抗沉降性能,为工程质量评价提供依据。
2. 桩基设计优化:通过高应变桩基检测,可以获取桩基的位移变形信息,结合实际工程需求,进行设计参数的优化,提高工程的性能和稳定性。
3. 工程安全监测:高应变桩基检测可以实时监测桩基的变形和位移情况,及时发现并解决潜在的安全隐患,保障工程的安全运行。
桩基高应变法检测桩基高应变法检测是一种常用的地基工程质量检测方法,通过测量桩基在施工和使用过程中的应变情况,来评估桩基的稳定性和承载能力。
本文将介绍桩基高应变法检测的原理、步骤和应用。
一、原理桩基高应变法检测是基于桩身应变与桩身受力之间的关系进行分析的。
当桩基受到外力作用时,桩身会发生应变,通过测量桩身上的应变变化,可以推断桩基的受力情况。
桩基高应变法检测主要依赖于高精度应变计和数据采集系统,通过对桩身上的应变进行实时监测和记录,来获取桩基的受力信息。
二、步骤桩基高应变法检测通常包括以下几个步骤:1. 安装应变计:在桩身上选择一定数量的应变计点位,将应变计粘贴或固定在桩身表面,并连接到数据采集系统。
2. 数据采集:启动数据采集系统,实时监测桩身上的应变变化,并将数据记录下来。
数据采集系统可以通过有线或无线方式与应变计进行连接,以便实时传输数据。
3. 外力施加:在进行检测时,需要施加一定的外力于桩基上,常用的方法包括静载试验、动载试验等。
外力的施加应符合设计要求,并在监测过程中逐渐增加,以获取不同荷载下的应变数据。
4. 数据分析:通过对采集到的应变数据进行分析,可以得到桩基在不同荷载下的应变变化曲线。
根据应变曲线的特征,可以评估桩基的稳定性和承载能力。
三、应用桩基高应变法检测在地基工程中具有广泛的应用价值。
主要应用于以下几个方面:1. 桩基质量评估:通过对桩基的应变变化进行监测和分析,可以评估桩基的质量状况,判断桩身是否存在缺陷或损伤。
2. 承载能力评估:桩基高应变法检测可以提供桩基在不同荷载下的应变数据,通过分析这些数据,可以评估桩基的承载能力,为工程设计提供依据。
3. 施工质量控制:在桩基施工过程中,通过实时监测桩身上的应变变化,可以及时发现施工质量问题,并采取相应的措施进行调整和修正。
4. 桩基安全监测:对于已经使用的桩基,通过定期进行高应变法检测,可以监测桩基的变形和应变情况,及时发现潜在的安全隐患。
桩基高应变完整性检测
引言
基础工程是建筑工程的主要组成部分,地基质量直接关系到整个建筑物的机构安全,直接关系到人民生命财产安全。
桩基础是主要的基础形式之一,随着高层建筑的层高增加,结构体型复杂、层数相差悬殊的建筑以及地下空间的开发利用越来越广泛,桩基础是许多高层建筑的首选或必选基础形式。
而桩基础单桩承载力的测试是保证桩基隐蔽工程的重要保证之一。
而高应变检测结合了低应变检测和静载荷实验的功能,既能检测桩基的完整性,又能检测桩基的承载力,高应变检测方法填充了静载荷实验的缺点。
技术原理
高应变检测的目的是检测工程桩的竖向抗压承载力和桩身结构完整性,并对桩基的质量进行评价。
其基本原理是:用重锤冲击桩顶,使桩—土产生足够的相对位移,以充分激发桩周土阻力和桩端承载力,通过安装在桩顶以下转身两侧的力和加速度传感器接收桩的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判断桩的承载力和评价桩身质量完
整性。
由于应力波在其沿着桩身的传播过程中将产生十分复杂的透射和反射,因此,将桩身内运动的各种应力波划分为上行波和下行波。
由于下行波的行进方向和规定的正向运动方向一致,在下行波的作用下,正的作用力(压力)将产生正向的运动,而负的作用力(拉力)将产生负向的运动。
上行波则正好相反,上行的压力波将使桩产生负向的运动,而上行波的拉力则产生正向的运动。
由于锤击所产生的压力波向下传播,在有桩侧摩阻力或桩截面突然增大处会产生一个压力回波,这一压力回波回到桩顶,将使桩顶处的力增加,速度减少。
同时,下行的压力波在桩截面突然减少处或有负摩阻力处,将产生一个拉力回波,将使桩顶处的力减小,速度增加。
通过这一基本概念就可在实测的力波曲线和速度曲线中根据二者变化关系来判断桩身的各种情况。
布置方案
图1 高应变动力测桩示意图
检测的工作面要求:
(1)为确保试验时吹激力的正常传递和提高工作效率,应先凿掉桩顶部的破碎层和软
弱混凝土,对灌注桩、桩头严重破损的混凝土预制桩和桩头已出现屈服变形的钢桩,试验前应对桩头进行修复或加固处理。
(2)桩头顶面应水平、平整,桩头中轴线与桩身轴线应重合,桩头截面积应与原桩身截面积相同,桩头主筋应全部直通至桩顶混凝土保护层下,各主筋应在同一高度上。
(3)桩头应高出桩周土2-3倍桩径,桩周1.2m以内应平整夯实。
(4)传感器必须对称安装在桩顶以下桩身两侧,对测试信号平均时方可消除锤击偏心的影响。
安装的传感器与桩顶的距离一般不小于2D,对大直径桩不得小于1D,以避开桩顶附近复杂应力关系影响。
(5)力传感器中心与加速度器中心应位于同一水平线上,两者间的距离不应大于80mm。
安装好的传感器中心轴应与桩中心轴保持平行。
工程案例
勘察内容:某建筑场地的桩基检测
装置说明:高应变检测设备
勘查结果:打桩时,应力波沿桩身传播,遇桩身有缺陷时,反射为拉力波。
上行拉力波到了测点,使速度波上升,力波下降。
图2中(a)波形表明桩身无缺陷;(b)、(c)波形的2L/c以前速度波位于力波的上面,表明桩身有严重缺陷,该缺陷可能是桩身产生裂缝。
而且,裂缝随锤击数的增加而加大。
图2 桩打入过程实测波形图
