屋面暗敷避雷带

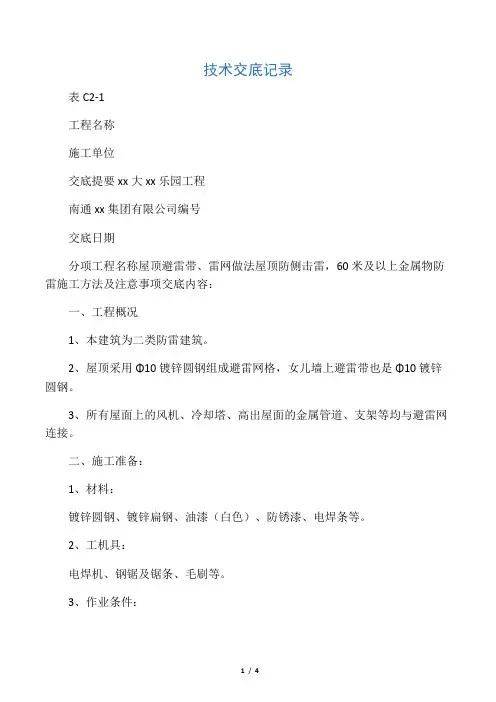

技术交底记录
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称
屋顶避雷带、雷网做法
交底提要
屋顶防侧击雷，60米及以上金属物防雷施工方法及注意事项
交底内容：
一、工程概况
1、本建筑为二类防雷建筑。
2、屋顶采用Φ10镀锌圆钢组成避雷网格，女儿墙上避雷带也是Φ10镀锌圆钢。
3、所有屋面上的风机、冷却塔、高出屋面的金属管道、支架等均与避雷网连接。
4、屋面上的所有设备、金属透气冒、金属支架等应预留圆钢或镀锌扁钢与避雷网格连接，与设备金属基座连接的一段200mm长25×4镀锌扁钢与预留的圆钢焊接，镀锌扁钢打孔与设备基座用螺栓连接，为了以后维修拆卸方便镀锌扁钢另一端打孔与设备金属基座用螺栓连接。冷却塔等需要单独做避雷针的设备预留镀锌圆钢。屋面桥架的支架、接地扁钢均与避雷网格连接。
2、在防雷引下线出屋面结构处预留Φ12镀锌圆钢，屋面防水卷材施工完毕后敷设避雷网格，避雷网格与预留的镀锌圆钢焊接。使整个避雷网格与防雷引下线连成一个整体。
3、出屋面的构筑物如电梯机房、通风井顶等在顶部四周安装避雷带。出屋面的竖向结构部分暗敷设（严禁竖向部分明附设），当结构钢筋大于Φ16时可以利用结构钢筋，当结构钢筋小于Φ16时应用Φ12镀锌圆钢单独敷设。在高出屋面处同样预留Φ12镀锌圆钢与避雷网格焊接。数量为构筑物的四个角每角一个点。
二、施工准备：
1、材料：镀锌圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。
2、工机具：电焊机、钢锯及锯条、毛刷等。
3、作业条件：屋面防水卷材施工完毕以后避雷网格敷设在防水层上，女儿墙结构施工完毕安装避雷带。
三、工艺操作：
1、暗敷设的避雷网格及明附设的避雷带均采均采用Φ12镀锌圆钢。

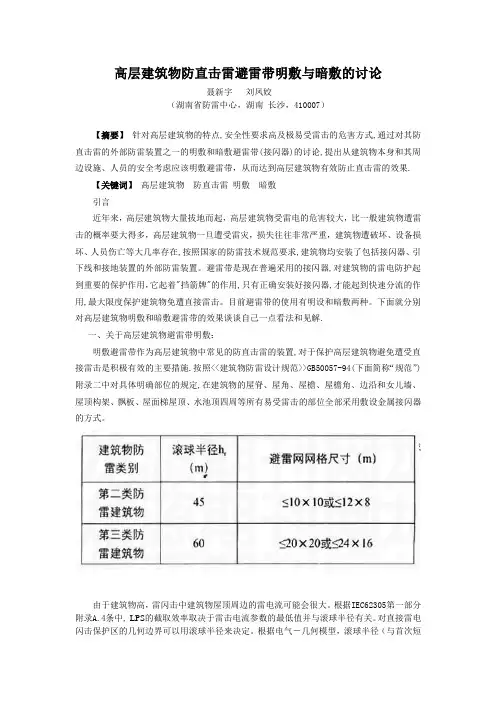

高层建筑物防直击雷避雷带明敷与暗敷的讨论聂新宇刘凤姣（湖南省防雷中心，湖南长沙，410007）【摘要】针对高层建筑物的特点,安全性要求高及极易受雷击的危害方式,通过对其防直击雷的外部防雷装置之一的明敷和暗敷避雷带(接闪器)的讨论,提出从建筑物本身和其周边设施、人员的安全考虑应该明敷避雷带，从而达到高层建筑物有效防止直击雷的效果.【关键词】高层建筑物防直击雷明敷暗敷引言近年来，高层建筑物大量拔地而起，高层建筑物受雷电的危害较大，比一般建筑物遭雷击的概率要大得多，高层建筑物一旦遭受雷灾，损失往往非常严重，建筑物遭破坏、设备损坏、人员伤亡等大几率存在,按照国家的防雷技术规范要求,建筑物均安装了包括接闪器、引下线和接地装置的外部防雷装置。

避雷带是现在普遍采用的接闪器,对建筑物的雷电防护起到重要的保护作用，它起着"挡箭牌"的作用,只有正确安装好接闪器,才能起到快速分流的作用,最大限度保护建筑物免遭直接雷击。

目前避雷带的使用有明设和暗敷两种。

下面就分别对高层建筑物明敷和暗敷避雷带的效果谈谈自己一点看法和见解.一、关于高层建筑物避雷带明敷：明敷避雷带作为高层建筑物中常见的防直击雷的装置,对于保护高层建筑物避免遭受直接雷击是积极有效的主要措施.按照<<建筑物防雷设计规范>>GB50057-94(下面简称“规范”)附录二中对具体明确部位的规定,在建筑物的屋脊、屋角、屋檐、屋檐角、边沿和女儿墙、屋顶构架、飘板、屋面梯屋顶、水池顶四周等所有易受雷击的部位全部采用敷设金属接闪器的方式。

屋顶部分的防直击雷措施,根据《规范》表5.2.1的规定(见下表)。

布置接闪器时,可单独或任意组合。

由于建筑物高，雷闪击中建筑物屋顶周边的雷电流可能会很大。

根据IEC62305第一部分附录A.4条中, LPS的截取效率取决于雷击电流参数的最低值并与滚球半径有关。

对直接雷电闪击保护区的几何边界可以用滚球半径来决定。

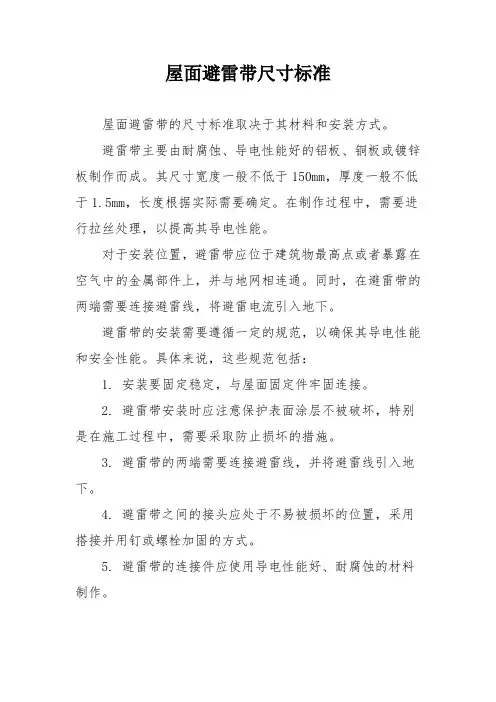

屋面避雷带尺寸标准
屋面避雷带的尺寸标准取决于其材料和安装方式。

避雷带主要由耐腐蚀、导电性能好的铝板、铜板或镀锌板制作而成。

其尺寸宽度一般不低于150mm，厚度一般不低于1.5mm，长度根据实际需要确定。

在制作过程中，需要进行拉丝处理，以提高其导电性能。

对于安装位置，避雷带应位于建筑物最高点或者暴露在空气中的金属部件上，并与地网相连通。

同时，在避雷带的两端需要连接避雷线，将避雷电流引入地下。

避雷带的安装需要遵循一定的规范，以确保其导电性能和安全性能。

具体来说，这些规范包括：
1. 安装要固定稳定，与屋面固定件牢固连接。

2. 避雷带安装时应注意保护表面涂层不被破坏，特别是在施工过程中，需要采取防止损坏的措施。

3. 避雷带的两端需要连接避雷线，并将避雷线引入地下。

4. 避雷带之间的接头应处于不易被损坏的位置，采用搭接并用钉或螺栓加固的方式。

5. 避雷带的连接件应使用导电性能好、耐腐蚀的材料制作。

《建筑物防雷设计规范》GB 50057 —2010第条规定：“利用屋顶建筑构件内钢筋作接闪器应符合本规范第条和第条的规定。

”第条规定：“除利用混凝土构件钢筋或在混凝土内专设钢材作接闪器外，钢质接闪器应热镀锌。

在腐蚀性较强的场所，尚应采取加大其截面或其他防腐措施。

”可见，暗设接闪器是允许的。

但在不影响美观的前提下，还是尽量做明装的，暗装的遇到直击雷很难说对建筑物不造成部分破坏。

避雷带可以暗敷在建筑物表面的抹灰层内。

或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋想焊接，避雷带实际也是均压环一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。

(一)避雷针的安装安装注意事项如下：(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

(2)不得在避雷针构架上架设低压线路或通讯线路。

(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。

(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

( 2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm 。

当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm 的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。

直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。

避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

限 度 的 泄 流
一
、
以 别 墅为 例 子 ） 的保 温 层 和 防水 层 ， 正 常使 用 一 段 时 间后 也 要 定 期 修 补
暗 敷避 雷 带 近 年 来 受 到 很多 争 或 翻修 ，因此 采 用 暗 敷 避 雷 带 是符
议 ，更 有 技 术 人 员 提 出要 取 消暗 敷 合 规 范 要求 的 。别 墅一 般 ３ ４层 ， ～ 体 避 雷 带 的 建议 ， 是 《 筑物 防雷 设 形 较 小 ，采 用 暗 敷 避 雷 带 有 一 定 的 但 建
落 地 面 ，其 动 量 会 比从 多 层建 筑 物 许 多 多 层 低 层 楼 盘 采 用 暗 敷 避 雷 要求 落 到地 面 的动 量 大 很 多 ， 可 能造 成 带 ，我们 要 探 讨 的就 是 采 用 暗敷 避 地 面 人员 、 施 被 击 中的危 险 。我 们 雷 带 时应 注 意 的一 些 问 题 ， 以便 更 物 防 雷 设 计 规 范 ｝ Ｂ ０５—４没 有 设 Ｇ ５０ ７９
时 加 以修 补 就 可 以 了 。 《 ” 建筑物防雷 响 了美 观 ，且 别 墅建 筑 造 型 比较 复 坏 。 为 了更 好 地 泄 流 ，我 们 在 别 墅 装 置 检 测技 术 规范 ｝ Ｂｌ １３ — ０ ８ 杂 ， 面 形 式 变 化较 大 ， 敷 避 雷 带 的檐 角 、屋 角 和 屋 脊 处 装 设 避 雷 短 Ｇ ／２ ４ １２０ ｒ ＇ 屋 明 第 ５ ２２ ８条 ： 高 层 建 筑 物 不 应 利 也 会 给 施 工 带 来很 大 的不 便 。 暗敷 针 ，给 雷 电流 提 供 最 容 易人 地 的 通 ． ．． “
暗敷 时 ，我 们 会 在 设 计 审核 这 一 关 工较 方 便 。在 实 际 施 工 中为 了达 到 定 。而 且 采 用 避 雷 短 针 ， 压 顶 钢 筋 当

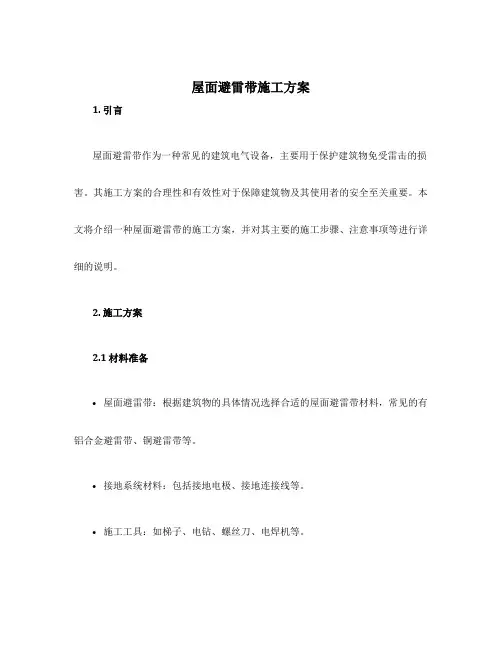

屋面避雷带施工方案1. 引言屋面避雷带作为一种常见的建筑电气设备，主要用于保护建筑物免受雷击的损害。

其施工方案的合理性和有效性对于保障建筑物及其使用者的安全至关重要。

本文将介绍一种屋面避雷带的施工方案，并对其主要的施工步骤、注意事项等进行详细的说明。

2. 施工方案2.1 材料准备•屋面避雷带：根据建筑物的具体情况选择合适的屋面避雷带材料，常见的有铝合金避雷带、铜避雷带等。

•接地系统材料：包括接地电极、接地连接线等。

•施工工具：如梯子、电钻、螺丝刀、电焊机等。

2.2 施工步骤1.安全措施：在施工前，必须确保施工人员具备相关的安全知识，并做好个人安全防护，如佩戴安全帽、防滑鞋等。

2.清洁屋面：清除屋面上的尘土、杂物等，保持施工区域的整洁。

3.定位安装点：根据建筑物的结构和电气设计要求，在屋面上确定避雷带的安装点，并用标尺或者粉笔进行标记。

4.避雷带安装：根据安装点的位置，在屋顶上钻孔，并使用螺丝刀将避雷带固定在屋面上。

避雷带安装过程中要保证避雷带的水平和整齐，避免出现松动、变形等情况。

5.接地系统安装：根据建筑物的需要，选择合适的接地系统，如接地电极，将其安装在合适的位置，并与避雷带通过接地连接线进行连接。

6.避雷带连接：将避雷带与接地系统进行连接，保证连接牢固，电气导通畅。

2.3 注意事项在屋面避雷带的施工过程中，需要特别注意以下几个问题：•安全第一：施工人员必须遵守相关的安全规定和操作规程，确保施工过程的安全性。

•施工质量：避雷带的施工质量直接影响到其使用效果，应尽量做到安装牢固、整洁美观。

•设计要求：遵循建筑电气设计要求，确保避雷带的合理安装位置和接地系统的合适选择。

•工具使用：正确使用工具，避免因工具使用不当引起的意外伤害。

•施工时间选择：避免在恶劣天气（如大风、暴雨等）进行施工，影响施工效果和安全。

3. 总结屋面避雷带的施工方案是保障建筑物及其使用者安全的关键一步。

本文介绍了屋面避雷带的施工步骤，包括材料准备、施工过程中的注意事项等。

屋面暗敷避雷带Last revision on 21 December 2020《建筑物防雷设计规范》GB 50057 —“”“除利用混凝土构件钢筋或在混凝土内专设钢材作接闪器外，钢质接闪器应热镀锌。

在腐蚀性较强的场所，尚应采取加大其截面或其他防腐措施。

”可见，暗设接闪器是允许的。

但在不影响美观的前提下，还是尽量做明装的，暗装的遇到直击雷很难说对建筑物不造成部分破坏。

避雷带可以暗敷在建筑物表面的抹灰层内。

或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋想焊接，避雷带实际也是均压环一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。

(一)避雷针的安装安装注意事项如下：(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

(2)不得在避雷针构架上架设低压线路或通讯线路。

(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。

(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

( 2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm 。

当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。

直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。

避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

《建筑物防雷设计规范》GB 50057 —2010第5.2.8条规定：“利用屋顶建筑构件内钢筋作接闪器应符合本规范第4.3.5条和第4.4.5条的规定。

”第5.2.9条规定：“除利用混凝土构件钢筋或在混凝土内专设钢材作接闪器外，钢质接闪器应热镀锌。

在腐蚀性较强的场所，尚应采取加大其截面或其他防腐措施。

”可见，暗设接闪器是允许的。

但在不影响美观的前提下，还是尽量做明装的，暗装的遇到直击雷很难说对建筑物不造成部分破坏。

避雷带可以暗敷在建筑物表面的抹灰层内。

或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋想焊接，避雷带实际也是均压环一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。

(一)避雷针的安装安装注意事项如下：(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

(2)不得在避雷针构架上架设低压线路或通讯线路。

(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。

(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

( 2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm 。

当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。

直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。

避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

2、在防雷引下线出屋面结构处预留Φ12镀锌圆钢，屋面防水卷材施工完毕后敷设避雷网格，避雷网格与预留的镀锌圆钢焊接。使整个避雷网格与防雷引下线连成一个整体。
3、出屋面的构筑物如电梯机房、通风井顶等在顶部四周安装避雷带。出屋面的竖向结构部分暗敷设（严禁竖向部分明附设），当结构钢筋大于Φ16时可以利用结构钢筋，当结构钢筋小于Φ16时应用Φ12镀锌圆钢单独敷设。在高出屋面处同样预留Φ12镀锌圆钢与避雷网格焊接。数量为构筑物的四个角每角一个点。
4、屋面上的所有设备、金属透气冒、金属支架等应预留圆钢或镀锌扁钢与避雷网格连接，与
设备金属基座连接的一段200mm长25×4镀锌扁钢与预留的圆钢焊接，镀锌扁钢打孔与设备基座用螺栓连接，为了以后维修拆卸方便镀锌扁钢另一端打孔与设备金属基座用螺栓连接。
冷却塔等需要单独做避雷针的设备预留镀锌圆钢。屋面桥架的支架、接地扁钢均与避雷网格连接。
5、电焊工进行电焊施工时必须穿绝缘鞋。
6、工人施工时须穿工作服。
审核人交底人接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
四、质量要求：
1、焊接质量要求：
圆钢与圆钢焊接，搭接长度不小于最大钢筋直径的6倍，双面施焊。圆钢与扁钢搭接焊，搭接长度不小于圆钢直径的6倍，双面施焊。扁钢与扁钢焊接要求至少三个棱边施焊，焊接长度不小于扁钢宽度的2倍。焊接处要求所有焊接面光滑微凸，焊缝饱满无遗漏、无夹渣、裂纹、虚焊、气孔、咬肉现象，焊后焊渣必须清理干净。
5、女儿墙上避雷带安装。材料为Φ10镀锌圆钢。避雷带固定点支持件间距1米，转弯处
0."5米，支持件间距均匀、固定可靠，在敷设避雷带之间应做支持件拉力试验，每个支持件应能承受大于5公斤的垂直拉力。支持件高度

高层建筑物防直击雷避雷带明敷与暗敷的讨论聂新宇刘凤姣（湖南省防雷中心，湖南长沙，410007）【摘要】针对高层建筑物的特点,安全性要求高及极易受雷击的危害方式,通过对其防直击雷的外部防雷装置之一的明敷和暗敷避雷带(接闪器)的讨论,提出从建筑物本身和其周边设施、人员的安全考虑应该明敷避雷带，从而达到高层建筑物有效防止直击雷的效果.【关键词】高层建筑物防直击雷明敷暗敷引言近年来，高层建筑物大量拔地而起，高层建筑物受雷电的危害较大，比一般建筑物遭雷击的概率要大得多，高层建筑物一旦遭受雷灾，损失往往非常严重，建筑物遭破坏、设备损坏、人员伤亡等大几率存在,按照国家的防雷技术规范要求,建筑物均安装了包括接闪器、引下线和接地装置的外部防雷装置。

避雷带是现在普遍采用的接闪器,对建筑物的雷电防护起到重要的保护作用，它起着"挡箭牌"的作用,只有正确安装好接闪器,才能起到快速分流的作用,最大限度保护建筑物免遭直接雷击。

目前避雷带的使用有明设和暗敷两种。

下面就分别对高层建筑物明敷和暗敷避雷带的效果谈谈自己一点看法和见解.一、关于高层建筑物避雷带明敷：明敷避雷带作为高层建筑物中常见的防直击雷的装置,对于保护高层建筑物避免遭受直接雷击是积极有效的主要措施.按照<<建筑物防雷设计规范>>GB50057-94(下面简称“规范”)附录二中对具体明确部位的规定,在建筑物的屋脊、屋角、屋檐、屋檐角、边沿和女儿墙、屋顶构架、飘板、屋面梯屋顶、水池顶四周等所有易受雷击的部位全部采用敷设金属接闪器的方式。

屋顶部分的防直击雷措施,根据《规范》表5.2.1的规定(见下表)。

布置接闪器时,可单独或任意组合。

由于建筑物高，雷闪击中建筑物屋顶周边的雷电流可能会很大。

根据IEC62305第一部分附录A.4条中, LPS的截取效率取决于雷击电流参数的最低值并与滚球半径有关。

对直接雷电闪击保护区的几何边界可以用滚球半径来决定。

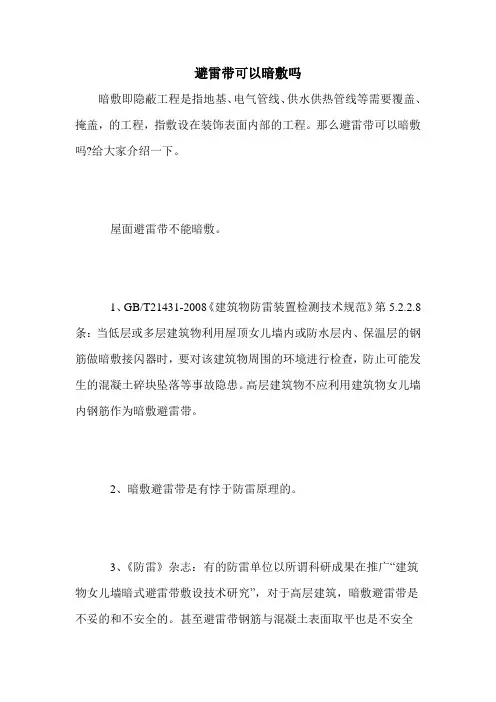

避雷带可以暗敷吗暗敷即隐蔽工程是指地基、电气管线、供水供热管线等需要覆盖、掩盖，的工程，指敷设在装饰表面内部的工程。

那么避雷带可以暗敷吗?给大家介绍一下。

屋面避雷带不能暗敷。

1、GB/T21431-2008《建筑物防雷装置检测技术规范》第5.2.2.8条：当低层或多层建筑物利用屋顶女儿墙内或防水层内、保温层的钢筋做暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。

高层建筑物不应利用建筑物女儿墙内钢筋作为暗敷避雷带。

2、暗敷避雷带是有悖于防雷原理的。

3、《防雷》杂志：有的防雷单位以所谓科研成果在推广“建筑物女儿墙暗式避雷带敷设技术研究”，对于高层建筑，暗敷避雷带是不妥的和不安全的。

甚至避雷带钢筋与混凝土表面取平也是不安全的。

避雷针、避雷带等接闪器的作用原理就是为雷电流提供一条容易入地的通道。

为此有关防雷保护规程对避雷针和避雷带以及它们的引下线和接地网的设计和安装都有具体的规定。

如果注意了避雷针(带)和它们的引下线的截面、根数和接头的焊接等等，而在它们面对雷电的方向覆盖一层厚厚的混凝土，阻碍雷电的通过，这不是同防雷原理完全背道而驰吗?再之，避雷带接闪时，即遭雷击时，无论雷电流是小是大，都会导致避雷带周围和覆盖层混凝土的炸裂。

也许它对建筑物的损坏并不大，但脱落混凝土块自高空坠落却可能造成更大的危险或事故。

安全的和妥当的做法是在女儿墙上明敷避雷带，并且，避雷带应比女儿墙混凝土表面高出10~20cm。

再将避雷带钢筋与混凝土墙中钢筋每隔5~8m焊接，以有利于接闪后的泄流。

如果说暗敷避雷带是为了解决避雷带钢筋的腐蚀问题，那防腐蚀的方法很多，用不着采取暗敷。

如果认为明敷避雷带有损美观，那对高层建筑来说，也不存在。

因为在大街上谁也看不见高高在上的避雷带。

何况美观相对于防雷功能来说，应居于次要地位。

因此，在防雷保护设计和施工安装中，必须停止采用暗敷避雷带。

浅谈避雷线、避雷针、避雷网的做法关于别墅屋顶避雷带可否采用暗埋敷设？根据《建筑物防雷设计规范》GB50057-94（2000年版）第4.1.6条规定：“除利用混凝土构件内钢筋作接闪器外，接闪器应热镀锌或涂漆”。

可见，当“利用混凝土构件内钢筋接闪器”时，它是可以暗埋敷设的。

另，《建筑物防雷设计规范》GB50057-94（2000年版）第3.3.5条条文说明规定：“利用屋顶钢筋作接闪器，其前提是：允许屋顶遭雷击时混凝土会有一些碎片脱开以及一小块防水、保温层遭破坏”。

有鉴于此：1）避雷带尽量采用明敷而不宜暗埋敷设；2）当因种种缘故而导致避雷带必须暗敷时，可直接利用结构钢筋或金属构件作为接闪器，也可采用人工避雷接闪器暗敷在建筑物表面的抹灰层内。

暗敷避雷带要求表面水泥厚度不大于2cm；3）当避雷带暗敷不可避免、且建筑物只依靠避雷带这唯一保护屏障时，建议该暗敷避雷带仅用于层数不高（低层或多层建筑物）、性质不很重要的第三类防雷建筑物。

关于接地体基础接地体分人工接地体和自然接地体两种。

自然接地体即兼作接地用的直接与大地接触的各种金属构件，如钢筋混凝土基础中的钢筋连通，建筑物的钢结构、行车钢轨、埋地的金属管道连通等。

人工接地体是直接打入地下专作接地用的各种型钢或钢管等，采用多处深埋地极再连通作为接地装置。

一、基础钢筋网重复接地体制作所有桩基钢筋应相互焊接连通，即将桩端钢筋与基础或者承台四周钢筋（亦称周长钢筋）相互焊接连通，以形成闭合接地网。

二、人工重复接地体制作按设计标高（一般接地体埋设深度距地不小于0.8m），在建筑物四周墙距1m处挖深沟，将50×50×5镀锌角钢或铜排，长为2.5m横埋入沟底，然后与40×4镀锌扁铁焊牢通过放热焊接工艺（三面焊），焊完后清掉药皮，刷沥青油防腐，将接地线引出至需要位置上，埋上土夯实，并用摇表接地电阻值，不大于10Ω值为合格，并填于测试记录表。

此制作方式在建筑物四周均匀埋设10处。

暗敷接闪带施工方案1. 引言暗敷接闪带即指在建筑物立面或屋顶上暗敷的一种避雷装置，用于保护建筑物免受闪电侵害。

本文档将详细介绍暗敷接闪带的施工方案，包括施工前的准备工作、施工步骤以及施工后的检验和维护，旨在帮助施工人员完美完成暗敷接闪带的施工任务。

2. 施工准备2.1 材料准备在进行暗敷接闪带的施工前，需要准备以下材料：•接闪带：通常是以镀锌带或铜带制作而成，长度和宽度根据建筑物的具体情况确定；•连接件：用于连接接闪带的各个部分，通常使用螺栓、螺母等金属连接件；•接地装置：确保接闪带能够有效接地的装置，如接地极、接地线等；•工具：包括锤子、钳子、扳手等基础工具。

2.2 施工人员培训在施工前，所有参与施工的人员都应接受相关的培训，了解施工过程中的安全注意事项，掌握正确的施工技巧和操作规程。

2.3 安全措施在进行暗敷接闪带的施工过程中，应当遵守相关的安全规定：•工作人员应佩戴安全帽、防护眼镜等个人防护装备；•施工现场应设置明显的警示标志，确保其他人员不会误入施工区域；•施工过程中应注意电气安全，避免触电事故的发生。

3. 施工步骤3.1 确定暗敷接闪带的安装位置首先，施工人员需要根据建筑物的具体情况，确定暗敷接闪带的安装位置，包括立面和屋顶的位置。

3.2 准备接闪带和连接件根据实际需要，将接闪带和连接件准备好，确保数量和质量符合要求。

3.3 进行接闪带的安装1.将接闪带按照施工计划放置在预定的位置上，确保接闪带与建筑物的表面充分接触。

2.使用连接件连接接闪带的各个部分，确保接闪带的连续性和稳固性。

3.4 安装接地装置1.根据设计要求，在接闪带的两端安装接地装置，确保接闪带能够有效接地。

2.将接地装置与地面或建筑物的接地系统连接，确保接地装置的稳固性和有效性。

3.5 完成施工检查整个接闪带系统的安装情况，确保所有部分均安装正确，没有松动或缺陷。

清理施工现场，并进行记录和报告，以备后续维护和检验之用。

4. 检验和维护4.1 检验过程完成施工后，需要进行接闪带系统的检验，确保其安装和接地的有效性。

屋面暗敷避雷带Company number：【0089WT-8898YT-W8CCB-BUUT-202108】《建筑物防雷设计规范》GB 50057 —“”“除利用混凝土构件钢筋或在混凝土内专设钢材作接闪器外，钢质接闪器应热镀锌。

在腐蚀性较强的场所，尚应采取加大其截面或其他防腐措施。

”可见，暗设接闪器是允许的。

但在不影响美观的前提下，还是尽量做明装的，暗装的遇到直击雷很难说对建筑物不造成部分破坏。

避雷带可以暗敷在建筑物表面的抹灰层内。

或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋想焊接，避雷带实际也是均压环一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。

(一)避雷针的安装安装注意事项如下：(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

(2)不得在避雷针构架上架设低压线路或通讯线路。

(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。

(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

( 2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm 。

当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。

直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。

避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

交底内容：
5、女儿墙上避雷带安装。材料为Φ10镀锌圆钢。避雷带固定点支持件间距1米，转弯处0.5米，支持件间距均匀、固定可靠，在敷设避雷带之间应做支持件拉力试验，每个支持件应能承受大于5公斤的垂直拉力。支持件高度120。避雷带安装完毕后应顺直，转弯处煨成弧度，不应有棱角。
6、航空障碍灯防雷装置安装。在航空障碍灯电源接线盒处先预留一根Φ12镀锌圆钢，与防雷装置焊接，航空障碍灯安装后在确定做法。
四、质量要求：
1、焊接质量要求：圆钢与圆钢焊接，搭接长度不小于最大钢筋直径的6倍，双面施焊。圆钢与扁钢搭接焊，搭接长度不小于圆钢直径的6倍，双面施焊。扁钢与扁钢焊接要求至少三个棱边施焊，焊接长度不小于扁钢宽度的2倍。焊接处要求所有焊接面光滑微凸，焊缝饱满无遗漏、无夹渣、裂纹、虚焊、气孔、咬肉现象，焊后焊渣必须清理干净。
3、所有屋面上的风机、冷却塔、高出屋面的金属管道、支架等均与避雷网连接。
二、施工准备：
1、材料：镀锌圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。
2、工机具：电焊机、钢锯及锯条、毛刷等。
3、作业条件：屋面防水卷材施工完毕以后避雷网格敷设在防水层上，女儿墙结构施工完毕安装避雷带。
三、工艺操作：
1、暗敷设的避雷网格及明附设的避雷带均采用Φ10镀锌圆钢。在结构施工时为以后敷设避雷网格及敷设避雷带预留的均采用Φ12镀锌圆钢。
2、外露焊接处应刷防腐油漆。
五、成品保护
1、预留接地线引出部分应标识，统一刷漆。
2、注意与防水施工队的配合，在屋面防水卷材施工时防止避雷网格预留的圆钢被割断。见附图。
六、职业安全健康
1、遇有雨天应停止焊接工作。
2、焊工的面罩、手套应完好无损。
3、焊把线双线到位，作业面导线绝缘无损。

屋面避雷带规范做法屋面避雷带是建筑物上承受直接雷击，并将强大的雷电流引入大地的一种接闪装置，作为防雷工程的重要组成，其设计与施工至关重要。

那么，屋面避雷带怎么做才规范？设计规范1规范依据屋面避雷带设计依据GB50057《建筑物防雷设计规范》，第一、二、三类防雷建筑物的防雷措施分别依据4.2、4.3、4. 4条文规定执行。

第二类防雷建筑物的高度超过45m的沿屋面周边敷设的接闪带应设在外墙外表面或屋檐边垂直面上，也可设在外墙外表面或屋檐边垂直面外，具体做法见下图。

2工艺要点避雷带支架在实际施工中用镀锌角钢（L25*3）或镀锌扁钢（-25×3）制作，可采用专用卡子或钢丝绳夹做卡箍安装。

支架上的固定卡子上口不能与支架角钢封闭。

避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能随大于4 9N（5kg）的垂直拉力。

镀锌圆钢避雷带连接采用单Z字搭接（建议使用自制模具制作），搭接长度为圆钢直径的6倍，上下搭接。

伸缩补偿的半圆面垂直或平行于天面。

直线段避雷带支架间距应均分，间距控制在0.5-1.5m，一般宜确定为1m。

避雷带应顺直、高度一致，平直度每2m检查段偏差不得大于3/1000。

3注意事项1）突出屋面的金属管道符合GB50057《建筑物防雷设计规范》的规定“没有得到接闪器保护的屋顶孤立金属物的尺寸没有超过以下数值时可不要求附加的保护措施：高出屋顶平面不超过0.3m，上层表面总面积不超过1.0㎡和上层表面的长度不超过2.0m”的应与防雷装置相连。

详见下图保护区域描述。

特别情况下，符合GB50057《建筑物防雷设计规范》中的金属管道及附件需单独设置接闪装置。

2）符合GB50057《建筑物防雷设计规范》的规定“不处在接闪器保护范围内的非导电性屋顶物体，当它没有突出由接闪器形成的平面0.5m以上时，可不要求附加增设接闪器的保护措施。

”非金属管道应单独设置接闪器。

类建筑超出60m，应做防侧击雷。

案例主题屋面避雷带的敷设问题案例背景***项目屋面避雷带由镀锌圆钢明敷设避雷带改为暗敷设案例整理部门项目部相关部门案例整理人所在岗位电气工程师主题关键词避雷带敷设的探讨分析创建日期2010-04-15案例回放：（案例涉及的事件经过）***项目某多层楼按《图纸会审记录》防雷改为：Ф10镀锌圆钢暗设。

没有指明具体施工方法及安装敷设部位，而且屋面避雷带暗设作为接闪器严谨程度如何？案例分析：（分析出现问题的原因，总结经验教训，提出解决问题的方法措施，并最终归纳提炼出科学有效的工作方法、客观正确的工作态度，发出倡导性建议等。

）一、解决办法：***项目某多层楼按建筑物的防雷分类及设计图纸，为三类防雷建筑物。

按《图纸会审记录》电气部分第一条：Ф10镀锌圆钢暗设。

其目的理解为：保证既不破坏屋面造型、达到美观，又能满足屋面防雷要求。

建议应为：仍为全部明设或屋脊处（无钢筋网）的避雷带（接闪器）采用Ф10镀锌圆钢明敷设；女儿墙四周为避雷带暗设（与女儿墙上压顶内钢筋焊接），将其焊接相连连成水平封闭的几何形，形成电气通路，即应有明设的接闪器防直击雷。

二、分析原因：1、理论根据。

【相关数据：长春市年平均雷暴日为；以3#楼为例，年预计雷击次数N经计算为（L=;W=;H=）；该项目建筑物屋面防水层厚（20mm）、保温隔离层厚(120mm)、找平层厚（20mm）；女儿墙内钢筋为3-4Ф6】该项目多层各栋楼屋面坡度为36度，大于1/2，易受雷击部位如图：《民用建筑电气设计规范》JGJ16-2008关于第三类防雷建筑物的防雷措施中避雷带说明：避雷带应装设在屋角、屋脊、女儿墙及屋檐等建筑物易受雷击部位，并在整个屋面上装设不大于20m×20m或24m×16m的网格。

“应装设”没有明确装设方式是明装还是暗设。

《建筑物防雷设计规范》GB 50057-94(2000年版)关于第三类防雷建筑物的防雷措施中的第条：建筑物宜利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为接闪器、引下线和接地装置。
