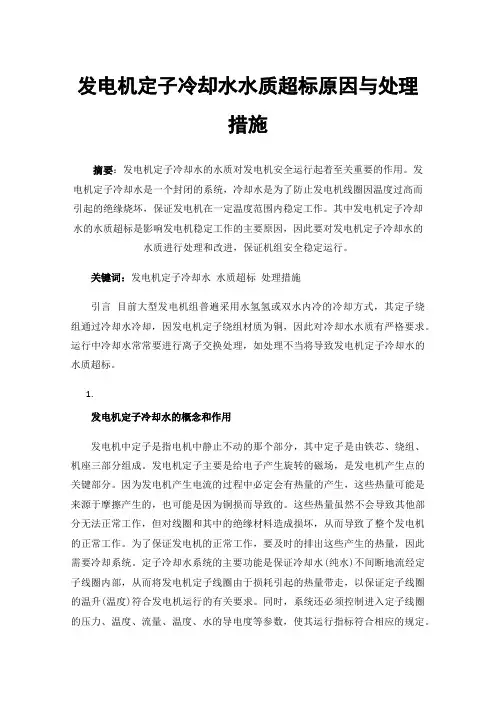

发电机定子冷却水水质超标原因与处理措施摘要：发电机定子冷却水的水质对发电机安全运行起着至关重要的作用。
发电机定子冷却水是一个封闭的系统，冷却水是为了防止发电机线圈因温度过高而引起的绝缘烧坏，保证发电机在一定温度范围内稳定工作。
其中发电机定子冷却水的水质超标是影响发电机稳定工作的主要原因，因此要对发电机定子冷却水的水质进行处理和改进，保证机组安全稳定运行。
关键词：发电机定子冷却水水质超标处理措施引言目前大型发电机组普遍采用水氢氢或双水内冷的冷却方式，其定子绕组通过冷却水冷却，因发电机定子绕组材质为铜，因此对冷却水水质有严格要求。
运行中冷却水常常要进行离子交换处理，如处理不当将导致发电机定子冷却水的水质超标。
1.发电机定子冷却水的概念和作用发电机中定子是指电机中静止不动的那个部分，其中定子是由铁芯、绕组、机座三部分组成。
发电机定子主要是给电子产生旋转的磁场，是发电机产生点的关键部分。
因为发电机产生电流的过程中必定会有热量的产生，这些热量可能是来源于摩擦产生的，也可能是因为铜损而导致的。
这些热量虽然不会导致其他部分无法正常工作，但对线圈和其中的绝缘材料造成损坏，从而导致了整个发电机的正常工作。
为了保证发电机的正常工作，要及时的排出这些产生的热量，因此需要冷却系统。
定子冷却水系统的主要功能是保证冷却水(纯水)不间断地流经定子线圈内部，从而将发电机定子线圈由于损耗引起的热量带走，以保证定子线圈的温升(温度)符合发电机运行的有关要求。
同时，系统还必须控制进入定子线圈的压力、温度、流量、温度、水的导电度等参数，使其运行指标符合相应的规定。
冷却水控制系统采用闭式循环方式，使连续的高纯水流通过定子线圈空心导线，带走线圈损耗。
进入发电机定子的水是从化学车间直接引来的合格化学除盐水。
补入水箱的化学除盐水通过电磁阀、过滤器，最后进入水箱。
开机前管道、阀门、集装所有元件和设备要多次冲洗排污，直至水质取样化验合格后方可向发电机定子线圈充化学除盐水。

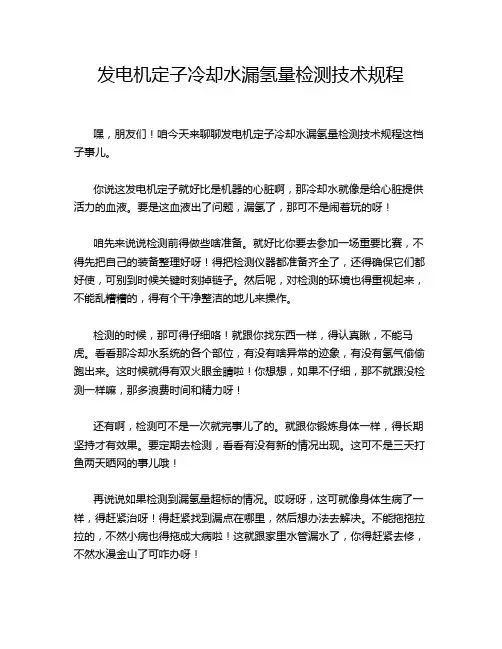

发电机定子冷却水漏氢量检测技术规程嘿，朋友们！咱今天来聊聊发电机定子冷却水漏氢量检测技术规程这档子事儿。
你说这发电机定子就好比是机器的心脏啊，那冷却水就像是给心脏提供活力的血液。
要是这血液出了问题，漏氢了，那可不是闹着玩的呀！咱先来说说检测前得做些啥准备。
就好比你要去参加一场重要比赛，不得先把自己的装备整理好呀！得把检测仪器都准备齐全了，还得确保它们都好使，可别到时候关键时刻掉链子。
然后呢，对检测的环境也得重视起来，不能乱糟糟的，得有个干净整洁的地儿来操作。
检测的时候，那可得仔细咯！就跟你找东西一样，得认真瞅，不能马虎。
看看那冷却水系统的各个部位，有没有啥异常的迹象，有没有氢气偷偷跑出来。
这时候就得有双火眼金睛啦！你想想，如果不仔细，那不就跟没检测一样嘛，那多浪费时间和精力呀！还有啊，检测可不是一次就完事儿了的。
就跟你锻炼身体一样，得长期坚持才有效果。
要定期去检测，看看有没有新的情况出现。
这可不是三天打鱼两天晒网的事儿哦！再说说如果检测到漏氢量超标的情况。
哎呀呀，这可就像身体生病了一样，得赶紧治呀！得赶紧找到漏点在哪里，然后想办法去解决。
不能拖拖拉拉的，不然小病也得拖成大病啦！这就跟家里水管漏水了，你得赶紧去修，不然水漫金山了可咋办呀！咱做这一切都是为了啥呀？不就是为了让发电机能好好工作，为我们提供源源不断的电力嘛！要是因为漏氢量的问题影响了发电机的运行，那可真是得不偿失呀！所以呀，大家都得重视起来这个事儿，别不当回事儿。
总之，发电机定子冷却水漏氢量检测技术规程可不是说说而已，那是得认真去执行的！只有这样，我们才能保证发电机的安全稳定运行，才能让我们的生活和工作不受影响呀！大家都行动起来吧，让我们一起守护好这颗“机器心脏”！原创不易，请尊重原创，谢谢!。
发电机定子线圈冷却水系统循环冲洗方案
一、系统循环冲洗采用整套、闭路循环，正、反流向交叉，排污及
补水的方式进行，不采取开路的循环冲洗方式。
二、系统循环冲洗应具备的条件
1.系统的设备管道阀门检修工作已经完毕，装复。
2.水泵电机空转试运完毕，旋转方向正确，水泵具备试运条件。
3.电导率仪及其循环冲洗所需仪表仪器经校验合格装复具备使
用条件。
4.除盐水质合格。
三、循环冲洗
1.启动水泵进行循环加热，为防止发电机定子线圈结露，循环水
温度应保持在40～50℃之间，最低应高于发电机内温度5℃
2.首先开始进行反冲洗，然后正、反交替进行冲洗。
3.当电导率大于20µs/cm时打开排污门对地沟排污。
4.当水质清洁，无机械杂质时，离子交换器可装载树脂，投入离
子交换器运行。
5.经连续冲洗，直至水质化验各项指标达到质量标准。
四、水系统循环冲洗注意事项：
1.参加循环冲洗的作业人员必须熟悉本系统。
2.两台水泵交替启停，两台水冷却器、滤网应交替冲洗。
3.循环冲洗过程中，应定期对水箱排污。
4.循环冲洗水必须经过滤网，两个滤网交替切换，当滤网进、
出口压差大于0.06MPa时，应对脏滤网进行清洗。
5.系统一开始升压冲洗时，应仔细检查法兰、阀门等各密封点
是否泄漏，对泄漏点应及时进行消除。
6.在冲洗循环过程中，对地沟排污时，应注意水箱水位，严防
补水不及时水泵进口断水。
7.做好定时记录和交接班记录。

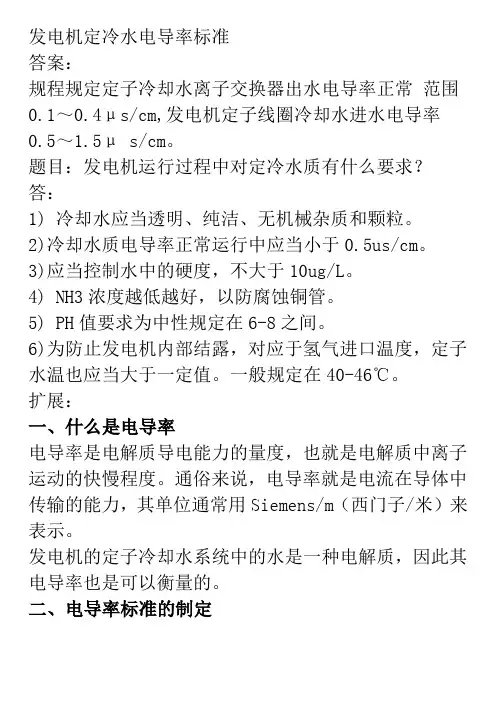

发电机定冷水电导率标准答案：规程规定定子冷却水离子交换器出水电导率正常范围0.1～0.4μs/cm,发电机定子线圈冷却水进水电导率0.5～1.5μ s/cm。
题目：发电机运行过程中对定冷水质有什么要求？答：1) 冷却水应当透明、纯洁、无机械杂质和颗粒。
2)冷却水质电导率正常运行中应当小于0.5us/cm。
3)应当控制水中的硬度，不大于10ug/L。
4) NH3浓度越低越好，以防腐蚀铜管。
5) PH值要求为中性规定在6-8之间。
6)为防止发电机内部结露，对应于氢气进口温度，定子水温也应当大于一定值。
一般规定在40-46℃。
扩展：一、什么是电导率电导率是电解质导电能力的量度，也就是电解质中离子运动的快慢程度。
通俗来说，电导率就是电流在导体中传输的能力，其单位通常用Siemens/m（西门子/米）来表示。
发电机的定子冷却水系统中的水是一种电解质，因此其电导率也是可以衡量的。
二、电导率标准的制定电导率标准是根据工业生产和科学实验需要，依据经验或理论指导制订的。
对于发电机定子冷却水来说，其电导率标准应根据具体应用环境的不同进行制定。
以某品牌某型号600MW汽轮发电机的水冷定子为例，其电导率标准应该在0.5-5.0 mS/cm之间。
如果电导率低于0.5 mS/cm，则表明水质质量较好，但冷却效果较差；如果电导率超过5.0 mS/cm，则表明水质质量较差，可能会对发电机的正常工作产生负面影响。
三、电导率对发电机性能的影响发电机定子的冷却水电导率不仅仅是一个数字，它对于发电机的正常运行和性能表现有着重要的影响。
首先，电导率过高会导致定子电缆和绕组中的电流密度过大，进而使绕组发生过热和电气击穿等安全事故；其次，电导率过低则会导致定子的冷却效果不良，使得发电机自身产生过热现象，进而影响发电机的输出功率和效率。
因此，严格遵守电导率标准，是保证发电机正常工作以及延长其使用寿命的重要措施之一。
定子冷却水系统一、定子冷却水系统相关介绍1、定子：定子是电机静止不动的部分。
定子由定子铁芯、定子绕组和机座三部分组成。
定子的主要作用是产生旋转磁场。
2、发电的冷却方式：国内外大容量发电机组采用的冷却方式主要有三种：全氢内冷方式，定子绕组水冷转子及铁芯氢冷却方式（水氢氢），双水内冷却方式（水水空）。
国峰煤电机组采用水氢氢冷却方式。
3、区别于空气冷却，发电机采用氢气冷却的优缺点：优点：（1）氢气密度小，大大降低了发电机风扇和通风系统等的摩擦损耗，提高了发电机的效率；（2）氢气传热系数大，导热能力强，可提高发电机的单机容量和缩小发电机的体积；（3）氢气的绝缘性能好，电离现象微弱，可以延长线圈的使用寿命；（4）由于氢气密度小，且采用密闭循环系统后，可使机组噪音大大减小。
缺点：氢气属于易燃易爆物质。
4、发电机定子采用水冷的原因:水冷的效果是氢冷的50倍,定子铁心和转子绕组内部有通风道，采用氢气冷却，若转子、定子铁芯采用水冷，设备较为复杂，制造工艺上较困难。
水内冷绕组的导体既是导电回路又是通水回路，定子绕组内部的空心导体里通水，水带走发电机运行过程中产生的热量，实现冷却的作用。
二、定子冷却水系统的作用运行中的发电机定子绕组产生的热量和发电机的输出功率有着密切的关系，发电机的输出功率越大，其发热量也越多。
定子绕组温度过高，会影响其内部的绝缘。
为了保证机组的安全运行，大容量发电机组都设置有发电机定子冷却装置，用来带走发电机运行中产生的热量。
对于水内冷发电机组，就是利用定子冷却水来带走发电机运行中产生的热量。
三、定子冷却水系统流程：定子冷却水系统是汽轮发电机控制系统中一个独立的回路。
定子冷却水从水箱出来，经过冷却水泵和冷却器后及滤网，通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过绝缘水管流入定子线棒中的空心导线，然后从线圈另一端经绝缘水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。

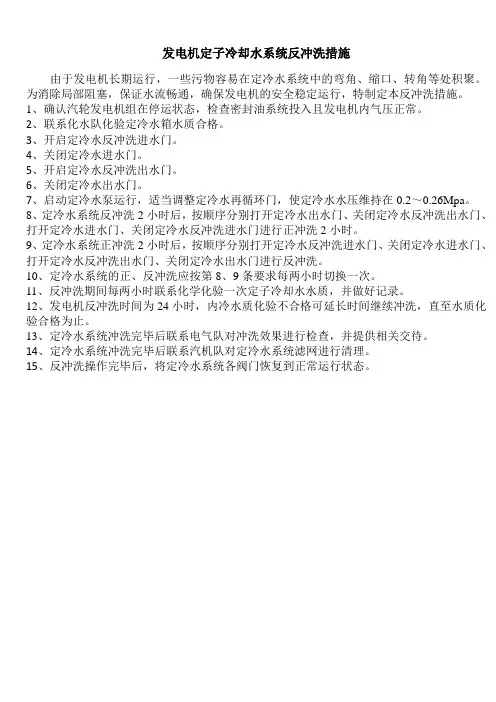

发电机定子冷却水系统反冲洗措施
由于发电机长期运行，一些污物容易在定冷水系统中的弯角、缩口、转角等处积聚。
为消除局部阻塞，保证水流畅通，确保发电机的安全稳定运行，特制定本反冲洗措施。
1、确认汽轮发电机组在停运状态，检查密封油系统投入且发电机内气压正常。
2、联系化水队化验定冷水箱水质合格。
3、开启定冷水反冲洗进水门。
4、关闭定冷水进水门。
5、开启定冷水反冲洗出水门。
6、关闭定冷水出水门。
7、启动定冷水泵运行，适当调整定冷水再循环门，使定冷水水压维持在0.2～0.26Mpa。
8、定冷水系统反冲洗2小时后，按顺序分别打开定冷水出水门、关闭定冷水反冲洗出水门、打开定冷水进水门、关闭定冷水反冲洗进水门进行正冲洗2小时。
9、定冷水系统正冲洗2小时后，按顺序分别打开定冷水反冲洗进水门、关闭定冷水进水门、打开定冷水反冲洗出水门、关闭定冷水出水门进行反冲洗。
10、定冷水系统的正、反冲洗应按第8、9条要求每两小时切换一次。
11、反冲洗期间每两小时联系化学化验一次定子冷却水水质，并做好记录。
12、发电机反冲洗时间为24小时，内冷水质化验不合格可延长时间继续冲洗，直至水质化验合格为止。
13、定冷水系统冲洗完毕后联系电气队对冲洗效果进行检查，并提供相关交待。
14、定冷水系统冲洗完毕后联系汽机队对定冷水系统滤网进行清理。
15、反冲洗操作完毕后，将定冷水系统各阀门恢复到正常运行状态。
核电厂发电机定子冷却水处理技术探讨发布时间：2021-06-29T07:48:26.752Z 来源：《建筑学研究前沿》2020年26期作者：余添[导读] 核电厂发电机定子冷却水系统是发电厂中一个非常关键的组成部分，其水质的质量直接影响到核电厂的正常运行，因此对于核电厂发电机定子冷却水处理技术进行研究是非常有必要的。
本文针对核电厂定子冷却水水质的影响因素进行了详细的分析并综合了国内几种水处理方式，进而提出了从定子冷却水处理方式、化学清洗、大修期间保养等几个方面提出了措施，希望能为以后的相关研究提供些许借鉴意义。
余添福清核电有限公司福建福清 350300摘要：核电厂发电机定子冷却水系统是发电厂中一个非常关键的组成部分，其水质的质量直接影响到核电厂的正常运行，因此对于核电厂发电机定子冷却水处理技术进行研究是非常有必要的。
本文针对核电厂定子冷却水水质的影响因素进行了详细的分析并综合了国内几种水处理方式，进而提出了从定子冷却水处理方式、化学清洗、大修期间保养等几个方面提出了措施，希望能为以后的相关研究提供些许借鉴意义。
关键词：核电厂；定子冷却水；水处理1引言水相较于其他的介质不仅具有高的比热容和导热率，还具有便宜，无毒且不易燃的优点。
因此它是一种适用性非常好的的冷却介质。
由于发电机定子冷却水（以下称为定冷水）与发电机定子线圈直接接触，而且定子绕组的材料为铜。
如果定冷水中的水质不能达到要求，则会很快腐蚀定子线圈，影响线圈的散热，甚至可能因线圈损坏而造成严重后果。
例如，秦山二号电厂1号机组108大修后，发电机定子的冷却水流量减小，定冷水进出口压力差逐渐增大。
检查显示，定子冷却水系统中的铜含量增加了许多，最高达到27ppb，远高于正常运行期间的5ppb。
大亚湾核电站也出现了同样的问题。
2 发电机定子冷却水对定子线圈的腐蚀机理发电机定子冷却水中主要是溶解氧，酸碱度，电导率等多个方面造成定子线圈腐蚀。
对于铜腐蚀，溶于水中的氧气具有双重特性。
汽轮机介绍之发电机定子水冷系统发电机定子水冷系统是汽轮机中一种常见的冷却方法。
汽轮机是一种将燃料化学能转化为机械能，并通过发电机将机械能转化为电能的设备。
而汽轮机的运行会产生大量热能，如果不采取有效的冷却措施，会导致设备过热而发生故障甚至损坏。
汽轮机中的发电机定子是主要的发电部件之一、它由绕组和铁芯组成。
绕组中存在许多高温的电流，这会导致绕组受热。
如果不及时降温，绕组就会过热，影响定子的工作效果。
此时，发电机定子水冷系统就能够发挥作用。
发电机定子水冷系统的主要组成部分包括冷却水箱、水泵、水冷却器、水管和阀门等。
冷却水箱是存储冷却水的地方，它通常安装在发电机的底座上。
水泵负责将冷却水从冷却水箱中抽出，并通过水管输送到发电机定子的绕组上。
冷却水在绕组降温后再通过水管和阀门回流到冷却水箱中，形成一个循环系统。
发电机定子水冷系统的工作原理是利用冷却水对发电机定子进行降温。
冷却水经过水泵的抽吸作用进入发电机定子绕组，然后通过内部的水冷却器和绕组之间的散热板进行热量交换，将绕组中的热能带走。
冷却水在散热板上被加热后，再通过水管和阀门回流到冷却水箱中，形成冷却循环。
发电机定子水冷系统的好处主要体现在以下几个方面：1.提高发电机的散热效率：通过水冷却器对绕组进行降温，有效地提高了散热效果。
相比较其他的冷却方法，水冷却系统的散热性能更好。
2.增强发电机的耐热性：发电机定子水冷系统能够在高温环境下工作，避免了绕组的过热和损坏。
3.延长设备的使用寿命：通过及时降温，使绕组始终处于适宜的工作温度范围内，延长发电机的使用寿命。
4.提高设备的可靠性：发电机定子水冷系统能够减少发电机因过热而引起的故障，提高了设备的可靠性。
除了上述的优点，发电机定子水冷系统还存在一些需要注意的方面。
首先，冷却水的循环需要能够保持稳定，避免出现漏水或堵塞等问题。
其次，定期对冷却水进行检查、清洗和更换是必要的，以防止水质污染或水垢积累。
最后，系统的安全设计和保护措施也是重要的，以防止水冷却器或水管出现破裂或泄漏等情况。
定子冷却水系统一、定子冷却水系统简介发电机定冷水系统的作用是向发电机的定子线圈和引出线不间断的提供冷却水，冷却水采用闭式循环，水源引自合格的除盐水，定子水系统必须有很高的工作可靠性，确保长期稳定运行，冷却水水不但不能含有机械杂质，而且对导电度、含氧量等指标也有很高的要求，否则就会对发电机的安全带来极大的隐患。
二、定子水系统的组成内冷水系统由水箱、水泵、冷却器、滤网、离子交换器、电导率计等组成，系统配有两台冷却水泵，正常一台运行，一台备用。
为保证水质防止空气漏入水箱，配有一套水箱充氮系统，从水箱上部充入一定压力的氮气，其压力值过高时由安全门排出。
图1定子冷却水系统三、定子水系统工作原理定子冷却水系统采用闭式循环方式，通过定子水泵使连续的高纯水流通过定子线圈空心导线，带走线圈损耗。
进入发电机定子的水引自凝结水或闭冷水系统，补入水箱的除盐水通过电磁阀、过滤器，最后进入水箱。
开机前管道、阀门、集装所有元件和设备要多次冲洗排污直至水质取样化验。
然后经过定子水泵升压送入冷却器、滤网，再进入发电机定子线圈的汇流管，将发电机定子线圈的热量带出来再回到水箱，完成一个闭式循环。
为了维持冷却水的水质，将进入发电机总水量5～10%的水不断经过离子交换器进行处理，然后回到定子水箱。
四、定子水系统的主要设备（一）水泵两台交流电动离心水泵，一台工作，一台备用，在每台泵的进出口管路上装有压差开关，当工作泵故障时通过压差将备用泵自动投入运行，备用泵出口门常开。
每台泵的出口装有逆止阀，并设有再循环，用来调整水压和流量。
图2定冷泵(二）冷却装置冷却装置由两台并联的管式冷水器组成，冷却水由开冷水系统提供。
两台冷却器彼此独立运行，一台运行，一台备用。
平时运行中靠增减冷却水量来调整定子水的温度，保证冷却器出口定子水温在40 ～50℃。
图3定冷水冷却器图4离子交换器（三）离子交换器离子交换器由不锈钢制造，软化水的处理是由装在主回路上的离子交换器来完成的。
