最新发电机冷却系统资料

柴油发电机组的冷却系统说明书1. 简介柴油发电机组是一种常见的发电设备，通过燃烧柴油产生动力，驱动发电机发电。

在发电过程中，机组需要保持合适的温度，以确保发电机组的正常运行。

本说明书将详细介绍柴油发电机组的冷却系统，包括系统组成、工作原理和注意事项。

2. 冷却系统组成柴油发电机组的冷却系统通常由以下几个主要组成部分构成：2.1 散热器：散热器是冷却系统中的核心部件，用于将柴油发电机组内部产生的热量散发到周围环境中。

散热器通常由多个散热管组成，通过流体循环使冷却水与热量交换。

散热器应保持良好的通风条件，以确保散热效果。

2.2 水泵：水泵用于循环冷却水，将热量带出发电机组并送至散热器。

水泵需保持良好的运转状态，确保冷却水循环畅通，防止过热现象。

2.3 水箱：水箱是储存冷却水的容器，供给冷却系统使用。

水箱应具备足够的容量，以满足冷却系统对冷却水的需要，并具备防漏功能。

2.4 温度传感器：温度传感器用于监测柴油发电机组的冷却水温度。

通过实时监测温度的变化，可以及时调整冷却水的循环速度，确保发电机组的正常工作。

3. 工作原理柴油发电机组的冷却系统工作原理如下：3.1 冷却水循环：水泵将冷却水从水箱中抽出，并通过管路输送至散热器。

在散热器中，冷却水与发电机组产生的热量进行交换，吸收热量后再由水泵送回发电机组，形成循环。

通过不断循环，冷却水能够稳定地保持发电机组的温度。

3.2 温度控制：温度传感器检测到冷却水温度超过设定范围时，会发送信号给控制系统。

控制系统根据信号调整水泵的转速，使冷却水的循环速度加快或减慢，以达到控制温度的目的。

通过温度控制，发电机组的温度得以稳定，避免过热或过低温度对机组的影响。

4. 注意事项在使用柴油发电机组的冷却系统时，需要注意以下事项：4.1 定期维护：定期检查散热器、水泵及水箱等组成部分的状态，并及时清洗或更换损坏的部件，确保冷却系统的正常运行。

4.2 水质管理：使用纯净水或经过处理的水作为冷却水，避免因水质问题导致冷却系统结垢或腐蚀。

引言概述:发电机氢冷系统是一种常见的发电机冷却技术，通过使用氢气来冷却发电机内部的线圈，以提高发电机的效率和可靠性。

本文将介绍发电机氢冷系统的工作原理、组成结构以及优势。

正文内容:一、工作原理1.1氢气冷却的原理氢气具有很高的热导率和低的密度，使其成为一种理想的冷却介质。

当氢气进入发电机内部的线圈时，它会带走线圈产生的热量，使线圈保持在合适的温度范围内，避免过热导致断电和损坏。

1.2冷却系统的工作原理发电机氢冷系统主要由氢气供应系统、冷却系统和循环系统组成。

氢气在供应系统中被压缩和过滤，然后通过冷却系统进入发电机内部。

冷却系统通过散热器将热量排出，然后再将冷却过的氢气重新循环到发电机内部，形成一个闭环循环。

二、组成结构2.1氢气供应系统氢气供应系统包括氢气储气罐、压缩机和过滤系统。

储气罐用于储存氢气，压缩机将氢气压缩到适当的压力，过滤系统则用于除去杂质和水分。

2.2冷却系统冷却系统包括冷却器和散热器。

冷却器是用于将氢气冷却的装置，通常采用氢气与液体或气体之间的热交换原理。

散热器是用于将冷却后的氢气中的热量转移到周围环境中的设备。

2.3循环系统循环系统主要是用于将冷却过的氢气重新循环到发电机内部。

它包括循环管道、泵和阀门等设备，以确保氢气能够顺畅地流动，并且氢气的压力和温度保持在合适的范围内。

三、优势3.1高热导率和低密度氢气具有比空气更高的热导率和更低的密度，能够更有效地带走发电机产生的热量，并且减少发电机的整体重量。

3.2良好的散热性能由于发电机氢冷系统中的氢气能够快速冷却发电机内部的线圈，因此可以显著提高发电机的散热性能，降低温升。

3.3高可靠性和安全性氢气是一种非常稳定和可靠的冷却介质，它不会产生腐蚀和污染问题，并且能够有效地防止发电机内部的线圈过热和烧毁。

3.4节能环保相对于传统的水冷或风冷系统，发电机氢冷系统能够更好地节约能源和资源，同时还能减少对环境的影响。

3.5适用于高功率发电机由于氢气具有优良的散热性能和热导率，因此适用于高功率发电机的冷却需求，能够保持发电机的高效运行。

发电机氢冷系统介绍（一）引言概述：发电机氢冷系统是一种采用氢气冷却的高效能发电技术。

它在大型发电厂的应用中展现了出色的性能和可靠性。

本文将介绍发电机氢冷系统的工作原理，组成部分，以及其在发电厂中的应用情况。

正文：1. 工作原理- 发电机氢冷系统的工作原理是利用氢气的高导热性能将热量从发电机的绕组和核心中散发出去。

这样可以有效地降低发电机的工作温度，提高发电效率。

- 氢气冷却系统采用密闭循环方式，通过氢气在高压和低压中的流动，将发电机产生的热量带走，然后通过冷却装置散热。

2. 组成部分- 发电机氢冷系统主要由氢气冷却器、氢气加压设备、氢气循环泵、氢气管路等组成。

- 氢气冷却器是发电机氢冷系统中最重要的组成部分，负责将发电机产生的热量传递给氢气，并通过冷却装置散热。

- 氢气加压设备用于将氢气加压至所需的工作压力，以确保氢气能够流动并带走发电机产生的热量。

- 氢气循环泵负责将氢气从冷却器中抽出，经过冷却后再重新注入到发电机中循环。

3. 应用情况- 发电机氢冷系统广泛应用于大型发电厂中，特别是核电厂和燃煤电厂。

其高效能和可靠性使其成为这些发电厂的首选技术之一。

- 发电机氢冷系统能够大大提高发电机的运行效率，减少能源的浪费，降低对环境的影响。

- 由于氢气的独特性质，发电机氢冷系统还具有良好的热响应性能，可以快速适应负载变化，保持发电机的稳定运行。

4. 小点1- 发电机氢冷系统的氢气需定期检测和更换，确保其质量和压力符合要求。

- 为了确保发电机氢冷系统的安全可靠运行，还需要安装氢气泄漏报警装置，并进行定期维护和检修。

5. 小点2- 发电机氢冷系统还需要与主控室的监控系统进行联动，以实时监测氢气的压力和温度等参数，确保系统运行的稳定性。

- 发电机氢冷系统在运行过程中还需要进行故障诊断和预防维护，及时发现并解决潜在问题，以保证发电机的正常运行。

总结：发电机氢冷系统是一种高效能的发电技术，通过利用氢气的高导热性能提高发电机的工作效率。

柴油发电机的冷却系统说明书尊敬的用户您好，欢迎使用我们公司生产的柴油发电机。

本说明书将介绍发电机的冷却系统，帮助您更好地理解和使用该系统。

请您在使用前详细阅读本说明书，并正确操作发电机。

一、系统概述柴油发电机采用水冷却方式，其冷却系统主要由以下组成部分：水箱、水泵、散热器、风扇、水管等。

系统通过循环水的方式，将散热器内部的热量散发到外界，保持发电机的正常运行。

二、系统原理发电机的冷却系统通过水泵将水从水箱中抽取，经过散热器后，再通过水管回流到水箱中。

在此过程中，风扇起到了强制散热的作用。

当系统温度过高时，水温传感器将会自动启动风扇，确保发电机始终在合适的温度范围内运行。

三、操作指南1.使用前检查水箱内水位是否正常，必要时加注清洁的冷却水。

2.发电机在运行中，应注意观察仪表板中的温度计，确保水温在合适的范围内。

3.发电机长时间运行后，应及时检查冷却系统是否正常，避免因冷却系统故障而影响发电机的正常使用。

四、维护保养1.定期检查散热器是否有积尘，清除积尘以确保良好的散热效果。

2.定期更换冷却水，并清洗水箱、水泵、散热器等关键部位，确保其畅通无阻，提高冷却效率。

3.定期检查水泵状态，以确保其正常工作。

五、注意事项1.发电机长时间闲置后，应将冷却系统内的水排空，以免水垢对发电机产生影响。

2.禁止私自更换冷却系统关键部位，如需更换，请联系公司指定维修人员进行更换。

六、结束语本说明书是对柴油发电机冷却系统的详细介绍，希望能为您更好地使用和维护发电机提供帮助。

若在使用过程中遇到任何问题，请联系我们的技术服务部门，我们将为您提供专业的技术指导和帮助。

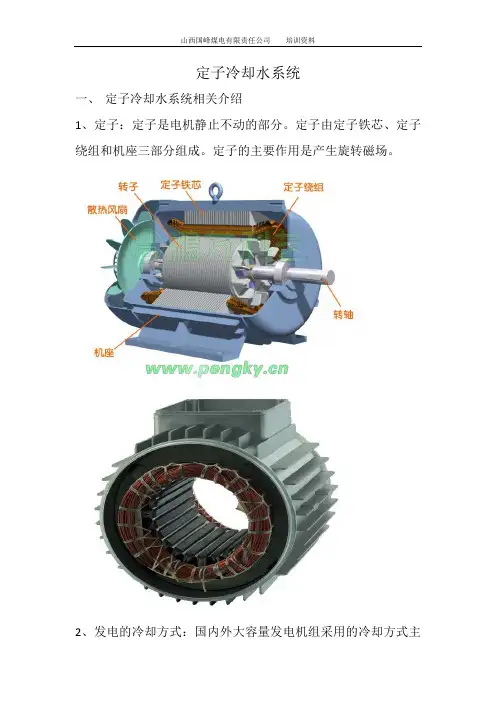

定子冷却水系统一、定子冷却水系统相关介绍1、定子：定子是电机静止不动的部分。

定子由定子铁芯、定子绕组和机座三部分组成。

定子的主要作用是产生旋转磁场。

2、发电的冷却方式：国内外大容量发电机组采用的冷却方式主要有三种：全氢内冷方式，定子绕组水冷转子及铁芯氢冷却方式（水氢氢），双水内冷却方式（水水空）。

国峰煤电机组采用水氢氢冷却方式。

3、区别于空气冷却，发电机采用氢气冷却的优缺点：优点：（1）氢气密度小，大大降低了发电机风扇和通风系统等的摩擦损耗，提高了发电机的效率；（2）氢气传热系数大，导热能力强，可提高发电机的单机容量和缩小发电机的体积；（3）氢气的绝缘性能好，电离现象微弱，可以延长线圈的使用寿命；（4）由于氢气密度小，且采用密闭循环系统后，可使机组噪音大大减小。

缺点：氢气属于易燃易爆物质。

4、发电机定子采用水冷的原因:水冷的效果是氢冷的50倍,定子铁心和转子绕组内部有通风道，采用氢气冷却，若转子、定子铁芯采用水冷，设备较为复杂，制造工艺上较困难。

水内冷绕组的导体既是导电回路又是通水回路，定子绕组内部的空心导体里通水，水带走发电机运行过程中产生的热量，实现冷却的作用。

二、定子冷却水系统的作用运行中的发电机定子绕组产生的热量和发电机的输出功率有着密切的关系，发电机的输出功率越大，其发热量也越多。

定子绕组温度过高，会影响其内部的绝缘。

为了保证机组的安全运行，大容量发电机组都设置有发电机定子冷却装置，用来带走发电机运行中产生的热量。

对于水内冷发电机组，就是利用定子冷却水来带走发电机运行中产生的热量。

三、定子冷却水系统流程：定子冷却水系统是汽轮发电机控制系统中一个独立的回路。

定子冷却水从水箱出来，经过冷却水泵和冷却器后及滤网，通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过绝缘水管流入定子线棒中的空心导线，然后从线圈另一端经绝缘水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。

柴油发电机的冷却系统设计指南随着工业的快速发展，柴油发电机在各个领域得到了广泛应用。

为了保证柴油发电机的正常运行和延长其使用寿命，冷却系统的设计变得至关重要。

本文将为您介绍柴油发电机的冷却系统设计指南，以帮助您实现最佳的工作效果。

一、冷却系统的基本原理柴油发电机的冷却系统主要通过循环冷却剂来实现对发动机的散热。

冷却剂在发动机中循环流动，带走发动机产生的热量，从而保持发动机在适宜的工作温度范围内。

冷却系统由冷却剂、水泵、散热器、风扇等核心组件组成。

1. 冷却剂选择选择合适的冷却剂非常重要。

一般情况下，乙二醇是常用的冷却剂，因为它具有良好的热稳定性和抗腐蚀性。

但是，在选择冷却剂时，需要考虑到环境和运行条件，以确保其能够适应相应的工作环境。

2. 水泵的选择水泵是冷却系统的核心组件之一，负责将冷却剂循环送至散热器。

在选择水泵时，需要考虑其流量和扬程。

流量决定了冷却剂的循环速度，而扬程则决定了冷却剂能够循环到发动机的各个部分。

3. 散热器的设计散热器是冷却系统中起到关键作用的部件，它将冷却剂散热至周围环境。

散热器的设计应当合理，以充分利用空气流动和冷却剂流动的热传导特性。

通常情况下，采用铝制散热器能够提供更好的散热效果。

4. 风扇系统的设计风扇系统通常与散热器相结合，用于增加空气对散热器的流动。

当冷却系统无法通过自然对流达到预期效果时，风扇系统将发挥重要作用。

在设计风扇系统时，应考虑到所需的风量和风速，以确保散热效果的充分。

二、冷却系统的设计要点在柴油发电机的冷却系统设计中，以下几个要点需要特别注意：1. 热负荷计算在冷却系统设计之前，需要对发动机的热负荷进行准确的计算。

这包括考虑到发动机的功率输出、运行时间、环境温度以及附件的热负荷等因素。

只有准确计算了热负荷，才能保证冷却系统的设计能够满足实际需求。

2. 流动分析冷却系统中的冷却剂流动状况对发动机的冷却效果有着直接影响。

因此，在设计过程中，需要进行流动分析，以确保冷却剂能够在整个系统中的合理流动，达到最佳的冷却效果。

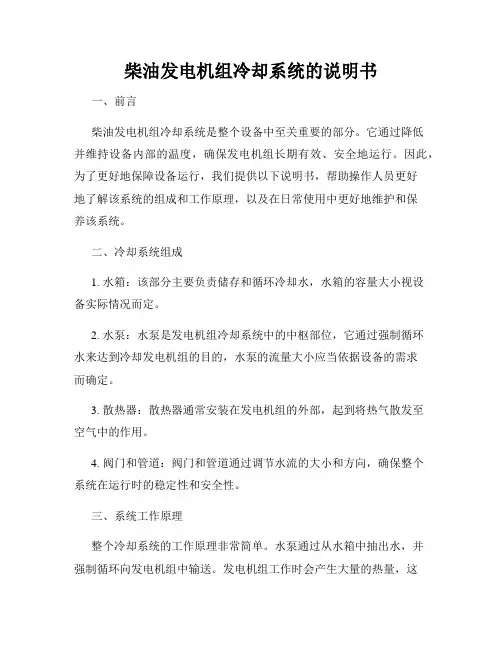

柴油发电机组冷却系统的说明书一、前言柴油发电机组冷却系统是整个设备中至关重要的部分。

它通过降低并维持设备内部的温度，确保发电机组长期有效、安全地运行。

因此，为了更好地保障设备运行，我们提供以下说明书，帮助操作人员更好地了解该系统的组成和工作原理，以及在日常使用中更好地维护和保养该系统。

二、冷却系统组成1. 水箱：该部分主要负责储存和循环冷却水，水箱的容量大小视设备实际情况而定。

2. 水泵：水泵是发电机组冷却系统中的中枢部位，它通过强制循环水来达到冷却发电机组的目的，水泵的流量大小应当依据设备的需求而确定。

3. 散热器：散热器通常安装在发电机组的外部，起到将热气散发至空气中的作用。

4. 阀门和管道：阀门和管道通过调节水流的大小和方向，确保整个系统在运行时的稳定性和安全性。

三、系统工作原理整个冷却系统的工作原理非常简单。

水泵通过从水箱中抽出水，并强制循环向发电机组中输送。

发电机组工作时会产生大量的热量，这些热量通过发电机组的外表散发，在经过散热器后被散发至空气中。

热量散走后，水再被回流至水箱中，循环利用。

四、维护与保养为了确保设备冷却系统的稳定和安全运行，需要定期对其进行维护和保养。

以下是具体的操作步骤：1. 检查冷却水的水位，根据需求添加。

2. 定期更换冷却水，清洗散热器。

3. 定期清洗水箱和冷却系统管路，确保冷却水的畅通和水路的干净。

4. 定期检查水泵、阀门和管路的状态，确保其完好无损。

以上四点是设备冷却系统维护和保养的关键点，只有定期维护和保养冷却系统，才能确保发电机组的稳定和安全运行。

五、结束语冷却系统是发电机组运行不可或缺的一部分。

只有我们充分认识到故障对设备的损失，才会更加注重对设备的保护和维护。

希望本说明书能够帮助到每一位使用和操作该设备的人员，确保设备的正常运转，达到发电的目的。

2024年大型发电机内冷却水质及系统技术要求对于大型发电机内的冷却水质要求通常包括以下几个方面：
1. pH值：冷却水的pH值应保持在特定的范围内，以确保不会对设备产生腐蚀或沉淀。

2. 水质硬度：水质硬度指水中钙和镁的含量。

对于大型发电机的内冷却水，通常要求较低的水质硬度，以防止水垢的形成。

3. 导电性：冷却水的电导率应适中，过高的电导率可能会对设备产生腐蚀作用。

4. 温度控制：冷却系统应能够精确控制冷却水的温度，以确保设备不会过热。

大型发电机内冷却系统的技术要求通常包括以下几个方面：
1. 高效传热：冷却系统应具备高效的传热性能，以确保将大量的热量从发电机中有效地排除。

2. 循环水净化：冷却系统应具备循环水净化功能，以去除水中的杂质和污染物，防止对发电机产生腐蚀或堵塞。

3. 稳定控制：冷却系统应具备稳定的温度和压力控制能力，以确保发电机的正常运行。

4. 安全保护：冷却系统应配备安全保护装置，如温度和压力传感器、报警系统等，以及备用的冷却系统，以防止发电机过热和故障。

请注意，以上仅为一般的信息，具体的技术要求可能会根据不同的发电机型号、应用场景和地区而有所不同。

如需了解更详
细的信息，建议参考相关技术规范和文献，或者咨询专业的工程师或供应商。

大型发电机内冷却水质及系统技术要求范文第一部分：引言随着电力需求的不断增长，发电机组作为电力系统的核心设备之一，扮演着至关重要的角色。

发电机组内部冷却系统的性能直接影响到机组的运行效率和寿命。

因此，对发电机组内冷却水质及系统技术要求进行研究和探索，具有重要的理论和实践意义。

第二部分：发电机内冷却水质要求2.1 水质指标发电机内冷却水的水质指标主要包括PH值、电导率、总溶解固体（TDS）等。

其中，PH值通常要求在6.5-7.5之间，以保证水的酸碱度适中；电导率一般要求在1000μS/cm以下，以降低电解质的含量；TDS要求控制在1000ppm以下，以减少水中溶解固体对机组设备的腐蚀和堵塞。

2.2 水质处理为了保证发电机内冷却水的质量，需要采取适当的水质处理措施。

常见的水质处理方法包括过滤、离子交换、反渗透等。

过滤主要是通过滤芯将水中的杂质和悬浮物去除；离子交换则是利用离子交换树脂将水中的阳离子和阴离子去除；而反渗透则是通过半透膜将水中的溶解物质去除。

这些处理方法既能够有效地提高水质，又能够降低对机组设备的损害。

2.3 水质监测与控制为了实时监测和控制发电机内冷却水的质量，需要安装相应的水质监测与控制系统。

该系统通常包括水质监测仪表、数据采集设备和控制器等。

水质监测仪表主要用于测量和监测水质指标，如PH值、电导率等；数据采集设备则用于将测量数据传输给监测系统；而控制器则用于根据测量数据进行相应的调节和控制，以实现自动化运行。

第三部分：发电机内冷却系统技术要求3.1 传热技术发电机内冷却系统的传热技术主要包括对冷却水温度的控制和换热器的设计。

在传热过程中，需要控制冷却水的温度在适宜的范围内，以保证机组正常运行。

同时，换热器的设计也需要考虑到传热效率和排温效果，以提高冷却系统的整体性能。

3.2 冷却循环技术发电机内冷却系统的循环技术主要包括冷却水的循环方式和循环泵的选择。

常用的冷却水循环方式包括直接冷却循环和间接冷却循环。

汽轮机介绍之发电机定子水冷系统发电机定子水冷系统是汽轮机中一种常见的冷却方法。

汽轮机是一种将燃料化学能转化为机械能，并通过发电机将机械能转化为电能的设备。

而汽轮机的运行会产生大量热能，如果不采取有效的冷却措施，会导致设备过热而发生故障甚至损坏。

汽轮机中的发电机定子是主要的发电部件之一、它由绕组和铁芯组成。

绕组中存在许多高温的电流，这会导致绕组受热。

如果不及时降温，绕组就会过热，影响定子的工作效果。

此时，发电机定子水冷系统就能够发挥作用。

发电机定子水冷系统的主要组成部分包括冷却水箱、水泵、水冷却器、水管和阀门等。

冷却水箱是存储冷却水的地方，它通常安装在发电机的底座上。

水泵负责将冷却水从冷却水箱中抽出，并通过水管输送到发电机定子的绕组上。

冷却水在绕组降温后再通过水管和阀门回流到冷却水箱中，形成一个循环系统。

发电机定子水冷系统的工作原理是利用冷却水对发电机定子进行降温。

冷却水经过水泵的抽吸作用进入发电机定子绕组，然后通过内部的水冷却器和绕组之间的散热板进行热量交换，将绕组中的热能带走。

冷却水在散热板上被加热后，再通过水管和阀门回流到冷却水箱中，形成冷却循环。

发电机定子水冷系统的好处主要体现在以下几个方面：1.提高发电机的散热效率：通过水冷却器对绕组进行降温，有效地提高了散热效果。

相比较其他的冷却方法，水冷却系统的散热性能更好。

2.增强发电机的耐热性：发电机定子水冷系统能够在高温环境下工作，避免了绕组的过热和损坏。

3.延长设备的使用寿命：通过及时降温，使绕组始终处于适宜的工作温度范围内，延长发电机的使用寿命。

4.提高设备的可靠性：发电机定子水冷系统能够减少发电机因过热而引起的故障，提高了设备的可靠性。

除了上述的优点，发电机定子水冷系统还存在一些需要注意的方面。

首先，冷却水的循环需要能够保持稳定，避免出现漏水或堵塞等问题。

其次，定期对冷却水进行检查、清洗和更换是必要的，以防止水质污染或水垢积累。

最后，系统的安全设计和保护措施也是重要的，以防止水冷却器或水管出现破裂或泄漏等情况。

精选全文完整版（可编辑修改）2023年大型发电机内冷却水质及系统技术要求1. 引言大型发电机的内冷却系统是保证发电机正常运行的重要组成部分。

内冷却水质的好坏直接关系到发电机的工作效率、寿命和可靠性。

随着科技的进步和环保要求的提高，2023年大型发电机内冷却水质及系统技术要求也将随之发生变化。

2. 内冷却水质要求2.1. 电导率：内冷却水的电导率是评估水中溶解固体的能力指标，电导率越低说明内冷却水中溶解的固体越少，利于保护发电机内部的冷却系统。

2023年大型发电机内冷却水的电导率应控制在250μS/cm以下。

2.2. pH值：内冷却水的酸碱性对发电机内部金属材料的腐蚀有着重要影响。

2023年大型发电机内冷却水的pH值应控制在6.5-8.5之间。

2.3.氧含量：内冷却水中的氧气是导致发电机内部腐蚀的主要因素之一。

通过适当控制内冷却水中的氧含量可以有效降低金属材料的腐蚀速度。

2023年大型发电机内冷却水中的氧含量应控制在5ppb以下。

2.4. 悬浮物和杂质：内冷却水中的悬浮物和杂质会导致堵塞、腐蚀等问题。

2023年大型发电机内冷却水中的可溶性悬浮物应控制在5mg/L以下，杂质含量应控制在2mg/L以下。

3. 内冷却系统技术要求3.1. 内冷却系统的水处理技术：为了满足2023年大型发电机内冷却水质的要求，需要采取合理的水处理技术。

常用的内冷却水处理技术包括过滤、软化、反渗透等方法。

通过合理选择和结合这些水处理技术，可以有效提高内冷却水质，并降低发电机内部腐蚀和堵塞等问题的发生。

3.2. 内冷却系统的监控和维护：为了保证2023年大型发电机内冷却系统的正常运行，需要建立完善的监控和维护机制。

监控系统可以通过实时监测内冷却水质和温度等参数来及时发现问题，并采取相应的措施进行处理。

维护工作主要包括定期清洗、更换过滤器、防止管道和设备堵塞等，以确保内冷却系统的畅通和正常运行。

3.3. 内冷却系统的节能优化：随着社会对节能减排要求的提高，2023年大型发电机内冷却系统需要具备节能优化的能力。
