发电机定子冷却水系统检修—完

定子冷却水系统系统运行1、系统投运1.系统检查完毕，检修工作结束，工作票终结或收回，联锁及保护试验已合格。

2.定子冷却水箱补水水质合格后，定冷水箱补水至正常高水位。

3.定子冷却器冷却水系统投运正常。

4.控制电源、动力电源送电，仪表和报警装置投入。

5.检查系统各阀门位置正常。

6.发电机定子线圈的反冲洗，只能在机组停止时进行；机组启动前必须认真检查，使水冷系统切换为正常位置。

7.发电机正常投运前，应先对发电机进行气体置换，当风压至0.10MPa左右时，及时向定子线圈通水，并调整定子冷却水压始终比发电机内风压至少低0.035MPa以上。

8.检查定冷水泵进口门在开启位置，定冷水泵具备启动条件，启动定冷水泵，检查振动、声音、各轴承温度正常。

9.检查出口压力正常，逐渐开启定冷水泵出口阀，向系统充水，当定冷器、离子交换器、滤网放气阀见水时关闭放气阀，监视发电机定子进水压力320KPa左右，调整发电机入口水压正常运行时为0.196MPa，定子冷却水量为92t/h左右。

注意及时调整水箱保持水位正常。

10.检查系统运行正常后，另一台定冷水泵投备用。

11.联系化学化验定冷水箱水质，水质不合格进行换水。

12.发电机并列后，当发电机进口定子冷却水温度超过45℃时，投入定子水冷却器冷却水，13.控制发电机定子冷却水温度在45±3℃之间。

可投入内冷水自动调温阀。

2、运行维护维护：定冷水泵轴承油位正常，油质良好。

泵组在运行中若有明显的不正常异声，振动明显增大，应立即启动备用定冷泵，停用原运行泵。

机组正常运行时，应保持定冷水再生回路（离子交换器）运行。

化学定期化验水质，保证定冷水导电度在小于0.5us/cm范围内。

当离子交换器出口水导电度大于0.5μs／cm或离子交换器压损大于98KPa时，通知化学更换离子交换器树脂。

定冷水箱水位正常。

定冷水额定流量：1530 L／min。

定冷水进水温度：45±3 ℃。

发电机进水电导率：＜0.5μs／cm。

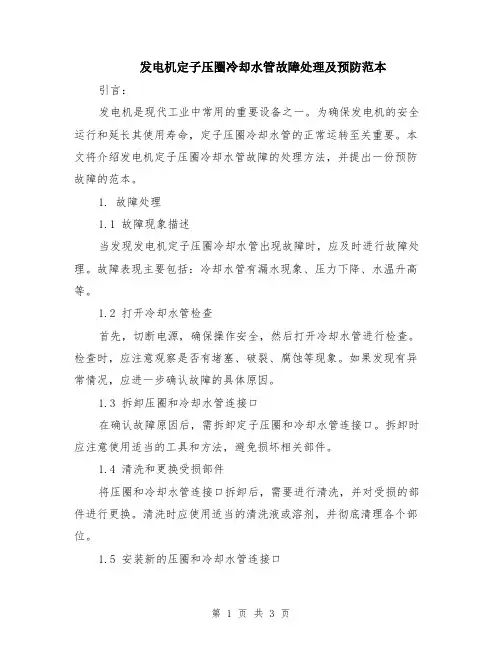

发电机定子压圈冷却水管故障处理及预防范本引言：发电机是现代工业中常用的重要设备之一。

为确保发电机的安全运行和延长其使用寿命，定子压圈冷却水管的正常运转至关重要。

本文将介绍发电机定子压圈冷却水管故障的处理方法，并提出一份预防故障的范本。

1. 故障处理1.1 故障现象描述当发现发电机定子压圈冷却水管出现故障时，应及时进行故障处理。

故障表现主要包括：冷却水管有漏水现象、压力下降、水温升高等。

1.2 打开冷却水管检查首先，切断电源，确保操作安全，然后打开冷却水管进行检查。

检查时，应注意观察是否有堵塞、破裂、腐蚀等现象。

如果发现有异常情况，应进一步确认故障的具体原因。

1.3 拆卸压圈和冷却水管连接口在确认故障原因后，需拆卸定子压圈和冷却水管连接口。

拆卸时应注意使用适当的工具和方法，避免损坏相关部件。

1.4 清洗和更换受损部件将压圈和冷却水管连接口拆卸后，需要进行清洗，并对受损的部件进行更换。

清洗时应使用适当的清洗液或溶剂，并彻底清理各个部位。

1.5 安装新的压圈和冷却水管连接口清洗和更换受损部件后，需要安装新的压圈和冷却水管连接口。

安装时请确保连接口牢固，避免出现漏水或连接不牢的情况。

1.6 冷却系统测试在处理完故障后，需要进行冷却系统的测试。

测试时应确保冷却系统正常运行，冷却水管无漏水现象，水温在正常范围内。

2. 预防故障2.1 定期检查和维护为预防故障发生，定期检查和维护发电机定子压圈冷却水管至关重要。

定期检查可以发现潜在问题，并及时采取措施防止故障的发生。

2.2 清洗和保养定期清洗和保养冷却水管可以有效延长其使用寿命。

清洗时应使用适当的清洗液或溶剂，彻底清除污垢和腐蚀物。

2.3 安全操作在使用发电机时，应严格按照操作手册进行操作，避免人为因素引起的故障。

应确保正常使用温度、压力范围内，避免超载或过热导致的故障。

2.4 安装和连接工艺在安装和连接过程中，应遵循正确的工艺和标准，确保压圈和冷却水管连接口的牢固和正常运行。

发电机组的冷却系统维护与检修一、引言发电机组作为一种重要的发电设备，其正常运行离不开冷却系统的维护与检修。

本文将就发电机组的冷却系统进行详细介绍，并提出相应的维护与检修方案，以确保发电机组的高效稳定运行。

二、冷却系统的组成1. 主要部件发电机组的冷却系统主要由水泵、冷凝器、冷却塔、水箱等组成。

水泵负责循环水流，将热水从冷凝器输送至冷却塔，经过冷却后再回到冷却器。

冷却塔通过散热将热水冷却，并同时通过蒸发散热进一步降低水温。

水箱则负责储存和供应冷却水。

2. 工作原理发电机组的冷却系统利用水的流动和物质热量转移原理，通过循环水流和散热的方式将发电机组产生的热量转移到外部环境中，以保持设备的稳定工作温度。

三、冷却系统的维护与检修1. 定期清洁为确保冷却系统的正常运行，应定期对冷却塔和冷凝器进行清洗。

清洗时要注意使用专业清洗剂，并彻底冲洗干净，防止残留物对系统造成损害。

2. 检查水泵定期检查水泵的工作状态，确保其正常运转。

如发现异常噪音、漏水等问题，应及时进行检修或更换。

3. 水质监测与处理定期监测冷却系统的水质，并根据检测结果采取相应的处理措施。

水质不合格可能会导致冷却器堵塞、腐蚀等问题，因此水质的监测和处理至关重要。

4. 管道维护定期检查冷却系统的管道，确保其无渗漏、无生锈或堵塞现象。

发现问题时应及时修复或更换。

5. 温度控制定期检查冷却系统的温度控制装置，确保其正常工作。

合理的温度控制可以提高系统的运行效率以及延长设备寿命。

6. 外部环境保护确保冷却系统周围环境的清洁，防止杂物侵入。

同时要保持通风良好，避免温度过高或过低对系统运行的影响。

7. 定期维护记录对每次维护与检修进行详细记录，包括维护时间、维护内容、维护人员等，以便于后期追踪和分析发电机组冷却系统的运行情况。

四、结论发电机组的冷却系统的维护与检修是确保发电机组高效稳定运行的重要环节。

通过定期清洁、检查水泵、水质监测与处理、管道维护、温度控制、外部环境保护以及做好维护记录等措施，可以有效延长冷却系统的使用寿命，提高系统的运行效率。

发电机定子冷却水系统异常处理及原因分析周瑜发布时间：2021-10-27T03:45:50.288Z 来源：《电力设备》2021年第8期作者：周瑜[导读] 本文阐述了一次发电机定子冷却水系统异常情况，就此情况提出检查及处理过程，对电机定子冷却水系统异常原因进行了分析，并提出来防范措施，对发电机定冷水箱内含气（非氢气）有现实的指导意义。

周瑜（大唐南京发电厂江苏南京 210000）摘要：本文阐述了一次发电机定子冷却水系统异常情况，就此情况提出检查及处理过程，对电机定子冷却水系统异常原因进行了分析，并提出来防范措施，对发电机定冷水箱内含气（非氢气）有现实的指导意义。

关键词：发电机；定子冷却水；铜离子含量某电厂为两台660 MW超超临界参数燃煤机组。

发电机为QFSN型、额定容量为600-660MW等级水氢氢汽轮发电机。

当在额定氢压0.5MPa下运行时，每天漏氢量不大于14m3（常压下体积）；发电机定冷水系统离子交换器经技术再造成深圳市水苑水工业技术设备有限公司SZSY-3型发电机定冷水处理装置，通过特殊的离子交换工艺处理，提高内冷水的pH 值，降低定冷水的电导率和铜离子浓度，使发电机定冷水各项水质指标达到国家标准要求。

一、发电机定子冷却水系统异常情况某年11月24号，化学监盘发现定冷水出口管PH值由8.3下降至6.9，而导电度由0.55上升至1.55 ，初步判定为定冷水处理装置内树脂失效所致。

随即对定冷水处理装置树脂进行再生，投运后PH值在8左右波动，导电率可控，基本可以满定冷水水质要求。

但好景不长，仅维持了一个月时间，定冷水处理装置内树脂再次失效，为排除树脂再生品质问题，更换了一套新树脂，定冷水PH值只能维持在7-7.2。

与此同时，发现在发电机定冷水箱上部压力表有0.014MPa的压力，打开排气门，测量定冷水箱内排气的氢气含量约为1000ppm，判定气体并非氢气，将压力降到0后关闭排气门，压力稳步上升至0.014MPa后稳定，检查发电机定子冷却水水箱顶部排气表排气量达到12m3/天，而发电机每天的补氢量仅有7~9m3，排除氢气泄漏可能性。

发电机定子压圈冷却水管故障处理及预防一、背景发电机定子压圈冷却水管是发电机中进行冷却的重要部件之一。

其主要功能是通过水冷却，维持发电机正常运行时的温度，保证发电机的稳定性和寿命。

然而，在长期的运行过程中，发电机定子压圈冷却水管可能会出现故障，导致发电机的冷却效果减弱甚至完全失效。

因此，及时处理和预防这些故障对于发电机的正常运行至关重要。

二、故障处理1. 故障现象：发电机定子压圈冷却水管出现渗漏、堵塞或断裂等故障。

这些故障会导致冷却水无法正常流动，进而影响发电机的散热效果。

2. 处理方法：a. 渗漏故障：当发现冷却水管有渗漏现象时，应先停机并切断电源，然后用毛巾等吸取漏水，找到漏水的具体位置。

如果是由于连接处松动导致的渗漏，只需重新拧紧连接。

如果是冷却水管本身出现破损导致的渗漏，则需要更换新的冷却水管。

b. 堵塞故障：当发现冷却水管出现堵塞时，应先停机并切断电源，然后用高压水枪或软管将水管进行清洗，清除管道内的杂物和积垢。

如果堵塞严重无法清除，则需要更换新的冷却水管。

c. 断裂故障：当发现冷却水管出现断裂时，应先停机并切断电源，然后将断裂处清理干净，用专用的胶带或水管接头进行连接。

但这只是临时措施，为了确保发电机的安全运行，还需要及时更换新的冷却水管。

三、故障预防1. 定期检查：对发电机定子压圈冷却水管进行定期的检查，发现问题及时进行处理，避免小问题演变成大故障。

2. 清洁保养：保持发电机定子压圈冷却水管的清洁，定期清除管道内的杂物和积垢，防止堵塞产生。

3. 耐久性材料：在选择冷却水管时，应选择耐久性较好的材料，能够抗腐蚀、高温和高压的材料，增加冷却水管的寿命。

4. 加强维护：发电机定子压圈冷却水管是发电机中的重要组成部分，应加强维护工作，定期检查冷却水管的连接状态和磨损程度，并及时进行维修或更换。

总结：发电机定子压圈冷却水管故障处理及预防对于发电机的正常运行至关重要。

及时处理渗漏、堵塞或断裂等故障，可以保证发电机的冷却效果，延长发电机的使用寿命。

一、发电机定子冷却水系统的作用发电机定子冷却水系统是在发电机运行的全过程中，提供温度、流量、压力和品质（水质和纯度）符合要求的水作为冷却介质，通过定子绕组空心线圈将绕组损耗产生的热量带出，在水冷却器中由闭式循环冷却水带走高纯度定子冷却水从定子绕组吸收的热量。

定子绕组冷却水系统是一个闭式循环水系统。

该系统在发电机运行中，应保证向定子线圈不间断地供水，监视水压、流量和电导率等参数在规定范围内。

利用自动水温调节器，以调节定子线圈冷却水进水温度，使之保持在规定范围内并基本稳定。

设置了离子交换器，用以提高进入定子线圈冷却水的水质。

系统的特点及功能简介如下：（1）采用冷却水通过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机。

（2）用水冷却器带走冷却水从定子线圈吸取的热量。

（3）系统中设有过滤器以除去水中的杂质。

（4）用分路式离子交换器对冷却水进行软化，控制其电导率。

（5）使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。

（6）具有定子线圈反冲洗功能，提高定子线圈冲洗效果。

（7）水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。

二、发电机定子冷却水系统的流程该冷却水系统自成为一个独立的封闭循环系统。

水泵从水箱中吸水后送入水冷器降温，然后经过过滤器除去机械杂质。

经流量孔板后分两路进入发电机定子线棒中的空导线和引线定子出线套管，冷却水由励端进入，由汽端流出，出水流回至水箱中，如此循环。

为了冲洗发电机内冷却管方便，还设有反冲洗管逆向流回至水箱。

三、系统设备组成及作用该系统的设备主要由定子冷却水箱、定子冷却水泵、定冷水冷却器、定子水滤网、离子交换器、导电度仪等及有关管道、流量控制开关、阀门组成。

1、定子冷却水箱：定冷水箱是定子水冷系统中的一个储水容器。

发电机出水管口伸入水箱内液面以下，可以消除发电机回水的汽化现象，回水中如含有微量氢气也可在水箱内释放，当箱内气体压力高于设计整定值时，安全阀自动排汽，水箱上装有水位控制开关和就地水位计，当水箱水位下降时，控制开关动作，自动向水箱内补水及对不正常水位发出报警。

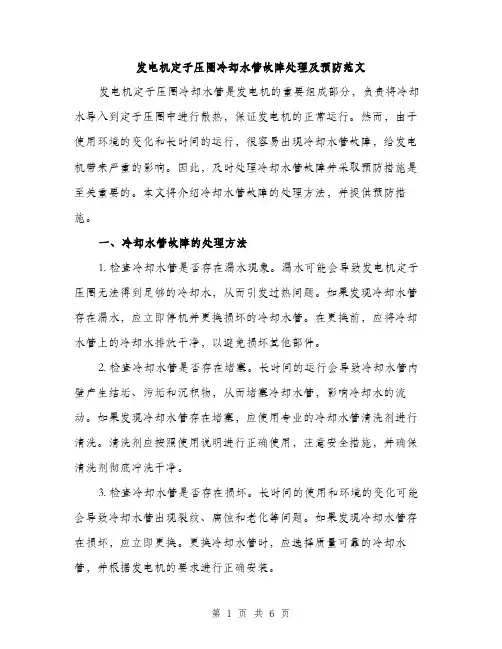

发电机定子压圈冷却水管故障处理及预防范文发电机定子压圈冷却水管是发电机的重要组成部分，负责将冷却水导入到定子压圈中进行散热，保证发电机的正常运行。

然而，由于使用环境的变化和长时间的运行，很容易出现冷却水管故障，给发电机带来严重的影响。

因此，及时处理冷却水管故障并采取预防措施是至关重要的。

本文将介绍冷却水管故障的处理方法，并提供预防措施。

一、冷却水管故障的处理方法1. 检查冷却水管是否存在漏水现象。

漏水可能会导致发电机定子压圈无法得到足够的冷却水，从而引发过热问题。

如果发现冷却水管存在漏水，应立即停机并更换损坏的冷却水管。

在更换前，应将冷却水管上的冷却水排放干净，以避免损坏其他部件。

2. 检查冷却水管是否存在堵塞。

长时间的运行会导致冷却水管内壁产生结垢、污垢和沉积物，从而堵塞冷却水管，影响冷却水的流动。

如果发现冷却水管存在堵塞，应使用专业的冷却水管清洗剂进行清洗。

清洗剂应按照使用说明进行正确使用，注意安全措施，并确保清洗剂彻底冲洗干净。

3. 检查冷却水管是否存在损坏。

长时间的使用和环境的变化可能会导致冷却水管出现裂纹、腐蚀和老化等问题。

如果发现冷却水管存在损坏，应立即更换。

更换冷却水管时，应选择质量可靠的冷却水管，并根据发电机的要求进行正确安装。

4. 检查冷却水管连接是否牢固。

震动和振动可能会使冷却水管连接松动，导致冷却水泄漏或无法正常流动。

定期检查冷却水管连接的紧固情况，并采取必要的措施，如重新紧固螺栓或添加密封剂，以确保冷却水管连接的牢固性。

5. 定期维护冷却水管。

定期维护冷却水管是预防故障的重要措施。

定期清洗冷却水管内部的污垢和沉积物，并及时更换老化严重的冷却水管，可以保证冷却水的流动畅通，避免故障发生。

二、冷却水管故障的预防措施1. 定期检查和维护冷却水管。

定期检查冷却水管的连接情况、漏水情况和损坏情况，并根据发现的问题及时修复。

同时，定期清洗冷却水管内部的污垢和沉积物，并更换老化严重的冷却水管。

西安热工研究院电站启动调试技术研究中心二 ○ ○ 五 年 五 月合同编号：TPRI/T8-CA-001-2005A 措施编号：TPRI/T8-MA-T015-2005A华能太仓电厂4号机组 发电机定子冷却水系统调试措施受控状态：受控文件受控号：编写：张亚夫审核：批准：目录1.编制目的2.编制依据3.调试质量目标4.系统及主要设备技术规范5.调试前应具备的条件6.调试步骤7.组织分工8.安全注意事项9.附录附录1 调试质量控制点附录2 调试前应具备的条件检查清单附录3 调试记录表1 编制目的1.1为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，制定本措施。

1.2 检查定子冷却水系统电气、热工保护联锁和信号装置，确认其动作可靠。

1.3 检查及设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。

2 编制依据2.1 《火电工程启动调试工作规定》 1996年5月2.2 《火力发电厂基本建设工程启动及竣工验收规程》2.3 《火电工程调整试运质量检验及评审标准》 1996年版2.4 《电力建设施工及验收技术规范》 (汽轮机机组篇) DL 5011-92 2.5 《热力系统图》华能太仓电厂2.6 《华能太仓电厂运行规程》2.7 《QFSN-600-2YHG型汽轮发电机使用说明书》哈尔滨电机厂有限责任公司3 调试质量目标符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。

专业调试人员、专业组长应按附录1（调试质量控制点）对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作顺利进行。

4 系统及主要设备技术规范华能太仓电厂4号机组配用哈尔滨电机厂有限责任公司生产的QFSN-600-2YHG型汽轮发电机（静止励磁）。

发电机采用水氢氢冷却方式，发电机定子绕组水冷却，定子冷却水首先从水系统进入发电机励端汇流管，然后经绝缘引水管分别进入上、下层定子线棒，再经汽端的绝缘回水汇流管，回到定子冷却水系统。

定子冷却水系统系统运行1、系统投运1.系统检查完毕，检修工作结束，工作票终结或收回，联锁及保护试验已合格。

2.定子冷却水箱补水水质合格后，定冷水箱补水至正常高水位。

3.定子冷却器冷却水系统投运正常。

4.控制电源、动力电源送电，仪表和报警装置投入。

5.检查系统各阀门位置正常。

6.发电机定子线圈的反冲洗，只能在机组停止时进行；机组启动前必须认真检查，使水冷系统切换为正常位置。

7.发电机正常投运前，应先对发电机进行气体置换，当风压至0.10MPa左右时，及时向定子线圈通水，并调整定子冷却水压始终比发电机内风压至少低0.035MPa以上。

8.检查定冷水泵进口门在开启位置，定冷水泵具备启动条件，启动定冷水泵，检查振动、声音、各轴承温度正常。

9.检查出口压力正常，逐渐开启定冷水泵出口阀，向系统充水，当定冷器、离子交换器、滤网放气阀见水时关闭放气阀，监视发电机定子进水压力320KPa左右，调整发电机入口水压正常运行时为0.196MPa，定子冷却水量为92t/h左右。

注意及时调整水箱保持水位正常。

10.检查系统运行正常后，另一台定冷水泵投备用。

11.联系化学化验定冷水箱水质，水质不合格进行换水。

12.发电机并列后，当发电机进口定子冷却水温度超过45℃时，投入定子水冷却器冷却水，13.控制发电机定子冷却水温度在45±3℃之间。

可投入内冷水自动调温阀。

2、运行维护维护：定冷水泵轴承油位正常，油质良好。

泵组在运行中若有明显的不正常异声，振动明显增大，应立即启动备用定冷泵，停用原运行泵。

机组正常运行时，应保持定冷水再生回路（离子交换器）运行。

化学定期化验水质，保证定冷水导电度在小于0.5us/cm范围内。

当离子交换器出口水导电度大于0.5μs／cm或离子交换器压损大于98KPa时，通知化学更换离子交换器树脂。

定冷水箱水位正常。

定冷水额定流量：1530 L／min。

定冷水进水温度：45±3 ℃。

发电机进水电导率：＜0.5μs／cm。

300MW机组发电机定子冷却水系统A级检修文件包1范围本检修文件包适用于300MW机组100-80-230型定子冷却泵及附属系统A级检修工作2本检修文件包涉及的文件、技术资料和图纸300MW机组100-80-230 型定子冷却泵设备技术标准300MW机组100-80-230 型定子冷却泵使用说明书300MW机组100-80-230 型定子冷却泵安装说明书及图纸3安全措施3.1严格执行《电业安全工作规程》。

3.2解体油泵前必须确认动力源已切断、系统可靠隔绝、泵体放水完毕等安全措施已经执行。

3.3拆开的管路、法兰等敞口部位要封闭好。

3.4起吊必须有专业人员指挥、监护，起吊重物前检查起重工器具是否符合载荷要求，起吊物件要绑扎牢固、起吊平稳。

3.5使用大锤时，严禁单手操作、严禁戴手套操作，使用前检查锤头的固定情况，防止飞出伤人。

3.6使用电动工器具必须配用漏电保护器。

3.7使用电动工器具必须带绝缘手套。

3.8高空作业应使用工具带、安全带或防坠器。

3.9检修现场严禁吸烟，一经发现严格处理。

3.10检修时所有工作人员要认真负责，杜绝带情绪和饮酒后作业。

3.11拆卸轴承时要防止损坏轴承及碰伤轴径。

3.12水泵回装时，认真检查泵内部无任何异物。

3.13每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况。

4备品备件准备15现场准备及工器具W15.2工作准备□在检修作业现场地面铺好胶皮，做好作业区的物理隔离。

□开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工□作内容及危险点的控制措施，掌握本作业检修文件包全部内容。

W25.3办理相关工作票□已办理工作票及开工手续,□检查验证工作票。

□对协作单位发出通知。

□工作人员的着装和安全用具应符合《安规》要求。

6检修工序3检修工艺流程图计划工日 工 艺 流 程1 134322至下次检修6.1 修前准备及检修内容□ 通知热工检修人员，拆去有关仪表和温度测点。

发电机定子压圈冷却水管故障处理及预防模版导言：发电机定子压圈冷却水管故障是发电机运行中常见的故障之一，若不及时处理和预防，会严重影响发电机的正常运行。

本文将介绍发电机定子压圈冷却水管故障的处理方法和预防措施。

一、故障处理方法1. 初步判断：如果发现发电机定子压圈冷却水管出现故障，首先需要停机检修，并对故障进行初步判断。

2. 排水及清洁：将发电机定子压圈冷却水管的水排放，然后使用清洁器具清除管道内的污垢和杂质，保证管道清洁。

3. 修复或更换：根据故障的具体情况，对受损的发电机定子压圈冷却水管进行修复或更换，确保其完好无损。

4. 测试与检验：在更换或修复完发电机定子压圈冷却水管后，进行测试与检验，确保管道安装牢固并通水畅通无阻。

5. 试运行：修复成功后，进行试运行，观察发电机定子压圈冷却水管是否正常工作，检查有无漏水等情况。

二、预防措施1. 定期检查：定期对发电机定子压圈冷却水管进行检查，发现问题及时处理，以防故障发生。

2. 清洁管道：定期清洗发电机定子压圈冷却水管，清除管道内的污垢和杂质，保持通畅。

3. 防止腐蚀：采取措施防止发电机定子压圈冷却水管的腐蚀，如使用防腐材料或涂层进行防护。

4. 加强维护：定期对发电机定子压圈冷却水管进行维护，修复磨损和老化部件，确保其功能完好。

5. 提高操作技能：提高操作人员的技能与知识，加强对发电机定子压圈冷却水管的操作和维护意识，降低故障发生的可能性。

三、总结发电机定子压圈冷却水管故障的处理和预防工作至关重要，只有在故障发生时及时处理，才能保证发电机的正常运行。

预防工作也同样重要，通过定期检查、清洁、防腐等措施，降低故障发生的概率。

只有全面提高操作人员的技能与知识，并加强对发电机定子压圈冷却水管的操作和维护意识，才能确保发电机的安全运行。

以上是发电机定子压圈冷却水管故障处理及预防的模版，希望对您有所帮助。

发电机定子压圈冷却水管故障处理及预防模版（二）发电机定子压圈冷却水管是发电机的重要组成部分，其故障可能会导致发电机工作异常甚至停机。

发电机定子冷却水调节系统的故障处理王洪明【摘要】发电机是电厂的重要设备,并且定子冷却水作为水氢型的大型汽轮发电机线棒的冷却源,对发电机的安全运行至关重要.文章根据学习和经验,针对发电机定子冷却水调节系统的故障进行分析,整合解决措施和办法.【期刊名称】《技术与市场》【年(卷),期】2012(019)004【总页数】1页(P120)【关键词】发电机;定子冷却水调节;故障;处理【作者】王洪明【作者单位】哈尔滨电机厂有限责任公司控制设备事业部,黑龙江哈尔滨150040【正文语种】中文0 引言发电机的冷却系统在电站中处于相当重要的地位，它影响着发电机的出力。

定子冷却水系统是利用低电导率的水经过定子绕组导线中的管孔进行循环，带走发电机连续运行所产生的热量，来冷却定子绕组，并把所带出的热量排入常规岛闭路冷却水系统。

发电机定子冷却水系统的作用是通过冷却水带走发电机定子线圈产生的热量，防止定子线圈超温。

及早发现和处理压圈冷却水支路的堵塞缺陷，有效保证各支路的安全可靠性，避免因冷却水支路堵塞缺陷扩大引发事故的发生。

1 发电机定子冷却水水质的要求采用定子水内冷的机组均附有定子线圈冷却水系统,它一般由下列部件组成:循环泵、冷却器、水箱、过滤器、离子交换混床、流量计、温度计及导电度表等。

由于该冷却系统不同于以往的双水内冷系统,有些电厂起初并没有意识到这一点,系统水质控制仍采用双水内冷系统的调节方式和控制标准,使有的机组发生了一些问题。

影响冷却水水质的主要因素是冷却水箱的密封型式。

一般来说，所有的制造厂对定子冷却水的水质要求是：低电导率，以避免放电；铜材基本无腐蚀，以防止空芯铜导线内部结垢，并尽可能减少运行维护费用。

为了满足上述要求，必须对定子冷却水水质进行处理。

为了保证低电导率，一般均采用二级除盐水作为补给水，并在系统中设有处理能力为2%～10%总流量的离子交换混床；为了减少铜材的腐蚀，还需对冷却水水质进行控制。

冷却水水箱密封形式的不同，水质控制方式也有所不同。

汽轮发电机绕组内部水系统检验方法及评定标准介绍范围:本标准规定了水冷绕组内部水系统密封性和流通性的试验项目、方法及质量评定的要求本标准适用于水冷却的汽轮发电机制造过程的检验,也适用用于机组的交接验收及大修过程的检验。

检验方法分类密封性试验:水压检漏法、气体检漏法:流通性试验:测水流量法、测测气流量法、标准块法、定子绕组发热试验法、热水流试验法。

常用试验方法的试验目的测水流量法:发电机定子冷却水系统安装完成后,通过超声波流量法测量定子线棒各绝缘引水管的水流量。

热水流试验法:检验发电机定子冷却水系统的任一部分有无发生严重的水流堵塞现象.试验前必须具备的条件试验时定子内冷却水系统安装调试完成,并经验收合格本试验是在定子内冷却水系统在闭式循环的条件下进行:发电机定子上层线棒出水口温度已能在DCS上正常显示发电机定子下层线棒出水口温度已能在DCS上正常显示发电机定子线圈槽内层间温度已能在DCS上正常显示以上各点温度能在DCS中可以同时做趋势曲线记录并打印测试范围发电机定子线棒冷却水管流量发电机定子上层线棒出水口温度发电机定子下层线棒出水口温度发电机定子线圈槽内层间温度试验方法超声波流量法测定子内冷却水系统流量:发电机内冷水系统(正常运行时全套设备)测量精度、测量管径范围、测量介质满足要求的超声波流量计试验方法1、向发电机内冷水箱注满符合要求的内冷水2、启动内冷水泵:按照发电机定子内冷水入口压力,检测过程中维持内冷水系统闭式循环进行3、用超声流量计对内冷水总励端全部的定子线棒定子引线、出线套管的冷却水流量逐条的进行测量。

4、按被检件编号或名称进行流量数值的记录;5、按定子线棒、定子引引线、出线套管分类计算平均流量并计算出各被检件与对应平均流量的相对差值评定要求1、定子线棒:不超过整台线棒内冷水流量平均值的-15%,对超标的应在汽端对相关线棒内冷水流量进行检测,综合判断被测线棒内冷水流通状况。

2、定子引线:不超过整台引线内冷水流量平均值的-15%。

4号发电机定冷水系统检修冲洗方案编写：会审：审核：批准：目录1．检修项目概况2．采取的措施及工作内容3．检修工作安排4．检修注意事项及安全措施4号发电机定冷水系统检修冲洗方案一、检修项目概况3、4号发电机从2007年开始出现定冷水流量下降，发电机个别线圈温度偏高，引起整体线圈温差偏大，同时也伴随线圈出水温差大的现象，经过停机检修及长时间反冲洗后，流量会有明显的提高，但随时间的延长又会慢慢变小。

进入7月份以来，4号发电机线棒出水温度有多点超过70℃（主要是第#34、42、36、33点），最大温差达10℃以上，发电机线棒温度也有个别槽存在偏高现象，且定冷水流量持续下降，最低时已下降至75t/h（压力0.38MPa），定冷水变流量扰动后，发电机线棒出水温度效果不是很明显，定冷水流量上升不大，扰动周期越来越短。

经过几年来的处理，发电机定冷水系统内存在较大异物的可能性已经很低，但定冷水流量仍然偏低，说明系统内部的确有某种形式的堵塞。

结合最近对北仑电厂、兰溪电厂、邹县电厂的收资情况，利用本次机组调停检修的机会，对4号发电机定冷水系统进行必要的完善、改造工作，同时停机后进行加碱反冲洗，争取将水系统的流量恢复正常，特编制本检修方案。

二、采取的措施及工作内容在经过前几次检修处理后，4号发电机定子线圈仍存在温差大和定冷水流量偏低的问题，针对目前这种现状，结合本次机组调停消缺工作的安排，本专业主要安排定冷水系统进行以下检修和系统局部改造工作：1. 停机后立即采取反冲洗方法，在反冲洗时定期打开发电机进出水线圈底部的排污阀，增加排污次数（每班至少排污两次，每次不少于2分钟），反冲洗时间为1天。

反冲洗期间每隔2小时对定冷水导电度进行抄表记录。

2. 反冲洗结束后定冷水系统停运，将水箱顶部排空管等与外界连通的接口处加装堵板，然后对定冷水系统进行静态注水检查定冷水箱封闭严密，确认无泄漏后放水至正常运行水位，按反冲洗方式投运定冷水系统，离子交换器保持正常投运状态。

发电机断水保护试验方案
一、适用范围
适用于大唐渭河热电厂机组检修完毕启动前发电机断水保护试验。

二、编写依据
1.制造厂家技术资料。

2.《火力发电厂热工自动化系统检修运行维护规程》
3.《火力发电厂热工自动化系统可靠性评估技术导则》
4.《大唐渭河热电厂热控保护连锁逻辑及保护定值清册》
三、试验目的
测试热工信号回路正确，发电机断水保护报警、动作正确。

四、试验条件
1.发电机定子冷却水系统检修完毕，具备投入条件。

2.发电机定子冷却水泵送电，具备启动条件。

3.定子冷却水旁路门送电，切遥控。

五、试验措施
(一) 组织措施
试验由运行人员配合热控人员共同完成，热控人员对试验过程和结果进行记录。

(二) 安全技术措施
1.试验严格按照试验方案要求进行，对试验中出现的问题做好事故预控。

2.试验前开具相应工作票。

六、试验项目和方法
1.运行人员启动一台发电机定子冷却水泵，关闭旁路门。

2.投入发电机保护，逐渐调节发电机定子冷却水进水流量。

3.发电机定子冷却水进出水差压低于26.4kpa时应报警，发电机定子冷却水进出水差压低于
16.8kpa，延时10s后保护应动作。

4.停止发电机定期冷却水泵，记录试验情况。

发电机断水保护试验操作记录卡编号：审核：。
