定子冷却水系统

定子冷却水系统系统运行1、系统投运1.系统检查完毕，检修工作结束，工作票终结或收回，联锁及保护试验已合格。

2.定子冷却水箱补水水质合格后，定冷水箱补水至正常高水位。

3.定子冷却器冷却水系统投运正常。

4.控制电源、动力电源送电，仪表和报警装置投入。

5.检查系统各阀门位置正常。

6.发电机定子线圈的反冲洗，只能在机组停止时进行；机组启动前必须认真检查，使水冷系统切换为正常位置。

7.发电机正常投运前，应先对发电机进行气体置换，当风压至0.10MPa左右时，及时向定子线圈通水，并调整定子冷却水压始终比发电机内风压至少低0.035MPa以上。

8.检查定冷水泵进口门在开启位置，定冷水泵具备启动条件，启动定冷水泵，检查振动、声音、各轴承温度正常。

9.检查出口压力正常，逐渐开启定冷水泵出口阀，向系统充水，当定冷器、离子交换器、滤网放气阀见水时关闭放气阀，监视发电机定子进水压力320KPa左右，调整发电机入口水压正常运行时为0.196MPa，定子冷却水量为92t/h左右。

注意及时调整水箱保持水位正常。

10.检查系统运行正常后，另一台定冷水泵投备用。

11.联系化学化验定冷水箱水质，水质不合格进行换水。

12.发电机并列后，当发电机进口定子冷却水温度超过45℃时，投入定子水冷却器冷却水，13.控制发电机定子冷却水温度在45±3℃之间。

可投入内冷水自动调温阀。

2、运行维护维护：定冷水泵轴承油位正常，油质良好。

泵组在运行中若有明显的不正常异声，振动明显增大，应立即启动备用定冷泵，停用原运行泵。

机组正常运行时，应保持定冷水再生回路（离子交换器）运行。

化学定期化验水质，保证定冷水导电度在小于0.5us/cm范围内。

当离子交换器出口水导电度大于0.5μs／cm或离子交换器压损大于98KPa时，通知化学更换离子交换器树脂。

定冷水箱水位正常。

定冷水额定流量：1530 L／min。

定冷水进水温度：45±3 ℃。

发电机进水电导率：＜0.5μs／cm。

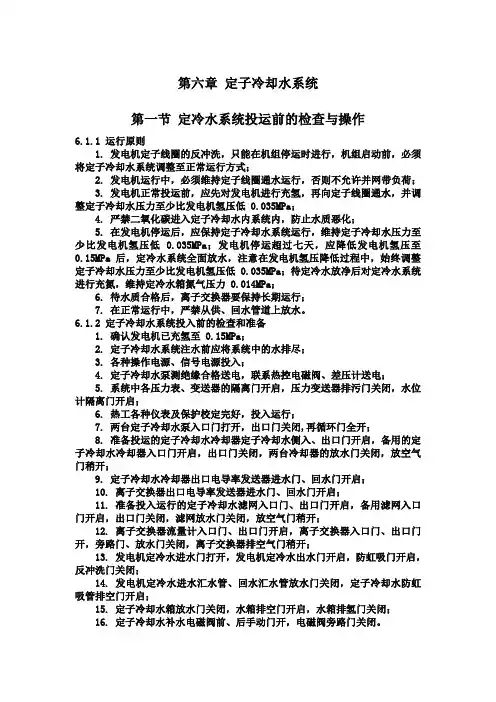

第六章定子冷却水系统第一节定冷水系统投运前的检查与操作6.1.1 运行原则1. 发电机定子线圈的反冲洗，只能在机组停运时进行，机组启动前，必须将定子冷却水系统调整至正常运行方式；2. 发电机运行中，必须维持定子线圈通水运行，否则不允许并网带负荷；3. 发电机正常投运前，应先对发电机进行充氢，再向定子线圈通水，并调整定子冷却水压力至少比发电机氢压低 0.035MPa；4. 严禁二氧化碳进入定子冷却水内系统内，防止水质恶化；5. 在发电机停运后，应保持定子冷却水系统运行，维持定子冷却水压力至少比发电机氢压低 0.035MPa；发电机停运超过七天，应降低发电机氢压至0.15MPa 后，定冷水系统全面放水，注意在发电机氢压降低过程中，始终调整定子冷却水压力至少比发电机氢压低 0.035MPa；待定冷水放净后对定冷水系统进行充氮，维持定冷水箱氮气压力 0.014MPa；6. 待水质合格后，离子交换器要保持长期运行；7. 在正常运行中，严禁从供、回水管道上放水。

6.1.2 定子冷却水系统投入前的检查和准备1. 确认发电机已充氢至 0.15MPa；2. 定子冷却水系统注水前应将系统中的水排尽；3. 各种操作电源、信号电源投入；4. 定子冷却水泵测绝缘合格送电，联系热控电磁阀、差压计送电；5. 系统中各压力表、变送器的隔离门开启，压力变送器排污门关闭，水位计隔离门开启；6. 热工各种仪表及保护校定完好，投入运行；7. 两台定子冷却水泵入口门打开，出口门关闭,再循环门全开；8. 准备投运的定子冷却水冷却器定子冷却水侧入、出口门开启，备用的定子冷却水冷却器入口门开启，出口门关闭，两台冷却器的放水门关闭，放空气门稍开；9. 定子冷却水冷却器出口电导率发送器进水门、回水门开启；10. 离子交换器出口电导率发送器进水门、回水门开启；11. 准备投入运行的定子冷却水滤网入口门、出口门开启，备用滤网入口门开启，出口门关闭，滤网放水门关闭，放空气门稍开；12. 离子交换器流量计入口门、出口门开启，离子交换器入口门、出口门开，旁路门、放水门关闭，离子交换器排空气门稍开；13. 发电机定冷水进水门打开，发电机定冷水出水门开启，防虹吸门开启，反冲洗门关闭；14. 发电机定冷水进水汇水管、回水汇水管放水门关闭，定子冷却水防虹吸管排空门开启；15. 定子冷却水箱放水门关闭，水箱排空门开启，水箱排氢门关闭；16. 定子冷却水补水电磁阀前、后手动门开，电磁阀旁路门关闭。

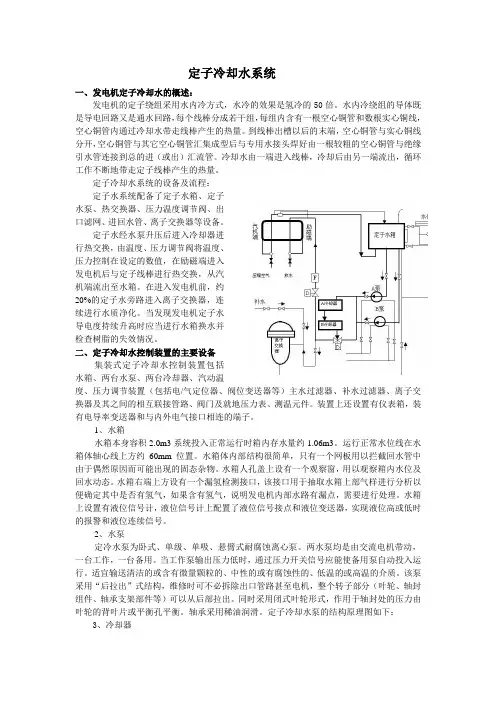

定子冷却水系统一、发电机定子冷却水的概述：发电机的定子绕组采用水内冷方式，水冷的效果是氢冷的50倍。

水内冷绕组的导体既是导电回路又是通水回路，每个线棒分成若干组，每组内含有一根空心铜管和数根实心铜线，空心铜管内通过冷却水带走线棒产生的热量。

到线棒出槽以后的末端，空心铜管与实心铜线分开，空心铜管与其它空心铜管汇集成型后与专用水接头焊好由一根较粗的空心铜管与绝缘引水管连接到总的进（或出）汇流管。

冷却水由一端进入线棒，冷却后由另一端流出，循环工作不断地带走定子线棒产生的热量。

定子冷却水系统的设备及流程：定子水系统配备了定子水箱、定子Array水泵、热交换器、压力温度调节阀、出口滤网、进回水管、离子交换器等设备。

定子水经水泵升压后进入冷却器进行热交换，由温度、压力调节阀将温度、压力控制在设定的数值，在励磁端进入发电机后与定子线棒进行热交换，从汽机端流出至水箱。

在进入发电机前，约20%的定子水旁路进入离子交换器，连续进行水质净化。

当发现发电机定子水导电度持续升高时应当进行水箱换水并检查树脂的失效情况。

二、定子冷却水控制装置的主要设备集装式定子冷却水控制装置包括水箱、两台水泵、两台冷却器、汽动温度、压力调节装置（包括电/气定位器、阀位变送器等）主水过滤器、补水过滤器、离子交换器及其之间的相互联接管路、阀门及就地压力表、测温元件。

装置上还设置有仪表箱，装有电导率变送器和与内外电气接口相连的端子。

1、水箱水箱本身容积2.0m3系统投入正常运行时箱内存水量约1.06m3。

运行正常水位线在水箱体轴心线上方约60mm位置。

水箱体内部结构很简单，只有一个网板用以拦截回水管中由于偶然原因而可能出现的固态杂物。

水箱人孔盖上设有一个观察窗，用以观察箱内水位及回水动态。

水箱右端上方设有一个漏氢检测接口，该接口用于抽取水箱上部气样进行分析以便确定其中是否有氢气，如果含有氢气，说明发电机内部水路有漏点，需要进行处理。

水箱上设置有液位信号计，液位信号计上配置了液位信号接点和液位变送器，实现液位高或低时的报警和液位连续信号。

定子冷却水系统的工作原理

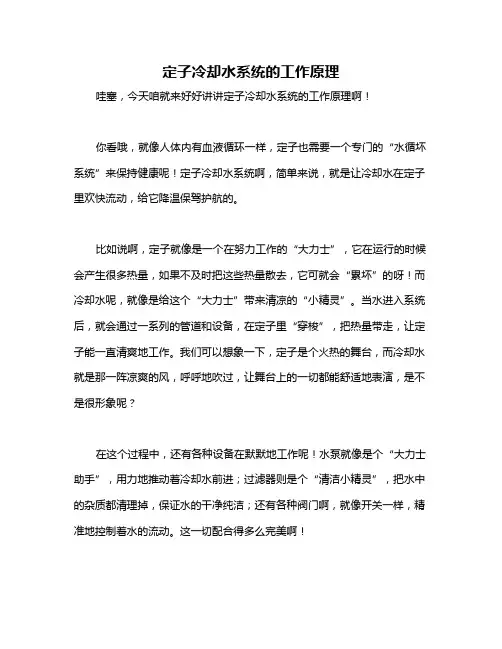

哇塞，今天咱就来好好讲讲定子冷却水系统的工作原理啊！
你看哦，就像人体内有血液循环一样，定子也需要一个专门的“水循坏系统”来保持健康呢！定子冷却水系统啊，简单来说，就是让冷却水在定子里欢快流动，给它降温保驾护航的。

比如说啊，定子就像是一个在努力工作的“大力士”，它在运行的时候会产生很多热量，如果不及时把这些热量散去，它可就会“累坏”的呀！而冷却水呢，就像是给这个“大力士”带来清凉的“小精灵”。

当水进入系统后，就会通过一系列的管道和设备，在定子里“穿梭”，把热量带走，让定子能一直清爽地工作。

我们可以想象一下，定子是个火热的舞台，而冷却水就是那一阵凉爽的风，呼呼地吹过，让舞台上的一切都能舒适地表演，是不是很形象呢？
在这个过程中，还有各种设备在默默地工作呢！水泵就像是个“大力士助手”，用力地推动着冷却水前进；过滤器则是个“清洁小精灵”，把水中的杂质都清理掉，保证水的干净纯洁；还有各种阀门啊，就像开关一样，精准地控制着水的流动。

这一切配合得多么完美啊！
哎呀，定子冷却水系统可真是太重要啦！没有它，定子可就没法好好工作啦！所以啊，我们一定要好好了解它、爱护它呀！你说是不是呢？。

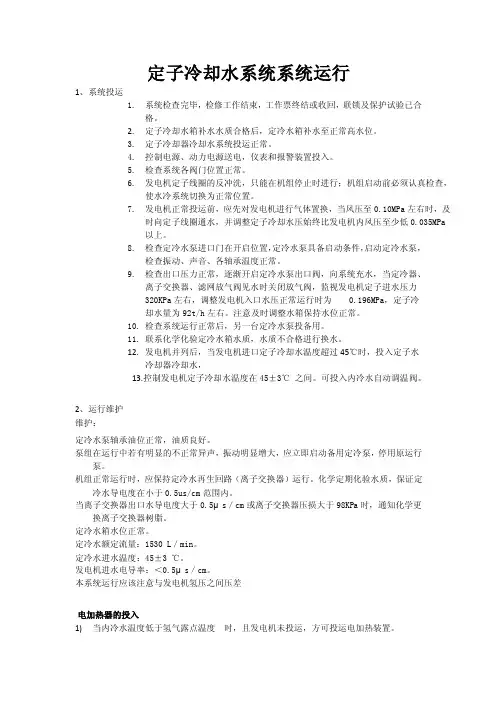

定子冷却水系统系统运行1、系统投运1.系统检查完毕，检修工作结束，工作票终结或收回，联锁及保护试验已合格。

2.定子冷却水箱补水水质合格后，定冷水箱补水至正常高水位。

3.定子冷却器冷却水系统投运正常。

4.控制电源、动力电源送电，仪表和报警装置投入。

5.检查系统各阀门位置正常。

6.发电机定子线圈的反冲洗，只能在机组停止时进行；机组启动前必须认真检查，使水冷系统切换为正常位置。

7.发电机正常投运前，应先对发电机进行气体置换，当风压至0.10MPa左右时，及时向定子线圈通水，并调整定子冷却水压始终比发电机内风压至少低0.035MPa以上。

8.检查定冷水泵进口门在开启位置，定冷水泵具备启动条件，启动定冷水泵，检查振动、声音、各轴承温度正常。

9.检查出口压力正常，逐渐开启定冷水泵出口阀，向系统充水，当定冷器、离子交换器、滤网放气阀见水时关闭放气阀，监视发电机定子进水压力320KPa左右，调整发电机入口水压正常运行时为0.196MPa，定子冷却水量为92t/h左右。

注意及时调整水箱保持水位正常。

10.检查系统运行正常后，另一台定冷水泵投备用。

11.联系化学化验定冷水箱水质，水质不合格进行换水。

12.发电机并列后，当发电机进口定子冷却水温度超过45℃时，投入定子水冷却器冷却水，13.控制发电机定子冷却水温度在45±3℃之间。

可投入内冷水自动调温阀。

2、运行维护维护：定冷水泵轴承油位正常，油质良好。

泵组在运行中若有明显的不正常异声，振动明显增大，应立即启动备用定冷泵，停用原运行泵。

机组正常运行时，应保持定冷水再生回路（离子交换器）运行。

化学定期化验水质，保证定冷水导电度在小于0.5us/cm范围内。

当离子交换器出口水导电度大于0.5μs／cm或离子交换器压损大于98KPa时，通知化学更换离子交换器树脂。

定冷水箱水位正常。

定冷水额定流量：1530 L／min。

定冷水进水温度：45±3 ℃。

发电机进水电导率：＜0.5μs／cm。

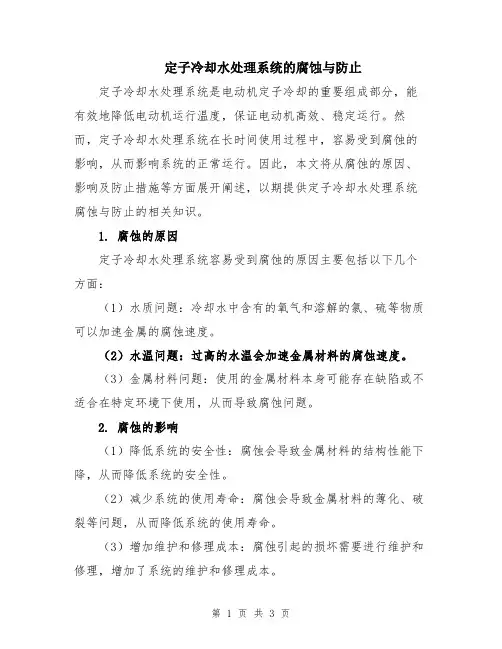

定子冷却水处理系统的腐蚀与防止定子冷却水处理系统是电动机定子冷却的重要组成部分，能有效地降低电动机运行温度，保证电动机高效、稳定运行。

然而，定子冷却水处理系统在长时间使用过程中，容易受到腐蚀的影响，从而影响系统的正常运行。

因此，本文将从腐蚀的原因、影响及防止措施等方面展开阐述，以期提供定子冷却水处理系统腐蚀与防止的相关知识。

1. 腐蚀的原因定子冷却水处理系统容易受到腐蚀的原因主要包括以下几个方面：（1）水质问题：冷却水中含有的氧气和溶解的氯、硫等物质可以加速金属的腐蚀速度。

（2）水温问题：过高的水温会加速金属材料的腐蚀速度。

（3）金属材料问题：使用的金属材料本身可能存在缺陷或不适合在特定环境下使用，从而导致腐蚀问题。

2. 腐蚀的影响（1）降低系统的安全性：腐蚀会导致金属材料的结构性能下降，从而降低系统的安全性。

（2）减少系统的使用寿命：腐蚀会导致金属材料的薄化、破裂等问题，从而降低系统的使用寿命。

（3）增加维护和修理成本：腐蚀引起的损坏需要进行维护和修理，增加了系统的维护和修理成本。

（4）影响系统的运行效率：腐蚀引起的污染、阻塞等问题会影响定子冷却水处理系统的运行效率，降低电动机的运行效率。

3. 防止腐蚀的措施为了防止定子冷却水处理系统的腐蚀问题，可以采取以下措施：（1）选择合适的金属材料：根据系统的使用环境和水质情况选择合适的金属材料，确保其耐腐蚀性能。

（2）控制水质和水温：定期检测和调整冷却水的pH值、氧气含量、硬度等指标，合理控制水温，避免过高或过低的温度对金属材料产生腐蚀作用。

（3）加装防腐蚀剂：在定子冷却水中添加适量的防腐蚀剂，能够形成一层保护膜，降低金属材料的腐蚀速度。

（4）定期清洗和维护：定期清洗定子冷却水处理系统，清除其中的污染物和沉积物，保持系统的正常运行。

（5）安装过滤器和阻隔装置：安装过滤器和阻隔装置能够阻止杂质和固体颗粒进入系统，减少对金属材料的腐蚀作用。

（6）加强监测和维修：定期对定子冷却水处理系统进行监测和维修，及时发现和处理腐蚀问题，避免进一步的损害。

定子冷却水系统一、定子冷却水系统相关介绍1、定子：定子是电机静止不动的部分。

定子由定子铁芯、定子绕组和机座三部分组成。

定子的主要作用是产生旋转磁场。

2、发电的冷却方式：国内外大容量发电机组采用的冷却方式主要有三种：全氢内冷方式，定子绕组水冷转子及铁芯氢冷却方式（水氢氢），双水内冷却方式（水水空）。

国峰煤电机组采用水氢氢冷却方式。

3、区别于空气冷却，发电机采用氢气冷却的优缺点：优点：（1）氢气密度小，大大降低了发电机风扇和通风系统等的摩擦损耗，提高了发电机的效率；（2）氢气传热系数大，导热能力强，可提高发电机的单机容量和缩小发电机的体积；（3）氢气的绝缘性能好，电离现象微弱，可以延长线圈的使用寿命；（4）由于氢气密度小，且采用密闭循环系统后，可使机组噪音大大减小。

缺点：氢气属于易燃易爆物质。

4、发电机定子采用水冷的原因:水冷的效果是氢冷的50倍,定子铁心和转子绕组内部有通风道，采用氢气冷却，若转子、定子铁芯采用水冷，设备较为复杂，制造工艺上较困难。

水内冷绕组的导体既是导电回路又是通水回路，定子绕组内部的空心导体里通水，水带走发电机运行过程中产生的热量，实现冷却的作用。

二、定子冷却水系统的作用运行中的发电机定子绕组产生的热量和发电机的输出功率有着密切的关系，发电机的输出功率越大，其发热量也越多。

定子绕组温度过高，会影响其内部的绝缘。

为了保证机组的安全运行，大容量发电机组都设置有发电机定子冷却装置，用来带走发电机运行中产生的热量。

对于水内冷发电机组，就是利用定子冷却水来带走发电机运行中产生的热量。

三、定子冷却水系统流程：定子冷却水系统是汽轮发电机控制系统中一个独立的回路。

定子冷却水从水箱出来，经过冷却水泵和冷却器后及滤网，通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过绝缘水管流入定子线棒中的空心导线，然后从线圈另一端经绝缘水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。

汽轮机介绍之发电机定子水冷系统发电机定子水冷系统是汽轮机中一种常见的冷却方法。

汽轮机是一种将燃料化学能转化为机械能，并通过发电机将机械能转化为电能的设备。

而汽轮机的运行会产生大量热能，如果不采取有效的冷却措施，会导致设备过热而发生故障甚至损坏。

汽轮机中的发电机定子是主要的发电部件之一、它由绕组和铁芯组成。

绕组中存在许多高温的电流，这会导致绕组受热。

如果不及时降温，绕组就会过热，影响定子的工作效果。

此时，发电机定子水冷系统就能够发挥作用。

发电机定子水冷系统的主要组成部分包括冷却水箱、水泵、水冷却器、水管和阀门等。

冷却水箱是存储冷却水的地方，它通常安装在发电机的底座上。

水泵负责将冷却水从冷却水箱中抽出，并通过水管输送到发电机定子的绕组上。

冷却水在绕组降温后再通过水管和阀门回流到冷却水箱中，形成一个循环系统。

发电机定子水冷系统的工作原理是利用冷却水对发电机定子进行降温。

冷却水经过水泵的抽吸作用进入发电机定子绕组，然后通过内部的水冷却器和绕组之间的散热板进行热量交换，将绕组中的热能带走。

冷却水在散热板上被加热后，再通过水管和阀门回流到冷却水箱中，形成冷却循环。

发电机定子水冷系统的好处主要体现在以下几个方面：1.提高发电机的散热效率：通过水冷却器对绕组进行降温，有效地提高了散热效果。

相比较其他的冷却方法，水冷却系统的散热性能更好。

2.增强发电机的耐热性：发电机定子水冷系统能够在高温环境下工作，避免了绕组的过热和损坏。

3.延长设备的使用寿命：通过及时降温，使绕组始终处于适宜的工作温度范围内，延长发电机的使用寿命。

4.提高设备的可靠性：发电机定子水冷系统能够减少发电机因过热而引起的故障，提高了设备的可靠性。

除了上述的优点，发电机定子水冷系统还存在一些需要注意的方面。

首先，冷却水的循环需要能够保持稳定，避免出现漏水或堵塞等问题。

其次，定期对冷却水进行检查、清洗和更换是必要的，以防止水质污染或水垢积累。

最后，系统的安全设计和保护措施也是重要的，以防止水冷却器或水管出现破裂或泄漏等情况。

定子冷却水系统一、定子冷却水系统简介发电机定冷水系统的作用是向发电机的定子线圈和引出线不间断的提供冷却水，冷却水采用闭式循环，水源引自合格的除盐水，定子水系统必须有很高的工作可靠性，确保长期稳定运行，冷却水水不但不能含有机械杂质，而且对导电度、含氧量等指标也有很高的要求，否则就会对发电机的安全带来极大的隐患。

二、定子水系统的组成内冷水系统由水箱、水泵、冷却器、滤网、离子交换器、电导率计等组成，系统配有两台冷却水泵，正常一台运行，一台备用。

为保证水质防止空气漏入水箱，配有一套水箱充氮系统，从水箱上部充入一定压力的氮气，其压力值过高时由安全门排出。

图1定子冷却水系统三、定子水系统工作原理定子冷却水系统采用闭式循环方式，通过定子水泵使连续的高纯水流通过定子线圈空心导线，带走线圈损耗。

进入发电机定子的水引自凝结水或闭冷水系统，补入水箱的除盐水通过电磁阀、过滤器，最后进入水箱。

开机前管道、阀门、集装所有元件和设备要多次冲洗排污直至水质取样化验。

然后经过定子水泵升压送入冷却器、滤网，再进入发电机定子线圈的汇流管，将发电机定子线圈的热量带出来再回到水箱，完成一个闭式循环。

为了维持冷却水的水质，将进入发电机总水量5～10%的水不断经过离子交换器进行处理，然后回到定子水箱。

四、定子水系统的主要设备（一）水泵两台交流电动离心水泵，一台工作，一台备用，在每台泵的进出口管路上装有压差开关，当工作泵故障时通过压差将备用泵自动投入运行，备用泵出口门常开。

每台泵的出口装有逆止阀，并设有再循环，用来调整水压和流量。

图2定冷泵(二）冷却装置冷却装置由两台并联的管式冷水器组成，冷却水由开冷水系统提供。

两台冷却器彼此独立运行，一台运行，一台备用。

平时运行中靠增减冷却水量来调整定子水的温度，保证冷却器出口定子水温在40 ～50℃。

图3定冷水冷却器图4离子交换器（三）离子交换器离子交换器由不锈钢制造，软化水的处理是由装在主回路上的离子交换器来完成的。
