(整理)垂直燃烧测试仪操作作业指导书.

期
4.13.4当按下按钮“余燃停止”时,余燃定时器自动结束计时
4.14计数器的时间继电器的设置和预置方式
4.14.1计数器设置和预置:(详细请阅览计数器说明书,请不要随意更改内部参数)
4.14.2时间设置:按<向左箭头选择位数,再按▲向上或▼向下选择所需个数即可。

5.注意事项
5.1使用不同气体时,因气体的压力大小不同,从而影响点火效果,此时,须调节燃烧座底下的
气压调节阀的控制量,同时与气体流量调节开关配合调整,以得到标准火焰。

5.2该设备的夹具、本生灯的移动部份都是用直线轴承承载,因此,轴承杆要求保持清洁,并定
期用带有机油的擦布去擦,以使得直线轴承正常工作,移动自如;
5.3实验结束后扭紧液化气罐安全气阀,待气管内的残留气体用完后,才能最后关闭电源。

6.示意图
燃烧区：定位夹具及点火头
计数区及时
间设置区
控制区：开关，
前进，返回，
上升，下降，
点火，电源
燃气压
力调节
燃气压
力观察
表
燃气流
量调节
燃气流量
观察表。

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。

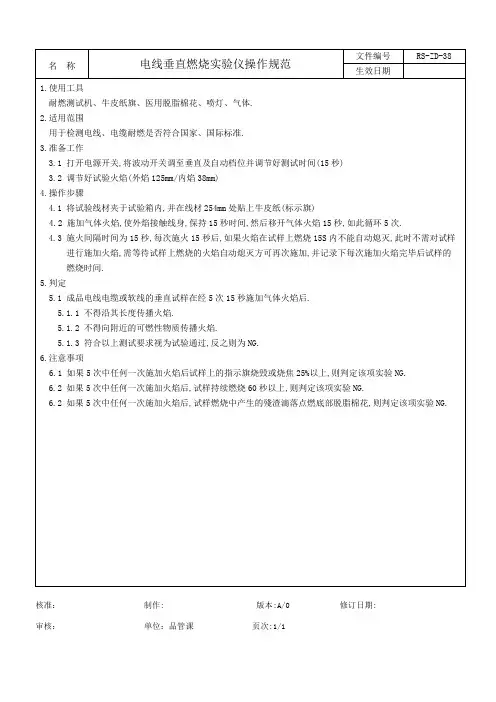

名称电线垂直燃烧实验仪操作规范文件编号RS-ZD-38 生效日期
1.使用工具
耐燃测试机、牛皮纸旗、医用脱脂棉花、喷灯、气体.
2.适用范围
用于检测电线、电缆耐燃是否符合国家、国际标准.
3.准备工作
3.1 打开电源开关,将波动开关调至垂直及自动档位并调节好测试时间(15秒)
3.2 调节好试验火焰(外焰125mm/内焰38mm)
4.操作步骤
4.1 将试验线材夹于试验箱内,并在线材254mm处贴上牛皮纸(标示旗)
4.2 施加气体火焰,使外焰接触线身,保持15秒时间,然后移开气体火焰15秒,如此循环5次.
4.3 施火间隔时间为15秒,每次施火15秒后,如果火焰在试样上燃烧15S内不能自动熄灭,此时不需对试样
进行施加火焰,需等待试样上燃烧的火焰自动熄灭方可再次施加,并记录下每次施加火焰完毕后试样的燃烧时间.
5.判定
5.1 成品电线电缆或软线的垂直试样在经5次15秒施加气体火焰后.
5.1.1 不得沿其长度传播火焰.
5.1.2 不得向附近的可燃性物质传播火焰.
5.1.3 符合以上测试要求视为试验通过,反之则为NG.
6.注意事项
6.1 如果5次中任何一次施加火焰后试样上的指示旗烧毁或烧焦25%以上,则判定该项实验NG.
6.2 如果5次中任何一次施加火焰后,试样持续燃烧60秒以上,则判定该项实验NG.
6.2 如果5次中任何一次施加火焰后,试样燃烧中产生的殘渣滴落点燃底部脱脂棉花,则判定该项实验NG.
核准：制作: 版本:A/0 修订日期:
审核：单位：品管课页次:1/1。

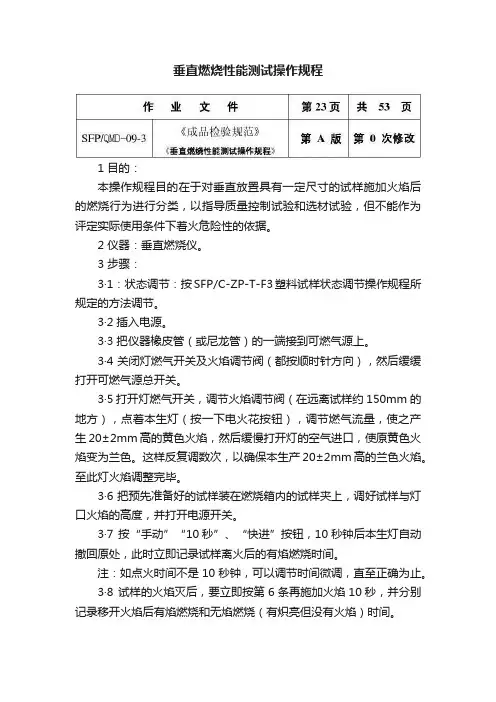

垂直燃烧性能测试操作规程1 目的：本操作规程目的在于对垂直放置具有一定尺寸的试样施加火焰后的燃烧行为进行分类，以指导质量控制试验和选材试验，但不能作为评定实际使用条件下着火危险性的依据。

2 仪器：垂直燃烧仪。

3 步骤：3·1：状态调节：按SFP/C-ZP-T-F3塑料试样状态调节操作规程所规定的方法调节。

3·2 插入电源。

3·3 把仪器橡皮管（或尼龙管）的一端接到可燃气源上。

3·4 关闭灯燃气开关及火焰调节阀（都按顺时针方向），然后缓缓打开可燃气源总开关。

3·5 打开灯燃气开关，调节火焰调节阀（在远离试样约150mm的地方），点着本生灯（按一下电火花按钮），调节燃气流量，使之产生20±2mm高的黄色火焰，然后缓慢打开灯的空气进口，使原黄色火焰变为兰色。

这样反复调数次，以确保本生产20±2mm高的兰色火焰。

至此灯火焰调整完毕。

3·6 把预先准备好的试样装在燃烧箱内的试样夹上，调好试样与灯口火焰的高度，并打开电源开关。

3·7 按“手动”“10秒”、“快进”按钮，10秒钟后本生灯自动撤回原处，此时立即记录试样离火后的有焰燃烧时间。

注：如点火时间不是10秒钟，可以调节时间微调，直至正确为止。

3·8 试样的火焰灭后，要立即按第6条再施加火焰10秒，并分别记录移开火焰后有焰燃烧和无焰燃烧（有炽亮但没有火焰）时间。

4 结果评价：4·1 将材料的燃烧性按下表规定分为FV-0;FV-1;FV-2三级（见下表）。

4·2 如果每组5个试样施加10次火焰后，总的有焰燃烧时间不超过50秒或250秒，则允许有一次施加火焰后有焰燃烧时间超地10秒或30秒。

4·3 如果一个组5个试样中有1个不符合表中要求，应再取一组试样进行试验，第二组的5个试样应全部符合要求。

4·4 如果第二组中的仍有一个试样不符合表中相应的要求，则以两组中数字最大的级别作为该材料级别。

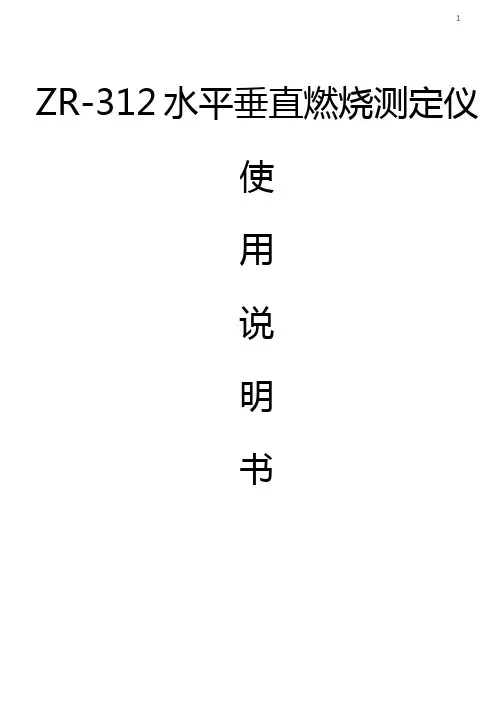

ZR-312水平垂直燃烧测定仪使用说明书使用前注意事项1、仪器及燃气瓶存放处要严禁烟火，杜绝火种，及时熄灭试验后仍在阴燃的试样。

应设置二氧化碳等灭火器材。

2、在开机前需认真检查燃气管路，严禁燃气泄漏。

3、操作人员应具备防护服、防护手套，以免手被刺伤或烫伤。

4、工作间应装有排气风扇，以备试验后立即排除有害气体，更换新鲜空气。

5、试验结束，应先关闭燃气源，待管内燃气燃尽后，再关闭电源。

6、仪器务必具有良好接地线！一、主要用途本仪器主要用于塑料和非金属材料水平或垂直方向燃烧性能的测定。

主要测试项目分为线性燃烧速率、余焰/余辉时间以及试样的燃烧长度的测定，以试验后的结果来判定材料的阻燃等级。

测试原理：将长方形条状试样的一端固定在水平或垂直夹具上，其另一端暴露在规定的试验火焰中，通过测量线性燃烧速率，评价试样的水平燃烧行为；通过测量其余焰和余辉时间、燃烧的范围和燃烧颗粒滴落情况，评价试样的垂直燃烧行为。

二、仪器技术指标●火焰高度可调节●样夹水平、垂直方向均可自由滑动●计时装置：0 ～99H99M99S00●工作电源：AC220V 50Hz 100W三、适用标准国家标准：GB/T2408—2008塑料燃烧性能的测定水平法和垂直法四、面板按钮说明施焰时间——火焰施加在试样上的时间余焰时间——记录“引燃源移去后，在规定条件下材料的持续火焰”时间余辉时间——记录“火焰终止后，或者没有产生火焰时，移去引燃源后，在规定的试验条件下，材料的持续辉光”时间计时/停止——按一下对应的计时器开始计时，再按一下，对应的计时器停止计时复位——按一下，计时器计时全部归零风机开关——控制仪器上方风机的开关电源开关——控制仪器的通断电五、试验前准备工作取样应按照产品标准或GB/T2408-2008进行条状试样尺寸应为：长125mm±5mm，宽13±0.5mm，而厚度通常应提供材料的最小和最大厚度，但厚度不应超过13mm。

垂直燃烧性测试仪可对本生喷灯实现精确控制，为其提供准确和可重复的火焰冲击。

AGC包括电子气管电磁阀，计时器，模式选择开关，计时器与燃烧器的开始按键。

一个手动阀门用于调节引燃器火焰，快速切断阀用于主气体供应。

文章编辑由上海千实提供技术支持；一、操作场景将试样于测试室内安装到位，且本生喷灯放置好后，点起引燃火焰。

操作者同时按下 AGC上的两个开始按键来点燃本生喷灯。

当火焰作用于试样上达到预先设置的火焰冲击时间后，燃烧气体自动切断。

同时，AGC 计时器将继续计时，在对特殊燃烧试验进行计时时，也可由操作者手动停止或重新启动。

AGC附带一个便携式计时器用于临时计时。

二、安装AGC安装位于 HMV或 VFC旁边尽可能方便于操作者安装试样和进行 AGC操作。

建议将 AGC置于测试箱左侧，以避免对箱门的干扰并能较快地操作 AGC。

设备的地脚或插座需接地。

若未满足将会抑制 AGC瞬时电流保护。

连接交流电电源线，将插头一端插入电源插座，另一端连接至 AGC背面电源接口。

插头为键控，插头上的金属方形朝上，朝向 AGC顶部。

由 AGC延伸出的三个橡胶输气管道已分别标记便于使用。

将它们按标记的方式(见图 1)连接至本生喷灯主输入口、较小的引燃器输入口和自备的气体供应调节阀。

并安装软管夹确保连接安全可靠。

确保 AGC上的主气体切断阀(见图 1)关闭(切换开关位于下部)。

调节供应气体调节器，使其为 AGC提供最大的气体输出压力 17.5±3.5 kPa(2.5±0.5 PSI)。

三、调节操作(1)主燃烧器和引燃器火焰调节引燃器为较小管道，安装于主本生喷灯管道旁边。

可为瞬间点燃主燃烧器提供稳定的火焰，同时要求火焰足够小从而避免点燃试样。

引燃器的控制仅通过位于 AGC前面的引燃气体调节阀调节。

主燃烧器用于点燃试样。

它包括进气口调节(通过旋转燃烧器管道来改变进气口尺寸)，进气口针阀(通过旋转燃烧器下方的旋轮来调节)。

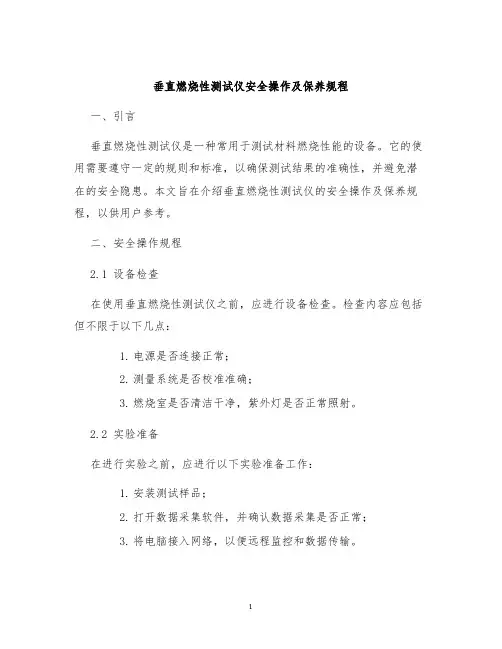

垂直燃烧性测试仪安全操作及保养规程一、引言垂直燃烧性测试仪是一种常用于测试材料燃烧性能的设备。

它的使用需要遵守一定的规则和标准，以确保测试结果的准确性，并避免潜在的安全隐患。

本文旨在介绍垂直燃烧性测试仪的安全操作及保养规程，以供用户参考。

二、安全操作规程2.1 设备检查在使用垂直燃烧性测试仪之前，应进行设备检查。

检查内容应包括但不限于以下几点：1.电源是否连接正常；2.测量系统是否校准准确；3.燃烧室是否清洁干净，紫外灯是否正常照射。

2.2 实验准备在进行实验之前，应进行以下实验准备工作：1.安装测试样品；2.打开数据采集软件，并确认数据采集是否正常；3.将电脑接入网络，以便远程监控和数据传输。

2.3 实验过程在进行实验过程中，应注意以下事项：1.不要让火给其他物品所接触，以避免火灾；2.不要将其他物品放置在实验区域内，以免影响数据采集；3.实验时应保持设备稳定，避免震动和碰撞。

2.4 实验结束实验结束后，应按以下步骤进行：1.关闭电源，断开电源线；2.关闭数据采集软件，保存数据；3.清理实验区域。

三、保养规程3.1 日常保养日常保养应注意以下几点：1.定期清洁燃烧室内的杂物和残留物；2.定期清洁紫外灯的污垢；3.定期检查电源线和插头是否损坏。

3.2 定期维护定期维护应由专业人员进行，主要内容包括但不限于：1.检查测量系统是否正常；2.检查紫外灯和风扇是否正常；3.检查数据采集软件是否更新。

四、结论使用和维护垂直燃烧性测试仪需要严格遵守操作规程和保养规程，以确保测试结果的准确性，同时避免潜在的安全隐患。

希望本文能为您提供参考和指导。

水平垂直燃烧试验仪操作规程
×××建设工程质量检测有限公司
电料检测试验室
文件编号SSJJY-BG-041-06-2011
标题：
水平垂直燃烧试验仪操作规程修改记录第0次修订
修改日期2011年06月15日页码共一页，第一页
水平垂直燃烧试验仪操作规程
一、垂直燃烧
1．按“施焰时间”表头，设置施焰时间为60秒；
2．按“实验次数”表头，设置实验次数为1次；
3．将实验角度设为45°，在夹头上装好试品，调整试品与铁丝网的距离为10mm；
4．按“左行”键，待燃烧器倾斜角度45°，调整试品和燃烧器位置，再按“右行”键，将燃烧器退回至垂直位置。

5．打开气源，按“供气点火”键，按照点火和火焰调节方法调节至标准要求。

6．按“启动”键开始试验。

火焰烧到试品第一标线时，使用秒表开始计时，同时将燃烧器后退远离试品。

施加时间到后火焰自动熄灭。

火焰烧到试品第二标线时，秒表停止计时。

7．试验完毕按“复位”和“持焰清零”键，即可开始新的试验。

8. 试验完毕后，切断电源，整理仪器。

责任人：。

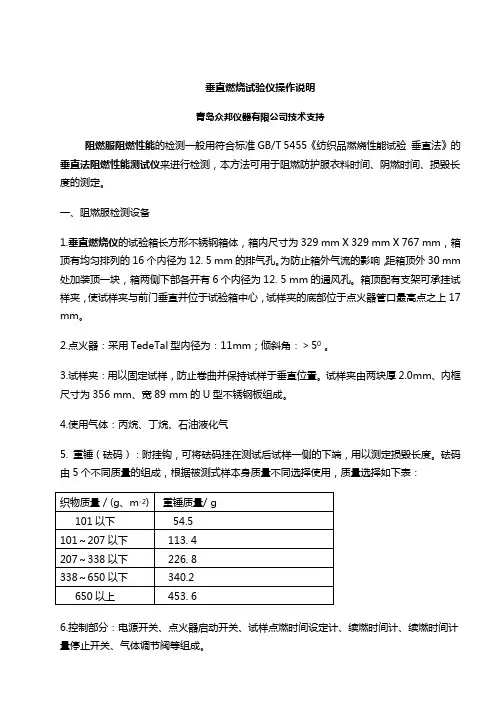

垂直燃烧试验仪操作说明青岛众邦仪器有限公司技术支持阻燃服阻燃性能的检测一般用符合标准GB/T 5455《纺织品燃烧性能试验垂直法》的垂直法阻燃性能测试仪来进行检测，本方法可用于阻燃防护服衣料时间、阴燃时间、损毁长度的测定。

一、阻燃服检测设备1.垂直燃烧仪的试验箱长方形不锈钢箱体，箱内尺寸为329 mm X 329 mm X 767 mm，箱顶有均匀排列的16个内径为12. 5 mm的排气孔。

为防止箱外气流的影响，距箱顶外30 mm 处加装顶一块，箱两侧下部各开有6个内径为12. 5 mm的通风孔。

箱顶配有支架可承挂试样夹，使试样夹与前门垂直并位于试验箱中心，试样夹的底部位于点火器管口最高点之上17 mm。

2.点火器：采用TedeTal型内径为：11mm；倾斜角：＞50 。

3.试样夹：用以固定试样，防止卷曲并保持试样于垂直位置。

试样夹由两块厚2.0mm、内框尺寸为356 mm、宽89 mm的U型不锈钢板组成。

4.使用气体：丙烷、丁烷、石油液化气5. 重锤（砝码）：附挂钩，可将砝码挂在测试后试样一侧的下端，用以测定损毁长度。

砝码由5个不同质量的组成，根据被测式样本身质量不同选择使用，质量选择如下表：6.控制部分：电源开关、点火器启动开关、试样点燃时间设定计、续燃时间计、续燃时间计量停止开关、气体调节阀等组成。

二、准备试样1.将式样裁剪成大小为300 mm×80 mm，长的一边要与织物经向或纬向平行。

2.每一组测试样品，一般要取10个试样，5个经向试样及5个纬向试样，经向试样不能取自同一经纱，纬向试样不能取自同一纬纱。

3.试样在试验前要在温度(20±2)℃、相对湿度为(65±2)%的标准大气中平衡放置8～24h(视织物厚度而定，薄织物8h已可，厚织物需24 h)。

然后取出放人密封容器内。

也可按有关各方商定的条件进行处理，如在105℃，通风烘燥th以上，在干燥器内冷却0，5h等。

1.0目的规范各种塑料耐燃级别判定方法2.0范围：适用于检测室所有检测员3.0职责：品保员负责检测样品的抽取与送检。

注塑员负责对样品的注塑成型。

检测员负责样品的测试，并严格按照操作指导书操作。

4.0检验规程:4.1试样状态调节：温度 23±2℃，湿度为50±10%，试验前试样应在生化箱中进行温湿平衡处理，具体处理时间见《塑料状态调节作业指导书》。

4.2试样检查：试样应清洁、平整、光滑没有影响燃烧行为的缺陷，如气泡、裂纹、飞边、毛刺等。

4.3试样数量：长（125±5）mm宽（13±0.3）mm厚（3.0±0.2）mm的试样5个。

4.4实验步骤：4.4.1接通电源：按“电源”、“10秒”、“手动”按键，再按“快进”按键，仪器就可以正常工作。

4.4.2取标准试样垂直放置，其上端由试样夹夹住6mm，其下端距水平铺置的医用脱脂棉300mm。

4.4.3在离试样约150mm的地方，点着本生灯，调节燃料气流量，及空气进口阀，使本生灯在垂直位置时产生20±2mm高的蓝色火焰。

4.4.4使本生灯管顶面中心离试样下端10mm，把火焰对准试样下端的中心部位，并开始记时。

如试样有熔融滴落现象，可将本生灯管在试样13mm宽的一侧倾斜45°，并稍微后撤一些，以免滴落物进入灯管中。

4.4.5 对试样施加火焰10s后，立即把本生灯撤离到离试样至少150mm处，用秒表测定试样的有焰燃烧时间t1。

4.4.6试样有焰燃烧停止后，立即按第上述方法施加火焰10秒并立即记录移开火焰后试样有焰燃烧时间t2和无焰燃烧时间t3。

此外记录是否有滴落物及滴落物是否引燃了脱脂棉。

4.4.7根据试样结果，评定阻燃级别（附表）4.4.8实验结果处理：4.4.8.1从按规定的判据得出的五个独立要素中选择数字最高的级别。

4.4.8.2若一组无根试样中，有一根不符合某级的要求，则可采用另外一组经同样预处理的试样进行实验，第二组所有五根试样都应满足该级的要求。

水平垂直燃烧测试仪实验操作方法水平垂直燃烧测试仪主要应用于最终用途的测试指标如易燃性能、燃烧速率、火焰蔓延、燃烧强度及产品的阻燃性能均为可被检测。

水平垂直燃烧测试仪实验操作方法：1、用煤气管接好燃烧器及控制箱和煤气罐的气道，检查气道接口，防止漏气。

2、接通电源开关9，将施焰时间1、余焰时间2及余灼时间3按要求设定(调试时可设定成短时间)。

3、将样品夹好，使燃烧器倾斜至一定角度(0°、20°、45°)，调整夹具30和样品使之于试验位置。

4、将燃气流量调节阀调至最小。

5、打开煤气罐主阀，接通气源，按供气键10，同时用打火机或火柴进行点火并调节，燃气压力调节阀的压力调整为0.1Mpa，调节燃气流量调节阀14，同时使燃气的背压—U型压力计26的压力达到适当的压力，使火焰达到标准高度。

点火时燃烧器应在垂直位置。

(如果用预混合型燃烧器，还需接通压缩空气气源并将压力调到0.1Mpa，调节空气流量调节阀15让火焰达到要求。

)6、燃烧器的角度及样品的安装：①测试水平燃烧HB级别(50W)时,燃烧角度为45°，火焰高度为20±2m，样品水平方向插入火焰内部距离为6mm②测试V-0、V-1、V-2级别(50W)燃烧时燃烧角度为0°(当有燃烧滴落物时则改为45°)，火焰高度为20±1mm，样品底部距离燃烧器喷嘴垂直距离为10mm?③在测试5VA、5VB级别(500W)燃烧时燃烧角度为20°，火焰内焰高度为40±2mm，外焰高度为125±5mm，样品底部或侧面距离燃烧器喷嘴中心线为40mm?。

7、在测试水平燃烧HB级别(50W)时，使用单气体燃烧器，调节火焰高度为20±1mm，试验中观察样品燃烧情况，①火焰在30s内都未达到25mm标记线的情况下，火焰施加时间到达后(一般为30s)拉出把手使燃烧器撤开火焰，同时余焰时间计时器2开始计时;注意观察，如果余焰熄灭，及时按余焰停止键5，记录余焰时间、燃烧长度二组数据，②火焰在30s内已经达到25mm标记线的情况下，火焰达到25mm标记线时拉出把手使燃烧器撤开火焰，同时按下余焰停止键5，此时余灼时间计时器3开始计时(注意：此时的余灼时间代表余焰时间);注意观察，如果余焰熄灭，及时按余灼停止键6，记录余焰时间(余灼计时器显示的时间)、燃烧长度二组数据。

垂直法燃烧性测试仪测试方法试验操作步骤：1 试验温湿度：试验在温度为10～30℃及相对湿度为30%～80%的大气中进行。

2 接通电源及气源。

3 将试验箱前门关好，按下电源开关，指示灯亮表示电源已通，将条件转换开关放在焰高测定位置，打开气体供给阀门，按点火开关，点着点火器，用气阀调节装置调节火焰，使其高度稳定达到40mm±2mm，然后将条件转换开关放在试验位置。

4 检查续燃、阴燃计时器是否在零位上。

5 点燃时间设定为12s。

6 从调节区域取出4min内安装每个试样对其点火。

7 将试样放入试样夹中，用试样夹的两边夹住试样，样品底部对准试样夹底部，使试样下沿与试样夹两下端齐平，打开试验箱门，将试样夹连同试样垂直挂于试验箱中。

8 关闭箱门，此时电源指示灯亮，调整燃烧器使试样底部边缘中点位于燃烧器上方19mm(0.75in.)并与底部金属齿齐平。

9 关闭通风橱，按点火开关，点着点火器，待30 s火焰稳定后，按起动开关，使点火器移到试样正下方，点燃试样。

此时距试样从密封容器内取出的时间必须在1 min以内。

10 点燃12s后，点火器恢复原位，开启续燃计时器开始计时，待续燃停止，立即开启阴燃计时器开始计时，待阴燃停止后，读取续燃时间和阴燃时间，读数应精确到0.1s。

11 当试验熔融性纤维制成的织物时，如果被测试样在然烧过程中有溶滴产生，则应在试验箱的箱底平铺上10 mm厚的脱脂棉。

注意熔融脱落物是否引起脱脂棉的燃烧或阴燃，并记录。

12 从试验箱中取出试样夹。

允许试样冷却。

13 测量炭化长度。

13.1 沿着试样长度方向平行于试样两边的直线折叠样品产生折痕。

13.2 从试样下端一侧，距底边及侧边各约6mm(0.25in.)处刺穿样品。

13.3 在刺穿处挂上按试样单位面积的质量选用的重锤(砝码和金属钩总质量)，再用手缓缓提起试样下端的另一侧，让重锤悬空，这将造成适当的撕裂，最后放下。

13.4 测量试样撕裂的长度，即为炭化长度，结果精确到1 mm。

垂直燃烧检验设备垂直火焰室用于测定面料、童装、泡沫、纸张等材料的阻燃性、辉光传播及炭化性能。

本手册的目的是为VFC的设置和使用提供指导。

试样制备和试验说明请参照具体试验方法1，气体燃烧器一个改进的本生灯提供了非睡衣测试包。

燃烧器包括火焰高度计和导光管。

对于儿童睡衣测试包提供安装在测试室侧壁上的倾斜侧燃烧器。

2，气连接气体混合物应是甲烷，99%纯，或在适用的测试方法中指定。

如果使用侧燃烧器，则通过客户提供的压力调节器将气体供应线直接连接到燃烧器入口。

如果使用本生燃烧器，请将您的气体供应连接到手动气体控制单元，并将该单元的输出线连接到燃烧器入口3，本生燃烧器的位置和火焰高度将燃烧器放置在一个位置，使燃烧器筒体的中心直接低于试样的中心在燃烧器上，相对于指示灯管，有一个金属火焰高度测量仪间隔13毫米(1/2英寸)从桶和延长以上的燃烧器。

该杆有两个8毫米(5/16英寸)的尖，标记距离19毫米(3/4英寸)和38毫米 (1又1/2英寸)在燃烧器顶部以上。

当根据适用的测试方法调整燃烧器火焰高度时，请使用此量规。

4，燃烧器操作试验时使用侧燃烧器:将空试样支架挂在VFC室的支撑杆上，将支架的后边缘夹在从室后墙伸出的支架导轨上。

将燃烧器管直接置于试样中心下方，调整燃烧器上(燃烧室外)的止动环位置。

将燃烧器滑出(向右)位置并点燃。

根据试验方法，根据燃烧室内壁火焰高度计调整燃烧器火焰高度。

如前所述，拆卸空试样支架并将加载的试样支架挂在腔内。

关闭舱门，按照适用的试验方法进行试验1.将控制模式开关设置为自动位置。

2. 准备好您的测试样品，并将其安装在仪器测试室内适当的支架中。

3. 如果可以的话，按照你的测试方法，将燃烧器放置在样品下方。

4. 在AGC上，通过向上提起拨动杆打开主气体关闭阀，直到拨动杆从面板上指向外。

注意:打开这个阀门可以让气体进入先导燃烧器，必须立即点燃先导器。

5. 点燃先导燃烧器。

6. 关闭仪器室门。

7. 按下AGC上运行时间显示下面的计时器复位按钮。

垂直燃烧测试仪使用方法《垂直燃烧测试仪使用方法》嘿，今天我来给大家讲讲垂直燃烧测试仪这玩意儿怎么用。

这可是我亲身经历了一场小“闹剧”后，才摸得透透的呢！首先呢，在使用这个垂直燃烧测试仪之前，得把测试的环境准备好。

就像我们人要睡觉得先铺好床一样。

这个测试环境呀，得是那种通风良好的地方，为啥呢？我就有一次，在一个小角落里想测试一下小样品，没太在意通风的事儿。

结果啊，那燃烧产生的小烟儿啊，在那个小角落里散不出去，差点把我给呛个半死。

所以啊，通风好真的很重要，不然就像在一个闷罐子里玩火，那可太危险了。

然后呢，咱们得把这个垂直燃烧测试仪从它的“小窝”里搬出来，小心点儿哦，这东西虽然不是特别娇贵，但也经不住咱粗暴对待不是？我第一次弄的时候，就跟个莽夫似的，“哐当”一下就把它拽出来了，可把旁边的小伙伴吓了一跳，还以为我要把这测试仪给拆了呢。

接下来就是准备要测试的样品啦。

这样品的尺寸啊，那可得按照规定来。

我记得有一回，我没仔细看要求，就随便拿了个差不多大小的样品就往上放。

结果呢，这测试仪就像个小脾气的孩子一样，根本没法正常工作。

就好像你给它吃的东西不合口味，它就闹别扭了。

所以呢，一定要用专门的工具把样品裁剪成合适的尺寸，就像给它准备一份精致的小点心一样。

好了，样品准备好了，就可以把它稳稳地固定在垂直燃烧测试仪的夹具上了。

这夹具就像一双小手，紧紧地抓住样品，不让它乱跑。

我当时弄的时候，还觉得这夹具有点难摆弄呢。

我这儿拧拧，那儿扣扣，就跟在解一个超级复杂的小机关似的。

最后好不容易把样品固定得妥妥当当的，那感觉就像完成了一件大工程。

现在要开始设置测试仪的参数啦。

这就像给它下达指令一样。

比如说燃烧的时间啊，火焰的高度啊之类的。

我刚开始的时候，看着那些参数就头大，这都是啥呀？就像看天书似的。

但是呢，多试几次就好了。

我就自己在那儿捣鼓，一会儿把这个时间调长了，一会儿把火焰高度设高了，就跟在做实验游戏一样。

不过可别学我这么乱来哦，还是要按照标准来设置的。
