水平垂直燃烧试验仪作业指导书

目录1.基本信息 (1)1.1安全说明 (1)1.2警告 (1)1.3搬运过程中的保护 (1)1.4设备保修 (1)1.5部件保证书 (1)1.6操作环境 (2)1.7气候环境 (2)1.8电气信息 (2)1.9安装类型和污染级别 (2)1.10电源 (2)1.11警告标志 (2)2.拆箱和安装 (4)2.1材料清单 (4)2.2安装 (4)3.产品简介 (5)3.1产品简介.............................................................................................错误！未定义书签。

3.2测试标准 (5)3.3相关术语 (5)3.4测试原理 (5)3.5仪器结构与功能 (5)3.6触摸屏界面操作 (6)4.校准 (11)4.1校准目的及要求 (11)4.2校准方法 (12)4.3校准通过的判定 (12)5.试验步骤 (12)5.150w水平燃烧试验 (12)5.250W垂直燃烧试验 (12)5.3500W垂直燃烧试验 (13)5.4薄膜材料垂直燃烧试验 (13)5.5泡沫材料水平燃烧试验 (13)6.维护与保养 (14)6.1维护信息 (14)6.2常见故障及解决 (14)基本信息1水平垂直燃烧测试仪中文(CN)1.基本信息安全说明因为所有带电的仪器存在潜在的触电危险，所以使用者必须熟悉仪器的性能和操作方法。

使用者应该做了所有合理的安全措施，如果有任何疑问，在使用之前应该寻求专业意见。

该仪器设计是为受过专业训练的人员在控制的环境中使用。

该仪器在住宅、商业和轻工业环境中使用，遵照标准EN50081-1.我司不承担任何未经授权修改本机的责任。

警告本部分包含触电电压。

在任何情况下使用者应该使用断电保护和接地保护。

所有通风口保持通畅。

搬运过程中的保护打开包装或移动部件的时候要特别小心，注意仪器的物理结构和重量。

（5）、垂直法试验
用标配标尺标定本生 灯与试样的位置，保证 10mm的距离 按“返回”使本生灯 回归原位。 注：此时三个显示时间 的数显表的计时不必理会， 再按启动开始试验时，数 字会自动归重新开始 点着本生灯并调节，使 之产生20mm±2mm高的 蓝色火焰。
标定火焰高度
（5）、垂直法试验—正 式试验
纺织品试样夹 悬挂处
That，s All ！
Thank You！
（5）、垂直法试验 试验前，先 按时间设定 小按钮，设 定施焰时间 10S
垂直法要求点火时间为10S
试验结果计算公式： Tr=∑（T1i+T2i） i=1 时间tf，以秒为单位： 式中 T1i—第i根式样第一次有焰燃烧时间，S； T2i—第i根式样第二次有焰燃烧时间，S； i—试验次数 i—1—5
试样烧至100mm处或试样熄灭，按“有焰计时”， 此时”有焰时间“显示时间即为燃烧时间t
（4）、水平法试验—情况2
设定30S的施焰时间 启动
情况2：试验燃烧速度较慢 设定施焰时间30S，按启动，本生 灯自动移至试样下端 当限定的30S时间到后，试样还未 烧到25mm处，本生灯仍自动退回原 处。观察试样，待试样烧至25mm处， 按“有焰计时” ，此时“有焰时间” 开始计时 ， 观察试样待火焰熄灭或烧 至100mm处，按“无焰计时”记录无 焰时间数据。 如未烧至100mm处火焰即熄灭， 需要测量下25mm标记处至燃烧熄灭 处的长度，计算烧损长度L。 设定30S的施焰时间 启动
（4）、水平法试验—情况1
情况1：试验燃烧速度较快 设定施焰时间30S，按启动， 本生灯自动移至试样下端 当试样烧至试样25mm标记 处，按“返回”本生灯自动退 回原位 此时“有焰时间”开始自动 计时，等试样烧至100mm处 或试样熄灭，按“有焰计时”， 此时”有焰时间“显示时间即 为燃烧时间

期
4.13.4当按下按钮“余燃停止”时,余燃定时器自动结束计时
4.14计数器的时间继电器的设置和预置方式
4.14.1计数器设置和预置:(详细请阅览计数器说明书,请不要随意更改内部参数)
4.14.2时间设置:按<向左箭头选择位数,再按▲向上或▼向下选择所需个数即可。

5.注意事项
5.1使用不同气体时,因气体的压力大小不同,从而影响点火效果,此时,须调节燃烧座底下的
气压调节阀的控制量,同时与气体流量调节开关配合调整,以得到标准火焰。

5.2该设备的夹具、本生灯的移动部份都是用直线轴承承载,因此,轴承杆要求保持清洁,并定
期用带有机油的擦布去擦,以使得直线轴承正常工作,移动自如;
5.3实验结束后扭紧液化气罐安全气阀,待气管内的残留气体用完后,才能最后关闭电源。

6.示意图
燃烧区：定位夹具及点火头
计数区及时
间设置区
控制区：开关，
前进，返回，
上升，下降，
点火，电源
燃气压
力调节
燃气压
力观察
表
燃气流
量调节
燃气流量
观察表。

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。

1仪器简介仪器名称水平垂直燃烧测定仪检测项目及仪器概述试验机根据美国UL94标准《设备和器具部件用塑料材料的可燃性试验》、GB/T2408-《塑料燃烧性能试验方法：水平法和垂直法》及IEC60065中规定的有关条款设计制造，用于检验塑料材料的燃烧特性工作原理试验机提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

试验频次或数量2操作步骤简介2.1 检查和气管是否漏气，U型压力计的U型管内水要足够。

如无误接通电源开关，将施焰时间按要求设定2.2 将样品夹好，时燃烧器倾斜至需要的角度（初设45°），调整样品夹具和样品的位置使它符合实验要求。

2.3 按下供气按钮，接通气源，同时按下点火按钮进行点火，调节燃气流量调节阀，是火焰达到标准高度（用火焰高度测量标尺测量火焰高度，此时的燃烧器应该在垂直位置）。

2.4 按下前行按钮，燃烧器移动到试验位置，试验开始，施焰时间计时器开始计时。

试验过程中要观察样品燃烧情况，施焰时间到达后，燃烧器自动后退，同时余焰时间计时器开始计时，如余焰熄灭，及时按下余焰熄灭停止按钮，同时余灼时间计时器开始计时，如果余灼熄灭，及时按下余灼停止按钮，记录余燃时间及余灼时间。

2.5 实验结束，切断电源，切记要关掉燃气阀主阀。

3使用环境及工作条件3.1 环境温度：正常室温3.2 相对湿度：≤85%3.3 使用环境中没有震动及腐蚀性空气4注意事项4.1 勿在爆炸性环境下操作4.2 在进行日常维护的时候，必须在切断电源及拔下插头的情况下。

仪器内部清洁需要专业人员操作。

4.3 燃气阀应有减压阀，主阀关启可靠。

4.4 自然通风环境即可，试验结束方可启动风机排除。

一、实验目的本次实验旨在了解水平垂直燃烧试验的基本原理和操作方法，掌握水平垂直燃烧试验仪的使用技巧，并通过实验数据对材料的燃烧性能进行评估，为材料选择和应用提供依据。

二、实验原理水平垂直燃烧试验是评估材料燃烧性能的一种实验方法，通过在水平或垂直方向上对材料进行燃烧试验，观察材料在火焰作用下的燃烧速度、火焰蔓延方向、燃烧残留物等指标，从而评估材料的燃烧性能。

三、实验仪器与材料1. 实验仪器：水平垂直燃烧试验仪、气体钢瓶、计时器、量筒、电子点火器、火焰枪等。

2. 实验材料：塑料、木材、纸张等可燃材料。

四、实验步骤1. 准备工作：检查水平垂直燃烧试验仪各部件是否完好，调整仪器至水平状态，打开气体钢瓶，调整火焰枪至所需火焰高度。

2. 水平燃烧试验：（1）将待测材料固定在水平燃烧装置上，确保材料一端与水平面平行。

（2）使用电子点火器点燃材料一端，观察火焰蔓延方向和燃烧速度。

（3）记录火焰蔓延至材料另一端的时间，以及燃烧残留物情况。

3. 垂直燃烧试验：（1）将待测材料固定在垂直燃烧装置上，确保材料一端与垂直面平行。

（2）使用电子点火器点燃材料一端，观察火焰蔓延方向和燃烧速度。

（3）记录火焰蔓延至材料另一端的时间，以及燃烧残留物情况。

4. 数据整理与分析：将实验数据整理成表格，对比不同材料的燃烧性能。

五、实验结果与分析1. 实验结果（1）水平燃烧试验：塑料材料燃烧速度较快，火焰蔓延方向从点燃端向另一端蔓延，燃烧残留物较多。

（2）垂直燃烧试验：木材、纸张等材料燃烧速度较慢，火焰蔓延方向从点燃端向上蔓延，燃烧残留物较少。

2. 实验分析通过本次实验，我们可以得出以下结论：（1）水平垂直燃烧试验是一种有效的评估材料燃烧性能的方法，能够直观地反映材料的燃烧特性。

（2）不同材料的燃烧性能存在差异，塑料材料燃烧速度较快，火焰蔓延方向明显；木材、纸张等材料燃烧速度较慢，火焰蔓延方向不明显。

（3）在材料选择和应用过程中，应根据实际需求选择合适的材料，以确保产品的安全性。

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网()2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mni,需要提供测试的最小厚度样品和3mm(-0. 0, 0. 2)厚度样品,若样品最小厚度大于3mm或者最大厚度小于3mm, 则可以不用提供3mm样品；样品最大片度不超13mm,最大宽度不超过13. 5mm,角半径不大于1. 3mmV 级防火试验(VerticdlBurningTest, V-0/VT/V-2)样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mm,需要提供测试的最小厚度样品和最大疗度样品；样品最大耳度不超过13mm,如果最小片度样品和最大片度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3. 2mm；角半径不大于1.3mm3V 级防火试验(500W125mmVertica 1 BurningTest, 5VA/5VB)样品要求：1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长X宽：125±5mmX13.0±0.5mni,提供最小厚度的样品；块状样品，130±5mmX150±5min提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致,样品最大厚度不超过13mm,角半径不超过1. 3mm。

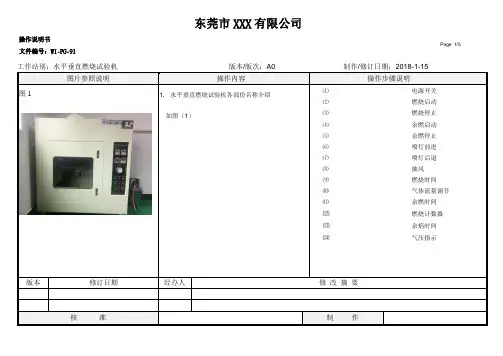

本装置使用前，应先在燃烧时间定时器预置所需燃烧时间，余焰时间定时器与余燃时间定时器设定为“0”，确定多次/单次功能。
A:关闭观察窗口
B:按动喷灯前进或喷灯后退，移至合适位置后松开按钮，按下燃烧启动按钮，开始燃烧，此时燃烧定时，开始计时（此方式为手动单次试验）。若样品需实行间隔多次燃烧试验，请选择多次方式。燃烧定时器所预置的时间即是燃烧时间，可分别设置燃烧时间和间隔时间。
操作内容
操作步骤说明
图3
图4
2.试验步骤说明
2.2准备工作
点火：
A:移动点火器至燃烧器口上方约5mm高处（注意不要太近或太远，否则影响点火）
B:打开气体阀门，顺时针慢慢旋转压力阀门。（注意不要旋转太多）
C:按下点火按钮（此时可见点火器发出连续脉冲火花）直至点点燃火焰焰调节（此处较重要请注意阅读）
20mm火焰调节方法
实验结束后扭紧液化气罐安全气阀，待气管内的残留气体用完后，才能最后关闭电源。
14气压指示
版本
修订日期
经办人
修改摘要
核准
制作
图片参照说明
操作内容
操作步骤说明
图2
2.试验步骤说明
2.1准备工作
A:详细阅读相关的技术要求
B:把安全阀与气瓶相连，另一端与燃烧室入气口相连，并打开气体阀门，检查可燃气体流通管道的气密性。不能有泄漏现象.
C：接通电源，打开电源开关（POWER）
图片参照说明
C:试验结束按标准规定要求进行时计时及速度的测量
D:挡按下按钮“余燃启动”时，余燃定时器自动开始计时
F:挡按下按钮“余燃停止”时，余燃定时器自动结束计时
图片参照说明
操作内容
操作步骤说明
图7
图8

ZR-312水平垂直燃烧测定仪使用说明书使用前注意事项1、仪器及燃气瓶存放处要严禁烟火，杜绝火种，及时熄灭试验后仍在阴燃的试样。

应设置二氧化碳等灭火器材。

2、在开机前需认真检查燃气管路，严禁燃气泄漏。

3、操作人员应具备防护服、防护手套，以免手被刺伤或烫伤。

4、工作间应装有排气风扇，以备试验后立即排除有害气体，更换新鲜空气。

5、试验结束，应先关闭燃气源，待管内燃气燃尽后，再关闭电源。

6、仪器务必具有良好接地线！一、主要用途本仪器主要用于塑料和非金属材料水平或垂直方向燃烧性能的测定。

主要测试项目分为线性燃烧速率、余焰/余辉时间以及试样的燃烧长度的测定，以试验后的结果来判定材料的阻燃等级。

测试原理：将长方形条状试样的一端固定在水平或垂直夹具上，其另一端暴露在规定的试验火焰中，通过测量线性燃烧速率，评价试样的水平燃烧行为；通过测量其余焰和余辉时间、燃烧的范围和燃烧颗粒滴落情况，评价试样的垂直燃烧行为。

二、仪器技术指标●火焰高度可调节●样夹水平、垂直方向均可自由滑动●计时装置：0 ～99H99M99S00●工作电源：AC220V 50Hz 100W三、适用标准国家标准：GB/T2408—2008塑料燃烧性能的测定水平法和垂直法四、面板按钮说明施焰时间——火焰施加在试样上的时间余焰时间——记录“引燃源移去后，在规定条件下材料的持续火焰”时间余辉时间——记录“火焰终止后，或者没有产生火焰时，移去引燃源后，在规定的试验条件下，材料的持续辉光”时间计时/停止——按一下对应的计时器开始计时，再按一下，对应的计时器停止计时复位——按一下，计时器计时全部归零风机开关——控制仪器上方风机的开关电源开关——控制仪器的通断电五、试验前准备工作取样应按照产品标准或GB/T2408-2008进行条状试样尺寸应为：长125mm±5mm，宽13±0.5mm，而厚度通常应提供材料的最小和最大厚度，但厚度不应超过13mm。

水平垂直燃烧试验仪操作规程
×××建设工程质量检测有限公司
电料检测试验室
文件编号SSJJY-BG-041-06-2011
标题：
水平垂直燃烧试验仪操作规程修改记录第0次修订
修改日期2011年06月15日页码共一页，第一页
水平垂直燃烧试验仪操作规程
一、垂直燃烧
1．按“施焰时间”表头，设置施焰时间为60秒；
2．按“实验次数”表头，设置实验次数为1次；
3．将实验角度设为45°，在夹头上装好试品，调整试品与铁丝网的距离为10mm；
4．按“左行”键，待燃烧器倾斜角度45°，调整试品和燃烧器位置，再按“右行”键，将燃烧器退回至垂直位置。

5．打开气源，按“供气点火”键，按照点火和火焰调节方法调节至标准要求。

6．按“启动”键开始试验。

火焰烧到试品第一标线时，使用秒表开始计时，同时将燃烧器后退远离试品。

施加时间到后火焰自动熄灭。

火焰烧到试品第二标线时，秒表停止计时。

7．试验完毕按“复位”和“持焰清零”键，即可开始新的试验。

8. 试验完毕后，切断电源，整理仪器。

责任人：。

材料烧（阻燃）类试验设备水平平垂直燃烧试验仪基本简介：1、水平垂直燃烧试验主要参照 UL 94-2006、IEC 60695-11-4 、IEC 60695-11-3、GB/T5169-2008 系列等标准采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 甲烷或丙烷 ) ，按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试品定时施燃若干次，以试品点燃、灼热燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

2、水平垂直燃烧试验仪主要针对 V-0 、 V-1 、 V-2 、 HB 、 5V 级材料的可燃性进行定级评定。

适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

技术参数:1、 燃烧器：内径 Φ9.5mm ± 0.3mm 单气体及内径Φ12mm ± 0.3mm 混合气体本生灯各一个2、 试验倾角：0°、20°、45°手动切换3、 火焰高度：20mm ± 2mm 到 180mm±10mm 可调4、 施焰时间: 0-999.9s±0.1s 可调5、 余焰时间: 0-999.9s±0.1s，自动记录，手动暂停6、 余灼时间: 0-999.9s±0.1s，自动记录，手动暂停7、 燃烧气体: 98% 甲烷气或98% 丙烷气( 一般情况可采用液化石油气代替 )8、 流量压力：带双流量表及压力表（燃气及空气）9、 温度测试范围：0~1000℃10、火焰温度要求：从 100℃±5℃升到700℃±3℃的时间在 44±2 秒及54 秒±2秒之内11、测温热电偶：Φ0.5mm 进口铠装（K 型）热电偶二条（双测温系统,V-0/1/2（50W)及 5VA/B(500W)级别）12、试验背景：黑背景13、试验过程：试验程序手动控制，独立抽风14、参照标准：UL 94-2006、IEC 60695-11-3、IEC 60695-11-4、GB/T5169.15、16、17、22-200815、工作室体积：0.75 立方、不锈钢机箱（可定制其他尺寸）16、设备外尺寸：1100mm 宽×700mm 深×1300mm高。

采用水平法与垂直法测定材料燃烧性能的实验指导书一.实验目的1.通过实验，掌握垂直、水平测定仪的使用方法；2.了解对水平和垂直方向放置的试样用小火焰点燃后的试样的燃烧性能。

二.实验原理水平或垂直地夹住试样一端，对试样自由端施加规定的气体火焰，通过测量先行燃烧速度（水平法）或有焰燃烧及无焰燃烧时间（垂直法）等来评价试样的燃烧性能。

有焰燃烧：在规定的试验条件下，移开点火源后，材料火焰持续的燃烧。

有焰燃烧时间：在规定的试验条件下，移开点火源后，材料火焰持续的燃烧的时间。

无焰燃烧：在规定的试验条件下，移开点火源后，当有焰燃烧终止或无焰产生时，材料保持辉光的燃烧。

无焰燃烧时间：在规定的试验条件下，当有焰燃烧终止或移开点火源后，材料持续无焰燃烧的时间。

三.实验装置风柜和通风橱、实验室燃烧器（本生灯）、环形支架、计时装置、鼓风烘箱、干燥器，医用脱脂棉。

四、仪器面板介绍第一个数码管为试验次数显示位置，分别用A、B、C、D、E五个符号来表示五个试样。

选用垂直法时，在试验或读出的过程中，该数码管右下角的亮点分别表示施加火焰的次数。

该点暗时表示对某个试样第一次施加火焰，此时只记录有焰燃烧时间。

该点亮时，表示对某个试样第二次施加火焰，此时既要记录有焰燃烧时间，又要记录无焰燃烧时间。

第2、3、4个数码管组成一组时间计数器，在垂直燃烧试验时，用以显示本次试验的有焰燃烧时间（精度）。

第5、6、7、8个数码管组成一组时间计数器，在垂直燃烧试验时，用以显示本次试验的有焰燃烧的积累时间；与无焰燃烧指示灯配合，用以显示无焰燃烧时间。

在水平燃烧试验时，用以显示测量的时间，在两种试验方法的施加火焰时，均采用倒计数的方式显示施焰的剩余时间（精度）。

注1：所有显示时间的单位为秒。

面板上各开关，按键介绍。

4.4.1 ：强制复位键4.4.2 ：清零键，用以清除机器内部不必要的信息，以利于精确计时。

该键只有在数码显示器显示“P”的初始状态时，才能起到清零的作用，显示为其它状态时，该键起不到清零的作用。

采用水平法与垂直法测定材料燃烧性能的实验指导书一.实验目的1. 通过实验，掌握垂直、水平测定仪的使用方法；2. 了解对水平和垂直方向放置的试样用小火焰点燃后的试样的燃烧性能。

二.实验原理水平或垂直地夹住试样一端，对试样自由端施加规定的气体火焰，通过测量先行燃烧速度（水平法）或有焰燃烧及无焰燃烧时间（垂直法）等来评价试样的燃烧性能。

有焰燃烧：在规定的试验条件下，移开点火源后，材料火焰持续的燃烧。

有焰燃烧时间：在规定的试验条件下，移开点火源后，材料火焰持续的燃烧的时间。

无焰燃烧：在规定的试验条件下，移开点火源后，当有焰燃烧终止或无焰产生时，材料保持辉光的燃烧。

无焰燃烧时间：在规定的试验条件下，当有焰燃烧终止或移开点火源后，材料持续无焰燃烧的时间。

三.实验装置风柜和通风橱、实验室燃烧器（本生灯）、环形支架、计时装置、鼓风烘箱、干燥器，医用脱脂棉。

四、仪器面板介绍4.1 第一个数码管为试验次数显示位置，分别用A、B、C、D、E 五个符号来表示五个试样。

选用垂直法时，在试验或读出的过程中，该数码管右下角的亮点分别表示施加火焰的次数。

该点暗时表示对某个试样第一次施加火焰，此时只记录有焰燃烧时间。

该点亮时，表示对某个试样第二次施加火焰，此时既要记录有焰燃烧时间，又要记录无焰燃烧时间。

4.2 第2、3、4 个数码管组成一组时间计数器，在垂直燃烧试验时，用以显示本次试验的有焰燃烧时间（精度0.1s）。

4.3 第5、6、7、8 个数码管组成一组时间计数器，在垂直燃烧试验时，用以显示本次试验的有焰燃烧的积累时间；与无焰燃烧指示灯配合，用以显示无焰燃烧时间。

在水平燃烧试验时，用以显示测量的时间，在两种试验方法的施加火焰时，均采用倒计数的方式显示施焰的剩余时间（精度0.1s）。

注 1 ：所有显示时间的单位为秒。

4.4 面板上各开关，按键介绍。

4.4.1 复位：强制复位键4.4.2 清零：清零键，用以清除机器内部不必要的信息，以利于精确计时。

1.0目的规范各种塑料耐燃级别判定方法2.0范围：适用于检测室所有检测员3.0职责：品保员负责检测样品的抽取与送检。

注塑员负责对样品的注塑成型。

检测员负责样品的测试，并严格按照操作指导书操作。

4.0检验规程:4.1试样状态调节：温度 23±2℃，湿度为50±10%，试验前试样应在生化箱中进行温湿平衡处理，具体处理时间见《塑料状态调节作业指导书》。

4.2试样检查：试样应清洁、平整、光滑没有影响燃烧行为的缺陷，如气泡、裂纹、飞边、毛刺等。

4.3试样数量：长（125±5）mm宽（13±0.3）mm厚（3.0±0.2）mm的试样5个。

4.4实验步骤：4.4.1接通电源：按“电源”、“10秒”、“手动”按键，再按“快进”按键，仪器就可以正常工作。

4.4.2取标准试样垂直放置，其上端由试样夹夹住6mm，其下端距水平铺置的医用脱脂棉300mm。

4.4.3在离试样约150mm的地方，点着本生灯，调节燃料气流量，及空气进口阀，使本生灯在垂直位置时产生20±2mm高的蓝色火焰。

4.4.4使本生灯管顶面中心离试样下端10mm，把火焰对准试样下端的中心部位，并开始记时。

如试样有熔融滴落现象，可将本生灯管在试样13mm宽的一侧倾斜45°，并稍微后撤一些，以免滴落物进入灯管中。

4.4.5 对试样施加火焰10s后，立即把本生灯撤离到离试样至少150mm处，用秒表测定试样的有焰燃烧时间t1。

4.4.6试样有焰燃烧停止后，立即按第上述方法施加火焰10秒并立即记录移开火焰后试样有焰燃烧时间t2和无焰燃烧时间t3。

此外记录是否有滴落物及滴落物是否引燃了脱脂棉。

4.4.7根据试样结果，评定阻燃级别（附表）4.4.8实验结果处理：4.4.8.1从按规定的判据得出的五个独立要素中选择数字最高的级别。

4.4.8.2若一组无根试样中，有一根不符合某级的要求，则可采用另外一组经同样预处理的试样进行实验，第二组所有五根试样都应满足该级的要求。

5.2电源开关，按“右行”键使燃烧器处于垂直位置。打开煤气罐主阀，接通气源，按供气键，调节燃气流量调节阀使火焰达到标准高度即20±1mm，并呈现蓝色。
5.3试验启动键，燃烧器转动45°，开始试验后，施焰计时器开始计时。
5.4火焰施加时间到达后燃烧器会自动熄灭，并退回到垂直位置；同时，持燃时间计时器开始计时。注意观察，及时按持燃停止键，记录持燃时间t1；同时迅速按启动键、供气键重复步骤4.6-4.7的方法第二次点燃，并记录第二次点燃后的持燃时间t2以及余辉时间t3。
②将最大、最小厚度各2组样品放置于温度为70±1℃烤箱中168小时，之后在干燥箱中自然冷却至环温（至少4小时）；
4.2将燃气管正确接入燃气输入口和煤气罐的气道，检查气道接口，防止漏气。
4.3将施焰时间按要求设定为10S；再将持焰时间按要求设定（最大250S）
5、试验方法：
5.1将试样上部6mm处纵向垂直地用夹具固定于燃烧仪的环架上。打开电源开关以及照明开关，按“左行”键使燃烧器倾斜45°，关闭电源开关。调节试样高度，使其下端处于燃烧器的喷灯管顶上方10±1mm。将一大小为50mm见方，厚度为6mm的脱脂棉平铺于小盘上，将小盘置于试样下方的燃烧箱底，并使试样下端距小盘棉花的距离为300±10mm。
4、试验准备
4.1准备试样：
4.1.1试样尺寸应为长：125±5mm，宽：13±0.5mm，厚度：0.4、0.8、1.6、3.2…最大为13.0mm，数量：5个为一组。
4.1.2试样边缘应光滑，且圆角半径不超过1.3mm。
4.1.3试样必须经过以下方式预处理：
①将最大、最小厚度各2组样品放置于温度为23±2℃，相对湿度为50±5%环境中48小时进行预处理。
7.0注意事项
7.1试验期间切勿打开风机。

水平垂直燃烧测试仪实验操作方法水平垂直燃烧测试仪主要应用于最终用途的测试指标如易燃性能、燃烧速率、火焰蔓延、燃烧强度及产品的阻燃性能均为可被检测。

水平垂直燃烧测试仪实验操作方法：1、用煤气管接好燃烧器及控制箱和煤气罐的气道，检查气道接口，防止漏气。

2、接通电源开关9，将施焰时间1、余焰时间2及余灼时间3按要求设定(调试时可设定成短时间)。

3、将样品夹好，使燃烧器倾斜至一定角度(0°、20°、45°)，调整夹具30和样品使之于试验位置。

4、将燃气流量调节阀调至最小。

5、打开煤气罐主阀，接通气源，按供气键10，同时用打火机或火柴进行点火并调节，燃气压力调节阀的压力调整为0.1Mpa，调节燃气流量调节阀14，同时使燃气的背压—U型压力计26的压力达到适当的压力，使火焰达到标准高度。

点火时燃烧器应在垂直位置。

(如果用预混合型燃烧器，还需接通压缩空气气源并将压力调到0.1Mpa，调节空气流量调节阀15让火焰达到要求。

)6、燃烧器的角度及样品的安装：①测试水平燃烧HB级别(50W)时,燃烧角度为45°，火焰高度为20±2m，样品水平方向插入火焰内部距离为6mm②测试V-0、V-1、V-2级别(50W)燃烧时燃烧角度为0°(当有燃烧滴落物时则改为45°)，火焰高度为20±1mm，样品底部距离燃烧器喷嘴垂直距离为10mm?③在测试5VA、5VB级别(500W)燃烧时燃烧角度为20°，火焰内焰高度为40±2mm，外焰高度为125±5mm，样品底部或侧面距离燃烧器喷嘴中心线为40mm?。

7、在测试水平燃烧HB级别(50W)时，使用单气体燃烧器，调节火焰高度为20±1mm，试验中观察样品燃烧情况，①火焰在30s内都未达到25mm标记线的情况下，火焰施加时间到达后(一般为30s)拉出把手使燃烧器撤开火焰，同时余焰时间计时器2开始计时;注意观察，如果余焰熄灭，及时按余焰停止键5，记录余焰时间、燃烧长度二组数据，②火焰在30s内已经达到25mm标记线的情况下，火焰达到25mm标记线时拉出把手使燃烧器撤开火焰，同时按下余焰停止键5，此时余灼时间计时器3开始计时(注意：此时的余灼时间代表余焰时间);注意观察，如果余焰熄灭，及时按余灼停止键6，记录余焰时间(余灼计时器显示的时间)、燃烧长度二组数据。
