搬运过程中的保护打开包装或移动部件的时候要特别小心，注意仪器的物理结构和重量。
期
4.13.4当按下按钮“余燃停止”时,余燃定时器自动结束计时
4.14计数器的时间继电器的设置和预置方式
4.14.1计数器设置和预置:(详细请阅览计数器说明书,请不要随意更改内部参数)
4.14.2时间设置:按<向左箭头选择位数,再按▲向上或▼向下选择所需个数即可。
5.注意事项
5.1使用不同气体时,因气体的压力大小不同,从而影响点火效果,此时,须调节燃烧座底下的
气压调节阀的控制量,同时与气体流量调节开关配合调整,以得到标准火焰。
5.2该设备的夹具、本生灯的移动部份都是用直线轴承承载,因此,轴承杆要求保持清洁,并定
期用带有机油的擦布去擦,以使得直线轴承正常工作,移动自如;
5.3实验结束后扭紧液化气罐安全气阀,待气管内的残留气体用完后,才能最后关闭电源。
6.示意图
燃烧区：定位夹具及点火头
计数区及时
间设置区
控制区：开关，
前进，返回，
上升，下降，
点火，电源
燃气压
力调节
燃气压
力观察
表
燃气流
量调节
燃气流量
观察表。
垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。
为生产提供合格的成型原料。
文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。
3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。
2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。
4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。
垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。
为生产提供合格的成型原料。
文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。
3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。
2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。
4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。

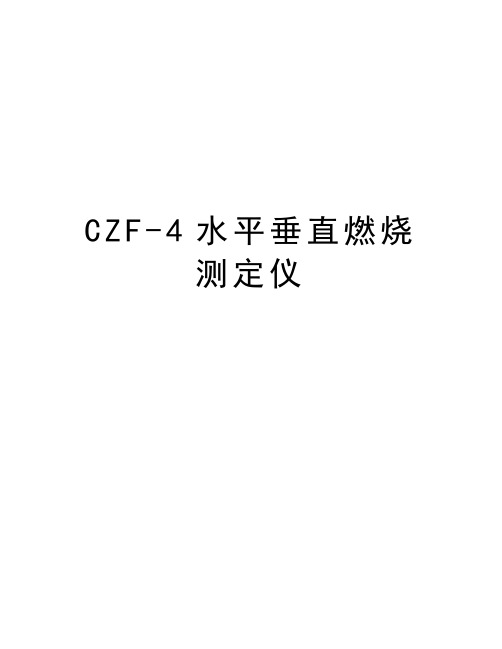

C Z F-4水平垂直燃烧测定仪C ZF-4型水平垂直燃烧测定仪使用说明书南京市江宁区分析仪器厂收集于网络，如有侵权请联系管理员删除安全警告尊敬的用户：你们在使用仪器的过程中可能涉及以下的项目，请注意：一、使用规定的电压，仪器用电应有接地线。
二、测试样品时，某些材料会释放有毒有害气体，建议检测应在通风橱内进行，并做好人体防护。
三、使用液化气、天然气、煤气等燃气源时各管路接口不应漏气，通气管老化应及时更换。
四、试验时操作人员不能离开试验现场。
五、计算机控制的设备应防止病毒的侵袭。
六、配备灭火器材。
七、实验结束时应关闭所有电源、气源。
收集于网络，如有侵权请联系管理员删除1概述CZF-4型水平垂直燃烧测定仪，是根据国家标准GB/T2408《塑料燃烧性能试验方法—水平法和垂直法》而研制的，完全满足国家标准GB/T2408中规定的技术要求。
可在同一台仪器进行塑料水平燃烧和垂直燃烧两种方法的试验，自动记录试验时间、允许用户输入水平法的烧损长度从而自动计算燃烧速度，所有试验信息均可由液晶显示器显示并且试验结果可由打印机输出。
与国外同类仪器相比，具有自动化程度高，记时准确，自动显示测试结果等优点，与专用的试样支架配合，也可用于GB/T5455《纺织织物—阻燃性能测试—垂直法》试验。
本仪器规定了在实验室内对水平和垂直方向放置的试样用小火焰点火源点燃后，测定试样的燃烧速度，有焰燃烧和无焰燃烧时间。
2仪器工作条件及主要技术指标2.1环境温度：-10℃-30℃。
2.2相对湿度：≤85%。
2.3供电电压：220V±10%、50HZ，功率：100W。
2.4本生灯自动点火时间分为：10s 12s 30s。
2.5本生灯内径9.5mm±0.5mm。
2.6本生灯对试样施加火焰试验结束时有提示声。
2.7仪器具有记录储存试样的有焰和无焰燃烧时间以及自动计算烧损速度之功能。
2.8气源：液化石油气。
2.9仪器重量约：40Kg。
1仪器简介仪器名称水平垂直燃烧测定仪检测项目及仪器概述试验机根据美国UL94标准《设备和器具部件用塑料材料的可燃性试验》、GB/T2408-《塑料燃烧性能试验方法：水平法和垂直法》及IEC60065中规定的有关条款设计制造，用于检验塑料材料的燃烧特性工作原理试验机提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。
试验频次或数量2操作步骤简介2.1 检查和气管是否漏气，U型压力计的U型管内水要足够。
如无误接通电源开关，将施焰时间按要求设定2.2 将样品夹好，时燃烧器倾斜至需要的角度（初设45°），调整样品夹具和样品的位置使它符合实验要求。
2.3 按下供气按钮，接通气源，同时按下点火按钮进行点火，调节燃气流量调节阀，是火焰达到标准高度（用火焰高度测量标尺测量火焰高度，此时的燃烧器应该在垂直位置）。
2.4 按下前行按钮，燃烧器移动到试验位置，试验开始，施焰时间计时器开始计时。
试验过程中要观察样品燃烧情况，施焰时间到达后，燃烧器自动后退，同时余焰时间计时器开始计时，如余焰熄灭，及时按下余焰熄灭停止按钮，同时余灼时间计时器开始计时，如果余灼熄灭，及时按下余灼停止按钮，记录余燃时间及余灼时间。
2.5 实验结束，切断电源，切记要关掉燃气阀主阀。
3使用环境及工作条件3.1 环境温度：正常室温3.2 相对湿度：≤85%3.3 使用环境中没有震动及腐蚀性空气4注意事项4.1 勿在爆炸性环境下操作4.2 在进行日常维护的时候，必须在切断电源及拔下插头的情况下。
仪器内部清洁需要专业人员操作。
4.3 燃气阀应有减压阀，主阀关启可靠。
4.4 自然通风环境即可，试验结束方可启动风机排除。
UL94VTM水平垂直燃烧试验仪UL94VTM水平垂直燃烧测试仪适用范围：主要用于测定塑料、橡胶或薄膜在规定火源下燃烧性能，以判断其耐火等级。
不但适用于照明设备、低压电器、家用电器、电机、工具、仪表等设备以及电气连接件等电工电子塑料或橡胶产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料、防火封堵材料型式认可或其它固体可燃材料技术参数：校准目的及要求试验火焰的校准是进行试验更基本的保证，保障试验的可靠性。
试验要求50w火焰高度20±1mm，500w 火焰外部黄色火焰高为125mm，内部蓝色火焰高40mm；使用火焰加热铜块，要求温铜块从100 度上升到700 度所需的时间50W 试验火焰为44±2s，500W试验火焰为54±2s符合标准：GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》三，燃烧测试仪符合标准：GB-T5455 《纺织品燃烧性能试验垂直法》GB-T13488《橡胶燃烧性能测定;-;垂直燃烧法》ANSI/UL94、IEC60950-1、IEC695-2-2UL94, ISO 1210, GB/T2408-2008/IEC60695-11-10:1999, GB/T 5169.16-2008/IEC 60695-11-10 :2003/ASTM D635 , GB/T 8332-2008/ISO 9772-2001/ASTM D4986, ASTM D4804 /ISO 9773,GB/T 5169.17-2008/IEC 60695-11-20 :2003/ASTM D 5048实验方法：校准方法一般使用火焰量规，使用火焰加热校准铜块进行校准。
校准通过的判定火焰校准升温时间要求测温铜块从100 度上升到700 度所需的时间50W 试验火焰为44±2s，500W试验火焰为54±2s50w水平燃烧试验从触摸屏进入50w水平燃烧试验操作界面在式样一端25mm和100mm处，垂直于长轴划两条标线，在25mm标记的另一终端，使试样与纵轴平行，与横轴倾斜45度位置夹住试样，本生灯与试样相对位置调整好旋转压力表，压力表只作开关应用，一般不显示读数，使流量计显示适合气体流量，然后微调流量计按仪器面板上点火按钮，点燃本生灯调节燃气流量，并调节本生灯下端的滚花螺母，使灯管在垂直位置时，产生20mm 高的蓝色火焰。
水平垂直燃烧试验机安全操作及保养规程1. 引言水平垂直燃烧试验机是一种用于测试材料的阻燃性能的设备。
在使用水平垂直燃烧试验机时，必须严格遵守安全操作规程，以确保操作人员的安全，并保持设备的正常运行。
本文档将介绍水平垂直燃烧试验机的安全操作和保养规程。
2. 设备安全操作2.1 设备检查在每次使用水平垂直燃烧试验机之前，操作人员应该进行以下设备检查：•检查试验机的电源线是否完好无损；•检查试验机的控制面板是否正常工作；•检查试验机的燃烧室是否完好，并清理室内杂物；•检查试验机的排气系统是否通畅。
2.2 操作步骤当进行水平垂直燃烧实验时，请按照以下步骤操作：1.将待测试样品放置在试验机的燃烧室中并关闭燃烧室门；2.打开试验机的排气系统；3.设置试验机的相关参数，如点火时间、氧气流量等；4.开启试验机的点火系统，并迅速远离试验机；5.观察样品燃烧过程，记录相关数据；6.实验结束后，关闭试验机的排气系统，并等待燃烧室内冷却后方可打开燃烧室门。
2.3 安全注意事项在操作水平垂直燃烧试验机时，务必遵循以下安全注意事项：•操作人员应穿着适当的防护服，并戴上眼镜和手套；•不得在试验机运行时将手或其他物体伸入燃烧室；•使用试验机时，应保持周围环境整洁无阻，防止触碰到试验机的电源线；•燃烧室内禁止放置易燃物品；•禁止将水或其他液体倒入试验机的控制面板或其他部件；•在紧急情况下，应立即切断试验机的电源。
3. 设备保养规程为了保持水平垂直燃烧试验机的正常运行和延长设备寿命，操作人员应按以下保养规程进行：3.1 每日保养每天使用水平垂直燃烧试验机后，操作人员应进行以下保养措施：•清洁燃烧室内的残留物；•清洁排气系统；•检查燃烧室门和密封件是否完好。
3.2 定期保养定期保养是为了确保设备的长期正常运行。
操作人员应按照以下计划进行定期保养：•每3个月清洁燃烧室内部，包括燃烧室壁板、排气系统等；•每6个月对试验机进行检查和维护，包括控制面板、电源线等；•每年更换试验机的燃烧室门密封件。
XX市产品质量监督检验所受控：QZJ/ZY-QG01-XXXX
水平垂直燃烧测定仪操作规程
1．1面板顺排列八位数显示，第一位显示为试验次数五个试样分别用A、B、C、
D、E五个符号来表示，选用垂直法时，在试验或读出的过程中，该数码右
下角的亮点分别表示施加火焰的次数。
该点暗时，表示对某个试样第一次施加火焰，此时只记录有焰燃烧时间。
该点亮时，表示对某个试样第二次施加火焰，此时既要记录有焰燃烧时间，又要记无焰燃烧时间。
1．2时间记录器由2、3、4三个数码管组成，在垂直燃烧实验时用以显示本次试验的有焰燃烧时间，显示时间的单位为秒（精度0.1秒）。
1．3时间计数器分别由5、6、7、8四个数码管组成在垂直燃烧试验时，用以显示诸次有焰燃烧的积累时间；与无焰燃指示灯配合，用以显示无焰燃烧时间；在水平燃烧试验时，用以显示测量的时间；在两种试验方法施加火焰时，均采用倒计数的方式显示施焰的剩余时间，（精度0.1秒）。
1．4键盘及开关
1．4．1[复位]：复位键。
1．4．2[返回]：返回键，按此键使仪器返回到初始状态“P”。
1．4．3[清零]：清零键，该键只有在数码显示器上显示“P”的初始状态时，才能起到清零的作用。
显示为其它状态时，该键起不到清零的作用。
1．4．4[运行]：运行键，按此键显示出垂直或水平符号时，以确定某种方式。
2．1当一组试验结束后，仪器显示End，这时可用[读出]键连续地读出各试样的试验参数。
在各试样试验参数读出并加经记录之前，禁止按[清零]键，以免数据的丢失。
起草人：XXX批准人：XXX
日期：XXXX.10.10。
垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。
为生产提供合格的成型原料。
文章来源：中国网印特印网()2、适用范围适用于本公司内塑料、吸塑片材检测。
3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。
2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。
4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mni,需要提供测试的最小厚度样品和3mm(-0. 0, 0. 2)厚度样品,若样品最小厚度大于3mm或者最大厚度小于3mm, 则可以不用提供3mm样品；样品最大片度不超13mm,最大宽度不超过13. 5mm,角半径不大于1. 3mmV 级防火试验(VerticdlBurningTest, V-0/VT/V-2)样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mm,需要提供测试的最小厚度样品和最大疗度样品；样品最大耳度不超过13mm,如果最小片度样品和最大片度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3. 2mm；角半径不大于1.3mm3V 级防火试验(500W125mmVertica 1 BurningTest, 5VA/5VB)样品要求：1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长X宽：125±5mmX13.0±0.5mni,提供最小厚度的样品；块状样品，130±5mmX150±5min提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致,样品最大厚度不超过13mm,角半径不超过1. 3mm。
ZR-312水平垂直燃烧测定仪使用说明书使用前注意事项1、仪器及燃气瓶存放处要严禁烟火，杜绝火种，及时熄灭试验后仍在阴燃的试样。
应设置二氧化碳等灭火器材。
2、在开机前需认真检查燃气管路，严禁燃气泄漏。
3、操作人员应具备防护服、防护手套，以免手被刺伤或烫伤。
4、工作间应装有排气风扇，以备试验后立即排除有害气体，更换新鲜空气。
5、试验结束，应先关闭燃气源，待管内燃气燃尽后，再关闭电源。
6、仪器务必具有良好接地线！一、主要用途本仪器主要用于塑料和非金属材料水平或垂直方向燃烧性能的测定。
主要测试项目分为线性燃烧速率、余焰/余辉时间以及试样的燃烧长度的测定，以试验后的结果来判定材料的阻燃等级。
测试原理：将长方形条状试样的一端固定在水平或垂直夹具上，其另一端暴露在规定的试验火焰中，通过测量线性燃烧速率，评价试样的水平燃烧行为；通过测量其余焰和余辉时间、燃烧的范围和燃烧颗粒滴落情况，评价试样的垂直燃烧行为。
二、仪器技术指标●火焰高度可调节●样夹水平、垂直方向均可自由滑动●计时装置：0 ～99H99M99S00●工作电源：AC220V 50Hz 100W三、适用标准国家标准：GB/T2408—2008塑料燃烧性能的测定水平法和垂直法四、面板按钮说明施焰时间——火焰施加在试样上的时间余焰时间——记录“引燃源移去后，在规定条件下材料的持续火焰”时间余辉时间——记录“火焰终止后，或者没有产生火焰时，移去引燃源后，在规定的试验条件下，材料的持续辉光”时间计时/停止——按一下对应的计时器开始计时，再按一下，对应的计时器停止计时复位——按一下，计时器计时全部归零风机开关——控制仪器上方风机的开关电源开关——控制仪器的通断电五、试验前准备工作取样应按照产品标准或GB/T2408-2008进行条状试样尺寸应为：长125mm±5mm，宽13±0.5mm，而厚度通常应提供材料的最小和最大厚度，但厚度不应超过13mm。
水平垂直燃烧试验仪操作规程
×××建设工程质量检测有限公司
电料检测试验室
文件编号SSJJY-BG-041-06-2011
标题：
水平垂直燃烧试验仪操作规程修改记录第0次修订
修改日期2011年06月15日页码共一页，第一页
水平垂直燃烧试验仪操作规程
一、垂直燃烧
1．按“施焰时间”表头，设置施焰时间为60秒；
2．按“实验次数”表头，设置实验次数为1次；
3．将实验角度设为45°，在夹头上装好试品，调整试品与铁丝网的距离为10mm；
4．按“左行”键，待燃烧器倾斜角度45°，调整试品和燃烧器位置，再按“右行”键，将燃烧器退回至垂直位置。
5．打开气源，按“供气点火”键，按照点火和火焰调节方法调节至标准要求。
6．按“启动”键开始试验。
火焰烧到试品第一标线时，使用秒表开始计时，同时将燃烧器后退远离试品。
施加时间到后火焰自动熄灭。
火焰烧到试品第二标线时，秒表停止计时。
7．试验完毕按“复位”和“持焰清零”键，即可开始新的试验。
8. 试验完毕后，切断电源，整理仪器。
责任人：。
材料烧（阻燃）类试验设备水平平垂直燃烧试验仪基本简介：1、水平垂直燃烧试验主要参照 UL 94-2006、IEC 60695-11-4 、IEC 60695-11-3、GB/T5169-2008 系列等标准采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 甲烷或丙烷 ) ，按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试品定时施燃若干次，以试品点燃、灼热燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。
2、水平垂直燃烧试验仪主要针对 V-0 、 V-1 、 V-2 、 HB 、 5V 级材料的可燃性进行定级评定。
适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
技术参数:1、 燃烧器：内径 Φ9.5mm ± 0.3mm 单气体及内径Φ12mm ± 0.3mm 混合气体本生灯各一个2、 试验倾角：0°、20°、45°手动切换3、 火焰高度：20mm ± 2mm 到 180mm±10mm 可调4、 施焰时间: 0-999.9s±0.1s 可调5、 余焰时间: 0-999.9s±0.1s，自动记录，手动暂停6、 余灼时间: 0-999.9s±0.1s，自动记录，手动暂停7、 燃烧气体: 98% 甲烷气或98% 丙烷气( 一般情况可采用液化石油气代替 )8、 流量压力：带双流量表及压力表（燃气及空气）9、 温度测试范围：0~1000℃10、火焰温度要求：从 100℃±5℃升到700℃±3℃的时间在 44±2 秒及54 秒±2秒之内11、测温热电偶：Φ0.5mm 进口铠装（K 型）热电偶二条（双测温系统,V-0/1/2（50W)及 5VA/B(500W)级别）12、试验背景：黑背景13、试验过程：试验程序手动控制，独立抽风14、参照标准：UL 94-2006、IEC 60695-11-3、IEC 60695-11-4、GB/T5169.15、16、17、22-200815、工作室体积：0.75 立方、不锈钢机箱（可定制其他尺寸）16、设备外尺寸：1100mm 宽×700mm 深×1300mm高。
垂直燃烧试验仪操作说明青岛众邦仪器有限公司技术支持阻燃服阻燃性能的检测一般用符合标准GB/T 5455《纺织品燃烧性能试验垂直法》的垂直法阻燃性能测试仪来进行检测，本方法可用于阻燃防护服衣料时间、阴燃时间、损毁长度的测定。
一、阻燃服检测设备1.垂直燃烧仪的试验箱长方形不锈钢箱体，箱内尺寸为329 mm X 329 mm X 767 mm，箱顶有均匀排列的16个内径为12. 5 mm的排气孔。
为防止箱外气流的影响，距箱顶外30 mm 处加装顶一块，箱两侧下部各开有6个内径为12. 5 mm的通风孔。
箱顶配有支架可承挂试样夹，使试样夹与前门垂直并位于试验箱中心，试样夹的底部位于点火器管口最高点之上17 mm。
2.点火器：采用TedeTal型内径为：11mm；倾斜角：＞50 。
3.试样夹：用以固定试样，防止卷曲并保持试样于垂直位置。
试样夹由两块厚2.0mm、内框尺寸为356 mm、宽89 mm的U型不锈钢板组成。
4.使用气体：丙烷、丁烷、石油液化气5. 重锤（砝码）：附挂钩，可将砝码挂在测试后试样一侧的下端，用以测定损毁长度。
砝码由5个不同质量的组成，根据被测式样本身质量不同选择使用，质量选择如下表：6.控制部分：电源开关、点火器启动开关、试样点燃时间设定计、续燃时间计、续燃时间计量停止开关、气体调节阀等组成。
二、准备试样1.将式样裁剪成大小为300 mm×80 mm，长的一边要与织物经向或纬向平行。
2.每一组测试样品，一般要取10个试样，5个经向试样及5个纬向试样，经向试样不能取自同一经纱，纬向试样不能取自同一纬纱。
3.试样在试验前要在温度(20±2)℃、相对湿度为(65±2)%的标准大气中平衡放置8～24h(视织物厚度而定，薄织物8h已可，厚织物需24 h)。
然后取出放人密封容器内。
也可按有关各方商定的条件进行处理，如在105℃，通风烘燥th以上，在干燥器内冷却0，5h等。
采用水平法与垂直法测定材料燃烧性能的实验指导书一.实验目的1. 通过实验，掌握垂直、水平测定仪的使用方法；2. 了解对水平和垂直方向放置的试样用小火焰点燃后的试样的燃烧性能。
二.实验原理水平或垂直地夹住试样一端，对试样自由端施加规定的气体火焰，通过测量先行燃烧速度（水平法）或有焰燃烧及无焰燃烧时间（垂直法）等来评价试样的燃烧性能。
有焰燃烧：在规定的试验条件下，移开点火源后，材料火焰持续的燃烧。
有焰燃烧时间：在规定的试验条件下，移开点火源后，材料火焰持续的燃烧的时间。
无焰燃烧：在规定的试验条件下，移开点火源后，当有焰燃烧终止或无焰产生时，材料保持辉光的燃烧。
无焰燃烧时间：在规定的试验条件下，当有焰燃烧终止或移开点火源后，材料持续无焰燃烧的时间。
三.实验装置风柜和通风橱、实验室燃烧器（本生灯）、环形支架、计时装置、鼓风烘箱、干燥器，医用脱脂棉。
四、仪器面板介绍4.1 第一个数码管为试验次数显示位置，分别用A、B、C、D、E 五个符号来表示五个试样。
选用垂直法时，在试验或读出的过程中，该数码管右下角的亮点分别表示施加火焰的次数。
该点暗时表示对某个试样第一次施加火焰，此时只记录有焰燃烧时间。
该点亮时，表示对某个试样第二次施加火焰，此时既要记录有焰燃烧时间，又要记录无焰燃烧时间。
4.2 第2、3、4 个数码管组成一组时间计数器，在垂直燃烧试验时，用以显示本次试验的有焰燃烧时间（精度0.1s）。
4.3 第5、6、7、8 个数码管组成一组时间计数器，在垂直燃烧试验时，用以显示本次试验的有焰燃烧的积累时间；与无焰燃烧指示灯配合，用以显示无焰燃烧时间。
在水平燃烧试验时，用以显示测量的时间，在两种试验方法的施加火焰时，均采用倒计数的方式显示施焰的剩余时间（精度0.1s）。
注 1 ：所有显示时间的单位为秒。
4.4 面板上各开关，按键介绍。
4.4.1 复位：强制复位键4.4.2 清零：清零键，用以清除机器内部不必要的信息，以利于精确计时。
GLM-CZF5型触摸屏控制款水平垂直燃烧测定仪使用说明书武汉格莱莫检测设备有限公司产品保修单尊敬的用户：您好!承蒙您惠购使用本公司产品，谨致谢意!在以后的日子里，我们会为您提供优良的售后服务，尽力确保及时解决您的问题。
为了保护您的合法权益，免除您的后顾之忧，我公司特向您作出下述说明：1、产品保证开箱合格，购买后一周内（凭发票日期）发现严重质量问题，经本公司技术部门或授权经销商机构确认后可提供免费更换。
2、设备箱体上产品标签请妥善保存。
设备出厂一年内实行免费保修(易损件除外)，一年后，我们仍免费为您维修维护设备，如下更换零配件只需收取成本费用。
3、产品出现故障时，请将故障现象及参数详细记录，并传真(或电话)至本部服务部门，本部将在二十四小时内答复您并确认后续的服务进程。
安全警告尊敬的用户：您在使用仪器的过程中可能涉及以下项目请注意：一、请务必阅读相关标准和设备使用说明书后再使用设备!二、使用规定的电压，仪器用电应有接地线。
三、测试样品时，某些材料会释放有毒有害气体。
建议检测应在通风橱内进行，并做好人体防护。
四、严禁接入与设备不相符的其他任何气体!!!使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。
五、试验室严禁出现试验所需以外的易燃易爆品！六、试验时操作人员不能离开试验现场。
七、试验时，试验人员请注意防止高温烫伤！八、计算机控制的设备应防止病毒的侵袭。
九、实验室需配备灭火器材。
十、试验结束时应关闭所有电源、气源。
十一、试验结束后请务必清理试验残留或滴落物!以免残留或滴落物累积造成意外！一、概述CZF-5型水平垂直燃烧测定仪，是根据标准GB-T2408-2008而研制的，完全满足国家标准GB/T2408规定的技术要求。
与专用的式样支架配合可在同一台仪器进行塑料水平燃烧和垂直燃烧两种方法的试验，自动记录试验时间。
与同类仪器相比，具有自动化程度高，记时准确，自动显试结果等优点。
本仪器规定了在实验室内对水平和垂直方向放置的式样用小火焰火源点燃后，测定式样的燃烧速度，有焰燃烧和无焰燃烧时间。
产品箱体外壳为磨砂不锈钢，并配置透明观察窗，自动记录施焰、余焰、余灼时间；试验数据可存储，可调阅试验历史数据；自带静音排风，试验燃烧烟气安全排出；水平、垂直燃烧试样夹电机控制，无需手动调节；施焰结束后本生灯自动退回，减少人工操作繁琐。
二、仪器安装好设备后点火前的注意事项1.煤气罐要配中压减压阀，煤气罐减压阀调到最大（螺杆全部拧进去，在外面露着的最少）。
2.第一次使用时，接通燃气后要放一会儿，先把管道里的空气排掉。
3.第一次点火要先将喷灯下端空气尽快用上面的滚花螺母全部盖住，点着火后再调节蓝色火焰。
4.打火针在喷内灯口边缘上方，且距离喷灯口在5mm内。
5.不能长期按住点火键不放，否则会造成点火器过载损坏每次点火时间不能超过5秒。
6.燃气流量阀向右关死后，然后向左旋转4圈左右是最容易点着火的。
三、适用范围与标准设计国标：GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》适用标准：UL94-2006、GB-T5455、GJB360B-2009、GB-T13488、GB-T5169、IEC60695-11-3、IEC60695-11-4、IEC60950-1、IEC695-2-2四、仪器工作条件1.环境温度：-10℃～30℃2.相对湿度：≤85％3.供电电压和功率：220V±10％50HZ功率150W五、技术参数1.燃烧器：内径Φ9.5mm+0.3mm单气体及内径Φ9.5mm±0.5mm本生灯。
2.本生灯带有空气调节螺母，用来调节蓝色火焰高度。
3.本生灯施焰时间：任意设定。
4.燃烧器试验倾角：0～45°可调节，可在0～45°之间每5°固定并来回切换。
5.火焰高度：20mm+2mm到100mm+10mm可调。
6.本生灯通过电机快速移动到式样端。
施焰完毕本生灯自动退回。
7.本生灯施焰时间：0～999.9S+0.1s可调，区间内任意设定，火焰调节20～175mm可调节。
8.余焰时间：0～999.9S+0.1s可调，仪器自动记录，手动暂停。
9.余灼时间：0～999.9S+0.1s可调，仪器自动记录，手动暂停。
10.试验气源使用98%甲烷、煤气或液化石油气11.甲烷流量105ml/min-1000ml/min可调。
12.燃气管路上设有电子开关，试验结束关闭面板上的燃气开关切断气源。
本生灯自动熄灭。
13.式样架上下左右行程均大于300mm以上。
式样水平和垂直均有伺服电机带动调节与火焰的距离。
14.箱体材质：磨砂不锈钢。
15.试验箱顶部设有排风扇，试验结束，可排出有毒物质。
16.试验过程自动控制、独立抽风。
17.设备外形尺寸：宽1160mm×深600mm×高1310（含脚）mm。
18.燃烧试验区容积：＞0.5立方,长*宽*高约900mm×590mm×1050mm,背景黑色，背景照度≤20Lux。
19.燃气泄漏报警装置（选配）20.火焰校准装置（选配）六、试样制作要求式样尺寸列表尺寸方法长宽厚每组（数量）mm水平法125±513.0±0.3小于13mm3根垂直法125±513.0±0.3小于13mm5根七、操作界面介绍1.开机界面首界面有水平法、垂直法、自编辑三个试验方法，点响应的选择键进入相应的界面2.水平法界面（1）Ta——后面数值为施焰时间，可以直接点击数字进入键盘界面修改时间（2）“水平垂直燃烧仪-水平”这行字的位置同时还是复位键，点一下会复位到开机界面（3）调位键——点一下本生灯移动到式样端，调好式样与本生灯的距离按停止键才能退回（4）启动——按一下，本生灯自动前进到式样端（5）停止——按一下本生灯退回到原位（6）排风——按一下排风扇排风，再按一下停止排风（7）燃气——按一下燃气打开，再按一下燃气关闭（8）点火——按一下点火器自动点火三次（9）照明——按一下照明打开，再按一下，照明关闭（10）上——按住式样盒向上移动，松开停止移动（11）下——按住式样盒向下移动，松开停止移动（12）保存——将试验数据保存，在试验时做完一组式样也就会自动跳出保存界面（13）左——按住式样齿条向左移动，松开停止移动（14）右——按住式样齿条向右移动，松开停止移动（15）计时——观察式样燃烧情况点击（16）L——L下列的数值为可修改的值，直接点击数值可修改，当式样没有燃烧到100mm刻度的时候，要将测量好的燃烧长度修改成实际长度3.垂直法启动、停止、燃气、点火、保存、计时这些公共键功能是一样的。
同样，“水平垂直燃烧仪-垂直”这行字的位置同时还是复位键，点一下会复位到开机界面。
T1为第一次有焰时间，T2为第二次有焰时间，T3为无焰燃烧时间蔓延到夹具与铺底起燃，下端对应的式样位置都可以点击选择对应情况4.自编辑界面Ta——施焰时间间歇时间——火焰退回到下次自动前进所等待的时间循环次数——即施焰次数5.参数设置界面1.清空历史数据——点清空将清除所有保存的历史数据2.电机返回关闭燃气——切换状态里有“是”与“否”两项选择，选择“是”，在电机返回的同时系统会关闭燃气，下次启动前要在操作界面重新打开燃气并点火，选择“否”则本生灯长明3.电机启动自动点火——切换状态里有“是”与“否”两项选择，只有在电机返回关闭燃气选择是的条件下才能选择“是”，选择自动点火，则在按过启动键后系统会自动开启燃气点火三次后自动启动本生灯。
八、操作步骤下图：式样安装图1.水平法（30S试验开始前先将施焰时间设置为30s)（1）在式样一端25mm和100mm处，垂直于长轴划两条标线，在25mm 标记的另一终端，使式样与纵轴平行，与横轴倾斜45度位置夹住式样。
（2）开电源按“停止”，使本生灯退回到最左侧。
（4）按“调位”将本生灯移至式样一端，旋开本生灯支架及式样支架滑块上的锁紧螺丝，调节本生灯与式样之间的距离，使本生灯灯口处在式样自由一端的下方，通过“上”“下”按键调节式样的高度，使式样自由端位于本生灯灯口上方10mm位置。
调整完成后，按“停止”键使本生灯退回到原位。
（5）打开气路上的燃气总阀，使燃气进到设备内，按“燃气”然后调节“燃气流量”按“点火”点着本生灯（第一次使用因为气管里有空气，所以需要将空气排干净才能点着火）并调节本生灯下端的滚花螺母，使灯管在垂直位置时，产生20mm高的蓝色火焰。
将本生灯倾斜45度。
（6）按“启动”对试样施加火焰。
施焰时间结束，本生灯自动退回。
停止施焰后，若试样继续燃烧(包括有焰燃烧或无焰燃烧)，当施焰时间开始计时的时候开始观察式样燃烧情况，当火焰燃烧到25mm标线点计时键，燃烧时间开始计时，式样继续燃烧到100mm标线或熄灭时再次点计时键，如果式样未烧到100mm标线则需测量从25mm标线到燃烧终止端的烧损长度L,(单位毫米)。
能自撑式样燃烧时，应将非自撑式样夹移到右边；非自撑式样燃烧时，应观察式样燃烧情况，逐步将式样夹向右退回。
注:如果燃烧前沿越过100m m标线，则记录从25mm标线至100mm标线间燃烧所需时间t，此时烧损长度为75mm；如果燃烧前沿没有烧到100mm处，烧损长度为25mm处到熄灭点的距离。
分级标志，〕材料的燃烧性能，按点燃后的燃烧行为，可分为下列四级(符号FH表示水平燃烧):FH-1:移开点火源后，火焰即灭或然烧前沿未达到25m m标线;FH-2:移动点火源后，燃烧前沿越过25m m标线，但未达到100m m 标线。
在FH-2级中，烧损长度应写进分级标志，如FH-2-70mm,FH-3:移开点火源后，燃烧前沿越过100m m标线，对于厚度在3至13m m的试样，其燃烧速度不大于40mm/min;对于厚度小于3mm的试样，燃烧速度不大于75 mm/min。
在FH-3级中，线性燃烧速度应写进分级标志，如FH-3-30 mm/min,FH-4:除线性燃烧速度大于规定值外，其余与FH-3级相同。
其燃烧速度也应写进分级标志，如FH-2.垂直法（10S试验开始前先将施焰时间设置为10s）（1）按“调位”将本生灯移至式样一端，调节本生灯与式样之间的距离，使本生灯灯口处在式样自由一端的下方，通过“上”“下”按键调节式样的高度，使式样自由端位于本生灯灯口上方10mm位置。
调整完成后，按“停止”键使本生灯退回到原位。
（2）打开气路上的燃气总阀，使燃气进到设备内，按“燃气”然后调节“燃气流量”按“点火”点着本生灯（第一次使用因为气管里有空气，所以需要将空气排干净才能点着火）并调节本生灯下端的滚花螺母，使灯管在垂直位置时，产生20mm高的蓝色火焰。
