关于UL94水平垂直燃烧试验仪的详细介绍

防火等级ul94防火等级UL94是指美国UnderwritersLaboratoriesInc.（简称UL）制定的一种防火等级测试标准，该标准主要适用于塑料材料和制品，用于评估其防火性能。

该标准已成为全球范围内广泛使用的防火等级测试标准之一。

UL94测试方法UL94测试方法主要包括水平燃烧测试和垂直燃烧测试。

水平燃烧测试主要用于评估材料在水平方向上的燃烧性能，垂直燃烧测试则用于评估材料在垂直方向上的燃烧性能。

水平燃烧测试水平燃烧测试主要分为V-0、V-1和V-2三个等级。

V-0等级要求材料在一定的时间内停止燃烧，不允许有燃烧滴落，且烟雾、火焰和残留物的程度要小于一定的标准；V-1等级要求材料在一定的时间内停止燃烧，不允许有燃烧滴落，且烟雾、火焰和残留物的程度要小于一定的标准；V-2等级要求材料在一定的时间内停止燃烧，不允许有燃烧滴落，且烟雾、火焰和残留物的程度要小于一定的标准。

垂直燃烧测试垂直燃烧测试主要分为HB、V-0、V-1和V-2四个等级。

HB等级要求材料的最大火焰高度不得超过一定的标准；V-0等级要求材料在一定的时间内停止燃烧，不允许有燃烧滴落，且烟雾、火焰和残留物的程度要小于一定的标准；V-1等级要求材料在一定的时间内停止燃烧，不允许有燃烧滴落，且烟雾、火焰和残留物的程度要小于一定的标准；V-2等级要求材料在一定的时间内停止燃烧，不允许有燃烧滴落，且烟雾、火焰和残留物的程度要小于一定的标准。

防火等级UL94的意义防火等级UL94是评估塑料材料和制品防火性能的重要标准之一，对于保障人们的生命财产安全具有重要意义。

通过对材料的防火性能进行评估，可以确定其在实际使用中的安全性能，从而避免因材料燃烧而引发的火灾事故。

防火等级UL94的应用防火等级UL94广泛应用于电子、电器、汽车、建筑等领域，用于评估各种塑料材料和制品的防火性能。

在电子、电器领域，防火等级UL94被用于评估电子产品外壳和其他塑料制品的防火性能，以确保电子产品在正常使用和异常情况下的安全性能。

环氧树脂是一种常见的工业材料，具有良好的机械性能和耐腐蚀性能。

在许多应用中，环氧树脂需要具备阻燃性能，以确保其在火灾发生时不会加剧火势。

UL 94是美国安全实验室（Underwriters Laboratories）制定的一种评估塑料材料阻燃性能的测试标准，而环氧树脂ul94水平燃烧测试标准则是针对环氧树脂的阻燃性能进行评定的重要方法之一。

一、测试原理及方法1.环氧树脂ul94水平燃烧测试标准的基本原理是将制备成不同尺寸和形状的试样，在特定的实验条件下进行燃烧测试，以评估其燃烧性能。

测试方法主要分为水平燃烧测试和垂直燃烧测试两种类型。

2.在水平燃烧测试中，试样在一定的燃烧条件下进行测试，评估其是否满足特定的阻燃等级。

根据燃烧时间和燃烧情况，试样可以被评定为符合V-0、V-1或V-2等级。

3.而在垂直燃烧测试中，试样垂直设置，在特定的实验条件下进行测试，评估其燃烧性能。

根据试样的燃烧情况和持续时间，也可以被评定为V-0、V-1或V-2等级。

二、环氧树脂ul94水平燃烧测试标准的意义1.环氧树脂ul94水平燃烧测试标准的制定和实施，对于环氧树脂在使用过程中的安全性和阻燃性能起到了至关重要的作用。

通过测试，可以客观地评估环氧树脂材料的阻燃性能，为其在特定的应用领域提供了极为重要的参考依据。

2.具备良好阻燃性能的环氧树脂，可以在电子、航空航天、建筑等领域中得到广泛的应用。

通过严格的环氧树脂ul94水平燃烧测试，可以为相关行业的安全生产和产品质量提供重要的保障。

三、个人理解及观点环氧树脂ul94水平燃烧测试标准的实施，不仅提高了环氧树脂材料的应用安全性，同时也促进了相关行业的健康发展。

在今后的发展中，环氧树脂ul94水平燃烧测试标准将会不断完善，以更好地适应不同领域的需求，促进环氧树脂材料的研发和创新。

作为文章写手，我深切感受到环氧树脂ul94水平燃烧测试标准在工业安全领域的重要性，也希望未来可以看到更多环保、高效的环氧树脂产品在各行业中广泛应用。

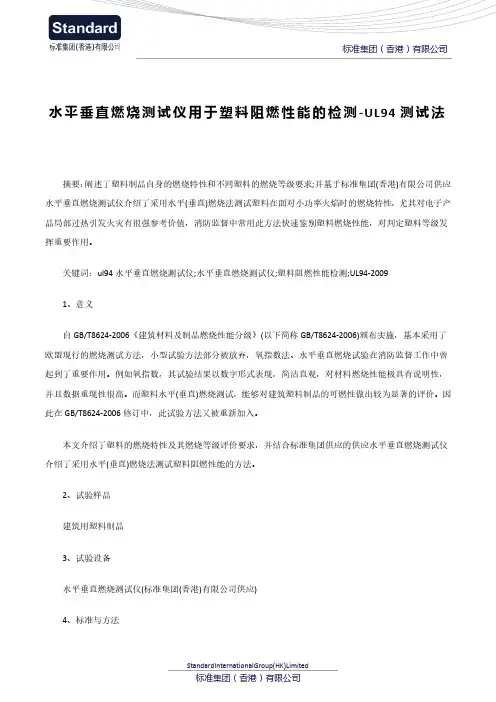

水平垂直燃烧测试仪用于塑料阻燃性能的检测-UL94测试法摘要：阐述了塑料制品自身的燃烧特性和不同塑料的燃烧等级要求;并基于标准集团(香港)有限公司供应水平垂直燃烧测试仪介绍了采用水平(垂直)燃烧法测试塑料在面对小功率火焰时的燃烧特性，尤其对电子产品局部过热引发火灾有很强参考价值，消防监督中常用此方法快速鉴别塑料燃烧性能，对判定塑料等级发挥重要作用。

关键词：ul94水平垂直燃烧测试仪;水平垂直燃烧测试仪;塑料阻燃性能检测;UL94-20091、意义自GB/T8624-2006《建筑材料及制品燃烧性能分级》(以下简称GB/T8624-2006)颁布实施，基本采用了欧盟现行的燃烧测试方法，小型试验方法部分被放弃，氧指数法、水平垂直燃烧试验在消防监督工作中曾起到了重要作用。

例如氧指数，其试验结果以数字形式表现，简洁直观，对材料燃烧性能极具有说明性，并且数据重现性很高。

而塑料水平(垂直)燃烧测试，能够对建筑塑料制品的可燃性做出较为显著的评价。

因此在GB/T8624-2006修订中，此试验方法又被重新加入。

本文介绍了塑料的燃烧特性及其燃烧等级评价要求，并结合标准集团供应的供应水平垂直燃烧测试仪介绍了采用水平(垂直)燃烧法测试塑料阻燃性能的方法。

2、试验样品建筑用塑料制品3、试验设备水平垂直燃烧测试仪(标准集团(香港)有限公司供应)4、标准与方法本文主要依据UL94-2009标准，采用标准集团(香港)有限公司供应的水平垂直燃烧测试仪对试样进行燃烧性能测试。

5、研究方法5.1 塑料的燃烧特性建筑中常用的塑料种类繁多，并有各种不同分类。

其最常见的分类是热塑性塑料及热固性塑料的区分。

(1) 在特定的温度范围内，加热时变软流动，冷却变硬，是一种可逆过程，可反复加工，为热塑性塑料，建筑中的很大一部分塑料属于此类别，包括聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯等。

这类塑料在受火后，易融化、滴落，一般采用水平测试法进行测试。

(2) 初次加热时可软化流动，到一定温度时，产生化学反应，形成网状化学键变硬，这种变化不可逆，不能再熔化，且不能溶解在溶剂中，为热固性塑料。

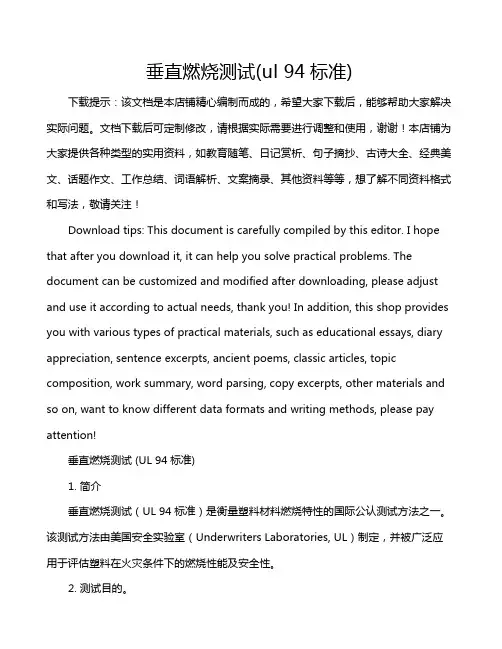

垂直燃烧测试(ul 94标准)下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!垂直燃烧测试 (UL 94标准)1. 简介垂直燃烧测试（UL 94标准）是衡量塑料材料燃烧特性的国际公认测试方法之一。

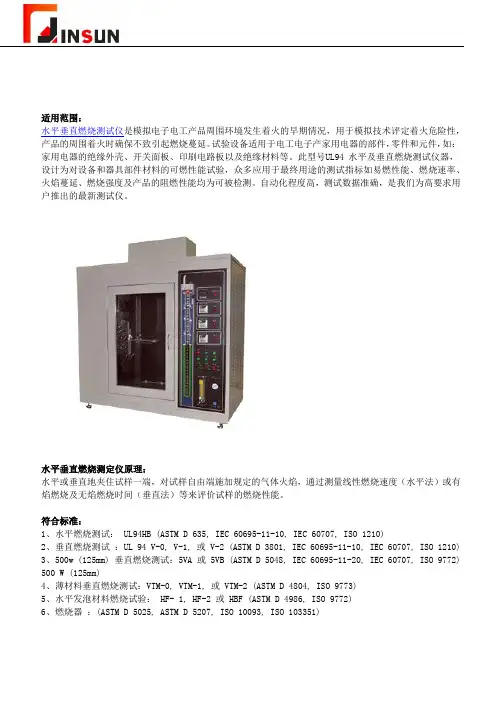

适用范围：水平垂直燃烧测试仪是模拟电子电工产品周围环境发生着火的早期情况，用于模拟技术评定着火危险性，产品的周围着火时确保不致引起燃烧蔓延。

试验设备适用于电工电子产家用电器的部件，零件和元件，如：家用电器的绝缘外壳、开关面板、印刷电路板以及绝缘材料等。

此型号UL94 水平及垂直燃烧测试仪器，设计为对设备和器具部件材料的可燃性能试验，众多应用于最终用途的测试指标如易燃性能、燃烧速率、火焰蔓延、燃烧强度及产品的阻燃性能均为可被检测。

自动化程度高，测试数据准确，是我们为高要求用户推出的最新测试仪。

水平垂直燃烧测定仪原理：水平或垂直地夹住试样一端，对试样自由端施加规定的气体火焰，通过测量线性燃烧速度（水平法）或有焰燃烧及无焰燃烧时间（垂直法）等来评价试样的燃烧性能。

符合标准：1、水平燃烧测试： UL94HB (ASTM D 635, IEC 60695-11-10, IEC 60707, ISO 1210)2、垂直燃烧测试：UL 94 V-0, V-1, 或 V-2 (ASTM D 3801, IEC 60695-11-10, IEC 60707, ISO 1210)3、500w (125mm) 垂直燃烧测试：5VA 或 5VB (ASTM D 5048, IEC 60695-11-20, IEC 60707, ISO 9772) 500 W (125mm)4、薄材料垂直燃烧测试：VTM-0, VTM-1, 或 VTM-2 (ASTM D 4804, ISO 9773)5、水平发泡材料燃烧试验： HF- 1, HF-2 或 HBF (ASTM D 4986, ISO 9772)6、燃烧器：(ASTM D 5025, ASTM D 5207, ISO 10093, ISO 103351)箱体及夹具特点：1、箱体尺寸：长1200mm×宽600mm×高1300mm2、超大试验箱体0.55m3，确保试验有充足空气供应3、箱体烤漆处理;内部烤黑色漆(标准要求)耐腐蚀3、试验仪由试验部分和控制部分组成采用一体化设计，方便现场安装和调试4、大型玻璃观测窗，美观大方;便于观测试样燃烧状态5、先进工业外观设计、试验操作考虑人体工学设计，便于触及试样、燃烧器拉杆设计，易于操作;6、所有夹具:由304 不锈钢制作;美观耐腐蚀;夹具为水平燃烧及垂直燃烧一体化设计;操作方便;节省空间;7、标准规定楔形支架，可自由伸缩;满足特殊材料的试验要求;长120mm±2mm, 宽20mm±1mm;材质：304 不锈钢;耐腐蚀;8、304 不锈钢火焰高度标尺;29、不锈钢尺0.5mm 精度。

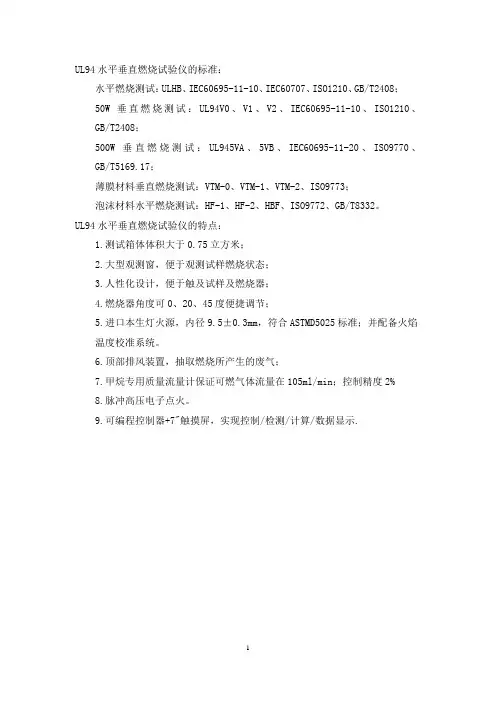

UL94水平垂直燃烧试验仪的标准：
水平燃烧测试：ULHB、IEC60695-11-10、IEC60707、ISO1210、GB/T2408；
50W垂直燃烧测试：UL94V0、V1、V2、IEC60695-11-10、ISO1210、GB/T2408；
500W垂直燃烧测试：UL945VA、5VB、IEC60695-11-20、ISO9770、GB/T5169.17；
薄膜材料垂直燃烧测试：VTM-0、VTM-1、VTM-2、ISO9773；
泡沫材料水平燃烧测试：HF-1、HF-2、HBF、ISO9772、GB/T8332。

UL94水平垂直燃烧试验仪的特点：
1.测试箱体体积大于0.75立方米；
2.大型观测窗，便于观测试样燃烧状态；
3.人性化设计，便于触及试样及燃烧器；
4.燃烧器角度可0、20、45度便捷调节；
5.进口本生灯火源，内径9.5±0.3mm，符合ASTMD5025标准；并配备火焰
温度校准系统。

6.顶部排风装置，抽取燃烧所产生的废气；
7.甲烷专用质量流量计保证可燃气体流量在105ml/min；控制精度2%
8.脉冲高压电子点火。

9.可编程控制器+7"触摸屏，实现控制/检测/计算/数据显示.
广州市智力通机电有限公司成立于1999年，专业研发、制造符合IEC、UL、CSA、GB、BS等标准的电线电缆、电子电器及其附件、家用电器等产品专用试验设备（Test Equipment）。

很好的设计制造技术、优良的加工设备和高精度的检测仪器，是我们保证产品质量的基础；“开拓进取，质量很好，信誉很好”的经营宗旨，是激励我们竭诚向客户提供更加优质的产品和售后服务的动力。

1仪器简介仪器名称水平垂直燃烧测定仪检测项目及仪器概述试验机根据美国UL94标准《设备和器具部件用塑料材料的可燃性试验》、GB/T2408-《塑料燃烧性能试验方法：水平法和垂直法》及IEC60065中规定的有关条款设计制造，用于检验塑料材料的燃烧特性工作原理试验机提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

试验频次或数量2操作步骤简介2.1 检查和气管是否漏气，U型压力计的U型管内水要足够。

如无误接通电源开关，将施焰时间按要求设定2.2 将样品夹好，时燃烧器倾斜至需要的角度（初设45°），调整样品夹具和样品的位置使它符合实验要求。

2.3 按下供气按钮，接通气源，同时按下点火按钮进行点火，调节燃气流量调节阀，是火焰达到标准高度（用火焰高度测量标尺测量火焰高度，此时的燃烧器应该在垂直位置）。

2.4 按下前行按钮，燃烧器移动到试验位置，试验开始，施焰时间计时器开始计时。

试验过程中要观察样品燃烧情况，施焰时间到达后，燃烧器自动后退，同时余焰时间计时器开始计时，如余焰熄灭，及时按下余焰熄灭停止按钮，同时余灼时间计时器开始计时，如果余灼熄灭，及时按下余灼停止按钮，记录余燃时间及余灼时间。

2.5 实验结束，切断电源，切记要关掉燃气阀主阀。

3使用环境及工作条件3.1 环境温度：正常室温3.2 相对湿度：≤85%3.3 使用环境中没有震动及腐蚀性空气4注意事项4.1 勿在爆炸性环境下操作4.2 在进行日常维护的时候，必须在切断电源及拔下插头的情况下。

仪器内部清洁需要专业人员操作。

4.3 燃气阀应有减压阀，主阀关启可靠。

4.4 自然通风环境即可，试验结束方可启动风机排除。

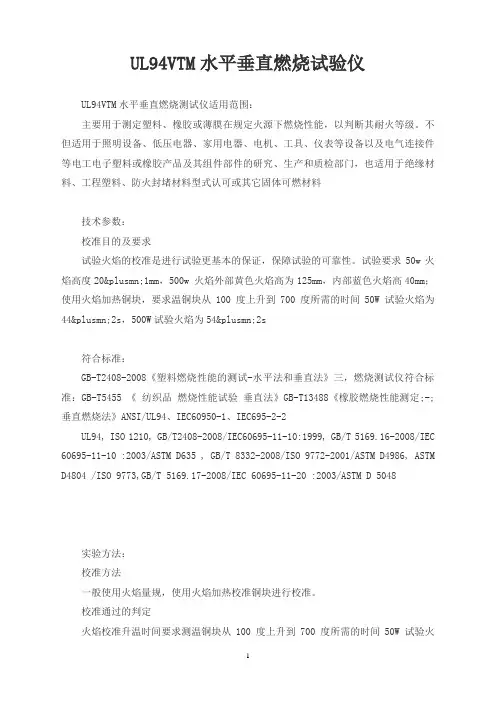

UL94VTM水平垂直燃烧试验仪UL94VTM水平垂直燃烧测试仪适用范围：主要用于测定塑料、橡胶或薄膜在规定火源下燃烧性能，以判断其耐火等级。

不但适用于照明设备、低压电器、家用电器、电机、工具、仪表等设备以及电气连接件等电工电子塑料或橡胶产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料、防火封堵材料型式认可或其它固体可燃材料技术参数：校准目的及要求试验火焰的校准是进行试验更基本的保证，保障试验的可靠性。

试验要求50w火焰高度20±1mm，500w 火焰外部黄色火焰高为125mm，内部蓝色火焰高40mm；使用火焰加热铜块，要求温铜块从100 度上升到700 度所需的时间50W 试验火焰为44±2s，500W试验火焰为54±2s符合标准：GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》三，燃烧测试仪符合标准：GB-T5455 《纺织品燃烧性能试验垂直法》GB-T13488《橡胶燃烧性能测定;-;垂直燃烧法》ANSI/UL94、IEC60950-1、IEC695-2-2UL94, ISO 1210, GB/T2408-2008/IEC60695-11-10:1999, GB/T 5169.16-2008/IEC 60695-11-10 :2003/ASTM D635 , GB/T 8332-2008/ISO 9772-2001/ASTM D4986, ASTM D4804 /ISO 9773,GB/T 5169.17-2008/IEC 60695-11-20 :2003/ASTM D 5048实验方法：校准方法一般使用火焰量规，使用火焰加热校准铜块进行校准。

校准通过的判定火焰校准升温时间要求测温铜块从100 度上升到700 度所需的时间50W 试验火焰为44±2s，500W试验火焰为54±2s50w水平燃烧试验从触摸屏进入50w水平燃烧试验操作界面在式样一端25mm和100mm处，垂直于长轴划两条标线，在25mm标记的另一终端，使试样与纵轴平行，与横轴倾斜45度位置夹住试样，本生灯与试样相对位置调整好旋转压力表，压力表只作开关应用，一般不显示读数，使流量计显示适合气体流量，然后微调流量计按仪器面板上点火按钮，点燃本生灯调节燃气流量，并调节本生灯下端的滚花螺母，使灯管在垂直位置时，产生20mm 高的蓝色火焰。

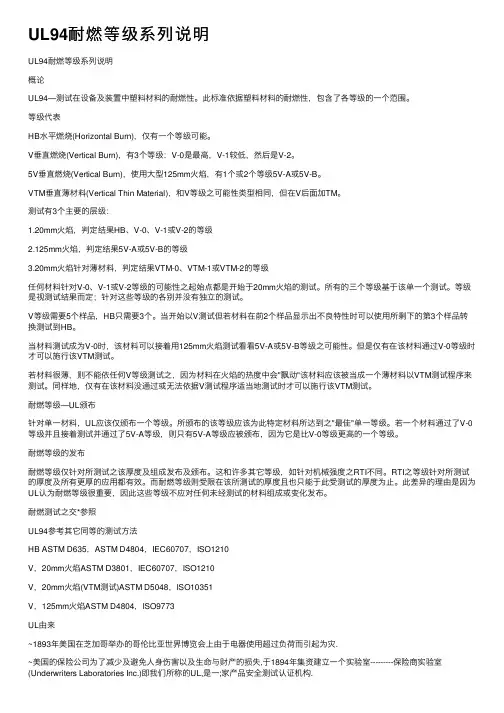

UL94耐燃等级系列说明UL94耐燃等级系列说明概论UL94—测试在设备及装置中塑料材料的耐燃性。

此标准依据塑料材料的耐燃性，包含了各等级的⼀个范围。

等级代表HB⽔平燃烧(Horizontal Burn)，仅有⼀个等级可能。

V垂直燃烧(Vertical Burn)，有3个等级：V-0是最⾼，V-1较低，然后是V-2。

5V垂直燃烧(Vertical Burn)，使⽤⼤型125mm⽕焰，有1个或2个等级5V-A或5V-B。

VTM垂直薄材料(Vertical Thin Material)，和V等级之可能性类型相同，但在V后⾯加TM。

测试有3个主要的层级：1.20mm⽕焰，判定结果HB、V-0、V-1或V-2的等级2.125mm⽕焰，判定结果5V-A或5V-B的等级3.20mm⽕焰针对薄材料，判定结果VTM-0、VTM-1或VTM-2的等级任何材料针对V-0、V-1或V-2等级的可能性之起始点都是开始于20mm⽕焰的测试。

所有的三个等级基于该单⼀个测试。

等级是视测试结果⽽定；针对这些等级的各别并没有独⽴的测试。

V等级需要5个样品，HB只需要3个。

当开始以V测试但若材料在前2个样品显⽰出不良特性时可以使⽤所剩下的第3个样品转换测试到HB。

当材料测试成为V-0时，该材料可以接着⽤125mm⽕焰测试看看5V-A或5V-B等级之可能性。

但是仅有在该材料通过V-0等级时才可以施⾏该VTM测试。

若材料很薄，则不能依任何V等级测试之，因为材料在⽕焰的热度中会"飘动"该材料应该被当成⼀个薄材料以VTM测试程序来测试。

同样地，仅有在该材料没通过或⽆法依据V测试程序适当地测试时才可以施⾏该VTM测试。

耐燃等级—UL颁布针对单⼀材料，UL应该仅颁布⼀个等级。

所颁布的该等级应该为此特定材料所达到之"最佳"单⼀等级。

若⼀个材料通过了V-0等级并且接着测试并通过了5V-A等级，则只有5V-A等级应被颁布，因为它是⽐V-0等级更⾼的⼀个等级。

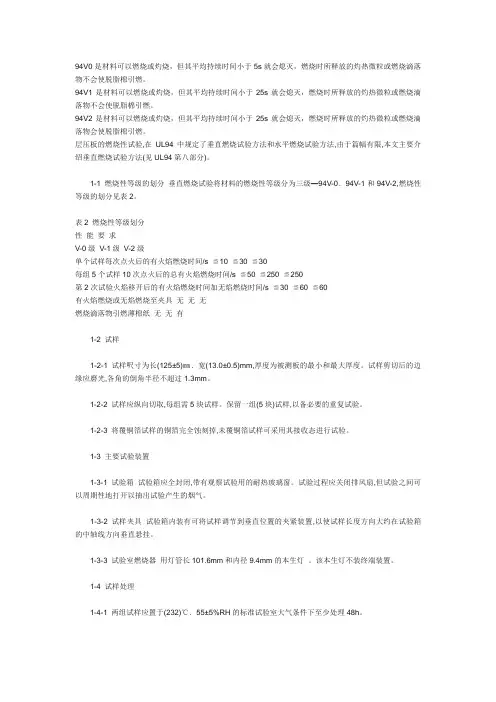

94V0是材料可以燃烧或灼烧，但其平均持续时间小于5s就会熄灭，燃烧时所释放的灼热微粒或燃烧滴落物不会使脱脂棉引燃。

94V1是材料可以燃烧或灼烧，但其平均持续时间小于25s就会熄灭，燃烧时所释放的灼热微粒或燃烧滴落物不会使脱脂棉引燃。

94V2是材料可以燃烧或灼烧，但其平均持续时间小于25s就会熄灭，燃烧时所释放的灼热微粒或燃烧滴落物会使脱脂棉引燃。

层压板的燃烧性试验,在UL94中规定了垂直燃烧试验方法和水平燃烧试验方法,由于篇幅有限,本文主要介绍垂直燃烧试验方法(见UL94第八部分)。

1-1 燃烧性等级的划分垂直燃烧试验将材料的燃烧性等级分为三级—94V-0﹑94V-1和94V-2,燃烧性等级的划分见表2。

表2 燃烧性等级划分性能要求V-0级V-1级V-2级单个试样每次点火后的有火焰燃烧时间/s ≦10 ≦30 ≦30每组5个试样10次点火后的总有火焰燃烧时间/s ≦50 ≦250 ≦250第2次试验火焰移开后的有火焰燃烧时间加无焰燃烧时间/s ≦30 ≦60 ≦60有火焰燃烧或无焰燃烧至夹具无无无燃烧滴落物引燃薄棉纸无无有1-2 试样1-2-1 试样呎寸为长(125±5)㎜﹑宽(13.0±0.5)mm,厚度为被测板的最小和最大厚度。

试样剪切后的边缘应磨光,各角的倒角半径不超过1.3mm。

1-2-2 试样应纵向切取,每组需5块试样。

保留一组(5块)试样,以备必要的重复试验。

1-2-3 将覆铜箔试样的铜箔完全蚀刻掉,未覆铜箔试样可采用其接收态进行试验。

1-3 主要试验装置1-3-1 试验箱试验箱应全封闭,带有观察试验用的耐热玻璃窗。

试验过程应关闭排风扇,但试验之间可以周期性地打开以抽出试验产生的烟气。

1-3-2 试样夹具试验箱内装有可将试样调节到垂直位置的夹紧装置,以使试样长度方向大约在试验箱的中轴线方向垂直悬挂。

1-3-3 试验室燃烧器用灯管长101.6mm和内径9.4mm的本生灯。

ul94燃烧测试标准UL94燃烧测试标准。

UL94是美国Underwriters Laboratories公司制定的一项用于评定塑料燃烧性能的测试标准。

该标准主要用于评定塑料在火灾情况下的燃烧性能，以及其对火焰的蔓延和滴落情况。

UL94标准将塑料材料的燃烧性能分为不同等级，包括V-0、V-1、V-2等级，以此来指导塑料材料的选择和应用。

本文将对UL94燃烧测试标准进行详细介绍，以便读者对该标准有更深入的了解。

UL94标准主要包括垂直燃烧测试和水平燃烧测试两种测试方法。

垂直燃烧测试是通过将塑料样品垂直放置在燃烧器上，点燃样品的上端，然后观察其燃烧情况，包括火焰蔓延的时间、火焰的熄灭情况以及样品的滴落情况等。

而水平燃烧测试则是将塑料样品水平放置在燃烧器上，点燃样品的一端，观察其火焰蔓延情况和滴落情况。

通过这两种测试方法，可以全面评定塑料材料的燃烧性能。

根据UL94标准，塑料材料的燃烧性能主要分为V-0、V-1、V-2三个等级。

V-0等级要求样品在垂直燃烧测试中火焰熄灭时间不得超过10秒，并且不得有滴落现象；在水平燃烧测试中，火焰蔓延的距离不得超过25mm，并且不得有滴落现象。

V-1等级和V-2等级的要求则相对宽松一些，分别对火焰熄灭时间和火焰蔓延距离有一定的要求。

这些等级的设立，旨在引导塑料制品的选择和应用，以确保其在火灾情况下具有一定的阻燃性能。

UL94燃烧测试标准的制定，对于塑料制品行业具有重要的指导意义。

首先，它可以帮助生产厂家对塑料材料的燃烧性能进行准确评定，从而为产品的设计和生产提供重要参考依据。

其次，它可以帮助用户在选择塑料制品时，对其燃烧性能有清晰的了解，从而选择符合要求的产品，提高火灾安全性。

此外，UL94标准的推广应用，还可以促进塑料制品行业的技术进步和产品质量提升，推动整个行业向更加安全、环保的方向发展。

总的来说，UL94燃烧测试标准是塑料制品行业中非常重要的一项标准，它对于塑料材料的燃烧性能评定和产品选择具有重要的指导作用。

UL94耐燃等级系列说明概论UL 94 —测试在设备及装置中塑料材料的耐燃性。

此标准依据塑料材料的耐燃性，包含了各等级的一个范围。

等级代表HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。

V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。

5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或5V-B 。

VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。

测试有 3 个主要的层级：1. 20mm 火焰，判定结果 HB 、 V-0 、 V-1 或 V-2 的等级2. 125mm 火焰，判定结果 5V-A 或 5V-B 的等级3. 20mm 火焰针对薄材料，判定结果 VTM-0 、 VTM-1 或 VTM-2 的等级任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于 20mm 火焰的测试。

所有的三个等级基于该单一个测试。

等级是视测试结果而定；针对这些等级的各别并没有独立的测试。

V 等级需要 5 个样品， HB 只需要 3 个。

当开始以 V 测试但若材料在前 2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB 。

当材料测试成为 V-0 时，该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B等级之可能性。

但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试。

若材料很薄，则不能依任何 V 等级测试之，因为材料在火焰的热度中会 " 飘动 " 该材料应该被当成一个薄材料以 VTM 测试程序来测试。

同样地，仅有在该材料没通过或无法依据 V 测试程序适当地测试时才可以施行该 VTM 测试。

耐燃等级— UL 颁布针对单一材料，UL 应该仅颁布一个等级。

阻燃ul94标准测试阻燃UL94标准测试是一种用于评估材料阻燃性能的测试方法。

该标准由美国安全实验室（Underwriters Laboratories）制定，被广泛应用于电子、电气、建筑和汽车等领域。

阻燃性能是指材料在受到火焰或高温时的抵抗燃烧的能力。

阻燃材料的使用可以有效减少火灾事故的发生，保护人们的生命财产安全。

因此，对材料的阻燃性能进行测试和评估是非常重要的。

UL94标准测试主要分为垂直燃烧测试和水平燃烧测试两种。

垂直燃烧测试是通过将材料垂直放置在火焰下方，观察其燃烧性能。

测试过程中，材料的燃烧速度、燃烧时间和燃烧后的残留物等指标被记录下来，根据这些指标可以评估材料的阻燃等级。

水平燃烧测试是将材料水平放置在火焰上方，观察其燃烧性能。

测试过程中，材料的燃烧速度、燃烧时间和燃烧后的残留物等指标同样被记录下来，以评估材料的阻燃等级。

根据UL94标准，材料的阻燃等级分为V-0、V-1、V-2、HB和无等级五个等级。

V-0等级表示材料在火焰移开后不会继续燃烧，燃烧时间不超过10秒；V-1等级表示材料在火焰移开后不会继续燃烧，燃烧时间不超过30秒；V-2等级表示材料在火焰移开后不会继续燃烧，燃烧时间不超过60秒；HB等级表示材料在火焰移开后会继续燃烧，但燃烧速度较慢；无等级表示材料无阻燃性能。

阻燃UL94标准测试的结果对于材料的选择和应用具有重要意义。

在电子和电气领域，阻燃材料的使用可以有效降低电路板和电子设备的火灾风险，保护设备的正常运行和用户的安全。

在建筑领域，阻燃材料的使用可以提高建筑物的火灾安全性能，减少火灾事故对人员和财产的损害。

在汽车领域，阻燃材料的使用可以减少车辆发生火灾的可能性，保护乘客的生命安全。

然而，需要注意的是，阻燃UL94标准测试只是评估材料的阻燃性能，不能完全代表材料在实际使用中的阻燃效果。

因此，在选择和应用阻燃材料时，还需要考虑其他因素，如材料的耐热性、耐候性和机械性能等。

UL94燃烧测试方法UL94是美国Underwriters Laboratories（UL）组织制定的一种燃烧测试方法，用于评估塑料材料的燃烧性能。

该测试方法是根据塑料材料在不同燃烧条件下的燃烧行为进行分类和评级的。

1. 垂直燃烧测试（Vertical Burning Test）垂直燃烧测试是通过将试样垂直固定在燃烧架上，点燃底部的火焰，观察材料在燃烧过程中的燃烧性能。

根据燃烧时间、火焰持续时间、燃烧滴落以及试样后燃烧的长度等指标，UL94将塑料材料分为V-0、V-1和V-2三个等级。

V-0级别要求试样在每个火焰点燃后最多燃烧10秒钟，火焰熄灭后不应出现任何滴落，试样边缘后燃时间不超过30秒，试样的载荷不应燃烧。

V-1和V-2级别的要求逐渐放宽。

2. 水平燃烧测试（Horizontal Burning Test）水平燃烧测试是通过将试样水平放置在燃烧平台上，从一侧点燃火焰，观察火焰的传播情况和试样的燃烧性能。

根据燃烧时间、火焰持续时间、燃烧滴落以及试样后燃烧的长度等指标，UL94将塑料材料分为HB、HBC、HF-1和HF-2四个等级。

HB级别要求试样的火焰不应延伸到试样后缘，火焰熄灭后不应出现滴落。

HBC级别则要求试样在火焰点燃后脱落的滴落不应燃烧。

HF-1和HF-2级别的要求更加严格，HF-1级别要求试样不得燃烧超过30秒，火焰不得延伸到试样后缘，试样燃烧后不得产生滴落。

HF-2级别则放宽了燃烧时间要求，试样不得燃烧超过180秒。

UL94燃烧测试方法对于评估塑料材料的燃烧性能具有重要的意义，它可以指导制造商在产品设计和材料选择过程中考虑产品在燃烧条件下的安全性能。

该测试方法不仅被广泛应用于电子电气和汽车工业，还适用于各种其他塑料制品的燃烧评估。

具有较好的燃烧性能的材料可以为产品提供更高的安全性和可靠性。

材料烧（阻燃）类试验设备水平平垂直燃烧试验仪基本简介：1、水平垂直燃烧试验主要参照 UL 94-2006、IEC 60695-11-4 、IEC 60695-11-3、GB/T5169-2008 系列等标准采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 甲烷或丙烷 ) ，按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试品定时施燃若干次，以试品点燃、灼热燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

2、水平垂直燃烧试验仪主要针对 V-0 、 V-1 、 V-2 、 HB 、 5V 级材料的可燃性进行定级评定。

适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

技术参数:1、 燃烧器：内径 Φ9.5mm ± 0.3mm 单气体及内径Φ12mm ± 0.3mm 混合气体本生灯各一个2、 试验倾角：0°、20°、45°手动切换3、 火焰高度：20mm ± 2mm 到 180mm±10mm 可调4、 施焰时间: 0-999.9s±0.1s 可调5、 余焰时间: 0-999.9s±0.1s，自动记录，手动暂停6、 余灼时间: 0-999.9s±0.1s，自动记录，手动暂停7、 燃烧气体: 98% 甲烷气或98% 丙烷气( 一般情况可采用液化石油气代替 )8、 流量压力：带双流量表及压力表（燃气及空气）9、 温度测试范围：0~1000℃10、火焰温度要求：从 100℃±5℃升到700℃±3℃的时间在 44±2 秒及54 秒±2秒之内11、测温热电偶：Φ0.5mm 进口铠装（K 型）热电偶二条（双测温系统,V-0/1/2（50W)及 5VA/B(500W)级别）12、试验背景：黑背景13、试验过程：试验程序手动控制，独立抽风14、参照标准：UL 94-2006、IEC 60695-11-3、IEC 60695-11-4、GB/T5169.15、16、17、22-200815、工作室体积：0.75 立方、不锈钢机箱（可定制其他尺寸）16、设备外尺寸：1100mm 宽×700mm 深×1300mm高。

UL94水平垂直燃烧试验方法一、UL94HB的水平燃烧试验1) 样品准备1．每一款样品应该准备三件试样，标准的条状试样应为125±5mm(长)×13.0±0.5mm(宽)，并提供最小厚度和3.0(-0,+0.2)mm厚度。

如果最小厚度大于3.0mm或最大厚度小于3.0mm，则不必采用3.0mm厚的试样。

最大厚度不得超过13mm,最大宽度不得超过13.5mm,边缘应光滑，拐角半径不得超过1.3mm。

（典型厚度是0.8, 1.6，3.2, 6.4）。

2．在每一件样品的一端，距端面画25±1mm和100±1mm的两条标志线。

3．每一厚度有三件样品要进行测试，在试验之前，先把样品置于20℃,50%RH的条件下48小时。

2) 试验前的准备，火焰调整及火焰功率校验1. 试验前，先接好甲烷气罐胶管及调压阀，接通控制箱的电源开关，检查连接正确无误，应注意有无漏气，如无漏气，方可将电源开关打到开的位置上。

打开气瓶总阀，旋开调压阀开关，减压阀的高压表指示的压力应低于0.2Mpa。

2. 将喷灯移到水平位置，打开燃气阀，用随机附送的点火器点燃喷灯口火焰。

此时调节燃气气压、流量以及喷灯进气口处的空气流量（具体参数设置请参考UL94测试说明），调节喷灯底部的针阀以及喷灯，使其产生20±1mm高的蓝色火焰，并用右图示火焰高度量规进行校准（注：火焰高度规相邻两个尖端之间相距10mm）。

火焰调整好后，按“燃气开关”按钮，关掉火焰。

按“风扇”按钮，将抽风机打开大约2~3分钟把箱内废气排出,然后关掉抽风机。

3. 在试样支架上吊下随机配的铜头热感温装置，铜头热电偶的另一端插入感温测量仪（即温控表）头部。

将喷灯移到水平位置，并在喷灯口上插入随机配送的火焰高度量规，调节支架以及喷灯的位置，使得火焰高度量规刚好与铜头尖部相接触（如右图示）。

4. 取出量规,打开燃气，开始对火焰功率检测，检测前感应铜头温度不可超过50℃。

关于UL94水平垂直燃烧试验仪的详细介绍UL94燃烧试验概述：可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。

它用来评价材料在被点燃后熄灭的能力。

根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。

每种被测材料根据颜色或厚度都可以得到许多值。

等级介绍：塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：HB：UL94标准中最低的阻燃等级。

要求对于3到13毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。

V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。

可以有燃烧物掉下。

V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。

不能有燃烧物掉下。

V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。

不能有燃烧物掉下。

适用范围：UL94水平垂直燃烧试验仪，设计为对设备和器具部件材料的可燃性能试验，众多应用于zui终用途产品的易燃性能、燃烧速率、火焰蔓延、燃烧强度均可被检测，目前已经被广泛应用于V-0、V-1、V-2、HB、5V、HF-1、HF-2、HBF 级材料或泡沫塑料的可燃性进行定级评定。

适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

UL94是美国保险协会颁布的关于针对塑料和泡沫材料的防火测试标准，主要用以检测设备和器具部件材料的可燃性能试验，UL94针对材料的燃烧主要分成了五种测试方法。

分别是：（1）、50W火焰水平燃烧测试UL 94HB40、HB75分级；（2）、50W火焰垂直燃烧测试V-0、V-1、V-2分级；（3）、500W火焰燃烧测试5VA、5VB分级；（4）、薄膜材料软性试样的垂直燃烧VTM-0、VTM-1和VTM-2分级；（5）、泡沫材料水平燃烧HF-1、HF-2和HBF分级。

一、产品介绍水平垂直燃烧试验仪是根据IEC60695、GB5169、UL94标准设计制造，能同时满足相关标准的要求综合性试验设备，主要用于对塑料及其他非金属材料部件样品的可燃性能的测试，通过模拟技术评定材料着火阻燃性能，以此来评定材料意外着火引发火灾的危险程度。

为提高水平垂直燃烧试验仪的精度和稳定性能，采用单片机微电脑+触摸屏控制、高精度的温度表独立式的电控系统，解决PLC系统数模实际转换精度达不到的同时，又提高抗干扰能力。

为提高水平垂直燃烧试验仪的实用性，产品根据实际试验流程编写程序，试验控制过程实现一键式操作，方便试验过程的同时，也实现试验效率的提升。

产品还对机械夹具方面进行升级，方便试样的快速安装与调整，加上试验过程一键式操作，最大程度上节约试验时间。

二、技术参数三、实验步骤1.设备调试a.试漏检查：检查气路，包括气源、减压阀、相关转接头是否拧紧；检查U型管的液位是否正常，太少应作补充。

b.点火测试：版本修改内容修订日期修订者制订吴家琅A1 转换格式审核批准调整点火针位置：点火器离燃烧管要保持一定的距离，并且不能靠近燃烧管管口位置。

根据试验要求选择适当程序，打开对应流量计，启动点火程序。

C. 调节火焰旋转燃烧管、针阀以及流量计，调节火焰内焰、外焰；火焰调整时请使用对应火焰量规，并注意火焰观察视角；火焰校准时请使用对应距离量规，并注意使量规处于燃烧管正上方。

2.样品的安装与调整根据标准以及材料性质的不同，选择适当夹具，位置的调整请使用距离量规。

样品安装前请先移校准铜头和热电偶，以防损坏。

3.控制和程序本机有四个试验程序，请根据实际情况选择对应试验程序。

程序说明50W(HB) 在HB级试验时使用50W（V）第一次余焰消灭后，线控点火500W（5V）在5VA、5VB级试验时使用500W自定义用户自定试验时间和次数Z 除了自定义模式下可以更改对应参数，其它模式无法修改。

Z 更改参数的方法是在对应的参数显示位置点击触摸屏，弹出键盘输入所需要的设置值，如果设置值大于最大值，则始终显示最大值，如果参数小于最小值，则始终显示最小值。
