垂直法阻燃性能测试仪操作指南

单根垂直燃烧试验仪作业指导书本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March编号：N M Z X Z J -Z D -015热延伸试验装置作业指导书一、 概述泰思泰克单根绝缘电线电缆垂直燃烧试验仪依据GB/T18380.11、12-2008研制，单根电线电缆燃烧测试仪用于测试电线电缆在过热、过流等非正常状态下，其绝缘层的阻燃性能。

应用于线电缆或光缆的垂直火焰蔓延测试，同时可检验在火焰条件下滴露物的燃烧状况。

二、 引用标准GBT 18380.11,12-2008单根绝缘电线电缆火焰垂直蔓延试验三、 试验设备 1、机箱A 喷灯B 箱门 (a)C 液晶触摸屏 D控制面板E点火针F喷灯头说明:CBAEDF（a）该设备的箱门仅作美观装饰及防止闲置时灰尘污染只用。

根据标准要求试验过程中需打开箱门；2、控制面板电源开关电源开关兼电源灯急停紧急情况下切断电源及气路空气流量空气流量调节及显示丙烷流量流量流量调节及显示空气压力显示调节气路中空气压力丙烷压力显示调节气路中丙烷压力调节气路中空气压力为0.1Mpa空气压力调节调节气路中丙烷压力为0.1Mpa丙烷压力调节触摸屏进行试验操作、控制及报告查询。

四、试样准备试样尺寸：长600mm±25mm 的电线；五、试验操作指导5.1、试验准备5.1.1、接通气路及电源：220V 电源；注意气路接口类型5.1.2、打开丙烷瓶，调整出口压力在0.06MPA~0.07Mpa左右。

控制输出压力为0.05mpa左右5.1.3、调节气路压力计流量：注意调节顺序：空气压力=> 空气流量=>丙烷压力=>丙烷流量提醒：第一次点火中：由于从丙烷瓶到燃烧设备的管路内预存的是空气，而非丙烷燃气，故第一次点火时火焰不会立刻产生。

需要开、关点火按钮几次（根据管子的长短不同而异）才能把丙烷气导入燃烧喷灯。

水平垂直燃烧测定仪安全操作及保养规程1. 引言水平垂直燃烧测定仪是一种用于测定材料的燃烧性能的仪器。

为了确保使用过程中的安全性和仪器的正常运行，本文档详细介绍了水平垂直燃烧测定仪的安全操作规程和保养规程。

2. 安全操作规程2.1 使用前的准备在开始使用水平垂直燃烧测定仪之前，必须进行以下准备工作：•确保工作环境通风良好，远离易燃物品和其他危险物品。

•检查仪器是否处于稳定状态，在安全设备正常运行的情况下方可使用。

•确保所有操作人员都熟悉仪器的使用方法和相关的安全操作规程。

2.2 操作过程中的安全措施在操作水平垂直燃烧测定仪时，必须遵循以下安全措施：•使用适当的个人防护装备，如防火服、防护眼镜和手套，确保操作人员的安全。

•仅允许专业人员操作仪器，不得让未经培训的人员接触仪器。

•严禁在操作过程中吸烟、点火或接近易燃物品。

•严格遵守操作步骤，不得擅自修改或跳过任何步骤。

•在进行试验前，先将仪器进行彻底清洁，以确保试验结果的准确性。

•定期检查仪器的使用情况，确保所有零部件的正常工作和连接。

•发现异常情况时，立即停止使用仪器并向专业维修人员报告。

2.3 应急处理措施在使用水平垂直燃烧测定仪过程中，有可能发生突发情况。

在这种情况下，应立即采取以下措施：•发生火灾时，立即关闭仪器，并使用灭火器或其他合适的方法扑灭火源。

•如出现人身伤害，应立即拨打急救电话并向医护人员提供必要的帮助。

•在处理火灾或其他紧急情况过程中，要保持冷静和清醒的头脑，避免引起更大的灾害。

•如有必要，紧急疏散人员，并等待专业维修人员的进一步指示。

3. 保养规程3.1 日常保养为了保持水平垂直燃烧测定仪的正常运行和延长其使用寿命，需要进行日常保养工作，包括：•定期清洁仪器的外部表面，使用干净的软布擦拭，不得使用腐蚀性或磨蚀性的化学物品。

•定期清洗和更换使用过的试验设备和配件，确保其正常工作和精确度。

•检查仪器的电源线和传感器连接是否牢固，如有松动或损坏应及时修复或更换。

名称电线垂直燃烧实验仪操作规范文件编号RS-ZD-38 生效日期
1.使用工具
耐燃测试机、牛皮纸旗、医用脱脂棉花、喷灯、气体.
2.适用范围
用于检测电线、电缆耐燃是否符合国家、国际标准.
3.准备工作
3.1 打开电源开关,将波动开关调至垂直及自动档位并调节好测试时间(15秒)
3.2 调节好试验火焰(外焰125mm/内焰38mm)
4.操作步骤
4.1 将试验线材夹于试验箱内,并在线材254mm处贴上牛皮纸(标示旗)
4.2 施加气体火焰,使外焰接触线身,保持15秒时间,然后移开气体火焰15秒,如此循环5次.
4.3 施火间隔时间为15秒,每次施火15秒后,如果火焰在试样上燃烧15S内不能自动熄灭,此时不需对试样
进行施加火焰,需等待试样上燃烧的火焰自动熄灭方可再次施加,并记录下每次施加火焰完毕后试样的燃烧时间.
5.判定
5.1 成品电线电缆或软线的垂直试样在经5次15秒施加气体火焰后.
5.1.1 不得沿其长度传播火焰.
5.1.2 不得向附近的可燃性物质传播火焰.
5.1.3 符合以上测试要求视为试验通过,反之则为NG.
6.注意事项
6.1 如果5次中任何一次施加火焰后试样上的指示旗烧毁或烧焦25%以上,则判定该项实验NG.
6.2 如果5次中任何一次施加火焰后,试样持续燃烧60秒以上,则判定该项实验NG.
6.2 如果5次中任何一次施加火焰后,试样燃烧中产生的殘渣滴落点燃底部脱脂棉花,则判定该项实验NG.
核准：制作: 版本:A/0 修订日期:
审核：单位：品管课页次:1/1。

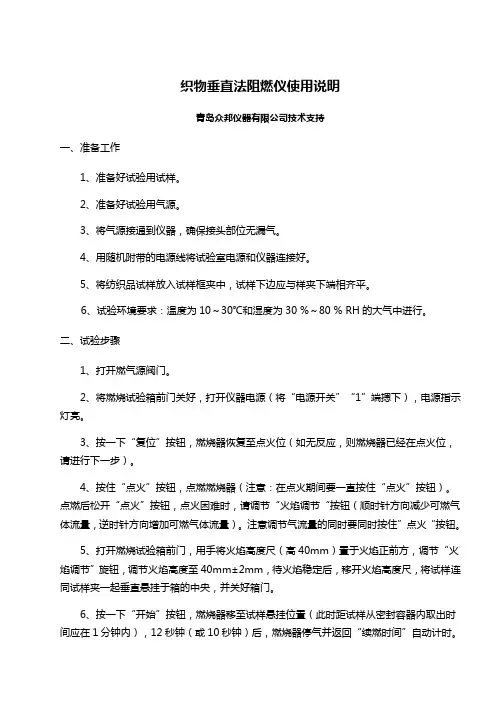

织物垂直法阻燃仪使用说明青岛众邦仪器有限公司技术支持一、准备工作1、准备好试验用试样。

2、准备好试验用气源。

3、将气源接通到仪器，确保接头部位无漏气。

4、用随机附带的电源线将试验室电源和仪器连接好。

5、将纺织品试样放入试样框夹中，试样下边应与样夹下端相齐平。

6、试验环境要求：温度为10～30℃和湿度为30 %～80 % RH的大气中进行。

二、试验步骤1、打开燃气源阀门。

2、将燃烧试验箱前门关好，打开仪器电源（将“电源开关”“1”端摁下），电源指示灯亮。

3、按一下“复位”按钮，燃烧器恢复至点火位（如无反应，则燃烧器已经在点火位，请进行下一步）。

4、按住“点火”按钮，点燃燃烧器（注意：在点火期间要一直按住“点火”按钮）。

点燃后松开“点火”按钮，点火困难时，请调节“火焰调节“按钮（顺时针方向减少可燃气体流量，逆时针方向增加可燃气体流量）。

注意调节气流量的同时要同时按住”点火“按钮。

5、打开燃烧试验箱前门，用手将火焰高度尺（高40mm）置于火焰正前方，调节“火焰调节”旋钮，调节火焰高度至40mm±2mm，待火焰稳定后，移开火焰高度尺，将试样连同试样夹一起垂直悬挂于箱的中央，并关好箱门。

6、按一下“开始”按钮，燃烧器移至试样悬挂位置（此时距试样从密封容器内取出时间应在1分钟内），12秒钟（或10秒钟）后，燃烧器停气并返回“续燃时间”自动计时。

7、观察试验箱体内的试样情况，；续燃结束的同时，按一下“续燃停止”按钮；若无续燃，直接按一下“续燃停止”按钮，“阴燃时间”自动计时，待阴燃结束的同时，按一次“阴燃停止”按钮，然后记录续燃时间和阴燃时间，并记录试验过程中出现的现象。

8、打开燃烧试验箱前门取出试样夹，卸下试样，然后根据织物单位面积的重量选用规定重锤，以测定损毁长度（先沿共长方向炭化处对折一下，然后在试样的下端一侧，距边底各约6mm处用钩挂上与试样单位面积质量相称的重锤，再用手缓缓提起试样下端的另一侧，让重锤悬空，再放下，测量试样断开的长度，即为损毁长度。

垂直燃烧性能测试操作规程1 目的：本操作规程目的在于对垂直放置具有一定尺寸的试样施加火焰后的燃烧行为进行分类，以指导质量控制试验和选材试验，但不能作为评定实际使用条件下着火危险性的依据。

2 仪器：垂直燃烧仪。

3 步骤：3·1：状态调节：按SFP/C-ZP-T-F3塑料试样状态调节操作规程所规定的方法调节。

3·2 插入电源。

3·3 把仪器橡皮管（或尼龙管）的一端接到可燃气源上。

3·4 关闭灯燃气开关及火焰调节阀（都按顺时针方向），然后缓缓打开可燃气源总开关。

3·5 打开灯燃气开关，调节火焰调节阀（在远离试样约150mm的地方），点着本生灯（按一下电火花按钮），调节燃气流量，使之产生20±2mm高的黄色火焰，然后缓慢打开灯的空气进口，使原黄色火焰变为兰色。

这样反复调数次，以确保本生产20±2mm高的兰色火焰。

至此灯火焰调整完毕。

3·6 把预先准备好的试样装在燃烧箱内的试样夹上，调好试样与灯口火焰的高度，并打开电源开关。

3·7 按“手动”“10秒”、“快进”按钮，10秒钟后本生灯自动撤回原处，此时立即记录试样离火后的有焰燃烧时间。

注：如点火时间不是10秒钟，可以调节时间微调，直至正确为止。

3·8 试样的火焰灭后，要立即按第6条再施加火焰10秒，并分别记录移开火焰后有焰燃烧和无焰燃烧（有炽亮但没有火焰）时间。

4 结果评价：4·1 将材料的燃烧性按下表规定分为FV-0;FV-1;FV-2三级（见下表）。

4·2 如果每组5个试样施加10次火焰后，总的有焰燃烧时间不超过50秒或250秒，则允许有一次施加火焰后有焰燃烧时间超地10秒或30秒。

4·3 如果一个组5个试样中有1个不符合表中要求，应再取一组试样进行试验，第二组的5个试样应全部符合要求。

4·4 如果第二组中的仍有一个试样不符合表中相应的要求，则以两组中数字最大的级别作为该材料级别。

XX市产品质量监督检验所受控：QZJ/ZY-QG01-XXXX
水平垂直燃烧测定仪操作规程
1．1面板顺排列八位数显示，第一位显示为试验次数五个试样分别用A、B、C、
D、E五个符号来表示，选用垂直法时，在试验或读出的过程中，该数码右
下角的亮点分别表示施加火焰的次数。

该点暗时，表示对某个试样第一次施加火焰，此时只记录有焰燃烧时间。

该点亮时，表示对某个试样第二次施加火焰，此时既要记录有焰燃烧时间，又要记无焰燃烧时间。

1．2时间记录器由2、3、4三个数码管组成，在垂直燃烧实验时用以显示本次试验的有焰燃烧时间，显示时间的单位为秒（精度0.1秒）。

1．3时间计数器分别由5、6、7、8四个数码管组成在垂直燃烧试验时，用以显示诸次有焰燃烧的积累时间；与无焰燃指示灯配合，用以显示无焰燃烧时间；在水平燃烧试验时，用以显示测量的时间；在两种试验方法施加火焰时，均采用倒计数的方式显示施焰的剩余时间，（精度0.1秒）。

1．4键盘及开关
1．4．1[复位]：复位键。

1．4．2[返回]：返回键，按此键使仪器返回到初始状态“P”。

1．4．3[清零]：清零键，该键只有在数码显示器上显示“P”的初始状态时，才能起到清零的作用。

显示为其它状态时，该键起不到清零的作用。

1．4．4[运行]：运行键，按此键显示出垂直或水平符号时，以确定某种方式。

2．1当一组试验结束后，仪器显示End，这时可用[读出]键连续地读出各试样的试验参数。

在各试样试验参数读出并加经记录之前，禁止按[清零]键，以免数据的丢失。

起草人：XXX批准人：XXX
日期：XXXX.10.10。

垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。

为生产提供合格的成型原料。

文章来源：中国网印特印网()2、适用范围适用于本公司内塑料、吸塑片材检测。

3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。

2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。

4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mni,需要提供测试的最小厚度样品和3mm(-0. 0, 0. 2)厚度样品,若样品最小厚度大于3mm或者最大厚度小于3mm, 则可以不用提供3mm样品；样品最大片度不超13mm,最大宽度不超过13. 5mm,角半径不大于1. 3mmV 级防火试验(VerticdlBurningTest, V-0/VT/V-2)样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长X宽：125±5mmX13.0±0.5mm,需要提供测试的最小厚度样品和最大疗度样品；样品最大耳度不超过13mm,如果最小片度样品和最大片度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3. 2mm；角半径不大于1.3mm3V 级防火试验(500W125mmVertica 1 BurningTest, 5VA/5VB)样品要求：1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长X宽：125±5mmX13.0±0.5mni,提供最小厚度的样品；块状样品，130±5mmX150±5min提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致,样品最大厚度不超过13mm,角半径不超过1. 3mm。

ZR-312水平垂直燃烧测定仪使用说明书使用前注意事项1、仪器及燃气瓶存放处要严禁烟火，杜绝火种，及时熄灭试验后仍在阴燃的试样。

应设置二氧化碳等灭火器材。

2、在开机前需认真检查燃气管路，严禁燃气泄漏。

3、操作人员应具备防护服、防护手套，以免手被刺伤或烫伤。

4、工作间应装有排气风扇，以备试验后立即排除有害气体，更换新鲜空气。

5、试验结束，应先关闭燃气源，待管内燃气燃尽后，再关闭电源。

6、仪器务必具有良好接地线！一、主要用途本仪器主要用于塑料和非金属材料水平或垂直方向燃烧性能的测定。

主要测试项目分为线性燃烧速率、余焰/余辉时间以及试样的燃烧长度的测定，以试验后的结果来判定材料的阻燃等级。

测试原理：将长方形条状试样的一端固定在水平或垂直夹具上，其另一端暴露在规定的试验火焰中，通过测量线性燃烧速率，评价试样的水平燃烧行为；通过测量其余焰和余辉时间、燃烧的范围和燃烧颗粒滴落情况，评价试样的垂直燃烧行为。

二、仪器技术指标●火焰高度可调节●样夹水平、垂直方向均可自由滑动●计时装置：0 ～99H99M99S00●工作电源：AC220V 50Hz 100W三、适用标准国家标准：GB/T2408—2008塑料燃烧性能的测定水平法和垂直法四、面板按钮说明施焰时间——火焰施加在试样上的时间余焰时间——记录“引燃源移去后，在规定条件下材料的持续火焰”时间余辉时间——记录“火焰终止后，或者没有产生火焰时，移去引燃源后，在规定的试验条件下，材料的持续辉光”时间计时/停止——按一下对应的计时器开始计时，再按一下，对应的计时器停止计时复位——按一下，计时器计时全部归零风机开关——控制仪器上方风机的开关电源开关——控制仪器的通断电五、试验前准备工作取样应按照产品标准或GB/T2408-2008进行条状试样尺寸应为：长125mm±5mm，宽13±0.5mm，而厚度通常应提供材料的最小和最大厚度，但厚度不应超过13mm。

垂直燃烧性测试仪可对本生喷灯实现精确控制，为其提供准确和可重复的火焰冲击。

AGC包括电子气管电磁阀，计时器，模式选择开关，计时器与燃烧器的开始按键。

一个手动阀门用于调节引燃器火焰，快速切断阀用于主气体供应。

文章编辑由上海千实提供技术支持；一、操作场景将试样于测试室内安装到位，且本生喷灯放置好后，点起引燃火焰。

操作者同时按下 AGC上的两个开始按键来点燃本生喷灯。

当火焰作用于试样上达到预先设置的火焰冲击时间后，燃烧气体自动切断。

同时，AGC 计时器将继续计时，在对特殊燃烧试验进行计时时，也可由操作者手动停止或重新启动。

AGC附带一个便携式计时器用于临时计时。

二、安装AGC安装位于 HMV或 VFC旁边尽可能方便于操作者安装试样和进行 AGC操作。

建议将 AGC置于测试箱左侧，以避免对箱门的干扰并能较快地操作 AGC。

设备的地脚或插座需接地。

若未满足将会抑制 AGC瞬时电流保护。

连接交流电电源线，将插头一端插入电源插座，另一端连接至 AGC背面电源接口。

插头为键控，插头上的金属方形朝上，朝向 AGC顶部。

由 AGC延伸出的三个橡胶输气管道已分别标记便于使用。

将它们按标记的方式(见图 1)连接至本生喷灯主输入口、较小的引燃器输入口和自备的气体供应调节阀。

并安装软管夹确保连接安全可靠。

确保 AGC上的主气体切断阀(见图 1)关闭(切换开关位于下部)。

调节供应气体调节器，使其为 AGC提供最大的气体输出压力 17.5±3.5 kPa(2.5±0.5 PSI)。

三、调节操作(1)主燃烧器和引燃器火焰调节引燃器为较小管道，安装于主本生喷灯管道旁边。

可为瞬间点燃主燃烧器提供稳定的火焰，同时要求火焰足够小从而避免点燃试样。

引燃器的控制仅通过位于 AGC前面的引燃气体调节阀调节。

主燃烧器用于点燃试样。

它包括进气口调节(通过旋转燃烧器管道来改变进气口尺寸)，进气口针阀(通过旋转燃烧器下方的旋轮来调节)。

垂直燃烧性测试仪安全操作及保养规程一、引言垂直燃烧性测试仪是一种常用于测试材料燃烧性能的设备。

它的使用需要遵守一定的规则和标准，以确保测试结果的准确性，并避免潜在的安全隐患。

本文旨在介绍垂直燃烧性测试仪的安全操作及保养规程，以供用户参考。

二、安全操作规程2.1 设备检查在使用垂直燃烧性测试仪之前，应进行设备检查。

检查内容应包括但不限于以下几点：1.电源是否连接正常；2.测量系统是否校准准确；3.燃烧室是否清洁干净，紫外灯是否正常照射。

2.2 实验准备在进行实验之前，应进行以下实验准备工作：1.安装测试样品；2.打开数据采集软件，并确认数据采集是否正常；3.将电脑接入网络，以便远程监控和数据传输。

2.3 实验过程在进行实验过程中，应注意以下事项：1.不要让火给其他物品所接触，以避免火灾；2.不要将其他物品放置在实验区域内，以免影响数据采集；3.实验时应保持设备稳定，避免震动和碰撞。

2.4 实验结束实验结束后，应按以下步骤进行：1.关闭电源，断开电源线；2.关闭数据采集软件，保存数据；3.清理实验区域。

三、保养规程3.1 日常保养日常保养应注意以下几点：1.定期清洁燃烧室内的杂物和残留物；2.定期清洁紫外灯的污垢；3.定期检查电源线和插头是否损坏。

3.2 定期维护定期维护应由专业人员进行，主要内容包括但不限于：1.检查测量系统是否正常；2.检查紫外灯和风扇是否正常；3.检查数据采集软件是否更新。

四、结论使用和维护垂直燃烧性测试仪需要严格遵守操作规程和保养规程，以确保测试结果的准确性，同时避免潜在的安全隐患。

希望本文能为您提供参考和指导。

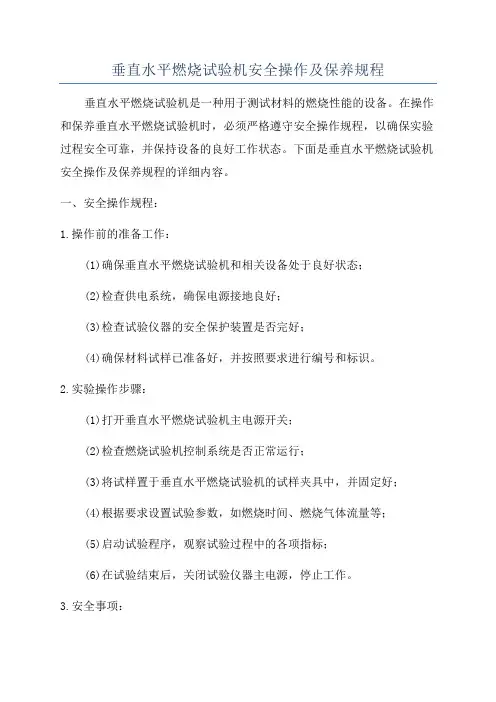

垂直水平燃烧试验机安全操作及保养规程垂直水平燃烧试验机是一种用于测试材料的燃烧性能的设备。

在操作和保养垂直水平燃烧试验机时，必须严格遵守安全操作规程，以确保实验过程安全可靠，并保持设备的良好工作状态。

下面是垂直水平燃烧试验机安全操作及保养规程的详细内容。

一、安全操作规程：1.操作前的准备工作：(1)确保垂直水平燃烧试验机和相关设备处于良好状态；(2)检查供电系统，确保电源接地良好；(3)检查试验仪器的安全保护装置是否完好；(4)确保材料试样已准备好，并按照要求进行编号和标识。

2.实验操作步骤：(1)打开垂直水平燃烧试验机主电源开关；(2)检查燃烧试验机控制系统是否正常运行；(3)将试样置于垂直水平燃烧试验机的试样夹具中，并固定好；(4)根据要求设置试验参数，如燃烧时间、燃烧气体流量等；(5)启动试验程序，观察试验过程中的各项指标；(6)在试验结束后，关闭试验仪器主电源，停止工作。

3.安全事项：(1)在操作时，严禁将手部或其他物体靠近燃烧试验机的火焰区域；(2)不得在试验过程中随意更改试验参数；(3)在试验过程中如发生异常情况，应及时停止试验并进行检修处理；(4)在试验结束后，应及时清理和维护试验仪器，确保其安全可靠。

二、设备保养规程：1.定期检查电源及连接线路的绝缘性能，确保电气安全；2.每次试验结束后，及时清理试验仪器和周边区域的杂物，保持设备清洁；3.定期对试验仪器进行内部清洁，特别是清理火焰区域的杂物，以避免积累影响燃烧效果；4.定期检查和校准试验仪器的各项功能和测量参数，确保其准确可靠；5.对试验仪器的关键零部件进行定期更换，以确保其工作性能；6.设备运行过程中如有异常情况，应及时进行检修处理，确保设备的正常工作；7.设备长时间不使用时，应进行适当的防尘措施，保护设备免受尘埃侵袭。

以上就是垂直水平燃烧试验机安全操作及保养规程的具体内容。

在操作和保养试验机时，必须严格遵守规程，确保实验过程安全可靠，并保持设备的良好工作状态。

垂直燃烧测试仪使用方法《垂直燃烧测试仪使用方法》嘿，今天我来给大家讲讲垂直燃烧测试仪这玩意儿怎么用。

这可是我亲身经历了一场小“闹剧”后，才摸得透透的呢！首先呢，在使用这个垂直燃烧测试仪之前，得把测试的环境准备好。

就像我们人要睡觉得先铺好床一样。

这个测试环境呀，得是那种通风良好的地方，为啥呢？我就有一次，在一个小角落里想测试一下小样品，没太在意通风的事儿。

结果啊，那燃烧产生的小烟儿啊，在那个小角落里散不出去，差点把我给呛个半死。

所以啊，通风好真的很重要，不然就像在一个闷罐子里玩火，那可太危险了。

然后呢，咱们得把这个垂直燃烧测试仪从它的“小窝”里搬出来，小心点儿哦，这东西虽然不是特别娇贵，但也经不住咱粗暴对待不是？我第一次弄的时候，就跟个莽夫似的，“哐当”一下就把它拽出来了，可把旁边的小伙伴吓了一跳，还以为我要把这测试仪给拆了呢。

接下来就是准备要测试的样品啦。

这样品的尺寸啊，那可得按照规定来。

我记得有一回，我没仔细看要求，就随便拿了个差不多大小的样品就往上放。

结果呢，这测试仪就像个小脾气的孩子一样，根本没法正常工作。

就好像你给它吃的东西不合口味，它就闹别扭了。

所以呢，一定要用专门的工具把样品裁剪成合适的尺寸，就像给它准备一份精致的小点心一样。

好了，样品准备好了，就可以把它稳稳地固定在垂直燃烧测试仪的夹具上了。

这夹具就像一双小手，紧紧地抓住样品，不让它乱跑。

我当时弄的时候，还觉得这夹具有点难摆弄呢。

我这儿拧拧，那儿扣扣，就跟在解一个超级复杂的小机关似的。

最后好不容易把样品固定得妥妥当当的，那感觉就像完成了一件大工程。

现在要开始设置测试仪的参数啦。

这就像给它下达指令一样。

比如说燃烧的时间啊，火焰的高度啊之类的。

我刚开始的时候，看着那些参数就头大，这都是啥呀？就像看天书似的。

但是呢，多试几次就好了。

我就自己在那儿捣鼓，一会儿把这个时间调长了，一会儿把火焰高度设高了，就跟在做实验游戏一样。

不过可别学我这么乱来哦，还是要按照标准来设置的。

垂直燃烧试验仪操作说明青岛众邦仪器有限公司技术支持阻燃服阻燃性能的检测一般用符合标准GB/T 5455《纺织品燃烧性能试验垂直法》的垂直法阻燃性能测试仪来进行检测，本方法可用于阻燃防护服衣料时间、阴燃时间、损毁长度的测定。

一、阻燃服检测设备1.垂直燃烧仪的试验箱长方形不锈钢箱体，箱内尺寸为329 mm X 329 mm X 767 mm，箱顶有均匀排列的16个内径为12. 5 mm的排气孔。

为防止箱外气流的影响，距箱顶外30 mm 处加装顶一块，箱两侧下部各开有6个内径为12. 5 mm的通风孔。

箱顶配有支架可承挂试样夹，使试样夹与前门垂直并位于试验箱中心，试样夹的底部位于点火器管口最高点之上17 mm。

2.点火器：采用TedeTal型内径为：11mm；倾斜角：＞50 。

3.试样夹：用以固定试样，防止卷曲并保持试样于垂直位置。

试样夹由两块厚2.0mm、内框尺寸为356 mm、宽89 mm的U型不锈钢板组成。

4.使用气体：丙烷、丁烷、石油液化气5. 重锤（砝码）：附挂钩，可将砝码挂在测试后试样一侧的下端，用以测定损毁长度。

砝码由5个不同质量的组成，根据被测式样本身质量不同选择使用，质量选择如下表：6.控制部分：电源开关、点火器启动开关、试样点燃时间设定计、续燃时间计、续燃时间计量停止开关、气体调节阀等组成。

二、准备试样1.将式样裁剪成大小为300 mm×80 mm，长的一边要与织物经向或纬向平行。

2.每一组测试样品，一般要取10个试样，5个经向试样及5个纬向试样，经向试样不能取自同一经纱，纬向试样不能取自同一纬纱。

3.试样在试验前要在温度(20±2)℃、相对湿度为(65±2)%的标准大气中平衡放置8～24h(视织物厚度而定，薄织物8h已可，厚织物需24 h)。

然后取出放人密封容器内。

也可按有关各方商定的条件进行处理，如在105℃，通风烘燥th以上，在干燥器内冷却0，5h等。

水平垂直燃烧试验仪 使用说明书深圳市创鑫仪器有限公司水平垂直燃烧试验仪一、产品介绍：水平垂直燃烧试验仪是根据IEC60695、GB5169、UL94标准设计制造,能同时满足相关标准的要求综合性试验设备，主要用于对塑料及其他非金属材料部件样品的可燃性能的测试，通过模拟技术评定材料着火阻燃性能，以此来评定材料意外着火引发火灾的危险程度。

为提高水平垂直燃烧试验仪的精度和稳定性能，采用单片机微电脑+触摸屏控制、高精度的温度表独立式的电控系统，解决PLC系统数模实际转换精度达不到的同时，又提高抗干扰能力。

为提高水平垂直燃烧试验仪的实用性，产品根据实际试验流程编写程序，试验控制过程实现一键式操作，方便试验过程的同时，也实现试验效率的提升。

产品还对机械夹具方面进行升级，方便试样的快速安装与调整，加上试验过程一键式操作，最大程度上节约试验时间。

为提倡节能环保的要求，本机箱体放弃旧款不锈钢折弯工艺，采用框架结构，面板共分三层，金属板，防火电木板，装饰板；本机采用开关电源，高效能电磁阀，低功率5寸高亮彩色触摸显示屏，降低整机能耗的同时，还提高防火防腐蚀性能的同时兼顾设备的美观程度。

二、技术参数50W(HB/V级) 500W（5V级）火焰高度20±1mm 40±2mm喷灯标准IEC60695-11-4 IEC60695-11-3温度检测MAX 1050°C ±0.1% MAX 1050°C ±0.1%气体流量105 ± 10 ml/min 965±30ml/min水柱高度 <10mm 125±5mm校验时间44±2S 54±2S流量精度 1.5% 1.5%铜块重量 1.76 g± 0.01 g 10 ± 0 .05 g气体类别甲烷甲烷箱体容积大于0.75立方大于0.75立方电气参数220V AC 300W水平垂直燃烧试验仪安装步骤非上门安装客户请认真阅读除掉包装后，机箱内部有配件纸盒，里面有相关辅件，请清点装箱单。

水平垂直燃烧测试仪实验操作方法水平垂直燃烧测试仪主要应用于最终用途的测试指标如易燃性能、燃烧速率、火焰蔓延、燃烧强度及产品的阻燃性能均为可被检测。

水平垂直燃烧测试仪实验操作方法：1、用煤气管接好燃烧器及控制箱和煤气罐的气道，检查气道接口，防止漏气。

2、接通电源开关9，将施焰时间1、余焰时间2及余灼时间3按要求设定(调试时可设定成短时间)。

3、将样品夹好，使燃烧器倾斜至一定角度(0°、20°、45°)，调整夹具30和样品使之于试验位置。

4、将燃气流量调节阀调至最小。

5、打开煤气罐主阀，接通气源，按供气键10，同时用打火机或火柴进行点火并调节，燃气压力调节阀的压力调整为0.1Mpa，调节燃气流量调节阀14，同时使燃气的背压—U型压力计26的压力达到适当的压力，使火焰达到标准高度。

点火时燃烧器应在垂直位置。

(如果用预混合型燃烧器，还需接通压缩空气气源并将压力调到0.1Mpa，调节空气流量调节阀15让火焰达到要求。

)6、燃烧器的角度及样品的安装：①测试水平燃烧HB级别(50W)时,燃烧角度为45°，火焰高度为20±2m，样品水平方向插入火焰内部距离为6mm②测试V-0、V-1、V-2级别(50W)燃烧时燃烧角度为0°(当有燃烧滴落物时则改为45°)，火焰高度为20±1mm，样品底部距离燃烧器喷嘴垂直距离为10mm?③在测试5VA、5VB级别(500W)燃烧时燃烧角度为20°，火焰内焰高度为40±2mm，外焰高度为125±5mm，样品底部或侧面距离燃烧器喷嘴中心线为40mm?。

7、在测试水平燃烧HB级别(50W)时，使用单气体燃烧器，调节火焰高度为20±1mm，试验中观察样品燃烧情况，①火焰在30s内都未达到25mm标记线的情况下，火焰施加时间到达后(一般为30s)拉出把手使燃烧器撤开火焰，同时余焰时间计时器2开始计时;注意观察，如果余焰熄灭，及时按余焰停止键5，记录余焰时间、燃烧长度二组数据，②火焰在30s内已经达到25mm标记线的情况下，火焰达到25mm标记线时拉出把手使燃烧器撤开火焰，同时按下余焰停止键5，此时余灼时间计时器3开始计时(注意：此时的余灼时间代表余焰时间);注意观察，如果余焰熄灭，及时按余灼停止键6，记录余焰时间(余灼计时器显示的时间)、燃烧长度二组数据。

垂直法燃烧性测试仪测试方法试验操作步骤：1 试验温湿度：试验在温度为10～30℃及相对湿度为30%～80%的大气中进行。

2 接通电源及气源。

3 将试验箱前门关好，按下电源开关，指示灯亮表示电源已通，将条件转换开关放在焰高测定位置，打开气体供给阀门，按点火开关，点着点火器，用气阀调节装置调节火焰，使其高度稳定达到40mm±2mm，然后将条件转换开关放在试验位置。

4 检查续燃、阴燃计时器是否在零位上。

5 点燃时间设定为12s。

6 从调节区域取出4min内安装每个试样对其点火。

7 将试样放入试样夹中，用试样夹的两边夹住试样，样品底部对准试样夹底部，使试样下沿与试样夹两下端齐平，打开试验箱门，将试样夹连同试样垂直挂于试验箱中。

8 关闭箱门，此时电源指示灯亮，调整燃烧器使试样底部边缘中点位于燃烧器上方19mm(0.75in.)并与底部金属齿齐平。

9 关闭通风橱，按点火开关，点着点火器，待30 s火焰稳定后，按起动开关，使点火器移到试样正下方，点燃试样。

此时距试样从密封容器内取出的时间必须在1 min以内。

10 点燃12s后，点火器恢复原位，开启续燃计时器开始计时，待续燃停止，立即开启阴燃计时器开始计时，待阴燃停止后，读取续燃时间和阴燃时间，读数应精确到0.1s。

11 当试验熔融性纤维制成的织物时，如果被测试样在然烧过程中有溶滴产生，则应在试验箱的箱底平铺上10 mm厚的脱脂棉。

注意熔融脱落物是否引起脱脂棉的燃烧或阴燃，并记录。

12 从试验箱中取出试样夹。

允许试样冷却。

13 测量炭化长度。

13.1 沿着试样长度方向平行于试样两边的直线折叠样品产生折痕。

13.2 从试样下端一侧，距底边及侧边各约6mm(0.25in.)处刺穿样品。

13.3 在刺穿处挂上按试样单位面积的质量选用的重锤(砝码和金属钩总质量)，再用手缓缓提起试样下端的另一侧，让重锤悬空，这将造成适当的撕裂，最后放下。

13.4 测量试样撕裂的长度，即为炭化长度，结果精确到1 mm。

阻燃性能的测试方法阻燃性能的测试方法1、垂直法（1）测试仪器：阻燃性能测试仪（垂直法）。

（2）测试步骤：取30mm×80mm试样3块，在标准条件下｛（20±2）℃、相对湿度65%±2%｝平衡24h.取其一块夹在垂直燃烧试验仪的试样夹上，试样下沿与试样夹两下端相齐；调节试样夹底部位于点火器管口最高点之上17mm。

按点火开关，点燃点火器，用qifa3调节火焰高度为（40±2）mm，然后将条件转换开关放在试验位置，并检查续燃、阴燃计时器是否在零位上。

设定点燃时间为12s。

将试样夹连同试样垂直悬挂于实验箱内，关闭箱门，点燃点火器，待30s火焰稳定后，按启动开关，使点火器移到试样的正下方，点燃试样，12s后，点火器回复原位，此时续燃计时器开始计时。

待续燃停止，立即按计时器的停止开关，此时阴燃计时器开始计时，待阴燃停止后，再按计时器的停止开关。

读取续燃时间和阴燃时间（精确至0.1s）。

打开试验箱门，取出试样夹，卸下试样。

向沿其长度方向碳化处对折一下，在试样下端的一侧距其底边及侧边各约6mm处，挂上按织物单位面积质量选用的重锤（具体见表8），然后用手轻轻提起试样的下端的另一侧，并使重锤悬空，以使织物在自然状态，从碳化处裂开。

放下织物，测量试样裂开的长度，即为损毁长度（精确至1mm）。

表8织物重量与选用重锤质量对应表（3）阻燃性能测试指标见表9、表10、表11。

表 9 阻燃性能分级指标（按GB 5455-1997方法）经阻燃整理后的织物，达二级者为合格，达一级者为优等品。

试验布经50次洗涤后不得低于三级。

在试验中若发现纺织品用熔融收缩现象时为不合格品。

表 10 影剧院或礼堂内装饰用织物阻燃等级要求表 11阻燃等级对应的测试指标2、简易测试法标准测试法一般要求较高，还需要专门的仪器。

工厂若仅需进行要求不高的初步试验或选用工艺条件时作参考或对比，可采用建议的试验方法。

所得数据仅供比较时参考。

文件编号编制日期版本A0
1 目的：指导员工按照正确的方法、步骤进行操作。

2 适用范围：塑胶件、线材、胶、PCB等需要做阻燃测试的材料
3 使用设备，治工具：火焰规、高度规。

4 使用材料：脱脂棉，样条
作业步骤参考图片注意事项
1.开电源，向下拉动设备开关，
电源打开后设备主界面如图一；
2.开气阀；气阀逆时针旋转为打
开，向顺时针旋转为关闭。

如图
二，使用时调整气阀，是的压力
表的数值在5-10MPA之间（如图
三）。

图一图二图三1.操作前需戴好防护手套；
2.开气前观察气压表数值，判断气罐里是否有气体。

向下拉动为关闭，向上拉动为打开。

切换为垂直燃选择50W燃烧
图一图二
图一 图二
图三 图四
调至≥0.1MPa
压差小于10
旋转按钮调节气压
旋转红色按钮调节气流在100-105ml/min
夹子定位好事先准备的样条；
图一 图二
图三 图四
点击脉冲点着火源
此旋钮调整样条上下高度
此旋钮调整样条距
离火焰左右距离 火焰高度为20CM
火焰规调整样条与火苗距离
测试完毕后或者异常发生时，
图一 图二 图三
顺时针旋转关闭
调节设备气压旋钮，将气压调整到0MPa
上推关闭电源。
