MM440变频器控制字定义表

变频器参数设置及DP通讯一、MM440变频器变频器MM440系列（MicroMasster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器，它产用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具有超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器各种功能参数进行设置。

1．变频器参数设置方法（一）参数结构MM440变频器有两种参数类型：以字母P开头的参数为用户可改动的参数；以字母r 开头的参数表示本参数为只读参数。

变频器的参数只能用基本操作面板BOP，高级操作面板AOP 或者通过串行通讯接口进行修改。

用BOP 可以修改和设定系统参数使变频器具有期望的特性例如斜坡时间最小和最大频率等选择的参数号和设定的参数值在五位数字的LCD 可选件上显示。

（二）基本操作面板BOP操作利用基本操作面板BOP 可以更改变频器的各个参数。

为了用BOP 设置参数，首先必须将SDP 从变频上拆卸下来然后装上BOP 。

BOP 具有五位数字的七段显示用于显示参数的序号和数值报警和故障信息以及该参数的设定值和实际值BOP 不能存储参数的信息♦在缺省设置时用BOP 控制电动机的功能是被禁止的如果要用BOP 进行控制参数P0700 应设置为1 ，参数P1000 也应设置为1；♦变频器加上电源时也可以把BOP 装到变频器上或从变频器上将BOP 拆卸下来；♦如果BOP 已经设置为I/O 控制P0700=1 在拆卸BOP 时变频器驱动装置将自动停车；（1）BOP按键功能介绍（图2-5-1）（2）BOP修改参数下面通过将参数P1000的第0组参数，即设置P1000[0]=1的过程为例，介绍一下通过操作BOP面板修改一个参数的流程（图2-5-2）：2．变频器调试通常一台新的MM440变频器一般需要经过如下三个步骤进行调试：参数复位，是将变频器参数恢复到出厂状态下的默认值的操作。

MM440变频器参数设置第一部分: 复位参数到工厂设置缺省值1.设置P0010=302.设置P0970=1注意: 复位过程约3分钟才能完成。

第二部分: 快速调试1.P0003=3 访问等级2.P0010=1 快速调试3.P0100=0 功率4.P0205=1 变转矩负载5.P0300=1 异步电机6.P0304=380 电压7.P0305=？电流8.P0307=？功率9.P0308=？功率因数10.P0309=？额定效率11.P0310=50 频率12.P0311=？转速13.P0335=0 电机冷却方式14.P0640=150 电机过载因子15.P0700=2 端子16.P1000=2 模拟输入17.P1080=0 最小频率18.P1082=50 最大频率19.P1120=10 加速时间20.P1121=10 减速时间21.P1300=20 控制方式22.P3900=3 结束23.P1910=1 电机识别注意: 1. 输入完P3900=3后, 进行自动计算, 状态显示“BUSY”, 时间大约2分钟。

2、P340=0-4，电机参数的计算，根据输入的电机基本数据，计算出电机的等效电路和控制器参数。

3、P1910=1,所有参数都自动检测，并改写参数数值，P350，P354,P358,P360,P1825,P1828,P362-P369.4、上述两步参数优化必须在调试过程中执行，在选择命令后会产生一个报警A0541,在发出ON命令时，立即开始电机参数的自动检测。

三、保护在电机-变频器快速调试后，参数应同工艺要求相适配和设定。

1.P0003=3 访问2.P0210=? 电源电压3.P0290=2 过载响应(0降低输出频率；1脱扣；2降低脉冲频率和输出频率；3降低脉冲频率然后脱扣)4.P0335=0 冷却（0电机自冷；1强迫风冷；2内部风扇；3强迫风冷）5.P0400=0 编码器（如有，设置P0408）6.P0500=1 工艺(0恒转矩；1泵、风机；2简单定位)7.P0601=0 电机温度传感器（如有，设置P0604）8.P0610=2 电机I2t温度响应四、功能调试1、开关量输入：●P701（0）=1，端子5，接通正转断开停车。

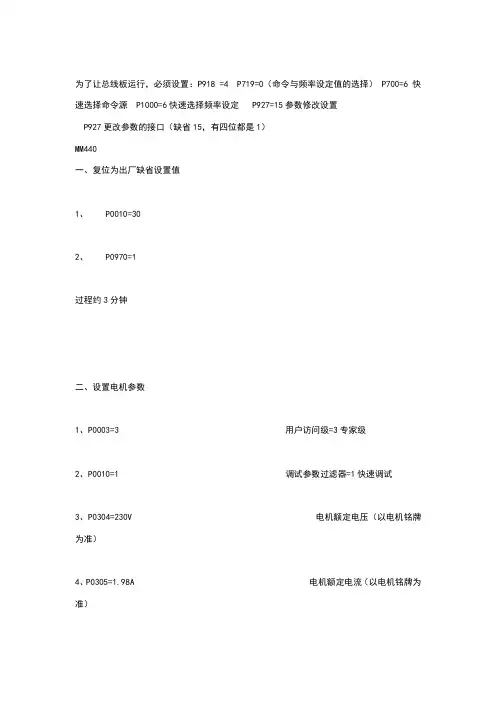

为了让总线板运行，必须设置：P918 =4 P719=0（命令与频率设定值的选择）P700=6快速选择命令源P1000=6快速选择频率设定P927=15参数修改设置P927更改参数的接口（缺省15，有四位都是1）MM440一、复位为出厂缺省设置值1、 P0010=302、 P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307=0.37KW 电机额定功率（以电机铭牌为准）6、P0308=0.74 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

MM440的建模，就是通过P1910=1/3进行。

不论P1300=什么，P1910=1都必须做！！！四、设置其他参数1、P0010=0 调试参数过滤器=0准备2、P0700=5 选择数字命令信号源=53、P0705=99 数字输入5的功能=994、P0849=722.4 第二个OFF3停车命令=722.45、P1000=5 频率设定值的选择=56、P1120=2S 斜坡上升时间2S7、P1121=1S 斜坡下降时间1S8、P1135=0.68—0.58S OFF3的斜坡下降时间0.68—0.58S（根据停车效果调整）9、P2010=7 USS波特率=7（115200波特）10、P2011=0or1 USS地址，两台变频器分别设为0和1一、复位为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307=0.37KW 电机额定功率（以电机铭牌为准）6、P0308=0.74 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

•«施耐德变频器Altivar31常用参数设置西门子MM440变频器常用参数设置一 2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

•«施耐德变频器Al西门子MM440变频器常用参数设置一 2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

MM440变频器基本参数调整基本操作面板（BOP）上的按钮功能及说明：r0000－状态显示，LCD显示变频器当前的设定值。

①启动电动机按此键启动变频器，缺省直运行时此值是被封锁的，使此键的操作有效应设定P0700=1.◎停止电动机OFF1：按此键变频器将按选定的斜坡下降，速率减速停车，缺省值运行时此键被封锁，使此键有效：应设P0700=1.OFF2：按此键两次，（或一次但时间较长）电动机将在惯性作用下自由停车。

此功能总是使能的。

←→改变电机的运转方向按此键可以改变电动机的转动方向，电动机的反向用负号（－）表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，使此键有效：应设定P0700=1。

Jog电动机点动在变频器无输出的情况下按此键，将使电动机启动，并按预设定的点动频率运行，释放此键时，变频器停车，如果变频器/电动机正在运行，按此键将不起作用。

Fn功能此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时，按下此键并保持不动2秒钟，将显示以下参数值。

1、直流回路电压（用d表示，单位：v）2、输出电流（A）3、输出频率（HZ）4、输出电压（用O表示，单位：V）5、由P0005选定的数值(如果P0005选择显示上述参数中的任何一个3，4或5，这里将不再显示)连续多次按下此键，将轮流显示以上参数。

跳转功能：在显示任何一个参数(r××××，或p××××)时短时间按下此键，将立即跳转到r0000,如果需要的话，你可以接着修改其他参数，跳转到r0000后，按此键将返回原来的显示点退出：在出现故障或报警的情况下，按Fn键可以将操作板上显示的故障或报警信息复位。

P访问参数按此键可以访问参数△－增加参数按此键即可增加面板上显示的参数值▽－减少参数按此键即可减少面板上显示的参数值基本参数的调整：P0003－访问级别0－用户定义的参数表1－标准级2－扩展级3－专家级4－维修级P0004－参数过滤器0－全部参数2－变频器参数3－电动机参数P0304－电机的额定电压P0305－电动机的额定电流P0307－电动机的额定功率P0310－电动机的额定频率P0700－选择命令源参数设置为：20－ZT的缺省设置1－键盘设置2－由端子排输入P0701－数字输入的功能参数设置为：10－禁止数字输入1－ON/OFF1(接通正转/停车命令1)2－ON/reverse/OFF1(接通正转/停车命令)P0731－数字输出1（继电器1）的功能参数设置为：52.2设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0733－数字输出3（继电器3）的功能参数设置为：52.3设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0756－ADC的类型定义模拟输入的类型，除了定义P0756参数处还要求端子板上的Dip 开关也必须设为正确的位置，Dip开关的设置如下：OFF=电压输入（10V）ON=电流输入（20mA）Dip开关的安装位置与模拟输入的对应关系如下：左面的Dip开关(Dip1)=模拟输入1WORD格式右面的Dip开关(Dip2)=模拟输入2可能的设定值：0－单极性电压输入(0至＋10V)1－带监控的单极性电压输入(0至＋10V)2－单极性电流输入（0至20mA）3－带监控的单极性电流输入（0至20mA）4－双极性电压输入（-10V至＋10）P0757－标定HDC的x1值（v/mA）,就是0V或4mA对应0频率P0761－ADC死区的宽度（V/mA）,就是P0761的值对应0频率，前提是在P0761的值高于P0757的情况下。

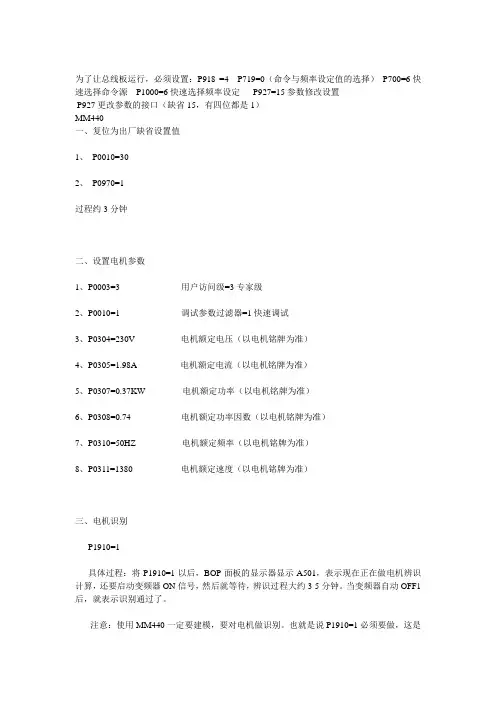

为了让总线板运行，必须设置：P918 =4 P719=0（命令与频率设定值的选择） P700=6快速选择命令源 P1000=6快速选择频率设定 P927=15参数修改设置P927更改参数的接口（缺省15，有四位都是1）MM440一、复位为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307= 电机额定功率（以电机铭牌为准）6、P0308= 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

MM440的建模，就是通过P1910=1/3进行。

不论P1300=什么，P1910=1都必须做！！！四、设置其他参数1、P0010=0 调试参数过滤器=0准备2、P0700=5 选择数字命令信号源=53、P0705=99 数字输入5的功能=994、P0849= 第二个OFF3停车命令=5、P1000=5 频率设定值的选择=56、P1120=2S 斜坡上升时间2S7、P1121=1S 斜坡下降时间1S8、P1135=—OFF3的斜坡下降时间—（根据停车效果调整）9、P2010=7 USS波特率=7（115200波特）10、P2011=0or1 USS地址，两台变频器分别设为0和1一、复位为出厂缺省设置值1、 P0010=302、 P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307= 电机额定功率（以电机铭牌为准）6、P0308= 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

（一）MM440变频器面板基本操作控制1．恢复变频器工厂默认值P0010=30 工厂的设定值P0970=1 参数复位2．设置电动机的参数P0003=1 设用户访问级为标准级P0010=1 快速调试P0100=0 功率以KW表示，频率为50HzP0304=380 电动机额定电压（V）P0305=2.6 电动机额定电流（A）P0307=0.9 电动机额定功率（KW）P0310=50 电动机额定频率（HZ）P0311=1420 电动机额定转速（r/min）P0010=0 变频器处于准备状态3．面板基本操作参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=1 由键盘输入设定值（选择命令源）P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 斜坡上升时间（s）P1061=5 斜坡下降时间（s）（二）MM440变频器控制端口开关操作运行1．2同前3．数字输入控制端口开关操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“有端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0703=10 正向点动P0704=11 反向点动P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 点动斜坡上升时间（s）P1061=5 点动斜坡下降时间（s）（三）MM440变频器模拟信号操作运行1．2同前3．模拟信号操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=2 频率设定值选择为“模拟输入”P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）（四）MM440变频器3段固定频率控制1．2同前3．3段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=25 设定固定频率2（Hz）（五）MM440变频器7段固定频率控制1．2同前3．7段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=17 选择固定频率P0704=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=20 设定固定频率2（Hz）P1003=50 设定固定频率3（Hz）P1004=30 设定固定频率4（Hz）P1005=-10 设定固定频率5（Hz）P1006=-20 设定固定频率6（Hz）P1007=-50 设定固定频率7（Hz）。

为了让总线板运行，必须设置：P918 =4 P719=0（命令与频率设定值的选择）P700=6快速选择命令源P1000=6快速选择频率设定P927=15参数修改设置P927更改参数的接口（缺省15，有四位都是1）MM440一、复位为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3用户访问级=3专家级2、P0010=1调试参数过滤器=1快速调试3、P0304=230V电机额定电压（以电机铭牌为准）4、P0305=1.98A电机额定电流（以电机铭牌为准）5、P0307=电机额定功率（以电机铭牌为准）6、P0308=电机额定功率因数（以电机铭牌为准）7、P0310=50HZ电机额定频率（以电机铭牌为准）8、P0311=1380电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

MM440的建模，就是通过P1910=1/3进行。

不论P1300=什么，P1910=1都必须做！！！四、设置其他参数1、P0010=0调试参数过滤器=0准备2、P0700=5选择数字命令信号源=53、P0705=99数字输入5的功能=994、P0849=第二个OFF3停车命令=5、P1000=5频率设定值的选择=56、P1120=2S斜坡上升时间2S7、P1121=1S斜坡下降时间1S8、P1135=—OFF3的斜坡下降时间—（根据停车效果调整）9、P2010=7USS波特率=7（115200波特）10、P2011=0or1USS地址，两台变频器分别设为0和1一、为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3 访问级=3专家级2、P0010=1 参数过滤器=1快速调试3、P0304=230V 电机额定（以电机铭牌为准）4、P0305=1.98A 电机额定（以电机铭牌为准）5、P0307= 电机额定（以电机铭牌为准）6、P0308= 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示A501，表示现在正在做电机辨识计算，还要启动ON信号，然后就等待，辨识过程大约3-5分钟。

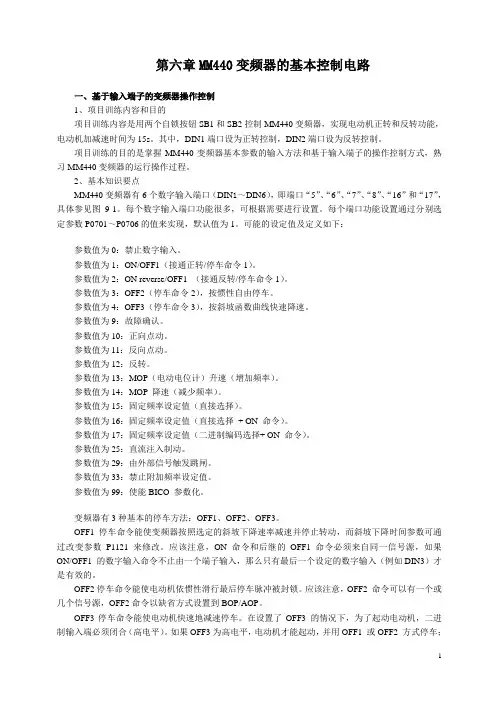

第六章MM440变频器的基本控制电路一、基于输入端子的变频器操作控制1、项目训练内容和目的项目训练内容是用两个自锁按钮SB1和SB2控制MM440变频器，实现电动机正转和反转功能，电动机加减速时间为15s。

其中，DIN1端口设为正转控制，DIN2端口设为反转控制。

项目训练的目的是掌握MM440变频器基本参数的输入方法和基于输入端子的操作控制方式，熟习MM440变频器的运行操作过程。

2、基本知识要点MM440变频器有6个数字输入端口（DIN1～DIN6），即端口“5”、“6”、“7”、“8”、“16”和“17”，具体参见图9-1。

每个数字输入端口功能很多，可根据需要进行设置。

每个端口功能设置通过分别选定参数P0701～P0706的值来实现，默认值为1。

可能的设定值及定义如下：参数值为0：禁止数字输入。

参数值为1：ON/OFF1（接通正转/停车命令1）。

参数值为2：ON reverse/OFF1 （接通反转/停车命令1）。

参数值为3：OFF2（停车命令2），按惯性自由停车。

参数值为4：OFF3（停车命令3），按斜坡函数曲线快速降速。

参数值为9：故障确认。

参数值为10：正向点动。

参数值为11：反向点动。

参数值为12：反转。

参数值为13：MOP（电动电位计）升速（增加频率）。

参数值为14：MOP 降速（减少频率）。

参数值为15：固定频率设定值（直接选择）。

参数值为16：固定频率设定值（直接选择+ ON 命令）。

参数值为17：固定频率设定值（二进制编码选择+ ON 命令）。

参数值为25：直流注入制动。

参数值为29：由外部信号触发跳闸。

参数值为33：禁止附加频率设定值。

参数值为99：使能BICO 参数化。

变频器有3种基本的停车方法：OFF1、OFF2、OFF3。

OFF1停车命令能使变频器按照选定的斜坡下降速率减速并停止转动，而斜坡下降时间参数可通过改变参数P1121来修改。

应该注意，ON 命令和后继的OFF1 命令必须来自同一信号源，如果ON/OFF1 的数字输入命令不止由一个端子输入，那么只有最后一个设定的数字输入（例如DIN3）才是有效的。

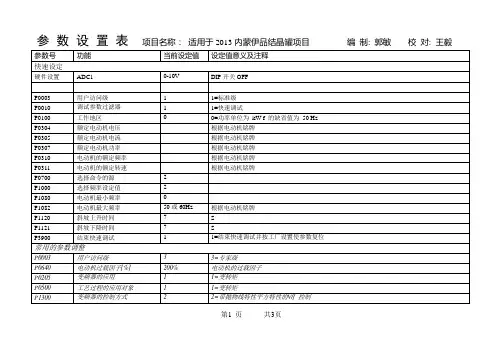

参数设置表项目名称：适用于番茄酱MM440项目编制: 王强校对: 参数号功能当前设定值设定值意义及注释快速设定1=标准级P0003 用户访问级 1P0010 调试参数过滤器 1 1=快速调试P0100 工作地区0 0=功率单位为 kW f 的缺省值为 50 HzP0304 额定电动机电压根据电动机铭牌P0305 额定电动机电流根据电动机铭牌P0307 额定电动机功率根据电动机铭牌P0310 电动机的额定频率根据电动机铭牌P0311 电动机的额定转速根据电动机铭牌P0700 选择命令的源 2P1000 选择频率设定值 2P1080 电动机最小频率0P1082 电动机最大频率50或60Hz 根据电动机铭牌P1120 斜坡上升时间7 SP1121 斜坡下降时间7 SP3900 结束快速调试 1 1=结束快速调试并按工厂设置使参数复位常用的参数调整P0003 用户访问级 3 3=专家级P0640 电动机过载因子[%] 150% 电动机的过载因子P0205 变频器的应用 1 1=变转矩P0500 工艺过程的应用对象 1 1=变转矩P1300 变频器的控制方式 2 2=带抛物线特性平方特性的V/f 控制复位为出厂时变频器的缺省设置值P0010 调试参数过滤器301=参数复位P0970 工厂复位 1注：斜体不用设置，出现故障时再设置，如电机堵转，在确定没有东西掐住的情况下加大电动机过载因子P0640等。

第1 页共4页第2 页 共4页参数号 功能当前设定值 设定值意义及注释 本机/远程功能P0003用户访问级 3 3=专家级 P0004参数过滤器 0 0=全部参数 P0700.0选择命令源 2 2=由端子排输入 P0700.1选择命令源 6 COM 链路的通讯板CB 设置 P0701.0数字输入1 的功能 1 启动信号 P0701.1数字输入1 的功能 1 启动信号 P0702.0数字输入2 的功能 99 使能BICO 参数化 P0702.1数字输入2 的功能 99 使能BICO 参数化 P1000.0频率给定值的选择 2 模拟设定值 P1000.1频率给定值的选择 6 通过COM 链路的CB 设定 P0810 CDS 位0 本机/远程 722.1 数字输入端口2通讯设定 P2040 CB 通讯板报文停止时间0 设定值0 = 监视器watchdog 被禁止。

变频器MM440开关输入15频段调速我只是个刚开始学的菜菜鸟，，这个是自己乱七八糟的学习笔记吧，，有不足的地方大家多多指导···感激咯！！！E－ｍａｉｎ：：shaofeng_won@MM440变频器数字输入“5”、“6”、“7”、“8”端子通过P0701、P0702、P0703、P0704参数设为15段固定频率控制端，每一频段的频率分别由P1001～P1015参数设置。

变频器数字输入“16”端子设为电动机运行、停止控制端，可由P0705参数设置。

实验挂箱如图：其中开关量与频率设定对应表如下：**需要注意*要使用这个表的话在变频器参数设定时要把P0701~P0706设定为17（固定频率设定值（二进制编码选择+ON命令））。

关于具体的连线图这就不多介绍了，主要介绍一下变频器MM440的参数整定吧：：首先用快速设置来调电机的参数：P0003设为1，访问级为标准级；P0010设为1，快速调试；P0100设为0，功率以kW表示，频率为50Hz；P0304设为230，电动机额定电压；P0305设为1，电动机额定电流；P0307设为0.75，电动机额定功率；P0310设为50，电动机额定频率；P0311设为1460，电动机额定转速；P3900设为1，结束快速调试，进入“运行准备就绪”。

然后变频器出现BUCY，表示忙碌BUCY消失说明电机参数整定好了。

然后是设置固定频率：这里这里只略给出几个频率设定然后举一反三设置剩余的参数把上面参数设置好之后按Fn键回到R0000，然后按P键出现000表示变频器当前运行的频率。

如果你的开关量输入后发现电机不转动，用手转动转子有阻力，这时不要用手去碰变频器，容易发生触电，要做的是把变频器重启一下电机不动可能是P1016~P019的参数还要设置一下原因解释为下图：：然后大家把P1016~P019都设置为3，如果有哪个设置不了的那就只能将变频器恢复出厂设置在重新来弄一次，一旦弄好就不要改动了。

为了让总线板运行，必须设置：P918 =4 P719=0（命令与频率设定值的选择） P700=6快速选择命令源 P1000=6快速选择频率设定 P927=15参数修改设置P927更改参数的接口（缺省15，有四位都是1）MM440一、复位为出厂缺省设置值1、 P0010=302、 P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307=0.37KW 电机额定功率（以电机铭牌为准）6、P0308=0.74 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

MM440的建模，就是通过P1910=1/3进行。

不论P1300=什么，P1910=1都必须做！！！四、设置其他参数1、P0010=0 调试参数过滤器=0准备2、P0700=5 选择数字命令信号源=53、P0705=99 数字输入5的功能=994、P0849=722.4 第二个OFF3停车命令=722.45、P1000=5 频率设定值的选择=56、P1120=2S 斜坡上升时间2S7、P1121=1S 斜坡下降时间1S8、P1135=0.68—0.58S OFF3的斜坡下降时间0.68—0.58S（根据停车效果调整）9、P2010=7 USS波特率=7（115200波特）10、P2011=0or1 USS地址，两台变频器分别设为0和1一、复位为出厂缺省设置值1、 P0010=302、 P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307=0.37KW 电机额定功率（以电机铭牌为准）6、P0308=0.74 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

MM440变频器基本参数调整基本操作面板（BOP）上的按钮功能及说明：r0000－状态显示，LCD显示变频器当前的设定值。

①启动电动机按此键启动变频器，缺省直运行时此值是被封锁的，使此键的操作有效应设定P0700=1.◎停止电动机OFF1：按此键变频器将按选定的斜坡下降，速率减速停车，缺省值运行时此键被封锁，使此键有效：应设P0700=1.OFF2：按此键两次，（或一次但时间较长）电动机将在惯性作用下自由停车。

此功能总是使能的。

←→改变电机的运转方向按此键可以改变电动机的转动方向，电动机的反向用负号（－）表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，使此键有效：应设定P0700=1。

Jog 电动机点动在变频器无输出的情况下按此键，将使电动机启动，并按预设定的点动频率运行，释放此键时，变频器停车，如果变频器/电动机正在运行，按此键将不起作用。

Fn 功能此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时，按下此键并保持不动2秒钟，将显示以下参数值。

1、直流回路电压（用d表示，单位：v）2、输出电流（A）3、输出频率（HZ）4、输出电压（用O表示，单位：V）5、由P0005选定的数值(如果P0005选择显示上述参数中的任何一个3，4或5，这里将不再显示)连续多次按下此键，将轮流显示以上参数。

跳转功能：在显示任何一个参数(r××××，或p××××)时短时间按下此键，将立即跳转到r0000,如果需要的话，你可以接着修改其他参数，跳转到r0000后，按此键将返回原来的显示点退出：在出现故障或报警的情况下，按Fn键可以将操作板上显示的故障或报警信息复位。

P 访问参数按此键可以访问参数△－增加参数按此键即可增加面板上显示的参数值▽－减少参数按此键即可减少面板上显示的参数值基本参数的调整：P0003－访问级别0－用户定义的参数表1－标准级2－扩展级3－专家级4－维修级P0004－参数过滤器0－全部参数2－变频器参数3－电动机参数P0304－电机的额定电压P0305－电动机的额定电流P0307－电动机的额定功率P0310－电动机的额定频率P0700－选择命令源参数设置为：2 0－ZT的缺省设置1－键盘设置2－由端子排输入P0701－数字输入的功能参数设置为：1 0－禁止数字输入1－ON/OFF1(接通正转/停车命令1)2－ON/reverse/OFF1(接通正转/停车命令)P0731－数字输出1（继电器1）的功能参数设置为：52.2 设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0733－数字输出3（继电器3）的功能参数设置为：52.3 设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0756－ADC的类型定义模拟输入的类型，除了定义P0756参数处还要求端子板上的Dip 开关也必须设为正确的位置，Dip开关的设置如下：OFF=电压输入（10V）ON=电流输入（20mA）Dip开关的安装位置与模拟输入的对应关系如下：左面的Dip开关(Dip1)=模拟输入1右面的Dip开关(Dip2)=模拟输入2可能的设定值：0－单极性电压输入(0至＋10V)1－带监控的单极性电压输入(0至＋10V)2－单极性电流输入（0至20mA）3－带监控的单极性电流输入（0至20mA）4－双极性电压输入（-10V至＋10）P0757－标定HDC的x1值（v/mA）,就是0V或4mA对应0频率P0761－ADC死区的宽度（V/mA）,就是P0761的值对应0频率，前提是在P0761的值高于P0757的情况下。

MM440变频器的多段速控制功能及参数设置多段速功能，也称作固定频率，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电机多段速度运行。

可通过如下三种方法实现。

1直接选择（P0701-P0706=15）在这种操作方式下，一个数字输入选择一个固定频率，端子与参数设置对应见下表：3二进制编码选择+ON命令（P0701-0706=17）MM440变频器的六个数字输入端口（DIN1-NIN6）,通过P0701-P0706设置实现多频段控制，每一频段的频率分别由P1001-P1015参数设置，最多可以实现15频段控制，各个固定频率的数值选择见下表。

在多频段控制中，电动机的转速方向是由P1001-P1015参数所设置的频率正负决定的。

六个数字输入端口，哪一个作为电动机运行、停止控制，哪些作为多段频率控制，可以由用户任意确定，一旦确定了某一数字输入的控制功能，其内部的参数设置值必须与端口的控制功能相对应。

1.MM440变频器有6个数字输入端口DIN1、DIN2、DIN3、DIN4、DIN5、DIN6，可以通过P0701-P0706设置实现多频段控制。

每一段的频率可分别由P1001-P1015参数设置，最多可实现15频段控制，电动机转速方向可以由P1001-P1015参数所设置的频率正负决定。

6个数字输入端口，哪一个作为电动机运行、停止控制，哪些作为多段频率控制，是可以由用户任意确定的。

一旦确定了某一数字输入端口的控制功能，其内部参数的设置值必须与端口的控制功能相对应。

MM440配置有基本操作面板（BOP），变频器参数的设置均通过BOP来进行设置。

2.变频器外部接线方式及数字量输入端设置电动机采用星形接法，DIN1、DIN2、DIN3、DIN4接入24V直流输入。

设计中实现7段频率控制，选取3个数字输入端：DIN1、DIN2、DIN3作为固定频率的设置，DIN4作为启动、停止功能进行设置。

变频器参数设置及DP通讯一、MM440变频器变频器MM440系列（MicroMasster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器，它产用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具有超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器各种功能参数进行设置。

1．变频器参数设置方法（一）参数结构MM440变频器有两种参数类型：以字母P开头的参数为用户可改动的参数；以字母r 开头的参数表示本参数为只读参数。

变频器的参数只能用基本操作面板BOP，高级操作面板AOP 或者通过串行通讯接口进行修改。

用BOP 可以修改和设定系统参数使变频器具有期望的特性例如斜坡时间最小和最大频率等选择的参数号和设定的参数值在五位数字的LCD 可选件上显示。

（二）基本操作面板BOP操作利用基本操作面板BOP 可以更改变频器的各个参数。

为了用BOP 设置参数，首先必须将SDP 从变频上拆卸下来然后装上BOP 。

BOP 具有五位数字的七段显示用于显示参数的序号和数值报警和故障信息以及该参数的设定值和实际值BOP 不能存储参数的信息♦在缺省设置时用BOP 控制电动机的功能是被禁止的如果要用BOP 进行控制参数P0700 应设置为1 ，参数P1000 也应设置为1；♦变频器加上电源时也可以把BOP 装到变频器上或从变频器上将BOP 拆卸下来；♦如果BOP 已经设置为I/O 控制P0700=1 在拆卸BOP 时变频器驱动装置将自动停车；（1）BOP按键功能介绍（图2-5-1）（2）BOP修改参数下面通过将参数P1000的第0组参数，即设置P1000[0]=1的过程为例，介绍一下通过操作BOP面板修改一个参数的流程（图2-5-2）：2．变频器调试通常一台新的MM440变频器一般需要经过如下三个步骤进行调试：参数复位，是将变频器参数恢复到出厂状态下的默认值的操作。

MM440变频器参数设置第一部分: 复位参数到工厂设置缺省值1.设置P0010=302.设置P0970=1注意: 复位过程约3分钟才能完成。

第二部分: 快速调试1.P0003=3 访问等级2.P0010=1 快速调试3.P0100=0 功率4.P0205=1 变转矩负载5.P0300=1 异步电机6.P0304=380 电压7.P0305=？电流8.P0307=？功率9.P0308=？功率因数10.P0309=？额定效率11.P0310=50 频率12.P0311=？转速13.P0335=0 电机冷却方式14.P0640=150 电机过载因子15.P0700=2 端子16.P1000=2 模拟输入17.P1080=0 最小频率18.P1082=50 最大频率19.P1120=10 加速时间20.P1121=10 减速时间21.P1300=20 控制方式22.P3900=3 结束23.P1910=1 电机识别注意: 1. 输入完P3900=3后, 进行自动计算, 状态显示“BUSY”, 时间大约2分钟。

2、P340=0-4，电机参数的计算，根据输入的电机基本数据，计算出电机的等效电路和控制器参数。

3、P1910=1,所有参数都自动检测，并改写参数数值，P350，P354,P358,P360,P1825,P1828,P362-P369.4、上述两步参数优化必须在调试过程中执行，在选择命令后会产生一个报警A0541,在发出ON命令时，立即开始电机参数的自动检测。

三、保护在电机-变频器快速调试后，参数应同工艺要求相适配和设定。

1.P0003=3 访问2.P0210=? 电源电压3.P0290=2 过载响应(0降低输出频率；1脱扣；2降低脉冲频率和输出频率；3降低脉冲频率然后脱扣)4.P0335=0 冷却（0电机自冷；1强迫风冷；2内部风扇；3强迫风冷）5.P0400=0 编码器（如有，设置P0408）6.P0500=1 工艺(0恒转矩；1泵、风机；2简单定位)7.P0601=0 电机温度传感器（如有，设置P0604）8.P0610=2 电机I2t温度响应四、功能调试1、开关量输入：●P701（0）=1，端子5，接通正转断开停车。
