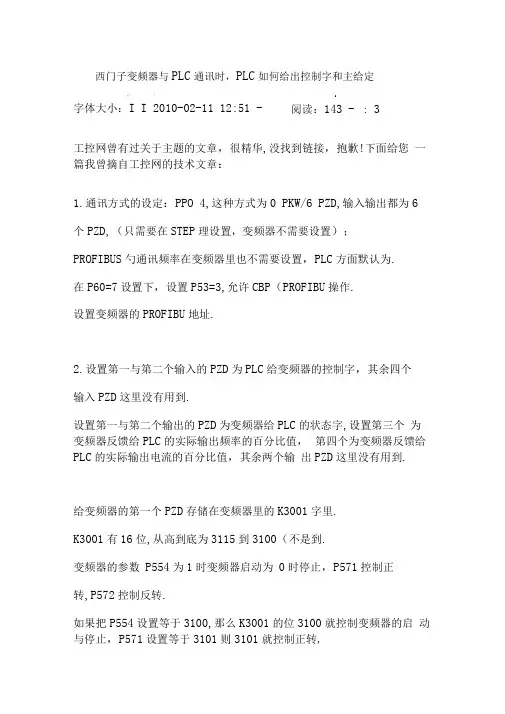

字体大小: | | 2010-02-11 12:51 - 阅读:143 - :3

工控网曾有过关于主题的文章,很精华,没找到链接,抱歉!下面给您一篇我曾摘自工控网的技术文章:

1.通讯方式的设定:PPO 4,这种方式为0 PKW/6 PZD,输入输出都为6个PZD,(只需要在STEP7里设置,变频器不需要设置);PROFIBUS的通讯频率在变频器里也不需要设置,PLC方面默认为. 在P60=7设置下,设置P53=3,允许CBP(PROFIBUS)操作.

设置变频器的PROFIBUS地址.

2.设置第一与第二个输入的PZD为PLC给变频器的控制字,其余四个输入PZD这里没有用到.

设置第一与第二个输出的PZD为变频器给PLC的状态字,设置第三个为变频器反馈给PLC的实际输出频率的百分比值,

第四个为变频器反馈给PLC的实际输出电流的百分比值,其余两个输出PZD这里没有用到.

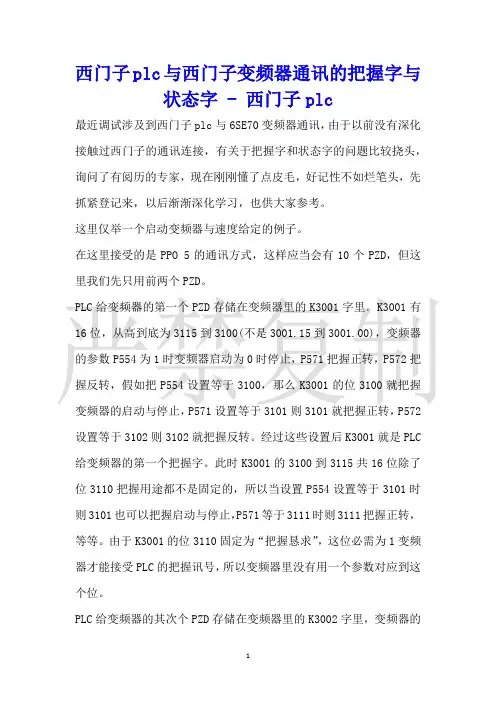

给变频器的第一个PZD存储在变频器里的K3001字里.

K3001有16位,从高到底为3115到3100(不是到.

变频器的参数P554为1时变频器启动为0时停止,P571控制正转,P572控制反转.

如果把P554设置等于3100,那么K3001的位3100就控制变频器的启动与停止,P571设置等于3101则3101就控制正转,

P572设置等于3102则3102就控制反转.(变频器默认P571与P572都为1时正转,都为0时为停止).

经过这些设置后K3001就是PLC给变频器的第一个控制字.

此时K3001的3100到3115共16位除了位3110控制用途都不是固定的,所以当设置P554设置等于3101时则3101可以控制启动与停止, P571等于3111时则3111控制正转,等等.

K3001的位3110固定为“控制请求”,这位必须为1变频器才能接受PLC的控制讯号,所以变频器里没有用一个参数对应到这个位,

必须保证PLC发过来第一个字的BIT 10为1.

这里设置为:P554=3100,P571=3101,P572=3102,当PLC发送W#16#0403时(既0000,0100,0000,0011)变频器正转.

给变频器的第二个PZD存储在变频器里的K3002字里.

变频器的参数P443存放给定值.

如果把参数P443设置等于K3002,那么整个字K3002就是PLC给变频器的主给定控制字.

PLC发送过来的第二个字的大小为0到16384(十进制),(对应变频器输出的0到100%),当为8192时,变频器输出频率为25Hz.

5.变频器的输出给PLC的第一个PZD字是,第二个PZD字是,等等.

要想把PLC接收的第一个PZD用作第一个状态字,需要在变频器里把=0032(既字K0032),

要想把PLC接收的第二个PZD用作第二个状态字,需要在变频器里把=0033(既字K0032).

(K0032的BIT 1为1时表示变频器准备好,BIT 2表示变频器运行中,等等.)

(变频器里存贮状态的字为K0032,K0033等字,而变频器发送给PLC的PZD是,等)

在变频器里把=0148,在变频器里把=0022,则第三个和第四个变频器PZD分别包含实际输出频率的百分比值

和实际输出电流的百分比值

6.程序:(建立DB100,调用SFC14,SFC15,6SE7的地址为512既W#16#200)

A. 读出数据

CALL "DPRD_DAT"

LADDR :=W#16#200

RET_VAL:=MW200

RECORD :=P# BYTE 12(读取12个BYTE)

NOP 0

B. 发送数据

CALL "DPWR_DAT"

LADDR :=W#16#200

RECORD :=P# BYTE 12(写入12个BYTE) RET_VAL:=MW210

NOP 0

C. L "DB100".DBW0

T "MW20"

NOP 0

D. L "DB100".DBW2

T "MW22"

NOP 0

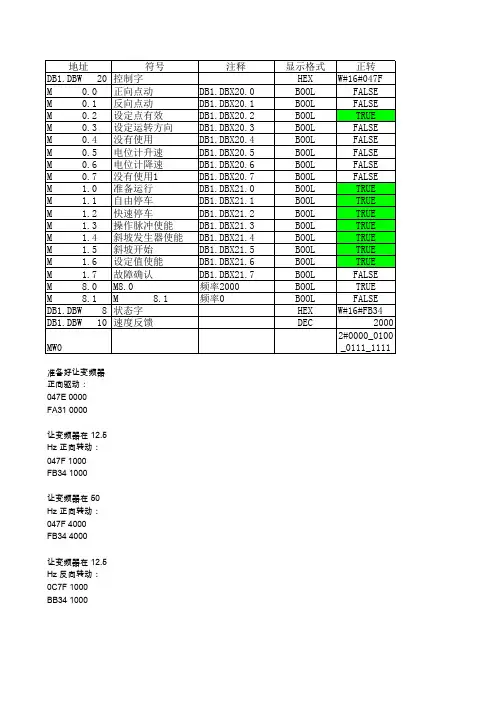

则: 控制启动与停止;

控制正转;

控制反转;

变频器READY;

变频器FAULT.

不同的通讯方式有不同的通讯连接

虽然先前也会一部分,但是楼主的详细说明,个人感觉,还是细致入微的。十分感谢。至于不同的通信方式,有不同的通信连接,主要就是装置对装置的。

走USS协议,RS485,两线制差动,四线制差动。

这些都是在装置里做了,跟 PLC没有关系了。

就是在程序里将变频器的地址(硬件组态中)和你要发送和接收的字节对应上,然后再变频器侧输入参数控制字1用于启动,停止等控制。控制字2用于速度给定,关键要将参数与你的DB块中的每个位对应好

正转反转不一定要在P571和P572中设定的

|在PLC程序中,编写PLC对变频器控制字1第十位置1,为实现处理过程数据,变频器本身控制要求。大全有说明。

引用 | 回复

| 2008-12-04 20:17:15 18楼

TO1楼:请问发送的数据是不是应为读出的数据为#任意数的第0位请赐教

则: 控制启动与停止;

控制正转;

控制反转;

变频器READY;

变频器FAULT.

中的的地址在哪,,还是不明白,麻烦楼友急急急

看一下70变频器控制字的定义就知道了,控制字1的第十二位就是反向命令啊,

1:04:31 22楼

yyh117491

控制反转

70装置的控制字1的第12是反向命令

可是在db100中没有这个地址

这个代号该如何解释

控制反转

70装置的控制字1的第12是反向命令
