变频器控制字状态字

6
位5 DB？.DBX1.5 RAMP_HOLD
7
位6 DB？.DBX1.6 RAMP_IN_ZERO
8
位7 DB？.DBX1.7 RESET
9
பைடு நூலகம்
位8 DB？.DBX0.0 点动正转
10
位9 DB？.DBX0.1 点动反转
11
位10 DB？.DBX0.2 PLC控制
12
位11 DB？.DBX0.3
13
2
位1 DB？.DBX1.1 运行准备好
3
位2 DB？.DBX1.2 脉冲禁止
4
位3 DB？.DBX1.3 无故障
5
位4 DB？.DBX1.4 OFF2有效
6
位5 DB？.DBX1.5 OFF3有效
7
位6 DB？.DBX1.6 无启动闭锁（装置可以合闸）
8
位7 DB？.DBX1.7 无报警
9
位8 DB？.DBX0.0 检测到给定和实际值偏差
10
位9 DB？.DBX0.1
11
位10 DB？.DBX0.2 给定比较未达到
12
位11 DB？.DBX0.3 无低电压故障
13
位12 DB？.DBX0.4 主接触器请求无效
14
位13 DB？.DBX0.5 斜坡函数发生器无效
15
位14 DB？.DBX0.6 负速度给定
16
位15 DB？.DBX0.7
位12 DB？.DBX0.4
14
位13 DB？.DBX0.5
15
位14 DB？.DBX0.6
16
位15 DB？.DBX0.7
准备476H 启动47FH 停止477H

1=fault/warning present 0=not activated
1=limit switch CW activated 0=not activated
1=limit switch CCW activated
使用 控制器禁止：0001hec
快停：0000hec 正常停车：0002hec
parameter set selection 参数组选择 reset 故障复位 reserved
direction of rotation for motor potentiometer 8
电动电位计方向选择
9
motor potentiometer acceleration
10
motor potentiometer dcceleration
9
电动电位计转速增加
10
电动电位计转速减速
11
selection of internal fixed setpoints
12
n11...n13 or n21...n23
固定转速设定值选择
fixed setpoint selection 13
固定转速设定组选择
14 15
状态字 Bit 0 1 2 3 4 5 6 7
limit switch CW active 到达CW限位开关
limit switch CCW active 到达CCW限位开关
0=enable 1=inhibit controller，actibate brake
0=rapid stop 1=enable
0=stop with generator ramp or process ramp 1=enable
0=hold control not active 1=hold control active 0=ramp generator 1 1=ramp generator 2 0=parameter set 1 1=parameter set 2 0=not active 1=reset fault

显示格式 HEX BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL HEX DEC
正转 W#16#047F
FALSE FALSE TRUE FALSE FALSE FALSE FALSE FALSE TRUE TRUE TRUE TRUE TRUE TRUE TRUE FALSE TRUE FALSE W#16#FB34
_0111_1110 0111_1100 0_0111_111
ห้องสมุดไป่ตู้
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
TRUE
FALSE
W#16#FB31 W#16#BB61 W#16#BB34

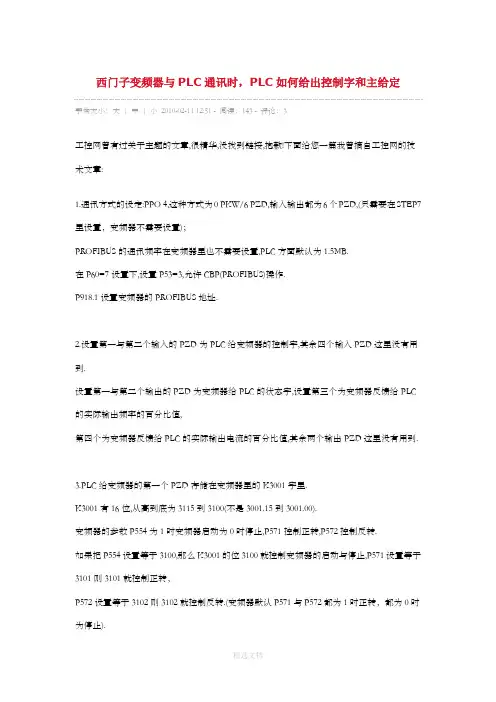

字体大小：大| 中| 小2010-02-11 12:51 - 阅读：143 - 评论：3工控网曾有过关于主题的文章,很精华,没找到链接,抱歉!下面给您一篇我曾摘自工控网的技术文章:1.通讯方式的设定:PPO 4,这种方式为0 PKW/6 PZD,输入输出都为6个PZD,(只需要在STEP7里设置，变频器不需要设置)；PROFIBUS的通讯频率在变频器里也不需要设置,PLC方面默认为1.5MB.在P60=7设置下,设置P53=3,允许CBP(PROFIBUS)操作.P918.1设置变频器的PROFIBUS地址.2.设置第一与第二个输入的PZD为PLC给变频器的控制字,其余四个输入PZD这里没有用到.设置第一与第二个输出的PZD为变频器给PLC的状态字,设置第三个为变频器反馈给PLC 的实际输出频率的百分比值,第四个为变频器反馈给PLC的实际输出电流的百分比值,其余两个输出PZD这里没有用到.3.PLC给变频器的第一个PZD存储在变频器里的K3001字里.K3001有16位,从高到底为3115到3100(不是3001.15到3001.00).变频器的参数P554为1时变频器启动为0时停止,P571控制正转,P572控制反转.如果把P554设置等于3100,那么K3001的位3100就控制变频器的启动与停止,P571设置等于3101则3101就控制正转，P572设置等于3102则3102就控制反转.(变频器默认P571与P572都为1时正转，都为0时为停止).经过这些设置后K3001就是PLC给变频器的第一个控制字.此时K3001的3100到3115共16位除了位3110控制用途都不是固定的,所以当设置P554设置等于3101时则3101可以控制启动与停止,P571等于3111时则3111控制正转,等等.K3001的位3110固定为“控制请求”,这位必须为1变频器才能接受PLC的控制讯号,所以变频器里没有用一个参数对应到这个位,必须保证PLC发过来第一个字的BIT 10为1.这里设置为:P554=3100,P571=3101,P572=3102,当PLC发送W#16#0403时(既0000,0100,0000,0011)变频器正转.4.PLC给变频器的第二个PZD存储在变频器里的K3002字里.变频器的参数P443存放给定值.如果把参数P443设置等于K3002,那么整个字K3002就是PLC给变频器的主给定控制字. PLC发送过来的第二个字的大小为0到16384(十进制),(对应变频器输出的0到100%),当为8192时,变频器输出频率为25Hz.5.变频器的输出给PLC的第一个PZD字是P734.1,第二个PZD字是P734.2,等等.要想把PLC接收的第一个PZD用作第一个状态字,需要在变频器里把P734.1=0032(既字K0032),要想把PLC接收的第二个PZD用作第二个状态字,需要在变频器里把P734.2=0033(既字K0032).(K0032的BIT 1为1时表示变频器准备好,BIT 2表示变频器运行中,等等.)(变频器里存贮状态的字为K0032,K0033等字,而变频器发送给PLC的PZD是P734.1,P734.2等)在变频器里把P734.3=0148,在变频器里把P734.4=0022,则第三个和第四个变频器PZD分别包含实际输出频率的百分比值和实际输出电流的百分比值6.程序:(建立DB100,调用SFC14,SFC15,6SE7的地址为512既W#16#200)A. 读出数据CALL "DPRD_DAT"LADDR :=W#16#200RET_VAL:=MW200RECORD :=P#DB100.DBX0.0 BYTE 12(读取12个BYTE)NOP 0B. 发送数据CALL "DPWR_DAT"LADDR :=W#16#200RECORD :=P#DB100.DBX12.0 BYTE 12(写入12个BYTE)RET_VAL:=MW210NOP 0C. L "DB100".DBW0T "MW20"NOP 0D. L "DB100".DBW2T "MW22"NOP 0则:DB100.DBX 13.0 控制启动与停止;DB100.DBX 13.1 控制正转;DB100.DBX 13.2 控制反转;M21.1 变频器READY;M21.3 变频器FAULT.不同的通讯方式有不同的通讯连接虽然先前也会一部分，但是楼主的详细说明，个人感觉，还是细致入微的。

变频器参数设置及DP通讯一、MM440变频器变频器MM440系列（MicroMasster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器，它产用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具有超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器各种功能参数进行设置。

1．变频器参数设置方法（一）参数结构MM440变频器有两种参数类型：以字母P开头的参数为用户可改动的参数；以字母r 开头的参数表示本参数为只读参数。

变频器的参数只能用基本操作面板BOP，高级操作面板AOP 或者通过串行通讯接口进行修改。

用BOP 可以修改和设定系统参数使变频器具有期望的特性例如斜坡时间最小和最大频率等选择的参数号和设定的参数值在五位数字的LCD 可选件上显示。

（二）基本操作面板BOP操作利用基本操作面板BOP 可以更改变频器的各个参数。

为了用BOP 设置参数，首先必须将SDP 从变频上拆卸下来然后装上BOP 。

BOP 具有五位数字的七段显示用于显示参数的序号和数值报警和故障信息以及该参数的设定值和实际值BOP 不能存储参数的信息♦在缺省设置时用BOP 控制电动机的功能是被禁止的如果要用BOP 进行控制参数P0700 应设置为1 ，参数P1000 也应设置为1；♦变频器加上电源时也可以把BOP 装到变频器上或从变频器上将BOP 拆卸下来；♦如果BOP 已经设置为I/O 控制P0700=1 在拆卸BOP 时变频器驱动装置将自动停车；（1）BOP按键功能介绍（图2-5-1）（2）BOP修改参数下面通过将参数P1000的第0组参数，即设置P1000[0]=1的过程为例，介绍一下通过操作BOP面板修改一个参数的流程（图2-5-2）：2．变频器调试通常一台新的MM440变频器一般需要经过如下三个步骤进行调试：参数复位，是将变频器参数恢复到出厂状态下的默认值的操作。

DRIVE： 驱动模式时点亮 QUICK： QUICK程序模式时点亮 ADV： ADVANCED程序模式时点亮 VERIFY： 校验模式时点亮 A·TONE: 自学习模式时点亮
数字操作器的操作部分
键名功能LOCA源自/RRMO 根据参数o2-01的设定可以设
TE
定该键的有效/无效。
(运行操作选择) 有效时，按此键切换用数字
操作器运行还是用控制回路
端子控制运行。
MENU （菜单）
按此键在五种模式之间进行 切换。
ESC （退回）
按此键，返回到前一个状态。
JOG （点动）
在操作器运行场合的点动运行 键。
FWD/REV 在操作器运行场合，切换旋转 （正转/反转） 方向。
SHIFT/RESET 参数设置时的数位选择键。
模式的切换
按MENU键选择操作模式，例如进入 到QUICK程序模式时，对应的LED指 示灯开始闪烁，继续按MENU键则进 入下一个ADV程序模式，如此循环。 如果确定要进入某一种模式，则在该 模式的指示灯闪烁时按一次↙键，则 指示灯保持点亮状态而不再闪烁。此 时可以进一步修改具体的参数。
参数设定操作实例：
要将参数c1-02(减速时间)从10秒变更 到5秒的设定顺序。 1：接通电源，数字操作器显示“F
0.0”。 2：按下MENU键，选择驱动模式，
此时DRIVE的指示灯闪烁。 3：按下MENU键，选择QUICK程
序模式，此时QUICK的指示灯闪 烁。
4：按下MENU键，选择ADVANCED 程序模式。此时ADV的指示灯闪烁， 数字操作器显示“A1-00”。
STOP （停止键）
用操作器运行时，按此键变 频器停止运行。
用控制回路端子运行的场合， 根据参数o2-02的设定可以设 定该参数有效/无效。

Altⅰvαr31变频器说明书
Altⅰvαr31变频器的控制状态在软件中以字节的形式储存，每一位代表不同的意义，控制字包括复位起停等比如说起停，该位为1时，变频器运行状态字反映着变频器当前的状态，包括故障、旋转方向等。

1、设置Altⅰvαr31变频器控制字地址：断电后，通过硬件拨码，设置PROFIBUS地址，应与STEP7软件分配地址一致，地址空间为0~125，默认地址127。

2、Altⅰvαr31变频器控制字设置参数。

1）var.0-40（LCP的手动启动键）选择禁用。

2）var.8-10 转速正极限不要超过电机额定转速。

3）var.8-50~8-56 选择[1]总线。

4）var.8-03~8-07咨询[2]进行设置。

5）var.9咨询丹佛斯进行设置。

6）var.3-00 选择[0]仅为正值，防止反转。

7）另外Par.3-01~3-03也需设置。

3、Altⅰvαr31变频器控制字类型：用于非循环参数访问，只能访问PCD（过程控制数据），但是不能对PCV（变频器参数特征值）进行访问。

Altⅰvαr31变频器送出过程控制数据，变频器响应后返回过程状态数据。

对于过程控制数据，PCD头4个字节由CTW（控制字）
和MRV（主要参考值——速度）组成，用来控制电机起停以及速度给定。

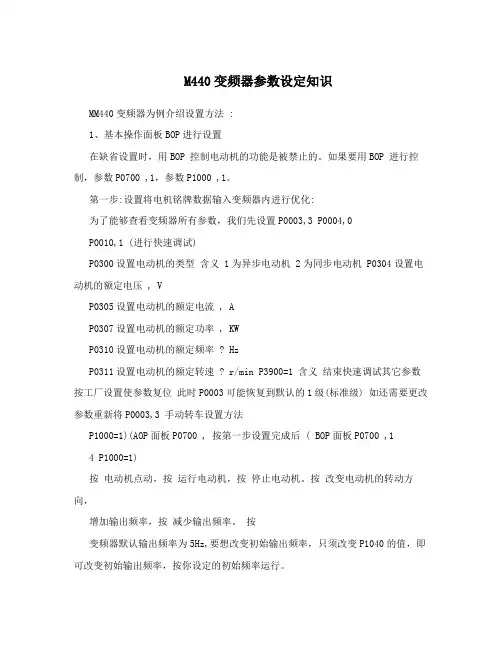

M440变频器参数设定知识MM440变频器为例介绍设置方法 :1、基本操作面板BOP进行设置在缺省设置时，用BOP 控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700 ,1，参数P1000 ,1。

第一步:设置将电机铭牌数据输入变频器内进行优化:为了能够查看变频器所有参数，我们先设置P0003,3 P0004,0P0010,1 (进行快速调试)P0300设置电动机的类型含义 1为异步电动机 2为同步电动机 P0304设置电动机的额定电压 , VP0305设置电动机的额定电流 , AP0307设置电动机的额定功率 , KWP0310设置电动机的额定频率 ? HzP0311设置电动机的额定转速 ? r/min P3900=1 含义结束快速调试其它参数按工厂设置使参数复位此时P0003可能恢复到默认的1级(标准级) 如还需要更改参数重新将P0003,3 手动转车设置方法P1000=1)(AOP面板P0700 , 按第一步设置完成后 ( BOP面板P0700 ,14 P1000=1)按电动机点动，按运行电动机，按停止电动机。

按改变电动机的转动方向，增加输出频率，按减少输出频率。

按变频器默认输出频率为5Hz,要想改变初始输出频率，只须改变P1040的值，即可改变初始输出频率，按你设定的初始频率运行。

如果您想要能够正?反或反?正方向进行增加或减小输出频率,应设定P1032,0。

使电机只有单方向增加或减小输出频率应将P1032=1。

**** 通过PROFIBUS模板的通讯设置方法按第一步设置完成后设置站号P0918 必须与PLC组态配置的站号一致P1000=6 P0927=15(二进制数显示为1111) P0700=6说明: 1、变频器接收PLC的字第一个字为控制字，第二个字为主设定值。

(说明:变频器接收的字第一个PZD 字中位10 必须置1，这样，变频器才能将把它作为合法的过程数据来接收。

为此，必须在第一个PZD 字中把控制字1传送给变频器。

S120变频器操作说明(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除S120操作说明1、面板（BOP）操作：1）、传动对象的选择：面板显示屏左上角显示的数字是被激活的传动对象，对应控制单元CU320及其控制下的功率模块。

同时按“FN”和“向上”键，可以该数字闪烁，通过上下键的选择，即可显示选择的传动对象。

其中，对于1#控制单元（+Z2DKG02柜）：01代表1#控制单元CU320；02代表整流单元；03代表1#步进冷床前回转臂拨料机控制系统；04代表2#步进冷床前回转臂拨料机控制系统。

对于1#控制单元（+Z2DKG04柜）：01代表2#控制单元CU320；02代表4#链式冷床控制系统；03代表1#链式冷床控制系统；04代表1#步进冷床控制系统；05代表2#步进冷床控制系统。

选择操作对象，即可对相应对象进行操作，以及查看状态等。

注意：传动对象在显示参数值时不可更改，即显示“P”或“r”时方可更改。

2）、参数的更改：在选择好传动对象后，可以进入想要查找的参数。

改变参数值，须先按动“FN”键，相应的参数位闪烁后方可通过上下键更改，按“P”键确认。

如果不能找到想要查看的参数，须回到传动对象为控制单元（即传动对象显示01），将参数P0003=3，可显示完全参数列表。

参数改动后，显示屏中“S”出现，说明参数存储区“RAM”和“ROM”不一致，此时须常按“P”键三秒钟，将参数写入ROM。

3）、故障复位：控制单元报故障，面板上方红色故障灯点亮，需按“FN”键进行复位。

2、常用参数：r21 输出频率r27 输出电流r31 电机输出转矩r61 编码器实际值r26 直流母线电压r2090 由自动化发送的控制字1（位显示）r2050.1 由自动化发送的控制字2（速度给定）r2089.0 发送给自动化的状态字1（位显示）r2089.1 发送给自动化的状态字2（位显示）P1520 转矩上限幅P1521 转矩下限幅（该值对应参数r333，电机额定转矩）P1120 加速时间P1121 减速时间。

ABB变频器参数设置说明一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式 3. 按PAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04 电机传动模式(DTC) DTC 变频器设定值为转速(多数情况下用这种模式) SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回）4. 按ACT回到当前状态5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1. 按ACT进入实际信号显示模式； 2. 选择需要改变的参数行，按ENTER进入； 3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号：01.02 电机的实际转速SPEED 01.03 传动输入频率的实际值FREQ03.20 变频器最后一次故障的代码LAST FLT）4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上: 1. 激活可选设备的通讯确认98.02COMM.MODULE LINK设定为FIELDBUS 98.07 COMMPROFILE 设定为ABB DRIVES 2. 按LOC/REM切换到L本地控制状态； 3. 按FUNC进入功能模式； 4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；、 5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER 执行下载。

6
0 没有禁止 on（接通）命令
1 变频器报警
7
0 --
变频器仍能操作，看报警参数 R2110。
1 设定值/实际值偏差不大
8
0 设定值/实际值偏差过大
1 （过程数据）控制
9
0 --
10
1 达到最大频率 0 --
11
1 -0 电动机电流极限报警
12
1 -0 电动机抱闸制动投入
13
1
--
0 电动机过载
14
2
1 变频器操作使能（正在运行） 参考控制字，位 3 0 变频器操作无效
1 变频器故障
3
0 --
看报警参数 R0947，驱动故障并不能操作，切换 到启动禁止，直到消除和确认故障。
4
10 OFF2 命令激活
参考控制字，位 1
5
1 OFF3 命令集活
0
-
参考控制字，位 2
1 禁止 on（接通）命令
仅能通过 OFF1 然后 ON 来启动
3 1 操作脉冲使能”
闭环控制并且变频器脉冲使能有效
0
闭环控制并且变频器脉冲使能无效
4
1 0
斜坡函数发生器（RFG）使能 斜坡函数发生器（RFG）无效
RFG 被设置成 0 (最快的刹车模式), 变频器保留在 ON 状态。
5 1 RFG 开始
-
0 RFG 停止
RFG 提供的当前设置点禁止
6 1 设定值使能
0-
15 1 -
没有使用
0
MM440 与 PLC 的通讯
